| Značka | Hilti |
| Model | NPR 019 IEA22 |
| Typ produktu | Bezkabelová elektrohydraulická lisovačka |
| Napájení | Li-Ion akumulátor série B22, 21,6 V |
| Hmotnost (s akumulátorem B22/8.0) | 2,7 kg |
| Max. lisovací síla | 19 kN |
| Doba lisování | ≈ 4 s |
| Provozní teplota | -17 °C až 60 °C |
| Skladovací teplota | -20 °C až 70 °C |
| Hladina akustického tlaku | 70 dB(A) |
| Celková hodnota vibrací | 2,5 m/s² |
| Lisovatelné materiály | Slitinové, měděné a ocelové trubkové spoje |
| Bezpečnost | Výstražná LED, nouzové zastavení, volitelná pojistka proti pádu |
| Údržba a čištění | Čistěte mírně navlhčeným hadříkem, nepoužívejte silikon; servisní prohlídka po 15 000 cyklech nebo 1 roce |
| Náhradní díly | Schválené lisovací čelisti; kontaktujte servis Hilti |
| Záruka | Záruka výrobce (kontaktujte svého partnera Hilti) |
| Certifikace | ES prohlášení o shodě |
Často kladené otázky - NPR 019 IEA22 HILTI
Dotazy uživatelů ohledně NPR 019 IEA22 HILTI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrické nářadí ve formátu PDF zdarma! Najděte svůj návod NPR 019 IEA22 - HILTI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. NPR 019 IEA22 značky HILTI.
NÁVOD K OBSLUZE NPR 019 IEA22 HILTI
cs Originální návod k obsluze 152
sk Originálny návod na obsluhu 162
Originální návod k obsluze
1 Údaje k dokumentaci
1.1 O této dokumentaci
- Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení.
- Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku.
- Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem.
1.2 Vysvětlení značek
1.2.1 Varovná upozornění
Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Byla použita následující signální slova:
NEBEZPEČÍ
NEBEZPEČÍ !
- Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti.
VÝSTRAHA
VÝSTRAHA !
Použivá se k upozornění na potenciální nebezpečí, které může vést k těžkým poraněním nebo k smrti.
POZOR
POZOR!
- Používá se k upozornění na potenciálně nebezpečnou situaci, která by mohla vést k lehkým poraněním nebo k věcným škodám.
1.2.2 Symboly v dokumentaci
V této dokumentaci byly použity následující symboly:
Před použitím si přečtěte návod k obsluze.
Pokyny k používání a ostatní užitečné informace
Zacházení s recyklovatelnými materiály
Elektrické nářadí a akumulátory nevyhazujte do směsného odpadu.
1.2.3 Symboly na obrázcích
Na obrázcích jsou použity následující symboly:
Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu.
Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu.
Čísla pozic jsou uvedená na obrázku Přehled a odkazují na čísla z legendy v části Přehled výrobku.
Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost.
1.3 Symboly na výrobku
1.3.1 Symboly v závislosti na výrobku
Na výrobku mohou být použity následující symboly:
Nebezpečí přiskřípnutí!
Stejnosměrný proud
Přístroj podporuje NFC technologii, která je kompatibilní se systémy iOS a Android.
Lithium-iontový akumulátor
Použitá typová řada lithium-iontového akumulátoru Hilti. Řid'te se pokyny v kapitole Použití v souladu s určeným účelem.
Akumulátor nikdy nepoužívejte jako úderové nářadí.
Dbejte na to, aby akumulátor nespadl. Nepoužívejte akumulátor, který byl vystavený nárazu nebo je jinak poškozený.
1.4 Informace o výrobku
Výrobky sou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personal. Tento personal musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné,
pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem.
Typové označení a sériové číslo jsou uvedeny na typovém štítku.
Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu.
Údaje o výrobku
| Lisovací kleště NPR 019 IE-A22 | |
| Generace 01 | |
| Sériové číslo |
1.5 Prohlášení o shodě
Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace.
Technické dokumentace jsou uložené zde:
2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí
VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, vyobrazení a technické údaje, které patří k tomuto elektrickému nářadí. Nedbalost při dodržování následujících instrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu.
Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) nebo na elektrické nářadí napájené z akumulátoru (bez síťového kabelu).
Bezpečnost pracoviště
Pracoviště musí být čisté a dobře osvětlené. Nepořádek nebo neosvětlená místa mohou vést k úrazům.
S elektrickým nářadím nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí jiskří; od těchto jisker se mohou prach nebo páry vznítit.
Při práci s elektrickým nářadím zabraňte přístupu dětem a jiným osobám na pracoviště. Rozptylování pozornosti by mohlo způsobit ztrátu kontroly nad nářadím.
Elektrická bezpečnost
Sítová zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka nesmí být žádným způsobem upravována. U elektrického nářadí s ochranným uzemněním nepoužívejte žádné adaptéry. Neupravované zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
Nedotýkejte se uzemněných povrchů, např. trubek, topení, sporáků a chladniček. Při tělesném kontaktu s uzemněním hrozí zvýšené riziko úrazu elektrickým proudem.
- Elektrické nářadí chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí úrazu elektrickým proudem.
Sítový kabel používejte jen k tomu účelu, pro který je určený. Nepoužívejte ho zejména k nošení či zavěšování elektrického nářadí ani k vytahování zástrčky ze zásuvky. Sítový kabel chraňte před horkem, olejem, ostrými hranami a pohyblivými díly. Poškozené nebo zamotané sítové kabely zvyšují riziko úrazu elektrickým proudem.
Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, které jsou vhodné i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro venkovní použití, snižuje riziko úrazu elektrickým proudem.
Pokud se nelze vyvarovat provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Bezpečnost osob
Bud'te pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Elektrické nářadí nepoužívejte, když jste unavení nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při práci s elektrickým nářadím může mít za následek vážná poranění.
Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Používání osobních ochranných pomůcek, jako jsou dýchací maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná helma nebo chrániče sluchu (podle druhu použití elektrického nářadí), snižuje riziko úrazu.
Zabraňte neúmyslnému uvedení do provozu. Před zapojením elektrického nářadí do sítě a/nebo vložením akumulátoru, před uchopením elektrického nářadí nebo jeho prénášením se ujistěte, že
je vypnuté. Držíte-li při prénášení elektrického nářadí prst na spínači nebo připojujete-li ho k síti zapnuté, může dojít k úrazu.
Dříve než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíč. Nástroj nebo klíč ponechaný v otáčivém dílu nářadí může způsobit úraz.
Udržujte přirozené držení těla. Zaujměte bezpečný postoj a udržujte rovnováhu. Tak si v nečekaných situacích zachováte lepší kontrolu nad výrobkem.
Noste vhodné oblečení. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice mějte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky a dlouhé vlasy jimi mohou být zachyceny.
Pokud lze namontovat odsávání prachu nebo zařízení na zachycení prachu, zkontrolujte, zda jsou připojené a používají se správně. Použitím odsávání prachu můžete snížit ohrožení vlivem prachu.
Nenechte se ukolébat falešným pocitem bezpečí a nepřekračujte bezpečnostní pravidla pro elektrické nářadí, i když jste po mnohonásobném použití s elektrickým nářadím dobře seznámeni. Nepozorné jednání může ve zlomcích sekundy způsobit těžká zranění.
Použití elektrického nářadí a péče o něj
Nářadí nepřetěžujte. Pro danou práci použijte elektrické nářadí, které je pro ni určené. S vhodným elektrickým nářadím budete v dané výkonové oblasti pracovat lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí s vadným spínačem. Elektrické nářadí, které nelze zapnout nebo vypnout, je nebezpečné a musí se opravit.
- Dříve než budete nářadí seřizovat, měnit jeho příslušenství nebo než ho odložíte, vytáhněte síťovou zástrčku ze zásuvky a/nebo vyjměte odnímatelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Nepoužívané elektrické nářadí uchovávejte mimo dosah dětí. Nedovolte, aby nářadí používaly osoby, které s ním nejsou seznámené nebo si nepřečetly tyto pokyny. Elektrické nářadí je nebezpečné, když ho používají nezkušené osoby.
O elektrické nářadí a příslušenství se pečlivě starejte. Kontrolujte, zda pohyblivé díly bezvadně fungují a neváznou, zda díly nejsou prasklé nebo poškozené tak, že by byla narušena funkce elektrického nářadí. Poškozené díly nechte před použitím nářadí opravit. Mnoho úrazů má na svědomí nedostatečná údržba elektrického nářadí.
- Rezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami méně váznou a dají se lehčejí vést.
Elektrické nářadí, příslušenství, nástroje atd. používejte v souladu s těmito instrukcemi. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí k jinému účelu, než ke kterému je určeno, může být nebezpečné.
Rukojeti a plochy rukojetí udržujte suché, čisté a beze stop oleje a tuku. Kluzké rukojeti a plochy rukojetí nedovolují bezpečné ovládání a kontrolu elektrického nářadí v nepředvídaných situacích.
Použití akumulátorového přístroje a péče o něj
- Akumulátory nabíjejte pouze v nabíječkách, které jsou doporučené výrobcem. Při použití jiných akumulátorů, než pro které je nabíječka určená, hrozí nebezpečí požáru.
- Elektrické nářadí používejte pouze s akumulátory, které jsou pro ně určené. Použití jiných akumulátorů může způsobit úraz nebo požár.
Nepoužívaný akumulátor neukládejte pohromadě s kancelářskými sponkami, mincemi, klíči, hřebíky, šrouby nebo s jinými drobnými kovovými předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s touto kapalinou. Při náhodném kontaktu opláchněte postižené místo vodou. Pokud kapalina vnikne do očí, vyhledejte také i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Nepoužívejte poškozené nebo upravené akumulátory. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo poranění. - Akumulátor nevystavujte ohni nebo vysokým teplotám. Oheň nebo teploty přes 130 °C (265 °F) mohou způsobit explozi.
Dodržujte všechny instrukce pro nabíjení a nenabíjejte akumulátor nebo akumulátorové nářadí nikdy mimo rozsah teplot uvedený v návodu na obsluhu. Špatné nabíjení nebo nabíjení mimo přípustný rozsah teplot může zničit akumulátor a zvýšit nebezpečí požáru.
Servis
Elektrické nářadí svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tak zajistíte, že nářadí bude i po opravě bezpečné.
Nikdy neprovádějte údržbu poškozených akumulátorů. Veškerou údržbu akumulátorů by měl provádět jen výrobce nebo autorizovaný zákaznický servis.
2.2 Dodatečné bezpečnostní pokyny pro lisovací kleště
Bezpečnost osob
▶ Výrobek používejte jen v technicky bezvadném stavu.
- Nikdy neprovádějte na nářadí úpravy nebo změny.
Nikdy neprovádějte lisování v rámci plynovodní sítě, ledaže by to výslovně schválil dodavatel systému ve spojení s tímto nářadím a speciálně vyzkoušenými fitinky.
Ujistěte se, že je zajišťovací čep úplně zasunutý a že bezpečně zaskočil.
Dbejte na to, aby se v lisovacích čelistech nenacházela žádná cizí tělesa (např. omítka, zbytky kamenů, kovové třísky atd.) a nedošlo k žádnému poškození. Poškozené nebo zdeformované lisovací čelisti se nesmí používat!
Než začnete pracovat, zkontrolujte lisovací kleště a lisovací čelisti NPR PM podle příslušných požadavků. Nedostatečně zkontrolované nářadí a čelisti nebo kroužky mohou způsobit nesprávné lisování a představují bezpečnostní riziko pro obsluhu. U lisovacích kleští se musí nejpozději po 15 000 lisováních, minimálně ale jednou ročně provést prohlídka v servisu Hilti. U lisovacích čelistí se musí provést jednou ročně údržba v servisu Hilti.
Na slisovaném potrubním systému provedte následně pro kontrolu těsnosti tlakovou zkoušku, abyste zabránili netěsnostem (např. na základě nesprávného použití).
Elektrická bezpečnost
Před použitím nářadí je třeba odpojit od napětí všechny aktivní díly, tzn. díly vedoucí proud, v pracovní oblasti obsluhy. Pokud to není možné, je třeba provést odpovídající ochranná opatření pro práci v blízkosti dílů pod napětím.
▶ Nelisujte díly pod napětím. Nářadí není izolované, a musí se proto používat ve spojení s osobními ochrannými pomůckami (ochrannými rukavicemi, ochrannou obuví, ochranným oděvem), které jsou vhodné, aby chránily vás samotné a osoby, které se nacházejí v blízkosti.
Pečlivé zacházení s elektrickým nářadím a jeho používání
- Elektrické nářadí cca po 50 po sobě následujících lisováních vypněte a nechte ho cca 15 minut vychladnout. Přehřátí může způsobit poškození nářadí.
2.3 Pečlivé zacházení s akumulátorem a jeho používání
Dodržujte zvláštní směrnice pro přepravu, skladování a provoz lithium-iontových akumulátorů.
- Akumulátory chraňte před vysokými teplotami, přímým slunečním zářením a ohněm.
- Akumulátory se nesmějí rozebírat, lisovat, zahřívat nad 80 °C ani pálit.
Nepoužívejte a nenabíjejte akumulátory, které byly vystaveny nárazu, které spadly z větší výšky než jeden metr nebo jsou jinak poškozené. V tom případě vždy kontaktujte Hilti servis.
Pokud je akumulátor príliš horký na dotek, může být vadný. Postavte výrobek na nehořlavé místo v dostatečné vzdálenosti od hořlavých materiálů, kde ho lze sledovat, a nechte ho vychladnout. V tom případě vždy kontaktujte Hilti servis.
3 Popis

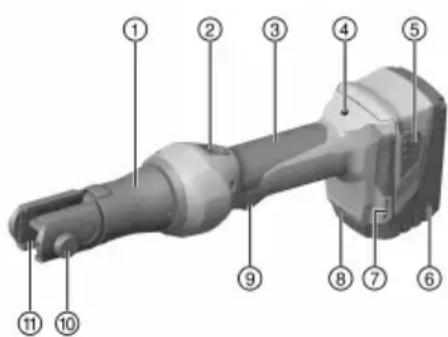

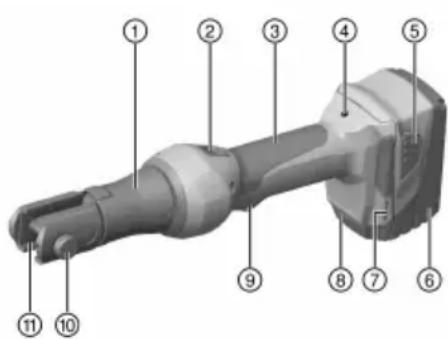

3.1 Přehled výrobku
① Lisovací hlava
② Zpětný spínač pro otevření lisovacích čelistí v případě chyby, resp. nouze
③ Kryt
④ Ukazatel údržby a poruch (červená LED)
⑤ Odjištění akumulátoru
⑥ Akumulátor
⑦ Drážka na obou stranách pro upevnění pojistného pásku Hilti
⑧ Bílá LED pro osvětlení pracovního prostoru
⑨ Ovládací spínač
⑩ Zajišťovací čep pro otevření/zavření hlavy nářadí
⑪ Lisovací čelisti
3.2 Použití v souladu s určeným účelem
Popsaný výrobek jsou akumulátorové elektrohydraulické lisovací kleště.
Jsou určené k lisování fitinků pro spojování kompozitních, měděných (Cu) a ocelových trubek.
- Pro tento výrobek používejte pouze lithium-ionotové akumulátory Hilti typové řady B 22.
- Pro tyto akumulátory používejte pouze nabíječky schválené firmou Hilti. Další informace najdete v Hilti Store nebo na: www.hilti.group.
- Ručně vedený výrobek se nesmí upínat a používat stacionárně.
- Elektrohydraulické lisovací kleště se nesmí používat při silném dešti nebo pod vodou.
Stav nabití lithium-ionotového akumulátoru a poruchy výrobku jsou signalizovány pomocí ukazatele lithium-ionotového akumulátoru. Stav nabití lithium-ionotového akumulátoru se zobrazí po klepnutí na jedno ze dvou odjišťovacích tlačítek akumulátoru.
| Stav Význam | |
| Svítí 4 LED. Stav nabití: 75 % až 100 % | |
| Svítí 3 LED. Stav nabití: 50 % až 75 % | |
| Svítí 2 LED. Stav nabití: 25 % až 50 % | |
| Svítí 1 LED. Stav nabití: 10 % až 25 % | |
| 1 LED bliká. Stav nabití: < 10 % |
Při stisknutém ovládacím spínači a až 5 sekund po uvolnění ovládacího spínače nelze stav nabití zjistit. Pokud blikají LED ukazatele akumulátoru, řídte se pokyny v kapitole Pomoc při poruchách.
3.5 Obsah dodávky
Lisovací kleště, návod k obsluze.
Další systémové produkty schválené pro váš výrobek najdete v HILTI STORE nebo on-line na:www.hilti.group
4 Technické údaje
| NPR 019 IE-A22 | |
| Jmenovité napětí | 21,6 V |
| Hmotnost podle EPTA Procedure 01 včetně akumulátoru B22/8.0 | 2,7 kg |
| Doba lisování | ≈ 4 s |
| Max. lisovací síla | 19 kN |
| Skladovací teplota | -20 °C ... 70 °C |
| Okolní teplota při provozu | -17 °C ... 60 °C |
4.1 Informace o hlučnosti a hodnoty vibrací podle EN 60745
Hodnoty hlučnosti a vibrací uvedené v těchto pokynech byly naměřené normovanou měřicí metodou a lze je použít pro vzájemné porovnání elektrického nářadí. Hodnoty jsou vhodné také pro předběžný odhad působení. Uvedené údaje reprezentují hlavní použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se údaje mohou lišit. Působení během celé pracovní doby se tím může výrazně zvýšit. Pro přesný odhad působení je nutné zohlednit také dobu, kdy je nářadí vypnuté nebo kdy sice běží, ale nepoužívá se. Působení během celé pracovní doby se tím může výrazně snížit. Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením hluku a/nebo vibrací, například: údržbu elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.
Hodnoty hlučnosti
| Hladina akustického výkonu (J) | 80 dB(A) |
| Nejistota u akustického výkonu (K) | 2,5 dB(A) |
| Hladina emitovaného akustického tlaku _pA | 70 dB(A) |
| Nejistota u akustického tlaku _pK | 2,5 dB(A) |
Hodnoty vibrací
| Celková hodnota vibrací (během provozu) (a) | 2,5 m/s ^2 |
| Nejistota (K) | 1,5 m/s ^2 |
4.2 Akumulátor
| Provozní napětí akumulátoru | 21,6 V |
| Okolní teplota při provozu | -17 °C ... 60 °C |
| Skladovací teplota | -20 °C ... 40 °C |
| Teplota akumulátoru na začátku nabíjení | -10 °C ... 45 °C |
5 Obsluha
5.1 Příprava práce
POZOR
Nebezpečí poranění při neúmyslném spuštění!
▶ Před nasazením akumulátoru zkontrolujte, zda je příslušný výrobek vypnutý.
▶ Před nastavováním nářadí nebo výměnou příslušenství vyjměte akumulátor.
Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku.
5.2 Nabíjení akumulátoru
- Před nabíjením si přečtěte návod k obsluze nabíječky.
- Dbejte na to, aby byly kontakty akumulátoru a nabíječky suché a čisté.
- Akumulátor nabíjejte pomocí schválené nabíječky.
5.3 Nasazení akumulátoru
POZOR
Nebezpečí poranění při zkratu nebo padajícím akumulátorem!
▶ Před nasazením akumulátoru zkontrolujte, zda nejsou na kontaktech akumulátoru a výrobku cizí tělesa.
Zajistěte, aby akumulátor vždy správně zaskočil.
- Před prvním uvedením do provozu akumulátor úplně nabijte.
- Nasadte akumulátor do držáku v nářadí tak, aby slyšitelně zaskočil.
- Zkontrolujte, zda je akumulátor bezpečně usazený.
- Stiskněte odjišťovací tlačítka akumulátoru.
- Vytáhněte akumulátor z přístroje.
5.5 Nasazení lisovacích čelistí
VÝSTRAHA
Nebezpečí poranění! Neúmyslné spuštění výrobku.
▶ Než budete nasazovat/vyměňovat/vyjímat lisovací čelisti, vyjměte akumulátor.
Výrobek nikdy nepoužívejte bez lisovacích čelistí!
Pro zajištění řádného lisování a zabezpečení bezpečného a funkčního použití používejte výhradně lisovací čelisti schválené pro výrobek systému a/nebo výrobcem nářadí.
- Vyjměte akumulátor, vyberte vhodné lisovací čelisti.
- Stiskněte zajišťovací čep.
- Otočte zajišťovací čep proti směru hodinových ručiček až nadoraz.
- Vytáhněte zajišťovací čep.
- Nasad'te lisovací čelisti.
- Posuňte zajišťovací čep, až zaskočí.
- Otočte lisovací hlavu do požadované pracovní polohy.
V odtlakovaném stavu se lisovací hlava otáčí výrazně snadněji.
5.6 Vyjmutí lisovacích čelistí
VÝSTRAHA
Nebezpečí poranění! Neúmyslné spuštění výrobku.
Než budete nasazovat/vyměňovat/vyjímat lisovací čelisti, vyjměte akumulátor.
- Vyjměte akumulátor, otočte lisovací hlavu do výchozí polohy.
- Stiskněte zajišťovací čep.
- Otočte zajišťovací čep proti směru hodinových ručiček až nadoraz.
- Vytáhněte zajišťovací čep.
- Vyjměte lisovací čelisti směrem dopředu z výrobku.
5.7 Montáž pojistného pásku Hilti (volitelné vybavení)
POZOR
Poškození výrobku a/nebo pojistného lana. Při nesprávné manipulaci může dojít k poškození výrobku a/nebo pojistného lana.
Jako pojistné lano nepoužívejte kovové řetězy. Nepoužívejte pojistná lana delší než 6 ft (2 m).
Abyste zabránili poškození, doporučujeme při práci ve vyvýšené poloze používat pojistný pásek Hilti. Pojistný pásek umožňuje upevnění přídřného lana/pásu.
Při práci s výrobkem se musí bezpodmínečně dodržovat národní předpisy pro práce ve vyvýšené poloze.
- Vyjměte akumulátor.
- Zasuňte oba jazýčky pojistného pásku do drážek na obou stranách paty nářadí.
- Upevněte pojistný pásek příslušnými šrouby.
- Znovu nasad'te akumulátor.
5.8 Demontáž pojistného pásku Hilti (volitelné vybavení)
- Vyjměte akumulátor.
- Vyšroubujte šrouby pojistného pásku.
- Vytáhněte oba jazýčky pojistného pásku z drážek na patě nářadí a vyjměte pojistku proti pádu.
- Znovu nasad'te akumulátor.
5.9 Provedení lisování
VÝSTRAHA
Nebezpečí! Nebezpečí úniku plynu při lisování v rámci plynovodních sítí!
Nikdy neprovádějte lisování v rámci plynovodní sítě, ledaže by to výslovně schválil dodavatel systému ve spojení s tímto nářadím a speciálně vyzkoušenými fitinky.
HILTI
Stiskněte ovládací spínač a držte ho stisknutý až do úplného zavření lisovacích čelistí.
Potřebnou podmínkou pro trvale těsné slisování je úplné zavření lisovacích čelistí a s tím spojené dokončení lisování.
Fitinky, u kterých se lisování předčasně přeruší, se musí demontovat nebo, pokud je to možné, dolisovat.
6 Ošetřování a údržba
VÝSTRAHA
Nebezpečí poranění při zasunutém akumulátoru !
▶ Před veškerým ošetřováním a údržbou vždy vyjměte akumulátor!
Péče o zařízení
- Opatrně odstraňte ulpívající nečistoty.
- Ventilační štěrbiny očistěte opatrně suchým kartáčem.
- Kryt čistěte pouze mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí.
Péče o lithium-ionotové akumulátory
- Akumulátor udržujte čistý a beze stop oleje a tuku.
- Kryt čistěte pouze mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí.
• Zabraňte proniknutí vlhkosti.
Údržba
- Pravidelně kontrolujte všechny viditelné díly, zda nejsou poškozené, a ovládací prvky, zda správně fungují.
- V případě poškození a/nebo poruchy funkce výrobek nepoužívejte. Nechte ho ihned opravit v servisu Hilti.
- Po ošetřování a údržbě nasadťe všechna ochranná zařízení a zkontrolujte funkci.
Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group.
7 Přeprava a skladování akumulátorového nářadí
Přeprava
POZOR
Neúmyslné spuštění při přepravě !
Výrobky přepravujte vždy bez nasazených akumulátorů!
▶ Vyjměte akumulátory.
- Akumulátory nikdy nepřepravujte volně.
▶ Po delší přepravě nářadí a akumulátory před použitím zkontrolujte, zda nejsou poškozené.
Skladování
POZOR
Neúmyslné poškození vadnými nebo vyteklými akumulátory. !
▶ Výrobky skladujte vždy bez nasazených akumulátorů!
▶ Nářadí a akumulátory skladujte pokud možno v suchu a chladu.
- Akumulátory nikdy neskladujte na slunci, na topení nebo za sklem.
▶ Nářadí a akumulátory skladujte mimo dosah dětí a nepovolaných osob.
▶ Po delším skladování nářadí a akumulátory před použitím zkontrolujte, zda nejsou poškozené.
8 Pomoc při poruchách
V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti.
8.1 Lisovací kleště nejsou funkční
| Porucha Možná příčina | Řešení | |
| LED na akumulátoru nic nein dikují. | -Akumulátor není úplně zasunutý. | ► Zasuňte akumulátor s dvojím cvaknutím. |
| Vybitý akumulátor. | ► Vyměňte akumulátor nebo vybitý akumulátor nabijte. | |
| Akumulátor příliš horký nebo příliš studený. | ► Nechte akumulátor vychladnout nebo zahřát na pokojovou teplotu. | |
| 1 LED na akumulátoru bliká. | Vybitý akumulátor. | ► Vyměňte akumulátor nebo vybitý akumulátor nabijte. |
| Akumulátor příliš horký nebo příliš studený. | ► Nechte akumulátor vychladnout nebo zahřát na pokojovou teplotu. | |
| 4 LED na akumulátoru blikají. | Výrobek je krátkodobě přetížený. | ► Nechte výrobek vychladnout. |
| Červená LED => svítí trvale s výstražným akustickým signálem. | Technický problém. | ► Může se jednat o nesprávné použití! Kontaktujte servis Hilti. |
| Červená LED => krátce bliká s výstražným akustickým signálem. | Akumulátor je příliš málo nabitý na to, aby bylo možné dokonalé použití. | ► Vyměňte akumulátor nebo vybitý akumulátor nabijte. |
| Červená LED => svítí krátce bez výstražného akustického signálu. | Výrobek je přehřátý. | ► Nechte výrobek vychladnout. |
8.2 Lisovací kleště jsou funkční
| Porucha Možná příčina | Řešení | |
| Akumulátor se vybíjí rychleji než obvykle. | Velmi nízká teplota prostředí. | ► Nechte akumulátor pomalu zahřát na pokojovou teplotu. |
| Akumulátor nezaskočí se slyšitelným dvojitým cvaknutím. | Zajišťovací výstupky na akumulá- toru jsou znečištěné. | ► Vyčistěte zajišťovací výstupky a znovu nasadťe akumulátor. |
| Červená LED => dlouze bliká s výstražným akustickým signálem. | Nebyl dosažen lisovací tlak (ne-správné použití). | ► Dbejte na řádné použití a pří-padně zkontrolujte slisovaný spoj. |
| Červená LED => svítí trvale s výstražným akustickým signálem. | Technický problém. ► | Může se jednat o nesprávné použití! Kontaktujte servis Hilti. |
| Červená LED => svítí trvale bez výstražného akustického signálu. | Nutná údržba výrobku. | ► Kontaktujte servis Hilti. |
9 Likvidace
Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.
Likvidace akumulátorů
V důsledku nesprávné likvidace akumulátorů může dojít k poškození zdraví unikajícími plyny nebo kapalinami.
▶ Poškozené akumulátory žádným způsobem neposílejte!
▶ Přípojky zakryjte nevodivým materiálem, abyste zabránili zkratu.
- Akumulátory zlikvidujte tak, aby se nemohly dostat do rukou dětem.
- Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu.
▶ Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu!
10 RoHS (směrnice o omezení používání nebezpečných látek)
Pod následujícím odkazem najdete tabulku s nebezpečnými látkami: qr.hilti.com/r7794691. Odkaz na tabulku RoHS najdete na konci této dokumentace jako QR kód.
11 Záruka výrobce
V případě otázek ohledně záručních podmínek se obratte na místního partnera Hilti.
- Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu.
- Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte.
- Tento návod na obsluhu uchovávajte vždy s výrobkom a d'alším osobám odovzdávajte výrobok iba s týmto návodom.
1.2 Vysvetlenie značiek
1.2.1 Výstražné upozornenia
1.2.2 Symboly v dokumentácii
Pred použitím si prečítajte návod na obsluhu
1.3 Symboly na produkte
1.3.1 Symboly na produktoch
Bezpečnost na pracovisku
Elektrická bezpečnost
Používanie a starostlivost o elektrické náradie
Elektrická bezpečnost
3.1 Prehl'ad výrobku
Lis, návod na obsluhu.
4.1 Hodnoty hluku a vibrácií podl'a EN 60745
Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte.
5.2 Nabíjanie akumulátora
- Pred začatím nabíjania si prečítajte návod na používanie nabíjačky.
- Dbajte, aby kontakty akumulátora a nabíjačky boli čisté a suché.
- Akumulátor nabíjajte schválenou nabíjačkou.
Pred vložením/výmenou/vybratím lisovacích čel'ustí odstráňte akumulátor.
Výrobok nikdy neaktivujte bez lisovacích čel'ustí!
5.6 Vybratie lisovacej čel'uste
VAROVANIE
Pred vložením/výmenou/vybratím lisovacích čel'ustí odstráňte akumulátor.
5.7 Hilti Montáž poistky proti pádu (volitel'ný doplnok)
POZOR
5.8 Hilti Demontáž poistky proti pádu (volitel'ný doplnok)
- Odstráňte akumulátor.
- Vyskrutkujte von skrutky poistky proti pádu.
- Vytiahnite obidve spojky poistky proti pádu zo štrbín na rukoväti náradia a odoberte poistku proti pádu.
- Akumulátor znova vložte.
5.9 Lisovanie
VARÓVANIE
Pred akoukol'vek údržbou a opravami vždy vyberte akumulátor!
