NÁVOD NA OBSLUHU Professionel 4+ 600 EHEIM

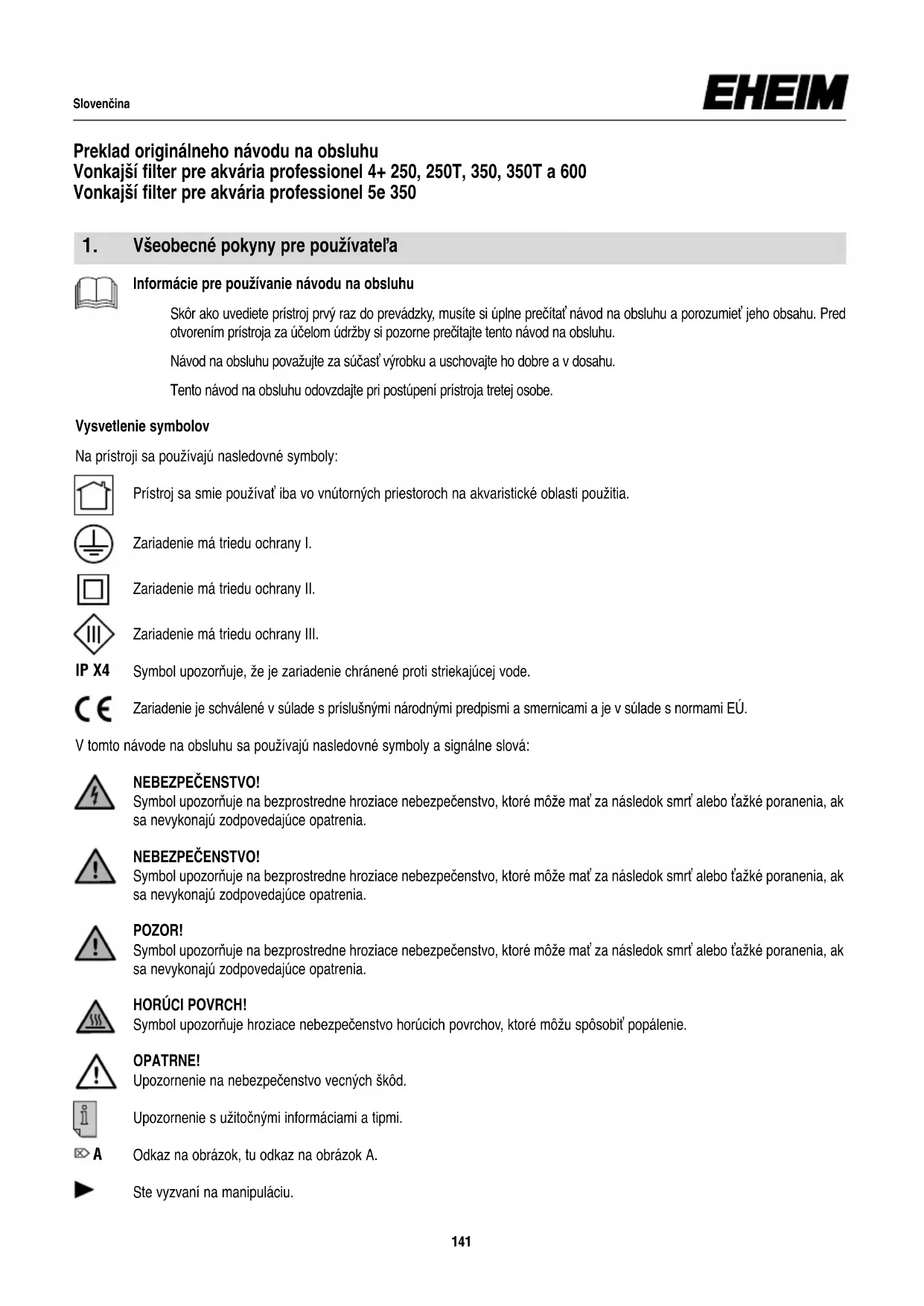

Všeobecné pokyny pre používateľa Informácie pre používanie návodu na obsluhu

Skôr ako uvediete prístroj prvý raz do prevádzky, musíte si úplne prečítať návod na obsluhu a porozumieť jeho obsahu. Pred otvorením prístroja za účelom údržby si pozorne prečítajte tento návod na obsluhu. Návod na obsluhu považujte za súčasť výrobku a uschovajte ho dobre a v dosahu. Tento návod na obsluhu odovzdajte pri postúpení prístroja tretej osobe.

Na prístroji sa používajú nasledovné symboly:

Prístroj sa smie používať iba vo vnútorných priestoroch na akvaristické oblasti použitia.

IP X4 Symbol upozorňuje, že je zariadenie chránené proti striekajúcej vode.

Zariadenie je schválené v súlade s príslušnými národnými predpismi a smernicami a je v súlade s normami EÚ.

V tomto návode na obsluhu sa používajú nasledovné symboly a signálne slová:

NEBEZPEČENSTVO! Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrť alebo ťažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

NEBEZPEČENSTVO! Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrť alebo ťažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

POZOR! Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrť alebo ťažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

HORÚCI POVRCH! Symbol upozorňuje hroziace nebezpečenstvo horúcich povrchov, ktoré môžu spôsobiť popálenie.

OPATRNE! Upozornenie na nebezpečenstvo vecných škôd.

Upozornenie s užitočnými informáciami a tipmi.

Odkaz na obrázok, tu odkaz na obrázok A.

Oblasť použitia Prístroj a všetky diely obsiahnuté v rozsahu dodávky sú určené na používanie v súkromnej oblasti a smú sa používať výlučne: Vonkajší filter pre akvária professionel 4+ 250, 350 a 600 (typ 2271, 2273 a 2275) Vonkajší filter pre akvária professionel 5e 350 (typ 2274)

na čistenie akváriovej vody pre sladkovodné akvária

Pre prístroj platia nasledovné obmedzenia:

nepoužívať na komerčné alebo priemyselné účely

Teplota vody nesmie prekročiť 35 ° C.

Nie je určené pre filtráciu žieravých, ľahko horľavých, agresívnych a výbušných látok, potravín ani pitnej vody.

nikdy neprevádzkovať bez prietoku vody

Bezpečnostné pokyny Z tohto prístroja môžu vychádzať nebezpečenstvá pre osoby a vecné škody, keď sa prístroj používa neodborne, resp. sa nepoužíva na určený účel alebo sa nedodržiavajú bezpečnostné pokyny.

Nedovoľte, aby sa obal prístroja a drobné dielce dostali do rúk detí a osôb, ktoré si neuvedomujú svoje činy, pretože to môže viesť k nebezpečenstvu (nebezpečenstvo zadusenia!). Chráňte pred zvieratami.

Tento prístroj môžu používať deti staršie ako 3 rokov, ako aj osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a/alebo vedomostí, ak sa na ne dohliada alebo ak boli zodpovedajúco poučení vzhľadom na bezpečné používanie prístroja a pochopili z toho vyplý- vajúce nebezpečenstvá. Deti sa nesmú hrať s prístrojom. Čistenie a údržbu používateľa nesmú vykonávať deti, iba vtedy áno, ak sa na ne dohliada.

Spotrebič nesmú používať osoby (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, pokiaľ im nebol poskytnutý dohľad alebo inštrukcie týkajúce sa používania spotrebiča. Deti musia byť pod dohľadom, aby sa so spotrebičom nehrali.

Pred používaním vykonajte vizuálnu kontrolu, aby ste zabezpečili, že sú prístroj a zvlášť sieťový kábel a zástrčka nepoškodené.

Prístroj nepoužívajte, ak riadne nefunguje alebo je poškodený.

Prístroj nikdy nepoužívajte s poškodeným sieťovým káblom.

Pripojovací kábel sa nesmie vymieňať. Ak je linka poškodená, zariadenie musí byť zošrotované.

Opravy smie vykonávať výlučne servisné miesto spoločnosti EHEIM.

Nenoste prístroj za sieťový kábel a na odpojenie od elektrickej siete ťahajte vždy za zástrčku a nie za kábel alebo prístroj.

Vykonávajte iba práce, ktoré sú popísané v tomto návode.

Na prístroji nikdy neuskutočňujte technické zmeny.

Používajte iba originálne náhradné diely a príslušenstvo pre prístroj.

Zariadenie by malo byť chránené prúdovým chráničom s maximálnym menovitým zvyškovým prúdom 30 mA. Pri otázkach alebo problémoch sa obráťte na odborníka elektrikára.

Zásadne odpojte všetky prístroje v akváriu od siete, keď sa nepoužívajú, skôr než diely namontujete, príp. demontujete a pred všetkými čistiacimi a údržbárskymi prácami.

Chráňte zásuvku a sieťovú zástrčku pred vlhkosťou. Odporúča sa vytvoriť so sieťovým káblom odkvapkávaciu misku, ktorá zabráni tomu, aby sa príp, na kábli nedostala k zástrčke voda tečúca pozdĺž kábla.

Elektrické údaje spotrebiča sa musia zhodovať s údajmi elektrickej siete. Tieto údaje nájdete na typovom štítku, na obale alebo v tomto návode.

Prístroj typu 2274 sa môže používať len s dodaným napájacím zdrojom. Ak je potrebná výmena, musí sa použiť originálna napájacia jednotka EHEIM č. výr. 7212538. Len pre externé filtre Professionel 4+ 250T (typ 2371) a 350T (typ 2373)

Nebezpečenstvo popálenia! Počas používania a bezprostredne po použití je zariadenie veľmi horúce. Nikdy sa nedotýkajte horúcich častí alebo vykurovacej jednotky (38)!

Nikdy neprevádzkujte vykurovaciu jednotku na sucho. NEBEZPEČIE POŽIARU!

Prehľad súčastí (viď I)

Tesnenie predbežného filtrovania

Filtračné rúno (biele)

Nasávanie s upínacím strmeňom

Nasávací kôš znečistený

Sieťový zdroj (iba u profes- sionel

Vložky filtrov naplniť EHEIM filtračnými materiálmi.

Naplnenú filtračnú vložku uzavrieť uzatváracou mriežkou (5).

Zatřepte filtrační vložkou. Postup zopakovať so všetkými fil- tračnými vložkami. Pozor: Biele filtračné rúno vložiť do najvyššej filtračnej vložky a uzavrieť ju krycou mriežkou.

Filtračné vložky vložiť v nasledujúcom poradí znovu do telesa filtra (9):

Vsaďte primárny filtr (4) s modrou filtračnou vložkou (1). (Nasadiť na hrdlo

Zasuňte zástrčku sieťového kábla do sieťovej zásuvky.

Stavový indikátor (20) bliká bielo: Vytvára sa sieť jednotky.

Stavový indikátor svieti modro: Zariadenie vytvorilo sieť.

6.2 Pripojenie k sieti Wi-Fi

Otvorte sieťové nastavenia koncového zariadenia (smartfón, tablet, notebook atď.). Pripojte koncové zariadenie k sieti Wi-Fi zaria- denia (SSID) EHEIM Filter XXXXXXXX. Zadajte kľúč zabezpečenia siete (Key). Štítok s identifikátorom SSID a sieťovým bezpečnostným kľúčom nájdete na kapote filtra alebo naskenujte QR kód 1 a vytvorte pri- pojenie.

6.3 Prístup na webovú lokalitu

Otvorte webový prehliadač a zadajte nasledujúcu webovú adresu: http://192.168.1.1 Na otvorenie webovej stránky v prehliadači môžete použiť aj kód QR 2 (pozri štítok).

6.4 Počiatočná konfigurácia

Voľbou jazyka vyberte požadovaný jazyk a postupujte podľa pokynov pre počiatočnú konfiguráciu. Obnovenie Dotýkajte sa prstom dotykového poľa pod stavovou kontrolkou (20) približne 8-10 sekúnd, kým sa stavová kontrolka nerozsvi- eti zmenou farby. Ak sa stavový indikátor rozsvieti na zeleno, resetovanie sa dokončilo a jednotka opäť vytvorí svoju sieť. Sieťový bezpečnostný kľúč (Key) a kód QR 1 sú neplatné. Pripojenie k sieti je možné bez sieťového bezpečnostného kľúča. Význam Stavová LED dióda (20)

Stavová LED bliká bielo: Vytvára sa sieť.

Stavový indikátor svieti modro: Zariadenie vytvorilo sieť a je pripravené na prevádzku.

Upozornenie: Používajte len originálne hadice EHEIM.

Hadičky (23) skráťte na požadovanú dĺžku a nasaď- te na príslušenstvo.

Pomôcku na nasávanie (16) niekoľkokrát rýchle stlačte, až se nádoba filtra (10) samočinne naplní vodou (v primárnom filtri nesmie byť žiadna voda!).

Zapojte sieťový kábel filtra (31) do siete. Upozornenie: Kúrenie zapojte do siete až vtedy, keď sa vytvorí obeh vody a filter čerpá vodu.

Na odvzdušnenie hadičky stlačte ešte raz alebo dvakrát nasávanie (16) a trysku (26) nastavte do požadovanej polohy.

Ukazovateľ stavu požadovanej teploty v stupňoch Celzia (°C)

Ukazovateľ v stupňoch Fahrenheita (°F)

Indikovaná je požadovaná teplota. Kontrolka svieti, ukazovateľ stavu požadovanej teploty (35) je vypnutý.

Jedným stlačením obslužného tlačidla (36) sa zobrazí uložená požadovaná teplota, ukazovateľ stavu požadovaná teploty (35)

svieti. Indikácia sa po 5 sek. zmení znovu na skutočnú teplotu.

Obslužné tlačidlo (36) stlačiť po dobu cca. 3 sek. Požadovaná teplota bliká (ukazovateľ teploty (34) a ukazovateľ stavu skutočnej teploty (35) blikajú).

Požadovanú teplotu nastaviť krátkym stlačením obslužného tlačidla. 1x stlačiť = zvýšenie o 1°C (2°F). Potom, ako sa dosiahne maximálna nastaviteľná hodnota 34°C (93°F) , začne indikácia znovu pri 18°C (64°F).

Keď je požadovaná teplota nastavená, počkať, kým kontrolka nezačne znovu blikať. Potom stlačiť obslužné tlačidlo (36) po dobu cca. 3 sek., aby bola požadovaná teplota uložená. Po 15 sek. bez zadania sa indikácia vráti späť do režimu zobrazenia a pred- chádzajúce nastavenie zostane zachované (detská poistka).

Nastavená teplota vody ešte nie je dosiahnutá Skutočná teplota a teplota je o viac ako (môže to trvať až 24 hod.). požadovaná teplota sú 2°C vyššia ako teplota

Objem vody príliš veľký. zobrazované striedavo. vody. Zvýšiť okolitú teplotu a/alebo znížiť objem vody.

Znížiť teplotu akvarijnej vody čerstvou studenou Skutočná teplota a teplota je o viac ako vodou, chladiacim akumulátorom a pod. požadovaná teplota sú 2°C nižšia ako teplota

Znížiť teplotu okolia. zobrazované striedavo. vody. Kúrenie nemôže chladiť.

Prevádzka Ovládacie pole zobrazuje, kedy je potrebné vyčistiť filtračné vložky.

Najskôr vyčistite primárny filter (8.1).

Ak by vyčistenie primárneho filtra nestačilo: vyčistite všetky filtračné vložky (hlavné čistenie 8.2).

Údržba a starostlivosť

Čistenie primárneho filtra Upozornenie: Po 3. čistení vymeňte modrú filtračnú vložku.

Zapojte sieťový kabel (31).

Modrú filtračnú rohož (1) vymyte pod tečúcou, vlažnou vodou (v prípade potreby vymeňte).

Vsaďte primárny filter (4) s modrou filtračnou vložkou (1) (nasadiť na hrdlo

Klapka primárneho filtra (3) se musí voľne pohybovať.

Hlavu čerpadla (17) nasaďte (pozor na správnu polohu pri montáži) a uzavrite zaisťova- cie spony (8).

Odobrať predradený filter (4), filtračnú vložku s krycou mriežkou (5) a bielym rúnom (6). Biele filtračné rúno (6) vymeňte pri každom čistení.

Vyberte všetky filtračné vložky.

Filtračné vložky (7) a filtračné hmoty vypláchnite vodou, až zmizne akékoľvek zakalenie (pozri EASY CLEAN funkciu, kapitola 5, krok 7 + 8).

Filtračnú nádrž (10) vyprázdnite. Upozornenie: Kroky 7 a 8 vykonávajte len pri každom 7. až 8. hlavnom čistení. Zmiešavaním použitej a novej hmoty sub- strátu zostanú zachované potrebné kultúry baktérií. Pozor: Filtračné vložky nepreplňujte, pretože by inak nelícovaly dokonale.

Znovu vsaďte všetky filtračné vložky a filtre (kapitola 5, krok 7 - 9).

Vsaďte primárny filter (4) s modrou filtračnou vložkou (1) (nasadiť na hrdlo

Klapka primárneho filtra (3) sa musí voľne pohybovať.

Hlavu čerpadla (17) nasaďte (pozor na správnu polohu pri montáži) a uzavrite zaišťovacie spony (8).

Fil- tračný systém uveďte do prevádzky (kapitola 5, krok 16 - 22). Pozor: Keramická os môže prasknúť. Čistiť opatrne!

Spätný ventil (14/15) na- montujte (pozor na správnu polohu pri montáži. Těleso plaváka (15) se musí voľne pohybovať).

Hlavu čerpadla (17) nasaďte (pozor na správnu polohu pri montáži) a uzavrite zaišťovacie spony (8).

Filtračný systém uveďte do prevádzky (kapitola 5, krok 16 - 22).

Hornú časť filtre nie je možné zatvoriť? Príčina Odstránenie

Filtračné vložky namontované vo zlej polohe. Filtračné vložky a predradený filter vsuňte tak, aby ležali v zákryte nad sebou. Preplnené filtračné vložky. Filtračné vložky nepreplňajte. V prípade potreby dotykové plochy vyčistite. Nesprávně namontované profilové tesnenie. Tesnenie vložte správne do drážky hornej časti filtra na to určenej. Skontrolujte, či nie je poškodené, v prípade potreby vymeňte.

Filter je v hornej časti netesný? Príčina Odstránenie Nie sú správně uzatvorené vyklápacie uzávery. Všetky vyklápacie uzávery správne zatvorte. Znečistené tesniace plochy Tesniace plochy vyčistite a ľahko nastriekajte sprejomEHEIM (Silikon) alebo profilové tesnenie. objednávacie číslo 4001000. Chýba tesnenie, príp. je poškodené Tesnenie vložte správne resp. ho vymeňte. alebo zle vložené.Slovenčina

Výkon čerpadla silne poklesol? Príčina Odstránenie Nesprávna poloha páky bezpečnostného Skontrolujte polohu páky a v prípade potreby ju opravte. adaptéra. Znečistený bezpečnostný adaptér. Bezpečnostný adaptér vymontujte. Otvorte uzatváraciu páku a otvory vyčistite čistiacou kefkou (objednávacie číslo 4005570). Inštalácia hadic. Skontrolujte, či hadice nie sú zlomené resp. či niekde nie je silne zmenšený prierez. Znečistená inštalácia hadic. V pravidelných časových intervaloch čistite inštaláciu hadic, t. j. pretiahnite univerzálnu čistiacu kefku (objednávacie číslo 4005570) nasávacím a výtlačným potrubím resp. nasávacími rúrkami a rúrkou s tryskami. Upchaný nasávací koš. Odstráňte hrubé nečistoty, vyčistite filtračný koš. Silne znečistená filtračná hmota. Vyčistite filtračnú hmotu. Filtračné hmoty ako napr. EHEIM MECH / Dlhodobé filtračné hmoty nikdy neplňte do sieťkových vreciek alebo nylónových SUBSTRATpro sú naplnené v sieťke. punčoch. To vedie v krátkej dobe k extrémnemu poklesu výkonu čerpadla. Filtračná hmota nie je správne vyčistená. Filtračnú hmotu pri čistení vyberte z koša na filtračnú hmotu a prepláchnite ju vlažnou vodou. Zlá štruktúra filtračnej hmoty. Skontrolujte, či štruktúra filtračnej hmoty umožňuje nami odporučané vrstvené filtrovanie. Najspodnejšiu filtračnu vložku naplňte tesne pod okraj hmotou EHEIM MECH. Obe zostávajúce filtračné vložky naplňte taktiež tesne pod okraj hmotou SUBSTRATpro. Biele filtračné rúno nikdy neklaďte pod držadlo. Zle vložené filtračné rúno. Po vložení hornej filtračnej vložky zasuňte držadlo a biele filtračné rúno položte naň. Filtračné rúno nebolo vymenené. Filtračné rúno je nutné meniť pri každom čistení (objednávacie číslo 2616805). Znečistené čerpadlo. Vyčistite komoru čerpadla, chladiaci a mazací kanál súpravou čistiacich kefiek (objednávacie číslo 4009560) (viď kap. „Údržba a starostlivost“). Nesprávna cirkulácia vody. Filter uveďte do chodu nasatím (viď popis v návode). Dbajte na to, aby vratný tok vody (výtlačná strana) bol počas plnenia nad vodnou hladinou, aby došlo k optimálnemu odvzdušneniu prístroja. Na hadicovom systéme je nainštalované Pripojené príslušenstvo znižuje výkon filtra. Skontrolujte situáciu a v prípade príliš veľa príslušenstva. potreby odstraňte zbytočné príslušenstvo alebo ho zapojte cez zvláštny vodný okruh.

Pomocné nasávacie zariadenie nefunguje? Príčina Odstránenie Klapka primárneho filtra nie je uzatvorená. Oblasť klapky primárneho filtra skontrojujte z hľadiska znečistenia a v prípade potreby vyčistite. Klapka primárneho filtra se musí voľne pohybovať. (Viď kapitola 8.2, krok 13). Predradený filter je naplnený vodou. Predradený filter vyprázdnite a opakujte proces nasávania. Nasávanie funguje iba, keď je predradený filter vyprázdnený! Spätý ventil je znečistený / pokazený. Vyčistite spätý ventil, v prípade potreby ho vymeňte. (Viď kapitola 8.3).. . . Čerpadlo nebeží? Príčina Odstránenie

Čerpadlo vydavá za chodu silný hluk? Príčina Odstránenie

Keramické puzdro nie je inštalované, Keramické puzdro správne inštalujte a prípadně vymeňte alebo je inštalované chybne. (iba u professionel

Vzduch vo filtri? Príčina Odstránenie

Umiestnenie filtra. Horná hrana hlavy čerpadla by mala byť aspoň 10 cm pod vodnou hladinou. Lepšie je umiestnenie pod akváriom. Inštaláciou hadíc se nasáva vzduch. Skontrolujte tesnosť hadicových spojení, hadice v prípadě potreby vymeňte. Prídavný prívod vzduchu (membrán. čerpadlo). Výstup neinštalujte v blízkosti nasávacej rúrky. Silne znečistené filtračné hmoty. Vyčistite filtračné hmoty. Filtračné hmoty ako napr. EHEIM MECH / Dlhodobé filtračné hmoty nikdy neplňte do sieťkových vreciek alebo nylónových SUBSTRATpro sú naplnené v sieťke. punčoch. To vedie v krátkej dobe k extrémnemu poklesu výkonu čerpadla. Slovenčina

1. Vykonajte demontáž prístroja z akvária

2. Vyčistite prístroj

V prípade likvidácie prístroja dodržiavajte príslušné zákonné predpisy. Informácie pre likvidáciu elektrických a elektronických prístrojov v Európskom spoločenstve: V rámci Európskeho spoločenstva sa pre elektricky prevádzkované prístroje zadáva likvidácia prostredníctvom národných regulácií, ktoré sú založené na EÚ smernici 2012/19/EÚ o elektronických starých zari- adeniach (WEEE). Podľa toho sa prístroj nesmie zlikvidovať s komunálnym alebo domovým odpadom. Prístroj sa odoberá bez- platne na komunálnych zberných miestach, resp. zberných dvoroch druhotných surovín. Obal výrobku pozostáva z recyklo- vateľných materiálov. Zlikvidujte ho ekologicky a odovzdajte na opätovné zhodnotenie.

Vyradenie z prevádzky a likvidácia Pozri stranu

Technické údaje Pozri stranu
