BRUKSANVISNING Professionel 4+ 600 EHEIM

1. Generelle råd til brukeren

Informasjon om bruken av denne bruksanvisningen Før du tar maskinen i bruk for første gang, må du ha lest gjennom og forstått hele bruksanvisningen. Les bruksanvisningen nøye før apparatet åpnes for tilsyn. Bruksanvisningen er en del av produktet, det er derfor viktig at du tar vare på den og oppbevarer den lett til- gjengelig. La bruksanvisningen følge produktet om du overlater det til tredjepersoner. Forklaring av symbolene Følgende symboler brukes på apparatet: Apparatet skal kun brukes til akvaristiske bruksområder innendørs. Apparatet har risikoklasse I.

Apparatet har risikoklasse III. IP X4 Symbolet viser at enheten er beskyttet mot vannsprut. Apparatet er godkjent i samsvar med gjeldende nasjonale forskrifter og retningslinjer og oppfyller kravene i EU- standardene. Følgende symboler og signalord brukes i denne bruksanvisningen: FARE! Symbolet gjør oppmerksom på overhengende fare på grunn av elektrisk støt som kan føre til død eller alvorlig per- sonskade. FARE! Symbolet gjør oppmerksom på overhengende fare som kan føre til død eller alvorlig personskade. ADVARSEL! Symbolet gjør oppmerksom på overhengende fare som kan føre til middels til lett personskade eller helserisiko. VARM OVERFLATE! Symbolet viser at varme overflater er en reel fare, som kan føre til forbrenning. FORSIKTIG! Symbolet gjør oppmerksom på fare for materielle skader. Merknad med nyttig informasjon og råd. A Henvisning til en figur, her figur A. Du blir oppfordret til å utføre en handling. Oversettelse av den originale bruksanvisningen Utvendig akvariefilter professionel 4+ 250, 250T, 350, 350T og 600 Utvendig akvariefilter professionel 5e 350 55Norsk

• Til rensing av akvarievann i fersk- og saltvannsakvarier.

• for rengjøring av akvarievann for ferskvannsakvarier.

• skal ikke brukes til kommersielle eller industrielle formål.

• skal aldri brukes uten gjennomstrømming av vann.

Dette apparatet kan utgjøre farer for personer og eiendeler, hvis apparatet brukes ikke brukes tilsvarende tiltenkt bruk, eller hvis sikkerhetsmerknadene ikke følges. Av hensyn til din sikkerhet

Bare for EU-land: Dette apparatet kan brukes av barn over 3 år og av personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller kunnskaper, forutsatt at de blir overvåket eller instruert i sikker bruk av apparatet, og forutsatt at de har forstått risikoene som er forbundet med det. Barn må ikke leke med maskinen. Rengjøring og vedlikehold fra brukeren skal ikke utføres av barn, med mindre de er under oppsyn.

Enheten må ikke brukes av personer (inkludert barn) med begrensede fysiske, sensoriske eller mentale evner eller som mangler erfaring og kunnskap, med mindre de er under oppsyn eller instruert. Barn må være under tilsyn for å sikre at de ikke leker med enheten.

Utfør en visuell kontroll før bruk, slik at du er sikker på at apparatet, særlig strømkabelen og støpslet, er uten skader.

Du må aldri bruke apparatet dersom strømkabelen har skader.

Reparasjoner skal kun utføres av EHEIM service.

Ikke bær apparatet etter strømkabelen, og dra alltid i støpslet og ikke i kabelen eller apparatet når du skal koble det fra strømnettet.

Du må bare utføre arbeider som er beskrevet i denne bruksanvisningen.Norsk

Ikke utfør tekniske endringer på apparatet.

Du må prinsipielt koble alle apparatene i akvariet fra strømnettet når de ikke er i bruk, før du mon- terer eller demonterer deler og før alle arbeider med rengjøring og vedlikehold.

Stikkontakt og støpsel må ikke utsettes for fuktighet. Det anbefales å lage en dryppsløyfe med strømkabelen for å forhindre at vann som ev. renner langs kabe- len, når fram til stikkontakten.

Risiko for forbrenning! Enheten er veldig varm under og rett etter bruk. Du må aldri ta på varme deler, for eksempel på varmeapparatet (38)!

1. Sett stengehendelen (12) på „OFF“ og trykk inn adaptersperren (19) til sikkerhetsadapteret (13) løsner.

2. Åpne låseklipsene (8) ved å trekke i underkanten av klipsene. 3. Ta av pumpehodet (17). 4. Ta ut alle inn-

satsene (7). Pass på: Fyll ikke filterinnsatsene for mye, da det fører til at de ikke sitter nøyaktig. 5. Filterinnsatsene fylles med EHEIM filtermaterialer. 6. Spyl ut fylte filterinnsatser med vann. Henvisning: Enkel rengjøring med EASY CLEAN funksjon.

7. Den fylte filterinnsatsen lukkes med dekkgitteret (5). 8. Ryst filterinnsatsen. Gjenta denne prosessen med alle

filterinnsatsene. Obs: Legg hvit filterluv inn i den øverste filterinnsatsen og lukk til med dekkgitteret. 9. Sett de filterinnsatsene i følgende rekkefølge inn igjen i filterbeholderen (9): Ved professionel 4+ - 250 (type 2271) og 250T (type 2371): 1. Filterinnsats med EHEIM MECH pro. 2. Filterinnsats med EHEIM SUBSTRAT pro, hvit luv og dekkgitter. Ved professionel 4+ - 350 (type 2273), 350 T (type 2373) og professionel

5. Tilkobling og oppstart (Filter)

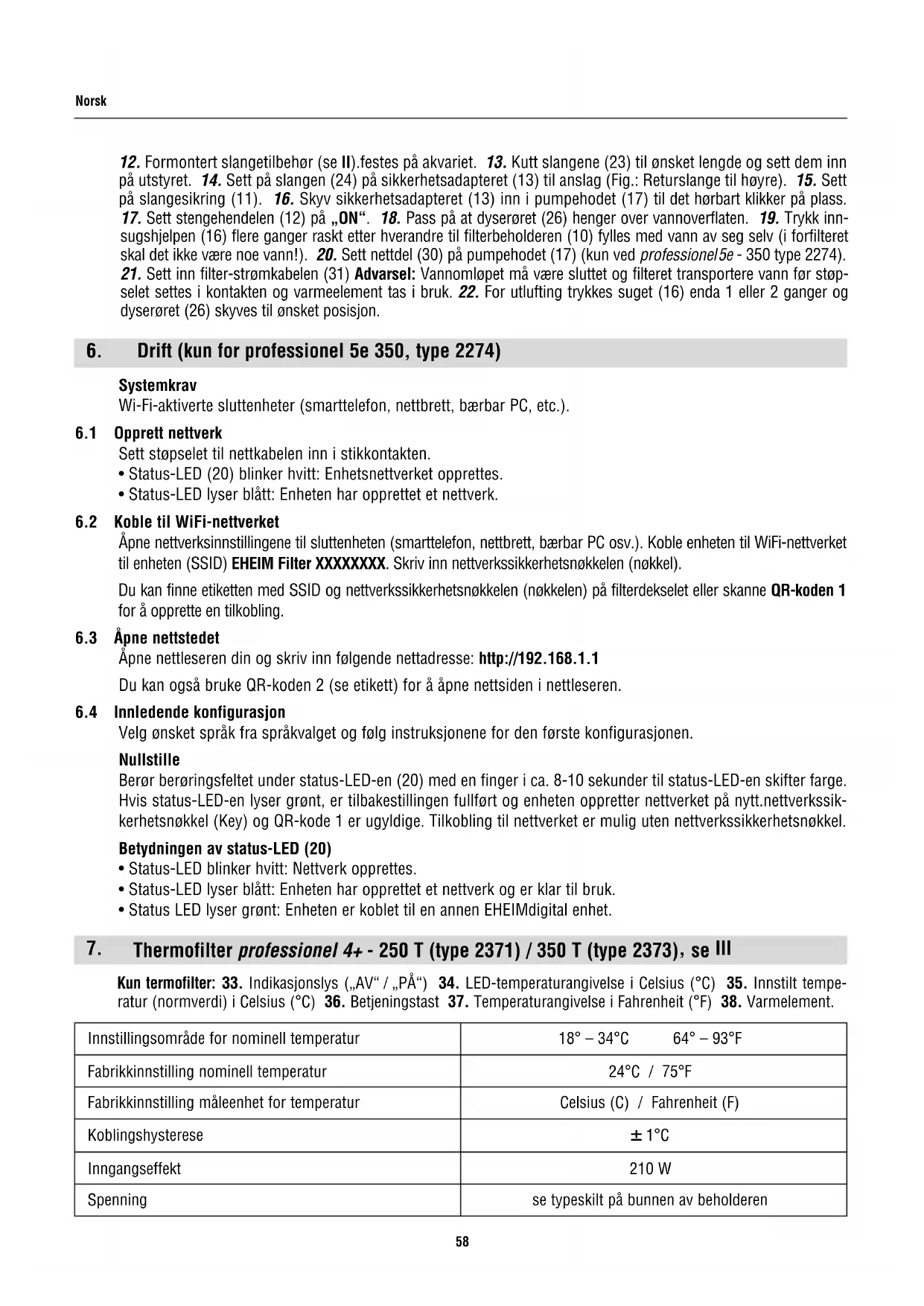

12. Formontert slangetilbehør (se II).festes på akvariet. 13. Kutt slangene (23) til ønsket lengde og sett dem inn

på utstyret. 14. Sett på slangen (24) på sikkerhetsadapteret (13) til anslag (Fig.: Returslange til høyre). 15. Sett på slangesikring (11). 16. Skyv sikkerhetsadapteret (13) inn i pumpehodet (17) til det hørbart klikker på plass.

17. Sett stengehendelen (12) på „ON“. 18. Pass på at dyserøret (26) henger over vannoverflaten. 19. Trykk inn-

sugshjelpen (16) flere ganger raskt etter hverandre til filterbeholderen (10) fylles med vann av seg selv (i forfilteret skal det ikke være noe vann!). 20. Sett nettdel (30) på pumpehodet (17) (kun ved professionel

21. Sett inn filter-strømkabelen (31) Advarsel: Vannomløpet må være sluttet og filteret transportere vann før støp-

selet settes i kontakten og varmeelement tas i bruk. 22. For utlufting trykkes suget (16) enda 1 eller 2 ganger og dyserøret (26) skyves til ønsket posisjon. Systemkrav Wi-Fi-aktiverte sluttenheter (smarttelefon, nettbrett, bærbar PC, etc.).

6.1 Opprett nettverk

Sett støpselet til nettkabelen inn i stikkontakten.

• Status-LED (20) blinker hvitt: Enhetsnettverket opprettes.

• Status-LED lyser blått: Enheten har opprettet et nettverk.

6.2 Koble til WiFi-nettverket

Åpne nettverksinnstillingene til sluttenheten (smarttelefon, nettbrett, bærbar PC osv.). Koble enheten til WiFi-nettverket til enheten (SSID) EHEIM Filter XXXXXXXX. Skriv inn nettverkssikkerhetsnøkkelen (nøkkel). Du kan finne etiketten med SSID og nettverkssikkerhetsnøkkelen (nøkkelen) på filterdekselet eller skanne QR-koden 1 for å opprette en tilkobling.

Åpne nettleseren din og skriv inn følgende nettadresse: http://192.168.1.1 Du kan også bruke QR-koden 2 (se etikett) for å åpne nettsiden i nettleseren.

6.4 Innledende konfigurasjon

Velg ønsket språk fra språkvalget og følg instruksjonene for den første konfigurasjonen. Nullstille Berør berøringsfeltet under status-LED-en (20) med en finger i ca. 8-10 sekunder til status-LED-en skifter farge. Hvis status-LED-en lyser grønt, er tilbakestillingen fullført og enheten oppretter nettverket på nytt.nettverkssik- kerhetsnøkkel (Key) og QR-kode 1 er ugyldige. Tilkobling til nettverket er mulig uten nettverkssikkerhetsnøkkel. Betydningen av status-LED (20)

• Status-LED blinker hvitt: Nettverk opprettes.

• Status-LED lyser blått: Enheten har opprettet et nettverk og er klar til bruk.

Fra fabrikken er normtemperaturen satt til = 24°C (75°F). Temperaturinnstilling: D Hold betjeningstasten (36) inne ca. 3 sekunder. Normtemperatur-lyset blinker (lysene for temperaturangivelse (34) og normtemperatur blinker (35)). E Trykk kort på betjeningstasten for å stille inn ønsket normtemperatur. 1x trykk = økning med 1°C (2°F). Når maksimal verdi på 34°C (93°F) er nådd, begynner visningen på 18°C (64°F) igjen. F Når ønsket normverdi er stilt inn, ventes til lyset blinker igjen. Deretter holdes betjeningstasten (36) trykket i ca. 3 sek. for å lagre ønsket normtemperatur. Hvis det ikke skjer noe i løpet av 15 sek. vil systemet gå tilbake til visnings-mo- dus og forrige innstilling opprettholdes (barnesikring).

Senk temperaturen i omgivelsene. vises avvekslende. vanntemperatur. Oppvarmingen har ingen kjølefunksjon.

A Indikasjonslyset (33) lyser ikke = Varmelementet av. B Indikasjonslyset (33) lyser = Varmelementet koblet inn.

Betjeningsfeltet viser hvilke filterdeler som må rengjøres.

Ved redusert filtereffekt må man utføre vedlikeholdsarbeid (ca. hver 3. til 6. måned).

Rengjør først forfilteret (8.1).

Hvis rengjøring av forfilter ikke er tilstrekkelig: Rengjør alle filterinnsatsene (hovedrengjøring 8.2).

Hvis hovedrengjøring ikke er tilstrekkelig: Rengjør pumpekammer (8.3). 8 Vedlikehold og stell Merk: Blå filtermatte skiftes etter 3. rengjøring.

filteret (4), filterinnsatsen med dekkgitteret (5) og den hvite filtermatten (6) tas bort. Den hvite filtermatten (6) skiftes ved hver rengjøring. 4. Ta ut alle filterinnsatsene. 5. Skyll filterinnsatsene (7) og filtermassene med vann (se EASY CLEAN funksjon, Kap. 5 Trinn 7 + 8) til det ikke lenger er noe synlig turbiditet. 6. Tøm filterbeholderen (9). Merk: Trinnene 7 til 8 skal kun gjennomføres ved hver tredje til fjerde hovedrengjøring. Ved å blande brukt og ny substratmasse beholder man de nødvendige bakteriekulturene. Pass på: Fyll ikke filterinnsatsene for mye, da de ellers ikke sitter nøyaktig.

Pass på: Keramisk aksel kan knekke. Rengjør forsiktig!

1. Ta av sikkerhetsadapter (13) og pumpehode (17) (Kap. 5 Trinn 1 - 3). 2. Vri og ta av pumpedekselet (23).

3. Ta av pumpehjulet (22). 4. Rengjør pumpekammer, pumpedeksel, pumpehjul og smørekanal med EHEIM-

8. Ta av og rengjør klemmer (14) og flottør (15) på oversiden av pumpehodet (17). 9. Monter tilbakeslags-

ventil (14/15) (pass på monteringsstilling. Flottøren (15) må bevege seg fritt). 10. Sett på pumpehodet (17) (pass på monteringsstillingen) og lukk låseklipsene (8). 11. Ta i bruk filtersystemet (Kap. 5 Trinn 16 - 22).

8.3 Rengjøre pumpekammer

vendig rengjøres de og behandles med EHEIM-spray (Nr.: 4001000). 10. Forfilterlokket (3) må bevege seg fritt.

11. Sett på pumpehodet (17) (pass på monteringsstillingen) og lukk låseklipsene (8). 12. Ta i bruk filtersyste-

met (Kap. 5 Trinn 16 - 22). 9 Hva skal man gjøre hvis . . . . . . filteroverdelen kan ikke lukkes? Årsak Avhjelp Filterinnsatsene er feil montert. Skyv filterinnsatsene og forfilteret inn slik at de flukter over hverandre. Filterinnsatsene er overfylte. Filterinnsatsene må ikke overfylles. Rengjør eventuelt flater som støter mot hverandre. Profiltetningen er ikke riktig montert. Sett tetningen riktig inn i den dertil beregnede noten på filteroverdelen. Kontroller for skader, skift den eventuelt ut. . . . filteret på overdelen er utett? Årsak Avhjelp Lukkeclips ikke riktig lukket. Lukk alle lukkeclips riktig.Norsk

. . . innsugningshjelpen ikke funksjoner? Årsak Avhjelp Forfilterlokk i forfilteret ikke lukket. Kontroller området ved forfilterlokket for tilsmussing og rengjør. Forfilterlokket må bevege seg fritt (se Kap. 8.2 Trinn 13). Forfilteret er fylt med vann. Tøm forfilteret og gjenta innsugningsprosedyren. Innsugningen funksjonerer bare når forfilteret er tomt! Tilbakeslagsventil tilsmusset/defekt. Rengjør eller om nødvendig skift tilbakeslagsventilen (se Kap. 8.3). . . . pumpen ikke arbeider? Årsak Avhjelp Ingen forbindelse til strømnettet. Sett i nettstøpslet.

Aksel brukket. Sett i ny aksel (se reservedelslisten). Pumpehjulet mangler eller er blokkert Sett inn pumpehjulet, gjør rent pumpekammeret. p.g.a. gruskorn, sneglehus el.lign. Årsak Avhjelp Tetningsflater eller profiltetning Gjør ren tetningsflatene og sprøyt litt EHEIM silikonfett-spray tilsmusset. (Nr.: 4001000) på dem. Tetning ikke montert, feil innlagt Sett tetningen riktig inn eller skift den ut. eller skadet. . . . filtereffekten er betydelig redusert? Årsak Avhjelp Sikkerhetsadapterens armstilling Kontroller armstillingen og korriger den. ikke riktig. Sikkerhetsadapter tilsmusset. Ta av sikkerhetsadapteren, åpne sperrearmen og gjør ren åpningene med rengjøringsbørsten (Nr.: 4005570). Slangeinstallasjon. Kontroller slangeinstallasjon m.h.t. knekk eller sterke tverrsnittsinnsnevringer. Slangeinstallasjon tilsmusset. Rengjør slangeinstallasjon med jevne mellomrom; d.v.s. trekk uni- versal-rengjøringsbørsten (Nr.: 4005570) gjennom sugeledningene og trykkledningen og også gjennom innsugningsrørene og dyserøret. Innsugningskurven er tilstoppet. Fjern grovt smuss, gjør ren filterkurven. Filtermasse sterkt tilsmusset. Gjør ren filtermassene. Filtermasser avfylt i nettposer. Langtidsfiltermedier må aldri avfylles i nettposer eller nylonstrømper. Dette fører til at pumpens effekt reduseres drastisk i løpet av kort tid. Filtermasse ikke riktig renset. Ta filtermassen ut av filermassekurven for rengjøring og skyll den grundig med lunkent vann. Feil oppbygning av filtermasse. Kontroller filermasse-oppbygningen med hensyn på den sjiktfiltrering som vi anbefaler. Fyll EHEIM MECH på den nederste filterinnsatsen til like under kanten. Fyll SUBSTRAT pro på de to etterfølgende filterinnsatsene, likeledes til like under kanten. Den hvite filtermatten må aldri legges inn under bøylen.Norsk

. . . det er luft i filteret? Årsak Avhjelp Filterets plassering. Overkanten av pumpehodet bør ligge minst 10 cm under vannoverflaten. En plassering under akvariet er enda bedre. Det suges inn luft via slangeinstallasjonen. Kontroller om slangeforbindelsen sitter riktig, skift eventuelt ut slangene. Ytterligere luftforsyning (membranpumpe). Utstrømmeren må ikke installeres i nærheten av innsugningsrøret. Filtermassene sterkt forurenset. Rens filtermassene. Filtermasser avfylt i nettposer. Langtidsfiltermedier må aldri avfylles i nettposer eller nylonstrømper. Dette fører til at pumpens effekt reduseres drastisk i løpet av kort tid. . . . pumpen lager mye støy? Årsak Avhjelp Keramikkhylse ikke montert Monter keramikkhylsen korrekt, skift den om nødvendig eller montert feil. (kun ved professionel 5e - 350 type 2274). Keramisk aksling er brukket. Skift den keramiske akslingen. Årsak Avhjelp Filtermatte ikke utskiftet. Skift ut filtermatten etter hver rengjøring (Nr.: 2616805). Pumpe tilsmusset. Gjør ren pumpekammeret, kjøle- og smørekanalen med rengjørings- børste-settet (Nr.: 4009560) (se Kap. „Vedlikehold og stell“). Vannkretsløpet ikke riktig. Ta filteret i bruk ved innsugning (som beskrevet i veiledningen. Pass på at vannets returløp (trykksiden) befinner seg over vann- overflaten mens påfyllingen pågår, slik at apparatet utluftes optimalt. For meget tilbehør installert Tilsluttet tilbehør reduserer filtereffekten. Kontroller og fjern eventuelt på slangesystemet. unødvendig tilbehør eller la dette arbeide via et separat vannkretsløp. Lagring

1. Ta apparatet ut av akvariet.

2. Rengjør apparatet.

Afbryd principielt alle apparater i akvariet fra lysnettet, hvis de ikke anvendes, før dele monteres eller afmonteres, og før alle former for rengøring og vedligeholdelse.

Sæt stikket på netkablet i stikkontakten.

Udfør vedligeholdelse (ca. hver 3. til 6. måned) når filtereffekten formindskes.
