ION Charles i9 - Robotický vysávač Niceboy - Bezplatný návod na obsluhu

Typ produktu	Robotický vysávač
Značka / Model	Niceboy ION Charles i9
Rozmery	346 x 340 x 99 mm
Hmotnosť	3,1 kg
Batéria	Lítium-iónová 5000 mAh, 14,4 V
Výkon	40 W
Kapacita nádoby na prach	350 ml
Kapacita nádrže na vodu	450 ml
Filter	HEPA vysokej účinnosti
Pripojenie	WiFi cez aplikáciu Niceboy ION
Navigácia	Radarový laser, infračervené senzory, senzory na schody
Hlavné funkcie	Naprogramované čistenie, automatický návrat, mapovanie, vysávanie a umývanie
Hlavná kefa	Jednotlivý valec
Bočné kefy	2 (jeden pár)
Súčasť balenia	Nabíjacia základňa, adaptér, 2 HEPA filtre, 2 bočné kefy, nádrž na vodu, 2 handričky, čistiaca kefa
Bezpečnosť	Senzory na schody, nárazník, detekcia prekážok
Údržba	Pravidelné čistenie kief, filtrov, senzorov; aktualizácia firmvéru cez app
Napájanie	100-240 V (adaptér), výstup 24 V / 1 A
Typ lasera	Trieda 1, bezpečný pre oči

Často kladené otázky - ION Charles i9 Niceboy

Čo robiť, ak sa zariadenie nezapne?

Batéria je slabá, nabite zariadenie pred použitím. Skontrolujte tiež, či je teplota okolia medzi 0 a 40 °C.

Ako vrátiť zariadenie na nabíjaciu základňu?

Uistite sa, že je okolo základne dostatok miesta (1 m z každej strany, 2 m vpredu). V prípade potreby vyčistite nabíjacie elektródy.

Prečo vysávač vydáva nezvyčajný hluk?

Skontrolujte a vyčistite cudzie predmety na valcovej kefe, bočnej kefe, hnacom koliesku a stredovom koliesku.

Ako pripojiť vysávač k aplikácii?

Stiahnite si aplikáciu Niceboy ION, zapnite vysávač, potom súčasne stlačte tlačidlá napájania a nabíjania na 3 sekundy, aby ste resetovali WiFi. Postupujte podľa krokov v aplikácii.

Naprogramované čistenie nefunguje?

Uistite sa, že batéria je dostatočne nabitá a že zariadenie je pripojené k WiFi sieti. Inak sa naplánovaná úloha nedá synchronizovať.

Ako vyčistiť HEPA filter?

Vyberte zberač prachu, otvorte veko, potom vyberte HEPA filter. Vyčistite ho kefou a umyte prvý stupeň filtra vodou. Pred opätovným zložením nechajte úplne vyschnúť.

Vysávač sa nevracia na základňu?

Skontrolujte, či nie sú okolo základne prekážky a či sú nabíjacie elektródy čisté. Uistite sa tiež, že základňa je pripojená k napájaniu.

Je potrebné nabíjať 24 hodín pred prvým použitím?

Nie, lítium-iónová batéria nemá pamäťový efekt. Zariadenie môžete používať hneď, ako je úplne nabité.

Je radarový laser nebezpečný?

Nie, ide o laser triedy 1 v súlade s normami bezpečnosti očí. Je pre človeka neškodný.

Ako resetovať WiFi?

Súčasne stlačte tlačidlá napájania a nabíjania na približne 3 sekundy, kým nebudete počuť hlasovú správu a kontrolka WiFi pomaly bliká.

NÁVOD NA OBSLUHU ION Charles i9 Niceboy

1.1..... Servisné obmedzenie

1.2..... Batéria a nabíjanie

1. ......Bezpečnostné opatrenia

2. .....Informácie k produktu

3.3..... Špecifikácia

6.2..... Čistenie bočnej kefy

6.3..... Batéria

6.5..... Univerzálne koliesko

6.6..... Aktualizácia firmvéru

1. ......Riešenie problémov

2. ....Často kladené otázky

3. ......Zoznam balenia

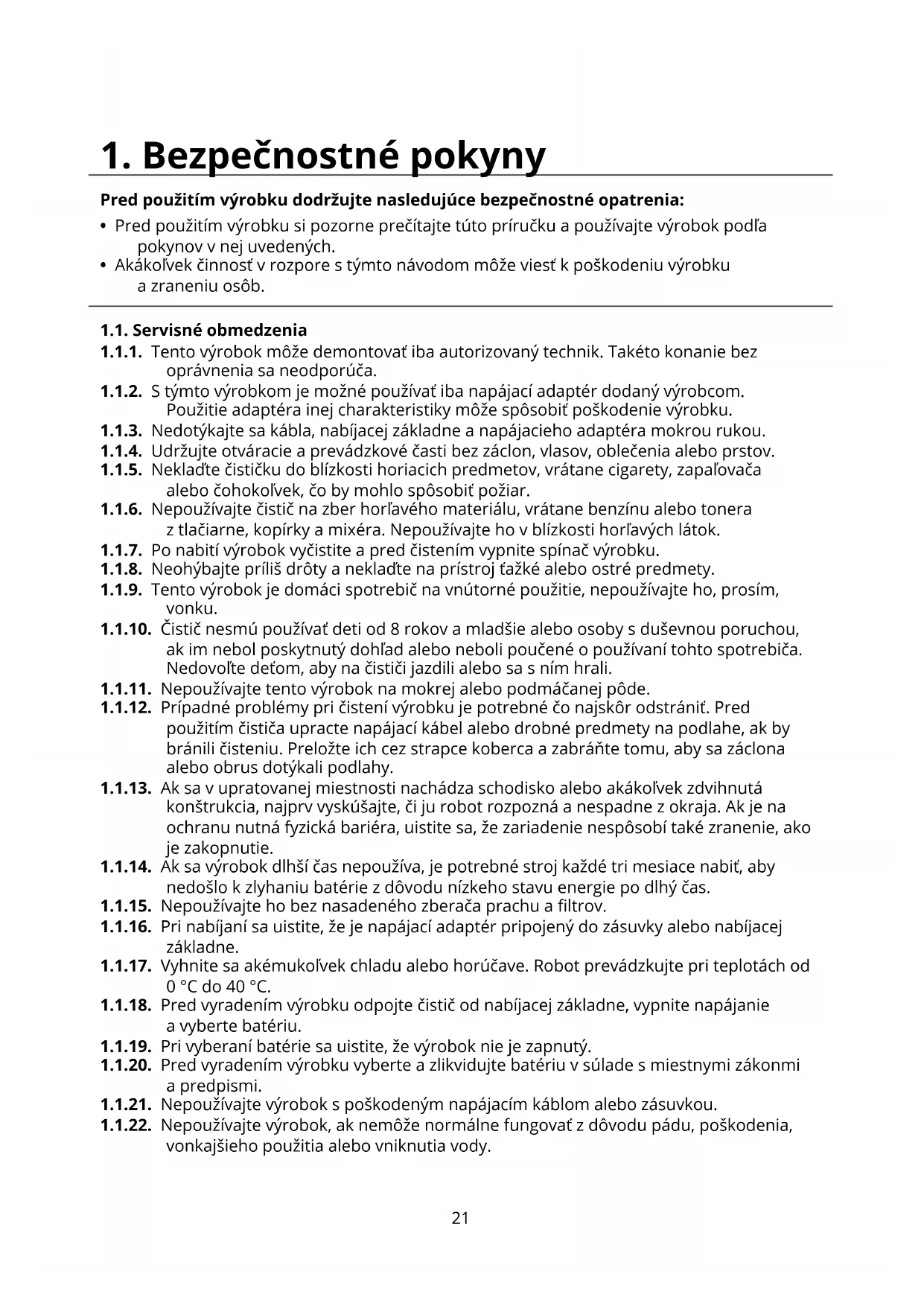

Pred použitím výrobku dodržujte nasledujúce bezpečnostné opatrenia:

• Pred použitím výrobku si pozorne prečítajte túto príručku a používajte výrobok podľa pokynov v nej uvedených.
• Akákolvek činnost v rozpore s týmto návodom môže viest k poškodeniu výrobku a zraneniu osôb.

1.1. Servisné obmedzenia

1.1.1. Tento výrobok môže demontovať iba autorizovaný technik. Takéto konanie bez oprávnenia sa neodporúča.
1.1.2. S týmto výrobkom je možné používať iba napájací adaptér dodaný výrobcom. Použitie adaptéra inej charakteristiky môže spôsobít poškodenie výrobku.
1.1.3. Nedotýkajte sa kábla, nabíjacej základne a napájacieho adaptéra mokrou rukou.
1.1.4. Udržujte otváracie a prevádzkové časti bez záclon, vlasov, oblečenia alebo prstov.
1.1.5. Nekladte čističku do blízkosti horiacich predmetov, vrátane cigarety, zapalovača alebo čohokolívek, čo by mohlo spôsobit požiar.
1.1.6. Nepoužívajte čistič na zber horľavého materiálu, vrátane benzínu alebo tonera z tlačiarne, kopírky a mixéra. Nepoužívajte ho v blízkosti horľavých látok.
1.1.7. Po nabití výrobok vyčistite a pred čistením vypnite spínač výrobku.
1.1.8. Neohýbajte príliš drôty a nekladte na prístroj tažké alebo ostré predmety.
1.1.9. Tento výrobok je domáci spotrebič na vnútorné použitie, nepoužívajte ho, prosím, vonku.
1.1.10. Čistič nesmú používať deti od 8 rokov a mladšie alebo osoby s duševnou poruchou, ak im nebol poskytnutý dohlad alebo neboli poučené o používaní tohto spotrebiča. Nedovolte deťom, aby na čističi jazdili alebo sa s ním hrali.
1.1.11. Nepoužívajte tento výrobok na mokrej alebo podmáčanej pôde.
1.1.12. Prípadné problémy pri čistení výrobku je potrebné čo najskôr odstrániť. Pred použitím čističa upracte napájací kábel alebo drobné predmety na podlahe, ak by bránili čisteniu. Preložte ich cez strapce koberca a zabráňte tomu, aby sa záclona alebo obrus dotýkali podlahy.

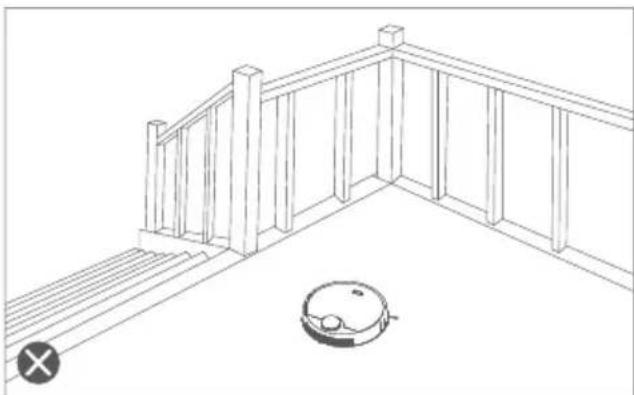

1.1.13. Ak sa v upratovanej miestnosti nachádza schodisko alebo akákolívek zdvihnutá konštrukcia, najprv vyskúšajte, či ju robot rozpozná a nespadne z okraja. Ak je na ochranu nutná fyzická bariéra, uistite sa, že zariadenie nespôsobí také zranenie, ako je zakopnutie.
1.1.14. Ak sa výrobok dlhší čas nepoužíva, je potrebné stroj každé tri mesiace nabit, aby nedošlo k zlyhaniu batérie z dôvodu nízkeho stavu energie po dlhý čas.
1.1.15. Nepoužívajte ho bez nasadeného zberača prachu a filtrov.
1.1.16. Pri nabíjaní sa uistite, že je napájací adaptér pripojený do zásuvky alebo nabíjacej základne.
1.1.17. Vyhnite sa akémukol'vek chladu alebo horúčave. Robot prevádzkujte pri teplotách od 0 °C do 40 °C.
1.1.18. Pred vyradením výrobku odpojte čistič od nabíjacej základne, vypnite napájanie a vyberte batériu.
1.1.19. Pri vyberaní batérie sa uistite, že výrobok nie je zapnutý.
1.1.20. Pred vyradením výrobku vyberte a zlikvidujte batériu v súlade s miestnymi zákonmi a predpismi.
1.1.21. Nepoužívajte výrobok s poškodeným napájacím káblom alebo zásuvkou.
1.1.22. Nepoužívajte výrobok, ak nemôže normálne fungovať z dôvodu pádu, poškodenia, vonkajšieho použitia alebo vniknutia vody.

1.2.4. Neumiestňujte nabíjací stojan a hlavný prístroj do blízkosti zdroja tepla, ako sú vyhrievacie telesá, indukčné variče, rúry a pod.

1.2.5. Nikde výrobok neutierajte vlhkou handričkou alebo akoukolvek tekutinou.

1.2.7. Ak je napájací kábel poškodený alebo zlomený, okamžite ho prestaňte používať a včas nás kontaktujte, aby sme zvolili vhodný spôsob kúpy originálneho napájacieho kábla na výmenu.

1.2.8. Uistite sa, že je hlavný stroj na prepravu vypnutý, a odporúčame ho zabaliť s originálnou škatulou.

Používatelia, ktorí majú v dome zdvojenú konštrukciu, ako sú schody apod., by mali mať na pamäti, že je prísne zakázané používať výrobok v prostredí bez ohradenia, ktoré je vyššie než prostredie pre rodinné aktivity.

3. Informácie k produktu

Krátke stlačenie: dobíjanie/pauza Dlhé stlačenie: časovanie čistenia

2. Svetelná indikácia WiFi

Pomalé blikanie: čakanie na pripojenie

Normálne svieti: WiFi je pripojená Rýchle blikanie: pripojenie WiFi sa nepodarilo

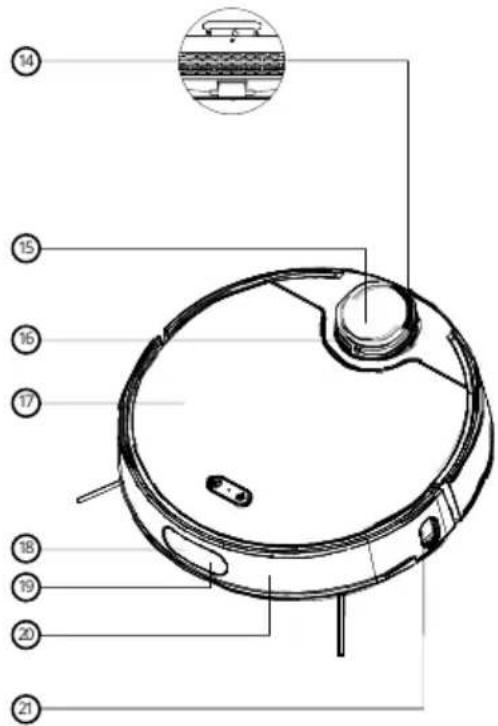

3. Napájacie tlačidlo:

Krátké stlačenie: zametanie/pauza Dlhé stlačenie: zapnutie/vypnutie Farba kontrolky napájania: Biela: Výkon > 20 % Červená: Výkon < 20 % Blikajúca kontrolka: Nabíjanie Červené rýchle blikanie: Porucha

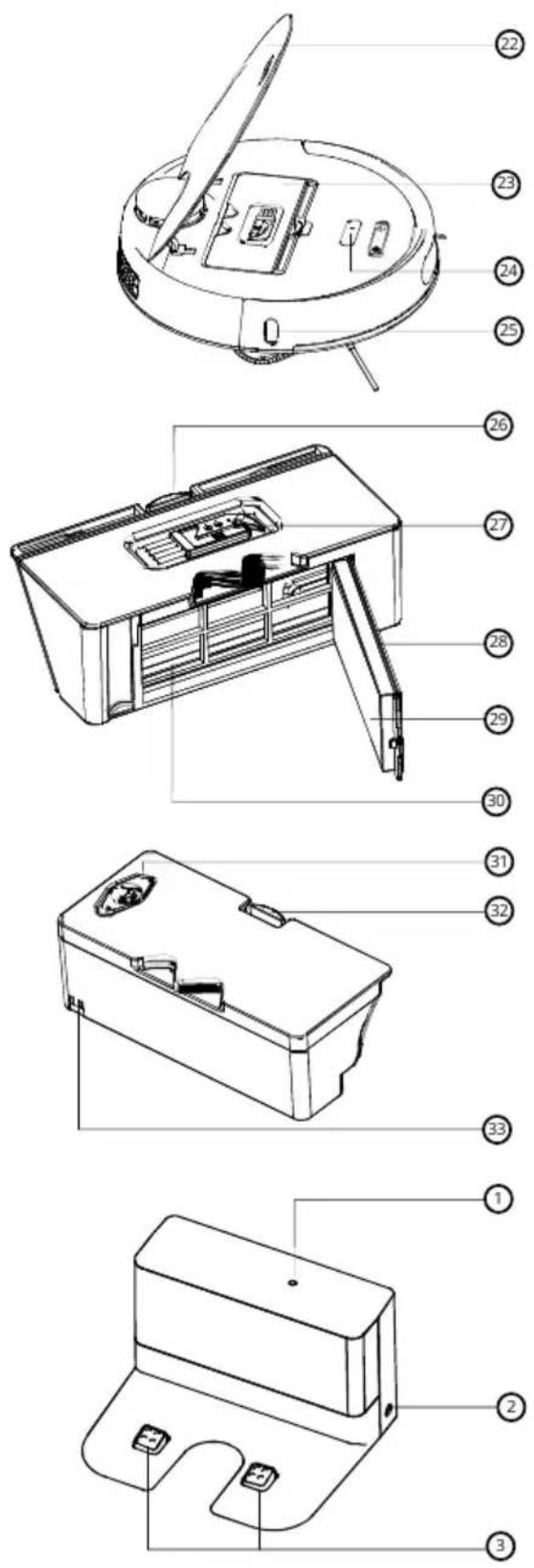

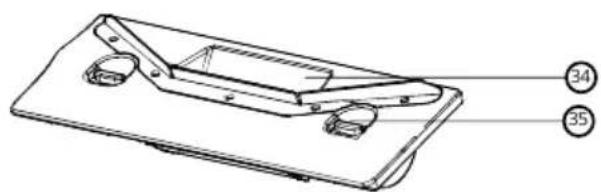

3. Informácie k produktu

1. Kryt stroja
2. Prachová schránka
3. Tlačidlo na resetovanie

4. Senzor steny

5. Spona prachovej schránky

6. Čistiaca kefa

7. Držiak filtra

8. Vysokoúčinný filter (HEPA)

9. Primárny filter

10. Tesniaci uzáver

11. Spona vodnej nádrže
12. Nabíjací pin

1. Prívod vody pre handru
2. Pevná spona
3. Spona na handru

3.2. Dokovacia stanica

1 Led dioda
2 Napájacie rozhranie
3 Nabíjacie elektróda

3. Informácie k produktu

3.2. Špecifikácia

Rozmery L346 * W340 * H99 mm

Spôsob pripojenia WiFi

4.1.1 V prípade, že sa prístroj nabíja na nabíjacom stojane, automaticky sa zapne.

1. Indikačná kontrolka
2. Napájacie rozhranie
3. Nabíjacie elektróda

Dbajte na to, aby v priestore 1 m po oboch stranách a 2 m pred nabíjacím stojanom neboli žiadne prekážky.

2.1. Po skončení upratovania sa prístroj automaticky vráti do nabíjacieho stojana na nabíjanie. Ak sa nemôže vrátiť na nabíjací stojan, pokúste sa odstrániť prekážky v okolí nabíjacieho stojana alebo vysávač odneste spät na nabíjací stojan na nabíjanie.

2.2. Ak je počas čistenia stav batérie stroja nižší než 20 %, automaticky sa vráti do nabíjacieho stojana na nabitie. Po úplnom nabití batérie sa automaticky vráti do miesta prerušenia a dokončí čistenie.

2.3. Ak sa stroj automaticky vypne z dôvodu nízkej energie, môžete ho ručne vrátiť do nabíjacieho stojana na nabitie. Uistite sa, že je nabíjacia elektróda v dobrom kontakte, a skontrolujte, či svieti kontrolka indikácie nabíjania.

Ako používať prachovú nádobu a HEPA filter

1. Vybratie prachovej nádoby

Pozor: Neodlamujte západku prachového boxu v odliatku lomu.

1. Otvorte veko a vyprázdnite prach.

2. Otvorte držiak filtra na prachovom boxe a vyberte HEPA filter.

1. Najprv vyberte nádobu na prach.

2. Otvorte tesniace tlačidlo nádržky na vodu a naplňte ju vodou, potom zakryte tesniace veko a vložte nádržku do robota.

3. Pripevnite mopovaciu handru na spodnú časť zariadenia.

Poznámky:

1. Pred naplnením vyberte nádržku na vodu, nenaplňujte nádržku vnútri zariadenia.
2. Pred nasadením nádržky na vodu a handry robot odpojte a vysušte.
3. Neodlamujte sponu nádržky na vodu v prípade jej zlomenia.

4. Návod na obsluhu

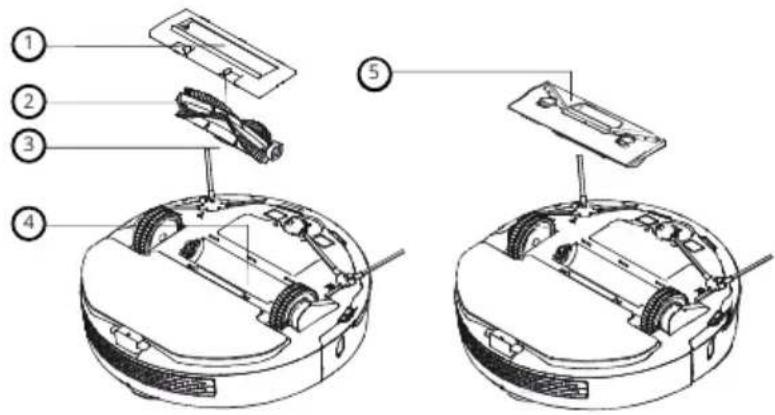

4.5. Jednoduchá nasávacia a valcová kefa

Stlačte sponu na kryte valcovej kefy, potom kryt kefy aj s kefou odoberte. Po prispôsobení polohy spony zatlačte jednotnú nasávaciu zostavu do drážky.

1. Kryt valcovej kefy
2. Spona
3. Valcová kefa
4. Drážka valcovej kefy
5. Jednotlivá nasávacia zostava

5. Pripojenie aplikácie

1. Stiahnite si aplikáciu naskenovaním QR kódu pomocou mobilného telefónu alebo vyhľadajte "Niceboy ION" v obchode s mobilnými aplikáciami a stiahnite si aplikáciu. Pred použitím tejto funkcie sa uistite, že je váš mobilný telefón pripojený k Wi-Fi.
   2 Otvorte aplikáciu "Niceboy ION" a založte si nový účet alebo použite existujúci účet.
   3 Zapnite robotický vysávač a počkajte, až sa ozve hlasový pokyn "Dobrý deň, hlásim, že som pripravený". Následne stlačte súčasne obe tlačidlá na vrchnej strane zariadenia približne po dobu 3 sekúnd, kým sa neozve hlasový pokyn "WiFi bola vynulovaná". LED diódy budú následne blikat pomalým prerušovaným svetlom.
   4 Otvorte aplikáciu "Niceboy ION" a kliknutím na "+" pridajte zariadenie. Kliknite na "Robotické vysávače" a vyberte "Charles 19".
   5 Zvolte vašu WiFi a zadajte heslo, následne kliknite na "Đalší".
   6 pravom hornej rohu prepnite nastavenie z "EZ MODE" na "AP MODE" a zaškrtnite "Potvrdit, že indikátor bliká pomaly, následne kliknite na" Ďalší".
   7 V d'alšom kroku sa pripojte k WIFI hotspotu vysávača. Prejdite do nastavenia WIFI vášho telefónu a pripojte sa k zariadeniu s menom "SmartLifeXXXX". Po pripojení k hotspotu sa vrátte do aplikácie, kde začne párovanie s vysávača. Po prepojení vysávače a mobilné aplikácie zaznie hlasový pokyn "Momentálne zistujem všetky informácie o používatelovi." a po úspešnom spárovaní zaznie "Úspešne som sa pripojil k sieti. Čo nás čaká d'alej?"

V prípade zmeny konfigurácie routeru alebo hesla, prípadne nemožnosti pripojenia mobilného telefónu k zariadeniu z iných dôvodov, resetujte WiFi zariadení pre spárovanie.

Spôsob resetovanie:

Po zapnutí zariadenia stlačte súčasne tlačidlo napájania a tlačidlo dobíjania na 3 sekundy, kým nebudete počuť hlasovú výzvu a kontrolka WiFi nebude pomaly blikať, čo znamená, že resetovanie WiFi prebehlo úspešne.

Na plné využitie všetkých funkcií robotického vysávača Charles i9 je nutné využiť aplikáciu Niceboy ION. Funkcie vysávača sú bez aplikácie obmedzené.

6. Údržba

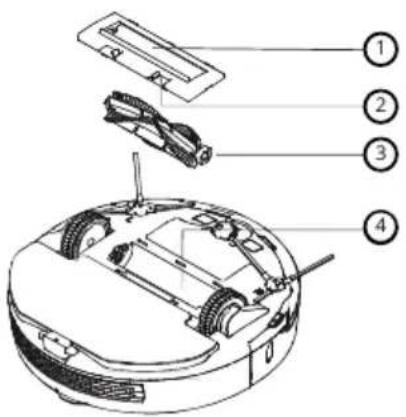

6.1. Čistenie stredovej kefy

Otočte stroj a stlačte sponu na kryte stredovej kefy z oboch koncov, aby ste vybrali stredovú kefu.

Vyčistite závity na stredovej kefe zodpovedajúcou čistiacou kefou. Po vyčistení nasadte stredovú kefu a upevnite kryt.

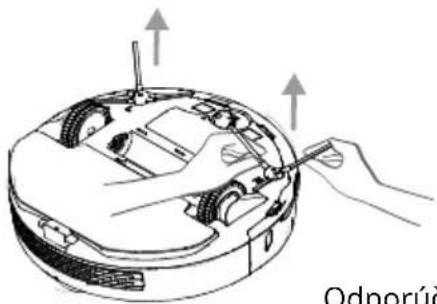

6.2. Čistenie bočnej kefy

1. Otočte stroj, zdvihnite l'avú a pravú kefu a vytiahnite ich.
2. Vyčistite obe bočné kefy a ich ložiská.
3. Vyrovnajte bočnú kefu s jej ložiskom na stroji a pevným stlačením namontujte ľavú a pravú kefu.

Odporúčame pravidelne čistiť bočnú kefu;

Ak je bočná kefa poškodená, vytiahnite poškodenú bočnú kefu priamo a novú bočnú kefu zarovnajte s jej ložiskom a pevne pritlačte.

6.3. Batéria

1. Vysokovýkonný lítium-iónový akumulátor je zabudovaný v stroji. Batéria nemá pamätový efekt a nie je potrebné sa obávať opakovaného nabíjania/vybíjania.
2. Aby ste zachovali najlepší výkon, nechajte stroj nabíjať na nabíjacom stojane.
3. Po úplnom nabití stroj vypnite, ak ho pravidelne nepoužívate. Dlhodobé udržiavanie nabíjania môže poškodiť batériu.

1. Skontrolujte a aktualizujte firmvér prostredníctvom nastavenia aplikácie Niceboy ION.
2. Pri aktualizácii sa uistite, že sa robot nabíja a batéria je vyššie než 60 %, pozrite postup v návode na obsluhu Niceboy ION.

7. Riešenie problémov

Ak je stroj počas prevádzky chybný, tlačidlo napájania rýchlo bliká červenou farbou. Pri riešení abnormálneho problému sa riadte nasledujúcimi hlasovými pokynmi alebo výzvou v aplikácii.

Hlasová výzva Riešenie problému
Zdá sa, že chýba prachová schránka.	Znovu nainštalujte prachovú schránku alebo pozastavte čistenie stroja.
Zdá sa, že radar na hornej strane je zakrytý. Prosím, vyčistite ho a skúste to znovu.	Skontrolujte a odstráňte cudzie predmety v okolí Lidaru alebo ho premiestnite na iné miesto, aby ste ho mohli znovu spustiť.
Kolieska sa nenachádzajú na zemi. Potrebujem novú polohu, aby som mohol pokračovať v upratovaní.	Presuňte stroj na iné miesto, aby ste mohli znovu začať čistiť.
Senzor chrániaci pred nárazom nie je plne funkčný. Utriete ho, prosím?	Skontrolujte a vyčistite antikolízny senzor a skúste to znovu.
Senzor proti pádu je špinavý. Utriete ho, prosím?	Skontrolujte a vyčistite snímač proti pádu a skúste to znovu.
Môj snímač steny na pravej strane je špinavý. Utriete ho, prosím?	Skontrolujte a vyčistite snímač steny a skúste to znovu.
Zdá sa, že radar na hornej strane je zakrytý. Prosím, vyčistite ho a skúste to znovu.	Skontrolujte a očistite cudzie predmety okolo krytu radaru a skúste to znovu.
Nárazník potrebuje očistiť. Pomôžete mi?	Skontrolujte, či nie je zaseknutý nárazník alebo antikolízny senzor.
Prosím, vyčistite prachovú schránku. Vyčistite, prosím, prachovú schránku.
Moja hlavná kefa sa zdá byť zaseknutá. Pomôžete mi, prosím?	Skontrolujte, či nie je hlavná kefa zamotaná, a vyčistite ju.
Moje stredové koliesko sa, bohužiaľ, zaseklo. Pomôžete mi, prosím?	Skontrolujte, či nie je hlavné koleso zamotané, a vyčistite ho.
Bočná kefa sa zdá byť zaseknutá. Pomôžete mi, prosím?	Skontrolujte, či nie je bočná kefa zamotaná, a vyčistite ju.
Potrebujem si odpočinúť.	Vezmite, prosím, vysávač späť do nabíjacieho stojana.
Dobíjanie sa nepodarilo. Prosím, vrátte ma späť na nabíjaciu stanicu.	Skontrolujte, či je nabíjací stojan pod napätím a čistý od prekážok v okolí nabíjacieho stojana.
Zdá sa, že batéria je prehriata. Vypnite ma, prosím, aby som si mohol odpočinúť.	Skúste stroj reštartovať.
Neznáma oblasť. Nemôžem poupratovať.	Skontrolujte, či je stroj správne pripojený k sieti, a skúste ho premiestnit.

Nie je možné ho zapnút.	Batéria je vybitá, pred použitím ju nabite. Okolitá teplota je príliš nízka alebo vysoká, používajte ju v rozmedzí 0 – 40 °C.
Nie je možné ho nabíjať.	Nabíjací stojan nie je napájaný, uistite sa, že je napájanie úspešne pripojené. Zlý kontakt nabíjacej elektródy – očistite, prosím, elektródu nabíjacieho stojana a elektródu stroja.
Prístroj nie je možné vrátít k nabitiu.	Uistite sa, že je okolo nabíjacieho stojana dostatok priestoru. A uistite sa, že rozpoznávacia plocha na povrchu nabíjacieho stojana je bez prachu a nečistôt.
Prístroj nie je možné nájst v mobilnom telefóne.	Znovu pripojte WiFi a uistite sa, že sietové pripojenie k stroju je úspešné.
Stroj je vypnutý.	Uistite sa, že sietové pripojenie stroja prebehlo úspešne. A uistite sa, že je stroj vždy v dosahu signálu WiFi.
Mobilný telefón a zariadenie nie je možné spárovať.	Uistite sa, že zariadenie a nabíjací stojan sú v dosahu signálu WiFi a že je signál dobrý. Pred spárovaním skúste resetovať WiFi.
Počas čistenia sa ozýva neobvyklý zvuk.	Skontrolujte a očistite cudzie telesá na valcovej kefe, bočnej kefe, hnacom kolese a univerzálnom kolese a očistite podvozok stroja a protizrážkovú lištu.
Čistenie nie je účinné.	Skontrolujte a vyčistite prachový box a filter. Ak je filter upchatý, vymeňte ho. Skontrolujte a vyčistite valcovú kefu, ak je zamotaná.
Časovanie čistenia nefunguje.	Časované čistenie nie je možné spustiť, ak je batéria vybitá. Skontrolujte, či je stroj pripojený k sieti, inak nie je možné úlohu časového čistenia synchronizovať.
Či je potrebné pre prvé použitie nabíjať 24 hodín.	Vstavaná vysokovýkonná lítium-iónová batéria nemá pamäťový efekt a je možné ju používať po úplnom nabití a nie je potrebné ju nabíjať 24 hodín.
Či je potrebné po dokončení nabíjania odpojiť napájanie nabíjacieho stojana.	Pri každodennom používaní je spotreba energie v pohotovostnom režime veľmi nízka, także nie je potrebné vypínať. Udržiavanie stavu nabíjania je prospešné pre najlepší výkon batérie. Ak sa nepoužíva dlhší čas, odpojte napájanie nabíjacieho stojana a vypnite ho na uskladnenie. Odporúča sa nabíjať raz mesačne, aby nedošlo k poškodeniu batérie v dôsledku nadmerného vybitia.
Či je laser vyžarovaný laserovým radarom škodlivý pre človeka.	Stroj využíva moderný a bezpečný laserový radar, ktorý splňa laserovú normu CLASS I a úroveň bezpečnosti očí.

9. Zoznam balenia

Po otvorení balenia nájdete nasledujúci produkt a príslušenstvo, starostlivo ich skontrolujte. (Nasledujúce obrázky slúžia na vašu orientáciu) a podliehajú skutočnému stavu prijatého výrobku.)

Číslo Popis Množstvo
1 Hlavný stroj (vrátane batérie) 1
2 Nabíjacia základňa 1
3 Vysokoúčinný filter 2
4 Bočná kefa 2 páry
5 Napájací adaptér 1
6 Príručka s návodom 1
7 Nádrž na vodu 1
8 Handra 2
9 Súčasť s jedným nasávacím otvorom 1

Uvedený symbol na výrobku alebo v sprievodnej dokumentácii znamená, že použité elektrické alebo elektronické výrobky sa nesmú likvidovať spolu s komunálnym odpadom. S cieľom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde ho prijmú zadarmo. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a prispievate k prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu sa môžu v súlade s národnými predpismi udelit pokuty. Informácie pre používatelov k likvidácii elektrických a elektronických zariadení.

S cieľom správnej likvidácie elektrických a elektronických zariadení pre firemné a podnikové použitie sa obrátte na výrobcu alebo dovozcu tohto výrobku. Ten vám poskytne informácie o spôsoboch likvidácie výrobku a v závislosti od dátumu uvedenia elektrozariadenia na trh vám oznámi, kto má povinnosť financovať likvidáciu tohto elektrozariadenia. Informácie k likvidácii v ostatných krajinách mimo Európskej únie. Vyššie uvedený symbol je platný iba v krajinách Európskej únie. Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie na vašich úradoch alebo u predajcu zariadenia.
