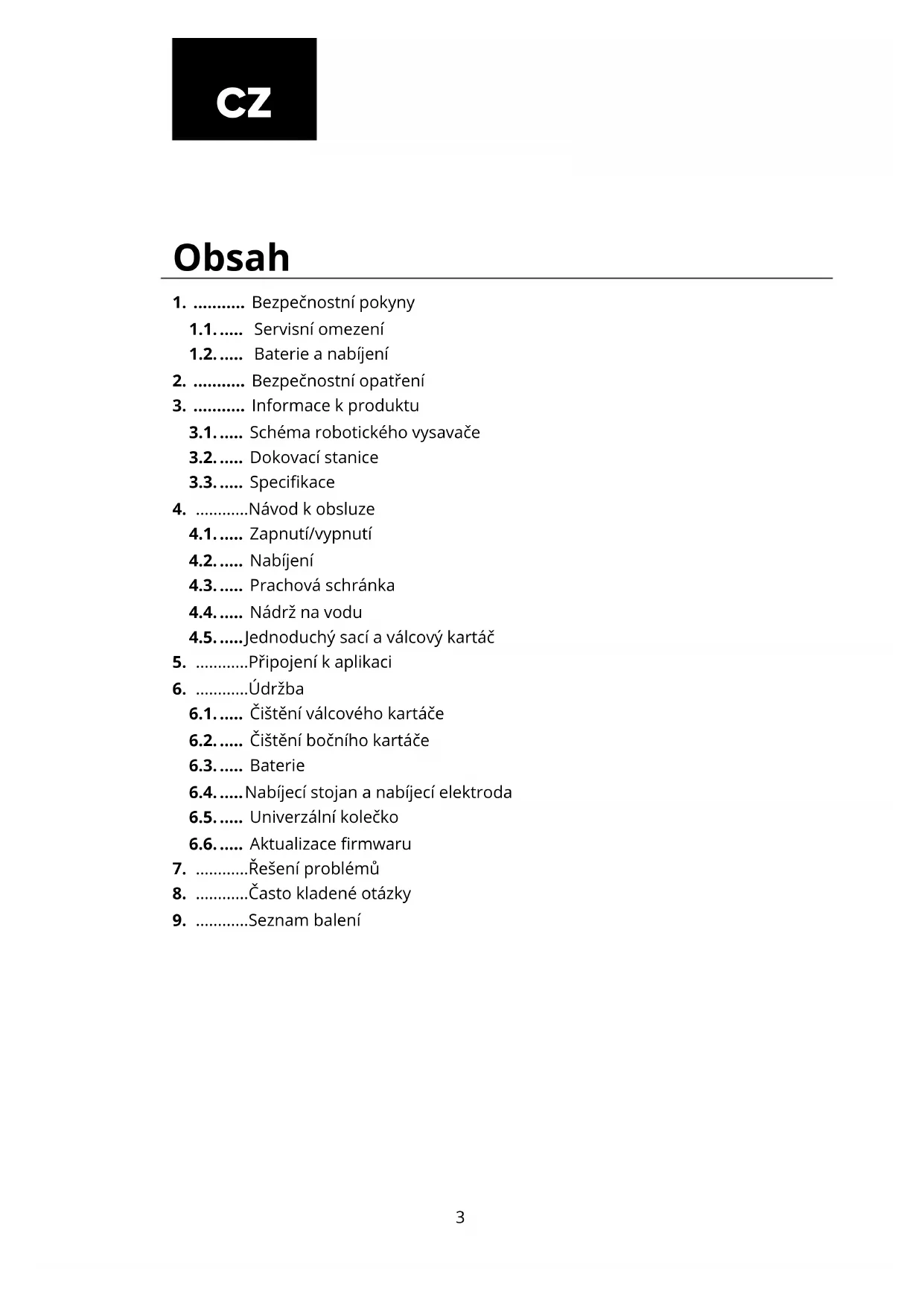

NÁVOD K OBSLUZE ION Charles i9 Niceboy

1. ........... Bezpečnostní pokyny

1.1. ..... Servisní omezení 1.2. ..... Baterie a nabíjení

2. ........... Bezpečnostní opatření

3. ........... Informace k produktu

3.1. ..... Schéma robotického vysavače 3.2. ..... Dokovací stanice 3.3. ..... Specikace

4. ............Návod k obsluze

4.1. ..... Zapnutí/vypnutí 4.2. ..... Nabíjení 4.3. ..... Prachová schránka 4.4. ..... Nádrž na vodu 4.5. ..... Jednoduchý sací a válcový kartáč

5. ............Připojení k aplikaci

6. ............Údržba

6.1. ..... Čištění válcového kartáče 6.2. ..... Čištění bočního kartáče 6.3. ..... Baterie 6.4. ..... Nabíjecí stojan a nabíjecí elektroda 6.5. ..... Univerzální kolečko 6.6. ..... Aktualizace rmwaru

7. ............Řešení problémů

8. ............Často kladené otázky

9. ............Seznam balení 

1. Bezpečnostní pokyny

Před použitím výrobku dodržujte následující bezpečnostní opatření:

• Před použitím výrobku si pečlivě přečtěte tuto příručku a používejte výrobek podle pokynů v ní uvedených.

• Jakákoli činnost v rozporu s tímto návodem může vést k poškození výrobku a zranění osob. 1.1. Servisní omezení

1.1.1. Tento výrobek může demontovat pouze autorizovaný technik.

1.1.2. S tímto výrobkem lze používat pouze napájecí adaptér dodaný výrobcem. Použití

adaptéru jiné charakteristiky může způsobit poškození výrobku.

1.1.3. Nedotýkejte se kabelu, nabíjecí základny a napájecího adaptéru mokrou rukou.

1.1.4. Nedotýkejte se sacího otvoru a pohyblivých částí a zabraňte nasátí záclon, vlasů nebo

1.1.5. Nepokládejte vysavač do blízkosti hořících předmětů, včetně cigarety, zapalovače

nebo čehokoli, co by mohlo způsobit požár.

1.1.6. Nepoužívejte přístroj ke sběru hořlavého materiálu, včetně benzínu nebo toneru

ztiskárny, kopírky. Nepoužívejte jej v blízkosti hořlavých látek.

1.1.7. Po nabití výrobek vyčistěte a před čištěním vypněte spínač výrobku.

1.1.8. Neohýbejte příliš dráty a nepokládejte na přístroj těžké nebo ostré předměty.

1.1.9. Tento výrobek je domácí spotřebič pro vnitřní použití, nepoužívejte jej prosím venku.

1.1.10. Přístroj nesmí používat děti do 8 let nebo osoby s duševní poruchou, pokud jim nebyl

poskytnut dohled nebo nebyly poučeny o používání tohoto spotřebiče. Nedovolte dětem, aby na vysavači jezdily nebo si s ním hrály.

1.1.11. Nepoužívejte tento výrobek na mokré nebo podmáčené ploše.

1.1.12. Případné problémy při čištění výrobku je třeba co nejdříve odstranit. Před použitím

přístroje ukliďte napájecí kabel nebo drobné předměty na podlaze, pokud by bránily čištění. Přehněte lem koberce a zabraňte tomu, aby se záclona nebo ubrus dotýkaly podlahy.

1.1.13. Pokud se v uklízené místnosti nachází schodiště nebo jakákoli vyvíšená konstrukce,

nejprve vyzkoušejte, zda ji robot rozpozná a nespadne z okraje. Pokud je k ochraně nutná fyzická bariéra, ujistěte se, že zařízení nezpůsobí zranění vlivem zakopnutí.

1.1.14. Pokud se výrobek delší dobu nepoužívá, je třeba přístroj každé tři měsíce nabít, aby

nedošlo k selhání baterie z důvodu nízkého stavu energie po dlouhou dobu.

1.1.15. Nepoužívejte jej bez nasazeného sběrače prachu a ltrů.

1.1.16. Při nabíjení se ujistěte, že je napájecí adaptér připojen do zásuvky nebo nabíjecí

1.1.17. Vyhněte se provozu přístroje v chladu nebo horku. Robota provozujte při teplotách

1.1.18. Před vyřazením výrobku odpojte čistič od nabíjecí základny, vypněte napájení

1.1.19. Při vyjímání baterie se ujistěte, že výrobek není zapnutý.

1.1.20. Před vyřazením výrobku vyjměte a zlikvidujte baterii v souladu s místními zákony

1.1.21. Nepoužívejte výrobek s poškozeným napájecím kabelem nebo zásuvkou.

1.1.22. Nepoužívejte výrobek, pokud nemůže normálně fungovat z důvodu pádu, poškození,

venkovního použití nebo vniknutí vody.5

1. Bezpečnostní pokyny

1.2 Baterie a nabíjení

1.2.1. Používejte pouze originální příslušenství od výrobce.

1.2.2. Ujistěte se, že použité napětí je správné.

1.2.3. Baterii ani nabíjecí stojan nerozebírejte, neopravujte ani neupravujte.

1.2.4. Neumísťujte nabíjecí stojan a hlavní přístroj do blízkosti zdroje tepla, jako jsou topná

tělesa, indukční vařiče, trouby apod.

1.2.5. Nikde výrobek neotírejte vlhkým hadříkem nebo jakoukoli tekutinou.

1.2.6. Použité baterie nevyhazujte do směsného odpadu a předejte je ke zpracování

odborné recyklační agentuře.

1.2.7. Pokud je napájecí kabel poškozený nebo zlomený, okamžitě jej přestaňte používat

a včas nás kontaktujte, abychom zvolili vhodný způsob zakoupení originálního napájecího kabelu k výměně.

1.2.8. Ujistěte se, že je hlavní přístroj pro přepravu vypnutý, a doporučujeme jej zabalit

soriginální krabicí.

1.2.9. Pokud výrobek delší dobu nepoužíváte, vypněte prosím po úplném nabití napájení,

vypněte hlavní přístroj, uložte jej na chladném a suchém místě a nabíjejte jej alespoň jednou za 3 měsíce, aby nedošlo k poškození baterie.6

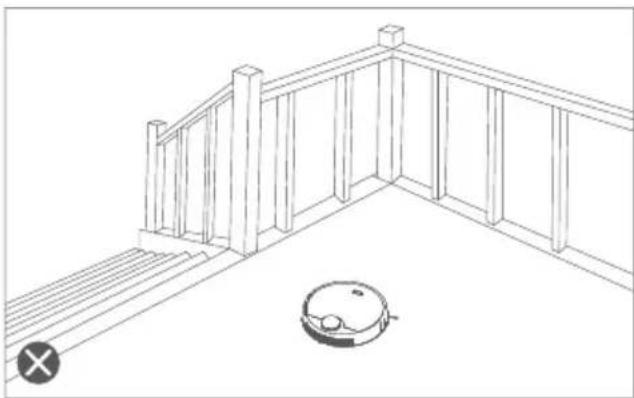

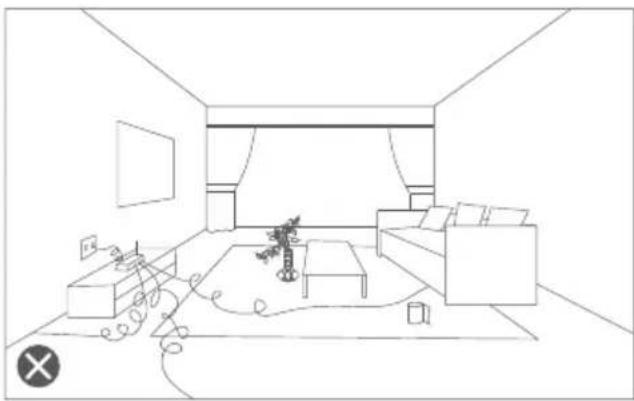

2. Bezpečnostní opatření

Před použitím ukliďte drobné předměty, křehké předměty, kabely, závěsy apod., abyste zabránili zamotání nebo poškození majetku. Uživatelé, kteří mají v domě vyvýšenou konstrukci, jako jsou schody apod., by měli mít na paměti, že je přísně zakázáno používat výrobek v prostředí bez ohrazení, odkud by mohl vysavač případně spadnout.7

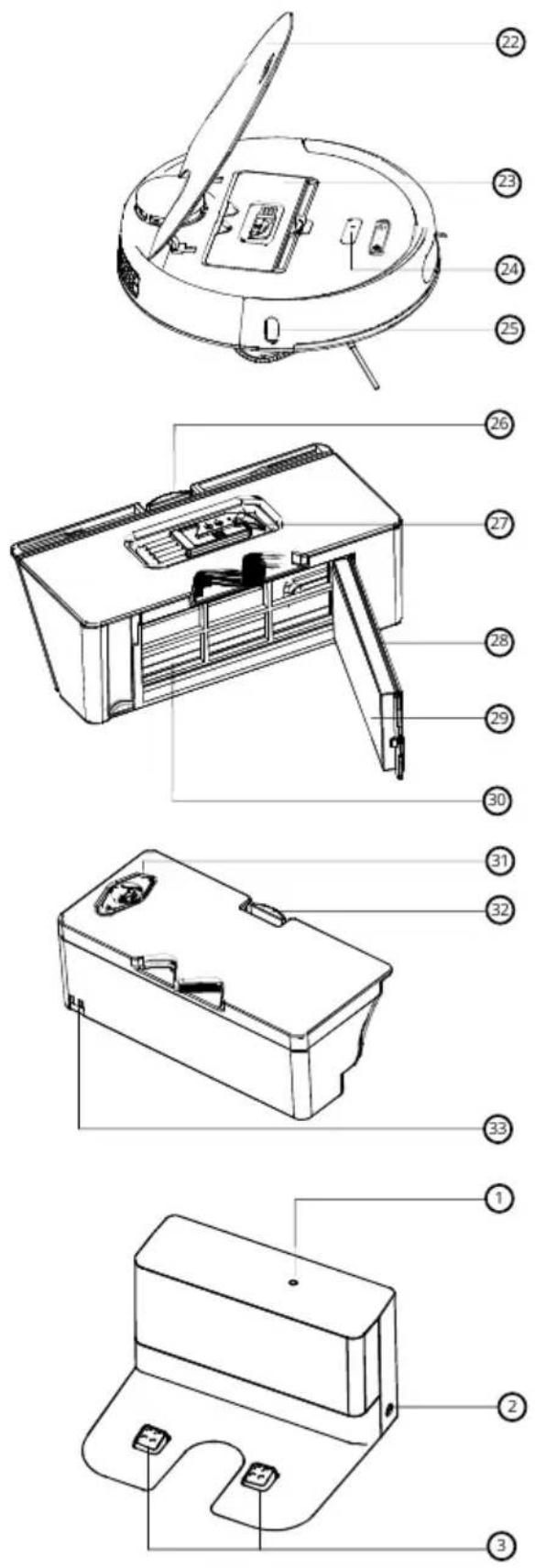

3. Informace k produktu

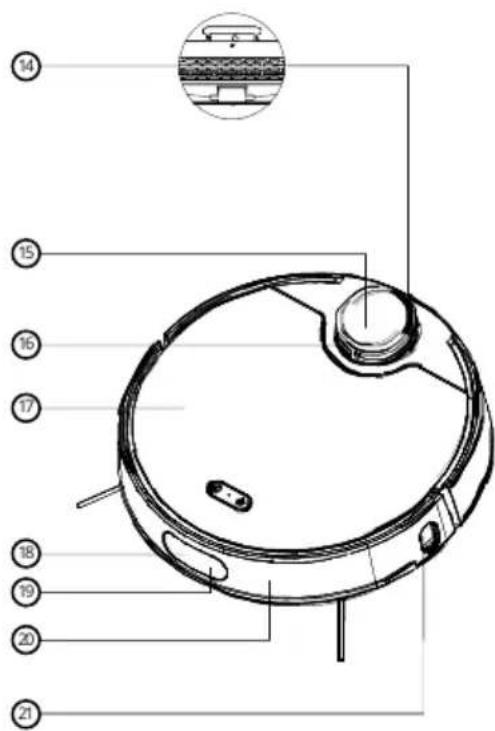

3.1. Schéma robotického vysavače

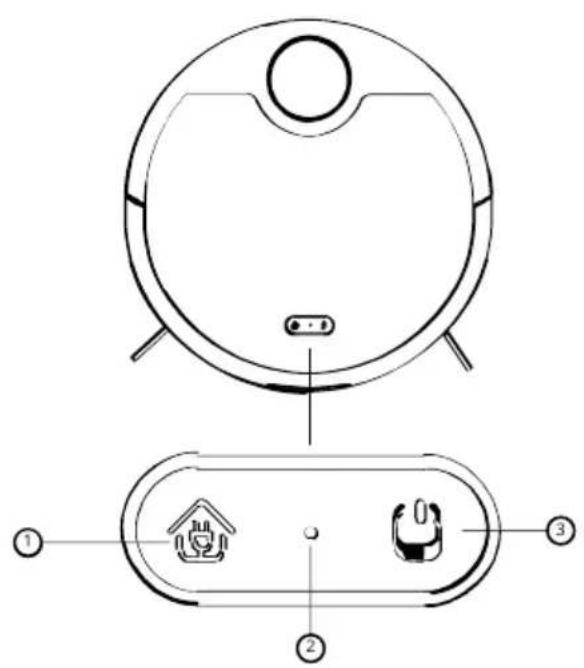

1. Tlačítko pro dobíjení:

Krátké stisknutí: dobíjení/pauza Dlouhé stisknutí: časování čištění

2. Světelná indikace WiFi

Pomalé blikání: čekání na připojení Normálně svítí: WiFi je připojena Rychlé blikání: připojení WiFi se nezdařilo

3. Napájecí tlačítko:

Krátké stisknutí: zametání/pauza Dlouhé stisknutí: zapnutí/vypnutí Barva kontrolky napájení: Bílá: Výkon > 20 % Červená: Výkon < 20 % Blikající kontrolka: Nabíjení Červené rychlé blikání: Porucha

4. Senzor proti pádu

5. Nabíjecí elektrody

10. Kryt válcového kartáče

11. Pohyblivé kolečko

16. Radarový snímač kolize

18. Snímač vyrovnávání

19. Infračervené senzory

21. Infračervený senzor8

23. Prachová schránka

24. Tlačítko pro resetování

26. Spona prachové schránky

29. Vysoce účinný ltr (HEPA)

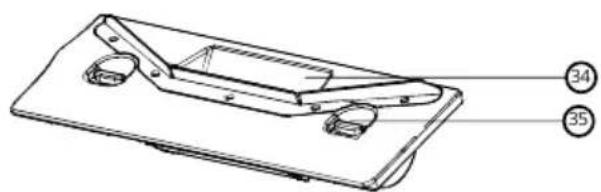

32. Spona vodní nádrže

36. Přívod vody pro hadr

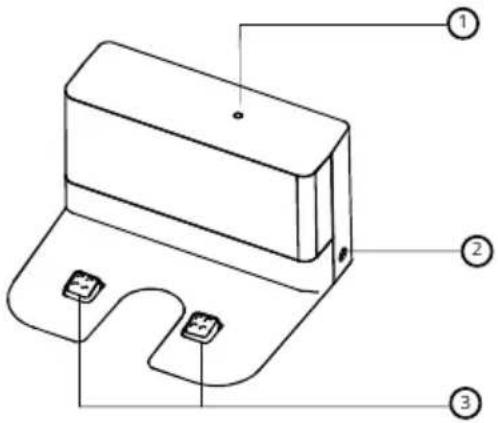

3.2. Dokovací stanice

2. Napájecí rozhraní

3. Nabíjecí elektroda9

Rozměry L346*W340*H99 mm Hmotnost zařízení 3.1±0.1 kg Způsob připojení WiFi Baterie Lithiová baterie, 5000 mAH Naměřené napětí 14.4 V Naměřený výkon 40 W Objem vodní nádrže 450 ml Kapacita prachového boxu 350 ml Vstupní napětí 100–240 V 50/60 Hz Výstupní napětí 24.0 V/1.0 A Manuál ke stažení v elektronické podobě najdete na www.niceboy.eu v sekci podpora. Tímto RTB Media s.r.o. prohlašuje, že typ rádiového zařízení CHARLES i9 je v souladu se směrnicí 2014/53/EU, 2014/30/EU, 2014/35/EU a 2011/65/EU. Úplné znění EU prohlášení o shodě je kdispozici na těchto internetových stránkách: https://niceboy.eu/cs/podpora/prohlaseni-o-shode-mM38CtmYvX693lHvvu4CWpk3vJGrvnC10

4.1. Zapnutí/Vypnutí

4.1.1 V případě že je přístroj nabíjen na nabíjecím stojanu, automaticky se zapne.

4.1.2 Během nabíjení nelze přístroj vypnout.

4.1.3 Při dlouhém stisku napájecího tlačítka se kontrolka napájení rozsvítí a spotřebič se

zapne. Po úspěšném zapnutí se ozve hlasová odezva.

4.1.4 Jestli se spotřebič nehýbe, lze ho vypnout dlouhým stisknutím tlačítka napájení.

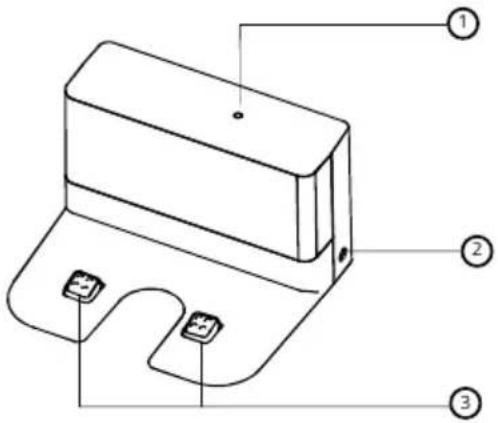

1. Vyjměte nabíjecí stojan z obalu.

2. Napájecí rozhraní

3. Nabíjecí elektrody

Dbejte na to, aby v prostoru 1 m po obou stranách a2m a před nabíjecím stojanem nebyly žádné překážky.

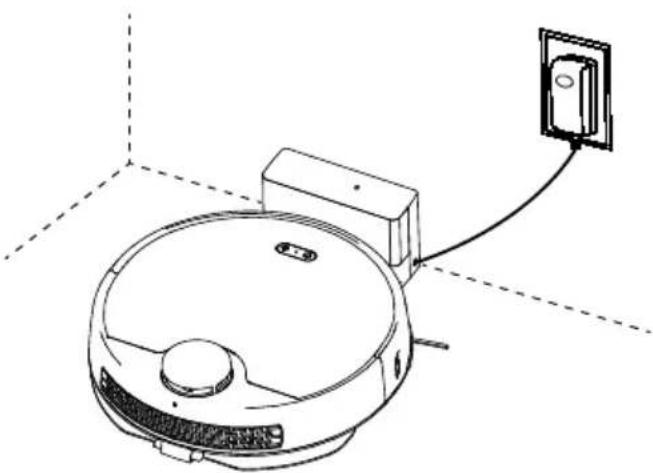

2. Nabijte robotický vysavač na nabíjecím stojanu.

2.1. Po skončení úklidu se přístroj automaticky vrátí do nabíjecího stojanu k nabíjení. Pokud se nemůže vrátit na nabíjecí stojan, pokuste se odstranit překážky v okolí nabíjecího stojanu nebo vysavač odneste zpět na nabíjecí stojan k nabíjení. 2.2. Pokud je během čištění stav baterie přístroje nižší než 20 %, automaticky se vrátí do nabíjecího stojanu k nabití. Po úplném nabití baterie se automaticky vrátí do místa přerušení a dokončí čištění. 2.3. Pokud se přístroj automaticky vypne z důvodu nízké energie, můžete jej ručně vrátit do nabíjecího stojanu k nabití. Ujistěte se, že je nabíjecí elektroda v kontaktu, a zkontrolujte, zda svítí kontrolka indikace nabíjení.

Během nabíjení robotického vysavače na nabíjecím stojanu se zařízení automaticky zapne.11 Jak používat prachovou nádobu a HEPA ltr

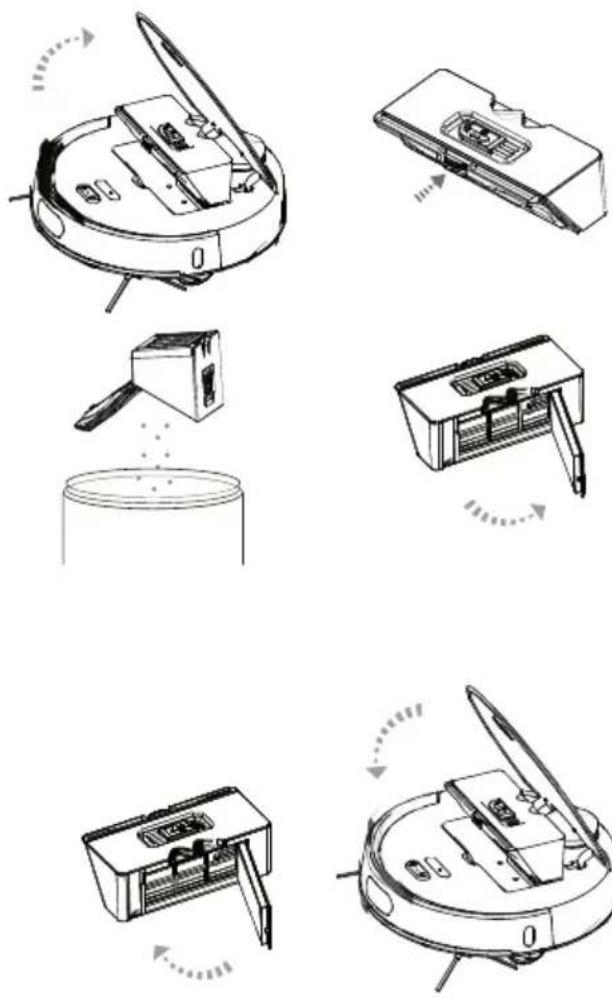

1. Vyjmutí prachové nádoby

Pozor: Neodlamujte západku prachového boxu v odlitku lomu.

2. Otevřete víko a vyčistěte nádobku.

3. Otevřete držák ltru na prachovém boxu

4. Prachový box a ltr vždy čistěte čisticím

kartáčem a prachový box a primární ltr myjte vodou.

5. Prachovou schránku a ltr namontujte do

robota až po jejich kompletním vysušení.

4.3. Nádoba na prach 4.4. Nádrž na vodu

1. Nejprve vyjměte nádobu na

2. Otevřete těsnicí otvor nádržky na vodu

a naplňte ji vodou, poté zakryjte těsnicí otvor a vložte nádržku do robota.

3. Připevněte mopovací hadr na spodní část

1. Před naplněním vyjměte nádržku na vodu, nenaplňujte nádržku uvnitř zařízení

2. Před nasazením nádržky na vodu a hadru robota vypnětě a vysušte.

3. Neodlamujte sponu nádržky na vodu v případě jejího zlomení.12

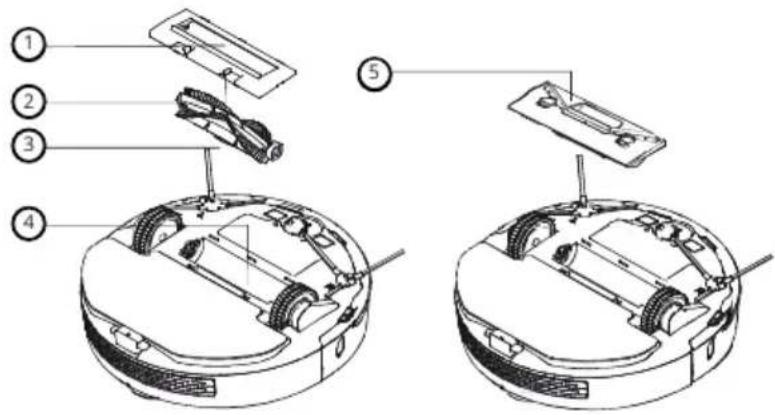

4.5. Válcový kartáč Stiskněte sponu na krytu válcového kartáče, poté kryt kartáče i s kartáčem vyjmětě. Po přizpůsobení polohy spony zatlačte jednotnou sací sestavu do drážky.

1. Kryt válcového kartáče

4. Drážka válcového kartáče

5. Kryt válcového kartáče

5. Připojení aplikace

1 Stáhněte si aplikaci naskenováním QR kódu pomocí mobilního telefonu nebo vyhledejte "Niceboy ION" v obchodě s mobilními aplikacemi a stáhněte si aplikaci. Před použitím této funkce se ujistěte, že je váš mobilní telefon připojen k Wi-Fi. 2 Otevřete aplikaci "Niceboy ION" a založte si nový účet nebo použijte stávající účet. 3 Zapněte robotický vysavač a počkejte, až se ozve hlasový pokyn „Dobrý den, hlásím, že jsem připraven“. Následně stiskněte zároveň obě tlačítka na vrchní straně zařízení přibližně po dobu 3 vteřin, dokud se neozve hlasový pokyn „WiFi byla resetována“. LED diody budou následně blikat pomalým přerušovaným světlem. 4 Otevřete aplikaci „Niceboy ION“ a kliknutím na „+“ přidejte zařízení. Klikněte na „Robotické vysavače“ a vyberte „Charles i9“. 5 Vyberte vaši WiFi a zadejte heslo, následně klikněte na „Další“. 6 V pravém horní rohu přepněte nastavení z „EZ MODE“ na „AP MODE“ a zaškrtněte „Potvrdit“, že indikátor bliká pomalu, následně klikněte na „Další“. 7 V dalším kroku se připojte k WIFI hotspotu vysavače. Přejděte do nastavení WIFI vašeho telefonu a připojte se k zařízení se jménem „SmartLifeXXXX“. Po připojení k hotspotu se vraťte do aplikace, kde začne párování s vysavačem. Po propojení vysavače a mobilní aplikace zazní hlasový pokyn „Momentálně zjišťuji veškeré informace o uživateli“ a po úspěšném spárování zazní „Úspěšně jsem se připojil k síti. Co nás čeká dalšího?“. V případě změny kongurace routeru nebo hesla, případně nemožnosti připojení mobilního telefonu k zařízení z jiných důvodů, resetujte WiFi zařízení pro spárování. Způsob resetování: Po zapnutí zařízení stiskněte současně tlačítko napájení a tlačítko dobíjení na 3 sekundy, dokud neuslyšíte hlasovou výzvu a kontrolka WiFi nebude pomalu blikat, což znamená, že resetování WiFi proběhlo úspěšně. Pro plné využití všech funkcí robotického vysavače Charles i9 je nutné využít aplikaci Niceboy ION. Funkce vysavače jsou bez aplikace omezené14

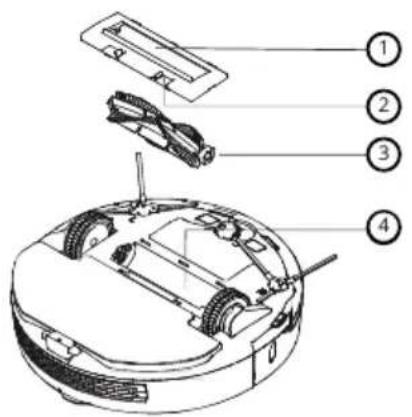

6.1. Čištění středového kartáče Otočte přístroj a stiskněte sponu na krytu středového kartáče z obou konců, abyste vyndali středový kartáč.

1. Kryt válcového kartáče

4. Otvor pro válcový kartáč

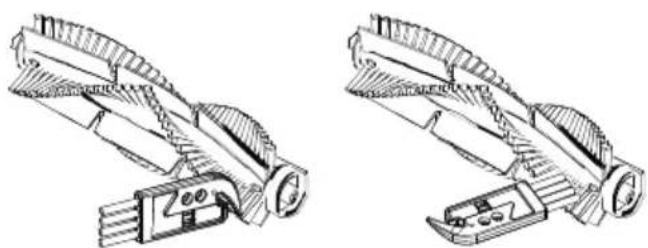

Vyčistěte závity na středovém kartáči odpovídajícím čisticím kartáčem. Po vyčištění nasaďte středový kartáč a upevněte kryt.

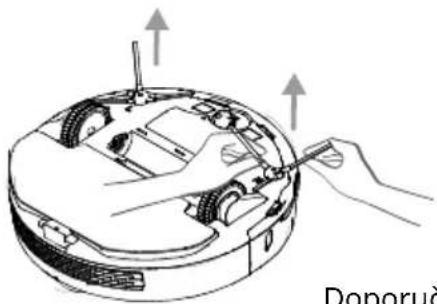

6.2. Čištění bočního kartáče

1. Otočte přístroj, zvedněte levý a pravý

kartáč a vytáhněte je.

2. Vyčistěte oba boční kartáče a jejich ložiska

3. Vyrovnejte boční kartáč s jeho ložiskem

na stroji a pevným stisknutím namontujte levý a pravý kartáč. 6.3. Baterie

1. Vysoce výkonný lithium-iontový akumulátor je zabudován ve stroji. Baterie nemá

paměťový efekt a není třeba se obávat opakovaného nabíjení/vybíjení.

2. Abyste zajistili nejlepší výkon, nechte stroj nabíjet na nabíjecím stojanu.

3. Po úplném nabití přístroj vypněte, pokud ho pravidelně nepoužíváte. Dlouhodobé

udržování nabíjení může poškodit baterii. 6.4. Nabíjecí stojan a nabíjecí elektroda Doporučujeme pravidelně čistit boční kartáč; Pokud je boční kartáč poškozený, vytáhněte poškozený boční kartáč přímo a nový boční kartáč srovnejte s jeho ložiskem a pevně přitlačte.

1. Nejprve odpojte napájení otřete nabíjecí

stojan a nabíjecí elektrodu měkkým suchým hadříkem.

2. Nabíjecí stojan a nabíjecí elektrodu

pravidelně otírejte, abyste předešli problémům s nabíjením přístroje na nabíjecím stojanu.15

6.5. Středové kolečko

1. Očistěte vlasy a prach na kolečku a ložiskách.

2. Po úplném vysušení středové kolo znovu sestavte

6.6. Aktualizace rmwaru

1. Zkontrolujte a aktualizujte rmware prostřednictvím nastavení aplikace Niceboy ION.

2. Při aktualizaci se ujistěte, že se robot nabíjí a úroveň nabití baterie je vyšší než 60 %, viz

postup v návodu k obsluze aplikace Niceboy ION.16

Pokud se přístroj během provozu porouchá, tlačítko napájení rychle bliká červenou barvou. Při řešení abnormálního problému se řiďte následujícími hlasovými pokyny nebo výzvou vaplikaci Niceboy ION. Hlasová výzva Řešení problému Zdá se, že chybí prachová schránka. Znovu vložte prachovou schránku nebo pozastavte čištění přístrojem. Zdá se, že radar na horní straně je zakrytý. Prosím, vyčistěte jej a zkuste to znovu. Zkontrolujte a odstraňte cizí předměty vokolí Lidaru nebo vysavač přemístěte najiné místo. Kolečka se nenachází na zemi. Potřebuji novou polohu, abych mohl pokračovat vúklidu. Přesuňte stroj na jiné místo a spusťte znovu čistění. Senzor chránící před nárazem není plně funkční. Otřete ho prosím? Zkontrolujte a vyčistěte snímač proti nárazu a zkuste to znovu. Senzor proti pádu je špinavý. Otřete jej prosím? Zkontrolujte a vyčistěte snímač proti pádu azkuste to znovu. Můj snímač stěny na pravé straně je špinavý. Otřete jej prosím? Zkontrolujte a vyčistěte snímač stěny azkuste to znovu. Zdá se, že radar na horní straně je zakrytý. Prosím, vyčistěte jej a zkuste to znovu. Zkontrolujte a očistěte cizí předměty kolem radaru a zkuste to znovu. Nárazník potřebuje očistit. Pomůžete mi? Zkontrolujte, zda není zaseknutý nebo špinavý nárazník. Prosím, vyčistěte prachovou schránku. Vyčistěte prosím prachovou schránku. Můj hlavní kartáč se zdá zaseklý. Pomůžete mi prosím? Zkontrolujte, zda není hlavní kartáč zamotaný Mé středové kolečko se bohužel zaseklo. Pomůžete mi prosím? Zkontrolujte, zda není středové kolečko zaseknuté. Boční kartáč se zdá být zaseknutý. Pomůžete mi prosím? Zkontrolujte, zda není boční kartáč zamotaný. Potřebuji si odpočinout. Vezměte prosím vysavač zpět do nabíjecího stojanu. Dobíjení se nezdařilo. Prosím, vraťte mě zpět na nabíjecí stanici. Zkontrolujte, zda je nabíjecí stojan pod napětím a zda se nenachází překážky vblízkosti nabíjecího stojanu. Baterie se zdá přehřátá. Vypněte mně prosím, abych si mohl odpočinout. Vypněte přístroj a vyčkejte alespoň jednu hodinu. Neznámá oblast. Nemohu provést úklid. Zkontrolujte, zda je přístroj správně připojen k síti, a zkuste jej přemístit.17

8. Často kladené otázky

Nelze jej zapnout. Baterie je vybitá, před použitím ji nabijte. Okolní teplota je příliš nízká nebo vysoká, používejte ji v rozmezí 0-40 °C. Nelze jej nabíjet. Nabíjecí stojan není napájen, ujistěte se, že je napájení úspěšně připojeno. Špatný kontakt nabíjecí elektrody, očistěte prosím elektrodu nabíjecího stojanu a elektrodu přístroje. Přístroj nelze vrátit knabití. Ujistěte se, že je kolem nabíjecího stojanu dostatek prostoru. A ujistěte se, že rozpoznávací plocha na povrchu nabíjecího stojanu je bez prachu a nečistot. Přístroj nelze najít vmobilním telefonu. Znovu připojte WiFi a ujistěte se, že je přístroj připojen k WiFi síti. Přístroj je vypnutý. Ujistěte se, že síťové připojení přístroje proběhlo úspěšně. Aujistěte se, že je přístroj vždy v dosahu signálu WiFi. Mobilní telefon azařízení nelze spárovat. Ujistěte se, že zařízení a nabíjecí stojan jsou v dosahu signálu WiFi a že je signál dostatečně silný. Před párováním zkuste resetovat WiFi. Během čištění se ozývá neobvyklý zvuk. Zkontrolujte a očistěte cizí tělesa na válcovém kartáči, bočním kartáči, hnacím kole a středovém kole a očistěte podvozek přístroje a protisrážkovou lištu. Čištění není účinné. Zkontrolujte a vyčistěte prachový box a ltr. Pokud je ltr ucpaný, vyměňte jej. Zkontrolujte a vyčistěte válcový kartáč, pokud je zamotaný. Časování čištění nefunguje. Časované čištění nelze spustit, pokud je baterie vybitá. Zkontrolujte, zda je přístroj připojen k síti, jinak nelze úlohu časového čištění synchronizovat. Zda je třeba pro první použití nabíjet po dobu 24 hodin. Vestavěná vysoce výkonná lithium-iontová baterie nemá paměťový efekt a lze ji používat po úplném nabití a není třeba ji nabíjet 24 hodin. Zda je třeba po dokončení nabíjení odpojit napájení nabíjecího stojanu. Při každodenním používání je spotřeba energie v pohotovostním režimu velmi nízká, takže není třeba vypínat. Udržování stavu nabíjení je prospěšné pro nejlepší výkon baterie. Pokud se nepoužívá po delší dobu, odpojte napájení nabíjecího stojanu a vypněte jej pro uskladnění. Doporučuje se nabíjet jednou za 3 měsíce, aby nedošlo k poškození baterie v důsledku nadměrného vybití. Zda je laser vyzařovaný laserovým radarem škodlivý pro člověka. Přístroj využívá moderní a bezpečný laserový radar, který splňuje laserovou normu CLASS I a úroveň bezpečnosti očí.18

Po otevření balení naleznete následující produkt a příslušenství, pečlivě je zkontrolujte. Následující obrázky slouží pro vaši orientaci a podléhají skutečnému stavu obdrženého výrobku. Číslo Popis Množství 1 Hlavní přístroj (včetně baterie) 1 2 Nabíjecí základna 1 3 Vysoce účinný ltr 2 4 Boční kartáč 2 páry 5 Napájecí adaptér 1 6 Příručka s návodem 1 7 Nádrž na vodu 1 8 Hadr 2 9 Kryt válcového kartáče 119 INFORMACE PRO UŽIVATELE K LIKVIDACI ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ (DOMÁCNOSTI) Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáhá prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení. (remní a podnikové použití) Za účelem správné likvidace elektrických a elektronických zařízení pro remní a podnikové použití se obraťte na výrobce nebo dovozce tohoto výrobku. Ten vám poskytne informace ozpůsobech likvidace výrobku a v závislosti na datu uvedení elektrozařízení na trh vám sdělí, kdo má povinnost nancovat likvidaci tohoto elektrozařízení.Informace k likvidaci v ostatních zemích mimo Evropskou unii. Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení.20

1. ............Bezpečnostné pokyny

1. Bezpečnostné pokyny

1.1.7. Po nabití výrobok vyčistite a pred čistením vypnite spínač výrobku.

použitím čističa upracte napájací kábel alebo drobné predmety na podlahe, ak by bránili čisteniu. Preložte ich cez strapce koberca a zabráňte tomu, aby sa záclona alebo obrus dotýkali podlahy.

1.1.16. Pri nabíjaní sa uistite, že je napájací adaptér pripojený do zásuvky alebo nabíjacej

1.1.18. Pred vyradením výrobku odpojte čistič od nabíjacej základne, vypnite napájanie

1.1.19. Pri vyberaní batérie sa uistite, že výrobok nie je zapnutý.

1.1.21. Nepoužívajte výrobok s poškodeným napájacím káblom alebo zásuvkou.

1. Bezpečnostné pokyny

1.2.3. Batériu ani nabíjací stojan nerozoberajte, neopravujte ani neupravujte.

1.2.6. Použité batérie nevyhadzujte svojvoľne a odovzdajte ich na spracovanie odbornej

3.1. Schéma robotického vysávača

1. Tlačidlo na dobíjanie:

4. Senzor proti pádu

16. Radarový snímač kolízie

19. Infračervené senzory

21. Infračervený senzor25

23. Prachová schránka

24. Tlačidlo na resetovanie

26. Spona prachovej schránky

zapne. Po úspešnom zapnutí sa ozve hlasová odozva.

1. Vyberte nabíjací stojan z obalu.

2. Nabite robotický vysávač na nabíjacom stojane.

4. Prachový box a lter vždy čistite čistiacou

kefou a prachový box a primárny lter umývajte vodou.

5. Prachovú schránku a lter namontujte do

robota až po ich kompletnom vysušení.

4.3. Nádoba na prach 4.4. Nádrž na vodu

2. Pred nasadením nádržky na vodu a handry robot odpojte a vysušte.

4. Drážka valcovej kefy

2. Vyčistite obe bočné kefy a ich ložiská.

nabíjací stojan a nabíjaciu elektródu mäkkou suchou handričkou.

2. Nabíjací stojan a nabíjaciu elektródu

6.5. Stredové koliesko

8. Často kladené otázky

1.1.14. Pokud se výrobek delší dobu nepoužívá, je třeba přístroj každé tři měsíce nabít, aby

nedošlo k selhání baterie z důvodu nízkého stavu energie po dlouhou dobu.

1.1.15. Nepoužívejte jej bez nasazeného sběrače prachu a ltrů.

1.1.16. Při nabíjení se ujistěte, že je napájecí adaptér připojen do zásuvky nebo nabíjecí

1.1.17. Vyhněte se provozu přístroje v chladu nebo horku. Robota provozujte při teplotách

1.1.18. Před vyřazením výrobku odpojte čistič od nabíjecí základny, vypněte napájení avy-

1.1.19. Při vyjímání baterie se ujistěte, že výrobek není zapnutý.

1.1.20. Před vyřazením výrobku vyjměte a zlikvidujte baterii v souladu s místními zákony

1.1.21. Nepoužívejte výrobek s poškozeným napájecím kabelem nebo zásuvkou.

1.1.22. Nepoužívejte výrobek, pokud nemůže normálně fungovat z důvodu pádu, poškození,

venkovního použití nebo vniknutí vody.57

3.2. Dokovací stanice

23. Pojemnik na kurz
