Typ výrobku	Hi-fi systém s gramofónom a FM tunerom
Značka	Roadstar
Model	TTR8633N
Napájanie	230 V ~ 50 Hz
Výstupný výkon	2 x 1,5 W RMS
Rozsah FM príjmu	87,5 - 108 MHz
Gramofón	Áno, remienkový pohon
Rýchlosti otáčania	33 ⅓ a 45 ot/min
Funkcie	OFF, PHONO, TUNER
Ovládanie hlasitosti	Otočné
Ovládanie ladenia	Otočné s analógovou stupnicou
Automatické zastavenie	Prepínač ON/OFF
Audio výstup	1 x RCA (AUDIO OUT)
Vstup pre slúchadlá	1 x jack 3,5 mm
FM anténa	Zabudovaná, s nastaviteľným káblom
Príslušenstvo v balení	Adaptér pre platne 45 ot/min
Rozmery (približne)	380 x 200 x 150 mm
Hmotnosť (približne)	2,5 kg
Bezpečnosť	Neotvárať, nevystavovať vlhkosti, používať na vetranom povrchu
Údržba a čistenie	Utrite suchou a jemnou handričkou
Opraviteľnosť	Obráťte sa na kvalifikovaného technika; žiadne diely opraviteľné používateľom
Všeobecné informácie	Návod na použitie je k dispozícii v niekoľkých jazykoch

Často kladené otázky - TTR8633N ROADSTAR

Ako zapnúť a vypnúť zariadenie?

Ak chcete zapnúť, otočte prepínač funkcií (6) do polohy TUNER alebo PHONO. Ak chcete vypnúť, otočte ho do polohy OFF.

Ako počúvať FM rádio?

Vyberte TUNER pomocou prepínača funkcií (6). Použite ovládanie ladenia (10) na vyhľadávanie staníc. Nastavte hlasitosť (9) podľa svojich preferencií.

Ako zlepšiť FM príjem?

Nasmerujte kábel FM antény (17) umiestnený na zadnej strane zariadenia, aby ste dosiahli najlepší príjem.

Ako používať gramofón?

Otvorte veko, položte platňu na tanier, vyberte rýchlosť (33 alebo 45) prepínačom (14), uvoľnite ramienko, zdvihnite ho pomocou páčky (13), umiestnite na začiatok platne a jemne spustite.

Gramofón sa na konci platne automaticky nezastaví, čo robiť?

Skontrolujte, či je prepínač Auto Stop (18) v polohe ON. Ak problém pretrváva, pozrite si návod.

Môžem pripojiť tento systém k externej hi-fi zostave?

Áno, použite výstup AUDIO OUT (16) s RCA káblom (nie je súčasťou balenia) na pripojenie k pomocnému vstupu vašej zostavy.

Aká napájacia frekvencia je potrebná?

Zariadenie pracuje na 230 V ~ 50 Hz. Pred pripojením skontrolujte, či vaša zásuvka vyhovuje.

Ako čistiť zariadenie?

Použite jemnú suchú handričku. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

Čo robiť v prípade poruchy?

Nepokúšajte sa opraviť sami. Obráťte sa na kvalifikovaného technika. Zariadenie neobsahuje žiadne diely opraviteľné používateľom.

Kde nájdem úplný návod?

Návod si môžete stiahnuť vo formáte PDF na stránke notice-facile.com v príslušnej sekcii.

NÁVOD NA OBSLUHU TTR8633N ROADSTAR

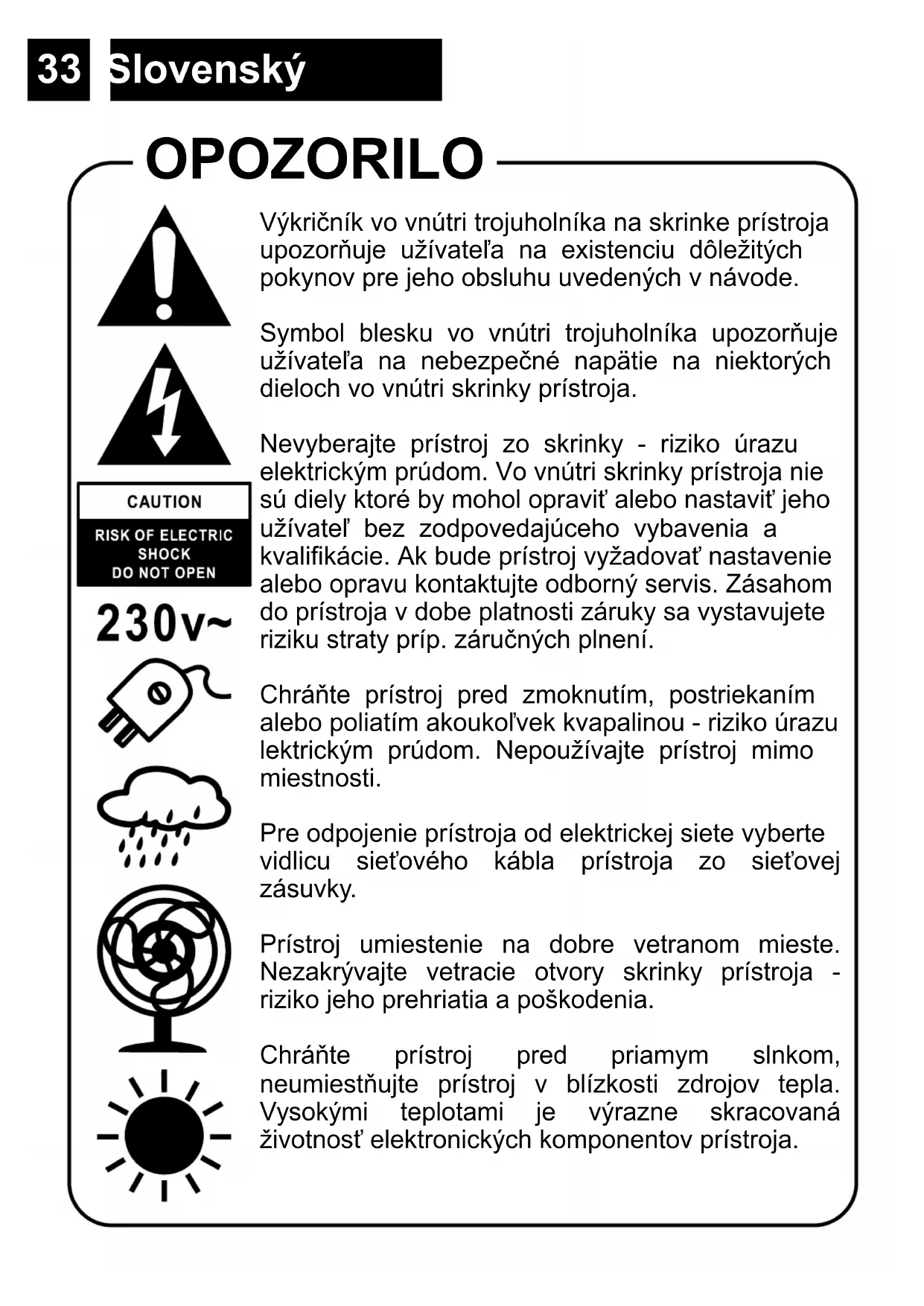

Výkričník vo vnútri trojuholníka na skrinke prístroja upozorňuje užívatel'a na existenciu dôležitých pokynov pre jeho obsluhu uvedených v návode.

Symbol blesku vo vnútri trojuholníka upozorňuje užívatel'a na nebezpečné napätie na niektorých dieloch vo vnútri skrinky prístroja.

Nevyberajte prístroj zo skrinky - riziko úrazu elektrickým prúdom. Vo vnútri skrinky prístroja nie sú diely ktoré by mohol opravit' alebo nastavit' jeho užívatel' bez zodpovedajúceho vybavenia a kvalifikácie. Ak bude prístroj vyžadovať nastavenie alebo opravu kontaktujte odborný servis. Zásahom do prístroja v dobe platnosti záruky sa vystavujete riziku straty príp. záručných plnení.

230v\~

Chráňte prístroj pred zmoknutím, postriekaním alebo poliatím akoukol'vek kvapalinou - riziko úrazu lektrickým prúdom. Nepoužívajte prístroj mimo miestnosti.

Pre odpojenie prístroja od elektrickej siete vyberte vidlicu siet'ového kábla prístroja zo siet'ovej zásuvky.

Prístroj umiestenie na dobre vetranom mieste. Nezakrývajte vetracie otvory skrinky prístroja - riziko jeho prehriatia a poškodenia.

Chráňte prístroj pred priamym slnkom, neumiestňujte prístroj v blízkosti zdrojov tepla. Vysokými teplotami je výrazne skracovaná životnosť elektronických komponentov prístroja.

JEDNOTLIVÉ ČÁSTI PŘÍSTROJE

1. Kryt gramofónu.
2. L'avý reproduktor.
3. Stupnica ladenia s ukazovatel'om.
4. Stereofónny jack s priemerom 3,5 mm pre pripojenie slúchadiel k prístroju (nutné dokúpit'). Červená
5. LED napájania POWER.
6. Prepínač FUNCTION pre zapnutie / vypnutie prístroja a výber zdroja signálu s polohami OFF / PHONO / TUNER. Nastavením prepínača do polohy OFF bude prístroj vypnutý.
7. gumové nožičky.
8. Regulátor hlasitosti VOLUME.
9. Gombík ladenia TUNING.
10. Adaptér hriadel'a taniera gramofónu (pre prehranie EP platní s priemerom 17 cm).
11. LED FM STEREO - indikuje stereofónny príjem FM rozhlasu.
12. Páčka pre zdvihnutie / usadenie tónového ramienka gramofóna.
13. Prepínač rýchlosti otáčania taniera gramofónu (33 príp. 45 ot / min.).
14. Držiak prenosky.
15. Výstupné konektory AUDIO OUT (L/R) pre pripojenie výstupu audio z
16. Prístroja pro jeho externé spracovanie iným prístrojom (napr. pre záznam pripojeným magnetofónom). Pre pripojenie použite stereofónny kábel audio s konektormi cinch (nutné dokúpit'). Drôtová FM anténa.
17. Prepínač AUTOSTOP pre zapnutie/vypnutie funkcie
18. automatického zastavenia otáčania otočného taniera po prehraní gramofónovej platne.
19. Sietový kábel.

NAPÁJENÍ PŘÍSTROJE

• Prístroj je konštruovaný pre napájanie striedavým napätím 230 V / 50 Hz z elektrickej siete.
• Pred pripojením prístroja k elektrickej sieti prekontrolujte (n apr. na štítku elektromera), či napätie elektrickej siete v mieste

používania prístroja zodpovedá napätiu špecifikovanému výrobcom prístroja pre jeho napájanie. Nepripájajte prístroj k inému než k uvedenému napätiu - mohol by tak byť poškodený.

PRÍJEM ROZHLASU

1. Prepnite prepínač FUNCTION do polohy TUNER – prístroj tak bude zapnutý a prepnutý na príjem rozhlasu, na prístroji sa rozsvieti červená LED POWER.
2. Gombíkom ladenia TUNING nalad'te požadovaný vysielač.
3. Regulátorom hlasitosti VOLUME upravte hlasitost'.
4. Pre vypnutie prístroja prepnite prepínač FUNCTION do polohy OFF.

ANTÉNY

Pre príjem FM rozhlasu prístroj používa drôtovú FM anténu. Anténu rozviňte, pre príjem požadovaných vysielačov je nutné vyhl'adať jej vhodnú polohu.

POUŽITIE GRAMOFÓNU

Príprava

• Zdvihnite kryt taniera gramofónu.
- Uvol'nite držiak ramienka a vyberte kryt hrotu vložky prenosky.

Přehrání desky

1. Zapnite prístroj.
2. Prepnite prepínač FUNCTION do polohy PHONO – prístroj tak bude zapnutý a prepnutý na použitie gramofónu, na prístroji sa rozsvieti červená LED POWER.

3. Pokial' budete prehrávat' EP (s priemerom 17 cm) nasad'te na hriadel' otočného taniera adaptér.

4. Na otočný tanier opatrne umiestnite gramofónovú platňu.

5. Prepnite prepínač pre nastavenie rýchlosti otáčania otočného taniera do polohy označené na platni, ktorú chcete prehrat' (33 alebo 45).

6. Páčkou pre uvol' nenie ramienka zdvihnite ramienko a premiestnite ho na okraj gramofónovej platne alebo do medzery v zázname na doske pred skladbou, ktorú chcete

prehrat' - behom premiestňovania ramienka s otočným tanierom s doskou začnite otáčat'.

1. Opatrným pohybom páčky pre uvol'nenie ramienka nasad'te hrot prenosky na platňu.
2. Po prehraní platne bude otáčanie taniera automaticky zastavené (len pokial' bol prepínač AUTO STOP na zadnom paneli prístroja nastavený do polohy ON). Po zastavení otáčania platne opatrne zdvihnite páčku pre uvoľnenie ramienka ramienko nahor a premiestnite ho do klůdovej (východzej) polohy.
3. Pre ručné zastavenie otáčania taniera zdvihnite páčku pre uvoľnenie ramienka ramienko nahor a premiestnite ho do klľudovej polohy. V priebehu premiestňovania ramienka bude zastavené otáčanie taniera.
4. Na hrot vložky prenosky nasad'te kryt a zaistite ramienko v kl'udovej polohe.
5. Pokial' nebudete prístroj používať vypnite ho.

Doplňujúce informácie

- Pred prenášaním prístroja zaistite ramienko a na hrot prenosky umiestnite kryt – oba tieto diely tak budú chránené pred poškodením.

• V žiadnom prípade neobmedzujte rýchlost' otáčania taniera príp. nezastavujte tanier rukou.

TECHNICKÉ ÚDAJE

AC: 230V - 50Hz

FM: 87,5 - 108 MHz

Zmeny designu a technických údajov vyhradené bez

Tento symbol na výrobku, jeho príslušenstve alebo obale označuje, že pri naskoršej likvidácii výrobku (z akýchkoľvek dôvodov) nesmie byť s výrobkom zachádzané ako s domácim odpadom. Výrobok zlikvidujte jeho odovzdaním na zberné miesto pre likvidáciu použitých elektrických a elektronických zariadení šetrnú k životnému prostrediu. Zaistením ich správnej likvidácie zabránite vzniku potenciálnych rizík pre životné prostredie a ľudské zdravie, ktorá by mohla vzniknút nesprávnym zachádzaním s odpadmi. Okrem toho recyklácia odpadových materiálov napomáha udržaniu prírodných zdrojov surovín pre budúce generácie. Podrobné informácie k likvidácii tohto výrobku šetrné k životnému prostrediu získate u pracovníka ochrany životného prostredia miestneho (mestského alebo obvodného) úradu alebo v predajni, v ktorej ste výrobok zakúpili.
