TTR8633N - Sistema hi-fi ROADSTAR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema hi-fi con giradischi e sintonizzatore FM
Marca	Roadstar
Modello	TTR8633N
Alimentazione	230 V ~ 50 Hz
Potenza di uscita	2 x 1,5 W RMS
Gamma di ricezione FM	87,5 - 108 MHz
Giradischi	Sì, a trazione a cinghia
Velocità del piatto	33 ⅓ e 45 giri/min
Funzioni	OFF, PHONO, TUNER
Controllo del volume	Rotativo
Controllo della sintonia	Rotativo con scala analogica
Arresto automatico	Selettore ON/OFF
Uscita audio	1 x RCA (AUDIO OUT)
Ingresso cuffie	1 x jack 3,5 mm
Antenna FM	Integrata, cavo orientabile
Accessori inclusi	Adattatore per dischi 45 giri
Dimensioni (circa)	380 x 200 x 150 mm
Peso (circa)	2,5 kg
Sicurezza	Non aprire, non esporre a umidità, usare su superficie ventilata
Manutenzione e pulizia	Pulire con un panno asciutto e morbido
Riparabilità	Rivolgersi a un tecnico qualificato; nessuna parte riparabile dall'utente
Informazioni generali	Manuale d'uso disponibile in più lingue

Domande frequenti - TTR8633N ROADSTAR

Come accendere e spegnere l'apparecchio?

Per accendere, ruotare il selettore di funzione (6) su TUNER o PHONO. Per spegnere, portarlo su OFF.

Come ascoltare la radio FM?

Selezionare TUNER con il selettore di funzione (6). Usare il controllo della sintonia (10) per cercare le stazioni. Regolare il volume (9) a piacere.

Come migliorare la ricezione FM?

Orientare il cavo dell'antenna FM (17) situato sul retro dell'apparecchio per ottenere la migliore ricezione.

Come usare il giradischi?

Aprire il coperchio, posizionare un disco sul piatto, selezionare la velocità (33 o 45) con il selettore (14), sganciare il braccio di lettura, sollevarlo con la levetta (13), posizionarlo all'inizio del disco e abbassarlo delicatamente.

Il giradischi non si ferma automaticamente alla fine del disco, cosa fare?

Verificare che il selettore Auto Stop (18) sia su ON. Se il problema persiste, consultare il manuale.

Posso collegare questo sistema a un impianto hi-fi esterno?

Sì, utilizzare l'uscita AUDIO OUT (16) con un cavo RCA (non incluso) per collegarlo all'ingresso ausiliario del vostro impianto.

Quale tensione di alimentazione è richiesta?

L'apparecchio funziona a 230 V ~ 50 Hz. Verificare che la presa corrisponda prima di collegarlo.

Come pulire l'apparecchio?

Usare un panno morbido e asciutto. Non usare solventi né prodotti abrasivi.

Cosa fare in caso di guasto?

Non tentare di riparare da soli. Rivolgersi a un tecnico qualificato. L'apparecchio non contiene parti riparabili dall'utente.

Dove posso trovare il manuale completo?

È possibile scaricare il manuale in formato PDF dal sito notice-facile.com nella sezione dedicata.

MANUALE UTENTE TTR8633N ROADSTAR

Manuale d'istruzioni

- Il vostro nuovo apparecchio è stato prodotto ed assemblato sotto lo stretto controllo di qualità ROADSTAR. Vi ringraziamo di aver acquistato un nostro prodotto per il vostro piacere d'ascolto. Prima di procedere all'utilizzo dell'apparecchio, leggete attentamente il manuale d'istruzioni e tenetelo sempre a portata di mano per futuri riferimenti.

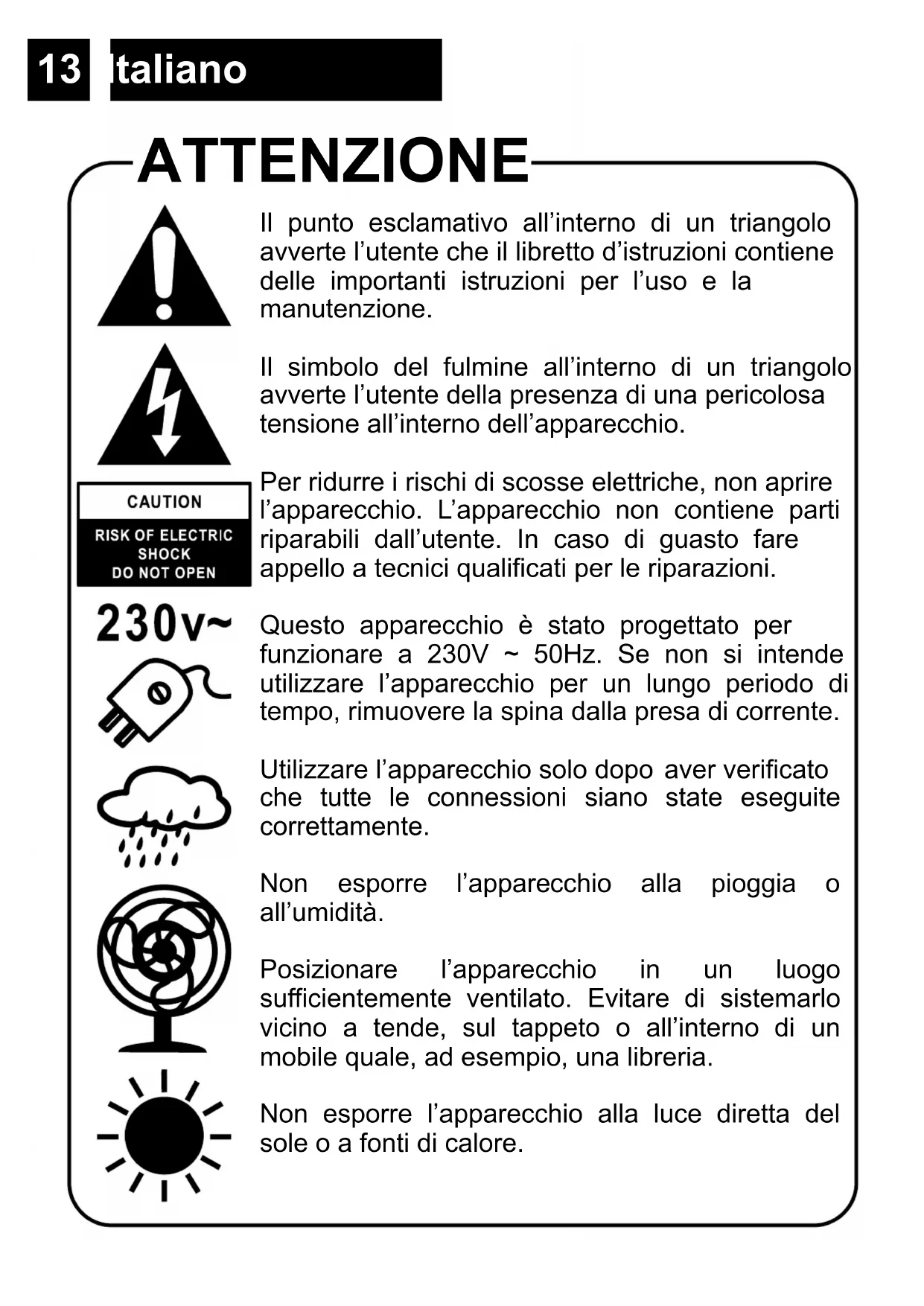

Il punto esclamativo all'interno di un triangolo avverte l'utente che il libretto d'istruzioni contiene delle importanti istruzioni per l'uso e la manutenzione.

Il simbolo del fulmine all'interno di un triangolo avverte l'utente della presenza di una pericolosa tensione all'interno dell'apparecchio.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Per ridurre i rischi di scosse elettriche, non aprire l'apparecchio. L'apparecchio non contiene parti riparabili dall'utente. In caso di guasto fare appello a tecnici qualificati per le riparazioni.

230v\~

Questo apparecchio è stato progettato per funzionare a 230V \~ 50Hz. Se non si intende utilizzare l'apparecchio per un lungo periodo di tempo, rimuovere la spina dalla presa di corrente.

Utilizzare l'apparecchio solo dopo aver verificato che tutte le connessioni siano state eseguite correttamente.

Non esporre l'apparecchio alla pioggia o all'umidità.

Posizionare l'apparecchio in un luogo sufficientemente ventilato. Evitare di sistemarlo vicino a tende, sul tappeto o all'interno di un mobile quale, ad esempio, una libreria.

Non esporre l'apparecchio alla luce diretta del sole o a fonti di calore.

LOCALIZZAZIONE DEI CONTROLLI

1. COPERCHIO
2. ALTOPARLANTE SINISTRO
3. SCALA SINTONIA
4. INGRESSO CUFFIE
5. INDICATOREACCENSIONE
6. SELETTORE FUNZIONE (OFF/PHONO/TUNER)
7. PIEDINI GOMMA
8. ALTOPARLANTE DESTRO
9. MANOPOLAVOLUME
10. MANOPOLA SINTONIA
11. INDICATORE FM-STEREO
12. ADATTATORE 45 GIRI
13. LEVETTADEL BRACCIO DI LETTURA
14. SELETTORE VELOCITA' 33/45 RPM
15. SUPPORTO PICK-UP
16. USCITAAMPLIFICATA(AUDIO-OUT)
17. ANTENNAFM
18. SELETTOREAUTO STOP
19. CAVOALIMENTAZIONE

COLLEGAMENTO ALLAFONTE DI ALIMENTAZIONE

• Prima di accendere l'apparecchio assicurarsi che il voltaggio locale sia lo stesso di quello indicato sulla targhetta dei dati di funzionamento.
• Per la vostra propria sicurezza leggere le seguenti istruzioni accuratamente prima di cercare di collegare questo apparecchio alla presa di corrente.

UTILIZZO DELLA RADIO

1. Regolare il Selettore Funzione (6) sulla posizione TUNER. Si accende l'indicatore di Accensione (5).
2. Sintonizzare la stazione radio desiderata girando il controllo Sintonia (10).

15

Italiano

1. Regolare il controllo Volume (9) al livello desiderato.
2. Per spegnere la radio, regolare il Selettore Funzione (6) sulla posizione OFF.

Antenna

Per la ricezione in FM, si trova incorporata sul lato posteriore dell'apparecchio un'antenna a filo (17). Muovere il filo fino a raggiungere la migliore ricezione.

GIRADISCHI

Preparazione

• Aprire il coperchio del giradischi.
• Rilasciare il gancetto del braccio di lettura.

Ascolto dei dischi

1. Regolare il Selettore Funzione (6) sulla posizione PHONO.
2. Posizionare un disco sul giradischi, sul perno centrale. Posizionare l'adattatore EP sul perno centrale quando si ascoltino dischi EP di 17 cm (45 giri).
3. Regolare il selezione velocità (14) su 33 o 45 giri, a seconda del disco utilizzato.
4. Rilasciare la chiusura del braccio della testina di lettura, e rimuovere il cappuccio di protezione dalla puntina.
5. Sollevare il braccio di lettura con la levetta del braccio (13).
6. Posizionare il braccio di lettura sull'inizio del disco, o sull'inizio di un brano particolare.
7. Abbassare con delicatezza il braccio sul disco con la levetta del braccio per iniziare la lettura.
8. Quando il disco giunge alla fine, il giradischi si fermerà. Alzare il braccio di lettura e riportarlo sull'appoggio.
9. Per fermare il disco durante la lettura, alzare il braccio di lettura e riportarlo sull'appoggio. il giradischi si fermerà.
10. Per selezionare la modalità Auto Stop, selezionate ON tramite il selettore Auto Stop (18).

Note:

• Non girare il piatto manualmente.
- Muovere o scuotere il giradischi senza la protezione della puntina e della chiusura del braccio di lettura lo potrebbe danneggiare. Mettere il cappuccio di protezione sulla puntina quando non verrà utilizzata.

USCITA AMPLIFICATA (AUDIO-OUT)

È possibile collegare il sistema all'impianto hi-fi collegando la presa di uscita di linea(AUDIO OUT) (16) alla presa di ingresso ausiliaria tramite il cavo RCA (non incluso).

SPECIFICHE TECNICHE

AC: 230V - 50Hz

FM: 87,5 - 108 MHz

Potenza in uscita: 2x 1.5W RMS

Le caratteristiche sono soggette a variazioni senza preavviso.

CORRETTO SMALTIMENTO DEL PRODOTTO (rifiuti elettrici ed elettronici)

Il marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smaltito can altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale e stato acquistato il prodotto a l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
