TTR8633N - Sistema hi-fi ROADSTAR - Manual de utilização gratuito

Tipo de produto	Sistema hi-fi com toca-discos e sintonizador FM
Marca	Roadstar
Modelo	TTR8633N
Alimentação	230 V ~ 50 Hz
Potência de saída	2 x 1,5 W RMS
Faixa de recepção FM	87,5 - 108 MHz
Toca-discos	Sim, acionamento por correia
Velocidades do prato	33 ⅓ e 45 rotações/min
Funções	OFF, PHONO, TUNER
Controle de volume	Rotativo
Controle de sintonia	Rotativo com escala analógica
Parada automática	Seletor ON/OFF
Saída de áudio	1 x RCA (AUDIO OUT)
Entrada para fones de ouvido	1 x jack 3,5 mm
Antena FM	Integrada, cabo orientável
Acessórios incluídos	Adaptador para discos de 45 RPM
Dimensões (aprox.)	380 x 200 x 150 mm
Peso (aprox.)	2,5 kg
Segurança	Não abrir, não expor à umidade, usar em superfície ventilada
Manutenção e limpeza	Limpar com um pano seco e macio
Reparabilidade	Chamar um técnico qualificado; nenhuma peça reparável pelo usuário
Informações gerais	Manual de instruções disponível em vários idiomas

Perguntas frequentes - TTR8633N ROADSTAR

Como ligar e desligar o aparelho?

Para ligar, gire o seletor de função (6) para TUNER ou PHONO. Para desligar, coloque-o em OFF.

Como ouvir rádio FM?

Selecione TUNER com o seletor de função (6). Use o controle de sintonia (10) para procurar estações. Ajuste o volume (9) conforme desejado.

Como melhorar a recepção FM?

Oriente o cabo da antena FM (17) localizado na parte traseira do aparelho para obter a melhor recepção.

Como usar o toca-discos?

Abra a tampa, coloque um disco no prato, selecione a velocidade (33 ou 45) com o seletor (14), solte o braço de leitura, levante-o com a alavanca (13), posicione-o no início do disco e abaixe-o suavemente.

O toca-discos não para automaticamente no final do disco, o que fazer?

Verifique se o seletor Auto Stop (18) está em ON. Se o problema persistir, consulte o manual.

Posso conectar este sistema a um sistema hi-fi externo?

Sim, use a saída AUDIO OUT (16) com um cabo RCA (não fornecido) para conectá-lo à entrada auxiliar do seu sistema.

Qual tensão de alimentação é necessária?

O aparelho funciona em 230 V ~ 50 Hz. Verifique se sua tomada corresponde antes de conectar.

Como limpar o aparelho?

Use um pano macio e seco. Não use solventes nem produtos abrasivos.

O que fazer em caso de defeito?

Não tente consertar você mesmo. Chame um técnico qualificado. O aparelho não contém nenhuma peça reparável pelo usuário.

Onde posso encontrar o manual completo?

Você pode baixar o manual em PDF no site notice-facile.com na seção dedicada.

MANUAL DE UTILIZADOR TTR8633N ROADSTAR

Manual de instruções

Gebruiksaanwijzing

Návod k použití

Návod na použitie

Instrukcja obsługi

INDEX

English Page 1

Deutsch Seite 5

Francais Page 9

Italiano Pagina 13

Español Página 17

Português Página 21

- Seu novo aparelho foi construído e montado sob o estrito controle de qualidade da ROADSTAR. Agradecemos por ter comprado nosso produto para a sua diversão. Antes de usar esta unidade é necessário ler com atenção este manual de instruções pare que possa ser usada apropriadamente; mantenha o manual ao seu alcance para outras informações.

TTR-8633/N

1 2 3 4 5 6 8 9 10 11

12 13 14 18 15

16 17 19

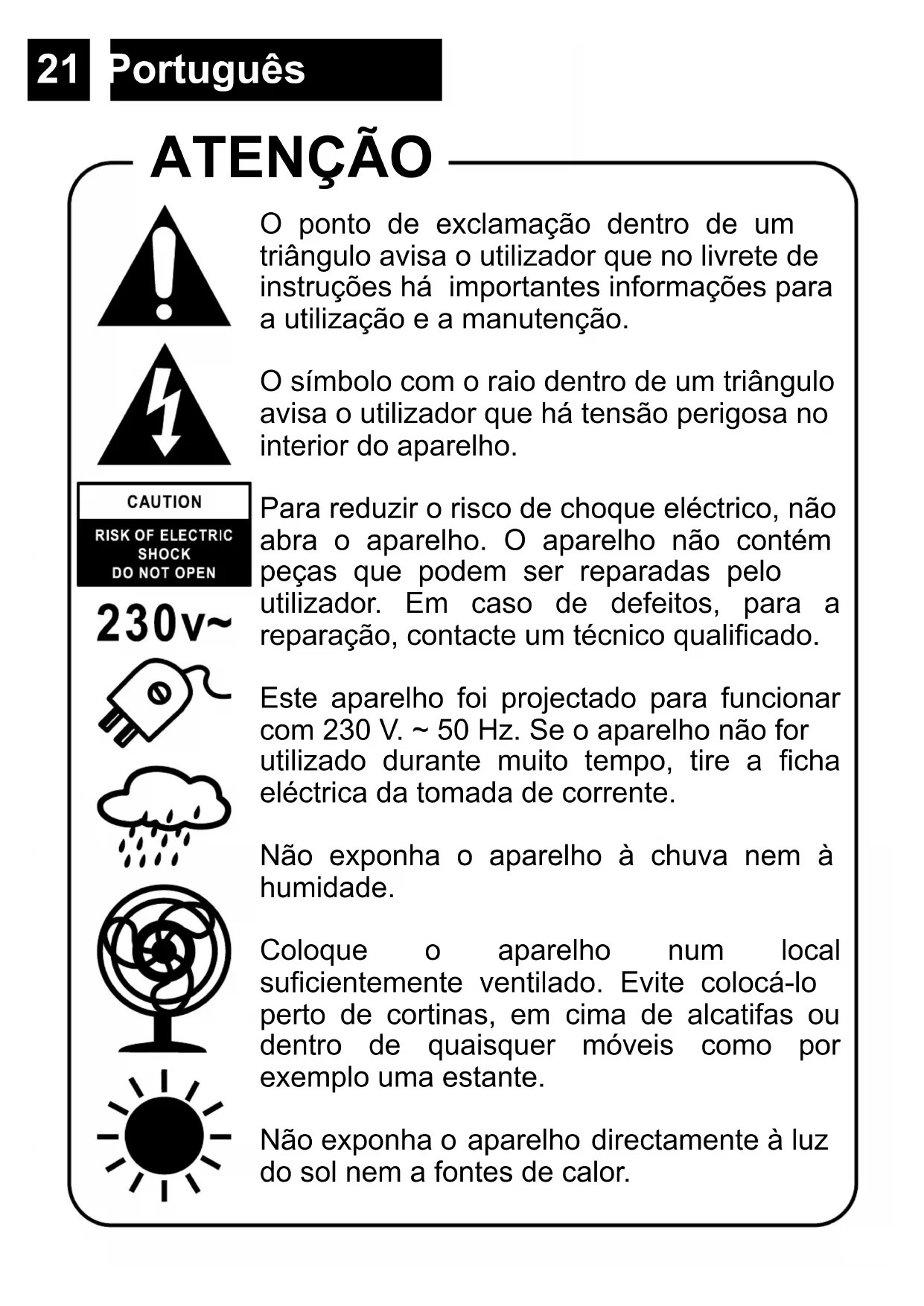

WARNINGS

FUNCIONAMIENTO CON RED CA

O ponto de exclamação dentro de um triângulo avisa o utilizador que no livrete de instruções há importantes informações para a utilização e a manutenção.

O símbolo com o raio dentro de um triângulo avisa o utilizador que há tensão perigosa no interior do aparelho.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

230v\~

Para reduzir o risco de choque eléctrico, não abra o aparelho. O aparelho não contém peças que podem ser reparadas pelo utilizador. Em caso de defeitos, para a reparação, contacte um técnico qualificado.

Este aparelho foi projectado para funcionar com 230 V. \~ 50 Hz. Se o aparelho não for utilizado durante muito tempo, tire a ficha eléctrica da tomada de corrente.

Não exponha o aparelho à chuva nem à humidade.

Coloque o aparelho num local suficientemente ventilado. Evite colocá-lo perto de cortinas, em cima de alcatifas ou dentro de quaisquer móveis como por exemplo uma estante.

Não exponha o aparelho directamente à luz do sol nem a fontes de calor.

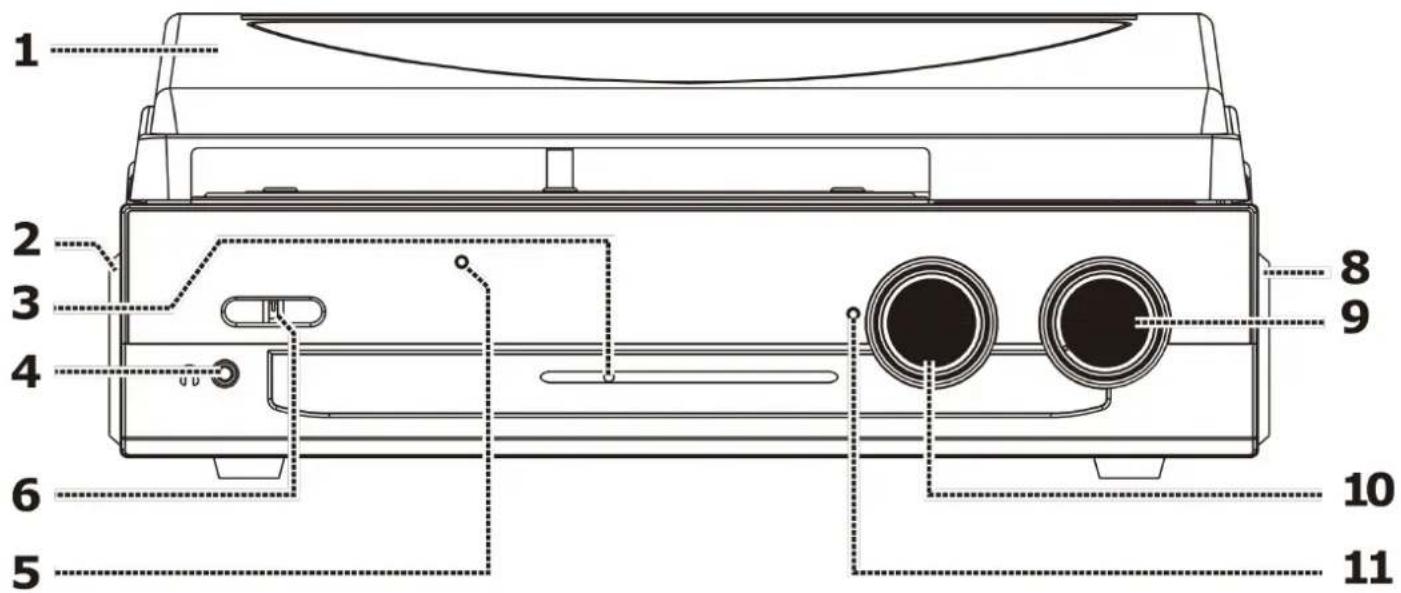

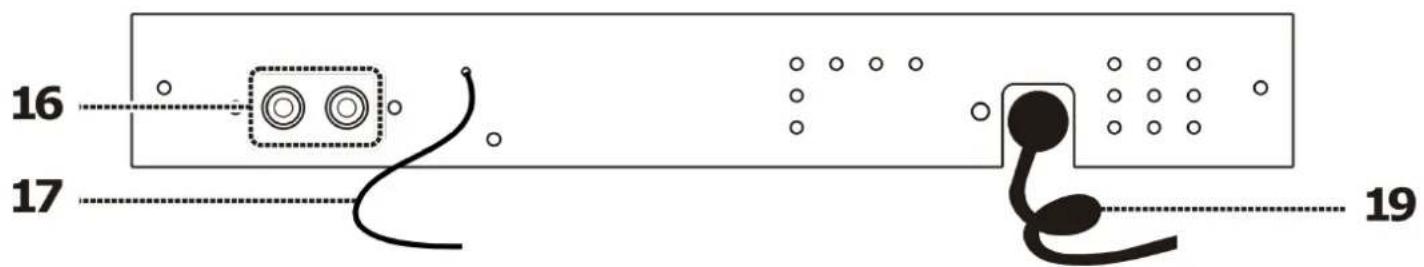

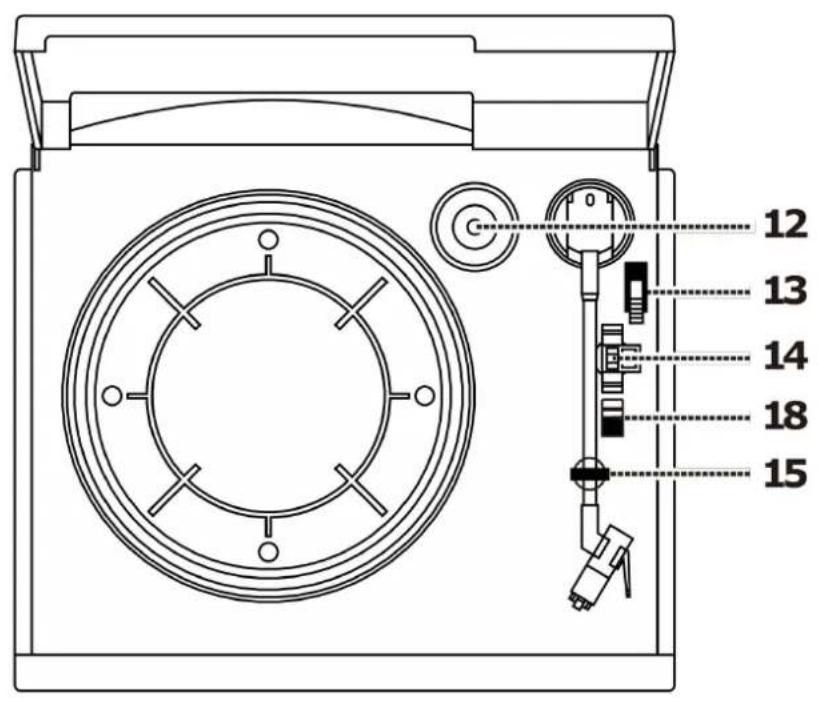

LOCALIZAÇÃO DOS COMANDOS

1. TAMPA
2. ALTIFALANTE ESQUERDO
3. SCALA SINTONÍA
4. ENTRADAAUSCULTADORES
5. INDICADOR LIGADO
6. SELECTOR FUNÇÃO(OFF/PHONO/TUNER)
7. PÉS DE BORRACHA
8. ALTIFALANTE DIREITO
9. CONTROLO VOLUME
10. CONTROLO SINTONÍA
11. INDICADOR FM-STÉREO
12. ADAPTADOR DISCOS 45 RPM
13. ALAVANCA DE LEVANTAMENTO
14. SELECTOR VELOCIDADE 33/45 RPM
15. APOIO PICK-UP
16. SAÍDA AMPLIFICADA (AUDIO-OUT)
17. ANTENAFM
18. SELECTORAUTO STOP (ON/OFF)
19. CABOALIMENTAÇÃO

OPERAÇÃO COM CORRENTE ALTERNADA

Conecte o cabo de corrente alternada na tomada AC da corrente doméstica.

OUVINDO O RÁDIO

1. Posicione o seletor de Função (6) na posição TUNER. O indicador Ligado (5) se iluminará.
2. Sintonize a estação desejada com o controle de sintonia (10).
3. Ajuste o volume (9) em sua intensidade desejada.
4. Para desligar o rádio, posicione o seletor de Função 6) na posição OFF.

23 Português

Antena

Para a recepção em FM, há incorporada na parte posterior do aparelho uma antena com fio (17). Desloque este fio até obter a melhor recepção.

TOCA-DISCOS

Preparação

• Erga a tampa do toca-discos.
• Solte o grampo do braço da leitura e retire a protecção da agulha.

Escuta de discos

1. Posicione o seletor de Função (6) na posição PHONO.
2. Coloque um disco sobre o prato, enfiado no pino central. Coloque o adaptador EP no pino central se for tocar um disco EP de 17 cm.
3. Regule o botão de selecção da velocidade (14) em 33 ou 45 rotações, em função do disco.
4. Solte o grampo do braço e retire a tampa de protecção da agulha.
5. Erga o braço pela respectiva alavanca de levantamento.
6. Coloque o braço sobre o começo do disco ou o início da faixa que desejar.
7. Abaixe delicadamente o braço sobre o disco, mediante a respectiva alavanca de levantamento (13), para começar a tocar.
8. Quando terminar de tocar o disco, o toca-discos pára. Erga o braço e devolva ao apoio.
9. Para parar um disco que estiver a tocar, erga o braço e devolva ao apoio.
10. Para selecionar o modo de Auto Stop, mova o slector Auto Stop (18) em ON.

Observações:

• Não pare nem gire manualmente o prato.
• Não mova nem agite o toca-discos sem ter antes preso o braço com o respectivo grampo, para não causar danos ao braço.
• Coloque a tampa de protecção quando a agulha não estiver a ser usada.

SAÍDA PREAMPLIFICADA (AUDIO-OUT)

Pode ligar o sistema à sua aparelhagem HI-FI ligando a tomada AUDIO OUT (16) à tomada auxiliar de entrada com um cabo RCA (não incluído).

ESPECIFICAÇÕES

AC: 230V - 50Hz

FM: 87,5 - 108 MHz

Saida altifalantes: 2x 1.5W RMS

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os residuos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e á saúde humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de residuos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domesticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não devera ser misturado com outros residuos comerciais para eliminação.
