TTR8633N - Hifi-system ROADSTAR - Kostenlose Bedienungsanleitung

Produkttyp	HiFi-System mit Plattenspieler und FM-Tuner
Marke	Roadstar
Modell	TTR8633N
Stromversorgung	230 V ~ 50 Hz
Ausgangsleistung	2 x 1,5 W RMS
FM-Empfangsbereich	87,5 - 108 MHz
Plattenspieler	Ja, Riemenantrieb
Plattengeschwindigkeiten	33 ⅓ und 45 U/min
Funktionen	OFF, PHONO, TUNER
Lautstärkeregler	Drehregler
Abstimmregler	Drehregler mit analoger Skala
Automatischer Stopp	ON/OFF-Schalter
Audioausgang	1 x RCA (AUDIO OUT)
Kopfhöreranschluss	1 x 3,5 mm Klinke
FM-Antenne	Integriert, ausrichtbares Kabel
Mitgeliefertes Zubehör	Adapter für 45 U/min Schallplatten
Abmessungen (ca.)	380 x 200 x 150 mm
Gewicht (ca.)	2,5 kg
Sicherheit	Nicht öffnen, nicht Feuchtigkeit aussetzen, auf einer belüfteten Oberfläche verwenden
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen
Reparierbarkeit	Qualifizierten Techniker hinzuziehen; keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - TTR8633N ROADSTAR

Wie schalte ich das Gerät ein und aus?

Zum Einschalten drehen Sie den Funktionswähler (6) auf TUNER oder PHONO. Zum Ausschalten stellen Sie ihn auf OFF.

Wie höre ich FM-Radio?

Wählen Sie TUNER mit dem Funktionswähler (6). Verwenden Sie den Abstimmregler (10), um Sender zu suchen. Stellen Sie die Lautstärke (9) nach Ihren Wünschen ein.

Wie verbessere ich den FM-Empfang?

Richten Sie das Kabel der FM-Antenne (17) auf der Rückseite des Geräts aus, um den besten Empfang zu erzielen.

Wie verwende ich den Plattenspieler?

Öffnen Sie den Deckel, legen Sie eine Schallplatte auf den Teller, wählen Sie die Geschwindigkeit (33 oder 45) mit dem Wähler (14), entriegeln Sie den Tonarm, heben Sie ihn mit dem Hebel (13) an, positionieren Sie ihn am Anfang der Platte und senken Sie ihn sanft ab.

Der Plattenspieler stoppt nicht automatisch am Ende der Platte, was tun?

Überprüfen Sie, ob der Auto-Stopp-Wähler (18) auf ON steht. Wenn das Problem weiterhin besteht, lesen Sie die Bedienungsanleitung.

Kann ich dieses System an eine externe Hi-Fi-Anlage anschließen?

Ja, verwenden Sie den AUDIO OUT-Ausgang (16) mit einem RCA-Kabel (nicht im Lieferumfang), um es an den Aux-Eingang Ihrer Anlage anzuschließen.

Welche Versorgungsspannung ist erforderlich?

Das Gerät arbeitet mit 230 V ~ 50 Hz. Überprüfen Sie vor dem Anschließen, ob Ihre Steckdose kompatibel ist.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder Scheuermittel verwenden.

Was tun bei einer Störung?

Versuchen Sie nicht, es selbst zu reparieren. Ziehen Sie einen qualifizierten Techniker hinzu. Das Gerät enthält keine vom Benutzer reparierbaren Teile.

Wo finde ich die vollständige Bedienungsanleitung?

Sie können die Bedienungsanleitung im PDF-Format auf der Website notice-facile.com im entsprechenden Bereich herunterladen.

BEDIENUNGSANLEITUNG TTR8633N ROADSTAR

- Ihr neues Gerät wurde unter Beachtung der strengen ROADSTAR Qualitätsvorschriften gefertigt. Wir danken Ihnen für den Kauf unseres Produktes und wünschen Ihnen optimalen Hörgenuss. Bitte lesen Sie diese Bedienungsanleitung durch, und heben Sie sie auf, um jederzeit darin nachschlagen zu können.

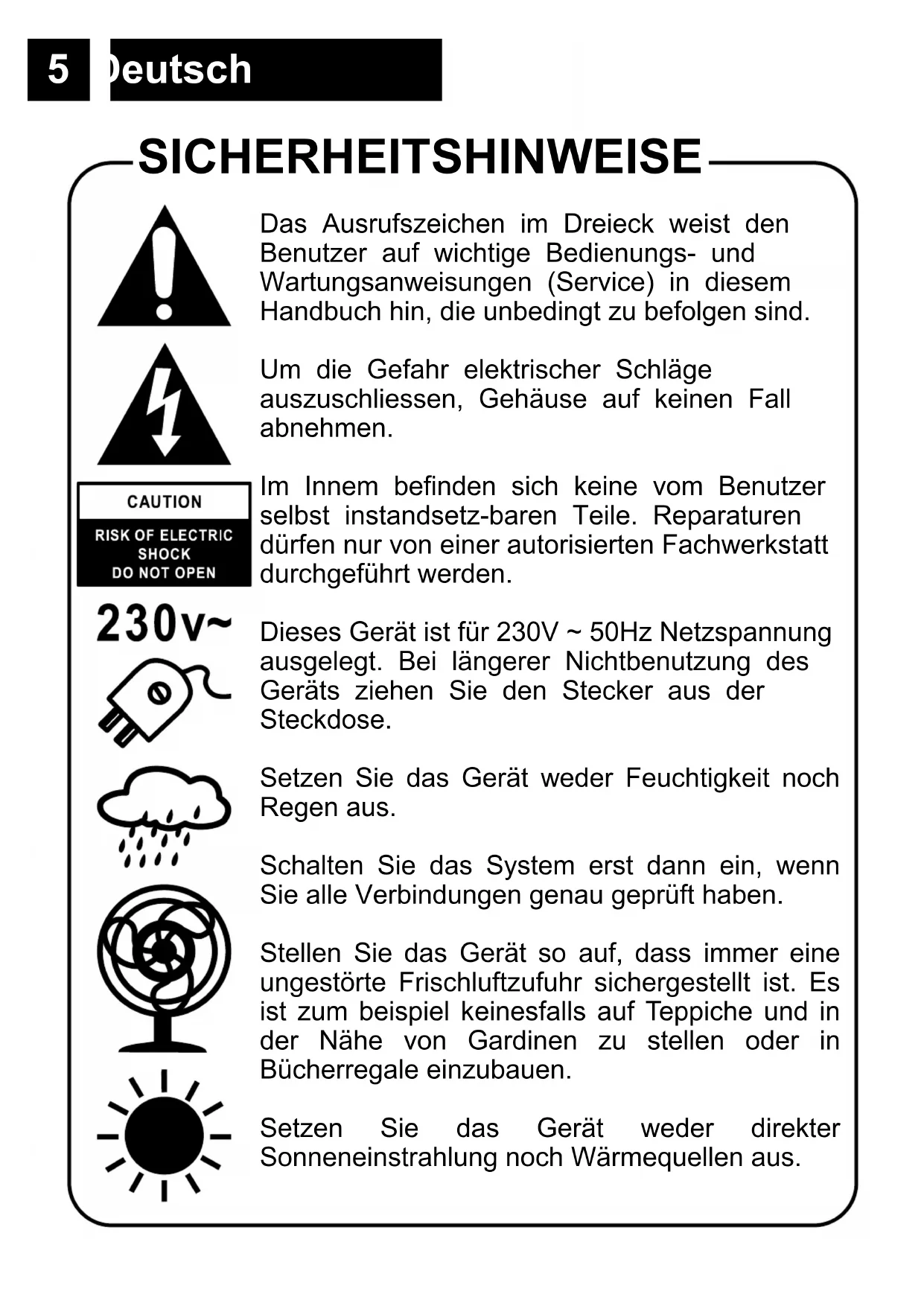

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmen.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

230v\~

Dieses Gerät ist für 230V \~ 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Es ist zum beispiel keinesfalls auf Teppiche und in der Nähe von Gardinen zu stellen oder in Bücherregale einzubauen.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

LAGE DER BEDIENUNGSELEMENTE

1. ABDECKUNG
2. LAUTSPRECHER LINKS
3. ABSTIMMSKALA
4. KOPFHÖRER
5. EIN-ANZEIGE
6. FUNKTION-WAHLSCHALTER (OFF/PHONO/TUNER)
7. GUMMIFÜße
8. LAUTSPRECHER RECHTS
9. LAUTSTÄRKE-REGLER
10. ABSTIMM-KNOPF
11. UKW-STEREO-ANZEIGE
12. 45-DISC-ADAPTER
13. TONARM-HEBEL
14. 33/45 U./MIN. GESCHWINDIGKEITSCHALTER
15. TONARM-ABLAGE
16. VORVERSTÄRKTEAUSGANG(AUDIO-OUT)
17. UKW-ANTENNE
18. AUTO-STOP SCHALTER (ON/OFF) (EIN/AUS)
19. NETZKABEL

NETZANSCHLUSS

• Bevor Sie das Gerät einschalten, vergewissern Sie sich, daß Ihre örtliche Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.
• Zu Ihrer eigenen Sicherheit lesen Sie sorgfältig die folgende Bedienungsanleitung, bevor Sie das Gerät ans Netz anschließen.

RUNDFUNKEMPFANG

1. Stellen Sie den Funktionswahlschalter (6) auf TUNER. Die EIN-Anzeige erleuchtert (5).
2. Stimmen Sie die gewünschte Radiostation mit dem

7 Deutsch

Abstimmregler (10) ab.

1. Stellen Sie den Lautstärkeregler (6) auf OFF.

Antenne

• Für den UKW-Empfang befindet sich auf der Rückseite des Gerätes ein eingebauter UKWAntennendraht
  • (17). Bewegen Sie den Draht hin und her, bis der beste Empfang erreicht wird.

PLATTENSPIELERBETRIEB

Vorbereitung

• Öffnen Sie die Abdeckung.
• Entfernen Sie die Tonarmklemme und nehmen Sie die Schutzkappe der Wiedergabenadel weg.

Plattenspielerbetrieb

1. Stellen Sie den Funktionswahlschalter (6) auf PHONO.
2. Legen Sie eine Schallplatte auf die mittlere Spindel des Plattentellers. Legen Sie den EP- Adapter auf die mittlere Spindel, wenn Sie 17 cm-EP-Platten abspielen.
3. Stellen Sie die Drehzahl-Wahlschalter (14) auf 33 oder 45 U./Min., entsprechend der Schallplatte.
4. Entriegeln Sie die Tonarm-Klemme und entfernen Sie die Schutzklappe von der Wiedergabenadel.
5. Heben Sie den Tonarm mit dem Tonarm-Hebel (13) an.
6. Bewegen Sie den Tonam an den Anfang der Plane oder eines bestimmten Titels.
7. Senken Sie den Tonarm vorsichtig mit dem Tonarm-Hebel auf die Platte, um die Wiedergabe zu starten.
8. Am Ende der Platte, heben Sie den Tonarm und bringen Sie es zum Rest.

9. Wenn Sie die Platte während der Wiedergabe stoppen wollen, den Tonarm von der Platte heben und zur Ruhe zurückbringen.

10. Auto Stop schalter auf OFF (18), für die Platte automaisch stoppen.

Hinweise:

• Drehen oder stoppen Sie den Plattenteller nicht manuell.
• Wenn Sie den Plattenteller bewegen oder anstossen, ohne den Tonarm mit der Klemme gesichert zu haben, konnte der Tonarm beschadigt werden Stecken Sie die Schutzkappe auf die Wiedergabenadel, wenn das Gerät nicht benutzt wird.

AUDIO-OUT-ANSCHLUSS

Sie haben die Möglichkeit, das System an Ihre Hi-Fi-Anlage anzuschließen.

VerbindenSie hierzu die AUDIO-OUT-Buchse (16) über ein RCA-Kabel (nicht im Lieferumfangenthalten) mit dem AUX-Eingang der Anlage.

TECHNISCHE DATEN

AC: 230V - 50Hz

FM: 87,5 - 108 MHz

Ausgangsleistung: 2x 1.5W RMS

Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschli chen Gesundheit ni cht durch unkontrol i erte Mül i besei ti gung zu schaden. Recycel n Si e das Gerät, um d nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyclen können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

ATTENTION

Schallplatten anhören

TECHNISCHE SPEZIFIKATIONEN

AC: 230V - 50Hz

FM: 87,5 - 108 MHz

Speakers output: 2x 1.5W RMS

Das Design und die Spezifikationen können ohne vorherige Ankündigung geändert werden.
