Rodzaj produktu	System hi-fi z gramofonem i tunerem FM
Marka	Roadstar
Model	TTR8633N
Zasilanie	230 V ~ 50 Hz
Moc wyjściowa	2 x 1,5 W RMS
Zakres odbioru FM	87,5 - 108 MHz
Gramofon	Tak, napęd paskowy
Prędkości talerza	33 ⅓ i 45 obr./min
Funkcje	OFF, PHONO, TUNER
Regulacja głośności	Obrotowa
Regulacja dostrajania	Obrotowa z analogową skalą
Automatyczne wyłączanie	Przełącznik ON/OFF
Wyjście audio	1 x RCA (AUDIO OUT)
Wejście słuchawkowe	1 x jack 3,5 mm
Antena FM	Wbudowana, kabel kierunkowy
Akcesoria w zestawie	Adapter do płyt 45 obr./min
Wymiary (ok.)	380 x 200 x 150 mm
Waga (ok.)	2,5 kg
Bezpieczeństwo	Nie otwierać, nie narażać na wilgoć, używać na wentylowanej powierzchni
Konserwacja i czyszczenie	Przetrzeć suchą, miękką szmatką
Naprawialność	Skontaktować się z wykwalifikowanym technikiem; brak części naprawialnych przez użytkownika
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach

Często zadawane pytania - TTR8633N ROADSTAR

Jak włączyć i wyłączyć urządzenie?

Aby włączyć, obróć przełącznik funkcji (6) na TUNER lub PHONO. Aby wyłączyć, ustaw go na OFF.

Jak słuchać radia FM?

Wybierz TUNER za pomocą przełącznika funkcji (6). Użyj regulatora dostrajania (10) do wyszukiwania stacji. Ustaw głośność (9) według własnych preferencji.

Jak poprawić odbiór FM?

Skieruj kabel anteny FM (17) znajdujący się z tyłu urządzenia, aby uzyskać najlepszy odbiór.

Jak korzystać z gramofonu?

Otwórz pokrywę, umieść płytę na talerzu, wybierz prędkość (33 lub 45) za pomocą przełącznika (14), odblokuj ramię gramofonu, podnieś je za pomocą dźwigni (13), umieść je na początku płyty i delikatnie opuść.

Gramofon nie zatrzymuje się automatycznie na końcu płyty, co robić?

Sprawdź, czy przełącznik Auto Stop (18) jest ustawiony na ON. Jeśli problem nadal występuje, zapoznaj się z instrukcją.

Czy mogę podłączyć ten system do zewnętrznego zestawu hi-fi?

Tak, użyj wyjścia AUDIO OUT (16) z kablem RCA (nie dołączonym), aby podłączyć go do wejścia pomocniczego swojego zestawu.

Jakie napięcie zasilania jest wymagane?

Urządzenie działa na 230 V ~ 50 Hz. Przed podłączeniem sprawdź, czy gniazdo jest zgodne.

Jak czyścić urządzenie?

Użyj miękkiej, suchej szmatki. Nie używaj rozpuszczalników ani środków ściernych.

Co zrobić w przypadku awarii?

Nie próbuj naprawiać samodzielnie. Skontaktuj się z wykwalifikowanym technikiem. Urządzenie nie zawiera żadnych części naprawialnych przez użytkownika.

Gdzie mogę znaleźć pełną instrukcję?

Możesz pobrać instrukcję w formacie PDF ze strony notice-facile.com w odpowiedniej sekcji.

INSTRUKCJA OBSŁUGI TTR8633N ROADSTAR

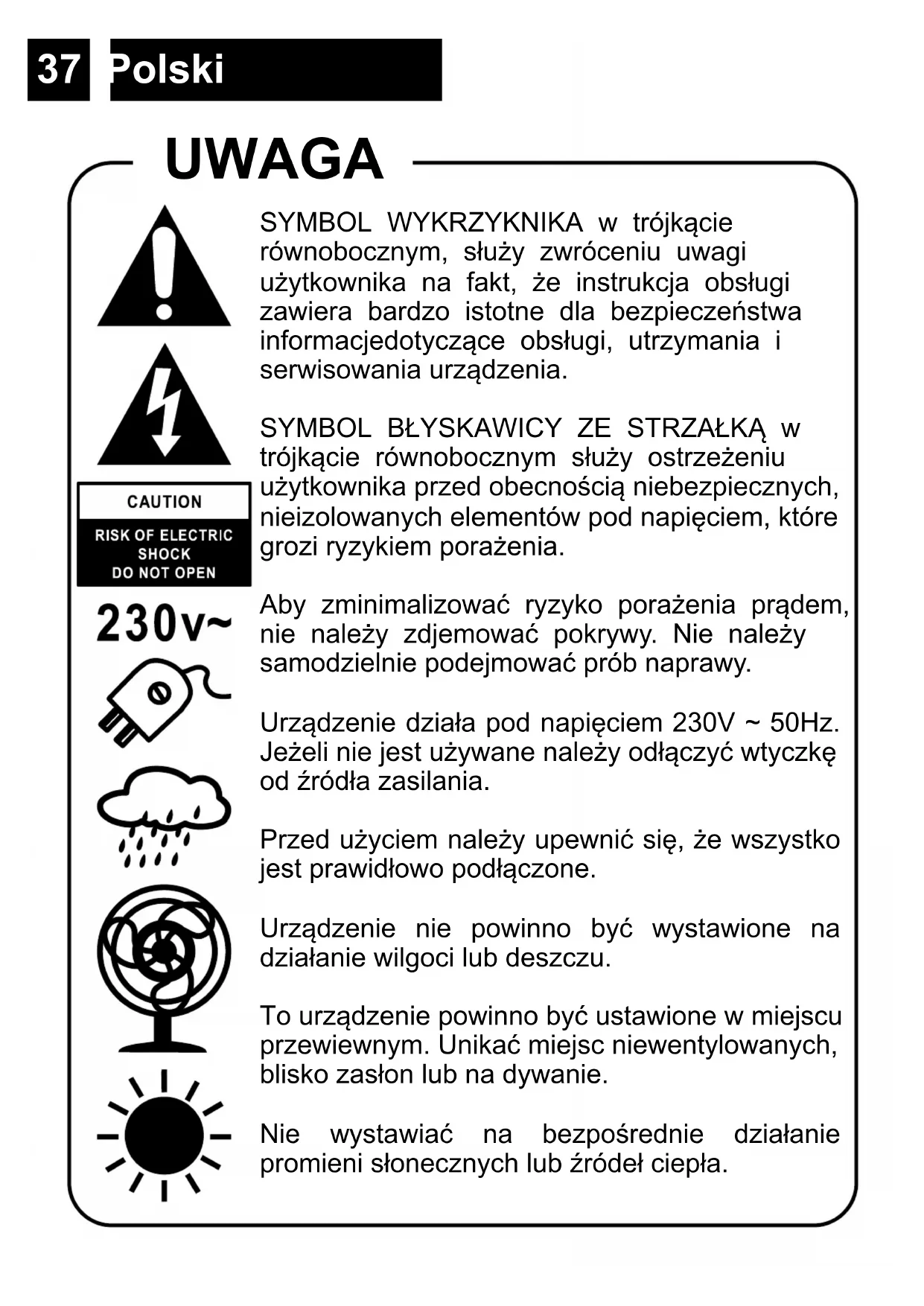

SYMBOL WYKRZYKNIKA w trójkącie równobocznym, służy zwróceniu uwagi użytkownika na fakt, że instrukcja obsługi zawiera bardzo istotne dla bezpieczeństwa informacjedotyczące obsługi, utrzymania i serwisowania urządzenia.

SYMBOL BŁYSKAWICY ZE STRZAŁKA w trójkącie równobocznym służy ostrzeżeniu użytkownika przed obecnością niebezpiecznych, nieizolowanych elementów pod napięciem, które grozi ryzykiem porażenia.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

230v\~

Aby zminimalizować ryzyko porażenia prądem, nie należy zdjemować pokrywy. Nie należy samodzielnie podejmować prób naprawy.

Urządzenie działa pod napięciem 230V \~ 50Hz. Jeżeli nie jest używane należy odłączyć wtyczkę od źródła zasilania.

Przed użyciem należy upewnić się, że wszystko jest prawidłowo podłączone.

Urządzenie nie powinno być wystawione na działanie wilgoci lub deszczu.

To urządzenie powinno być ustawione w miejscu przewiewnym. Unikać miejsc niewentylowanych, blisko zasłon lub na dywanie.

Nie wystawiać na bezpośrednie działanie promieni słonecznych lub źródeł ciepła.

OPIS ELEMENTÓW

1. Pokrywa przeciwkurzowa
2. Lewy głośnik
3. Wskaźnik strojenia
4. Złącze słuchawkowe 3.5 mm
5. Wskaźnik zasilania LED
6. Przełącznik funkcji (OFF/PHONO/TUNER)
7. gumowe nóżki
8. Prawy głośnik
9. Pokrętło głośności
10. Pokrętło strojenia
11. Wskaźnik FM-STEREO
12. Adapter płyt
13. Dźwignia ramienia
14. Przełącznik prędkości obrotów 33/45 rpm
15. Podpórka ramienia
16. Wyjście audio-out
17. Antena FM
18. Przełącznik AUTO
19. Przewód zasilający

ŹRÓDŁO ZASILANIA

• Przed włączeniem upewnij się, że napięcie w sieci odpowiada temu wskazanemu na tabliczce znamionowej umieszczonej na spodzie urządzenia.
• Dla własnego bezpieczeństwa przeczytaj poniższą instrukcje przed podłączeniem do głównego zasilania.

RADIO FM

OBSŁUGA

• Ustawić przełącznik funkcji (6) w pozycji TUNER. Zaświeci się czerwony wskaźnik zasilania (5).
• Wyszukać żadana stację radiową za pomocą pokrętła

strojenia (10).

- Aby wyłączyć radio należy ustawić przełącznik funkcji (6) w pozycji OFF.

ANTENA

W urządzenie została wbudowana kablowa antena (17), pozwalająca na odbiór stacji FM. Znajduje się ona z tyłu urządzenia. Poruszać anteną i zmieniać jej pozycję, aby uzyskać najlepszy odbiór stacji radiowych.

OBSŁUGA GRAMOFONU

Przygotowanie

• Otworzyć pokrywę gramofonu.
• Zwolnić zabezpieczenia ramienia i zdjąć osłone igły.

Słuchanie płyt

1. Ustawić przełącznik funkcji (6) w pozycji PHONO.
2. Umieścić płytę na talerzu obrotowym na środkowej osi. Jeśli odtwarzane są płyty 17 cm EP, należy umieścić na osi także adapter płyt.
3. W zależności od typu płyty, ustawić przełącznik prędkości obrotów (14) na 33 lub 45 rpm.
4. Zwolnić zabezpieczenia ramienia i zdjąć osłonę igły.
5. Unieść ramię posługując się dźwignią ramienia (13).
6. Przesunąć ramię gramofonu nad początek płyty lub nad wybrany utwór.
7. Używając dźwigni ramienia delikatnie opuścić ramię na płytę, żeby rozpocząć odtwarzanie.
8. Po zakończeniu odtwarzania płyty ramię zatrzyma się automatycznie. Należy zdjąć je z płyty i przełożyć na podpórkę.
9. Aby ręcznie zatrzymać odtwarzanie, należy zdjąć ramię z płyty i przełożyć na podpórkę.
10. Aby wybrać tryb automatycznego zatrzymania, ustawić

przełącznik AUTO (18) w pozycji ON.

UWAGA: Nie zatrzymywać ani nie obracać talerza ręcznie. Przesuwanie lub wstrząsy mogą spowodować uszkodzenie ramienia, należy zawsze odkładać je na podpórkę i zabezpieczać zatrzaskiem. Jeśli urządzenie nie jest używane, należy ponownie nałożyć osłonę na igłę.

FUNKCJA AUDIO-OUT

Urządzenie może zostać podłączone do zewnętrznego systemu audio (wzmacniacz, zestawy głośnikowe) za pomocą wyjścia AUDIO RCA (16), po podłączeniu kabla RCA (nie załączono).

SPECYFIKACJA

AC: 230V - 50Hz

FM: 87,5 - 108 MHz

Moc wyjściowa: 2x 1.5W RMS

Zmiana specyfikacji technicznej produktu zastrzeżona przez producenta.

Likwidacja zużytego sprzętu elektrycznego/elektronicznego

Ten symbol znajdujący się na produkcie, jego wyposażeniu lub opakowaniu oznacza, że z produktem nie można obchodzić się jak ze zwykłymi odpadami domowymi. Kiedy urządzenie lub bateria/akumulator będą nadawały się do wyrzucenia prosimy, aby Państwo przewieżli ten produkt na odpowiednie miejsce zbiorcze, gdzie zostanie przeprowadzona jego utylizacja. Na terenie Unii Europejskiej oraz w innych europejskich krajach znajdują się miejsc zbiówki zużytych urządzeń elektrycznych i elektronicznych oraz baterii i akumulatorów. Dzięki zapewnieniu właściwej utylizacji produktów mogą Państwo zapobiec możliwym negatywnym skutkom dla środowiska naturalnego i ludzkiego zdrowia. Mogłyby one wystąpić w wypadku nieodpowiedniego postępowania z odpadami elektrycznymi i elektronicznymi lub zużytymi bateriami i akumulatorami. Utylizacja materiałów pozwala chronić źródła naturalne. Z tego powodu prosimy nie wyrzucać starych elektrycznych oraz elektronicznych urządzeń oraz akumulatorów i baterii wraz z odpadami domowymi. Aby uzyskać więcej informacji o sposobach utylizacji starych urządzeń, należy skontaktować się z władzami lokalnymi, przedsiębiorstwem zajmującym się utylizacją odpadów lub sklepem, w którym produkt został zakupiony.
