TTR8633N - Hi-fi systém ROADSTAR - Bezplatný návod k obsluze

Typ produktu	Hi-fi systém s gramofonem a FM tunerem
Značka	Roadstar
Model	TTR8633N
Napájení	230 V ~ 50 Hz
Výstupní výkon	2 x 1,5 W RMS
Rozsah FM příjmu	87,5 - 108 MHz
Gramofon	Ano, řemenový pohon
Rychlosti otáčení	33 ⅓ a 45 ot./min
Funkce	OFF, PHONO, TUNER
Ovládání hlasitosti	Otočný
Ovládání ladění	Otočný s analogovou stupnicí
Automatické zastavení	Přepínač ON/OFF
Audio výstup	1 x RCA (AUDIO OUT)
Vstup pro sluchátka	1 x jack 3,5 mm
FM anténa	Integrovaná, otočný kabel
Součástí příslušenství	Adaptér pro desky 45 ot./min
Rozměry (přibl.)	380 x 200 x 150 mm
Hmotnost (přibl.)	2,5 kg
Bezpečnost	Neotvírejte, nevystavujte vlhkosti, používejte na větraném povrchu
Údržba a čištění	Otřete suchým měkkým hadříkem
Opravitelnost	Vyžaduje kvalifikovaného technika; žádné díly opravitelné uživatelem
Obecné informace	Uživatelská příručka dostupná v několika jazycích

Často kladené otázky - TTR8633N ROADSTAR

Jak zapnout a vypnout zařízení?

Pro zapnutí otočte volič funkcí (6) na TUNER nebo PHONO. Pro vypnutí jej přepněte do polohy OFF.

Jak poslouchat FM rádio?

Vyberte TUNER pomocí voliče funkcí (6). Pomocí ovladače ladění (10) vyhledejte stanice. Nastavte hlasitost (9) podle svých preferencí.

Jak zlepšit FM příjem?

Nastavte kabel FM antény (17) umístěný na zadní straně zařízení pro nejlepší příjem.

Jak používat gramofon?

Otevřete kryt, položte desku na talíř, vyberte rychlost (33 nebo 45) přepínačem (14), uvolněte raménko, zvedněte ho pomocí páčky (13), umístěte ho na začátek desky a jemně spusťte.

Gramofon se na konci desky automaticky nezastaví, co dělat?

Zkontrolujte, zda je přepínač Auto Stop (18) v poloze ON. Pokud problém přetrvává, nahlédněte do návodu.

Mohu tento systém připojit k externí hi-fi sestavě?

Ano, použijte výstup AUDIO OUT (16) s RCA kabelem (není součástí dodávky) pro připojení k pomocnému vstupu vaší sestavy.

Jaké napájecí napětí je vyžadováno?

Zařízení pracuje na 230 V ~ 50 Hz. Před připojením zkontrolujte, zda vaše zásuvka odpovídá.

Jak čistit zařízení?

Použijte měkký suchý hadřík. Nepoužívejte rozpouštědla ani abrazivní prostředky.

Co dělat v případě poruchy?

Nepokoušejte se opravit sami. Obraťte se na kvalifikovaného technika. Zařízení neobsahuje žádné díly opravitelné uživatelem.

Kde najdu úplný návod?

Návod si můžete stáhnout ve formátu PDF na webu notice-facile.com v příslušné sekci.

NÁVOD K OBSLUZE TTR8633N ROADSTAR

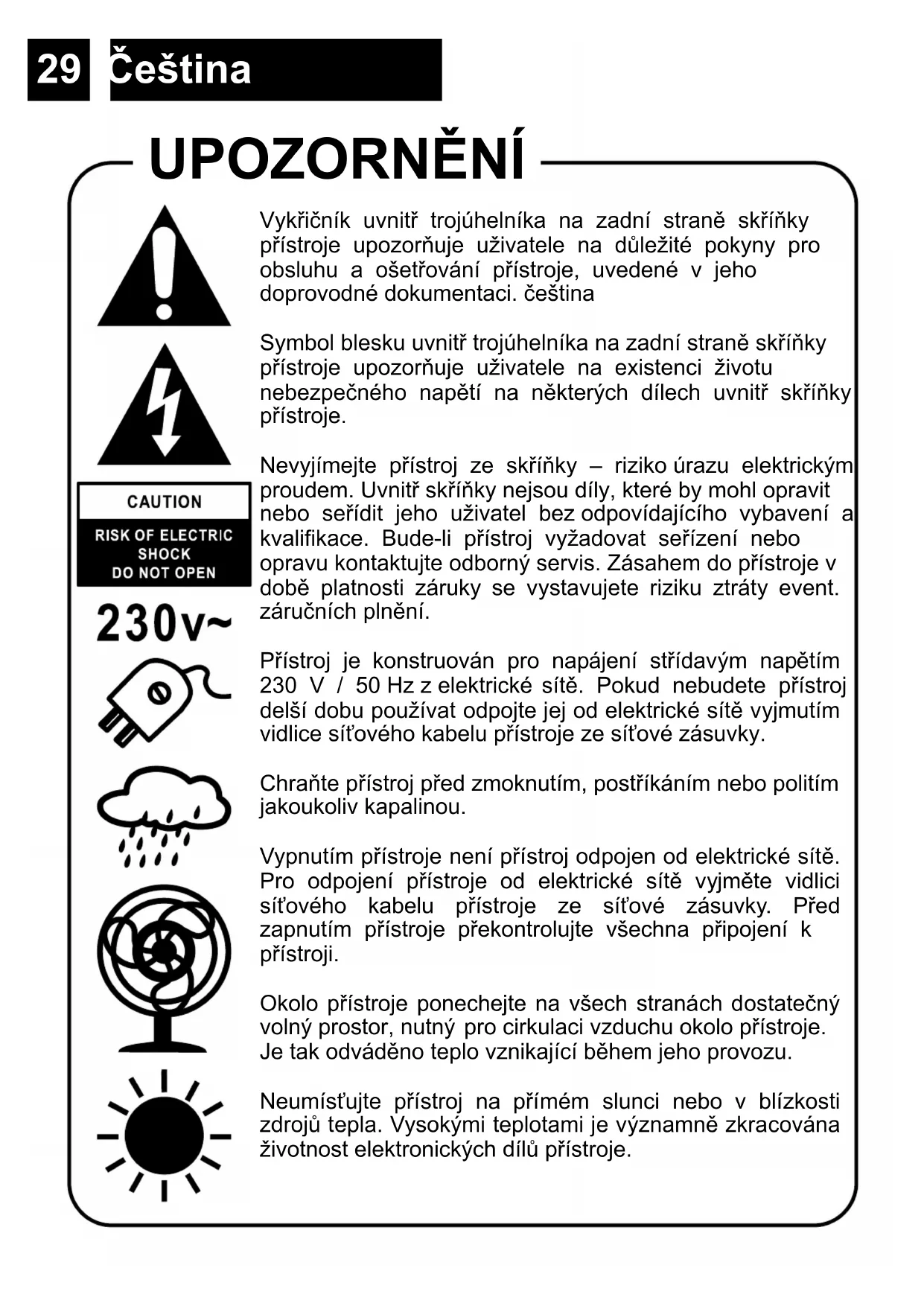

Vykřičník uvnitř trojúhelníka na zadní straně skříňky přístroje upozorňuje uživatele na důležité pokyny pro obsluhu a ošetřování přístroje, uvedené v jeho doprovodné dokumentaci. čeština

Symbol blesku uvnitř trojúhelníka na zadní straně skříňky přístroje upozorňuje uživatele na existenci životu nebezpečného napětí na některých dílech uvnitř skříňky přístroje.

Nevyjímejte přístroj ze skříňky – riziko úrazu elektrickým proudem. Uvnitř skříňky nejsou díly, které by mohl opravit nebo seřídit jeho uživatel bez odpovídajícího vybavení a kvalifikace. Bude-li přístroj vyžadovat seřízení nebo opravu kontaktujte odborný servis. Zásahem do přístroje v době platnosti záruky se vystavujete riziku ztráty event. záručních plnění.

230v\~

Přístroj je konstruován pro napájení střídavým napětím 230 V / 50 Hz z elektrické sítě. Pokud nebudete přístroj delší dobu používat odpojte jej od elektrické sítě vyjmutím vidlice síťového kabelu přístroje ze síťové zásuvky.

Chraňte přístroj před zmoknutím, postříkáním nebo politím jakoukoliv kapalinou.

Vypnutím přístroje není přístroj odpojen od elektrické sítě. Pro odpojení přístroje od elektrické sítě vyjměte vidlici síťového kabelu přístroje ze síťové zásuvky. Před zapnutím přístroje překontrolujte všechna připojení k přístroji.

Okolo přístroje ponechejte na všech stranách dostatečný volný prostor, nutný pro cirkulaci vzduchu okolo přístroje. Je tak odváděno teplo vznikající během jeho provozu.

Neumístujte přístroj na přímém slunci nebo v blízkosti zdrojů tepla. Vysokými teplotami je významně zkracována životnost elektronických dílů přístroje.

JEDNOTLIVÉ ČÁSTI PŘÍSTROJE

1. Kryt gramofonu.
2. Levý reproduktor.
3. Stupnice ladění s ukazatelem.
4. Stereofonní jack o průměru 3,5 mm pro připojení sluchátek k přístroji (nutno dokoupit).
5. Červená LED napájení POWER.
6. Přepínač FUNCTION pro zapnutí / vypnutí přístroje a výběr zdroje signálu s polohami OFF / PHONO / TUNER. Nastavením přepínače do polohy OFF bude
7. Gumové nožičkyi
8. Pravý reproduktor.
9. Regulátor hlasitosti VOLUME.
10. Knoflík ladění TUNING.
11. Adaptér hřídele talíře gramofonu (pro přehrání EP desek o průměru 17 cm).
12. LED FM STEREO - indikuje stereofonní příjem FM rozhlasu.
13. Páčka pro zvednutí / usazení tónového raménka gramofonu.
14. Přepínač rychlosti otáčení talíře gramofonu (33 popř. 45 ot / min.).
15. Držák prěnosky.
16. Výstupní konektory AUDIO OUT (L/R) pro připojení výstupu audio z přístroje p ro jeho externí zpracování jiným přístrojem (např. pro záznam připojeným m agnetofonem). Pro připojení použijte stereofonní kabel audio s konektory cinch (nutno dokoupit).
17. Drátová FM anténa.
18. Přepínač AUTO STOP pro zapnutí / vypnutí funkce automatického zastavení
19. otáčení otočného

NAPÁJENÍ PŘÍSTROJE

• Přístroj je konstruován pro napájení střídavým napětím 230 V / 50 Hz z elektrické sítě.
• Před připojením přístroje k elektrické síti překontrolujte (např. na štítku elektroměru), zda napětí elektrické sítě v místě používání přístroje odpovídá nap čtí specifikovanému výrobcem přístroje

pro jeho napájení. Nepřipojujte přístroj k j inému než k uvedenému napětí - mohl by tak být poškozen.

PŘÍJEM ROZHLASU

1. Přepněte přepínač FUNCTION do polohy TUNER – přístroj tak bude zapnut a přepnut na příjem rozhlasu, na přístroji se rozsvítí červená LED POWER.
2. Knoflíkem ladění TUNING nalad'te požadovaný vysílač.
3. Regulátorem hlasitosti VOLUME upravte hlasitost.
4. Pro vypnutí přístroje přepněte přepínač FUNCTION do polohy OFF.

ANTÉNY

Pro příjem FM rozhlasu přístroj používá drátovou FM anténu. Anténu rozviňte, pro příjem požadovaných vysílačů je nutno vyhledat její vhodnou polohu.

Příprava

• Zvedněte kryt talíře gramofonu.
- Uvolněte držák raménka a sejměte kryt hrotu vložky prěnosky.

Přehrání desky

1. Zapněte přístroj.
2. Přepněte přepínač FUNCTION do polohy PHONO – přístroj tak bude zapnut a přepnut na použití gramofonu, na přístroji se rozsvítí červená LED POWER.
3. Pokud budete přehrávat desku EP (o průměru 17 cm) nasad'te na hř ídel otočného talíře adaptér.

4. Na otočný talíř opatrně umístěte gramofonovou desku.

5. Přepněte přepínač pro nastavení rychlosti otáčení otočného talíře do polohy označené na desce, kterou chcete přehrát (33 nebo 45).

6. Páčkou pro uvolnění raménka zvedněte raménko a přemístěte je na okraj gramofonové desky nebo do mezery v záznamu na desce před skladbou, kterou chcete přehrát - během přemístování raménka se otočný talíř s deskou začne otáčet.

7. Opatrným pohybem páčky pro uvolnění raménka nasad'te hrot

přenosky na desku.

1. Po přehrání desky lze otáčení talíře automaticky zastaveno (pouze pokud byl přepínač AUTO STOP na zadním panelu přístroje nastaven do polohy ON). Po zastavení otáčení desky opatrně zvedněte páčkou pro uvolnění raménka raménko nahoru a přemístěte je do klidové (výchozí) polohy.
2. Pro ruční zastavení otáčení talíře zvedněte páčkou pro uvolnění raménka raménko nahoru a přemístěte je do klidové polohy. V průběhu přemíst'ován í raménka bude zastaveno otáčení talíře.
3. Na hrot vložky prěnosky nasad'te kryt a zajistěte raménko v klidové poloze.
4. Pokud nebudete přístroj používat vypněte jej.

Doplňující informace

• Před prénášením prístroje zajistěte raménko a na hrot prénosky umístěte kryt – oba tyto díly tak budou chráněny před poškozením.
  • V žádném případě neomezujte rychlost otáčení talíře popř. nezastavujte talíř rukou.ù

TECHNICKÉ ÚDAJE

AC: 230V - 50Hz

FM: 87,5 - 108 MHz

Nf výkon: 2x 1.5W RMS

Změny designu a technických údajů vyhrazeny bez předchozího oznámení.

POKYNY PRO SPRÁVNOU LIKVIDACI VÝROBKU (likvidaci použitých elektrických a elektronických zařízení)

Tento symbol na výrobku, jeho příslušenství nebo obalu označuje, že při pozdější likvidaci výrobku (z jakýchkoliv důvodů) nesmí být s výrobkem zacházeno jako s domovním odpadem. Výrobek zlikvidujte jeho předáním na sběrné místo pro likvidaci použitých elektrických a elektronických zařízení šetrnou k životnímu prostředí. Zajištěním jejich správné likvidace zabráníte vzniku potenciálních rizik pro životní prostředí a lidské zdraví, která by mohla vzniknout nesprávným zacházením s odpady. Kromě toho recyklace odpadových materiálů napomáhá udržení přírodních zdrojů surovin pro příští generace. Podrobné informace k likvidaci tohoto výrobku šetrné k životnímu prostředí získáte u pracovníka ochrany životního prostředí místního (městského nebo obvodního) úřadu nebo v prodejně, ve které jste výrobek zakoupili.
