HIF1898D+BT - Sistema hi-fi ROADSTAR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Impianto hi-fi con giradischi, lettore CD/MP3, radio DAB+/FM, Bluetooth
Alimentazione	230 V ~ 50 Hz, cavo di alimentazione
Radio DAB+	Banda III (174,928 – 239,200 MHz)
Radio FM	87,5 – 108 MHz
Bluetooth	Versione non specificata, potenza < 4 dBm (2,5 mW)
Porta USB	USB 3.0, 200 mA, max 32 GB
Lettore CD	CD, CD-R, CD-RW, MP3
Giradischi	Velocità: 33, 45, 78 giri/min; ritorno automatico del braccio
Equalizzatore	Preimpostazioni integrate (pulsante EQUALIZER)
Ingresso ausiliario	Presa AUX-IN (jack 3,5 mm)
Altoparlanti	2 altoparlanti integrati (non specificati)
Telecomando	Incluso, batterie non incluse
Display	LCD con retroilluminazione
Funzione di registrazione	Codifica diretta USB (CD, radio, Bluetooth, AUX)
Timer di spegnimento	Spegnimento automatico dopo 10 minuti senza audio
Programmazione	Fino a 20 tracce CD / 99 file MP3; 20 preselezioni radio
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto
Sicurezza	Non aprire l'alloggiamento; evitare umidità, calore e oggetti metallici
Riparabilità	Affidare a un tecnico qualificato; nessuna parte riparabile dall'utente
Informazioni generali	Marca ROADSTAR, modello HIF1898D+BT

Domande frequenti - HIF1898D+BT ROADSTAR

Come impostare l'orologio sul HIF1898D+BT?

In modalità DAB o FM, premere MENU, selezionare SISTEMA, poi ORA, poi IMPOSTA ORA/DATA. Utilizzare i tasti SKIP -/+ per regolare ore e minuti, confermare con ENTER. Ripetere per la data.

Come memorizzare una stazione radio in preselezione?

Sintonizzare la stazione desiderata, quindi tenere premuto PRESET fino a quando appare 'Preset Store'. Utilizzare SKIP -/+ per scegliere un numero (1-20) e premere ENTER per confermare.

Come utilizzare il giradischi?

Selezionare la modalità PHONO con FUNCTION. Posizionare un disco sul piatto, regolare la velocità (33/45/78) con il selettore. Sbloccare il fermo del braccio e sollevare il braccio utilizzando la leva. Posizionare la puntina sul disco e abbassare delicatamente la leva. Al termine della riproduzione, il braccio ritorna automaticamente.

Come registrare un CD su una chiavetta USB?

Inserire una chiavetta USB (max 32 GB) nella porta USB. Avviare la riproduzione del CD. Premere una volta RECORD, quindi utilizzare SKIP -/+ per scegliere REC-1 (traccia in corso), REC-F (cartella) o REC-A (tutto il CD). Premere nuovamente RECORD per avviare. La codifica si arresta automaticamente.

Cosa fare se l'apparecchio non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato a una presa di corrente funzionante. Assicurarsi che la tensione corrisponda (230 V ~ 50 Hz). Se il problema persiste, scollegare per qualche secondo e ricollegare.

Come collegare uno smartphone tramite Bluetooth?

Selezionare la modalità BT con FUNCTION. Attivare il Bluetooth dello smartphone e cercare i dispositivi. Selezionare 'HIF-1898D+BT'. La musica riprodotta verrà trasmessa dall'impianto. La riproduzione/pausa si comanda dallo smartphone.

Come pulire l'apparecchio?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per l'esterno. Non utilizzare solventi, alcol o prodotti abrasivi. Evitare che liquidi penetrino all'interno.

Come cambiare la lingua del menu?

In modalità DAB o FM, premere MENU, selezionare SISTEMA, poi LINGUA. Utilizzare SKIP -/+ per scegliere la lingua desiderata e premere ENTER.

Posso usare una chiavetta USB superiore a 32 GB?

No, la porta USB supporta un massimo di 32 GB. L'uso di una chiavetta di capacità superiore potrebbe non essere riconosciuta o causare malfunzionamenti.

Come eliminare una traccia registrata sulla chiavetta USB?

Avviare la riproduzione della traccia che si desidera eliminare, quindi premere due volte il tasto DELETE del telecomando. La traccia in corso verrà cancellata dalla chiavetta USB.

MANUALE UTENTE HIF1898D+BT ROADSTAR

Manuale d'istruzioni

- Il vostro nuovo apparecchio è stato prodotto ed assemblato sotto lo stretto controllo di qualità ROADSTAR. Vi ringraziamo di aver acquistato un nostro prodotto per il vostro piacere d'ascolto. Prima di procedere all'utilizzo dell'apparecchio, leggete attentamente il manuale d'istruzioni e tenetelo sempre a portata di mano per futuri riferimenti.

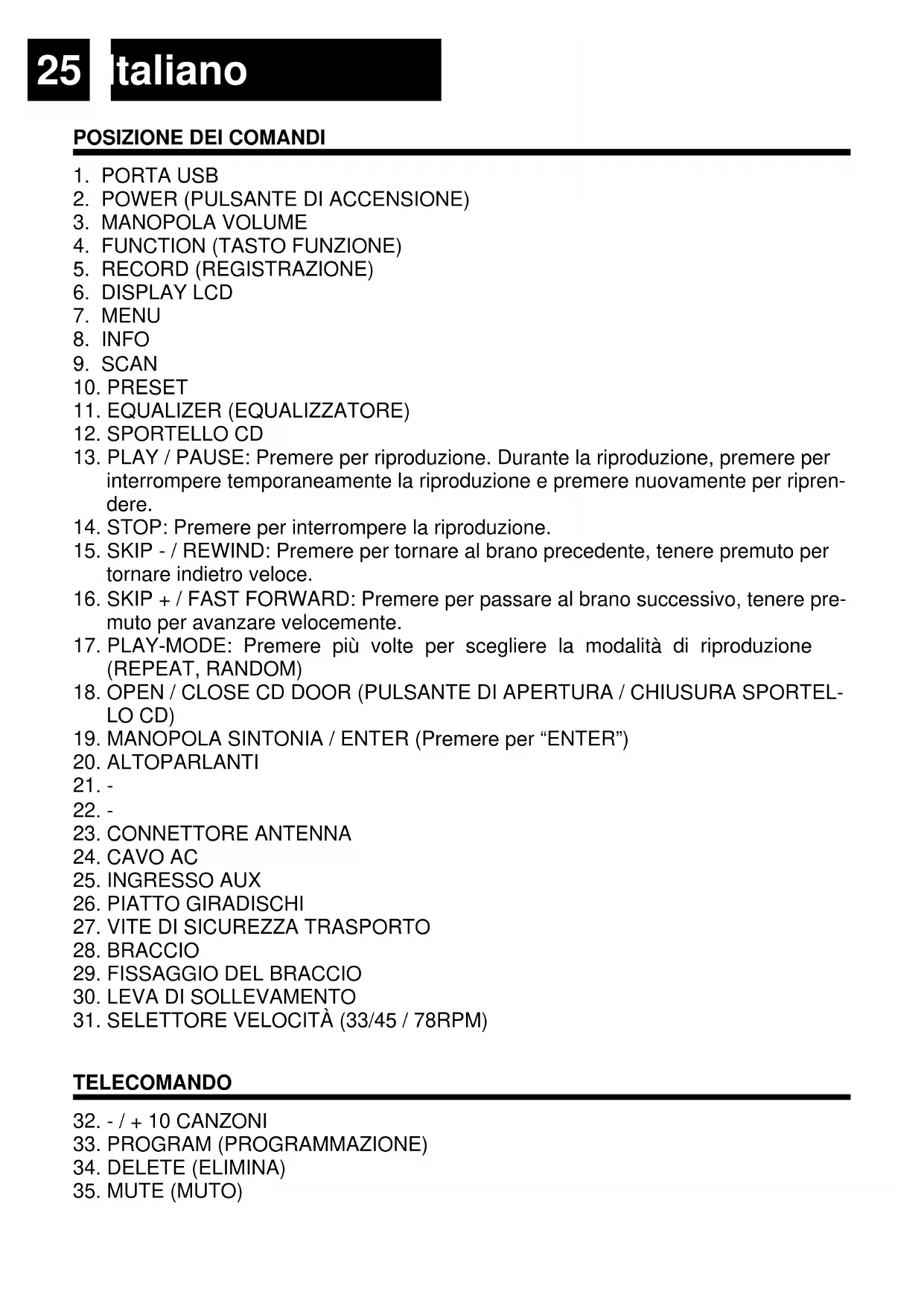

POSIZIONE DEI COMANDI

1. PORTA USB
2. POWER (PULSANTE DI ACCENSIONE)
3. MANOPOLA VOLUME
4. FUNCTION (TASTO FUNZIONE)
5. RECORD (REGISTRAZIONE)
6. DISPLAY LCD
7. MENU
8. INFO
9. SCAN
10. PRESET
11. EQUALIZER (EQUALIZZATORE)
12. SPORTELLO CD
13. PLAY / PAUSE: Premere per riproduzione. Durante la riproduzione, premere per interrompere temporaneamente la riproduzione e premere nuovamente per riprendere.
14. STOP: Premere per interrompere la riproduzione.
15. SKIP - / REWIND: Premere per tornare al brano precedente, tenere premuto per tornare indietro veloce.
16. SKIP + / FAST FORWARD: Premere per passare al brano successivo, tenere pre-muto per avanzare velocemente.
17. PLAY-MODE: Premere più volte per scegliere la modalità di riproduzione (REPEAT, RANDOM)
18. OPEN / CLOSE CD DOOR (PULSANTE DI APERTURA / CHIUSURA SPORTEL-LO CD)
19. MANOPOLA SINTONIA / ENTER (Premere per "ENTER")
20. ALTOPARLANTI
23. CONNETTORE ANTENNA
24. CAVO AC
25. INGRESSO AUX
26. PIATTO GIRADISCHI
27. VITE DI SICUREZZA TRASPORTO
28. BRACCIO
29. FISSAGGIO DEL BRACCIO
30. LEVA DI SOLLEVAMENTO
31. SELETTORE VELOCITÀ (33/45 / 78RPM)

TELECOMANDO

1. • / + 10 CANZONI
2. PROGRAM (PROGRAMMAZIONE)
3. DELETE (ELIMINA)
4. MUTE (MUTO)

PRECAUZIONI

• ISTRUZIONI - Tutte le istruzioni di sicurezza e funzionamento devono essere letlette prima di usare la radio. Il manuale deve essere mantenuto per futuri utilizzi.
• AVVERTIMENTI - Tutti gli avvertimenti sul prodotto e nel manuale d'istruzioni devono essere letti e rispettati.
• ACQUA E UMIDITÀ - L'apparecchio non deve essere usato vicino a liquidi o in locali con alta percentuale di umidità.
• VENTILAZIONE - L'apparecchio deve essere situato in modo che non si interferisca con la propria ventilazione.
• CALORE - L'apparecchio deve essere situato lontano da fonti di calore come radiatori, stufe o altri prodotti che producono calore.
• ALIMENTAZIONE - La radio deve essere collegata ad una fonte di alimentazione con le specifiche descritte nel manuale d'istruzioni o sul prodotto.
• PROTEZIONE DEL CAVO D'ALIMENTAZIONE - Il cavo d'alimentazione deve essere posizionato in modo da non venir danneggiato (schiacciato, tagliato, ...).
• ENTRATA DI OGGETTI E LIQUIDI - Fare attenzione a non fare entrare liquidi o oggetti dalle fessure della radio.

• DANNI CHE RICHIEDONO ASSISTENZA

La radio deve essere controllata da personale qualificato in caso di:

• Il cavo d'alimentazione o il connettre è stato danneggiato;
• Oggetti o liquidi sono entrati all'interno della radio;
• La radio è stata esposta alla pioggia;
• L'apparecchio è caduto o l'involucro è stato danneggiato;
• La radio non funziona correttamente.

- REVISIONE - L'utente non deve cercare di riparare la radio oltre a quanto descritto nel manuale. Tutte le riparazioni devono essere eseguite da personale qualificato.

Nota: Se il display non funziona correttamente o non reagisce ai controlli, questo può essere dovuto a scariche elettrostatiche. Spegnere la radio, disconnetterla dalla presa e riconnettere dopo qualche secondo.

FONTI DI ALIMENTAZIONE

CORRENTE ALTERNATA: Puoi alimentare la tua radio portatile connettendo il cavo di alimentazione (24) e alla presa elettrica AC. Verifica che il voltaggio della radio corrisponda a quello della tua rete di alimentazione.

UTILIZZO DELLA RADIO

1. Premere il tasto [POWER] (2) per accendere l'apparecchio;
2. Selezionare la modalità desiderata con il tasto [FUNZIONE] (4);
3. (Vedi istruzioni dettagliate per ogni sorgente nei prossimi capitoli);
4. Regolare il Volume con la [MANOPOLA VOLUME] (3) al livello desiderato;
5. Premere e tenere premuto il tasto [POWER] (2) per spegnere la radio.
   Nota: Quando nessun suono è riprodotto, la radio si spegne automaticamente dopo 10 minuti.

NAVIGAZIONE DEL MENU

In modalità FM / DAB è presente un menu di opzioni:

1. Premere [MENU] (7) per accedere al menu.
2. Ruotare la [MANOPOLA SINTONIA] (19) per scorrere tra le opzioni.
3. Premere [ENTER] (19) per selezionare una voce.
4. Premere di nuovo [MENU] (7) per uscire dal menu.

IMPOSTAZIONI

In modalità FM / DAB, premere [MENU] (7) e selezionare "SYSTEM":

• Ora
- Impostazione ora/data;
- Aggiornamento Automatico;
- Impostazione 12 / 24 ore;
- Impostazione formato data.

- Lingua: selezionare questa opzione per cambiare la lingua del sistema.

- Aggiornamento Software: selezionare questa opzione per installare il nuovo software.

- SW version: selezionare questa opzione per visualizzare l'attuale versione del software.

IMPOSTARE L'ORARIO

In modalità DAB / FM:

1. Premere [MENU] (7);
2. Utilizzare [SKIP -/+] (15/16) o [MANOPOLA SINTONIA] (19) e selezionare "SISTEMA";
3. Premere [ENTER] (19) per confermare;
4. Utilizzare [SKIP -/+] (15/16) o [MANOPOLA SINTONIA] (19) e selezionare "ORA";
5. Premere [ENTER] (19) per confermare;
6. Utilizzare [SKIP -/+] (15/16) o [MANOPOLA SINTONIA] (19) e selezionare "IMPOSTARE ORA/DATA";
7. Premere [ENTER] (19) per confermare;
8. Le cifre dell'ora lampeggeranno sul display. Utilizzare [SKIP -/+] (15/16) o

[MANOPOLA SINTONIA] (19) per selezionare l'ora corretta;

1. Premere [ENTER] (19) per confermare;
2. Le cifre dei minuti lampeggeranno sul display. Utilizzare [SKIP -/+] (15/16) o [MANOPOLA SINTONIA] (19) per selezionare i minuti corretti;
3. Premere [ENTER] (19) per confermare.
4. Ripetere i passi 10 e 11 per regolare la data.

ASCOLTO DELLA RADIO DAB

1. Selezionare la modalità "DAB" usando il tasto [FUNZIONE] (4);
2. Per selezionare la stazione desiderata premere i tasti [SKIP -/+] (15/16).

PRESET

Si possono programmare fino a un massimo di 20 stazioni preimpostate.

1. Selezionare la stazione desiderata usando le modalità sopra descritte;
2. Tenere premuto il tasto [PRESET] (10). Sullo schermo comparirà "Preset Store";
3. Premere [SKIP -/+] (15/16) per selezionare il numero di preselezione;
4. Premere [ENTER] (19) per confermare.

Premere [PRESET] (10), poi [SKIP -/+] (15/16) per navigare tra le stazioni preselezionate e premere [ENTER] (19) per confermare.

MENU DAB

Premere [MENU] (7) per accedere alle seguenti opzioni:

• Full Scan: selezionare questa opzione per avviare una scansione completa dei programmi DAB disponibili. Si può premere [SCAN (9) per effettuare la medesima azione.
• Manual Tune: selezionare questa opzione per selezionare manualmente la frequenza.
• DRC: selezionare questa opzione per scegliere tra le opzioni DRC.
• Prune: selezionare questa opzione per scegliere se attivare o meno le stazioni PRUNE.

DAB INFO

Premere ripetutamente [INFO] (8) per visualizzare le seguenti informazioni: NOME DEL PROGRAMMA / KBPS / DATE / TIME.

ASCOLTO DELLA RADIO FM

1. Selezionare la modalità "FM" usando il tasto [FUNZIONE] (4);
2. Regolare la stazione desiderata con la [MANOPOLA SINTONIA] (19) oppure tenere premuto il tasto [SCAN] (9) per scansionare la prossima stazione radio disponibile.

PRESET

Vedere le istruzioni per il DAB PRESET.

MENU FM

Premere [MENU] (8) per accedere alle seguenti opzioni:

• Scan Setting: selezionare questa opzione per scegliere se ricercare solo le stazioni più forti (strong stations) o tutte le stazioni (all stations)
• Audio Setting: selezionare questa opzione per scegliere se utilizzare solo MONO (forced mono) o se permettere l'utilizzo dello STEREO.

FM INFO

Premere ripetutamente [INFO] (8) per visualizzare le seguenti informazioni: TIPOLOGIA DEL PROGRAMMA / FREQUENZA / AUDIO / DATE / TIME.

GIRADISCHI

Nota: Quando si utilizza il giradischi per la prima volta, svitare in senso orario la [VITE DI SICUREZZA-TRASPORTO] (27) posta sul lato superiore del giradischi.

1. Selezionare la modalità "PHONO" usando il tasto [FUNZIONE] (4);
2. Posizionare un disco sul giradischi. Posizionare l'adattatore EP sul perno centrale quando si usano dischi EP 45 giri;
3. Regolare il [SELEZIONE VELOCITÀ] (31) su 33, 45 o 78 giri, a seconda del disco utilizzato;
4. Rilasciare il [FISSAGGIO DEL BRACCIO] (29) della testina di lettura, e rimuovere il cappuccio di protezione dalla puntina;
5. Sollevare il [BRACCIO DI LETTURA] (26) con la [LEVA DI SOLLEVAMENTO] (30);
6. Posizionare il [BRACCIO DI LETTURA] (26) all'inizio del disco, o all'inizio di un brano particolare;
7. Abbassare con delicatezza il [BRACCIO DI LETTURA] (26) sul disco con la [LEVA DI SOLLEVAMENTO] (30) per iniziare la lettura;
8. Quando il disco giunge al termine, il [PIATTO] (26) si fermerà e il [BRACCIO DI LETTURA] (26) ritornerà automaticamente in posizione "riposo". Per fermare manualmente il [PIATTO] (26) durante la lettura, alzare il [BRACCIO DI LETTURA] (26) e riportarlo sull'appoggio. Il giradischi si fermerà.

Note: Non girare il [PIATTO] (26) manualmente.

Quando l'unità viene spostata o trasportata:

• Bloccare il [BRACCIO DI LETTURA] (28) con il [FISSAGGIO DEL BRACCIO] (29);
• Posizionare il cappuccio protettivo sulla puntina (anche quando non è in uso);
• Avvitare [VITE DI SICUREZZA-TRASPORTO] (27) in senso antiorario finché non si avverte resistenza (non avvitarla completamente).

RIPRODUZIONE DI UN COMPACT DISC

1. Selezionare la modalità "CD" usando il tasto [FUNZIONE] (4);
2. Aprire il [CARRELLO DEL CD] (12) con il tasto [OPEN/CLOSE] (18) e inserire un CD con la pellicola rivolta verso l'alto.
3. Chiudere il [CARRELLO DEL CD] (12). Il disco viene caricato e la riproduzione

inizierà automaticamente dal primo brano.

PROGRAMMAZIONE DI UN CD

È possibile programmare fino a 99 tracce per la riproduzione in qualsiasi ordine di un CD-MP3 (20 per CD classici).

1. Arrestare la riproduzione con il tasto [STOP] (14);
2. Premere il tasto [PLAY MODE] (17), "P01" comparirà sul display LCD (6);
3. Selezionare la traccia desiderata premendo i tasti [SKIP +/-] (15/16);
4. Premere il tasto [PLAY MODE] (17) per memorizzare la traccia;
5. Ripetere i punti 3 e 4 per memorizzare tracce addizionali nella memoria;
6. Quando tutte le tracce desiderate sono state programmate, premere il tasto [PLAY] (13) per riprodurre il disco nell'ordine assegnato.

Nota: Premere due volte il tasto [STOP] (14) per cancellare la programmazione.

RIPRODUZIONE DA USB

1. Selezionare la modalità "CD" usando il tasto [FUNZIONE] (4);
2. Collegare una memoria USB (max. 32GB) nell'apposita [PORTA USB] (1);
3. La riproduzione parte automaticamente dal primo brano.

PROGRAMMAZIONE

Seguire lo stesso procedimento della programmazione di un CD.

Nota:

• Alcuni lettori MP3 potrebbero non essere capaci di riprodurre i file tramite la presa USB. Questo non è dovuto ad un malfunzionamento del sistema.
• Per evitare danni alla memoria USB, rimuoverla solo quando la radio è spenta.
• La presa USB non è progettata per caricare smartphone o altri dispositivi.

FUNZIONE BLUETOOTH

1. Selezionare la modalità "BT" usando il tasto [FUNZIONE] (4);
2. Connettere il proprio dispositivo Bluetooth all'ID Bluetooth "HIF-1898D+BT";
3. Ora è possibile trasferire la musica al HIF-1898D+BT.

Nota: Il controllo della musica (play, ecc) deve essere fatto sul dispositivo esterno.

RIPRODUZIONE DA AUX-IN

1. Selezionare la modalità "PHONO" usando il tasto [FUNZIONE] (4);
2. Utilizzare un cavo audio (non incluso) jack stereo da 3,5 mm su ciascuna estremità del cavo per collegare il dispositivo esterno nell'apposito [INGRESSO AUX] (25);

Nota: Il controllo della musica (play, ecc) deve essere fatto sul dispositivo esterno.

CODIFICA DIRETTA SU USB

Osservazioni:

• La velocità di registrazione è 1:1.
• Nessun titolo del brano verrà registrato durante la modalità di codifica.
• Per evitare danni alla memoria USB, rimuoverla solo quando la radio è spenta.

CODIFICARE DA RADIO DAB, VINILE, BLUETOOTH E AUX-IN

1. Inserire la chiavetta USB nell'apposita [PORTA USB] (1);
2. Effettuare la riproduzione normale della traccia che si vuole codificare e registrare;
3. Premere due volte il tasto [RECORD] (5) per avviare la codifica. Il display mostre- rà "USB";
4. Al termine della registrazione, premere il tasto [STOP] (14) per interrompere la registrazione.

CODIFICA DA CD

1. Inserire la memoria USB nell'apposita [PORTA USB] (1);
2. Avviare la riproduzione normale del CD da codificare e registrare;
3. Una volta terminata la messa a fuoco, premere il tasto [RECORD] (5);
4. Premere ripetutamente il tasto [SKIP -/+] (15/16) per selezionare l'opzione di registrazione desiderata tra:
5. REC-1: Selezionare per registrare solo la traccia corrente;
   • REC-F: Selezionare per registrare l'intera cartella;

6. REC-A: Selezionare per registrare tutti i brani del CD.

7. Confermare premendo il tasto [RECORD] (5);

8. La riproduzione si stopperà e ripartirà automaticamente, nel display lampeggerà la scritta "REC". È ora in esecuzione la codifica della traccia;

9. Premere il tasto [STOP] (14) quando si desidera terminare la registrazione;

Nota: Dopo il completamento della codifica, l'apparecchio interromperà la riproduzione e la registrazione automaticamente.

CANCELLARE BRANI DAL SUPPORTO USB

1. Avviare la riproduzione normale della traccia da eliminare;
2. Durante la riproduzione premere due volte il tasto [DELETE] (34) sul telecomando per cancellare la traccia corrente.

SPECIFICHE TECNICHE

Alimentazione: AC 230V \~ 50Hz.

Copertura radiofrequenze

DAB+ / DAB: BAND III 174.928MHz - 239.200MHz.

FM: 87.5 - 108 MHz.

Altoparlante

Potenza d'uscita: 2 x 5 Watt rms.

Potenza d'uscita massima: 2 x 40 Watt.

Generali

Ingresso Aux-In: 3.5mm jack.

Potenza massima irradiata (Bluetooth): < 4dBm (2.5 mW).

Versione Porta USB: USB 3.0 / 200mA.

Le specifiche e il design sono soggetti a possibili modifiche senza preavviso a causa di miglioramenti.

ATTENZIONE

Il punto esclamativo all'interno di un triangolo avverte l'utente che il libretto d'istruzioni contiene delle importanti istruzioni per l'uso e la manutenzione.

Il simbolo del fulmine all'interno di un triangolo avverte l'utente della presenza di una pericolosa tensione all'interno dell'apparecchio.

Per ridurre i rischi di scosse elettriche, non aprire l'apparecchio. L'apparecchio non contiene parti riparabili dall'utente. In caso di guasto fare appello a tecnici qualificati per le riparazioni.

Questo apparecchio è stato progettato per funzionare a 230V \~ 50Hz. Se non si intende utilizzare l'apparecchio per un lungo periodo di tempo, rimuovere la spina dalla presa di corrente.

Utilizzare l'apparecchio solo dopo aver verificato che tutte le connessioni siano state eseguite correttamente.

Non esporre l'apparecchio alla pioggia o all'umidità.

Posizionare l'apparecchio in un luogo sufficientemente ventilato. Evitare di sistemarlo vicino a tende, sul tappeto o all'interno di un mobile quale, ad esempio, una libreria.

Non esporre l'apparecchio alla luce diretta del sole o a fonti di calore.

CORRETTO SMALTIMENTO DEL PRODOTTO (rifiuti elettrici ed elettronici)

Il marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smaltito can altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale e stato acquistato il prodotto a l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Con la presente, Roadstar Management SA dichiara che l'apparecchiatura radio del tipo HIF-1898D+BT è conforme alla Direttiva 2014/53 / UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

o eseguendo la scansione del seguente codice QR.
