Tipo di prodotto	Sistema hi-fi integrato
Marca	Roadstar
Modello	HIF1893TUMPK
Alimentazione	CA 110-240 V ~ 50 Hz
Consumo	Standby: < 1 W (stima)
Bande radio	FM 87,5 - 108 MHz, MW 520 - 1620 kHz
Antenna FM	Antenna a filo integrata (sul retro)
Lettore CD	CD, CD-R, CD-RW, MP3, WMA
Porta USB	Anteriore, per chiave USB fino a 32 GB (stima)
Giradischi	33, 45, 78 giri/min, adattatore EP
Lettore cassette	Lettura ed espulsione meccanica
Registrazione USB	Codifica MP3 da CD, vinile, cassetta
Altoparlanti	2 altoparlanti (D/G) integrati
Telecomando	Sì, pila CR-2025 inclusa
Display	Schermo LCD con retroilluminazione
Dimensioni (L x A x P)	Circa 350 x 250 x 300 mm (stima)
Peso	Circa 5,5 kg (stima)
Sicurezza	Simbolo fulmine: tensione pericolosa; non aprire
Manutenzione	Pulire con un panno morbido asciutto; evitare l'umidità
Parti di ricambio / riparabilità	Nessuna parte riparabile dall'utente; contattare il servizio di assistenza

Domande frequenti - HIF1893TUMPK ROADSTAR

Come accendere e spegnere l'apparecchio ?

Tenere premuto il pulsante POWER (o selettore di funzione) per 1 secondo per accendere, e 3 secondi per spegnere. L'apparecchio si spegne automaticamente dopo 15 minuti senza suono.

Come ascoltare la radio ?

Premere il selettore di funzione per scegliere la banda FM o MW. Utilizzare il pulsante di sintonia per trovare una stazione. Regolare il volume. L'antenna FM è un cavo sul retro.

Come leggere un disco in vinile ?

Posizionare il selettore su PHONO. Aprire il coperchio, sbloccare il braccio, posizionare il disco sul piatto e scegliere la velocità (33, 45 o 78 giri/min). Sollevare il braccio e posizionarlo all'inizio del disco, abbassarlo delicatamente.

Come leggere un CD ?

Selezionare la modalità CD/USB, premere OPEN/CLOSE per aprire il vano, inserire un CD con la stampa verso l'alto, chiudere. La riproduzione inizia automaticamente. Utilizzare i tasti PLAY/PAUSE, SKIP, ecc.

Come collegare una chiave USB ?

Selezionare la modalità CD/USB, inserire la chiave USB fino in fondo nella porta. La riproduzione dei file MP3/WMA inizia automaticamente. Utilizzare gli stessi comandi del CD.

Come registrare un CD su una chiave USB ?

Inserire la chiave USB, avviare la riproduzione del CD o del disco in vinile/cassetta. Premere due volte il tasto RECORD durante la riproduzione. Il display mostra REC. Premere STOP per terminare.

Come usare il telecomando ?

Il telecomando necessita di una pila CR-2025. Installarla rimuovendo il vano. Puntare il telecomando verso il sensore infrarosso sull'apparecchio. Utilizzare i tasti per CD, USB, ecc.

Cosa fare se il suono è debole o assente ?

Controllare il volume, la sorgente selezionata, le connessioni degli altoparlanti. Assicurarsi che l'antenna FM sia posizionata correttamente. In modalità fono, controllare il braccio di lettura.

Come pulire l'apparecchio ?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi. Evitare l'umidità.

Cosa fare in caso di malfunzionamento ?

Non aprire l'apparecchio. Scollegarlo e contattare un tecnico qualificato. Le parti interne non sono riparabili dall'utente.

MANUALE UTENTE HIF1893TUMPK ROADSTAR

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

Il marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smaltito can altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare quello prodotto da altre tipi di rifiuti e di riciclarlo in maniera responsable per favore il riutilizzo sostinibile delle risorse materiali. Gli utenti domestici sono inviti ata contattare il rivenditore presso il quale e stato acquistato il prodotto a l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziate e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono inviti ata contatta re il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Il punto esclamativo all'interno di un triangolo avverte l'utente che il libretto d'istruzioni contiene delle importanti istruzioni per l'uso e la manutenzione.

Il significato del fulmine all'interno di un triangolo avvertte l'utente della presenza di una pericolosa tensione all'interno dell'apparecchio.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Per ridurre i rischi di scosse elettriche, non aprire l'apparecchio. L'apparecchio non contiene parti riparabili dall'utente. In caso di guasto fare appello a tecnici qualificati per le riparazioni.

230v~

Questo apparecchio è stato progettato per funzionare a 230V 50Hz . Se non si intende utilizzare l'apparecchio per un lungo periodo di tempo, rimuovere la spina alla presa di corrente.

Utilizzare l'apparecchio solo dopo aver verificato che tutte le connessioni siano state eseguite correttamente.

Non esporre l'apparecchio alla pioggia o all'umidità.

Posizione are l'apparecchio in un luogo sufficientemente ventilato. Evitare di sistamarlo vicino a tende, sul tappeto o all'interno di un mobile在哪, ad esempio, una libreria.

Non esporre l'apparecchio alla luce diretta del sole o a fonti di calore.

LOCALIZZAZIONE DEI CONTROLLI

1. COPERCHIO DI PROTEZIONE
2. TASTO CD PLAY/PAUSE/STOP
3. TASTO SALTO TRACCIA AVANTI
4. TASTO SALTO TRACCIA INDIETRO
5. TASTO MODALITA PLAYBACK
6. TASTO FUNZIONE
7. MANOPOLA VOLUME
8. SENSORE TELECOMANDO
9. TASTO RECORD
   10.VASSOIO CD
   11.TASTO DI APERTURA / CHIUSURA DEL VASSOIO CD
   12.TASTO BANDA MW
   13.PRESA USB
   14.TASTO BANDA FM
   15.TASTO ACCENSION / SPEGNIMENTO
   16.LEVA SOLLEVAMENTO BRACCIO GIRADISCHI
   17.LED DI ALIMENTAZIONE
   18.DISPLAY LCD
   19.INDICATORE LED FM STEREO
   20.SCALA SINTONIA
   21.MANOPOLA DI SINTONIA
   22.BLOCCO BRACCIO GIRADISCHI
   23.ADATTATORE DISCHI 45/33 GIRI
   24.SELETTORE DI VELOCITA 33/45/78 GIRI/MIN
   25.SOSTEGNO DELLA PUNTINA
   26.TASTO CD/USB
   27.ALTOPARLANTI
   28.ANTENNA FM
   29.CAVO ALIMENTAZIONE AC-230V
   30.TASTO CASSETTE
   31.TASTO GIRADISCHI
   32.TASTO STOP (CD-USB)
   33.TASTO AVANZAMENTO / ESTRAZIONE CASSETTA
   34.SPORTELLO INSERTIMENTO CASSETTA
   35.MECCANISMO APERTURA COPERCHIO GIRADISCHI
   36.GIRADISCHI
10. INTERRUPTORE

TELECOMANDO

37.APERTURA / CHIUSURA CD
38. REGISTRAZIONE (ENCODING)
39.RIPETIZIONE BRANO / DISCO
40.PLAY / PAUSE CD/USB

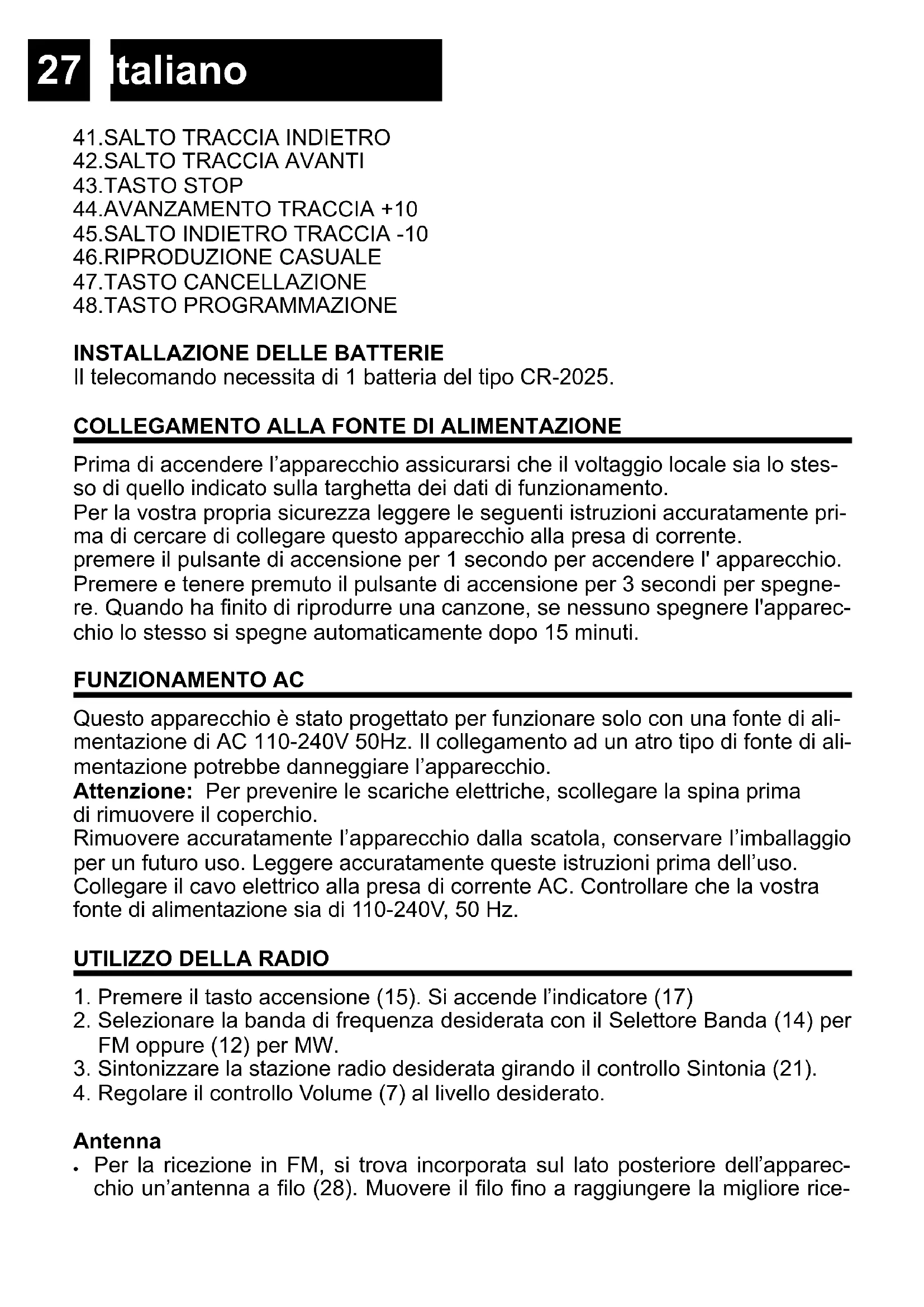

27 Italiano

41.SALTO TRACCIA INDIETRO
42.SALTO TRACCIA AVANTI
43.TASTO STOP
44.AVANZAMENTO TRACCIA +10
45.SALTO INDIETRO TRACCIA -10
46.RIPRODUZIONE CASUALE
47.TASTO CANCELAZIONE
48.TASTO PROGRAMMAZIONE

INSTALLAZIONDELLEBATTERIE

Il telecomando necessita di 1 batteria del tipo CR-2025.

COLLEGAMENTO ALLA FONTE DI ALIMENTAZIONE

Prima di accendere l'apparecchio assicurarsi che il voltaggio locale sia lo stesso di quello individato sulla targhetta dei dati di funzionamento.

Per la vostra propria sicurezza leggere le seguenti istruzioni accuramente prima di cercare di collegare quello appearecchio alla presa di corrente.

premere il pulsante di accensione per 1 secondo per accendere l'apparecchio.

Premere e tenere premuto il pulsante di accensione per 3 secondi per spegnerre. Quando ha finito di riproduire una canzone, se nessuno spegnere l'apparecchio lo stesso si spegne automaticamente dopo 15 minuti.

FUNZIONAMENTO AC

Questo apparecchio è stato progettato per funzionare solo con una fonte di alimentazione di AC 110-240V 50Hz. Il collegamento ad un atro tipo di fonte di alimentazione potrebbe danneggiare l'apparecchio.

Attenzione: Per prevenir le scariche elettriche, scollegare la spina prima di rimuovere il coperchio.

Rimuovere accuramente l'apparecchio alla scatola, conservare l'imballaggio per un futuro uso. Leggere accuramente queste istruzioni prima dell'uso.

Collegare il cavo elettrico alla presa di corrente AC. Controllare che la vostra fonte di alimentazione sia di 110-240V, 50 Hz.

UTILIZZO DELLA RADIO

1. Premere il tasting accensione (15). Si accende l'indicatore (17)
2. Selezionare la banda di frequenza desiderata con il Selettore Banda (14) per FM oppure (12) per MW.
3. Sintonizzare la stazione radio desiderata girando il controllo Sintonia (21).
4. Regolare il controllo Volume (7) al livello desiderato.

Antenna

• Per la ricezione in FM, si trova incorpora sul lato posteriore dell'apparecchio un'antenna a filo (28). Muovere il filo fino a raggiungere la migliorare rice

zione.

• Per una ricezione in MW i segnali verranno raccoltiattraverso l'antenna in ferrite incorpora. Dovrà orientare l'apparecchio fino a raggiungere la migliorere ricezione.

Ricezione FM Stereo e Mono

Quando un segnale FMiene sintonizzato, regolando il selettore BANDA sulla posizione FM permeftera alla stazione di essere ricevuta in suono stereo. L'in-dicatore FM Stereo (19) si illuminerà.

GIRADISCHI

Preparazione

1. Aprire il coperchio del giradischi. Rilasciare il gancotto del braccio digettura.
2. Svitare la vite di sicurezza-trasporto posta sul lato superiore del giradischi.
3. Sbloccare il bloccaggio del braccetto e rimuovere la protezione della puntina.

Ascolto dei dischi

1. Premere il Selettore Funzione (31) su PHONO.
2. Posizione are un disco sul giradischi, sul perno centrale. Posizione are l'adattatore EP sul perno centrale quando si ascoltino dischi EP di 17 cm (45 giri).
3. Regolare il selezione velocità (24) su 33 / 45 o 78 giri, a seconda del disco utilizzato.
4. Rilasciare la chiusura del braccio della testina digettura, e rimuovere il cappuccio di protezione alla puntina.
5. Sollevare il braccio digettura con la levetta del braccio.
6. Posizione are il braccio digettura sull'inizio del disco, o sull'inizio di un brano particolare.
7. Abbassare con delicatezza il braccio sul disco con la levetta del braccio per iniziare lalettura.
8. Quando il disco giunge alla fine, il giradischi si fermerà. Alzare il braccio dilettura e riportarlo sull'appoggio.
9. Per fermare il disco durante lagettura, alzare il braccio digettura e riportarlo sull'appoggio. Il giradischi si fermerà.

Note: Non girare il piatto manualmente. Muovero o scuotere il giradischi除去 la protezione della puntina e della chiusura del braccio dilettura lo potrebbe danneggiare. Mettere il cappuccio di protezione sulla puntina quando non verrà utilizzata.

RIPRODUZIONE DI UN COMPACT DISC

Per iniziare

1. Premere il selettore di funzioni (26) per selezionare la modalità "CD/USB".
2. Premere il tasting "open/close" (11) per apririe il vassoio CD (10).
3. Inserire un CD con il lato stampato rivolto verso l'alto e chiudere il vassoio.
4. Il disco viene caricato e il display LCD (18) visualizza il numero totale delle

tracce e il tempo di riproduzione totale. Il disco iniziera la riproduzione.

1. Per interrompere la riproduzione, premere una volta il tasto "STOP" (32), il numero dei brani comparira sul display LCD (18). Premere nuovamente il tasto PLAY/PAUSE (2) per tornare alla riproduzione normale.

Modalità salto/ricerca avanti o indietro (skip/search up / skip/search down)

• In modalità riproduzione o pausa, se il tasting "skip up" (3) viene premuto, l'unità passera alla traccia seguente e visualizzera il numero della traccia e manterra la modalità riproduzione o pausa.
• In modalità riproduzione o pausa, se il tasto "skip down" (3) viene premuto, illettore torna all'inizio della traccia, visualizzera il numero della traccia originale e manterrà la modalità riproduzione o pausa.
• Dopo il punto 2, premendo di nuovo il tasto "skip down" (3), l'unità torna alla traccia precedente, ma rimane in modalità riproduzione o pausa.
• Durante la riproduzione di un CD/MP3, per attivare la funzione avanzamento veloce o ritorno veloce mantenere premuto il tasto "skip up/down" (3). Per disattivarla, basta smettere di premere il tasto.
• Per avanzare di 10 brani alla volta, premere il tasto +10 o -10 dal telecomando.

MODALITA RIPETZIONE / RIPRODUZIONE CASUALE

Premendo il tasting PLAY MODE (5) prima o durante la riproduzione è possibile ripetere una singola traccia, una cartella (MP3 solamente) o tutte le tracce. Ogni pressione cambia la modalità di riproduzione come segue:

Ripeti riproduzione (Repeat play): è possibile ascoltare le traccce o le cartelle desiderate ripetutamentetramitequesta funzione.
- Riproduzione casuale (Random play): QUESTA funzione permette di ascoltare tutte le traccce o una cartella in sequenza casuale.

PROGRAMMAZIONE DI UN CD

È possibile programmare sono a 20 trace per la riproduzione di un CD o 99 di un file MP3 in qualsiasi ordine. Prima della programmazione, assicurarsi che il sistema sia in modalità arresto (stop):

1. Configurare illettore in modalità CD/USB e interrompere la riproduzione del CD.
2. Premere il tasting "PLAY MODE", "P" comparirà sul display ILD (18). Saranno inoltre visibilianche il numero di programma e i numeri di traccia per la programmazione.
3. Selezionare la traccia desiderata premendo i tasti SKIP UP (3) o SKIP DOWN (4).
4. Premere il tastingo "PLAY MODE" per memorizzare la traccia.

5. Ripetere i punti 3 e 4 per entrare trace addizzionali nella memoria, se necessario.

6. Quando tutte le trace sono state programmate, premere il tasto "PLAY/ PAUSE" (5) per riproduire il disco nell'ordine assegnato.

7. Per cancellare il file programmato, premere il tastingo "stop".

RIPRODUZIONE DI TRACCE MP3/WMA TRAMITE SUPPORTO USB

Ilsystema ècapace di decodificare e riproduire tutti i file MP3/WMA memorizzati nel supporto di memorizzazioneattraverso il collegamento alla porta USB.

1. Selezionare la modalità CD/USB il tramite il selettore di funzioni (26),
2. Collegare il supporto USB facendo attenzione cheesso entri completamente.
3. Premere il tasting FUNCTION (6).
4. Dopo il collegamento, ilsystema inizia automaticamente la riproduzione del dispositivo di memorizzazione, e il display LCD (18) visualizza il numero totale di file MP3/WMA.
5. Ripetere la stessa procedura di riproduzione del disco CD/MP3, come riportato sopra.

NOTE:

• Il sistema è in grado di rilevare e riproduire file in formato MP3 e WMA solotramite porta USB.
• Se ilsystema viene collegato a unlettore MP3 tramite presa USB, a causa delle variazioni nel formato di codifica MP3, alcunilettori MP3 potrebbero non essere capaci di riproduire i file tramite la presa USB. Questo non rappresenta un malfunzionamento del systema.
• Collegare il disposativo USB al contrario potrebbe danneggiare ilsystema audio o il disposativo di memorizzazione. Verificare che la direzione sia corretta prima di procedere al collegamento.

FUNZIONE CASSETTA

1. Premere il tasto funzione (30) sulla modalità "tape"
2. L'apparecchio inizIERÀ la riproduzione del nastro automaticamente una volta inserta la cassetta.
3. Premere il tasting "AVANTI VELOCE/ESPULSIONE CASSETTA" (33) fino a metà durante lagettura. Il nastro avvolgerà in avanti velocimento.
4. Ripremere leggermente il tasto (33) per tornare allalettura normale.
5. Premere il tasto "AVANTI VELOCE/ESPULSIONE CASSETTA" (33) completeness (a fondo) e la cassetta sera espulsa.

CODIFICA DI UN CD / CASSETTA O DISCO 78/33/45 GIRI IN FILE MP3

Ilsystema più CODIFICARE un CD normale, una cassetta o un disco in vinile in formato MP3 e registrarlo nel supporto di memorizzazionetramite il collegamento alla porta USB.

CODIFICARE UN CD

Codificare 1 traccia

1. Avviare la riproduzione normale della traccia del CD da codificare e registrarre,
2. Premere il tastingo RECORD (9) due volte durante la riproduzione della traccia desiderata, il display visualizza "REC". La codifica si sta completando.
3. Premere il tasto STOP (32) quando si desidera completare la registrazione.
4. Dopo il completamento della codifica, l'unità interrompe la riproduzione automaticamente.

Codificare 1 disco

1. Inserire un CD con il lato stampato rivolto verso l'alto e chiudere il vassoio
2. Una volta caricato il disco, premere il tasto RECORD (9) due volte. Il display visualizza "REC". La codifica si sta completando.
3. Dopo il completamento della codifica, l'unità interrompe la riproduzione automaticamente.

NOTE:

• La velocità di registrazione è 1:1 e dipende dal tempo di riproduzione attuale della traccia del CD.
• Il sistema crea una cartella "RECORD" e memorizza la traccia codificata dentro.
• Il formato di registrazione predefinito è: bit rate MP3: 128 kbps, frequenza di campionamento: 44.1kHz.
  In modalità codifica, nessun titolo di traccia viene registrato.
  Per interrompere la registrazione, premere il tasto RECORD.
• La registrazione sarea completata solamente se l'intera traccia viene codificata. Se il processo di codifica viene interrotto, nessuna traccia verrà registrata né memorizzata nel supporto USB.

COPIARE UN FILE MP3/WMA

Se viene inserito un disco MP3/WMA"Inceve di un CD, premendo il tasto RE-CORD (9), ilsystema inizia a copiare i file nel supporto USB. La procedura è la stessa che per la codifica di un CD (descritta sopra), e il systema passera in modalità copia solamente se il file MP3/WMA viene fatto.

CODIFICARE UN DISCO 45/33/78 GIRI

1. Inserire la memoria USB.
2. Premere il tasto funzione (31) sulla modalità "phono".
3. Avviare la riproduzione della traccia da registrarre nel supporto USB.
4. Premere direttamente il tastingo RECORD (9) due volte.
5. Il display LCD visualizza la parola "REC " e inizia a lampeggiare,
6. Una volta completata la registrazione, premere il tasto "STOP" (32).

CODIFICARE UNA CASSETTA

1. Inserire la memoria USB.

2. Premere il tasting funzione (30) sulla modalità "TAPE".

3. Avviare la riproduzione della traccia da registrarre nel supporto USB.

4. Premere direttamente il tasto " record" (9) due volte.
5. Il display LCD visualizza la parola "REC" e inizia a lampegliare,
6. Una volta completata la registrazione, premere il tasto "STOP" (32).

RIMOZIONE DEL SUPPORTO USB

Per rimuovere il SUPPORTO USB, spegnere l'apparecchio oppure portare lo stesso in modalità PHONO o TAPE. Per rimuovere il supporto USB, staccare quest'ultimo tirandolo direttamente fuori alla presa USB.

CANCELLARE BRANI DAL SUPPORTO USB

1. Inserire la memoria USB.
2. Premere il tasting CD/USB (26).
3. Premere il tasto FUNCTION per selezionare la modalita USB.
4. Durante la riproduzione o la modalita stop, premere due volte il tasto DELE-TE dal telecomando per cancellare la traccia corrente.

SPECIFICHE TECNICHE

Alimentazione AC: 110-240V ~ 50 Hz

FM: 87.5 - 108 MHz

MW: 520 - 1620 kHz

Le caratteristiche sono soggette a variazioni alla preavviso.

ATTENTION

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

230v~
