BEDIENUNGSANLEITUNG HIF1893TUMPK ROADSTAR

Ihr neues Gerät wurde unter Beachtung der strengen ROADSTAR-Qualitätsvorschriften gefertigt. Wir danken Ihnen für den Kauf unseres Produktes und wünschen Ihnen optimalen Hörgenuss.itte lessen Sie diese Bedienungsanleitung durch, und haben Sie sie auf, um jederzeitarin nachschlagen zu konnen.
Il vosto nuovo appearecchio è stato prodotto ed assemblato sotto lo stretto controlo di qualità ROADSTAR. Vi ringraziamo di aver acquistato un nostro prodotto per il vosto piacere d'ascolto. Prima di procedere all'utilizzo dell'apparecchio, leggete attendamente il manuale d'istruzioni e tenetelo sempre a portata di mano per futuri riferimenti.

HIF-1893TUMPK

HIF-1893TUMPK - REMOTE

Korrekte Entsorgung these Products (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie these Geratittegetrennt von anderen Abfallen, um der Umwelt bzw. der mensch i chen Gesundheit n cht durch unkontrol I erte Muli besei ti gung zu schaden. Recyclen Si e das Gerat, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerat auf umweltfreundliche Weise recyclen konnen. Gewerbliche Nutzer sollenn sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbebμll entsorgt werden.

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesen Handbuch hin, die unbedingt zu befolgen sind.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmen.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturendürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

230v~

Dieses Gerät ist für 230V 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Gerätsziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen bereits geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Es ist zum beispiel keinesfalls auf Teppiche und in der Höhe von Gardinen zu stellen oder in Bücherregale einzubauen.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

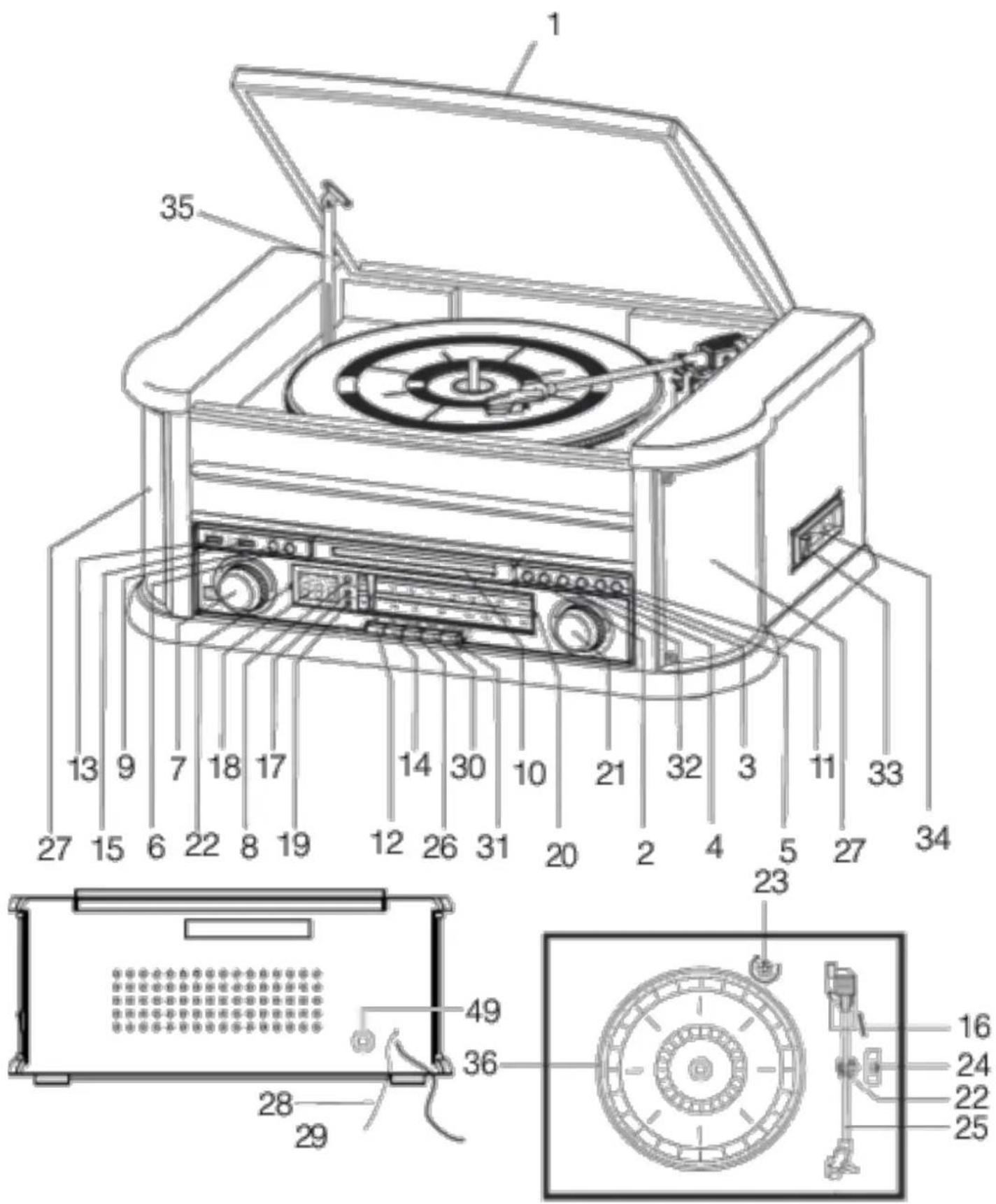

LAGE DER BEDIENUNGSELEMENTE

1. SCHUTZDECKEL
2. TASTE CD PLAY/PAUSE/STOP
3. TASTE CD SKIP UP
4. TASTE CD SKIP DOWN
5. TASTE PLAY MODE
6. TASTE FUNKTION
7. LAUTSTÄRKEREGLER (VOLUME)
8. FERNBEDIENUNGSSSENSOR
9. TASTE RECORD
   10.CD-FACH
   11.TASTE OPEN/CLOSE
   12.TASTE MW RADIO
   13.USB-PORT
   14.TASTE UKW RADIO
   15.POwER ON/OFF SCHALTER
   16.STICHWORT-HEBEL
   17.POwER-LED-ANZEIGE
   18.LCD-DISPLAY
10. LED-ANZEIGE FÜR FM-STEREO
    20.RADIO DIAL SCALE
    21.TUNING-REGLER
    22.ARM-SCHLOB
    23.SINGLE-ADAPTER
    24.GESCHWINDIGKEITSWAHLSCHALTER 33/45 U/MIN
    25.TONARMABLAGE
    26.TASTE CD/USB
    27.LAUTSPRECHER (L/R)
    28.FM-ANTENNE
    29.WECHSELSTROMKABEL
    30.KASSETTENFACH
    31.PLATTENSPIELER-TASTE
    32.CD-STOP TASTE
    33.KASSETTEN-EJECT TASTE
    34.KASSETTENSCHLITZ
    35.COVER-MECHANISMUS
    36.PLATTENSPIELER
    49.ON/OFF STROMSCHALTER

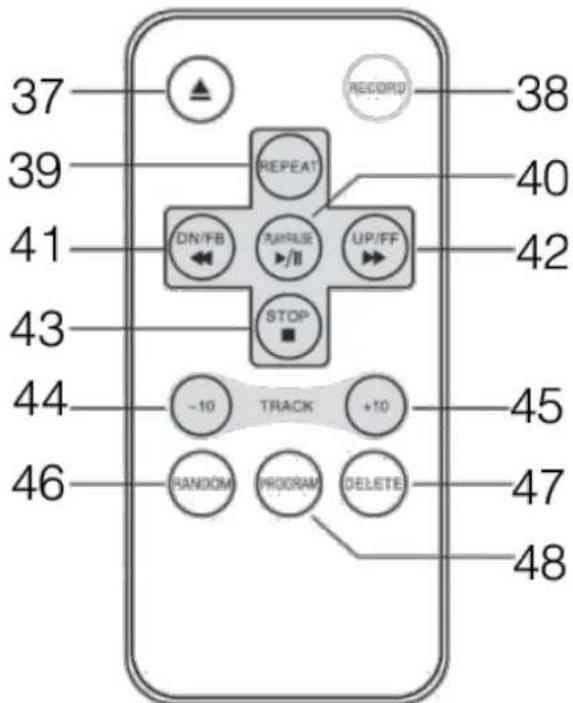

FERNBEDIENUNG

37.CD TASTE OPEN/CLOSE-TASTE
38. Enkodierung-taste: im CD/Phono/Kassette-Modus zur Aktivierung der Aufzechnungsfunktion.
39.Wiederholung-taste (CD/USB)

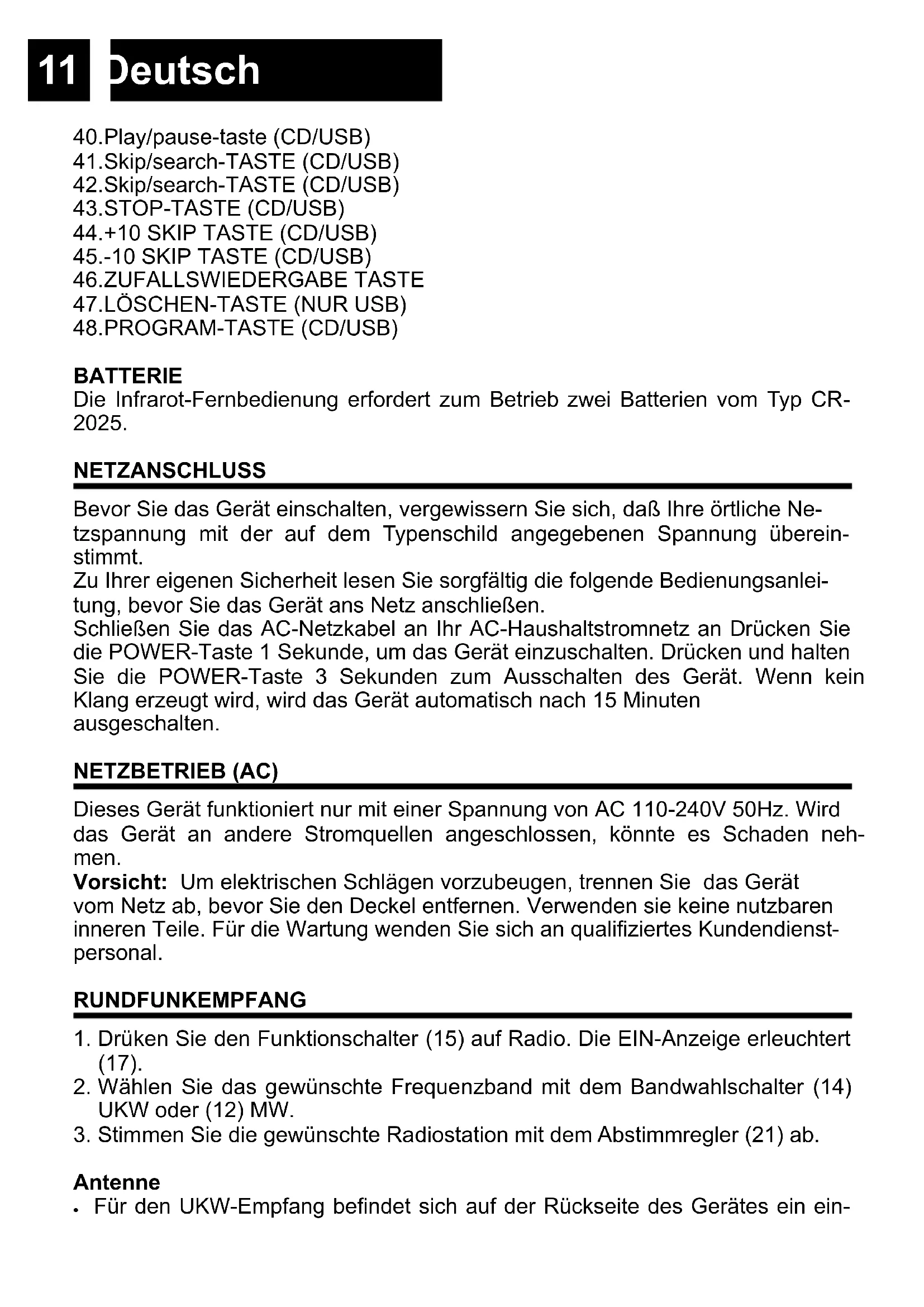

11 Deutsch

40.Play/pause-taste (CD/USB)
41. Skip/search-TASTE (CD/USB)
42.Skip/search-TASTE (CD/USB)
43.STOP-TASTE (CD/USB)
44.+10 SKIP TASTE (CD/USB)
45.-10 SKIP TASTE (CD/USB)
46.ZUFALLSWIEDERGABETASTE
47.Löschen-TASTE (NUR USB)
48.PROGRAM-TASTE (CD/USB)

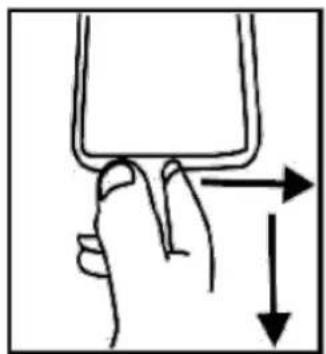

BATTERIE

Die Infrarot-Fernbedienung erfordert zum Betrieb zwei Batterien vom Typ CR-2025.

NETZANSCHLUSS

Bevor Sie das Gerätainschalten, vergewissem Sie sich, daß ihre örtliche Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

Zu ihrer eigenen Sicherheitlesen Sie sorgfältig die folgende Bedienungsanleitung, bevor Sie das Gerät ans Netz anschließen.

Schließen Sie das AC-Netzkabel an Ihr AC-Haushaltstromnetz an Drücken Sie die POWER-Taste 1 Sekunde, um das Gerät einzuschalten. Drücken und halten Sie die POWER-Taste 3 Sekunden zum Ausschalten des Gerät. Wenn kein Klang erzeugt wird, wird das Gerät automatisch nach 15 Minuten ausgeschalten.

NETZBETRIEB (AC)

Dieses Gerät Funktioniert nur mit einer Spannung von AC 110-240V 50Hz. Wir das Gerät an andere Stromquellen angeschlossen, könnte es Schaden sehen.

Vorsicht: Um elektrischen Schlagen vorzubeugen, trennen Sie das Gerät vom Netz ab, bevor Sie den Deckel entfernen. Verwenden sie keine nutzbaren inneren Teile. Für die Wartung wenden Sie sich an qualifiziertes Kundendienst-personal.

RUNDFUNKEMPFANG

1. Drüken Sie den Funktionsschalter (15) auf Radio. Die EIN-Anzeige erleuchtert (17).
2. Wahlen Sie das gewünschte Frequenzband mit dem Bandwahlschalter (14) UKW oder (12) MW.
3. Stimmen Sie die gewünschte Radiostation mit dem Abstimmregler (21) ab.

Antenne

. Für den UKW-Empfang befindet sich auf der Rückseite des Gerätes ein ein

gebauter UKW-Antennendraht (28). Bewegen Sie den Draht hin und her, bis der Beste Empfang erreicht wird.

• Für den MW-Empfang werden die Signale über eine eingebaute Ferritantenne empfangen. Sie brauchen das Gerät nur auszurichten, bis der Beste Empfang erreicht wird.

UKW-Stereo- und Mono-Empfang

Wenn ein UKW-Signal eingestellt wird und Sie den UKW-Modus-Wahlschafter auf FM ST (UKW-Stereo) stellen, können Sie die Sendung in Stereo empfangen. Die UKW-Stereo-Anzeige (19) leuchtet auf.

PLATTENSPIELERBETRIEB

Vorbereitung

1. Öffnen Sie die Abdeckung.
2. Schrauben Sie die zwei TRANSIT-SCHRAUBEN ab, indem Sie eine Münze benutzen.
3. Entfernen Sie die Tonarmklemme und nehmen Sie die Schutzkappe der Wiedergabenadel weg.

Plattenspielerbetrieb

1. Druken Sie den Funktionschalter (31) auf PHONO.
2. Legen Sie eine Schallplatte auf die mittlere Spindel des Plattentellers. Legen Sie den EP-Adapter auf die mittlere Spindel, wenn Sie 17 cm EP-Platten abspielen.
3. Stellen Sie die Drehzahl-Wahlschalter (24) auf 33/78 oder 45 U./Min., entsprechend der Schallplatte.
4. Entriegeln Sie die Tonarm-Klemme und entfernen Sie die Schutzklappe von der Wiedergabenadel.
5. Hebien Sie den Tonarm mit dem Tonarm-Hebel an.
6. Bewegen Sie den Tonam an den Anfang der Plane oder eines bestimmten Titels.
7. Senken Sie den Tonarm vorsichtig mit dem Tonarm-Hebel auf die Platte, um die Wiedergabe zu starten.
8. Am Ende der Platte, haben Sie den Tonarm und bringen Sie es zum Rest.
9. Wenn Sie die Platte während der Wiedergabe stoppen wollen, den Tonarm von der Platte haben und zur Ruhe zusückbringen.

Hinweise: Drehen oder stoppen Sie den Plattenteller nicht manuell. Wenn Sie den Plattenteller bewegen oder anstossen, ohne den Tonarm mit der Klemme geschichert zu haben, konnte der Tonarm beschadigt werden Stecken Sie die Schutzkappe auf die Wiedergabenadel, wenn das Gerät nicht benutzt wird.

WIEDERGABE EINER CD

Erste Schritte

1. Drücken Sie mit dem Funktionschalter (26) den Modus „CD/USB" aus.

13 Deutsch

1. Öffnen Sie das CD-Fach (11) mittels der Taste „open/close" (10).
2. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD-Fach und schreiben Sie diesen wieder.
3. Die CD wird darauffin eingelesen, und erstee Track beginnnt Playback.
4. Starten Sie die Wiedergabe mittels der Taste „CD PLAY/PAUSE" (32) ein mal; der ersten Track wird nun abgespielt.
5. Zum Unterbrechen der Wiedergabe drücken Sie ein weiteres Mal auf die Taste „CD stop" (2). Die Spielzeit hält nun an. Betätigten Sie die Taste erneut, um die normale Wiedergabe fortzusetzen.

Skip und Suchfunktion

• Wenn Sie während der Wiedergabe oder Pause auf die Taste „SKIP UP" (3) drücken, springt das Gerät zum{nachsten Track, zeit die entsprechende Tracknummer an und bleibt dann im Wiedergabe-bzw. Pausenmodus.
• Wird während der Wiedergabe oder Pause die Taste „SKIP DOWN" (3) betätig, springt das Gerät zum Anfang des aktuellen Tracks zurück, zeigt die aktuelle Tracknummer an und bleibt dann im Wiedergabe- bzw. Pausenmodus.
• Wenn Sie im Anschluss an Schritt 2 erneut auf die Taste „SKIP DOWN" (3) drücken, wird der vorangehende Track aufgerufen und das Gerät bleibt dann im Wiedergabe- bzw. Pausenmodus.
• Halten Sie die Taste „SKIP UP/DOWN" (3) während der CD/MP3-Wiedergabe gedrückt, erfolgt der schnelle Vor- bzw. Rücklauf, bis Sie die Taste wieder loslassen.
• Druken Sie die Taste +10 oder -10 vom fernbedienung zu springen die track.

WIEDERHOLUNG, INTRO UND ZUFALLSWIEDERGABE

Drücken Sie die Taste „REPEAT" (Fernbedienung) vor oder während der Wiedergabe mehrfach, um den gewünschten Wiedergabemodus für einen Track, einen Ordner (nur bei MP3) oder alle Tracks auszuwahlen:

• Wiederholung: Mittels dieser Funktion konnen Sie die gewünschten Tracks oder einen Ordner wiederholt anhören.
• Zufallswiedergabe: Diese Funktion ermöglich die Zufallswiedergabe aller Tracks oder eines bestimmten Ordners.

PROGRAMMIERFUNKTION

Bis zu 20 Tracks können bei gewöhnlichen CDs oder 99 IN MP3-Discs programmiert und in beliebiger Reihenfolge abgespielt werden:

1. Drüken Sie den CD/USB-Modus ein und stoppen Sie die CD-Wiedergabe.
2. Drücken Sie auf die Taste „PLAY/MODE", woraufhin „P" auf dem LCD-Display (18) eingebrendet wird. Außendem erscheinen die Programmnummer und Ziffernstellen für die zu programmierende Tracknummer.
3. Wahlen Sie nun einen Track mittels der SKIP-Tasten (3) aus.

4. Speichern Sie den Track durch Drucken der Taste „PLAY MODE".

5. Wiederholen Sie die Schritte 3 und 4 gegebenenfalls zum Speichern weiterer Tracks.

6. Nachdem Sie alle gewünschten Tracks programmiert haben, drücken Sie auf die Taste „CD play/pause" (2), um die Tracks in der programmierten Reihenfolge abzuspielen.
7. Zum Löschen des Programms betätigten Sie die Taste „stop" auf der Fernbedienung.

WIEDERGABEVONMP3/WMA-TRACKS VONUSB-SPEICHERMEDIEN

Das System ist in der Lage, MP3- und WMA-Dateien zu entschlussn und abzuspielen, die auf angeschlossenen USB-Speichermedien.

1. Drüken Sie den Funktionschalter (15) cd/usb ein und drücken Sie dann auf die Taste FUNCTION (6), um den Modus „usb" auszuwahlen.
2. Stecken Sie anschließend den USB-Anschluss mit der Oberseite nach oben vollständig in den USB-Port ein bzw.
3. Nach dem Anschluss beginnnt das System automatisch mit dem Einlesen des Speichermediums, und das LCD-Display (18) zeigt die Gesamtzahl der mp3/ wma-Dateien.
4. Gehen Sie bei der Wiedergabe entsprechend der obigen Beschreibung für Cds und MP3-Discs vor.

ANMERKUNG:

• Uber den USB-Port kann das System nur Dateien im MP3- und WMA-Format erfassen und einlesen.
• Wird das System über den USB-Port an einen MP3-Player angeschlossen, kann es bei einigen MP3-Playern passieren, dass aufgrund von Unterschieden im MP3-Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems.
• Werden Speichermedien falsch angeschlossen, können Schäden am Audiosystem oder an den Speichermedien (USB) entstehen. Achten Sie daheritte unbedingt daraufuf, dass Sie Speichermedien stets richtig herum einstecken.

KASSETTEN BETRIEB

1. Drüken Sie den Funktionschalter (30) auf den Modus „TAPE".
2. Das Gerät wird die Wiedergabe automatisch beginnen, nachdem sie die Kassette eingelegt haben.
3. Drücken Sie die Taste zur Hälfte ein, lauft die Kassette im schellen Vorlauf vor. Ein erneuter leichter Druck lasst den Vorlauf ausrasten.
4. Drücken Sie sich die SCHNELLVORLAUF/AUSWURF-TASTE (33) vollständig nachinnen. Die Kassette wird durch die Kassette-Deckel (22) ausgestehen.

MP3-ENCODIERUNG VON CD/PHONO

Das System ermöglich die Encodierung von CD, Kassetten oder Plattenspieler

in das Format MP3 und die Aufzeichnung auf Speichermedien über den USB-Port.

CD-ENCODIERUNG

Encoding eines Tracks

1. Starten Sie die normale Wiedergabe des CD-Tracks, der encodiert und aufgezeichnet werden soll.
2. Drücken Sie während der Wiedergabe des Tracks auf die Taste „record" (9) zwei mal, woraufhin die Anzeige "REC". Dies bedeutet, dass der Encodiervgang nun ausgeführrt wird.
3. Drücken Sie den STOP-Taste, um aufzuhoren, die Fährte aufzuzeichnen.

Encodierung einer Disc

1. Legen Sie eine CD mit der bedruckten Seite nach oben in das CD-Fach und schreiben Sie diesen dann.
2. Drücken Sie nach Beendigung des Einsevorgangs auf die Taste „record" (9) zwei mal, woraufhin die Anzeige "REC". Dies bedeutet, dass der Encodiervorgung nun ausgeführrt wird.
3. Nach Abschluss der Encodierung wird die Wiedergabe automatisch gestoppt.

ANMERKUNG:

• Die Aufzeichnungsgeschwindigkeit ist 1:1 und entspricht der Spielzeit des CDTracks.
• Das System erstellt einen „RECORD"-Ordner, in dem die encodierten Tracks gespeichert werden.
• Das Aufzeinungsformat ist auf eine MP3-Bitrate von 128 kbps und eine Abtastrate von 44,1 kHz voreingestellt.
  Während des Encodiermodus werden keine Liedtitel aufgezeichnet.
• Zum Unterbrechen der Aufzeichnung drücken Sie während des Vorgangs erneut auf die Taste „record".
• Die Aufzeichnung wird nur abgeschlossen, wenn ein vollständiger Track encodiert wird. Wenn Sie den Encodiervorgang vor seiner Beendigung abbrechen, wird kein Track aufgezeichnet oder auf dem USB-Speichermedium bzw.

KOPIEREN EINER MP3/WMA-DATEI

Wenn Sie eine mp3/wma-Disc anstelle einer normalen CD eingelegt haben, kopiert das System die Dateien bei Betätigung der Taste „RECORD" (9) auf das USB-Speichermedium bzw. Die Vorgehensweise entspricht der für die zuvor beschriebene CD-Encodierung. Beachten Sieitte, dass das System nur in den Kopiermodus schaltet, wenn die MP3/WMA-Datei gelesen wird.

PHONO-ENCODIERUNG

1. Legen Sie das USB-Gerät ein.
2. Drüken Sie den Funktionschalter „phono".
3. Starten Sie nun unter PHONO die Wiedergabe des Tracks.

4. Drücken Sie dann direkt auf die Taste „record" (9) zwei mal.

5. Auf dem LCD-Display wird die Anzeige „REC" eingeblendet, Das System startet nun den Encodiermodus.

KASSETTE-ENCODIERUNG

1. Legen Sie das USB-Gerät ein.
2. Drüken Sie den Funktionschalter „TAPE".
3. Starten Sie nun unter Kassette die Wiedergabe des Tracks.
4. Drücken Sie dann direkt auf die Taste „record" (9) zwei mal.
5. Auf dem LCD-Display wird die Anzeige „REC" eingebrendet, Das System startet nun den Encodiermodus.

LOschen SIE LIED VON USB-GERAT:

1. Legen Sie das USB-Gerät ein.
2. Drüken Sie den Funktionschalter „CD/USB".
3. Drüken Sie die Taste "FUNCTION" um auszuwahlen die USB-Funktion.
4. Druken die Taste DELETE zwei mal während des Playbacks.

ENTFERNEN VON USB

Zum Entfernen eines USB-Speichermediums bzw. Sie das Gerät zunachst aus oder stellen Sie den Funktionsmodus auf KASSETTE,PHONO oder TUNER. Im Falle eines USB-Speichermediums können Sie diese einzeln direkt aus dem USB-Portziehen.

ECHNISCHE DATEN

Netzbetrieb (AC): 110-240V ~ 50Hz

UKW: 87,5 - 108 MHz

MW: 520 - 1620 kHz

Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

ATTENTION

TECHNISCHE SPECIFICATIONS

AC: 110 - 230V 50Hz

Frequeniebereik FM Radio: 87,5-108 MHz

Frequeniebereik MW Radio: 520-1620 kHz
