Typ produktu	Súprava na čistenie žľabov a kanalizácie
Značka	Parkside
Model	PDRS 10 A1
Správne použitie	Príslušenstvo pre vysokotlakový čistič, súkromné použitie
Maximálny pracovný tlak	150 bars (15 MPa)
Maximálny prípustný tlak	180 bars (18 MPa)
Dĺžka čistiacej hadice	20 m
Minimálny priemer potrubia	40 mm
Minimálny polomer ohybu	70 mm
Maximálna teplota vody	60 °C
Kompatibilita	Série Parkside PHD 100*, PHD 110, PHD 135, PHD 150, PHD 170, PHDP 180 (*okrem PHD 100 rok 2009)
Obsah súpravy	Hadica, čistiaci vozík, tryska na kanalizáciu, adaptér, sitko, 2 červené trysky, 2 sivé trysky, upínacie kliešte s vedením hadice
Čistenie a údržba	Čistiť mäkkou kefou alebo vlhkou handričkou, skladovať v prostredí bez mrazu
Likvidácia	Recyklácia šetrná k životnému prostrediu, separácia materiálov
Index opraviteľnosti	Náhradné diely dostupné na www.grizzlytools.shop
Bezpečnosť	Nesmerovať prúd na osoby/zvieratá, nosiť ochranné okuliare, nepoužívať na rebríku

Často kladené otázky - PDRS 10 A1 PARKSIDE

S ktorými vysokotlakovými čističmi je táto súprava kompatibilná?

Súprava je vhodná pre čističe Parkside radov PHD 100* (okrem modelu 2009), PHD 110, PHD 135, PHD 150, PHD 170 a PHDP 180. Skontrolujte, že menovitý tlak nepresahuje 150 barov.

Môžem použiť túto súpravu s čističom inej značky?

Súprava je určená pre čističe Parkside. Dodávaný adaptér je špecifický pre konektory Parkside. Pre iné značky môže byť potrebný ďalší adaptér.

Ako nainštalovať čistiaci vozík na žľaby?

Odstráňte kolík, vložte vysokotlakové trysky farby zodpovedajúcej vášmu čističu (sivá pre PHD 150/170/PHDP 180, červená pre ostatné), potom ich zaistite kolíkmi. Pripojte hadicu s adaptérom na vozík.

Aký je rozdiel medzi červenými a sivými tryskami?

Sivé trysky sú pre vysokotlakové čističe Parkside radov PHD 150, PHD 170 a PHDP 180. Červené trysky sú pre modely PHD 100, PHD 110 a PHD 135.

Ako vyčistiť potrubie pomocou tejto súpravy?

Namontujte trysku na čistenie potrubia na hadicu, zasuňte hadicu do potrubia až po červenú bezpečnostnú značku, potom spustite čistič. Tryska sa pohybuje automaticky; hadicu posúvajte rukou.

Aké sú dôležité bezpečnostné opatrenia?

Nikdy nesmerujte prúd na osoby, zvieratá alebo elektrické zariadenia. Noste ochranné okuliare. Nepoužívajte čistič na rebríku. Teplota vody nesmie presiahnuť 60°C.

Ako sa starať o súpravu po použití?

Pred údržbou odpojte čistič. Časti čistite mäkkou kefou alebo vlhkou handričkou bez rozpúšťadla. Súpravu skladujte na mieste chránenom pred mrazom.

Kde môžem kúpiť náhradné diely?

Náhradné diely a príslušenstvo sú dostupné na stránke www.grizzlytools.shop. Referencie sú uvedené v návode.

Aká je dĺžka čistiacej hadice?

Čistiaca hadica je dlhá 20 metrov, s označeniami každý meter na sledovanie postupu v potrubí.

Môže sa táto súprava použiť pre potrubia s malým priemerom?

Áno, minimálny priemer potrubia je 40 mm a minimálny polomer ohybu je 70 mm. Skontrolujte, že potrubia sú odolné voči tlaku.

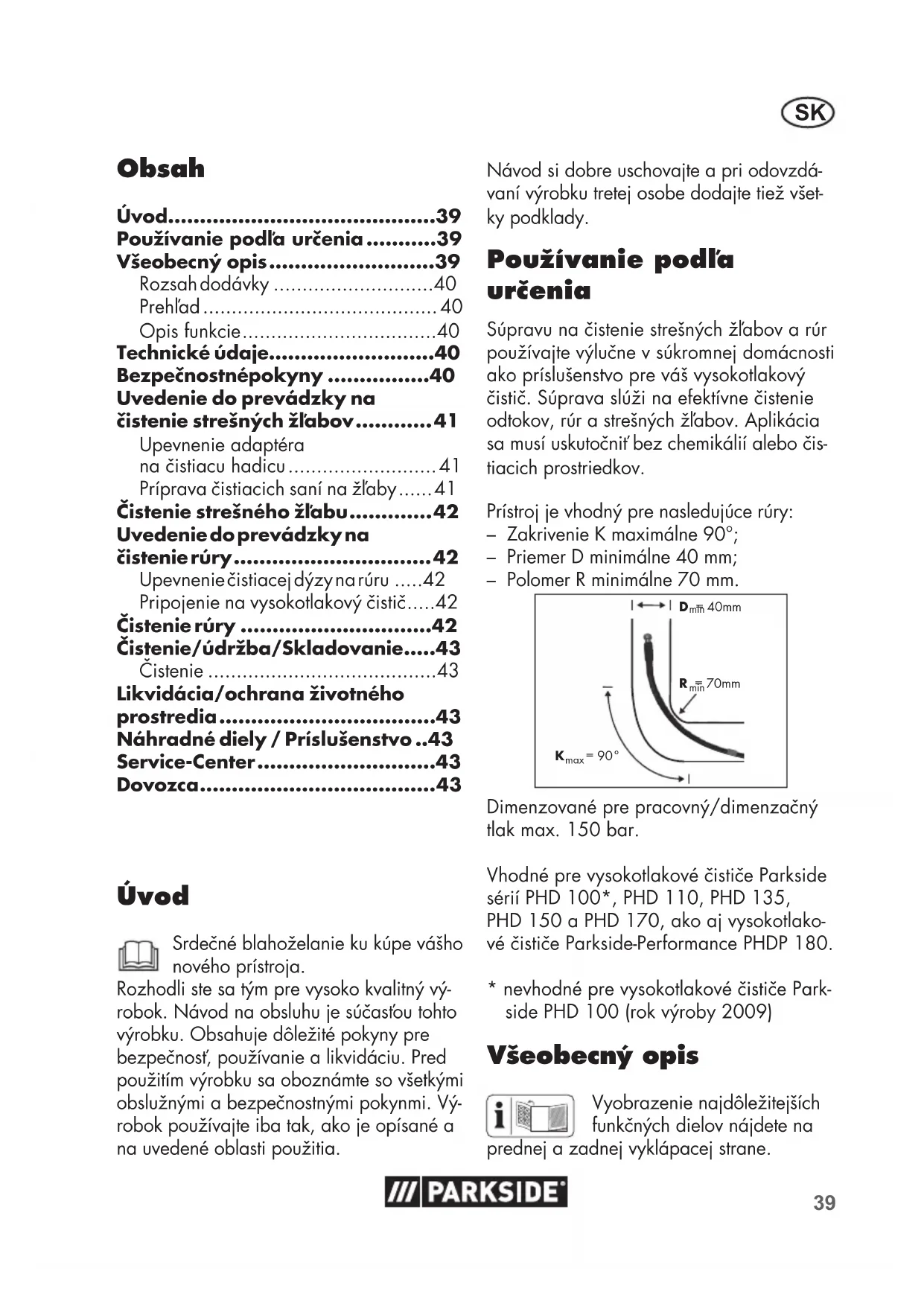

NÁVOD NA OBSLUHU PDRS 10 A1 PARKSIDE

Preklad originálneho navodu na obsluhu

ES

• zkriveni K maximálne 90^
• prümér D minimálne 40 mm;
• radius R minimálne 70 mm.

Obalovy material zlikvidujte spravné dlpe predpis.

Obé sedé vysokotlake trysky isou jiz pri dodán nainstalovány v skluzu

pro ciisteni okapu.

Přehled

1 hadice na cisteni potrubi
2 skluz pro cišěné okapů
3 kryci sito spadové trabky
4 yvsokotlaká tryska, Červéna
5 yvsokotlaká tryska, seda
6 tryska na ciisteni potrubi
7 adapté
8 rukojef
9 svorka
10 vedeni hadice
11 pripojovaci kus, tryska na cisteni bi/adapter
12 pripojovaci kus, nastavec

Sada na Čišěni okapú a potrubí je príslušenstám pro vchodné yvsokotláký Čišć.

Přistroj, príslušenstvi a baleni zlikvidujte ekologickou recyklaci.

Pristroj odevzdeje ve sbernem recyklacnim miste. Pouzite plastove a kovove casti lze oddelit a vytridit pro recyklaci. V priadedotazu se obratte na servisni centrum.

Náhradni dily / Príslušenstvi

Uvedenie do prevádky na

cistenie strešnych Žlavobov. 41

Upevnenie adapéra

na cistiacu hadicu 41

Priprava cistiacich san na zlaby.....41

Cistenie strešného Žlabu. 42

Uvedenie doprevadzky na

cistenierúry 42

Likvidácia/ochranaživotného

prostredia.43

Náhradné diely / Príslušensstvo..43

Service-Center. 43

Dovozca 43

Uvod

Srdecné blahozelanie ku kupe vasho noveho pristoja.

Návod si dobre uschovajte a pri odovzdávaní vyrobku tretej osobe dodajte tiež vsetky podklady.

Použivanie podlá určenia

Supravu na cistenie stresnych zlabov a rur pouzivaje vylucne v sukromnej domacnosti ako prisluensstvo pre vas yvsokotlakovy cistic. Suprava sluzi na efektivne cistenie odtokov, rur a stresnych zlabov. Aplikacia sa musi uskutochnit bez chemikalien alebo cistiacich prostriedkov.

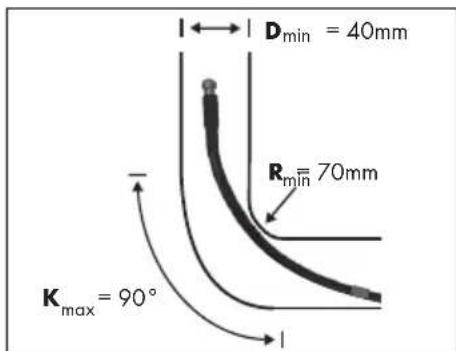

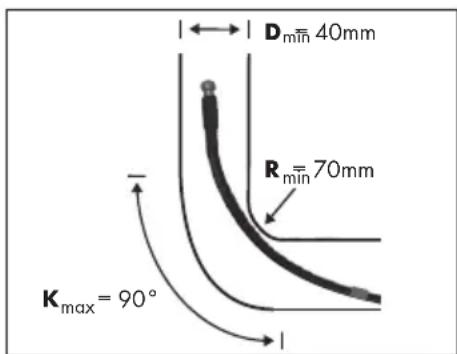

Pristroj je vchodný pre nasledujúce rúry:

Zakrivenie K maximálne 90^
- Priemer D minimálne 40 mm;
- Polomer R minimálne 70 mm.

Dimenzované pre pracovny/dimenzačný tlak max. 150 bar.

Vhodné pre vysokotlakové Čistice Parkside sérii PHD 100*, PHD 110, PHD 135, PHD 150 a PHD 170, ak o aj vysokotlakové Čistice Parkside-Performance PHDP 180.

• nevhodné pre vysokotlakové Čistice Parkside PHD 100 (rok vyroby 2009)

Vseobecný opis

Vhodná pre vysokotlakové Čistice s nasledujúcimi vykonovymi udajmi:

Dimenzačný tlak......max. 15 MPa/150 bar dovolený tlak......max. 18 MPa/180 bar

Dodržiavajte tiež bezpečnostné po-kyny pre vás vysokotlakový Čistic.

Takto zabránite nehodám a poraneniam:

• Toto zariadenie nie je urcene na to, aby ho používali osoby (vrátane deti) s obmedzenými fyzickými, senzorickými alebo duševnými schopnostami alebo nedostatkom skúsenosti a/alebo nedostatkom vedomostí; iba ak pre ich bezpečnost' su pod dohladom prislušnej osoby alebo boli nou zaškolené o používaní zariadenia.

• Deti majú byt' pod dohl'adom, aby sa zabezpecilo, ze sa nahrajú s pristrojom.

• Obsluha pristroja nie je povolené osobám mladšim ako 16 rokov.
• Pri práci noste ochrannes okuliare akochchranupred Rozpustenymi nečistotami.
• Pristroi používajte len pri nepriepustnych rurach a odtokoch zařažitelnych

tlakom,aby sa zabranoilo poskodeniam a poraneniam.

• Ked' použírate rebrík, postarajte sa o bezpečné stavie.
  Vysokotlakovy cistic neprevadzkujte, zatial co stojite na rebriku.
• Pocas cistiacich prac sa v oblasti cistenia nesmu nachadzaf'ziadne osoby. V blizkosti oblasti cistenia neparkujte ziadne vozidla.
• Pristroj pripraveny na prevadzku nikdy nenechavajte na pracovisku bez dohlădu,
  Vysokotlakovy cistic Zapnite az vtedy, kad'hadica na cistenie rury sa nachadza v cistenej rure minimalne na cervenej značke.

Zasunutú hadicu vo vysokotlakovej pre-vadzke nikdy uplne nevyfahujte z ciste-nej rury. Mohli by ste sa poranit styrmi vysokotlakovymi lucmi, nasmerovanymi dozadu.

Maximalna teplota vody nesmie prekroci' 60^ .Hadica by sa mohla poskodit.

Uvedenie do prevadzky na Čistenie stresnych Žábov

Upevnenie adapéra na cistiacu hadicu

1. Uvolnite prip. cistiacu dzyu na ruru (6)
   z pripojovacieho kusu (11).
2. Zatočte adapter (7) na pripojovaci kus (11).
3. Adapté (7) utiahnite pavne rukou pomocou vidlicoveho klúča, otvor klúča 11.

Priprava Čistiacich saní nažlaby

Navlečenie Čistiacej hadice

Zvolenie a vlozenie vsokotlakovej hadice

D Čistenie stresného Žlábu

Pred Čistenim zatvorte okná a príp. okenice.

E Upevnenie Čistiacej dýzy na rúru

1. Prip. uvol'nite adaptor (7) z pripojovacieho kusu (11).
2. Cistiacu dzyzu na ruru (6) zatocte na pripojovaci kus (11).
3. Cistiacu dzyzu na ruru (6) utiahnite peyne rukou pomocou vidlicoveho kluca, otvor klicga 11.

Pripojenie na vysokotlakovy cistic

Pripojenie:

1. Nasunte pripojovaci kus (12) na dzyu vasho yvsokotlakoveho cistica PARKSI-DE
2. Pripojovaci kus otočte o 90^ až po zaškočenie (bajonetový uzáver).

Uvolhenie:

1. Uvolnite pripojovaci kus (12) stlacenim a otocenim o 90^ v opacnom smere (bajonetovy uzaver).

F Čistenie rúry

1. Hadicu na Čistenie rúry (1) zasunte minímáne až na Červébezpečnostné značku (13) do Čistenej rúry.

Pozor! Červena bezpečnostná značka sa musi pred zapnutím vysokotlakoveho cistica nachadzat' v rúre. Mohli by ste sa vysokotlakovým lucom poranit.
2. Zapnite vysokotlakovy cistic a zatlachte paku dzy.
3. Zatial'co sa cistiaca dyza na ruru (6) pohybuje samocinne cez ruru, hadicuna cistenie rury (1) sledujte rukou.
4. Aby sa uvolhili upchania, zatlacte viackrát za seabou páku dzya a znova ju pustite.
5. Pomocou kruzku (14) mozete oznacit napredovanie v rure. Na zaklade zna-ciek (- XXX < -) vytlacenych na hadici vo vzdialenosti 1 m mozete odcitat napredovanie.

Čistenie/údržba/Skladovanie

Pred vsetkymi pracami na pristroji vytahnite siefovu zastrcku vyso-kotlakoveho cistica.

Cistenie

Pristroi udržiavajte vždy Čisty. Nepoužívajte Žiadne Čistiance pro-striedky ani Rozpúšfadlá.

• Prístroj vycistite mäkkou kefou alebo mierne navlhcenou handrou.
• Prístroj uschovajte v miestnosti, ktorá nie je ohrozená mrazom.

Likvidácia/ochranaživotného prostredia

Prístroi, príslušenstvo a obal odovzdajte na ekologické zhodnotenie.

Pristroi odovzdajte na zbernom mieste na d'alsie zhodnotenie. Pouzite plastove a kovove casti sa mozu vytriesidit'a tak odniest

na ekologické zhodnotenie. Informujte sa o tom v našom servisnom centre.

Náhradné diely / Príslušenstvo

Náhradné diely a prislušenstvo najdete na strane www.grizzlytools.shop

Ak by sa mali vyskytnuf problemy s procesom objednávky, použite, prosim, kontaktny formular. Pri dalsich otázkach sa obratte na „Service-Center" (pozri stranu 43).

1 Cistiaca hadica 91106212
2 Cistiacse san na zlaby. 91106211
3 Krycie sito daždoveho zvodu 91106214
6 Cistiaca dyza na ruru .91 106213

Service-Center

Servis Slovensko

Tel.: [phone]

E-Mail: [e-mail]

IAN 380527_2104
