GEBRUIKSAANWIJZING PDRS 10 A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

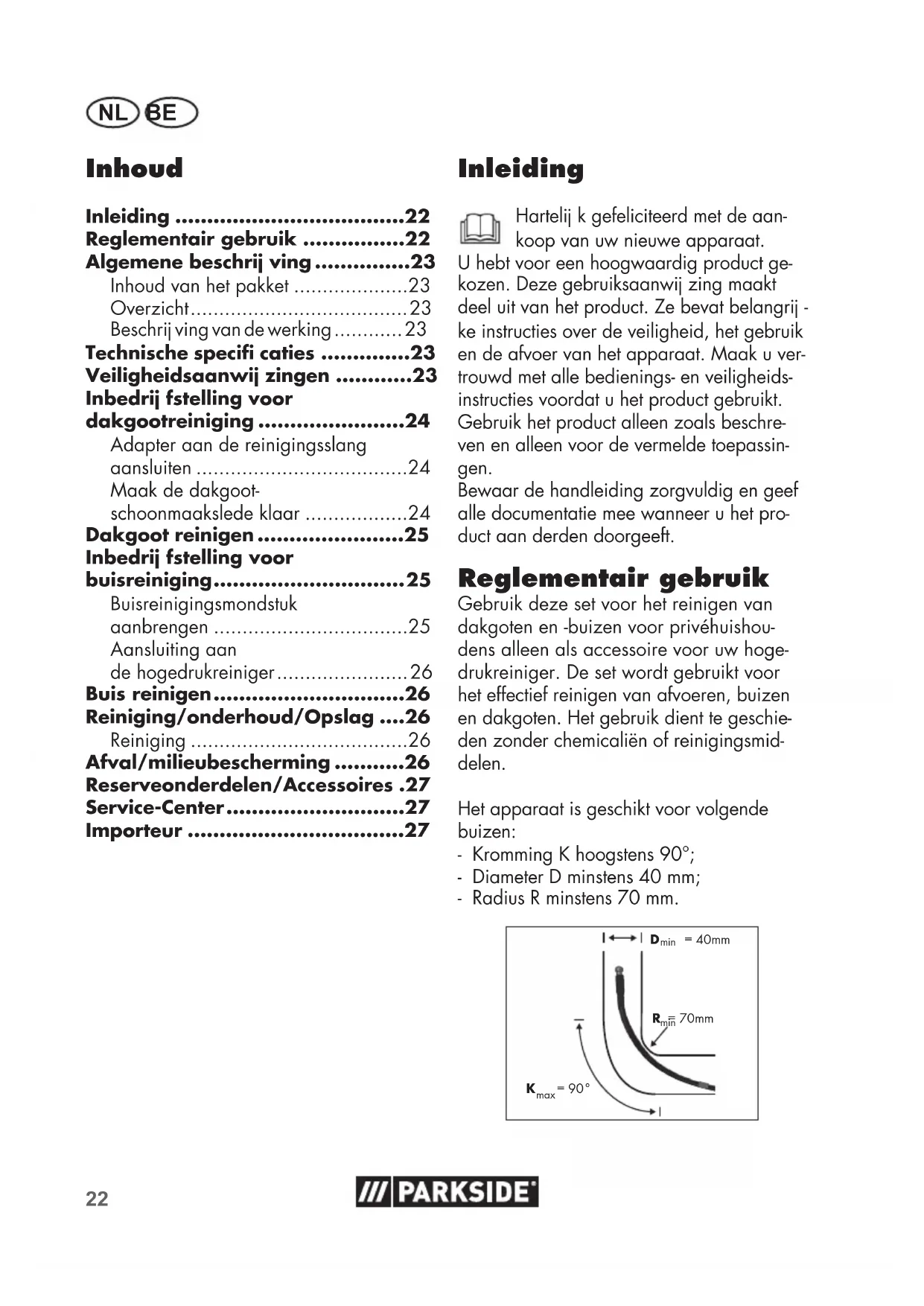

NL/BE Vertaling van de originele gebruiksaanwijzing Pagen

Algemene beschrij ving. 23

Inhoud van het pakket 23

Overzicht 23

Beschrij ving van de werkking 23

Technische specif caties 23

Veiligheidsaanwij zingen 23

Inbedrij fstelling voor

dakgootreiniging 24

Adapter aan de reinigingslang

aansluiten 24

Maak de dakgoot

schoonmaakslede klaar 24

Dakgoot reinigen. 25

Inbedrij fstelling voor

buisreiniging 25

Buisreinigingsmondstuk

aanbrengen 25

Aansluting aan

Reiniging/onderhoud/Opslag ....26

Reiniging 26

Afval/milieubescherming 26

Reserveonderdelen/Accessoires .27

Service-Center 27

Importeur 27

Inleiding

Hartelij k gefeliciteerd met de aankoop van uw nieuwe apparaat.

U hebtsoor een hoogwaardig product gekozen.Deze gebruiksaanwij zing maakt deel uit van het product.Ze bevat belangrijke instructies over deeiligheid,het gebruik en deafvoer van het apparaat.Maak u vertrouwd met alle bedienings-eneilighids-instructies voordat u het product gebruikt.

Gebruik het product alleen zoals beschreven en alleen voor de vermelde toepassingen.

Bewaar de handleiding zorgvuldig en geef alle documentatie mee wanner u het product aan derden doorgeeft.

Gebruik deze set voor het reinigen van dakgoten en -buizen voor privéhuishoudens alleen als accessoire voor uw hogedrukreiniger. De set wordt gebruikt voor het effectief reinigen van afvoeren, buizen en dakgoten. Het gebruik dient te geschieden zonder chemicalien of reinigingsmiddelen.

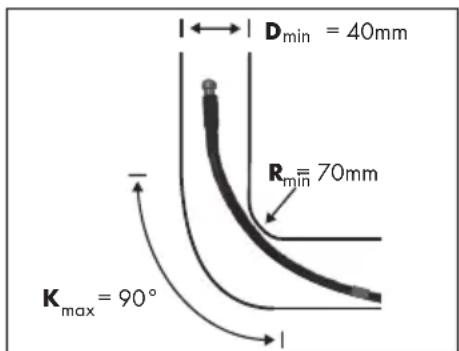

Het apparaat is geschikt voor volgende buizen:

• Kromming Khoogstens 90^
• Diameter D minstens 40~mm
• Radius R minstens 70 mm.

Ontworpen voor een werk-/nominale druk van max. 150 bar.

Geschikt voor Parkside-hogedrukreinigers van de PHD 100*, PHD 110, PHD 135, PHD 150 en PHD 170 serie en Parkside prestatiegerichte hogedrukreinigers PHDP 180.

• nicht geschickt voor Parkside-hogedrukreiniger PHD 100 (bouwjaar 2009)

Algemene beschriving

De afbeelding van de belangrijkste functionele componenten vindt u op de voorste enachterste uitklappagina.

Inhoud van het pakket

Pak het apparaatuit en controeer de inhoud van het pakket:

• Reinigungsslang (20 m),
• 1 goat-schoonmaakslede
• 1 Buisreinigingsmondstuk
• 1 Adapter voor goot-schoonmaakslede
• 1 Afdekzeef voor regenpijp
• 2 × hogedrukmondstuk, rood
• 2 x hagedrukmondstuk, grij s
• 1 klem met slanggeleiding

Voer het verpakkingsmateriaal volgens wettelij ke voorschriften af.

De twee grij ze hogedrukmondstukken zij n bij

levering reeds in de goot-reinigungsslede geplaatst.

Overzicht

1 Reinigungsslang
2 Goot-schoonmaakslede
3 Afdekzeef voor regenpij p
4 Hopedrukmondstuk, rood
5 Hogedrukmondstuk, grij s
6 Buisreinigingsmondstuk
7 Adapter
8 Greep
9 Klem
10 Slanggeleiding
11 Aansluitstuk, buisreiningingsmondstuk/adapter
12 Aansluitstuk, Ians
13 Veiligheidsmarkering
14 Ring
15 Splint
16 Houlder

Beschrij ving van de werkinq

De set voor het reinigen van goten en buizen is een accessoire voor een geschikte hagedrukreiniger. De set is geschikt voor het effectief reinigen van afvoeren, buizen en dakgoten.

Technische specifi caties

Dakgoten
enuisreinigungsset. PDRS 10 A1
max. toeoertemperatuur 60^ Slangente 20m Geschikt voor hagedrukreinigers met de
volgende specifi caties:
Nominate druk ... max. 15 MPa / 150 bar
toegestane druk ... max. 18 MPa / 180 bar

Veiligheidsaanwijzingen

Neem de veiligheidsaanwij zingen van uw hogedrukreiniger in acht.

Zo voorkomt u ongevallen en letsels:

Hogedrukreinigers kuren gevaarlij k zij n bij oneigenlij k gebruik. De straal mag nicht op Personen, dieren, acteve elektrische apparatuur of het

apparaat zelf gericht worden.

• Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en/of gebrek aan kennis; tenzij ze onder toezurecht staan van eensoon die verantwoordelijk k is voor hun veiligheid of instructies ontvangen van deze Persons over het gebruik van het apparaat.

Houd kinderen onder toezicht om ervoor te zorgen dat ze Niet met het apparaat spelen.

• Gebruik van het apparaat is Niet toe-gestaan voor personenjonger dan 16aar.

• Draag bij dens het werkken een veiligheidsbril als bescherming gegen opgelast vuil.

• Gebruik het apparaat alleen met drukvaste en strakte leidingen en afvoeren om schade en verwondingen te voorkomen.

Zorg ervoor dat u stabel staat als u een ladder gebrukt.

• Gebruik de hagedrukreiniger nicht wonneer u op een ladder staat.

Tij dens de schoonmaakwerkzaamheden mogen zich geen personen in de schoonmaakruimte bevinden. Parkeer ook geen voertuigen in de buurt van de reinigingszone.

• Laat het bedrij fsklare apparaat nooit onbewaakt awhile op uw werkplek.

Schakel de hagedrukreiniger pas in als de buisreinigungsslang minimaal tot aan de rode marking in de te reinigen buis staat.

Trek de ingestoken slang nooit onder hoge druk uit de te reinigen buis. U kunt gewond raken door de vier maar achteren gerichte hogedrukstralen.

• De maximale watertemperatuur mag 60^ nicht overschrij den. De slang zou beschadigd können worden.

Inbedrij fstelling voor dakgootreiniging

A

Adapter aan de renigingslang aansluten

1. Maak indien nodig het buisreinigings-mondstuk (6) los van het verbindings-stuk (11).
2. Draai de adapter (7) op het aansluitstuk (11).
3. Draai de adapter (7) met een steeksleutel SW 11 stevig vast.

Maak de dakgoot-schoonmaakslede klaar

B

Inschroeven van de schoonmaakslang

1. Rij g de schoonmaakslang (1) met de adapter (7) door de slanggeleider (10) op de klem (9).

C

Selecteer enplaats een hagedrukmondstuk

1. Kies het geschikte hagedrukmondstuk (4/5) voor uw hagedrukreiniger.
   grij s: PHD 150, PHD 170, PHDP 180
   rood: PHD 100, PHD 110, PHD 135

2. Trek de buitenste splint (15) in een keeruit de onderkant van de goot-schoon-maakslede (2).

3. Verwij der indien nodig het geplaatste hagedrukmondstuk.

4. Plaats de twee hogedruksproeiers (4/5) vandezelfdekleur in de twee buitenste openings aan de onderzij de van de dakgoot-schoonmaakslede (2).
5. Zet de hagedruksproeiers (4/5) elk vast met een splint (15).

C Sluit de reinigingslang aan op de dakgoot-schoonmaakwagen

1. Steek de reinigingslang (1) met de adapter (7) in de middelste opening aan de onderij de van de dakgoot-schoonmaagslede (2).
2. Beveilig de reinigingslang (1) met een splint (15).
3. Druk de reinigingslang (1) in de houder (16) in de onderzij de van de dakgoot-schoonmaakslede (2).

D Dakgoof reinigen

Sluit de ramen en, indien nodig, de luiken voordat u gaat schoonmaken. Werk alteij d weg van de regenpij p.

1. Verwij der stenen/mortel/kapotte tegelsuit de dakqoot.
2. Plaats de afdekzeef van de regenpij p (3) in de regenpij p.
3. Plaats de klem (9) op de dakgoot en draai de slanggeleider (10) zo dat de dakgoot-schoonmaakslede (2) zich aan de andere kant van de afdekzeef van de regenpij p (3) bevindt.
4. Plaats de dakgoot-schoonmaakslede (2) in de dakgoot.
5. Bevestig de klem (9) met de reinigings-slang met schroefdraad (1) naast de regenpij p. Druk de handgreep (8) in het onderste uiteinde en duw de klem met de hand sa men tot hij strak gegen de goot aanligt.

Zet de klem (9) vast door de hendel (8) omhoog te duwen totdat de klem (9) stevig op zich n plaats zit.

1. Duw de reinigungsslang (1) met de hand door de slanggeleider (10) tot net na de veiligheidsmarkering (13).
2. Steek het aansluitstuk (12) op de lans van uw PARKSIDE hagedrukreiniger. Draai het verbindingsstuk 90^ tot het vastklikt (bajonetsluiting).
3. Zet uw PARKSIDE hagedrukreiniger aan en bedien de lans op een veilige afstand van de dakgoot. Door de waterdruk heeft de dakgoot-schoonmaakslede (2) een onafhankelijk ke aandrij ving.
4. Leid de reinigingslang (1) met de hand.

Trek van tijd tot tijd de reinigings-slang (1) langzaam terug gegen de zelfbewegende aandrij ving in en laat hem weeer los om het reinigungsef-fect te vergroten. Herhaal het reinigingsproces in geval van zwaardere vervuiling.

1. Schakel na afl oop van het reinigingsproces uw PARKSIDE hagedrukreiniger UIT.
2. Verwij der het vuil van de afdekzeef van de regenpij p (3).
3. Verwij der de afdekzeef van de regenpij p (3).

Inbedrij fstelling voor buisreiniging

E Buisreinigingsmondstuk aanbrengen

1. Maak indien nodig de adapter (7) los van het verbindingsstuk (11).
2. Draai het buisreinigingsmondstuk (6) op het verbinderingsstuk (11).
3. Draai het pij preinigingsmondstuk (6) met een steeksleutel SW 11 stevig vast.

Aansluting aan de hogedrukreiniger

Aansluiten:

1. Steek het aansluitstuk (12) op de lans van uw PARKSIDE hagedrukreiniger.
2. Draai het verbindingsstuk 90^ tot het vastklikt (bajonetsluiting).

Loskoppelen:

1. Maak het verbindingsstuk (12) los dooreh in te drukken en 90^ in de tegenovergestelde richting te draaien (bajonetsluiting).

F Buis reinigen

1. Duw de buisreinigungsslang (1) in de te reinigen buis ten minste tot aan de rode veiligheidsmarkering (13). Let op! De rode veiligheidsmorkering moet in de buis zitten voordat de hagedrukreiniger worden ingeschakeld. U kunt gewond raken door de hagedrukstraal.
2. Schakel de hagedrukreiniger in en druk op de hendel van de lans.
3. Terwij I het buisreinigingsmondstuk (6) onafhankelijk k door de buis beweegt, volgt u handmatig met de buisreinigingssslang (1).
4. Om verstoptingen op te heffen, drukt u meertere keren achefter elkaar op de hendel en laat u hem weir los.
5. Met de ring (14) kut n de voortgang in de buis markeren. U kut zien hoe ver u gekomen bent door te kij ken naar de markeringen (- X -) die om de 1 m op de slang ij n gedrukt.

Reiniging/onderhoud/Opslag

Trek de stekker van de hagedrukreiniger uit het stopcontact voordat u aan het apparaat werkt.

Reiniging

Houd het apparaat steeds schoon. Gebruik geen reinigings- of oplos-middelen.

Reinig het apparaat met een zachte borstel of met een enigszins vochtige doek.
- Bewaar het apparaat in een vorstvrij eruijtme.

Afval/milieubescherming

Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvriendij ke manier af.

Lever het apparaat in bij een recyclepunt. De gebruike kunststoffen en metalen delen konnen maar soort worden gescheiden voor recycling. Vraag ons servicecenter om advies.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 27).

1 Reinigungsslang. 91106212
2 Goot-schoonmaakslede.....91106211
3 Afdekzeef voor regenpij p....91106214
6 Buisreinigingsmondstuk.....91106213

Service-Center

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 380527_2104

BE

Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 380527_2104

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
