BRUGSANVISNING PDRS 10 A1 PARKSIDE

Rensningssæt til tagrender og rør

Oversaettelse af den originale driftsvejledning

IAN 380527_2104

DE BE NL CZ PL SK

DE AT CH

Før du læser, vend widen med billedder frem og bliv bekendt med alle apparatets Funktioner.

ES

DK Oversættelse af den originale driftsvejledning Side

ES

Funktionsbeskrivelse 45

Tekniske data 45

Sikkerhedsanvisninger. 45

Ibrugtagning til tagrende

rengoring. 46

Pasaet adapteren pa

rengöringsslangen. 46

Forberedelse af rende

rengoringslaede 46

Rengoring af tagrende. 47

Ibrugtagning til rør-rengøring ....47

Pasaet rorrenserdysen 47

Tilslutnng tilhjortyksrener .47

Rengoring af ror 48

Rengring/vedligeholdelse/

opbevaring 48

Rengoring 48

Bortskaffelse/miljøbeskyttelse...48

Reservedele / Tilbehør 48

Service-Center. 48

Importor 48

Indledning

Hjertelig tillykke med kobet af dit nye apparat. Med kobet har du besluttet dig for et forsteklasses Produkt. Betjeningsvejledningen er en del af dette produit. Den indeholder vigtige anvisninger om sikkerhed, brug og bortskaffelse. Inden du anvender Produktet, skal du gore dig fortrolig med alle betjenings- og sikkerhedsanvisninger. Anvend kun Produktet som beskrevet og kun til de anforte anvendelsesomrader. Opbevar vejledningen sikkert, og sorg for, at alle dokumenter folger med Produktet, hvis dette gives videre til en tredjepart.

Anvend udelukkende dette tagrende- og rorrenser-saet som tilbehør til din hojtryksrenser i den private husholdning. Saettet anwendes til effektiv rengoring af afl ob, ror og tagrender. Anvendelsen skal ske uten brug af kemikalier eller rengoringsmidler.

Apparatet er egnet til falgende rør:

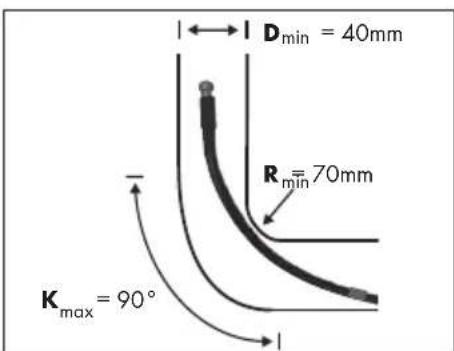

• Krumning K på maks. 90^
• Diameter D pà minimum 40 mm;
• Radius R på minimum 70 mm.

Egnet til et arbejds-/dimensioneringstryk
pà maks. 150 bar.

Passer til Parkside-hojtryksrensere i seriien PHD 100*, PHD 110, PHD 135, PHD 150 og PHD 170 samt Parkside-Performance-hojtryksrenser PHDP 180.

• seks ognet til Parkside-højtryksrenser PHD 100 (konstruktionsør 2009)

General beskrivelse

De vigtigste funktionsdele er afbildet pa den forrente og bageste udfoldningsside.

Leverede del

Pak apparatet ud og kontroller leveringsomfange:

• Rengøringsslange (20 m),
• 1 rende-rengøringsslaede
• 1 rørrenserdyse
• 1 adapter til rende-rengøringslaede
• 1 nedlobsrør-afdækningssi
• 2 x højtryksdyse, rød
• 2 x højtryksdyse, grå
• 1 x klemme til slangeføring

De to gra hojtryksdyser er ved levering allerede isat i rende

rengoringsslaeden.

Oversigt

1 Rengoringslange
2 Rende-rengoringslaede
3 Nedlobsrər-afdakningssi
4 Hojtryksdyse, rdd
5 Hojtryksdyse, gra
6 Rorrenserdyse
7 Adapter
8 Greb
9 Klemme
10 Slangeføring

11 Tilslutningsstykke,
rørrenserdyse/adapter
12 Tilslutningsstykke, Ianse
13 Sikkerhedsmarkering
14 Ring
15 Splint
C 16 Holder

Funktionsbeskrivelse

Tagrende og rorrenser-saettet er tilbehore en egnet hjtryksrenser. Saettet er velegtil effektiv rengoring af afl ob, ror o render.

Tekniske data

Tagrende

og rørrenser-sæt....PDRS 10 A1

maks. indləbstemperatur 60°C

Slangelengde 20 m

Egnet til hojtryksrensere med fologende ydelsessdata:

Dimensioneringstryk

maks. 15 MPa / 150 bar

tilladt tryk.........maks.18 MPa / 180 bar

Sikkerhedsanvisninger

Vær opmaerkoms pa sikkerhedsanvisningerne for hojtryksrenseren.

På davon måde forhindrer du ulykker og kvæstelser:

Hojtryksrensere kan medfore fare, hvis de anvendes forkert. Stralen ma ikke rettes mod personer, dyr, tilkoblet elektrisk udstyr eller selve ap

paratet.

• Dette apparat mA ikke anvendes af personer (inkl. børn) med reducerede

fysiske, sensoriske aller psykiske evner.
eller manglende erfaring og/eller
manglende viden, medmindre de er
under opsyn af en person, som har
ansvaret for deres sikkerhed,ller far
anvisninger til, hvordan apparatet skal
bruges.

• Børn skal vaere under opsyn, södet sikres, at de/DDke leger med apparatet.
• Betjening af apparatet er/DDt for personer under 16 ar.
• Baer beskyttelsebriller som beskyttelse mod oplost snavs under arbejdet.
• Anvend kun apparatet ved trykbestandige og tætte rør og afl øb, for at undgå beskadigelser.
  Sorg for god stabilitet, hvis du bruger en stige.
• Anvend/DD hojtryksrenseren, mens du star pa en stige.
• Under rengøringsarbejdet ma der ikke vare personer i rengøringsområdet.
  Parkér ikke køretøjer iærheden af ren-gøringsområdet.
• Efterlad aldrig et driftsklart apparat Eden opsyn på arbejdstedet.
  Tend for hjtryksrensen, n ar rrenerslangen som minimum bef inder sig ved den rode marking i det r der skal rengores.

Træk aldrig den indsatte slange under drift helt ud af det rør der skal rengøres. Du kan blive kvæstet af de fi re højtryksstråler, som peger bagud.

A Påsæt adaptoren på rengöringslangen

1. Løsn i givet fald rørrenserdysen (6) fra tilslutningsstykket (11).
2. Drej adapteren (7) på tilslutningsstykket (11).
3. Spænd adapteren (7) handfast med en gaffelnøgle NV 11.

Forberedelse af renderengöringslæde

B Påsæt rengøringslange

1. For rengöringsslangen (1) med adapte- ren (7) gennem slangeföringen (10) til klemmen (9).

C Vælg højtryksdyse og pAESdet den

1. Vaelg den passende hojtryksdyse (4/5) til din hojtryksrenser.
   gra: PHD 150, PHD 170, PHDP 180
   rod: PHD 100, PHD 110, PHD 135
2. Træk den yderste splint (15) ud af undersiden af rende-rengøringslaeden (2).
3. Fjern i givet fald den pasaitte hojtryksdyse.
4. Sæt de to ensfarvede højtryksdyser (4/5) ind i begge abninger på undersiden af rende-rengøringslaeden (2).
5. Sikr hojitryksdyserne (4/5) med hver en splint (15).

C Tilslut rengöringsslangen til rende-ren-göringsslaeden

1. Sæt rengøringslangen (1) med adap-teren (7) i den midterste abning på undersiden af rende-rengøringslæden (2).

2. Sikr rengoringsslangen (1) med en splint (15).

3. Tryk rengøringslangen (1) i holderen (16) på undersiden af rende-rengøringsslæden (2).

D Rengöring af tagrende

Luk vinduer og i givet fald skodder inden rengringen.

Arbejd altid væk fra nedlobsrøret.

1. Fjern sten/mortel/murbroker fra tagrenden.
2. Isaet nedlobsrør-afdækningssien (3) i nedlobsrøret.
3. Sæt klemmen (9) fast på tagrenden, og drej slangeføringen (10), sa rende-ren-goringsslæden (2) er på den modsatte side af nedlobsrør-afdækningssien (3).
4. Læg rende-rengøringslaeden (2) i tagrenden.
5. Fastgor klemmen (9) med den paSatte rengoringslange (1) ved sider af nedlobsrøret.

Tryk på grebet (8) ved den nederste del og skub klemmen med händen sa meget sammen, at den sidder tæt på tagrenden.

Fastgør klemmen (9) ved trykke pa grebet (8) for oven, indtil klemmen (9) sidder fast.

1. Skub rengöringsslangen (1) med händen til lige after sikkerhedsmarkeringen (13) gennem slangeföringen (10).
2. Sæt tilslutningsstykket (12) på lansen af din PARKSIDE-højtryksrenser.

Drej tilslutningsstykket 90^ ,til den gar i hak (bajonetlukning).

1. Tænd for din PARKSIDE-hojtryksrener og brug lansen fra en sikker afstand til tagrenden. På grund af vandtrykke

har rende-rengøringsslaeden (2) en selvendigt fremdrift.

1. Skub rengøringslangen (1) med händen.

i Træk af og til langsomr reng-ringsslangen (1) tilbage mod den selvstendige fremdrift og slip den igen, for at oge rengoringseffekten. Gentag donne rengroringsmetode ved kraftig forurening.

1. After endt rengoring slukkes PARKSIDEhobjtryksrenseren.
2. Fjern snavs fra nedlobsrør-afdækningsssien (3).
3. Fjern nedlobsrør-afdækningssien (3).

Ibrugtagning til rørrengøring

E Påsæt rørrenserdysen

1. Løsn i givet fald adaptoren (7) fra tilstningsstykket (11).
2. Drej rørrenserdysen (6) fast på tilslutningsstykket (11).
3. Spænd rørrenserdysen (6) handfast med en gaffelnøgle NV 11.

Tilslutning til hojtryksrenser

Tilslutining:

1. Sæt tilslutningsstykket (12) på lansen af din PARKSIDE-højtryksrenser.
2. Drej tilslutningsstykket 90^ , til den gar i hak (bajonetlukning).

Adskillelse:

1. Skub rørrenerslangen (1) mindst til den rode sikkerhedsmarkering (13) i det rør, der skal rengøres.
   OBS! Den rode sikkerhedsmarkering skal befinde sig i roret, inden hojtryksrenseren taendes. Du kan blive kvastet af hojtryksstralen.
2. Tænd for højtryksrenseren, og tryk på lansens handtag.
3. Mens rørrenserdysen (6) bevæger sig selvstændigt gennem røret, fores rørren-serslangen (1) igennem med händen.
4. For at ləsne tilstopninger, trykker du flere gange after hinanden pa handtaget af lansen og slipper det igen.
5. Med ringen (14) kan du markere din fremgang i roret. Ved hjælp af markeringerne (->XXX < -) , som er patrykt med en afstand pa 1 m pa slangen, kan du afl æse din fremgang.

Træk hjojtryksrenerens stromstik ud for alt arbeje pa apparatet.

Rengoring

Hold altid apparatet rent. Anvend\ ikke rengørings- eller opløsningsmiddel.

• Rengør apparatet med en blød børste ell er med en let fugtet klud.
  Opbevar apparatet i et frostsikkert rum.

Bortskaffelse/ miljobeskyttelse

Apparatet, tilbehoret og emballagen skal afl everes til miljovenlig genanvendelse. Indlever apparatet pa en genbrugsstati on. De anvende plast- og metaldele kan rensorteres og derefter genanvendes. Kontakt vores service-center for nærmere informationer.

Reservedele / Tilbehør

Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen. Hvis du har yderligere sporgsmål, bedes du kontakte "Service-Center" (se side 48).

1 Rengøringsslange. 91106212
2Rende-rengoringsslaede.....91106211
3Nedləbsrə-afdækningssi.....91106214
6Rorrenserdyse 91106213

Service-Center

DK Service Danmark Tel.: [phone]

E-Mail: [e-mail]

IAN 380527_2104

Importor

Vær opmaerkso m, at folgende adressie\ ikke er en serviceadresse. Kontakt fsigma det\ ovenfor naevnte servicecenter.
