BRUGSANVISNING PHD 110 F2 PARKSIDE

Betjenings- og sikkerhedsforskrifter

Oversættelse af den originale driftsvejledning

BENZIN-RASENMÄHER

Klap siden med illustrationerne ud, og gør dig herefter fortrolig med alle produktets funktioner, før du begynder at læse teksten.

5 Tilsigtet brug.... 218

6 Sikkerhedsforskrifter 218

7 Tekniske data 221

8 Udpakning 221

9 Montering.... 222

10 Før ibrugtagning.... 222

11 Ibrugtagning.... 224

12 Drift 224

13 Rengøring 227

14 Transport.... 227

15 Opbevaring.... 228

16 Vedligeholdelse 229

17 Reparation og bestilling af reservedele 231

19 Afhjælpning of fejl.... 232

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Pas på! Tilsidesættelse af sikkerheds-skiltene og advarselsinstrukserne på produktet og tilsidesættelse af sikker-heds- og betjeningsinstrukserne kan føre til alvorlige personskader eller endog død.		PAS PÅ! Driftsstoffer er brand- og eksplosionsfarlige - fare for forbræn-ding. Der må ikke tankes, når moto-ren er varm eller kører.
	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!		Tankindhold
	Klip aldrig opad eller nedad på en skråning.		Motorolie
	Fjern omkringliggende smådele, der kan blive udslynget, før plæneklippe-ren tages i brug.		Længde kniv. Maks. snitbredde.
	Fare som følge af udslyngende dele, når motoren kører.		Produktets garanterede lydeffektni-veau.
	Sørg for, at andre personer overhol-der en tilstrækkelig sikkerhedsaf-stand.		Kontrollér olieniveau.
	Fjern tændrørshætten, før der foreta-ges vedligeholdelsesarbejde.		DRIVE - Bøjle køredrev STOP - Motorbremsearm
	Hold hænder og fødder væk fra de roterende knive.		Forgiftningsfare! Brug kun produktet udendørs og aldrig i lukkede eller dårligt ventilerede rum.
	Pas på: meget varm overflade - fare for forbrænding.		Produktet opfylder gældende EU-di-rektiver.
	Brug høreværn. Brug beskyttelses-briller.

2 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der opstår på eller i forbindelse med dette produkt i forbindelse med:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit produkt at kende og bruge det som til-sigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden produktet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes.

Arbejde på produktet må kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende produkter, overholdes.

Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

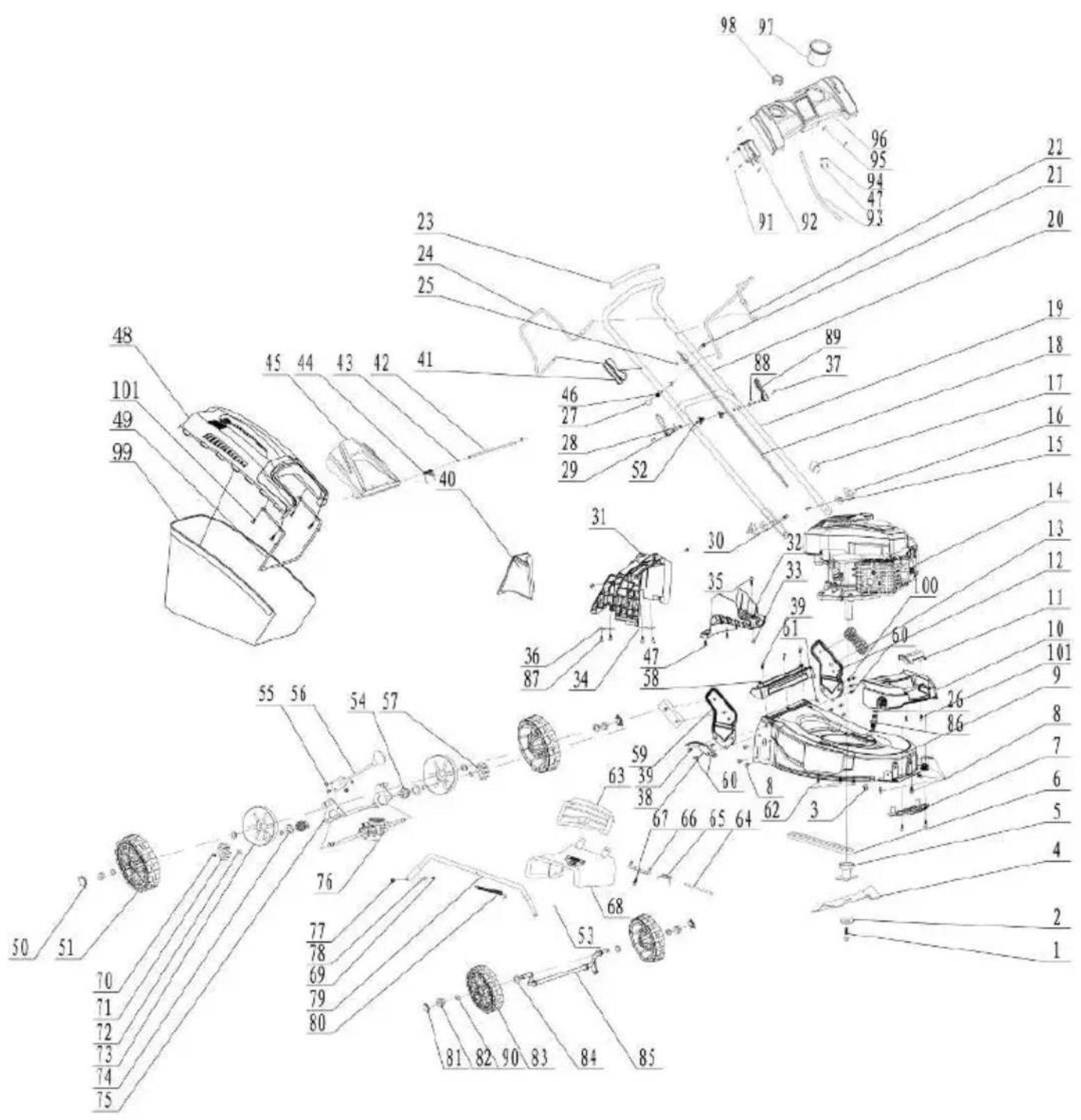

3 Produktbeskrivelse (fig. 1-28)

1. Styr
2. Bøjle til køredrev
3. Motorbremsearm
4. Elektrostarter
5. ∅verste skubbebøjle
6. Elektrostarterenhed
7. Spændearm
8. Stjernegrebsmøtrik
9. Nederste skubbebøjle
10. Kabelclip
11. Føring til skubbebøjle
12. Tankdæksel
13. Brændstoftank
14. Luftfilterlåg
    14a. Luftfilter
15. Vandtilslutning
16. Løbehjul
17. Tændrørshætte
    17a. Tændrør
18. Udstødning
19. Oliepind
20. Sideudkastningsklap
    20a. Sideudkast
21. Justering af klippehøjde
22. Drivhjul
23. Udkastningsklap
24. Græsfangspose
    24a. Græsfangspose niveauvisning
25. Snorekrog
26. Trækstarter
27. Bioklip-indsats
28. Batteri
    28a. Frigørelsesknap til batteri
    28b. Ladetilstandsvisning for batteri
    28c. Knap til ladetilstandsvisning
29. Batterioplader
30. Kniv
31. Knivskrue
32. Spændeskive
33. Motorspindel
34. Karburatorskrue
35. Kilerem

4 Leveringsomfang (fig. 1-2)

Pos. Stk. Betegnelse

5 1 x Benzindrevet plæneklipper med skubbe-bøjle foroven

7 2 x Spændearm

8 4 x Stjernegrebsmøtrik

9 1 x Nederste skubbebøjle

10 1 x Kabelclip

11 2 x Føring til skubbebøjle

20 a 1 x Sideudkast

24 1 x Græsfangspose

B 2 x Spændeskive lille

C 2 x Spændeskive stor

D 4 x Bolt

E 2 x Plastskive

F 2 x Burrebånd

2 x Brugsanvisning (PBRM 53 A1, batteri, batterioplader)

5 Tilsigtet brug

Produktet må kun bruges til det fastlagte formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

ADVARSEL

Læs for din egen sikkerheds skyld denne manual og de generelle sikkerhedsforskrifter grundigt igennem inden ibrugtagning af produktet. Gives produktet videre til tredjemand, skal du sørge for, at brugsanvisningen følger med.

Produktet er en del af serien Parkside X 20 V TEAM og kan bruge batterier i serien Parkside X 20 V TEAM. Batterierne må kun oplades med opladere i serien Parkside X 20 V TEAM.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig person-skade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat person-skade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

6 Sikkerhedsforskrifter

Produktet må ikke benyttes af:

• Børn og andre personer, der ikke kender brugsanvisningen (lokale bestemmelser kan fastlægge brugerens minimumsalder).
• Personer, der er påvirket af alkohol, narkotika eller medikamenter, eller som er trætte eller syge.

Sikkerhedsforskrifter for håndførte plæneklippere

• Læs brugsanvisningen med omhu. Sæt dig ind i, hvordan indstillingerne skal gennemføres, og hvordan maskinen anvendes korrekt.
• Tillad aldrig børn eller andre personer, der ikke kender brugsanvisningen, at bruge plæneklipperen. Lokale bestemmelser kan fastlægge brugerens minimumsaldar.
• Klip aldrig græs, mens andre, især børn eller dyr, er i nærheden. Vær opmærksom på, at maskinoperatøren eller brugeren bærer ansvaret for ulykker, der måtte opstå i forbindelse med andre personer eller deres ejendom.
• Klip kun græs under gode sigtbarhedsforhold. Det er nødvendigt at holde tredjeparter på afstand.
• Udleveres apparatet til andre personer, bedes denne brugsanvisning udleveres.
• Under plæneklipningen skal der altid bæres robust, skridsikkert fodtøj og lange bukser. Klip ikke græs, hvis du er barfodet eller bærer lette sandaler.
• Kontrollér området eller terrænnet, hvor maskinen skal bruges, og fjern alle genstande som f.eks. sten, legetøj, pinde og ledninger osv., der kan blive opfanget og slynget væk.

- Sluk for motoren; vent, til den er standset, og tag tændrørshætten af, hvis

• du forlader apparatet;
• du fjerner blokeringer eller tilstopninger;
• apparatet har været i kontakt med fremmedlegemer;
• der opstår funktionsfejl og usædvanlige vibrationer i apparatet.

ADVARSEL

Brændstof er meget brændbart:

• Opbevar kun brændstof i hertil indrettede og godkendte beholdere (dunke).
• Tank kun udendørs, og ryg ikke under tankningen.
• Påfyld brændstof, før motoren startes. Når motoren kører, eller umiddelbart efter at der er blevet slukket for produktet, må tanklukningen ikke åbnes, og der må ikke påfyldes brændstof.
• Hvis brændstof er løbet over, må man ikke forsøge at starte motoren. Fjern i stedet produktet fra det brændstof-forurenede område. Undgå ethvert forsøg på at tænde, til brændstofdampene er fordampet.
• Af sikkerhedsårsager skal brændstoftank- og andre tanklukninger udskiftes, hvis de er beskadiget.
• Opbevar aldrig brændstof i nærheden af gnistkilder. Anvend altid en godkendt dunk. Hold brændstof væk fra børn.
• Udskift defekte lyddæmpere.
• Før brug skal det altid kontrolleres visuelt, om kniven og fastgørelsesboltene er slidte eller beskadiget. For at undgå ubalance må slidte eller beskadigede knive og fastgørelsesbolte kun udskiftes sætvist.

Elektrisk sikkerhed

• Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
• Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
• Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.

Overhold sikkerhedsforskrifterne og bemærkningerne om opladning og korrekt brug i brugsanvisningen til batteri og oplader i serie Parkside X 20 V Team.

Du finder en detaljeret beskrivelse af ladeprocessen og yderligere oplysninger i denne separate brugsanvisning.

Forkert anvendelse af batteri og oplader kan medføre elektrisk stød eller brand.

ADVARSEL

Der opstår et elektromagnetisk felt på produktet under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før produktet betjenes.

Håndtering:

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.
• Opbevar aldrig produktet med brændstof i tanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.
• Lad motoren afkøle, før produktet frastilles i lukkede rum.
• For at undgå brandfare skal motor, udstødning og området omkring brændstoftanken holdes fri for græs, blade eller udløbende fedt (olie).
• Kontrollér med jævne mellemrum græsfanget for slid eller tab af funktionsevne.
• Erstat slidte eller beskadigede dele af sikkerhedsårsager.
• Hvis brændstoffanken skal tømmes, skal dette ske udendørs.
• Lad ikke forbrændingsmotoren køre i lukkede rum, hvor der kan dannes farlig carbonmonoxid.
• Klip kun græs ved dagslys eller ved god kunstig be- lysning.
• Undgå såvidt muligt at benytte produktet i vådt græs.
• Det er forbudt at bruge produktet i tordenvejr - Fare for lynnedslag!
• Sørg for altid at stå stabilt, hvis du klipper græs på skråninger.
  • Før kun produktet i gåtempo.
• Ved produkter på hjul gælder følgende: Klip græs på tværs af en skråning, aldrig opad eller nedad. Vær særlig forsigtig, hvis du ændrer køreretning på en skråning.
• Du må ikke klippe græs på for stejle skråninger og i nærheden af affaldsdepoter, grøfter eller diger. Vær særlig forsigtig, når du vender produktet eller trækker det ind mod dig selv.
• Stop kniven, hvis plæneklipperen skal kippes, transporteres hen over andre overflader end græs, og hvis den skal flyttes fra og til de græsplæner, der skal klippes.

FORSIGTIG

Plæenklipperen må ikke anvendes, uden at enten det fulde græsfang eller den selvlukkende adskillende beskyttelsesanordning for udkastningsåbningen er monteret.

• Brug aldrig plæneklipperen, hvis beskyttelsesanordninger eller -gitre er beskadiget, eller hvis beskyttelsesanordninger som f.eks. preplader og/eller græsfang ikke er monteret.
• Undlad at ændre motorens reguleringsindstillinger, og kør ikke med for høje omdrejninger.
• Løsn motorbremsen, og frakobl alle skærende værktøjer og drev, før motoren startes.
• Start motoren forsigtigt iht. producentens instruktioner. Sørg for, at der er nok afstand mellem fødderne og kniven.
• Når motoren startes, må plæneklipperen ikke kippes, medmindre den skal løftes under denne proces. I så fald må den kun kippes i det omfang, det er absolut nødvendigt, og kun løftes i den side, der vender bort fra brugeren.
• Start ikke motoren, hvis du står foran udkastningskanalen.
• Før aldrig hænder eller fødder hen mod eller ind under roterende dele. Hold dig altid på afstand af udkastningsåbningen.
• Løft eller bær aldrig en plæneklipper, mens motoren kører.

• Stop motoren, og sørg for, at alle bevægelige dele er standset, og at tændingsnøglen - hvis en sådan findes - er fjernet:

• før blokeringer løsnes eller tilstopninger afhjælpes fra udkastningskanalen;

• før produktet kontrolleres, rengøres, eller der udføres arbejde på det.
• ved påkørsel af et fremmedlegeme. Lokaliser skader på produktet, og foretag de nødvendige reparationer, før det genstartes og benyttes til arbejde. Hvis produktet begynder at vibrere usædvanligt kraftigt, skal det kontrolleres med det samme.

– Hvis du fjerner dig fra produktet.

- Før du tanker.

• Når motoren stopper, skal man lukke drosselspjældet. Hvis motoren har en benzinafspærringsventil, skal man lukke denne efter brug.
• Brug af produktet med for stor hastighed kan øge faren for ulykker.
• Vær forsigtig, når der udføres indstillingsarbejde på produktet, og pas på ikke at få fingre i klemme mellem den bevægelige kniv og stive apparatdele.

• Vær særlig forsigtig, når der klippes græs på blød jordbund, i nærheden af lossepladser, grave og diger.

• Undgå steder, hvor hjulene ikke mere griber fat, eller hvor klipning er usikker.

• Vær opmærksom på trafikken i nærheden af veje og gader.

FARE

Fare for at snuble!

Vær særlig forsigtig, när du går baglæns og trækker produktet.

Før du går baglæns, skal du sikre dig, at der ikke er små børn bag dig.

• Brugeren skal være tilstrækkeligt uddannet i brug, indstilling og betjening (herunder forbudt betjening).
• Kontrollér produktet med jævne mellemrum, og sørg før hver brug for, at alle startlåse og trykknapper fungerer korrekt.
• Bemærk, at forkert udført vedligeholdelse, brug af ikke-kompatible reservedele eller fjernelse eller ændring af sikkerhedsanordninger kan resultere i skader på produktet og forårsage alvorlige personskader for operatøren.
• Bemærk, at der ikke må manipuleres med produktets sikkerhedssystemer eller -anordninger, og at de ikke må deaktiveres. Fjern aldrig dele, der er del af maskinens sikkerhed.
• Bemærk, at brugeren ikke må ændre eller manipulere med forseglede indstillinger for motorhastighedsregulering.
• Brug kun knive og tilbehør, der er anbefalet af producenten. Brug af andre værktøjer og andet tilbehør kan medføre personskader for brugeren.
• Hold altid produktet i god driftstilstand.
• Det er nødvendigt at indlægge tilstrækkelige pauser for at reducere støj- og vibrationseksponeringen.

Tilsidesættelse af ergonomiske principper

Manglende brug af personlige værnemidler (PSA)

Skødesløs eller manglende brug af personlige værnemidler kan føre til alvorlige personskader.

- Brug forskrevet beskyttelsesudstyr.

Menneskelig adfærd, forkert adfærd

- Vær altid meget koncentreret under arbejdet.

Restrisici

- kan aldrig udelukkes

Fare som følge af støj

Høreskader

Længere tids ubeskyttet arbejde med produktet kan føre til høreskader.

- Brug principielt høreværn.

Adfærd i nødstilfælde

Skulle der evt. opstå en ulykke, træf da de førstehjælps-foranstaltninger, der er nødvendige, og opsøg hurtigst muligt kvalificeret lægehjælp.

7 Tekniske data

Motortype 4-taktsmotor/luftkølet

Slagvolumen 224 cm3

Omdrejningstal under arbejdet 2800 min-1

Motoreffekt 4,4 kW / 6 HK (3600 min-1)

Brændstof Almindelig blyfri benzin maks. 10% bioethanol

Tankindhold 1,2 l

Motorolie SAE 10W-30/SAE 10W-40

Tankindhold/olie 0,4 l

Justering af klippehøjde 25-75 mm/7-dobbelt

Indhold græsfangspose 55 l

Snitbredde 53 cm

Vægt 33,3 kg

Forbehold for tekniske ændringer!

Batteri/oplader

De tekniske data for batteri og oplader fremgår af den vedlagte brugsanvisning.

PAS PÅ

Produktet er en del af serien Parkside X 20 V TEAM og kan bruge batterier i serien Parkside X 20 V TEAM. Batterierne må kun oplades med opladere i serien Parkside X 20 V TEAM.

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Information om støjudvikling målt iht. de gældende standarder (EN ISO 5395-1:2013, bilag F):

Støjværdier

Lydtryksniveau L_pA	75,0 dB
Måleusikkerhed K_pA	2,15 dB
Lydeffektniveau L_wA	95,0 dB
Måleusikkerhed K_wA	2,15 dB

Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

Vibrationsparametre

Vibration a_hv	5,7 m/s ^2
Måleusikkerhed K_h	2,3 m/s ^2

Begræns støjudvikling og vibration til et minimum!

• Anvend kun fejlfrie produkter.
- Tilpas arbejdsmåden efter produktet.
- Undlad at overbelaste produktet.
- Få evt. produktet kontrolleret.
- Sluk produktet, när det ikke benyttes.
- Brug handsker.

- Vedligehold og rengør produktet med jævne mellemrum.

ADVARSEL

På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Raynauds syndrom).

Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne.

Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge.

• Hold kroppen og navnlig hænderne varme, hvis det er koldt udenfor.
• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
• Sørg for minimal vibration ved regelmæssigt at vedligeholde produktet og dets faste dele.

8 Udpakning

• Abn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.

- Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

PAS PÅ

Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9 Montering

FORSIGTIG

Fare for personskade på grund af roterende kniv. Ud- før kun arbejde på maskinen, när kniven er stoppet og står stille!

Ved leveringen er visse dele afmonteret. Samlingen er nem, hvis de efterfølgende henvisninger overholdes.

BEMÄRK

Til samling og vedligeholdelsesarbejde har du brug for følgende ekstra værktøj, der ikke følger med produktet:

• olieopfangningskar fladt (til olieskift)*
• målebæger 1 liter (olie-/brændstofresistent)*
• Brændstofdunk*
• Tragt*
• Lapper*
• Brændstof-opsugningspumpe*
• Oliekande med håndpumpe*
• Tang*
• Stjerneskruetrækker*
  • Gaffelnøgle/topnøgle SW 10 mm*
  • Gaffelnøgle/topnøgle SW 17 mm*
• Topnøgle SW 21 mm*

9.1 Montering af skubbebøjle (fig. 3-6, 10)

PAS PÅ

Pas på ikke at beskadige gaskablet, når skubbebøjlerne monteres.

1. Hold den nederste skubbebøjle (9) med hver en fø- ring til skubbebøjle (11) mod de dertil beregnede huller i plæneklipperen.

2. Monter den nederste skubbebøjle (9) med føringen til skubbebøjle (11) ved at skubbe en skrue M8 (A) gennem det dertil beregnede hul indefra.

3. Fastgør M8-skruen (A) med en plastskive (E) og en stjernegrebsmøtrik (8). Sørg for, at startsnorene, der fastgøres på et senere tidspunkt med en kabelclip (10), ikke er i vejen.

4. Skru den øverste skubbebøjle (5) fast på den nederste skubbebøjle (9) med en spændearm (7), en stor spændeskive (C), en lille spændeskive (B) og en stjernegrebsmøtrik (8) på begge sider.

9.2 Montering af elektrostarterenhed (6) (fig. 1, 7-11)

Gaskablet er i leveringstilstand formonteret på motorbremsehåndtaget (3). For at montere elektrostarterenheden skal du først tage gaskablet af.

1. Tryk højre side af motorbremsehåndtaget (3) ud af plastholderen på den øverste skubbebøjle (5) med henblik på en trækaflastning af gaskablet.
2. Bevæg nu motorbremsehåndtaget (3) fremad for at tage gaskablet ud af holderen til motorbremsehåndtaget (3).
3. Fastgør elektrostarterenheden (6) på den øverste skubbebøjle (5) ved hjælp af skruerne (D).
4. Spænd skruerne (D) med en stjerneskruetrækker*.
5. Fastgør elektrostarterenhedens kabel (6) med to stykker burrebånd (F) på den nederste skubbebøjle (9).
6. Træk gaskablet gennem elektrostarterenheden (6) som vist i fig. 8.
7. Sæt gaskablet ind i motorbremsehåndtaget (3), og tryk højre side af motorbremsehåndtaget (3) ind i plastholderen på den øverste skubbebøjle (5) igen.
8. Indsæt trækstarterens greb (26) i snorekrogen (25).
9. Fastgør gaskablet til den nederste skubbebøjle (9) ved hjælp af den medfølgende kabelclip (10).
   * = medfølger ikke!

10 Før ibrugtagning

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

- Undgå at indände brændstof-/smøreoliedampe og udstødningsgasser.

- Brug kun produktet udendørs.

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

- Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/aftøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.

PAS PÅ

Fare for beskadigelse!

Hvis der anvendes forkert opbevaret eller ikke-aftappet brændstof, kan karburatoren blive tilstoppet, eller motorens funktion kan blive forringet.

- Kom unødvendigt brændstof i en lufttæt beholder, og opbevar denne mørkt og køligt.

Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller brændstoflækage.
• Kontrollér motorolieniveauet.
• Kontrollér brændstofniveauet – brændstoffanken skal være mindst halvt fuld.
• Kontrollér luftfilterets tilstand.
• Kontrollér brændstofledningernes tilstand.
• Kontrollér, at tændrørshætten er fastgjort til tændrøret.
  • Vær opmærksom på tegn på skader.
• Kontrollér, at alle beskyttelsesafskærmninger er monteret, og at alle skruer, møtrikker og bolte er spændt fast.

10.1 Påfyldning af motorolie (fig. 12)

PAS PÅ

Produktet leveres uden motorolie. Husk derfor at påfylde olie før ibrugtagning. Anvend i den forbindelse multigrade-olie (SAE 10W-30 eller SAE 10W-40).

Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. For lavt olieniveau kan beskadige motoren.

1. Stil plæneklipperen på en plan, lige overflade.
2. Skru oliepinden (19) ud.

3. Fyld tanken med motorolie ved hjælp af en tragt (medfølger ikke). Vær opmærksom på den maksimale påfyldningsmængde på 0,4 liter. Påfyld forsigtigt olie op til underkanten af påfyldningsstudsen.

4. Tør oliepinden (19) af med en ren, fnugfri klud.

5. Sæt oliepinden (19) i igen, og kontrollér olieniveauet uden at skrue oliepinden (19) fast igen.

6. Olieniveauet skal altid stå inden for den midterste markering på oliepinden (19).

7. Hvis olieniveauet er for lavt, skal der påfyldes den anbefalede mængde olie (maks. 0,4 l).

8. Skru derefter oliepinden (19) i igen.

10.2 Påfyldning af brændstof (fig. 13)

FARE

Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

• Sluk motoren, og lad den køle af.
• Varme, flammer og gnister skal holdes på afstand.
• Brændstof må kun påfyldes udendørs.
• Benyt beskyttelseshandsker.
• Undgå kontakt med hud og øjne.
• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber brændstof ud.

PAS PÅ

Produktet leveres uden brændstof. Husk derfor altid at påfylde brændstof før ibrugtagning. Brug Super E10 benzin.

1. Rengør området omkring påfyldningshullet. Urenhe- der i brændstoftanken (13) medfører driftsforstyrrelser.
2. Åbn forsigtigt tankdækslet (12), så et evt. overtryk kan slippe ud.

3. Fyld brændstoftanken (13) med brændstof vha. en tragt (medfølger ikke). Vær opmærksom på den maksimale påfyldningsmængde på 1,2 liter. Påfyld forsigtigt brændstof op til påfyldningsstudsens underkant.

4. Luk tankdækslet (12) igen. Kontrollér, at tankdækslet (12) slutter tæt.

5. Rengør tankdækslet (12) og området omkring det.
6. Kontrollér brændstoftanken (13) og brændstofledningerne for utætheder.
7. Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.

10.3 Batteriets (28) ladetilstand (fig. 14)

Plæneklipperen har en elektrostarter (4). Som startbatteri anvendes et litium-ion-batteri (28). Brugen af batteriet (28) og opladeren (29) er beskrevet i den medfølgende brugervejledning.

1. Tryk på knappen til ladetilstandsvisning (28c) på batteriet (28) for at kontrollere ladetilstanden. Ladetilstandsvisningen for batteriet (28b) angiver batteriets (28) ladetilstand.
2. Batteriet (28) må kun oplades med følgende oplader (29). Batteriet (28) genoplades ikke, når plæneklipperen bruges.

11 Ibrugtagning

BEMÄRK

En vis støjforurening fra dette produkt er uundgåelig. Udfør støjende arbejde på godkendte og dertil fastlagte tidspunkter. Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

Af hensyn til din personlige beskyttelse og til beskyttelse af personer i nærheden skal der bæres egnet høreværn.

11.1 Knivstopper

Før hver ibrugtagning skal man kontrollere knivstopperen. Start motoren som beskrevet i 12.4.

1. Slip motorbremsearmen (3). Motoren slukker, og kniven (30) bremses.
2. Kniven (30) skal stoppe inden for 7 sekunder.

11.2 Indstilling af klippehøjde (fig. 17)

PAS PÅ

Klippehøjden må kun indstilles, når moto- ren er slukket, og tændrørshætten er fjernet.

• I tæt, højt græs skal man indstille det højeste klippetrin og klippe langsommere. Der bør vælges en høj klippehøjde til sæsonens første klipning. Indstil klippehøjden, så produktet ikke overbelastes.
• Vælg en klippehøjde der passer til den faktiske græslængde.
• Gentag plæneklipningen, så der maks. klippes 4 cm plæne ad gangen.
• Den korrekte klippehøjde for en
• prydplæne er ca. 30 - 45 mm
• brugsplæne er ca. 40 - 65 mm.

Klippehøjden indstilles via armen til justering af klippehøjden (21). Der kan indstilles forskellige klippehøjder.

1. Træk armen til justering af klippehøjden (21) ud.
2. Drej armen til justering af klippehøjde (21) til den ønskede position.
3. Slip igen armen til justering af klippehøjden (21). Armen går i indgreb på den ønskede position.

11.3 Isætning/udtagning af batteri (28) (fig. 18)

1. Når batteriet (28) skal tages ud af produktet, skal du trykke på batteri-frigørelsesknappen (28a) på batteriet (28) og trække batteriet (28) ud.
2. Isæt batteriet (28) ved at skubbe det (28) ind i produktet langs styreskinnen. Det går hørbart i indgreb.

11.4 Klargøring af klippeområdet

1. Undersøg omhyggeligt det område, der skal klippes, før du klipper det.
2. Fjern sten, pinde, kødben, ledninger, legetøj og andre genstande, som kan blive udslynget af produktet.
3. Sørg for, at der ikke findes personer på det område, der skal klippes.

12 Drift

Arbejdsinstrukser

• Slå kun plænen med skarpe, fejlfrie knive, så græsstråene ikke frynser, og plænen ikke bliver gul.
• Et rent klippebillede opnås bedst ved at køre plæneklipperen i lige baner. Disse baner skal helst overlappe hinanden med et par centimeter, så der ikke opstår striber.
• Hold undersiden af maskinhuset rent, og fjern græsaflejringer. Aflejringer vanskeliggør startprocessen, forringer klippekvaliteten og græsudkastningen.
• På skråninger placeres klippebanen på tværs af skråningen. Vækglidning af plæneklipperen forhindres ved at stille maskinen på skrå i opadgående retning.

12.1 Klipning med græsfangspose

PAS PÅ

Benyt ikke produktet uden fuldt monteret græsfangs- pose eller bioklip-indsats.

PAS PÅ

Græsfangsposen må kun sættes på og tages af, när motoren er stoppet, og kniven står stille.

12.1.1 Isætning af græsfangspose (24) (fig. 19)

1. Løft den bageste udkastningsklap (23).
2. Tag fat i græsfangsposen (24) i bæregrebet.
3. Indsæt græsfangsposen (24) i den hertil indrettede græsfangspose-ophængning på bagsiden af produktet.
4. Læg den bageste udkastningsklap (23) ned; den holder græsfangsposen (24) på plads.

12.1.2 Niveau-indikator (24a) på græsfangspose (24) (fig. 19)

Den luftstrøm, der genereres af kniven (30), hæver niveau-indikatoren (24a). Når græsfangsposen (24) er fyldt, stopper luftstrømmen. Hvis luftstrømmen er for svag, klapper niveau-indikatoren (24a) i. Dette er en indikation på, at græsfangsposen (24) skal tømmes.

Niveau-indikatoren (24a) virker kun fuldt ud, när luftstrømmen er optimal. Ydre påvirkninger som vådt, tæt eller højt græs, lave klippetrin, tilsmudsning eller lignende kan forringe luftstrømmen og niveau-indikatorens (24a) funktion.

• Klap åben: Græsfangspose (24) fyldes
• Klap lukket: Græsfangspose (24) er fyldt

12.1.3 Tømning af græsfangsposen (24) (fig. 19)

ADVARSEL

Stop motoren, og vent, til kniven står stille, før græsfangsposen tages af.

PAS PÅ

Fare for personskade!

Græsfangsposen må kun tages af, når motoren er stoppet, og kniven står stille.

Så snart græsrester blive liggende under plæneklipningen, skal græsfangsposen tømmes.

1. Græsfangsposen (24) fjernes ved at løfte den bageste udkastningsklap (23).

2. Tag græsfangsposen (24) ud ved at løfte den i bæregrebet. Iht. sikkerhedsforskriften klapper udkastningsklappen (23) i, så snart græsfangsposen (24) løftes af, og lukker den bageste udkastningsåbning.

Bliver græsrester siddende i åbningen, trækkes plæneklipperen ca. 1 m tilbage, da det gør det nemmere at starte motoren.

PAS PÅ

Græsrester i maskinhuset og på arbejdsværktøjet må hverken fjernes med hænderne eller fødderne, men kun med egnede hjælpemidler som f.eks. en børste eller en håndkost.

For at sikre en god opsamling skal græsfangsposen (24) og især luftfilteret (14a) renses efter brug.

12.2 Plæneklipning med sideudkast

Med sideudkastet (20a) kan du også klare højt og vildt græs, der sjældent slås.

12.2.1 Isætning af sideudkast (20a) (fig. 20)

1. Fjern først græsfangsposen (24), og indsæt bioklip-indsatsen (27) (se 12.3).
2. Klap sideudkastningsklappen (20) op, og hold den fast.
3. Sæt sideudkastet (20a) ind.
4. Luk langsomt sideudkastningsklappen (20). Sideudkastningsklappen (20) sikrer sideudkastet (20a) mod at falde ud.

12.2.2 Afmontering af sideudkast (20a) (fig. 20)

1. Klap sideudkastningsklappen (20) op, og hold den fast.
2. Tøm sideudkastet (20a), og luk sideudkastningsklappen (20).

Under bioklipningen findeles det afklippede græs i det lukkede maskinhus, hvorefter det fordeles på plænen igen. Græset fjernes ikke fra plænen og bortskaffes ikke. Det fintsnittede græs falder tilbage i græsplænen som en naturlig gødning, der tilfører græsplænen fugt og vigtige næringsstoffer.

BEMÄRK

Bioklipning kan kun gennemføres, hvis plænen er relativt kort.

12.3.1 Isætning af bioklip-indsats (27) (fig. 21)

1. Løft den bageste udkastningsklap (23).

2. Fjern græsfangsposen (24) (hvis monteret) ved hjælp af bæregrebet.

3. Løft udkastningsklappen (23), og indsæt mulch-ind-satsen (27).
4. Indstil klippehøjden (se 11.2).

Tips til bioklip:

- Klip græsset 2 cm, når det er 4-6 cm højt.

12.4 Start af motoren

BEMÄRK

Start ikke produktet, når udkastningskanalen ikke er dækket af en af følgende dele:

• Græsfangspose
• Bioklip-indsats

12.4.1 Start of motor med E-start (fig. 15)

1. Kontrollér batteriets (28) ladetilstand (se10.3) og oplad det ved behov.
2. Inden starten skal man kontrollere brændstof- og motorolieniveauet (se afsnit 10.1 og 10.2). Kontrollér, at tændrørshætten (17) er tilsluttet til tændrøret (17a).
3. Skub det opladede batteri (28) ind i produktet langs styreskinnen. Batteriet (28) går hørbart i indgreb.
4. Stå bag plæneklipperen.
5. Tryk motorbremsearmen (3) ind mod på styret (1), og hold den inde.
6. Tryk på elektrostarteren (4), og hold den inde.
7. Motoren starter.

12.4.2 Start af motor uden elektrostart (fig. 16)

1. Inden starten skal man kontrollere brændstof- og motorolieniveauet (se afsnit 10.1 og 10.2). Kontrollér, at tændrørshætten (17) er tilsluttet til tændrøret (17a).
2. Stå bag plæneklipperen. Den ene hånd trykker på motorbremsearmen (3) til styret (1), mens den anden hånd skal være på trækstarteren (26).
3. Start motoren med trækstarteren (26). Dette gøres ved at trække grebet ca. 10-15 cm ud (indtil der mærkes en modstand). Og træk derefter hårdt i ét ryk. Skulle motoren ikke starte, trækker man endnu en gang i trækstarteren (26).
4. Pga. et beskyttelsesskjold på motoren kan der opstå en smule røg, när produktet bruges første gang. Dette er en normal proces.

PAS PÅ

• Lad ikke startkablet gå tilbage af sig selv. Dette kan medføre skader.
• I koldt vejr kan det være nødvendigt at gentage startprocessen flere gange.

12.5 Sluk motoren

ADVARSEL

Fare for personskade!

Når motoren er stoppet, bliver kniven ved med at køre i nogle sekunder. Hvis man rører ved de roterende dele, risikerer man at pådrage sig snitsår.

• Vent, til kniven står stille.
  – Forsøg ikke at bremse kniven med hånden.
• Benyt beskyttelseshandsker.

• Hold fødderne væk fra kniven.

• Stop motoren ved først at slippe bøjlen til køredrev (2) og derefter motorbremsearmen (3). Vent, indtil kniven (30) er stoppet.

• Fjern tændrørshætten (17) fra tændrøret (17a) for at undgå en utilsigtet start af motoren.
• Tag batteriet (28) ud (se afsnit 11.3).

12.6 Køredrift

Plæneklipperen er udstyret med baghjulsdrev.

12.6.1 Start af køredrev

1. Start plæneklipperen (se12.4).
2. Træk bøjlen til køredrev (2) mod på styret (1), og hold den der.
3. Køredrevet aktiveres (hjulet (16) bevæger sig), og plæneklipperen bevæger sig fremad.

PAS PÅ

Undgå at beskadige produktet! Hold hele tiden böjlen til køredrevet (helt til anslag) for at undgå at beskadige gearkassen.

12.6.2 Stop af køredrev

1. Slip bøjlen til køredrev (2). Køredrevet stoppes, og plæneklipperen bliver stående.
2. Motoren fortsætter med at køre.

12.7 Efter græsklipningen

- Lad altid motoren afkøle, før plæneklipperen frastilles i lukkede rum.

Fjern græs, løv, mudder og olie, før maskinen frastilles. Anbring ikke andre genstande oven på plæneklipperen.

• Kontrollér alle skruer og møtrikker, før maskinen tages i brug igen. Spænd løse skruer fast.
• Tøm græsfangsposen, før maskinen tages i brug igen.
• Se også kapitlet "Opbevaring".

13 Rengøring

ADVARSEL

Fare for personskade og forbrænding!

Produktet kan starte uventet og derved medføre personskader.

• Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
  – Lad motoren køle af.
• Tag tændrørshætten af tændrøret.
• Tag batteriet ud.

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

• Undgå at indände brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

13.1 Rengøring af plæneklipperen (fig. 1)

• Rengøring med en haveslange anbefales kun med lavt vandtryk. En højtryksrenser er ikke egnet til rengøring af plæneklipperen.
• Løsn græsfangsposen, og børst den af med en håndbørste. Man kan også rengøre plæneklipperens hus groft med kosten.
• Ved større tilsmudsning kan man tørre produktet af med en fugtig klud.
• Rengøring med en haveslange anbefales kun med lavt vandtryk. En højtryksrenser er ikke egnet til rengøring af plæneklipperen.
• Løsn græsfangsposen, og børst den af med en håndbørste. Man kan også rengøre plæneklipperens hus groft med kosten.
• Ved større tilsmudsning kan man tørre produktet af med en fugtig klud.

BEMARK

Før plæneklipperen kippes, skal brændstoftanken tømmes helt ved hjælp af en brændstof-opsugningspumpe (medfølger ikke).

Plæneklipperen må ikke kippes mere end 90 grader.

1. Det er bedst at kippe plæneklipperen bagud. Sørg da for, at tændrøret (17a) vender opad. Hvis tændrøret (17a) vender nedad, kan der løbe olie ud og anrette store skader i motoren og karburatoren.

2. Alternativt kan man også kippe produktet om på siden, men man skal da sørge for, at luftfilterlåget (14) er på oversiden.

3. Rengør plæneklipperens underside med en spatel og en håndbørste. Spatlen hjælper med at fjerne groft og større planterester fra området omkring kniven (30). Rengøring af undervognen er nemmere og kan gøres mere grundigt umiddelbart efter brug. Smuds og planterester vil da være mere friske og kan lettere løsnes.
4. Hvis det er nødvendigt, og hvis snavset er svært at fjerne, kan man også bruge et særligt rengøringsmiddel. Der må ikke anvendes aggressive rengøringsmidler som f.eks. koldrens eller rensebenzin.
5. Kontrollér, om græsudkastningen er fri for græsrester og fjern sådanne ved behov.

13.2 Rengøring af plæneklipperen via vandtilslutningen (15) (fig. 1, 22)

BEMÄRK

Sæt tændrørshætten korrekt på tændrøret igen.

1. Fjern først bioklip-indsatsen (27) eller græsfangsposen (24).
2. Til rengøring tilsluttes en haveslange til vandtilslutningen (15) via den indbyggede stikkobling.
3. Åbn for vandet, og start plæneklipperen (se 12.4).
4. Vandet hvirvles rundt af den roterende kniv (30).
5. Efter nogle minutter er plæneklipperen rengjort for alle fastklæbende smuds- og græsrester.
6. Lad derefter plæneklipperen køre i kort tid uden vand for at fjerne det meste af fugten med luften fra den cirkulerende kniv (30).

13.3 Rengøring af kileremmen (35) (fig. 23)

1. Kip plæneklipningen bagud.
2. Rengør kileremmen (35) efter hver brug med en børste eller trykluft.

14 Transport

ADVARSEL

Fare for personskade og forbrænding!

Produktet kan starte uventet og derved medføre personskader.

- Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.

- Lad motoren køle af.

- Tag tændrørshætten af tændrøret.

- Tag batteriet ud.

BEMÄRK

Til transport skal du altid indstille klippehøjden i den højeste stilling.

1. Tøm brændstoftanken med en brændstof-opsugningspumpe (medfølger ikke) i en godkendt beholder.
2. Tøm den varme motor for motorolien.
3. Rengør cylinderens køleribber og huset.
4. Klap den øverste skubbebøjle (5) ind (se 15.3).
5. Vikl et par lag pap mellem øverste (5) og nederste (9) skubbebøjle og motor, så de ikke skurer mod hinanden.
6. For at undgå materielle skader og kvæstelser skal produktet sikres mod at vælte og skride, når det transporteres på køretøjer.

15 Opbevaring

PAS PÅ

Produktet skal rengøres og vedligeholdes, inden det stilles til opbevaring.

PAS PÅ

Opbevar ikke produktet med fyldt græsfangspose. I varmt vejr begynder græset at gære under varmepåvirkning. Brandfare!

Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med produktet.

• Opbevar aldrig produktet med brændstof i brændstoftanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.
• Lad motoren afkøle, før produktet frastilles i lukkede rum.
• Ved længere tids opbevaring skal brændstoftanken tømmes med en brændstof-opsugningspumpe (medfølger ikke).
• For at undgå brandfare skal motor, udstødning og området omkring brændstoftanken holdes fri for græs, blade eller udtrængende fedt (olie).

15.1 Forberedelse til opbevaring af plæneklipperen

ADVARSEL

Fjern ikke brændstoffet i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosioner eller brand.

1. Tøm brændstoffanken (13) med en brændstof-op-sugningspumpe (medfølger ikke) (se 16.4).
2. Foretag olieskift (se 16.3).
3. Tag tændrørshætten (17) af tændrøret (17a). Fjern tændrøret (17a) med en tændrørsnøgle (medfølger ikke).
4. Fyld ca. 20 ml olie i cylinderen med en oliekande.
5. Træk langsomt i trækstarteren (26), så olien beskytter den indvendige side af cylinderen.
6. Skru tændrøret (17a) i igen.
7. Rengør cylindrens køleribber og huset (se 13.1).
8. Rengør hele produktet for beskytte lakken.
9. Opbevar produktet et godt ventileret sted.

15.2 Batteri (28) og oplader (29)

Overhold sikkerhedsforskrifterne og bemærkningerne om opladning og korrekt brug i brugsanvisningen til batteri (28) og oplader (29) i serie Parkside X 20 V Team. Du finder en detaljeret beskrivelse af ladeprocessen og yderligere oplysninger i denne separate brugsanvisning.

15.3 Sammenklapning af skubbebøjle

ADVARSEL

Klemningsfare!

Hold altid skubbebøjlen med en hånd på det højeste sted.

- Placer aldrig fingrene mellem den øverste og den nederste skubbebøjle.

Skubbebøjlen kan klappes ind med henblik på pladsbesparende opbevaring.

1. Tag græsfangsposen (24) af.
2. Fjern trækstarteren (26) fra snorekrogen (25).
3. Åbn spændearmen (7) på nederste skubbebøjle (9).
4. Drej spændearmen (7) på tværs af skubbebøjlen. Det gøres ved at trække spændearmen (7) lidt væk fra den nederste skubbebøjle (9).
5. Klap begge skubbebøjler nedad. Pas på ikke at klemme kablerne.

16 Vedligeholdelse

ADVARSEL

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

Risiko for ulykker! Udfør altid vedligeholdelses- og rengøringsarbejde med motoren slukket og tændrørshætten taget af. Fare for personskader! Lad produktet køle af inden påbegyndelse af enhver form for vedligeholdelses- og rengøringsarbejde. Motorelementer er meget varme. Risiko for personskade og forbrænding!

Produktet kan starte uventet og derved medføre person-skader.

1. Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
2. Lad motoren køle af.
3. Træk tændrørshætten of tændrøret.
4. Tag batteriet ud.

ADVARSEL

Før arbejde på eller i nærheden af elektriske komponenter påbegyndes, skal batteriet tages ud.

• Regelmæssig, omhyggelig vedligeholdelse er nødvendig for at sikre, at sikkerhedsniveauet og produktets effekt opretholdes.
• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.
• Kontrollér regelmæssigt græsfangsposen for slid eller tab af funktionsevne.
• Erstat slidte eller beskadigede dele af sikkerhedsårsager.
• Kontrollér, at for- og baghjul sidder sikkert fast.
• Vi anbefaler, at hjulaksler og hjulnav rengøres mindst én gang i sæsonen for at sikre, at hjulene går let.
• Arbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et autoriseret professionelt værksted.

16.1 Udskiftning af kniv (30) (fig. 24)

ADVARSEL

Arbejde med en beskadiget kniv er forbundet med fare for personskade.

• Benyt beskyttelseshandsker!

• Af sikkerhedsårsager skal man se til, at kniven kun opslibes og afbalanceres på et autoriseret professionelt værksted. For at opnå et optimalt arbejdsresultat anbefales det at få kniven kontrolleret en gang om året.
  – Når kniven udskiftes, må der kun bruges originale reservedele.

• Tøm brændstoftanken (13) med en brændstof-op-sugningspumpe (medfølger ikke), før klingen fjernes. Kip aldrig plæneklipperen til siden eller fremad med fyldt brændstof- eller olietank!
  Dette vil beskadige motoren og medføre, at garanti- en bortfalder.

• Hold fast i kniven (30) med den ene hånd.
• Drej knivskruen (31) af motorspindlen (33) mod uret ved hjælp af en gaffelnøgle SW17 (medfølger ikke). Fjern spændeskiven (32).
• Monter den nye kniv (30) igen i omvendt rækkefølge. Fastgør knivskruen (31) korrekt. Sørg for, at kniven (30) er korrekt placeret og ligger an mod motorspindlen (33).
• Knivskruens (31) tilspændingsmoment 45 Nm. Udskift også knivskruen (31), när kniven (30) udskiftes.

16.1.1 Beskadigede knive (30)

Skulle kniven (30) være kommet i berøring med en forhindring, skal man straks slukke motoren og tage tændrørshætten (17) af.

• Kontrollér kniven (30) for skader.
• Beskadigede eller bøjede knive (30) skal udskiftes.
• Forsøg aldrig at rette en bøjet kniv (30) ud igen.
• Arbejd aldrig med en bøjet eller meget slidt kniv (30); dette forårsager vibrationer og kan føre til skader på plæneklipperen.

16.2 Kontrol af olieniveau (fig. 12)

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

• Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

• Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie.
• Brug kun motorolie SAE 10W-30 eller SAE 10W-40.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/aftøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.

1. Stil plæneklipperen på en plan, lige overflade.
2. Skru oliepinden (19) mod venstre og ud, og tør den af med en ren, fnugfri klud.
3. Sæt oliepinden (19) i igen, og kontrollér olieniveauet uden at skrue oliepinden (19) fast igen.
4. Træk oliepinden (19) ud, og aflæs olieniveauet i vandret stilling. Olieniveauet skal være et sted mellem max. og min. på oliepinden (19).
5. Skru derefter oliepinden (19) i igen.

16.3 Olieskift

Motorolien skal skiftes hvert år før sæsonstart ved driftsvarm og slukket motor.

Brug kun motorolie (SAE 10W-30/SAE 10W-40).

1. Stil plæneklipperen på en plan, lige overflade.
2. Skru oliepinden (19) af mod venstre.
3. Sug motorolien ud gennem påfyldningsstudsen ved hjælp af en oliepumpe (medfølger ikke) og slangen.
4. Påfyld frisk motorolie, og kontrollér olieniveauet (se 10.1.).

16.4 Aftap brændstof med en brændstof-opsugningspumpe (fig. 25)

1. Hold en opsamlingsbeholder under brændstof-op-sugningspumpens slange (medfølger ikke).
2. Skru tankdækslet (12) af, og fjern det.

3. Skub brændstof-opsugningspumpens slange ned i brændstoffanken (13), og aftap alt brændstof vha. brændstof-opsugningspumpen.

4. Skru tankdækslet (12) fast igen.

5. For at sikre at brændstof ikke bliver stående i karburatoren, skal den tømmes for det resterende brændstof. Stil en egnet beholder (medfølger ikke) under karburatoren, og åbn karburatorskruen (34) ved hjælp af en gaffelnøgle SW10 (medfølger ikke).

16.5 Vedligeholdelse af luftfilter (14a) (fig. 26)

FARE

Ved forkert rengøring kan brændstof antændes og i givet fald eksplodere. Dette medfører alvorlig forbrænding eller død.

• Rengør kun luftfilteret ved udbankning.
• Rengør aldrig luftfilteret med benzin eller brændbare opløsningsmidler.

PAS PÅ

Fare for beskadigelse!

Hvis motoren kører uden - eller med beskadiget - filterindsats, kan det forårsage motorskader.

- Lad aldrig motoren køre uden - eller med beskadiget - luftfilterindsats. Der kommer snavs ind i motoren, hvilket kan forårsage alvorlige motorskader.

Tilsmudsede luftfiltre (14a) forringer motoreffekten, fordi karburatoren forsynes med for lidt luft. Regelmæssig kontrol er derfor nødvendig.

Luftfilteret (14a) bør kontrolleres hver 25. driftstime og rengøres efter behov. Er luften meget støvet, skal luftfilteret (14a) kontrolleres oftere.

1. Tag luftfilterlåget (14) af, og fjern luftfilteret (14a).
2. Rengør kun luftfilteret (14a) via udbankning.
3. Udskift et defekt luftfilter (14a) med et nyt.
4. Indsæt luftfilteret (14a) igen, og sæt luftfilterlåget (14) på.

16.6 Vedligeholdelse af tændrør (17a) (fig. 27-+28)

Kontrollér tændrøret (17a) første gang for tilsmudsning efter 10 driftstimer, og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret (17a) for hver 50 driftstimer.

1. Fjern tændrørshætten (17) med en roterende bevægelse.
2. Fjern tændrøret (17a) med en tændrørsnøgle (medfølger ikke).
3. Indstil afstanden til en afstand på 0,75 mm (0,030") vha. en bladsøger. Anbring tændrøret (17a) igen, og sørg for, at dette ikke spændes alt for meget.

16.7 Motorbremsearm (3) (fig. 1, 16)

Motoren er udstyret med en mekanisk bremse, som skal kontrolleres med jævne mellemrum. Når motorbrem-searmen (3) slippes, skal kniven (30) stå stille inden for 7 sekunder.

En kørende kniv (30) frembringer tydeligt mærkbar vindstøj. Kørslen af kniven (30) signaleres ved hjælp af den genererede vindstøj og kan således kontrolleres.

BEMÄRK

Hvis man konstaterer, at knivstopperen ikke fungerer korrekt, skal man kontakte kundeservice eller et professionelt værksted.

Kontrollér, at produktets tilstand er upåklagelig i hele dets levetid. Ukorrekt vedligeholdelse kan medføre livsfarlige personskader.

17 Reparation og bestilling af reservedele

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, utilgængeligt for andre personer og børn.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

BEMARK

Vigtig oplysning ifm. reparation

Vær ved returnering af produktet til reparation opmærksom på, at produktet af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

17.1 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

• Modelbetegnelse
• Artikelnummer
• Data på mærkepladen

Reservedele/tilbehør

Kniv-information:
Producent: DJ = CHONGQING DAJIANG POWER EQUIPMENT CO.,LTD., Kina
Knivkode 602081
Kniv - artikel-nr.: 7911	200627
Motorolie - artikel-nr.:	7850000025

17.2 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Tændrør, luftfilter, kniv, kilerem

* = medfølger ikke!

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:
• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)
  – LIDL tilbyder dig returneringsmuligheder direkte hos filialerne og markederne. Returnering og bortskaffelse er gratis for dig.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Oplysninger om (genopladelige) lithium-ion-batterier

Batteriet skal fjernes inden bortskaffelse af apparatet!

- Smid ikke batteriet i husholdningsaffaldet, på et bål (eksplosionsfare) eller i vandet. Beskadigede batterier kan skade miljøet og dit helbred, hvis giftige dampe eller væsker slipper ud.

- Defekte eller brugte batterier skal genvindes iht. direktivet 2006/66/EF.

- Apparatet og opladeren må kun afleveres på en genbrugsstation. De anvendte plast- og metaldele kan adskilles efter type og dermed genbruges.

- Batterierne skal bortskaffes i afladet tilstand. Vi anbefaler, at man tildækker polerne med tape for at beskytte mod kortslutning. Forsøg ikke at åbne batteriet.

- Bortskaf batterierne i henhold til de lokale bestemmelser. Batterierne skal afleveres på en genbrugsstation med henblik på miljøvenligt genbrug. Forhør dig hos kommunen.

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden produktet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

19 Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejl Mulig årsag Afhjælpning
Urolig kørsel, produktet vibrere kräftigt	Skruer løse Kontrollér skruer
	Knivfastgørelse løs Kontrollér knivf	fastgørelse
	Kniv ude af balance Udskift kniv
Motor vil ikke starte Motorbremse	arm ikke trykket ned Tryk på motorbremsearm
	Gashåndtag i forkert stilling	Kontrollér indstilling
	Tændrør defekt	Udskift tændrør
	Brændstoftank tom	Påfyld brændstof
	Tilsmudset brændstof	Tøm brændstoftank, og påfyld rent brændstof
	Motor defekt	Kontakt autoriseret kundeservice
Motor går uroligt	Luftfilter snavset	Rens luftfilter
	Tændrør tilsmudset	Rengør tændrør
Plæne bliver gul, snit uregel-mæssigt	Luftfilter snavset	Rens luftfilter
	Tændrør tilsmudset	Rengør tændrør
Græsudkastning er ikke korrekt	Klippehøjde for lav	Indstil klippehøjde
	Kniv slidt	Udskift kniv
	Græsfangspose tilstoppet	Tøm græsfangspose, eller afhjælp tilstopning

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: Parkside

Art.-betegnelse: BENZINDREVET PLÆNEKLIPPER – PBRM 53 A1

Article name: PETROL LAWNMOWER – PBRM 53 A1

Nom d'article: TONDEUSE THERMIQUE – PBRM 53 A1

Art.-nr. 3911256979,

3911256980, 39112569915

IAN-nr. 445178_2307

Serie-nr. 01001 - 06086

EU-direktiver:

2014/30/EU, 2006/42/EF, 2011/65/EU*

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte standarder:

EN ISO 5395-1:2013/A1:2018;

EN 5395-2:2013/A2:2017; EN 14982:2009

Overensstemmelsesvurderingsprocedure:

2000/14/EF_2005/88/EF - Tillæg: VI

Garanteret

lydeffektniveau (L _wA ): 98 dB

Målt

lydeffektniveau (LWA): 95 dB

Effekt (P): 4,4 kW

Bemyndiget organ: TÜV SÜD Industrie Service

GmbH, Westendstrasse 199, 80686 München, Tyskland

Nummer: 0036

2016/1628/EU

Emission. Nr.:

e24*2016/1628*2018/989SRA1/P*0456*00

Dokumentationsansvarlig:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen, Tyskland

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garanti-bevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenum-mer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations- / monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 5 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Tjeneste-Hotline (DK):

00800 4003 4003

(0,00 €/Min.)

Tjeneste-mail (DK):

[e-mail]

Tjeneste Adresse (DK):

Sotek

Charlottevej 30 E

DK - 4270 Hong

Med QR-koden kan du få direkte adgang til Lidl-service-siden (www.lidl-service.com) og åbne din betjeningsvejledning ved at indtaste artikelnummeret (IAN) 445178_2307.
