NÁVOD NA OBSLUHU PKS 2200 A1 PARKSIDE

SK Preklad originálneho návodu na obsluhu Strana

• Výmena vodiacej lišty p. 170
• Techniky pílenia p. 170
• Všeobecné pokyny p. 170
• Stínanie stromov p. 171
• Odvetvovanie p. 172
• Skracovanie p. 173
• Údržba a čistenie p. 173
• Čistenie p. 174
• Intervaly údržby p. 174
• Tabuľka intervalov údržby p. 174
• Brúsenie reťaze p. 175
• Nastavenie napnutia reťaze p. 175
• Zabehávanie novej reťaze p. 175
• Údržba vodiacej lišty p. 176
• Otočenie lišty p. 176
• Odloženie p. 176
• Odstránenie a ochrana životného prostredia p. 176
• Náhradné diely/Príslušenstvo p. 177
• Zisťovanie závad p. 178
• Záruka p. 179
• Servisná oprava p. 180
• Service-Center p. 180
• Dovozca p. 180

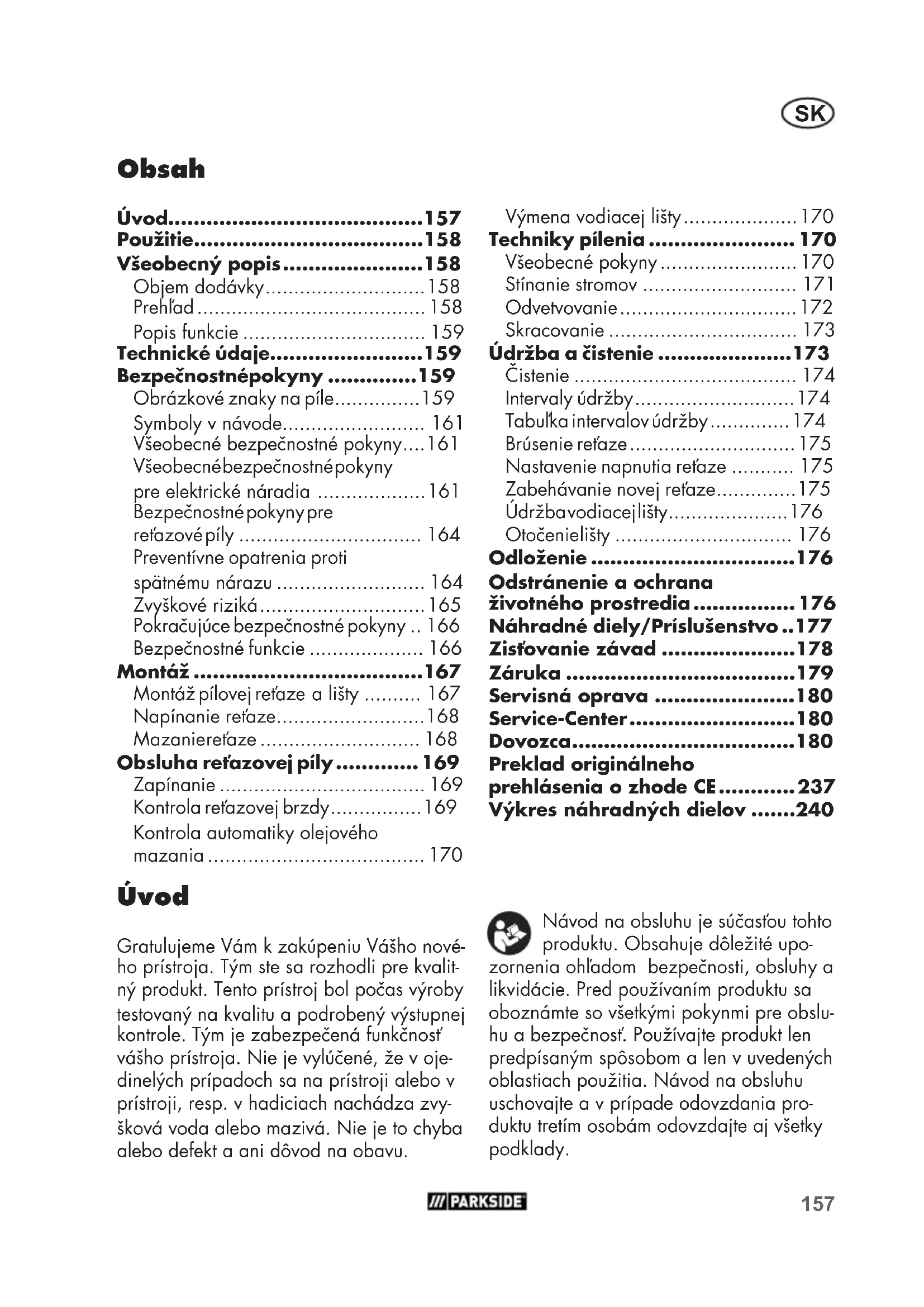

• Obsah Úvod p. 157
• Použitie p. 158
• Všeobecný popis p. 158
• Objem dodávky p. 158
• Prehľad p. 158
• Popis funkcie p. 159
• Technické údaje p. 159
• Bezpečnostné pokyny p. 159
• Obrázkové znaky na píle p. 159
• Symboly v návode p. 161
• Všeobecné bezpečnostné pokyny p. 161
• Všeobecné bezpečnostné pokyny pre elektrické náradia p. 161
• Bezpečnostné pokyny pre reťazové píly p. 164
• Preventívne opatrenia proti spätnému nárazu p. 164
• Zvyškové riziká p. 165
• Pokračujúce bezpečnostné pokyny p. 166
• Bezpečnostné funkcie p. 166
• Montáž p. 167
• Montáž pílovej reťaze ališty p. 167
• Napínanie reťaze p. 168
• Mazanie reťaze p. 168
• Obsluha reťazovej píly p. 169
• Zapínanie p. 169
• Kontrola reťazovej brzdy p. 169
• Kontrola automatiky olejového mazania p. 170
• Úvod Gratulujeme Vám k zakúpeniu Vášho nové- ho prístroja. Tým ste sa rozhodli pre kvalit- ný produkt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja. Nie je vylúčené, že v oje- dinelých prípadoch sa na prístroji alebo v prístroji, resp. v hadiciach nachádza zvy- šková voda alebo mazivá. Nie je to chyba alebo defekt a ani dôvod na obavu. Preklad originálneho prehlásenia o zhode CE p. 237
• Výkres náhradných dielov Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upo- zornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa oboznámte so všetkými pokynmi pre obslu- hu a bezpečnosť. Používajte produkt len predpísaným spôsobom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania pro- duktu tretím osobám odovzdajte aj všetky podklady.158 p. 240

Použitie Elektrická reťazová píla je skonštruovaná len na pílenie dreva. Na všetky ostatné druhy použitia (napr. rezanie stien a mú-rov, umelých hmôt alebo potravín) táto píla nie je vhodná.Reťazová píla je určená na použitie pre domáce práce. Nie je koncipovaná pre nepretržité profesionálne používanie. Prístroj je určený len na používanie do-spelými osobami. Mladiství nad 16 rokov môžu používať reťazovú pílu len pod do-zorom.Výrobca nezodpovedá za škody, ktoré boli spôsobené používaním nezodpovedajúcim účelu použitia alebo nesprávnou obsluhou.S touto elektrickou reťazovou pílou môže pracovať len jedna osoba a môže sa používať len na pílenie dreva. Reťazovú pílu musíte držať pravou rukou za zadnú rukoväť a s ľavou rukou za prednú rukoväť. Pred použitím reťazovej píly musí použí-vateľ prečítať a pochopiť všetky pokyny a predpisy v návode na obsluhu. Používateľ musí nosiť primeranú osobnú ochrannú vý-bavu (PSA). S reťazovou pílou môžete píliť iba drevo. Materiály ako napríklad plast, kameň, kov alebo drevo, ktoré obsahuje cudzie predmety (napr. klince alebo skrut-ky) sa nesmú opracovávať! Všeobecný popis Vyobrazenia pre obsluhu a údržbu nájdete na prednej od-klápacej strane. Objem dodávky Přístroj vybaltej a zkontrolujte, je-li kom-pletní:- Reťazová píla- Lišta (vodiaca lišta) (už montovaný)- Reťaz píly (už montovaný)- Ochranný kryt lišty- Fľaša oleja s 180 ml „Bio-olej“- Návod na obsluhuObalový materiál řádně zlikvidujte. Prehľad

1 zadná rukoväť 2 viečko olejovej nádržky 3 páka reťazovej brzdy / predný chránič rúk 4 lišta (vodiaca lišta) 5 reťaz píly 6 hviezdicové vodítko reťaze 7 upevňovacia skrutka pre kryt reťazového kolesa 8 kryt reťazového kolesa 9 Skrutka pre reťazový rýchloupínací systém 10 zadný chránič rúk 11 držiak kábla 12 sieťový kábel 13 zapínač/vypínač 14 poistka vypínača 15 elektromotor 16 predná rukoväť 17 ozubený doraz 18 zachytávací čap reťaze (nie je vidieť) 19 ochranný kryt lišty 20 Fľaša oleja

21 ukazovateľ stavu oleja 22 značka „MIN“ minimálneho stavu oleja

Popis funkcie Reťazová píla je vybavená elektromotoro- vým pohonom. Obiehajúca reťaz píly je vedená cez lištu (vodiaca lišta). Píla je vy- bavená systémom rýchleho napínania re- ťaze a reťazovou brzdou umožňujúcou jej rýchle zastavenie. Automatika olejového mazania reťaze zabezpečuje jej kontinuál- ne mazanie. Za účelom ochrany osoby ob- sluhujúcej pílu je reťazová píla vybavená rôznymi ochrannými zariadeniami. Infor- mácie o funkcii jednotlivých obsluhovacích prvkov nájdete v nasledujúcich popisoch. Technické údaje Elektrická reťazová píla ........PKS 2200 A1 Menovité vstupné Napätie U ................ 230-240 V~, 50 Hz Príkon P ................................ 2200 Watt Ochranná trieda ...............................

Druh ochrany...................................IPX0 Rýchlosť reťaze v

Uvedená emisná hodnota vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým. Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysa- denia prístroja. Výstraha: Emisná hodnota vibrácií sa môže počas skutočného používania elektrického nástroja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elek- trický prístroj používa. Zaťaženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohľadnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické zariadenie vypnuté a také, kedy je zapnuté, ale bez zaťaženia). Bezpečnostné pokyny Tento odstavec pojednáva o základných bezpečnostných predpisoch pri práci s elektrickou reťazovou pílou. Elektrická reťazová píla je nebez- pečný nástroj, ktorý pri nesprávnom alebo neopatrnom používaní môže spôsobiť vážne alebo dokonca smrteľné zranenia. Preto pre Vašu bezpečnosť ako i pre bezpečnosť iných vždy dodržujte nasledovné bezpečnostné pokyny a v prípade nejasností sa poraďte s odborní- kom. Obrázkové znaky na píle Pred začatím práce sa dobre oboz- námte so všetkými obsluhovacími160

Zaručená hladina akustického výkonu značka „MIN“ minimálneho stavu oleja Nápis na typovom štítku: ochranná trieda II (Dvojitá izolácia) Elektriska apparater hör inte hem- ma bland hushållsavfallet. 460 mm Dĺžka listu píly Znak pod krytom reťazového kolesa: Dodržiavajte smer chodu reťazovej píly. Pozor! Prečítajte si návod na používanie. Znak na lište: Smer chodu reťazovej píly Znak na uzávere olejovej nádrže: Olejovanie reťazovej píly. Znak na upevňujúcej skrutke krytu reťazo- vého kolesa: OTVOR ZATVOR Znak na páke brzdy reťaze: brzda reťaze: VYP brzda reťaze: ZAP Znak na skrutke pre reťazový rýchloupína- cí systém: uvoľniť upnúť161

Symboly v návode Výstražné značky s údajmi pre zabránenie škodám na zdraví alebo vecným ško- dám Značky nebezpečenstva s údajmi k zabráneniu poško- dení zdravia osôb v dôsledku zásahu elektrickým prúdom Príkazové značky s údajmi pre pre- venciu škôd Noste ochranné rukavice, aby ste zabránili rezným poraneniam! Informačné značky s informáciami pre lepšie zaobchádzanie s nástro- jom Všeobecné bezpečnostné pokyny Skôr, než začnete s elektrickou reťazovou pílou pracovať, dobre sa oboznámte so všetkými jej obsluhovacími prvkami. Nacvičte si zaobchádzanie s pílou (skraco- vanie guľatiny na koze na pílenie) a nechajte si skúseným užívateľom alebo odborníkom vysvetliť funkciu, spôsob činnosti, techniky pílenia a osobné ochranné vybavenie. Dodržiavajte ochranu proti hluku a miestne predpisy pri rúbaní dreva. Miestne ustanovenia môžu vyžado- vať skúšku spôsobilosti. Informujte sa u Lesnej správy. Pozor! Pri používaní elektrického náradia sa musia dodržiavať predpisy ochrany proti úrazu elek- trickým prúdom a tiež základné bezpečnostné predpisy prevencie pred úrazmi a predpisy požiarnej ochrany. Hrozí nebezpečenstvo zranenia. Všeobecné bezpečnostné pokyny pre elektrické náradia VAROVANIE! Prečítajte si všetky bezpečnostné pokyny a nariadenia. Zanedbanie dodr- žiavania bezpečnostných pokynov a nariadení môže zapríčiniť zásah elektrickým prúdom, požiar a/ale- bo ťažké poranenia. Všetky bezpečnostné pokyny a nariadenia si uschovajte pre bu- dúcnosť. Pojem „elektrický nástroj“ použitý v bez- pečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so sieťovým káblom) a na elektrické nástroje napájané z akumulátora (bez sieťového kábla).

1) Bezpečnosť pracoviska:

a) Udržujte svoj pracovný úsek čis- tý a dobre osvetlený. Neporiadok alebo neosvetlené pracovné oblasti môžu viesť k nehodám. b) Nepracujte s elektrickými re- ťazovými pílami v okolí ohro- zenom výbuchom, v ktorom sa nachádzajú horľavé tekutiny, plyny alebo prachy. Elektrické stro- je vytvárajú iskry, ktoré môžu zapáliť prach alebo pary.162

c) Behom používania elektrickej reťazovej píly udržujte deti a iné osoby vzdialene od seba. Pri ne- pozornosti môžete stratiť kontrolu nad nástrojom.

2) Elektrická bezpečnosť:

a) Prípojná zástrčka elektrickej reťazovej píly sa musí hodiť do zásuvky. Zástrčka sa nesmie žiadnym spôsobom zmeniť. Ne- používajte žiadne adaptérové zástrčky v spojení s elektrickými nástrojmi s ochranným uzemne- ním. Nezmenené zástrčky a zásuvky zmenšujú riziko elektrického úderu. b) Vyvarujte sa telesnému kontak- tu s uzemnenými povrchmi ako sú rúry, vyhrievacie telesá, spo- ráky a chladničky. Existuje zvýšené riziko skrz elektrický úder, keď je Vaše telo uzemnené. c) Nevystavujte elektrickú reťazo- vú pílu dažďu alebo mokrosti. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu. d) Nepoužívajte kábel na iný účel, ako je nosenie alebo zavesenie elektrickej reťazovej píly alebo vytiahnutie zástrčky zo zásuv- ky. Udržujte kábel vzdialene od horúčavy, od oleja, od ostrých hrán alebo od pohybujúcich sa častí nástrojov. Poškodené alebo zamotané káble zvy- šujú riziko elektrického úderu. e) Keď pracujete s elektrickou reťa- zovou pílou pod šírym nebom, potom používajte iba predlžo- vacie káble, ktoré sú vhodné aj pre vonkajšiu oblasť. Použitie predlžovacieho kábla vhodného pre vonkajšiu oblasť, zmenšuje riziko elek- trického úderu. f) Keď nie je možné zabrániť pre- vádzke elektrického náradia vo vlhkom prostredí, použite prú- dový chránič. Použitie prúdového chrániča znižuje riziko zásahu elektric- kým prúdom.

a) Prípojná zástrčka elektrickej reťazovej píly sa musí hodiť do zásuvky. Zástrčka sa nesmie žiadnym spôsobom zmeniť. Ne- používajte žiadne adaptérové zástrčky v spojení s elektrickými nástrojmi s ochranným uzemne- ním. Nezmenené zástrčky a zásuvky zmenšujú riziko elektrického úderu. b) Vyvarujte sa telesnému kontak- tu s uzemnenými povrchmi ako sú rúry, vyhrievacie telesá, spo- ráky a chladničky. Existuje zvýšené riziko skrz elektrický úder, keď je Vaše telo uzemnené. c) Nevystavujte elektrickú reťazo- vú pílu dažďu alebo mokrosti. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu. d) Nepoužívajte kábel na iný účel, ako je nosenie alebo zavesenie elektrickej reťazovej píly alebo vytiahnutie zástrčky zo zásuv- ky. Udržujte kábel vzdialene od horúčavy, od oleja, od ostrých hrán alebo od pohybujúcich sa častí nástrojov. Poškodené alebo zamotané káble zvy- šujú riziko elektrického úderu. e) Keď pracujete s elektrickou reťa- zovou pílou pod šírym nebom, potom používajte iba predlžo- vacie káble, ktoré sú vhodné aj pre vonkajšiu oblasť. Použitie163

Neprenechávajte používanie tejto píly osobám, ktoré nie sú oboznámené s týmto nástrojom alebo tieto pokyny nečítali. Elek- trické nástroje sú nebezpečné, keď ich používajú neskúsené osoby. e) Starostlivo ošetrujte túto elek- trickú reťazovú pílu. Kontrolujte, či pohyblivé diely bezchybne fungujú a neviaznu, či sú časti zlomené alebo natoľko poško- dené, že je funkcia elektrickej reťazovej píly narušená. Ne- chajte poškodené časti pred použitím nástroja opraviť. Príčiny mnohých nehôd spočívajú v zle udržo- vaných elektrických nástrojoch. f) Udržujte rezné nástroje ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zaseknú a lepšie sa vedú. g) Používajte túto elektrickú re- ťazovú pílu, jej príslušenstvo, vložné nástroje atď. v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky a činnosť, ktorá sa má vykonávať. Používanie elektrickej reťazovej píly pre iné účely, než pre ktoré je určená, môže viesť k nebezpečným situáciám.

g) Svoje elektrické náradie nechaj- te opraviť iba kvalikovaným odborným personálom a iba po- mocou originálnych náhradných dielov. Týmto sa zaistí to, že bez- pečnosť elektrického náradia zostane zachovaná. predlžovacieho kábla vhodného pre vonkajšiu oblasť, zmenšuje riziko elek- trického úderu. f) Keď sa nemožno vyhnúť pre- vádzke elektrickej reťazovej píly vo vlhkom prostredí, používajte ochranný vypínač chybového prúdu. Používanie ochranného vypínača chybového prúdu zni- žuje riziko elektrického úderu. Používajte ochranný vypínač chybo- vého prúdu s vybavovacím prúdom 30mA alebo s menším. g) Ak možno namontovať zaria- denia na odsávania prachu a záchytné zariadenie, tak sa pre- svedčte, či sú tieto zapojené a či sa správne používajú. Používanie odsávania prachu môže znížiť ohroze- nia prachom.

4) Používanie a ošetrovanie elek-

trickej reťazovej píly: a) Nepreťažujte tento nástroj. Po- užite pre svoju prácu elektrické náradie, určené pre tento účel. S vhodným elektrickým nástrojom pra- cujete v udanom výkonovom rozsahu lepšie a bezpečnejšie. b) Nepoužívajte žiadne elektrické náradie, ktorého spínač je de- fektný. Elektrické náradie, ktoré sa už nedá za- alebo vypnúť, je nebezpečné a musí byť opravené. c) Vytiahnite zástrčku zo zásuvky predtým, než vykonáte nastavo- vania na nástroji, než vymeníte časti príslušenstva alebo než nástroj odložíte. Toto preventívne bezpečnostné opatrenie zabráni neúmy- selnému štartu elektrickej reťazovej píly. d) Uložte nepoužívanú elektrickú reťazovú pílu mimo dosahu detí.164

• Pri bežiacej píle udržujte všetky časti tela vzdialene od reťaze píly. Pred štartom píly sa pre- svedčte o tom, že sa reťaz píly ničoho nedotýka. Pri práci s reťazo- vou pílou môže jediný okamžik nepo- zornosti viesť k tomu, že sa reťazou píly zachytí oblečenie alebo časti tela.

• Vždy držte reťazovú pílu pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť. Pevné držanie reťazovej píly v opačnom pra- covnom držaní, zvyšuje riziko porane- nia a nesmie sa používať.

• Noste ochranné okuliare a ochranu sluchu. Ďalšia ochranná výbava pre hlavu, ruky, nohy a chodidlá je predpísaná. Vhodný ochranný odev znižuje nebezpečenstvo poranenia skrz poletujúci trieskový mate- riál a skrz náhodný dotyk s reťazou píly.

• Nepracujte s reťazovou pílou na strome. Pri prevádzke reťazovej píly na strome existuje nebezpečenstvo po- ranenia.

• Dbajte vždy na pevný postoj a používajte reťazovú pílu iba vtedy, keď stojíte na pevnom, bezpečnom a rovnom podklade. Šmykľavý podklad alebo nestabilné plochy na státie, ako napríklad na rebrí- ku, môžu viesť k strate rovnováhy alebo k strate kontroly nad reťazovou pílou.

• Počítajte pri rezaní konára, kto- rý je vystavený pnutiu s tým, že sa odpruží. Keď sa pnutie vo vláknach dreva uvoľní, môže napätý konár trať obsluhujúcu osobu a/alebo vytrhnúť reťazovú pílu z kontrolovaného stavu.

• Buďte obzvlášť opatrní pri reza- ní podrastu a mladých stromov. Tento tenký materiál sa môže s reťazo- vou pílou zapliesť a udrieť Vás alebo Vás vyviesť z rovnováhy.

• Noste reťazovú pílu za rukoväť vo vypnutom stave, s reťazou odvrátenou od Vášho tela. Pri transporte alebo ukladaní reťazovej píly, vždy na ňu natiahnite ochranný kryt. Starostlivé zaobchádzanie s reťa- zovou pílou znižuje pravdepodobnosť náhodného dotyku s bežiacou reťazou píly.

• Dodržujte inštrukcie pre maste- nie, pre napínanie reťaze a pre výmenu príslušenstva. Neodborne napnutá alebo namastená reťaz sa buď môže pretrhnúť alebo môže zväčšiť rizi- ko spätného nárazu.

• Udržujte rukoväti suché, čisté a bez oleja a tukov. Zamastené, naolejované rukoväti sú klzké a vedú k strate kontroly.

• Režte iba drevo. Nepoužívajte reťazovú pílu pre práce, pre ktoré nie je určená - príklad: nepoužívajte reťazovú pílu na rezanie plastov, muriva alebo stavebných materiálov, ktoré nie sú z dreva. Používanie reťazovej píly pre práce, pre ktoré nie je určená, môže viesť k nebezpečným situáciám. Preventívne opatrenia proti spätnému nárazu Pozor, spätný náraz! Dbajte pri práci na spätný náraz stroja. Exis- tuje nebezpečenstvo poranenia. Spätným nárazom sa vyvarujete opatrnosťou a správnou technikou rezania.165

spätného nárazu. Nikdy reťazovú pílu nepúšťajte.

• Vyvarujte sa abnormálnemu držaniu tela a nerežte nad výškou svojich ramien. Týmto sa vyvarujete nezámer- nému dotyku so špičkou koľajničky a umožní sa lepšia kontrola nad reťazo- vou pílou v neočakávaných situáciách.

• Používajte vždy výrobcom predpísané náhradné koľajničky a reťaze píly. Ne- správne náhradné koľajničky a reťaze píly môžu viesť k pretrhnutiu reťaze a/ alebo k spätnému nárazu.

• Dodržujte inštrukcie výrobcu ohľadne ostrenia a údržby reťaze píly. Príliš nízke obmedzovače hĺbky zvyšujú ná- chylnosť k spätnému nárazu. Zvyškové riziká Aj pri používaní elektrického prístroja podľa predpisov vždy existujú zvyškové riziká. Nasledujúce nebezpečenstvá môžu vzniknúť v súvislosti s konštrukciou a pre- vedenia tohto elektrického prístroja: a) rezné poranenia, b) poškodenie sluchu, ak nenosíte vhodnú ochranu sluchu, c) poškodenie zdravia, ktoré sú výsled- kom vibrácií pôsobiacich na ruku/ rameno, ak sa prístroj používa dlhšiu dobu, alebo ak sa nesprávne vedie a udržiava. Upozornenie! Tento elektrický prístroj počas prevádzky vytvára elektromagnetické pole. Toto pole môže za určitých okolností ovplyv- niť aktívne alebo pasívne lekárske implantáty. Aby sa zabránilo nebezpečenstvu vážnych alebo smrteľných zranení, odporúčame, aby osoby s lekárskymi implantátmi konzultovali svojho lekára alebo obr. 1

• Spätný náraz sa môže vyskytnúť vte- dy, keď sa špička vodiacej koľajničky dotkne nejakého predmetu alebo keď sa drevo ohne a reťaz píly sa v záreze zasekne (viď obrázok 1/ obr. B).

• Dotyk so špičkou vodiacej koľajničky môže v niektorých prípadoch viesť k neočakávanej, naspäť smerovanej reakcii, u ktorej sa vodiaca koľajnička vyrazí nahor, smerom k obsluhujúcej osobe (viď obrázok 1/ obr. A).

• Zaseknutie reťaze píly na hornej hrane vodiacej koľajničky môže koľajničku prudko vraziť späť do smeru k obsluhu- júcej osobe.

• Každá z týchto reakcií môže viesť k tomu, že stratíte kontrolu nad pílou a prípadne sa ťažko poraníte. Nespo- liehajte sa výlučne na bezpečnostné opatrenia zabudované do reťazovej píly. Ako používateľ reťazovej píly by ste mali učiniť rozličné opatrenia, aby ste mohli pracovať bez nehôd a bez poranení. Spätný náraz je následkom nesprávneho alebo chybného používania elektrického náradia. Možno mu zabrániť vhodnými preventívnymi opatreniami, ako to je nasle- dovne popísané:

• Držte pílu pevne obomi rukami, pri- čom palec a prsty obopínajú rukoväti reťazovej píly. Uveďte Vaše telo a ra- mená do takej polohy, v ktorej môžete odolať silám spätného nárazu. Keď sa vykonajú vhodné opatrenia, potom môže obsluhujúca osoba prekonať sily166

výrobcu lekárskeho implantátu pred samotnou obsluhou prístroja. Pokračujúce bezpečnostné pokyny

• Ak sa prípojné vedenie tohto nástroja poškodí, musí byť nahradené skrz výrobcu alebo jeho servisnú službu zá- kazníkom alebo podobne kvalikovanú osobu, aby sa vyvarovalo ohrozeniam.

• Ak je potrebná náhrada prívodného vedenia, odporúčame, aby to vykonal výrobca alebo jeho zástupca (napr. autorizovaný odborný servis, služba zákazníkom a pod.).

• Prípojné vedenie položte tak, aby sa nemohol zachytiť počas pílenia vetiev alebo podobného.

• Používajte RCD (Residual Current Devi- ce) s vypínacím prúdom 30 mA alebo nižším.

• Dôsledne dodržiavajte návody na údržbu, kontroly a servis v tomto Návo- de na prevádzku. Poškodené ochranné zariadenia a die- ly musia sa odborne opraviť v našom servisnom stredisku alebo vymeniť, pokiaľ v návode na obsluhu nie je uve- dené niečo iné.

• Odporúča sa, aby si prvý používateľ precvičil prinajmenšom rezanie na guľatine na koze na pílenie alebo pod- stavci.

• Používajte iba schválený sieťový kábel konštrukčného typu H05RN-F, ktorý má maximálnu dĺžku 75 m a je určený na používanie vonku. Prierez prameňa sieťového kábla musí činiť minimálne 2,5 mm

• Výstraha! Toto elektrické náradie vy- tvára počas prevádzky elektromagne- tické pole. Toto pole môže za určitých okolností rušiť aktívne alebo pasívne lekárske implantáty. Aby sa znížilo nebezpečenstvo ťažkých alebo smrteľ- ných zranení, odporúčame osobám s lekárskymi implantátmi, aby skôr než začnú elektrické náradie obsluhovať, prekonzultovali to so svojím lekárom a výrobcom medicínskeho implantátu.

• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu. Aby bolo možné v momente „prepílenia“ za- chovať plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte elektrickej reťazovej píly. Dávajte po- zor na to, aby sa pílová reťaz dotýkala osoby. Po dokončení rezu počkajte na zastavenie elektrickej reťazovej píly, skôr ako sa tam odstráni elektrická re- ťazová píla. Motor elektrickej reťazovej píly vždy vypnite, predtým ako sa mení od stromu po strom.

• Zo stromu sa musia odstrániť nečistoty, kamene, uvoľnená kôra, klince, svorky a drôt.

• Dôsledne dodržiavajte návody na údržbu, kontroly a servis v tomto Návo- de na prevádzku. Poškodené ochranné zariadenia a die- ly musia sa odborne opraviť v našom servisnom stredisku alebo vymeniť, pokiaľ v návode na obsluhu nie je uve- dené niečo iné.

Bezpečnostné funkcie 1 Zadná rukoväť s chráničom rúk (10) chráni ruku pred konármi a vetvami a pred padajúcou reťazou.167

3 Páka reťazovej brzdy /chránič rúk Bezpečnostné zariadenie, ktoré reťaz píly pri spätnom ráze okamžite zastaví; páka môže byť aktivovaná aj manuálne; chráni ľavú ruku osoby obsluhujúcej pílu pri jej zošmyknutí z prednej rukoväte. Reťaz píly sa netočí, keď je reťazo- vá brzda aktivovaná. 5 Reťaz píly s malým spätným rázom Táto Vám so špeciálne vyvinutými bezpečnostnými zariadeniami pomáha tlmiť spätné rázy. 17 Ozubený doraz Zvyšuje stabilitu pri prevádzaní vertikálnych rezov a uľahčuje pílenie. 15 Elektromotor má z bezpečnostných dôvodov dvojitú izoláciu. 13 Zapínač/vypínač s funkciou okamžitého zastavenia reťaze Pri pustení zapínača/vypínača sa prístroj okamžite vypne. 14 Poistka vypínača Za účelom zapnutia prístroja treba poistku odistiť. 18 Zachytávací čap reťaze znižuje nebezpečenstvo poranení v prípade, že dôjde k roztrhnutiu alebo spadnutiu reťaze. Montáž Pri práci s reťazou používaj- te vždy ochranné rukavice a používajte len originálne diely. Pred začatím akých- koľvek prác na reťazovej píle vytiahnite zástrčku zo zásuv- ky. Existuje nebezpečenstvo zranenia. Predtým než uvediete do prevádzky elek- trickú reťazovú pílu, musíte: - v prípade potreby namontovať lištu, reťazovú pílu a kryt reťaze, - napnúť reťazovú pílu, - naplniť olej, - skontrolovať funkciu brzdy reťaze a au- tomatiku oleja.

Montáž pílovej reťaze ališty

1. Položte pílu na rovnú plochu.

), aby ste mohli odstrániť kryt reťazového kolesa (8).

3. Rozprestrite reťaz píly do tvaru sľučky

Za účelom montáže držte lištu (4) v uhle cca 45 stupňov natočenú smerom nahor, aby sa reťaz píly (5) mohla ľah- šie naložiť na reťazový pastorok (24).

5. Nasaďte lištu (4) a reťaz (5) na želez-

ničnú skrutku (23). Keď výstupok, vpra- vo pod železničnou skrutkou (23), sedí v dolnom pravom vybraní na lište, sedí lišta správne. Je normálne, keď pílová reťaz (5) prevísa.

6. Predopnite pílovú reťaz (5) tak, že

skrutku pre reťazový rýchloupínací systém (9) otočíte v smere hodinových ručičiek.

7. Nasaďte kryt reťazového kolesa (25).

Pritom sa musí najskôr nasadiť výstu- pok na kryte do príslušnej drážky na prístroji. Upevňovaciu skrutku pre kryt reťazového kolesa (7) pevne utiahnite. Dávaj si pozor! Môžu mazať elek- trické reťazové píly.168

Upozorňujeme, že elektrické reťazové píly po použití na olej a olej môže unikať ak je uložené na strane alebo na hlavu. To je normálny proces, výsledkom potrebné Krty v hornej časti nádrže a bez dôvodu na sťažnosť. Každá elektrická reťazová píla je kontrolované a testované s olejom počas výroby, trochu odpočinúť v nádrži môže byť napriek vyprázdňovania, ktoré ľahko videli bývanie s olejom počas prepravy. Prosím čistou handričkou Pred výmenou reťaze sa drážka vodiacej lišty vyčistí od nečistôt, pretože v prípade nánosu nečistôt môže reťaz vyskočiť z lišty. Nánosy môžu tiež odsávať olej reťaze. Dôsledkom by mohlo byť, že olej sa nedo- stane alebo sa dostane len v nepatrnom množstve na spodnú stranu lišty a mazanie sa zhorší. Napínanie reťaze Pravidelné napínanie reťaze prispieva k bezpečnosti používateľa a znižuje resp. zabraňuje opotrebovaniu a poškodeniu re- ťaze. Odporúčame používateľovi pred za- čiatkom práce a v pravidelných intervaloch asi 10 minút kontrolovať napnutie reťaze a v prípade potreby ho korigovať. Počas práce s pílou sa reťaz zohrieva a tým sa mierne roztiahne. S týmto „predĺže- ním“ sa má počítať hlavne u nových reťazí. Reťaz nenapínajte alebo nevymie- ňajte v horúcom stave, pretože po vychladnutí sa opäť o niečo stiahne. Pri nedodržaní uvedeného sa môže poškodiť motor alebo vodiaca lišta, pretože reťaz je potom na lište veľ- mi napnutá. Napnutie a mazanie reťaze vo veľ- kej miere ovplyvňujú jej životnosť. Reťaz je vtedy správne napnutá, keď nepre- vísa na spodnej strane vodiacej lišty a keď ju môžete ťahom ruky chránenej rukavicou voľne posúvať okolo celej lišty. Pri ťahu za reťaz píly silou 9 N (cca 1 kg) nesmie byť odstup medzi reťazou a lištou väčší než 2 mm. 10 min

uvoľnená, to znamená, že páka reťazovej brzdy je zatlačená proti prednej rukoväti (16).

3. Na upnutie pílovej reťaze

otočte skrutku pre reťazový rýchloupínací systém (9) v smere hodinových ručičiek. Na uvoľnenie napnutia otočte skrutku pre reťazový rýchloupínací systém (9) proti smeru hodinových ručičiek.

4. Upevňovaciu skrutku (7) opäť

U novej reťaze musíte napnutie re- ťaze po max. 5 rezoch dodatočne nastaviť. Mazanie reťaze Vodiaca lišta a reťaz nikdy nesmú zostať bez oleja. Ak prevádzkujete reťazovú pílu s príliš malým množ- stvom oleja, rezný výkon a život- nosť reťaze sa znižuje, pretože sa reťaz rýchlejšie otupí. Nedostatok oleja rozpoznáte podľa toho, že dochádza k tvorbe dymu alebo k sfarbeniu vodiacej lišty.169

• Pravidelne kontrolujte ukazovateľ stavu oleja (

• Používajte bio-olej, ktorý obsahuje prí- sady znižujúce trenie a opotrebovanie. Môžete ho objednať prostredníctvom nášho servisného strediska.

• Ak nemáte k dispozícii „Bio-olej Griz- zly“, použite olej na mazanie reťazí, ktorý obsahuje malé množstvo adhéz- nych prísad.

• Pred dlhšími prevádzkovými prestáv- kami vyprázdnite olejovú nádrž (6-8 týždňov).

1. Odskrutkujte viečko olejovej

nádržky (2) a nalejte reťazový olej do nádržky.

2. Prípadne uniknutý olej poutierajte

a nádržku opäť uzavrite. Pred doplňovaním reťazové- ho oleja prístroj vždy vypnite a nechajte motor vychladnúť. Pri pretečení oleja vzniká ne- bezpečenstvo požiaru. Obsluha reťazovej píly Reťazovú pílu zapnite až vtedy, keď sú lišta, reťaz a kryt reťazové- ho kolesa správne namontované. Dbajte na to, aby sieťové napätie súhlasilo s údajmi na typovom štítku prístroja. Pri spúšťaní píly dbajte na bezpečný postoj. Pred štartom sa uistite, že sa píla nedotýka žiad- nych predmetov. Pozor! Z píly môže odkvapkávať olej, pozri kapitolu „Montáž - Montáž pílovej reťaze a lišty“.

olejovej nádržke nachádza dostatočné množstvo oleja a v prípade potreby olej doplňte (viď kapitolu „Plnenie reťa- zového oleja“).

2. Z konca predlžovacieho kábla sformuj-

te sľučku a zaveste túto na odľahčovač ťahu na zadnej rukoväti.

3. Pripojte pílu na sieťové napätie.

4. Uvoľnite reťazovú brzdu tým, že páku

reťazovej brzdy zatlačíte proti prednej rukoväti.

5. Elektrickú reťazovú pílu držte pevne

obidvomi rukami, pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť. Palec a prsty musia rukoväte pevne obopínať.

6. Za účelom zapnutia píly stlačte pravým

palcom poistku vypínača (14) a potom stlačte zapínač/vypínač (13), píla beží najvyššou rýchlosťou. Poistku vypínača opäť pustite.

7. Motorová píla sa vypne, keď opäť

Kontrola reťazovej brzdy Reťaz píly sa netočí, keď je reťazo- vá brzda aktivovaná.

1. Položte reťazovú pílu na pevnú, rovnú

podložku. Píla sa nesmie dotýkať žiad- nych predmetov.

2. Pripojte pílu na sieťové napätie.

3. Uvoľnite reťazovú brzdu tým (3), že

páku reťazovej brzdy zatlačíte proti prednej rukoväti (16).170

4. Elektrickú reťazovú pílu držte pevne

obidvomi rukami, pravou rukou za zadnú rukoväť (1) a ľavou rukou za prednú rukoväť (16). Palec a prsty mu- sia rukoväte pevne obopínať.

6. Pri bežiacom motore zatlačte ľavou

rukou páku reťazovej brzdy. Pritom odsuňte páčku brzdy reťaze/predná ochrana ruky (3) predného držadla (16). Reťaz by sa mala okamžite zasta- viť.

7. Keď reťazová brzda správne funguje,

pustite zapínač/vypínač a uvoľnite re- ťazovú brzdu. Keď reťazová brzda nefun- guje správne, nesmiete elek- trickú reťazovú pílu používať. Existuje nebezpečenstvo zra- nenia dobiehaním pílovej re- ťaze. Nechajte previesť opra- vu píly naším zákazníckym servisom. Kontrola automatiky olejového mazania Pred začatím práce s pílou skontrolujte stav oleja a automatiku olejového mazania.

• Reťazovú pílu zapnite a podržte ju nad svetlým podkladom. Píla sa pritom ne- smie dotýkať zeme. Ak sa vytvorí olejová stopa, znamená to, že reťazová píla pracuje bezchybne. Vyčistite olejové priechody lišty, aby sa zabezpečilo bezporuchové, automatické mazanie reťaze počas prevádzky. Na vytrenie nečistôt z priepuste oleja si na pomoc zober- te štetec alebo handru.

2. Položte pílu na rovnú plochu.

3. Otočte upevňovaciu skrutku pre kryt

reťazového kolesa (7) a skrutku pre re- ťazový rýchloupínací systém (9) proti smeru hodinových ručičiek

), aby ste uvoľnili napnutie re- ťaze a odstránili kryt reťazového kolesa (8).

4. Snímte vodiacu lištu a reťaz píly. Za

účelom demontáže držte lištu píly (4) v uhle cca 45 stupňov natočenú smerom nahor, aby sa mohla ľahšie zložiť reťaz píly (5) z reťazového pastorka (24).

5. Vymeňte lištu a namontujte lištu a reťaz

podľa opisu pod „Montáž pílovej reťa- ze a lišty“. Techniky pílenia Všeobecné pokyny

• Lepšiu kontrolu nad pílou si udržíte vtedy, keď budete píliť spodnou stranou lišty (strana ťahu) a nie vrchnou stranou lišty (strana tlaku).

• Reťaz píly sa nesmie počas pílenia dreva alebo po jeho prepílení dotknúť zeme ani iných predmetov.

• Dbajte na to, aby sa reťaz píly nezase- kla v záreze. Kmeň stromu sa nesmie zlomiť alebo rozštiepiť.

• Dbajte taktiež na bezpečnostné opatre- nia proti spätnému rázu (pozri kapitolu „Bezpečnostné pokyny“).

• Pri píliacich prácach na svahu stojte vždy nad kmeňom stromu. Aby bolo možné v momente „prepílenia“ za- chovať plnú kontrolu, voči koncu rezu znížte prítlačný tlak bez toho, aby sa uvoľnilo pevné držanie za rukoväte171

elektrickej reťazovej píly. Dávajte po- zor na to, aby sa pílová reťaz dotýkala osoby. Po dokončení rezu počkajte na zastavenie elektrickej reťazovej píly, skôr ako sa tam odstráni elektrická re- ťazová píla. Motor elektrickej reťazovej píly vždy vypnite, predtým ako sa mení od stromu po strom. Ak sa reťaz píly zasekne, ne- pokúšajte sa vytiahnuť elek- trickú reťazovú pílu násilím. Hrozí nebezpečenstvo úrazu. Odstavte motor a na uvoľ- nenie reťazovej píly použite páku alebo klin. Stínanie stromov Stínanie stromov si vyžaduje veľa skúseností. Stínajte stro- my len vtedy, keď dokážete s elektrickou reťazovou pílou bezpečne narábať. V žiad- nom prípade nepoužívajte reťazovú pílu vtedy, keď sa cítite neistí. Neskúseným užívateľom z bezpeč- nostných dôvodov neradíme, aby stínali stromy pílou, ktorej vodiaca lišta je menšia než priemer kmeňa stromu.

• Dbajte na to, aby sa v blízkosti pracov- ného priestoru nezdržiavali iné osoby alebo zvieratá. Bezpečnostný odstup medzi stromom, ktorý treba zoťať, a najbližším pracoviskom musí byť 2 – násobok dĺžky stromu .

• Dávajte pozor na smer rúbania: Používateľ sa musí vedieť bezpečne pohybovať v blízkosti spadnutého stromu, aby strom mohol ľahko skrátiť a odvetvovať. Je potrebné zabrániť tomu, aby sa spadnutý strom zachytil do iného stromu. Zohľadnite prirodzený smer pádu, ktorý je závislý od sklonu a zahnutia stromu, smeru vetra, polohy väčších konárov a počtu konárov.

• Pri píliacich prácach na svahu by sa mala obsluha reťazovej píly zdržiavať v teréne nad padajúcim stromom, pretože strom po spadnutí bude prav- depodobne rolovať alebo kĺzať dole kopcom.

• Malé stromy o priemere 15-18 cm možno zvyčajne odpíliť jedným rezom.

• U stromov s väčším priemerom musí byť prevedený vrubový (smerový) zárez a hlavný rez (viď

V žiadnom prípade nestínajte strom, keď fúka silný alebo premenlivý vietor, keď hrozí nebezpečenstvo poškodenia majetku alebo keď by strom mohol zasiahnuť vedenie. Pri rúbaní stromov je dôležité dbať na to, aby iné osoby ne- boli vystavené nebezpečen- stvu, aby sa netrali žiadne napájacie vedenia a aby sa nespôsobili žiadne materiál- ne škody. Ak strom napriek tomu dôjde do kontaktu s napájacím vedením, musí sa ihneď informovať komunál- ny podnik pre zásobovanie energiou. Hneď po ukončení pílenia snímte z uší tlmiče hluku, aby ste mohli počuť tóny a varovné signály.

rom. Nikdy neodstraňujte konáre vyššie než po výšku ramien.

Odstráňte podrast okolo stromu, aby ste si zaistili ľahký únik. Úni- ková cesta (1) posunutá asi o 45° by mala ležať za plánovaným smerom pádu stromu (2).

3. Vrubový (smerový) zárez

(A): Vrubový zárez preveďte na tej strane, na ktorú má strom spad- núť. Začnite s dolným, horizontál- nym rezom. Hĺbka rezu má byť približne 1/3 priemeru kmeňa. Urobte šikmý rez pílou v uhle rezu približne 45°, z hora, ktorý presne smeruje na dolný rez pí- lou. Tým sa zabráni zovretiu pílovej reťaze alebo vodiacej koľajničky pri osadení druhého vrubového zárezu. Vložka zabráni tomu, aby sa strom otočil a spadol do nespráv- neho smeru. Vložku neprepíľte. Pri priblížení hlavného rezu na stenu by mal strom začať padať. Ak sa ukáže, že strom podľa možnosti nespadne do želaného smeru alebo sa nakloní späť a pílová reťaz sa zovrie, hlavný rez prerušte a na otvorenie rezu a preloženie stromu do želanej spádovej priamky použite kliny z dreva, plastu alebo hliníka. Nikdy sa nestavajte pred strom, na ktorom bol preve- dený vrubový zárez.

Hlavný rez prevádzajte z druhej strany kmeňa, pričom stojíte vľavo od kmeňa stromu a pílite stranou ťahu. Hlavný rez musí prebiehať vodorovne asi 5 cm nad úrovňou vodorovnej časti vrubového zárezu.Hlavný rez by mal byť taký hlboký, aby odstup medzi ním a líniou vrubového zárezu predstavoval minimálne 1/10 priemeru kmeňa. Neprepí- lená časť kmeňa sa označuje ako nedorez. Keď sa ukáže, že strom podľa možnosti nespadne do želaného smeru alebo sa nakloní späť a pílovú reťaz zovrie, hlavný rez prerušte. Na otvorenie rezu a preloženie stromu do želanej spá- dovej čiary použite kliny z dreva, plastu alebo hliníka.

5. Akonáhle to hĺbka rezu dovolí,

zasuňte do hlavného rezu klin alebo páčidlo, aby sa zabránilo zaseknutiu vodiacej lišty.

6. Ak je priemer kmeňa väčší než dĺž-

ka vodiacej lišty, urobte dva rezy.

7. Po prevedení hlavného rezu

pílou konáre, keď stojíte na kmeni stromu. Všímajte si oblasť spätného rázu, keď sú konáre napnuté.

• Oporné konáre odstráňte až po ich skrátení.

• Napnuté konáre sa musia píliť zdola nahor, aby sa zabránilo zovretiu reťa- zovej píly.

• Na odpílenie hrubších konárov použite tú istú techniku ako pri skracovaní.

• Pracujte vľavo od kmeňa stromu a pod- ľa možnosti čo najbližšie k reťazovej píle. Váha píly spočíva podľa možnosti na kmeni.

• Aby ste mohli odpíliť konáre na druhej strane kmeňa, zmeňte stanovisko.

• Rozvetvené konáre treba jednotlivo skrátiť.

• Menšie konáre oddeľte jedným rezom podľa obr.

Skracovanie Skracovaním sa rozumie pílenie zoťatých kmeňov stromov na malé odrezky.

• Dbajte na to, aby sa reťaz pri pílení nedotkla zeme.

• Dbajte na pevný postoj a pri práci vo svahu stojte nad kmeňom.

• Dávajte pozor na bezpečné postavenie a rovnomerné rozdelenie vašej telesnej hmotnosti na obidve nohy. Ak je to možné, mal by byť kmeň podložený a podopretý konármi, trámami alebo klin- mi. Riaďte sa jednoduchými pokynmi pre ľahké pílenie.

1. Kmeň leží na zemi:

Kmeň zhora úplne prepílte a na konci rezu dbajte na to, aby ste sa nedotkli zeme. Ak máte mož- nosť kmeň stromu otočiť, prepílte ho najskôr do 2/3. Potom kmeň stromu obráťte a prepílte zhora i zvyšok kmeňa.

3. Kmeň je podopretý na obi-

dvoch koncoch: Prepílte najskôr zhora nadol (spodnou stranou lišty) 1/3 prie- meru kmeňa. Potom pílte zdola nahor (vrchnou stranou lišty), kým sa obidva rezy nestretnú.

Držte elektrickú reťazovú pílu pev- ne obidvomi rukami a počas pí- lenia ju veďte pred vaším telom. Keď sa kmeň rozdelí, veďte pílu po pravej strane popri Vašom tele (1). Ľavú ruku držte čo najviac vyrovnanú (2). Dávajte pritom po- zor na padajúci kmeň. Postavte sa tak, aby Vás oddelený kmeň nijako neohrozoval. Dávajte si pozor na nohy. Odpílená časť kmeňa by mohla pri padaní spô- sobiť zranenia. Udržujte rovnová- hu (3). Údržba a čistenie Údržbové a čistiace práce prevádzajte zásadne len keď je motor vypnutý a zástrčka vytiahnutá zo zásuvky. Ne- bezpečenstvo úrazu! Opravárenské a údržbové práce, ktoré nie sú popísané v tomto návode na obsluhu,174

nechajte previesť našou od- bornou dielňou. Používajte len originálne náhradné diely Grizzly. Pred začatím akýchkoľvek údržbových a čistiacich prác nechajte stroj vychladnúť. Hrozí nebezpe- čenstvo popálenia! Čistenie

• Pílu po každom použití dôkladne vyčis- tite. Tým predĺžite jej životnosť a zabrá- nite vzniku úrazov.

• Rukoväte chráňte pred znečistením benzínom, olejom alebo mastnotou. V prípade potreby ich vyčistite vlhkou handričkou vypranou v mydlovom roz- toku. Na čistenie nepoužívajte žiadne rozpúšťadlá ani benzín!

• Po každom použití vyčistite reťaz píly. Za týmto účelom použite štetec alebo malú metličku. Na čistenie reťaze nepo- užívajte žiadne tekutiny. Po vyčistení re- ťaz ľahko naolejujte reťazovým olejom.

• Pre čistenie odoberte tiež kryt reťazové- ho kolesa (

8), aby ste mohli čistiť aj v tomto mieste.

• Vetracie otvory a povrchové časti píly vyčistite štetcom, metličkou alebo su- chou handričkou. Na čistenie nepouží- vajte nijaké tekutiny.

• Vyčistite olejové priechody lišty, aby sa zabezpečilo bezporuchové, automatic- ké mazanie reťaze počas prevádzky.

• Vyčistite priepust oleja ( 26), aby bolo zaistené bezporuchové, automa- tické mastenie pílovej reťaze olejom počas prevádzky. Na vytrenie nečistôt z priepuste oleja si na pomoc zobrete štetec alebo handru. Intervaly údržby Údržbové práce uvedené v nasledovnej ta- buľke prevádzajte pravidelne. Pravidelnou údržbou Vašej reťazovej píly sa predĺži jej životnosť. Okrem toho dosiahnete optimál- ny rezný výkon a zabránite vzniku úrazov. Tabuľka intervalov údržby časť stroja úkon pred každým použitím po 10 hodinách prevádzky

každom použití komponenty reťazovej brzdy skontrolovať, v prípade potreby vymeniť

24) skontrolovať, v prípade potreby vymeniť

skontrolovať, naolejovať, v prípade potreby dobrúsiť alebo vymeniť

vyčistiť, naolejovať

skontrolovať, vyčistiť, naolejovať

automatiku olejového vyčistite olejový výtokový kanálik alebo nechajte previesť

„Obsluha reťazovej píly“). Za účelom brúsenia by mala byť reťaz dobre napnutá, aby sa umožnilo jej správne nabrúsenie.

3. K brúseniu je potrebný guľatý

pilník s priemerom 4,0 mm. Iný priemer poškodzuje reťaz a môže viesť k Vášmu ohro- zeniu pri práci!

4. Brúsenie prevádzajte len zvnútra sme-

rom von. Pilník veďte z vnútornej strany rezného zuba smerom von. Pri spätnom ťahu pilník nadvihnite.

5. Brúste najskôr zuby na jednej strane.

Potom pretočte pílovú reťaz a naostrite zuby druhej strany.

6. Reťaz je opotrebovaná a musí byť vy-

menená za novú, keď z rezného zuba zostali už len cca 4 mm.

7. Po nabrúsení musia byť všetky rezacie

články rovnako dlhé a rovnako široké.

8. Po každom treťom brúsení treba skon-

trolovať hĺbku ostrenia (obmedzovacie zuby) a výšku dobrúsiť pomocou plochého pilníka. Obmedzovací zub by mal byť voči reznému zubu asi o 0,65mm nižšie. Po jeho znížení ho trochu zaguľaťte smerom dopredu. Nastavenie napnutia reťaze Nastavenie napnutia reťaze je opísané v kapitole „Montáž – Napínanie reťaze“. Zabehávanie novej reťaze U novej reťaze sa po určitom čase znižuje jej predpínacia sila. Preto musíte reťaz po prvých 5-tich rezoch, najneskôr po 1 hodi- ne práce s pílou dotiahnuť. Brúsenie reťaze Nesprávne nabrúsená reťaz píly zvyšuje nebezpečenstvo spätného rázu! Pri narábaní s reťazou alebo lištou pou- žívajte ochranné rukavice odolné voči prerezaniu. Dobre nabrúsená reťaz zaručuje optimálny rezný výkon. Bez náma- hy sa prehrýza drevom a zanechá- va veľké, dlhé piliny. Reťaz píly je tupá, keď musíte rezacie zariadenie pretláčať drevom a piliny sú veľmi malé. Pri veľmi tupej reťazi nepa- dajú vôbec žiadne piliny, ale len drevený prach.

• Reznými časťami reťaze sú rezacie člán- ky, ktoré pozostávajú z rezného zuba a z nosa ohraničujúceho hĺbku rezu (ob- medzovacieho zuba). Výškový rozdiel medzi nimi určuje hĺbku ostrenia.

• Pri brúsení rezných zubov musia byť zohľadnené nasledujúce hodnoty:

- brúsny uhol (30°) - čelný uhol (85°) - hĺbka ostrenia (0,65 mm) Odchýlky od udaných roz- merov geometrie ostria môžu viesť k zvýšenej náchylnosti stroja na spätný ráz. Zvýše- né nebezpečenstvo úrazu! K brúseniu reťaze je potrebné špeciálne náradie, ktoré zaručuje, že sa nože nabrú- sia v správnom uhle a do správnej hĺbky. Neskúsenému užívateľovi reťazových píl odporúčame, aby si reťaz nechal nabrúsiť u odborníka alebo v odbornej dielni. Ak si trúfate previesť brúsenie reťaze sami, obdr- žíte potrebné náradie v odbornej predajni.176

Novú reťaz nikdy nenasa- dzujte na opotrebovaný hnací pastorok alebo na poškodenú alebo opotrebo- vanú lištu. Reťaz by mohla spadnúť alebo sa pretrhnúť. Následkom môžu byť ťažké zranenia.

2. Snímte kryt reťazového kolesa, reťaz

zabezpečilo bezporuchové, automatic- ké mazanie reťaze počas prevádzky.

5. Namontujte lištu, reťaz a kryt reťazové-

ho kolesa a napnite reťaz. Pri optimálnom stave olejových priechodov a správnom nastavení regulačného gombíka odstrekne od reťaze niekoľko sekúnd po spustení píly automaticky určité množstvo oleja.

Otočenie lišty Pri narábaní s reťazou alebo lištou používajte ochranné rukavice odol- né voči prerezaniu. Po každých 10 hodinách prevádzky treba vodiacu lištu obrátiť, aby sa zabezpečilo jej rovnomerné opotrebúvanie (viď k tomu kapitolu „Uvedenie do prevádzky“).

2. Snímte kryt reťazového kolesa, reťaz

píly a vodiacu lištu.

3. Otočte lištu okolo jej horizontálnej osi

a namontujte lištu a reťaz podľa opisu pod „Montáž pílovej reťaze a lišty“. Zohľadnite pritom smer chodu pílovej reťaze! Smer chodu reťazovej píly Pri nastavovaní reťazovej píly (5) sa orien- tujte podľa znaku pod krytom reťazového kolesa (8), keď sa lišta otáča. Znázornený smer otáčania na lište potom nesúhlasí. Odloženie

• Zariadenie majte odložené na suchom mieste chránenom pred prachom, mimo dosahu detí. Odstránenie a ochrana životného prostredia Starý olej odstráňte spôsobom, ktorý zod- povedá požiadavkám ochrany životného prostredia – odovzdajte ho do špecializo- vanej zberne. Nevylievajte starý olej do kanalizácie alebo do odtoku vody. Prístroj, príslušenstvo a obal odovzdajte v súlade s požiadavkami na ochranu život- ného prostredia do recyklačnej zberne. Stroje nepatria do domáceho odpadu.177

• Označené výrobky sa nesmú likvidovať s domácim odpadom, ale sa musia odovzdať na zbernom dvore pre recykláciu elektric- kých a elektronických zariadení. Recyklácia pomáha znižovať spotrebu suro- vín a chráni životné prostredie. Informácie o likvidácii a mieste najbližšieho recyklač- ného zberného dvora získate napr. vo va- šich mestských službách na odvoz odpadu alebo na žltých stránkach. Olejovú nádržku dôkladne vyprázdnite a prístroj odovzdajte do recyklačnej zberne. Použité umelohmotné a kovové časti sa môžu podľa druhu materiálu roztriediť a tak odovzdať do recyklačnej zberne. V prípade otázok sa obráťte na naše ser- visné stredisko. Náhradné diely/Príslušenstvo Náhradné diely a príslušenstvo nájdete na strane www.grizzlytools-service.eu Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný for- mulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 180). Viečko olejovej nádržky p. 7511
• 8246 Reťaz píly p. 3009
• 1624 Vodiaca lišta p. 3010
• 0420 Bio-reťazový olej 1 l p. 3023
• 0001 Bio-reťazový olej 5 l 0002178 p. 3023

Zisťovanie závad Problém Možná príčina Odstránenie poruchy prístroj nechce naštartovať Zaskočená brzda reťaze Skontrolovať brzdu reťaze, príp. brzdu reťaze uvoľniť chýba sieťové napätie domová poistka vypína skontrolujte zásuvku, kábel, el. vedenie, zástrčku, príp. nechajte previesť opravu odborníkom na elektrické prístroje. skontrolujte domovú poistku, viď pokyn porucha zapínača/ vypínača (13) potrebná oprava servisným strediskom opotrebované uhlíkové kefky potrebná oprava servisným strediskom porucha motora potrebná oprava servisným strediskom reťaz píly sa netočí reťazová brzda blokuje reťaz (5) skontrolujte reťazovú brzdu, príp. ju uvoľnite zlý rezný výkon reťaz (5) je nesprávne namontovaná reťaz správne namontujte reťaz (5) je tupá nabrúste rezné zuby alebo nasaďte novú reťaz reťaz je nedostatočne napnutá skontrolujte napnutie reťaze píla beží ťažko, reťaz padá reťaz je nedostatočne napnutá skontrolujte napnutie reťaze reťaz sa zahrieva, pri pílení dochádza k tvorbe dymu, lišta sa sfarbuje príliš málo reťazového oleja skontrolujte stav reťazového oleja príp. reťazový olej doplňte, skontrolujte automatiku olejového mazania a príp. vyčistite olejový výtokový kanálik alebo nechajte previesť opravu v servise skontrolujte nastavenie množstva oleja (regulačný gombík)179

Záruka Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia. Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu pro- duktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené. Záručné podmienky Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dô- kaz o zakúpení. Ak sa počas troch rokov od dátumu zakú- penia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladnič- ný doklad a stručne opísaná chyba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa ne- začína nová záručná doba. Záručná doba a nárok na odstránenie vady Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a ne- dostatky vzniknuté už pri zakúpení sa musia ihneď po vybalení ohlásiť. Opravy vykonané po uplynutí záručnej doby sú spoplatnené. Rozsah záruky Prístroj bol vyrobený podľa prísnych smer- níc kvality a pred dodaním bol svedomite kontrolovaný. Záruka sa týka materiálových alebo výrob- ných chýb. Táto záruka sa nevzťahuje na diely produktu, ktoré sú vystavené normál- nemu opotrebeniu a preto sa môžu pova- žovať za opotrebované diely (napr. reťaz píly) alebo na poškodenia na krehkých dieloch (napr. vypínač). Táto záruka zaniká, ak bol produkt po- užívaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne do- držiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné pou- žitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke. Postup v prípade reklamácie Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa na- sledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN354724_2010) ako dôkaz o zakúpení.

• Číslo artiklu nájdete na typovom štítku, na rytine.

• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte ďalšie informácie o priebehu vašej reklamácie.180

• Produkt evidovaný ako poškodený mô- žete po dohode s našim zákazníckym servisom, s priloženým dokladom o za- kúpení (pokladničný doklad) a s údaj- mi, v čom chyba spočíva a kedy vznik- la, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné pre- pravné balenie. Servisná oprava Opravy, ktoré nepodliehajú záruke, mô- žeme nechať vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zapla- teným poštovným. Pozor: Prístroj zašlite do našej servisnej po- bočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nad- merný tovar na náklady príjemcu, expres- ne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne. Service-Center
