| Producttype | Elektrische kettingzaag |
| Merk | Parkside |
| Model | PKS 2200 A1 |
| Nominale spanning | 230-240 V~, 50 Hz |
| Opgenomen vermogen | 2200 W |
| Beschermingsklasse | Klasse II (dubbele isolatie) |
| Beschermingsgraad | IPX0 |
| Snijsnelheid | 15,3 m/s |
| Gewicht (zonder geleider en zaagketting) | 4,4 kg |
| Gewicht (met geleider en zaagketting) | 5,1 kg |
| Inhoud olietank | Ongeveer 250 ml |
| Zaagketting | Trilink CL15057TL |
| Geleider (zwaard) | Trilink M1501657-1041TL |
| Snijlengte | 395 mm |
| Kettinglengte | 460 mm |
| Geluidsdrukniveau (L_PA) | 93,4 dB(A) ; K=3 dB |
| Gemeten geluidsvermogensniveau (L_WA) | 104,4 dB(A) ; K=2,38 dB |
| Gegarandeerd geluidsvermogensniveau | 107 dB(A) |
| Trillingen (ah) | 5,53 m/s² ; K=1,5 m/s² |
| Beoogd gebruik | Houtzagen, doe-het-zelf werk |
| Veiligheidsvoorzieningen | Kettingrem, handbescherming, klauwstop, startblokkering |
| Leveringsomvang | Kettingzaag, gemonteerde geleider en ketting, beschermkap, oliefles (180 ml), handleiding |
| Garantie | 3 jaar (slijtdelen uitgezonderd) |
Veelgestelde vragen - PKS 2200 A1 PARKSIDE
Gebruikersvragen over PKS 2200 A1 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische zaag in PDF-formaat gratis! Vind uw handleiding PKS 2200 A1 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PKS 2200 A1 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PKS 2200 A1 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
CZ
Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
PL

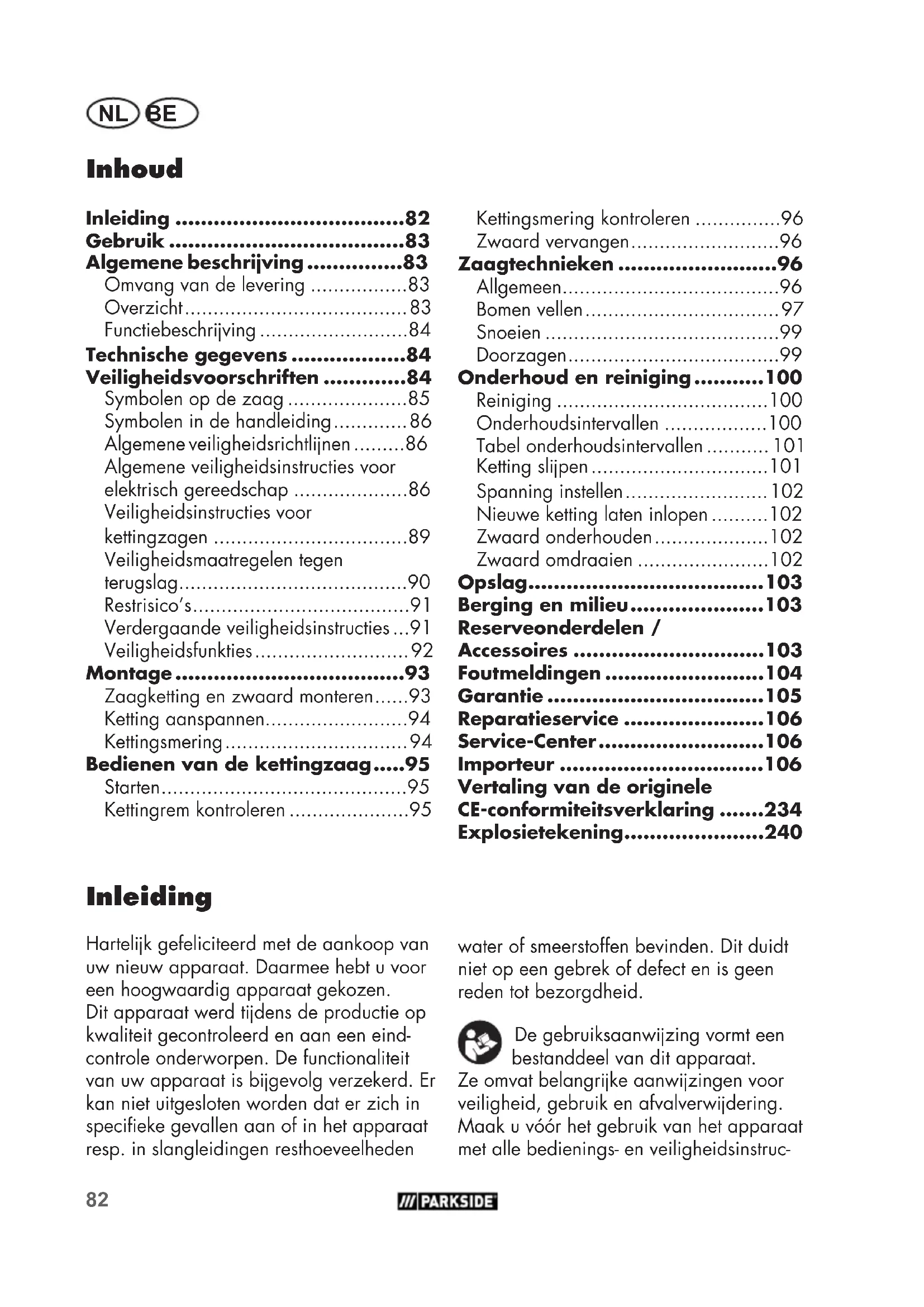

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina
Algemene beschrijving. 83
Omvang van de levering 83
Overzicht 83
Functiebeschrijving 84
Veiligheidsvoorschriften 84
Symbolen op de zaag 85
Symbolen in de handleiding. 86
Algemeneveiligheidsrichtlijnen.86
Algemene veiligheidsinstrumentes voor elektrisch gereedschap 86
Veiligheidsinstrumentes voor hettingzagen 89
Veiligheidsmaatregelen tegenterugslag. 90
Restrisico's. 91
Verdergaande veiligheidsinstructies...91
Veiligheidsfunkties 92
Montage 93
Zaagketting en zwaard monteren.....93
Ketting aanspannen. 94
Kettingsmering 94
Bedienen van de hettingzaag.....95
Starten 95
Kettingrem kontroleren 95
Kettingsmering kontroleren 96
Zwaard verrangen. 96
Zaagtechnieken 96
Allgemeen. 96
Bomen vellen 97
Snoeien 99
Doorzagen 99
Onderhoud en reiniging.....100
Reiniging 100
Onderhoudsintervallen 100
Tabel onderhoudsintervallen 101
Ketting slijpen 101
Spanning instellen 102
Nieuwe ketting latent inlopen 102
Zwaard onderhoden. 102
Zwaard omdraaien 102
Opslag. 103
Berging en milieu. 103
Reserveonderdelen / Accessoires 103
Foutmeldingen 104
Garantie 105
Reparatieservice 106
Service-Center. 106
Importeur 106
Vertaling van de originele CE-conformiteitsverklaring ....234
Explosietekening. 240
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw新模式 apparaat. Daarmee heb u voor een hoogwaardig apparaat gekozen.
Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan nicht uitgesloten worden dat er zich in specifieke gezallen aan of in het apparaat resp. in slangleidingen resthoeveelheden
water of smeerstoffen bevinden. Dit duidt nicht op een gebrek of defect en is geen reden tot bezorgdheid.
De gebruiksaanwijzing vormt een bestanddeel van dit apparatus.
Ze omvat belangrijke aanwijzingen voor voeiligheid, gebruik en afvalverwijdering.
Maak u vór het gebruik van het apparaat met alle bedienings- en veiligheidsinstruc
ties vertrouwd. Gebruik het apparaatuitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden.
Gebruik
De elektrische kettingzaag is enkel voor het zagen van hout gekonstreeerd. Voor alle andere toepassingen (bv. het snijden van metselwerk, kunststoffen of levensmiddelen) is de zaag Niet geschikt. De kettingzaag is voor de doe-het-zelver bedoeld. Ze werk Niet voor industrieel langdurig gebruik ontwikkeld.
De machine is voor gebruik door volwassenen bedoeld. Jongeren onder de 16aar mogen enkel onder toezicht de kettingzaag gebruiken.
De producent is Niet verantwoordelijk voor schade dieverooraakt worden door foute bediening of door gebruik bij toepassinen waarvoor de zaag Niet geschikt is. Deze elektrische kettingzaag mag slechts door een persoon en uitsluitend voor het zagen van hout gebruikt worden. De kettingzaag要去 met de rechtzerhand aan de achechterste handgreep en met de linkerhand aan de Voorste handgreep vastgehouden worden.VoR gebruik van de kettingzaag要去 de gebruiker alle in de gebruiksaanwijzing vermelde opmerkingen en aanwijzingen gelezen en begrepen hebben. De gebruiker要去 hepaste persoonlijke beschemmingsmiddelen (PBM) dragen. Met de kettingzaag mag uitsluitend hout gezaagd worden. Materialen zoals bijvoorbeeld kunststof,steen,metaal of hout dat vremeinde voorwerpen (bijvoorbeeld spijkers of schroeven) omvat,mogen nicht behandeld worden!
Algemene beschrijving
De afbeeldingen vindt u op de uitklapbare pagina's.
Omvang van de levering
Pak het apparaatuit en controllerer,of de inhoud volledig is:
- Elektrische Kettingzaag
Zwaard (geleidingsrails) (reeds gemonteerd) - Ketting (reeds gemonteerd)
- Beschemkoker voor zwaard
- Oliefles met 180 ml bio-olie
- Gebruiksanaanjizing
Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmaterialial.
Overzicht
1 achterste handvat
2 olietankdop
3 kettingremhendel/voorste andvat
4 zwaard
5 kelting
6 Neuswiel
7 Bevestigingschroef voor kelting-wielkap
8 Kettingwielkap
9 Schroef voor hetting-snelsponsystemeem
11 Kabelhouser
12 Voedingskabel
13 aan- en uitschakelaar
14 startvergrendeling
15 elektromotor
16 voorste handvat
17 klemhendel
18 Kettingvanger (niet zichtaar)
19 Beschermkoker voor zwaard
20 Olie fles
21 Oliepeil-indicatie 22 Minimummarkering MIN" van de oliepeilindicatie
F 23 Railpinnen 24 Kettingrondsel 25 Nok
26 Olietoevoer
Functiebeschrijving
De kettingzaag worden aangedreten dooreen elektromotor. De rondlopende kettingloopt over een zwaard (geleidingsrails).Het apparaat is uitgerust met een snelsponsysteme voor de ketting en een snelstopkettingrem. Door de automatische olievoorziening wordt de ketting continu gesmeerd.Ter bescherming van de gebruiker is dekettingzaag voorzien van verschillendeveiligheidsvoorzieningen.Hieronder wordt de functie van de bedienningsonderdelen omschreven.
Technische gegevens
Elektrische kettingzaag .PKS 2200 A1
Netspanning U.230-240 V\~,50 Hz
Prestafievermogen P.2200 Watt
Veiligheidsklasse. l II
Beschermingsklasse. IPXO
Kettingsnelheid v.15,3 m/s
Gewicht (zonder zwaard en ketting) 4,4 kg
Gewicht (met zwaard en ketting)...5,1 kg
Olietank... ca.250 ml
Kettingsteek Trilink CL15057TL
ZwaardTrilink M1501657-1041TL
Schakelsterkte 1,3 mm
Tanden van het kettingwiel .6
Zwaardlengte .460 mm
Zaaglengte .395 mm
Geluidsdrukniveaua (LpA) 93,4 dB(A); KpA = 3 dB Gelidsvermogensniveaua (LWA) gemeten...104,4 dB(A); KWA = 2,38 dB gewaarborgd .107 dB(A) Vibratie (_h) .5,53 m/s2; K=1,5 m/s2
De aangegeven trillingemissiewaarde
werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijkking van een stuk elektrisch gereedschap met een ander gebrukt worden.
De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.
Waarschuwing: Afhankelijk van de manier, waarop het elektrische gereedschap gelebruikt worden, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waardeverschillen.
Probeer de belasting door trillingen zo gering möglich te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zich het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werklijk. Daar bij要去en alle delen van de bedrijfs-cyclus in acht worden genomen (bij voorbeeld tiiden, waarop het elektrische werktuig is uitgeschakeld en tiiden waarin het weliswaar is ingeschakeld, maar zonder belasting draaait).
Veiligheidsvoorschriften
Dit gedeelte behandelt de fundamentele veiligheidsrichtlijnen bij het werken met de elektrische kettingzaag.
Een elektrische kettingzaag is een gevaarlijke machine, die bij fout of slordig gebruik ernstige of zelfs dodelijkke verwondingen kan veroorzaken. Let THATOM op volgende richtlijnen voor zowel uweiligkeit als voor die van anderen en vraag bijonzekerheden eenvakman om raad.
Symbolen op de zaag
Maakt u zich vooraleer u met de elektronische kettingzaag gaat werkken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag en vraag uitleg aan een vakman i.v.m.het functioneren, werkwijze en zaagtechnieken.
De motor kan nicht starten als de kettingrem vergrendeld is. Ontgrendel de kettingrem door de remhendel gegen het voorste handvat te duwen.
Lees aandachtig de gebruiksaanwij-zing die bij de machine hoort!
en oorbescherming dragen!
g een veiligheidsbril!
Draag gegen snijdwonden beschermende handschoenen!
Draag een veiligheidshelm
Draag veiligheidsschoenen met een stevige zool!
Draag beschermende kleding!
Werk nooit met een hand.
Opgepast! Terugslag - let op voor terugslag van de machine
Stel de machine nicht bloot aan vocht. De machine mag noch vochtig zich noch in vochtige omgeving gebrukt worden.
Opgepast! Trek bij beschadiging of doorsnijden van de stroomdraad onmiddelijk de stekker uit het stopcontact.
Gegarandeerd akoestisch niveau
Minimummarkering "MIN" van de oliepeilindicatie
Pictogram op de typeplaat:
Machines horen nicht bij huishoudelijk afval.THuis.
Zwaardlength
Veiligheidsklasse II (Dubbele isolatie)
Pictogram onder de kettingwielafdekking:
Looprichting van de zaagketting in ache nemen. Let op! Lees de gebruiksaanwijzing.
Pictogram op het zwaard:
Looprichting zaagketting
Pictogram op de olietankdop:
Zaagketting olien
Pictogram op de bevestigingschroef voor de hettingwielafdekking:
OPEN
DICT
Pictogram op de kettingremhendel:
Kettingrem:UIT
Kettingrem: AAN
Pictogram op de schroef voor het kettingsnelsponsystem:
lossen
aanspannen
Symbolen in de handleiding
Gevaarsymbolen met gevevens terpreventie van lichamelijke letsels en materieleschade
Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok
Gebodsteken met gegevens ter preventie van beschadigingen
Draag beschermende handschoenen om snijwonden te vermijden!
Aanwijzingsteken met informatie voor een betere omgang met het apparaat
Algemene veiligheidsrichtlijnen
Maakt u zich vooraleer u met de elektronische kettingzaag gaat werkken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag (doorzagen van rond hout op een zaagbok) en vraag uitleg aan een ervaren gebruiker of een vakman i.v.m.het functioneren, werkwijze en zaagtechnieken.
Houd rekening met de geluidshinder en de lokale voorschriften bij het vellen en zagen van bomen. Lokale voorschriften können een controle op geschiktheid vereisen. Vraag dit na bij de bevoegde instantie.
Let op! Bij gebruik van elektrische gereedschappen dieren ter bescherming gegen een elektrische schok, lichamelijk letsel en brandgevaar de volgende principiele veiligheidsmaatregelen in acht te worden genomen. Er bestaat een risico op lichamelijk letsel.
Algemene veiligungsinstructies voor elektrisch gereedschap
WAARSCHUWING! Lees alle凭证 heidsinstructies en aanwijzingen. Verzuim bij de naleving van de凭证heidsinstructies en aanwijzingen kan een elektrische schok,brand en/of ernstige verwondingenveroorzaken.
Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.
Het in de veiligheidsinstrumenties gebrukke begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).
1) Veiligkeit op de werkplaats:
a) Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlichte werkterreinen können tot ongevallen leiden.
b) Werk met de elektrische kettingzaag nicht in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen konnen doen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van de elektrische kettingzaag op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.
a) De aansluitstekker van de elektrische kettingzaag moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
c) Houd de elektrische kettingzaag op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doeleinde om de elektrische kettingzaag te dragen, op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.
e) Als u met de elektrische kettingzaag in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor buiten geschikt zich. Het gebruik van een voor buiten geschicht verlengsnoer verlaagt het risico op een elektrische schok.
f) Wanneer het gebruik van het elektrische gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar redueert het risico op een elektrische schok.
a) Wees aandacht, let erop wat u doet en ga met verstand aan het werk met de elektrische kettingzaag. Gebruik de elektrische kettingzaag Niet wonneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Eén moment van onoplettendheid bij het gebruik van de elektrische kettingzaag kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemmingsmiddelen en altiid een beschemende bril. Het dragen van persoonlijke beschemmingsmiddelen, zoals antislip veiligheidsschoenen, broek met snijbescherming, veiligheidshelm of gehoorbescherming verlaagt het risico op verwondingen.
c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat de elektrische kettingzaaguitgeschakeld is voordat u ze op de stroomvoorziening aansluit, oprapt of draagt. Indien u bij het dragen van de elektrische kettingzaag uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder het instellingsgereedschap of schroefsleutels voordatu de elektrische kettingzaag inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde het evenwicht. Daardoor kunt u de elektrische kettingzaag in onverwachtte situatuies beter controeren.
f) Houd haar, kledij en handschoenen op een veilige afstand van bewegende onderdelen. Sieraden of langhaar kannen door bewegende onderdelen vastgegrepen worden.
g) Wonneer stofafzuiig- en opvangsystemen kuren worden gemonteerd, dient u zich ervan te verzekeren dat deze aangesloten zijn en correct worden gebruikt. Het gebruik van een stofafzuiing kan risico's door stof beperken.
4) Gebruik en behandeling van de elektrische kettingzaag:
a) Overbelast het apparaat Niet. Gebruik voor uw werk het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaardefect is.Elektrisch gereedschap,datnietmeer in- ofuitgeschakeld kan worden,is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact voordat u apparaatinstellenen doorvoert, toebehoren wisselt of het apparaat wegelt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van de elektrische kettingzaag.
d) Bewaar de ongebruikte elektrische kettingzaag buiten het bereik van kinderen. Laat Personen, die met het apparaat Niet vertrouwd zijn of deze aanwijzingen Niet gelezen hebben, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt worden.
e) Onderhoud de elektrische kettingzaag met zorg. Controller, of beweegbare onderdelen fouloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigd zich, dat de werking van de elektrische kettingzaag in negatieve zin beinvloed worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren.
Tal van ongevalen zijn aan slecht onderhonden elektrisch gereedschap te wijten.
f) Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhoden snoeigereedschap met scherpe snoeikanten.gaat minder klemmen en is gemakkelijker te bedieren.
g) Gebruik de elektrische kettingzaag, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem waar bij de arbeitsomstandighe den en de uit te voeren werkzaamheid in acht. Het gebruik van de elektrische kettingzaag voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
5) Service:
a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personel en uitsluitend met originele reserveonderdelen repareren. Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereedschap gehandhaafd blijft.
Veiligheidsinstructies voor hettingzagen
- Houd bij een draaiende zaag alle lichaamsdelen op een veilige afstand van de zaagketting. Vergewis u voor de start van de zaag dat de zaagketting niets raakt. Bij het werken met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting vastgegrepen worden.
Houd de kettingzaag altijd met uwrechterland aan de acheiterste handgreep en uw linkerhand aan de voorste handgreep vast. Het vasthouden van de kettingzaak in een omgekeerde arbeidshouding verhoegt het risico op verwondingen en mag Niet toegepast worden.
-
Houd het elektrische gereed-schap uitsluitend aan de geiso-leerde handgreeppervlakken vast omdat de zaagketting in contact met verborgen stroom-leidingen of met het netsnoer kan komen. Het contact van de zaagketting met een spanningvoerende leiding kan metalen apparaatonderden onder spanning zetten en tot een elektrische schok leiden.
-
Draag een beschemende bril en gehoorbescherming. Verdere beschemingsmiddelen voor hoofd, handen, benen zijn verplicht. Passende beschemende kledij vermindert het gevaar voor verwondingen door rondvliegend spaanmaterialien en een toevallige aanraking van de zaagketting.
Werk met de kettingzaag nicht op een boom Bij de werkig van een kettingzaag op een boom bestaat er gevaar voor verwondingen.
-
Let alkijd op een vaste stand en gebruik de kettingzaag enkel wonneer u op een vaste, veilige en effen grond staat. Een glibberige ondergrond of instabiele standvlakken, zoals op een ladder, kunnentot het verlies van het evenwicht of tot het verlies van de controle over de kettingzaag leiden.
-
Houd er bij het snoeien van een onder spanning staande tak rekening mee dat deze terug
veert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de operator raken en/of de keltingzaag doen verliezen.
Wees uiterst voorzichtig bij het snoeien van onderhout enjonge bomen. Het dunne materiaal kan in de zaagketting verstrikt geraken en op u slaan of uuit uw evenwicht brengen.
- Draag de kettingzaag aan de voorste handgreep in een uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij transport of bewaring van de kettingzaag steeds de beschemende afdekking opzetien. Een zorgvuldige omgang met de kettingzaag verlaagt de waarschijnlijke dat er per vergissing contact met de draaiende zaagketting plaatsvindt.
- Volg de aanwijzingen voor desmering, de kettingspanning en de wissel van toebehoren op. Een onoordeelkundig gespannen of gesmeerde ketting kan ofwel breken, ofwel het risico op terugslag verhogen.
- Houd handgrepen droog, netjes en vrij van olie en vet. Vettige, olieachtige handgrepen zijn glibberig en leiden tot het verlies van de controle.
Enkel hout zagen. De kettingzaag Niet gebruiken voor werkzaamheden, waaroor ze Niet bestemd is - Voorbeeld: gebruik de kettingzaag Niet voor het zagen van plastic, metselwerk of bouwmaterialen, die nicht van hout zichn. Het gebruik van de kettingzaag voor Niet reglementair voorgeschreven werkzaamheden kan tot gevaarlijke situatuies leiden.
Veiligheidsmaatregelen gegen terugslag
Opgepast terugslag! Let tijdens het werkken op terugslag van de machine. Er bestaat verwondinggevaar. U kan terugslag vermijden door behoedzaamheid en de juiste zaagtechniek.
- Terugslag kan zich voordoen wanner het uiteinde van de geleiderail een voorwerp raakt of wanner het hout kromt en de kettingzaag in de snede vastklemt (zie afb. 1, b).
- Een aanraking met het uiteinde van derail kan in sommige gevallen tot een onverwachtete, achefterwaarts gerichte reactie leiden, waar bij de geleiderail opwaarts en in de richting van de met de bediening belaste persoon geslagen worden (zie afb. 1, a).
- Het vastzitten van de kettingzaag aan de bovenkant van de geleiderail kan de rail fel in de richting van de operatior terugstoten.
- Ledere van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijkkerwijs ernstig verwondt. Vertrouv Nietuitsuitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om vrij van gevaar voor ongevallen en verwondingen te konnen werkken.
Een terugslag is het gevolg van een verkeerd of ontbrekend gebruik van het elektrische gereedschap. De terugslag kan door gpaste voorzorgsmaatregelen, zoals hierna beschreven, verkommen worden:
Houd de zaag met beiden handen vast, waar bij duim en vinger de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en armen in een positie, waarin u tegen de terugslagkrachten bestand kunt zich. Als er gespaste maatregelen getroffen worden, kan de met de bediening belaste peroon de terugslagkrachten meester zich. Noot de kettingzaag loslaten.
Vermijd een abnormale lichaamshouding en zaag nicht boven schouderhoogte. Daardoor wordt een onopzettelijk contact met het uiteinde van de rail vermeden een een betere controle van de kettingzaag in onverwachtete situaties maybeik gekmaakt.
- Gebruik steeds door de fabrikant voorgeschreiben reservoirs en zaagkettingen. Verkeerde reservoirs en zaagkettingen können tot een scheur van de ketting en/of tot een terugslag leiden.
- Houd u aan de aanwijzingen vanwege de fabrikant voor het scherpen en het onderhonden van de zaagketting. Te lage dieptebegrenzers verhogen de helling tot terugslag.
Restrisico's
Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blijven er al-tijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de construc
fiewijze en uitvoering van dit elektrische gereedschap voordoen:
a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen worden.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich indien het apparaat gedurende een langereperiode gebruikt wordt of Niet zoals reglementair voorgeschreven beheerd en onderhoden worden.
Waarschuwing! Dit elektrische gereedschap produeert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beinvloeden. Om het gevaar voor ernstige of dodelijkke verwondeningen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend worden.
Verdergaande veiligheidsinstructies
- Als het netsnoer van dit apparaat beschadigd worden, moet het verwangen worden door een special netsnoer, dat via de fabrikant of via+zijn klantenserviceafdeling verkrijgbaar is.
- Als een vervanging van de aansluitkabel vereist is, raden wij aan dit te latentuitvoeren door de fabrikant of zich vertegenwoordiger (bijv. geauthoriseerde werkplaats, klantenservice, enz.).
Leg het netsnoer zodanig, dat het tijdens het zagen nicht door takken of dergelijkke vastgegrepen worden.
NL BE
- Gebruik een RCD (Residual Current Device) met een aanspreekstroom van maximaal 30 mA.
- Respecteer zorgvuldig de onderhouds-controle-en service-instructies in deze gebruiksaanwijizing.
Beschadigde veiligheidsinrichtingen en onderdelen要去en door het vakkundige personeel van ons servicecenter gerepareerd of verrangen worden, voor zover er Niet ieis anders aangegeven is in de gebruiksaanwijzingen.
- Het is aanbevolen dat een eerste gebruiker het snijden van rondhout op een zaagbok of onderstel zou oefenen.
- Gebruik alleen toegestane netsnoeren type H05RN-F die maximaal 75 m lang zich en die voor gebruik in de openlucht bedoeld zich. De door-snede van de litzedraad moet minstens 2,5mm^2 bedragen. Rol een kabelhaspel voor gebruik steeds volledig af. Controleer de netkabel op schade.
Waarschuwing! Dit elektrische gereed-schap genereert tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten negatief beinvloeden. Om het risico op ernstige of dodelijkke letsels te reduceren, adviseren wij personen met medische implantaten om hun arts en de fabrikant van het medische implantaat te raadplegen voordat zij de machine bedieren.
Ga bij zaagwerkzaamheden op een helling altijd boven de boomstam staan. Om op het moment van het "doorzagen" de volledige controle te behouden, dient u tegen het einde van het zagen de druk te reduceren zonder de vaste greep op de handgrepen van de kettingzaag te losesn. Zorg ervoor dat de zaagketting de grond Niet raakt. Is de snede gemaakt, wacht dan tot de
zaagketting stilstaat alvorens de elektrische kettingzaag waar te verwijderen. Schakel de motor van de elektrische kettingzaag steedsuit alvorens van boom te veranderen.
- Vuil, stenen, losse schors, nagels, klemmen en draad要去en van de boom worden verwijderd.
- Respecteer zorgvuldig de onderhouds, controle-en service-instructies in deze gebruiksaanwijzing.
Beschadigde veiligheidsinrichtingen en onderdelen要去en door het vakkundige personeel van ons servicecenter gerepareerd of verrangen worden, voor zover er Niet ieis anders aangegeven is in de gebruiksaanwijzingen.
A
Veiligheidsfunkties
1 awhile handvat met bescherming voor de hand (10)
beschermt de hand gegen takken en twijgen en als de hetting lospringt.
3 kettingremhendel / bescherming van de hand
Veiligheidsvoorziening, die de ketting bij terugslag onmiddelijk stopzet; de hendel is ook manueel te gebruiken; beschermt de linker hand van de gebruiker als deze van het voorste handvat afglijd.
i
5 ketting met lichte terugslag
helpt u door special ontwikkelde veiligheids voorzieningen terugslagen op te vangen.
17 klemmhendel
versterkt de stabiliteit als vertikale sne des doorgevoerd worden en maakt het zagen makkelijker.
15 electromotor
is om veiligheidsredenen dubbel geiseleerd
13 Aan-/uitschakelaar met kettingblokkering
bij loslaten van de aan- en uitschakelaar stopt de machine onmiddelijk
14 startvergrendeling
om de machine te kuren starten, moet eerst de startvergrendeling ontgrendeld worden.
18 kettingbout
vermindert het gevaar voor verwondingen als de ketting breekt of losspringt.
Montage
Draag bij het werken met de kettingzaag altijd veiligheids-handschoenen en gebruik enkel de originele onderden. Trek de stekker uit als u aan de machine zich wil werken. Er bestaat gevaar voor verwondingen!
Vóor u de elektrische kettingzaag in gebruik neemt, moet u:
- eventueel het zwaard, de zaagketting en de kettingafdekking monteren,
- de zaagketting spannen,
- kettingolie bijvullen,
- de werkking van de kettingrem en het automatische oliesysteme controleren.
Zaagketting en zwaard monteren
- Plaats de zaag op een vlakke ondergrond.
-
Draai de bevestigingschroef (7) te-gen de wijzers van de klok ( ) in, om de kettingwielkap (8) te verwijderen.
-
Schakel de zaag UIT en trek de stekkeruit het stopcontact (A 18).
- Leg de zaagketting (5) in de zwaard-sleuf. Houd het zwaard (4) voor demontage in een hoek van ca. 45 gra-den maar boven gezwenkt om de zaag-ketting gemakkelijker van het ketting-rondsel (25) te konnen brengen. Het is normalaal als de zaagketting doorhangt.
- Plaats het zwaard (4) en de ketting (5) op de railpin (23). Als de neus, rechts onder de railpin (23), in de onderste ronde uitsparing aan het zwaard zit, zit het zwaard juist. Het is normal dat de ketting (5) doorhangt.
- Span de ketting (5) voor, door de schroef voor ketting-snelsponsysteme (9) rechtsom te dragjen.
- Plaats de kettingwielkap (8). Plaats eerst de nok (25) op de afdekking in de waarvoor bedoelde inkeping op het apparaat worden geplaatst. Draai de bevestigingsschroef (7) vast.
Opgepast! De zaag kan olie verliezen.
Let u alstublieft erop dat de zaag na gebruik kan naoliën of leeglopen, vooral als ze zijdelings of op kop worden gelegerd. Dit is normal en wordt door deoodzakte lijke verluchtingsopeningen in de bovenste tankrand voroorzaakt en is geen reden tot klacht. Aangezien elke zag in de productie gekontrolleerd en met olie getest worden, kan het zijn dat ondanks lediging een Klein beetje olie in de tank gebleven is, welke tijdens het transport de behuizing Licht met olie bevuild. Maak de behuizing met een vod schoon.
Vooraleer u de ketting verrangt, moet de gleuf van de geleidingsrail worden schoon-gemaakt,ondat bij aanwezige vuilafzettin
NL BE
gen de ketting uit de rail kan springen. Het vuil kan ook de kettingolie opzuigen. Het gevolg zou zijn dat de kettingolie Niet of slechts in geringe mate aan de onderkant van de rail komt en de smering dus gereduceerd worden.
Ketting aanspannen
Het regelmatig aanspannen van de ketting dient voor de verilgheid van de gebruiker en vermindert of verhinder slijtage en kettingschade. We raden de gebruiker aan voor het aanvatten van het werk en met intervallen van ca. 10 minutes de kettingspanning te controlleden en indien nodig te corrigeren.
Tijdens werken met de zaag worden de ketting warm enzet daardoor een beetjeuit. Met dit "langer worden" moet in het bijzonder bij neue kettingen rekening worden gehonden.
De ketting Niet aanspannen of ver- vangen als deze nog heet is, odomat ze na het afkoelen opniew een beetje inkrimpt. Bij Niet-naleving kan dit leiden tot schade aan de geleidingsrail of de motor, odomat de ketting dan te strak rond het zwaard ligt. Kettingspanning en -smering beinvloeden aanzienlijk de levensduur van de ketting.
De ketting is juist aangespand als ze aan de onderkant van het zwaard nicht doorhangt en men met de hand de ketting er volledig kan omheen trekken. Bij het trekken aan de zaagketting met een trekkracht van 9 N (ca. 1 kg) mag de afstand:tussen de zaagketting en de geleidingsrail nichteer dan 2 mm bedragen.
-
Controller of de kettingrem los staat, d.w.z. of de kettingrem gegen (3) de voorste handgreep (16) is gedrukt.
-
Draai de bevestigsschroef (7) los ( ).
- Voor het aanspannen van de zaagketting draait u de schroef (9) voor het ketting-snelsponsystem in uurwijzerszin.
Voor het verminderen van de spanning draait u de schroef (9) gegen uurwijzerszin.
- Draai de bevestigsschroef (14)
weer vast (D).
Een neue zaagketting moet u na minimaal 5 zaagsneden nogmaals opspanen.
Kettingsmering
Zwaard en ketting moogen nooit zonder olie vallen. Gebruikt u de elektrische kettingzaag met te weinig olie, worden de prestaties van de zaag minder en wordt de levensduur korter, aangezien de ketting sneller stomp wordt. Bij te weinig olie is er rookontwikkeling of een verkleuring van het zwaard zichtaar.
Zodra de motor versnelt, vloeit ook de olie sneller maar het zwaard (A 4) toe.
Kettingolie bijvullen:
- Controller regelmatig de oliepeilindication (21) en vul bij bereiken van de minimummarkering "MIN" (22) van de oliepeilindicatione olie bij. De olietank bevat ca. 250 ml olie.
Maakt u gebruik van Bio-olie. Deze olie omvat ter reductie van wrijving en slijtage bijvoegingen en schaat het pompysystemen Niet. U kunt deze olie via ons servicecenter bestellen. - Als u niedt beschikt over Grizzly bioolie, kunt u het Beste een kettingolie zonder hechtende additieven gebruiken.
Maak de olietank leeg als u langere werkpauzes (6-8 weken) inlast.
-
Draai de dop van de olietank (2) en vul de tank met hettingolie.
-
veeg eventueel gemorste olie weg en sluit de dop weeR.
Schakel altijd het apparaatuit en LAST de motor afkoelenvoordat u kettingolie ingiet.Doordat er olie overloopt,ontstaat er brandgevaar.
Bedieren van de kettingzaag
Start de kettingzaag pas als het zwaard, de ketting en de kettingwielbescherming juices gemonteerd zijn. Let erop, dat de netspanning overeenkomt met het typelabel op de machine. Let bij het starten op een stabiele houding. Wees er zeker van voor het starten dat de elektrische kettingzaag geen voorwerpen raakt.
Opgelet! De zaag kan olie verliezen, zie „Montage - Zaagketting en zwaard monteren".
Starten
- Kontroleer voor het starten of er genoeg olie in de tank is, vul anders olie bij (zie gedeelte over ingebruikname).
- Vorm aan het einde van de verlangkabel een lus en plaats deze in de trekontlasting (11) aan de achefterste greep (1).
- Sluit de machine op de netspanning aan.
- Ontgrendel de kettingrem door de remhendel (3) gegen het voorste handvat (16) te drukken.
- houdt de elektrische kettingzaag goed met beiden handen vast, met de rechtter hand aan hetijkenste (1) en met de linker hand aan het voorste handvat (16). Duimen en vingers要去en de handvaten goed omsluten.
- Voor het starten ontgrendelt u met de rechter duim de startupvergrendeling (14) en drukt dan op de aan- en uitschakelaar (13), de elektr-motor loopt nu met de hoogste slelheid. Laat de startupvergrendeling los.
- De motorzaag stopt als u de aan- en uitschakelaar (13) weeer loslaat. Een continu-schakeling is Niet möglichk.
Kettingrem kontroleren
De motor kan nicht starten als de kettingrem vergrendeld is. Gebruik de kettingrem Niet om de kettingzaag te starten of te stoppen.
- Leg de elektrische kettingzaag op een vaste, effen ondergrond. Ze mag nicht met voorwerpen in aanraking komen.
NL BE
- Sluit de machine op de netspanning aan.
- Ontgrendel de hetteringrem door de remhendel (3) gegen het voorste handvat te duwen (16).
- Houdt de elektrische kettingzaag goed met beiden handen vast, met de rechtter hand aan het achechterste (1) en met de linker hand aan het voorste handvat (16). Duimen en vingers要去en de handvaten goed omsluiten.
- Start de elektrische kettingzaag.
- bedien bij lopende motor de kettingremhendel (3) met de linker hand. Schuif hiertoe de kettingremhendel/ Voorste handbescherming (3) weg van de voorste greep (16). Ketting要去 abrupt stoppt.
- Als de kettingrem goed functioneert, laut u de aan-/uitschakelaar los en haalt u de rem van de ketting.
! Indien de kettingrem nicht goed functioneert, mag u de elektrische kettingzaag nicht gebruiken. Laat de elektrische kettingzaag door once klantenservice repareren.
Kettingsmering kontroleren
Kontroleer voor het starten het oliepeil en de kettingsmering.
- Start de kettingzaag en houdt ze boven een lichte ondergrond. De zaag mag de bodem Niet aanraken.
Als u oliesporen ziet, Funktionert de kettingzaag maar behoren.
i Als er geen oliespoor zichtaar is, reinig dan eventueel de oliedoorlaat ofaat de elektrische kettingzaag door once klantenservice repareren.
Reinig de olietoevoer van het zwaard (26) om een optimale, automatische oliebevloeing van de ketting tijdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om restenuit de oliedoorlaat te verwijdersen.
F Zwaard verrangen
- Schakel de zaag UIT en trek de stekkeruit het stopcontact (A 12).
- Plaats de zaag op een vlakke onderarond.
- Draai de bevestigingschroef (7) en de schroef voor het ketting-snelsponsysteme (9) gegen uurijzerzin, om de kettingspanning te verminderen en de kettingwielkap (8) te verwijderen.
- Verwijder het zwaard en de ketting (5). Houd het zwaard (4) voor de demon- tage in een hoek van ca. 45 graden maar boven gezwenkt om de zaagketting gemakkelijker van het kettingrond-sel (24) te kunnen afnemen.
- Vervang het zwaard en monteer zwaard en ketting zoals onder „Zaagketting en zwaard monteren" beschreiben.
Zaagtechnieken
Allgemeen
- U heeft een betere kontrole over de zaag als u met de onderkant van het zwaard (met trekkende ketting) en Niet met de bovenkant van het zwaard (met schuivende ketting) zaagt.
- De ketting mag tijdens of na het doorzagen noch de aarde noch andere voorwerpen aanraken.
-
Let op dat de zaagketting nooit in de zaagsnede worden geklemd. De boomstam mag Niet breken of scheuren.
-
Let ook op de verilgheidsmaatregelen i.v.m. terugslag (zie verilgheidsvoorschriften)
Ga bij zaagwerkzaamheden op een helling altijd boven de boomstam staan. Om op het moment van het "doorzagen" de volledige controle te behouden, dient u tegen het einde van het zagen de druk te reduceren zonder de vaste greep op de handgrepen van de kettingzaag te losesten. Zorg ervoor dat de zaagketting de grond Niet raakt. Is de snede gemaakt, wacht dan tot de zaagketting stilstaat alvorens de elektrische kettingzaag waar te verwijderen. Schakel de motor van de elektrische kettingzaag steedsuit alvorens van boom te veranderen.
Als de ketting vast kommt te zitten, probeer dan in geen geval de elektrische kettingzaag met geweld uit de boom te trekken. Er bestaat verwondingsgevaar. Zet de motor af en gebruik een wig of een hefboomarm om de elektrische kettingzaag los te krijgen.
Bomen vellen
Er is veel ervaring vereist om bomen te vellen. Vel enkel bomen als u zeker en veilig met de elektrische kettingzaag kan omgaan. Gebruik de elektrische kettingzaag in ieder geval nicht als u zich onzeker voelt.
Wij raden onervaren gebruikers. veiligheidshalte af om een boomstam te vellen waarvan de diameter
groter is dan de lenghte van het zwaard.
- Let erop dat er geen mensen of dieren in de buurt van het werkterrein zijn. De veilige afstand tussen de te vellen boom en de eerstvolgende werkplaats moet 212 boomlente bedragen.
- Let op de valrichting:
De gebruiker要去 zich veilig in de buurt van de gevelde boom+kunnen bewegen om de boom gemakkelijk te kunnen inkorten en er de takken van te verwijderen. Het要去 worden voorkomen dat de vallende boom in een andereboom wordt gezangen. Let op de naturulijke valrichting, die afhangt van de helling en kromheid van deBoom, windrichting, de locatie van grotere takken en het gantal takken.
Voor zagen op hellingen moet de operatror van de kettingzaag in het veld boven de te+kappen boom blijven,omentum deBoom waarschijnlijk na het kappen za rollen of maar beneden glijden. - Kleine bomen met een diameter van 15-18 cm können normal met 1 snede afgezaagad worden.
Bij bomen met een grotere diameter moet er met kerfsnijwerk en een valsnede gewerkt worden (zie P).
Vel geen boom als er een sterke of draaiende wind is of als er gevaar voor beschadiging van eigendom bestaat of als de boom op leidingen zou+kunnen vallen. Bij het vallen van bomen moet erop gelet worden dat andere Personen Niet bloot-gesteld worden aan gevaar, dat er geen toevoerleidingen worden gereakt enDat er
geen zaakschadeveroorzaakt wordt. Komt een boom met een voedingskabel in aanraking, dan moet het nutsbedrijf onmiddelijk op de hoogte worden gebracht.
Zet onmiddelijk na einde van de werkzaamheden de oorbescherming af zodate u waarschuwingssignalen en geluiden kan horen.
1. Snoeien:
Verwijder takken die waar beneden hangen door even boven detak te beginnen. Snoei nooit hoger dan op schouderhoogte.
2. Vluchttraject:
Verwijder het kreupelhout rondon de boom, zodat u zich eenvoudig kunt terugtrekken. Het vlucht-traject (1) dient in ongeveer 45^ te staan op de geplande valrichting (2).
3. Kerven zagen
Maak een valkerf in de richting waarin deBoom moet vallen. Begin met de onderste, horizontale snede.De zaagdiepte moet ongeveer 1/3 van de stamdiameter bedragen.Maak nu een schuine zaagsnede met een snijhoek van ongeveer 45^ ,van bovenaf, die precies op de onderste zaagsnede uitkomt.
Daardoor wordt vermeden dat de zaagketting of de geleidingsrail bij de tweede inkeping inge- klemd raakt.
Ga nooit voor een boom staan die ingekerfd is.
4. Valsnede (B)
Maak de valsnede aan de andere zichde van de stam, verwijl u links van de boomstam staat en met trekkende ketting zaagt. De valsnede moet horizontaal 5 cm boven de horizontale kerfsnede verlopen.
De valsnede要去 diep zich dat de afstand tussen valsnede en kerfijn minstens 1/10 van de stam diameter bedraagt. Het Niet doorgezaagde deel van de stam wordt als breekmaat omschreven. Het scharnierstuk verhindert dat de boom draait en in de verkeerde richting valt. Zaag het scharnierstuk nicht door.
Als de velsnede aan het schar-nierstuk worden benaderd, zou de boom要去en beginnen te vallen. Als blijkt dat de boom eventueel Niet in de gewenste richting valt of terug neigt en de zaagketting klem komt te zitten, onderbreekt u de velsnede. Gebruik een wig van hout, kunststof of aluminium om de snede te openen en de boom om te leggen in de gewenste vallijn.
- Schuif een wig of een breekijzer in de valsnede van zodradezediep genoeg is, om vastklemmen van het zwaard te vermijden.
-
als de stam diameter groter is dan de lengte van het zwaard, kaak dan 2 snedes.
-
Na het zagen van de valsnede valt deBoom vanzelf of met behulp van de wig of het breekijzer.
Trek de zaag uit de snede, schakel de motor uit, leg de elektrische kettingzaag neer
en verlaat het terrein via de vluchtweg van zodra de boom begint te vallen. Let op voor de valende takken en struikel Niet.
Snoeien
Met snoeien worden het afzagen van takken en twijgen van een geveldeBoom bedoeld.
Er gebeuren vaak ongelukken bij het snoeien. Zaag nooit takken af als u op een boomstam staat. Let op een eventuele terugslag als takken onder spanning staan.
- Verwijder de zijtakken pas na het doorzagen.
- Onder spanning staande takken moeten van onder maar boven gezaagd worden om vastklemmen van de kettingzaag te voorkomen.
- Bij het afzagen van dikkere takken gebruikt mendezelfte techniek als bij het verzagen.
Werk links van de stam en zo dicht mogelijk bij de elektrische kettingzaag. Laat het gewicht van de zaag zoveel mogelijk op de stam rusten. - Verander vanplaats om takken aan de andere kant van de stam af te zagen.
- Vertakte takken worden apart afgezaagd.
Kleinere takken, zoals afb. N, met een snijbeweging afsnijden.
Doorzagen
Doorzagen is het zagen van de gevelde boom inkleinere, te hanteren stukken.
- Let erop dat de ketting tijdens het za-gen Niet de garde ragakt.
Zorg voor een goede, stabiele houding en stelt u zich op steile terreinen boven de stam.
Zorg ervoor dat u stabel staat en dat uw lichaamsgewicht gelijkmatig is verdoeffd over beiden voeten. Indien mogelijk要去 de stam zich geplaats op takken, balken of wiggen of erdoor ondersteund worden. Volg de eenvoudige aanwijzingen voor gemakkelijk zagen.
1. Stam ligt op de grond
Zaag de stam langs boven volledig door en let erop, op het einde de bodem nicht te raken. Indien de stam kan worden gedraaid, zaagt u hem voor 2/3 door. Vervolgens draait u de stam om en zaagt u de rest van boven maar beneden door.
2. Stam is aan 1 kant gestut
Zaag de stam eerst van beneden\ aar boven (met de bovenkant\ van het zwaard) voor 1/3 door,\ om te voorkomen dat stam\ scheurt. Zaag verwolgens de\ boom van bovenaar beneden (met de onderkant van het\ zwaard) maar de eerste zaagsneede toe, om te voorkomen dat\ de ketting worden vastgeklemd.
3. Stam is aan beiden kanten gestut
Zaag de stam eerst van boven\ aar beneden (met de onderkant\ van het zwaard) voor 1/3 door.\ Zaag de stam verrolgens van\ onderaar boven (met de bovenkant van het zwaard) door, tot de\ onderste zaagsnede is bereikt.
- Zagen op een zaagbok Houd de elektrische kettingzaag met beiden handen stevig vast en beweeg de kettingzaagijdens het zagen van het lichaam af. Als de stam is doorgezaagd, brengt u de zaag rechts langs uw lichaam (1). Houd uw linkerarm zo recht möglichk (2). Let op de vallende stam. Ga zo staan, dat de vallende stam geen gevaar oplevert. Let op uw voeten. De vallende stam kan op uw voeten vallen. Denk ook om uw evenwicht (3).
Onderhoud en reiniging
Voer onderhouds- en reinitingswerkzaamheden hoofdzakelijk bij uitgeschakelde motor en uitgetrokken stekeruit. Verwondinggevaar! Laat onderhoudswerkzaamheden die nicht in deze handleiding worden genoemd door once werkplaats uitvoeren. Gebruik enkel originele verrangstukken. Laat demachine eerst afkoelen vooraleer u de machine gaat reinigen of herstellen. Gevaar voor verbranding!
Reiniging
- Reinig de machine grondig na elk gebruik. Daardoor verlengt u de levensduur van de machine en vermijdt u ongelukken.
- Houdt de handvaten benzine-, olie-en vetvrij. Maak de handvaten indien nodig met een vochtige, in zoep gewas
sen vod schoon. Gebruik geen oplosmiddel of benzine voor het reinigen!
- Reinig na elk gebruik de ketting. Gebruik hiervoor een penseel of handveger. Gebruik geen vloeistoffen voor het reinigen van de ketting. Na reiniging de ketting Licht met olie instrijken.
- Verwijder voor het schoonmaken ook de kettingwielafdekking (A 8), om ook op dieplaats te kunnen schoonmaken.
Reinig het zwaard (A4) - Reinig de verluchtingsgaten en de oppervlakken van de machine met een pensel, handveger of droge vod. Gebruik geen vloeistoffen voor het reinigen.
Reinig de olietoevoer van het zwaard (126) om een optimale, automatisch oleiebevloeijing van de ketting tijdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om resten uit de oliedoorlaat te verwijderen.
Onderhoudsintervallen
Voer de in onderstaande babel opgesomde onderhoudswerkzaamheden regelmatifuit. Door regelmatif onderhoud van uw zaag wordenhaar levensduur verlangd. Bovendien kan u dan optimaal zagen en worden ongelukken vermeden.
Tabel onderhoudsintervallen
| Machine-onderdeel Uit te voeren | Voor elk gebruik | Na 10 uur gebruik | Na elk gebruik | |
| Onderdelen van de kettingrem | Controleren, indien nodig verwangen | ✓ | ||
| Kettingwiel (F 24) | Controleren, indien nodig verwangen | ✓ | ||
| Ketting (A 5) | Controleren, oliën, indien nodig slijpen of verwangen | ✓ | ||
| Ketting (A 5) | Reinigen en oliën | ✓ | ||
| Zwaard (A 4) | Controleren, reinigen, oliën | ✓ | ✓ | |
| Zwaard (A 4) | Zwaard omdraaien | ✓ | ||
| Olie-automatism | Olie-automatism kontraleren en ev. olietoevoer reinigen | ✓ | ||
KettingSlijpen
Een fout geslepen ketting verhoogt het risico op terugslag! Gebruik snijvaste handschoen als u aan de ketting of het zwaard werkt.
Een scherpe ketting garandeert opti- malé prestaties. Ze gaat moeiteloos door het hout en laat grote, lange houtspanen awhile. Als u het zwaard door het hout moet duwen en de houtspanen zeer Klein zijn, betekent dat dat de ketting stomp is. Als de ketting zeer stomp is, heeft men überhaupt geen spanen, alleen houtstof.
- De zagende delen van de ketting zijn de snij-onderdelen die uit een zaagtand en een dieptebegrenzer bestaan. Het hoogteverschilussen deze twee bepaalt de slijpdiepte.
Bij het slijpen van de zaagtanden moeten volgende waarden in acht genomen worden:
- slijphoek (30^) orthhoek (85^)
slijpdiepte (0,65 mm)
Afwijkingen van de aangegeven maten van de slijp-geometrie+kunnen de neiging van de machine tot terugslag verhogen. Vergroot het ge-vaar op ongevallen.
Voor het slijpen van de ketting zijn spe-ciale werktuigenoodzakelijk, waarvan de messen de juiste hoek hebben en in de juiste diepte geslepen zich. Onervaren gebruikers van kettingzagen raden wij aan de ketting door een vakman of in een werkplaats te laten slepen. Als u toch zich de ketting wil slepen, koop dan het noodzakelijkke gereedschap in de vakhandel.
-
Schakel de zaag uit en trek de stekker uit het stopcontact:
-
Verwijder de ketting (zie hoofdstuk, Bedieren van de kettingzaag'). Om te zorgen dat detanden goed hunnen worden geslepen, dient de ketting strak rond het zwaard te zitten.
- voor het slijpen is een Ronde vijl met een diameter van 4,0 mm vereist.
Andere diameters beschadi-gen de ketting en verhogen het gevaar op ongevallen bij het werken met de zaag.
- slijp enkel van binnen maar buiten. Leidt de veil van de binnenkant van de zaagtand maar buiten. Houdt de veil omhoog als u ze terugtrekt.
- slijp eerst de tanden aan een kant. Draai dan de zaagketting om en slijp de tanden gan de andere kant.
- de ketting is versleten en要去 door een neue verrangen worden als er slechts nog ca. 4 mm van de zaagtand over is.
- na het slijpen, moeten alle snijdelen even lang en breed zichn.
- na 3 keer slijpen, moet telkens de slijpdiepte (dieptebegrenzing) gekontroleerd worden en de hoogte met behulp van een platte vrij aangepast worden. De dieptebegrenzing moet ca. 0,65mm tegenover de zaagtand maar awhile geplaatst worden. Rond daarna de dieptebegrenzing een beetje maar voor af.
Spanning instellen
Het instellen van de kettingspanning is in het gedeelte over Montage, kettingzaag spannen, beschreiben.
Nieuwe ketting laten inlopen
Bij een neue ketting vermindert de spankracht na enige tijd. Daarom要去 na deeerste 5 snedes, daarna in grotere afstan den, de ketting opniew aanspannen.
Bevestig nooit een ketting op een afgesleten aandrijfwiel of een beschadigd zwaard.
Zwaard onderhouden
Gebruik snijvaste handschoen als u aan de ketting of het zwaard werkt.
- Schakel de zaag UIT en trek de stekkeruit (12).
- Neem de kettingwielbescherming (8), de ketting (5) en het zwaard (4) af.
- Kontroleer het zwaard op slijtage. Verwijder beschadigingen op het geleispoor met een platte vrij.
- Reinig de olietoevoer van het zwaard (126) om een optimale, automatische oliebevloeijing van de ketting tijdens het zagen te garanderen.
- Monteer zwaard (4), ketting (5) en kettingwielbescherming (8) en span de ketting aan.
Bi optimale oliedoorvoer en juist ingestelde olietoevoerknop spreoit de ketting enkele seconden automatisch een beetje olie nadat de zaag wordt gestart
Zwaard omdraaien
Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werk.
Het zwaard (4) moet na alle 10 minutengebruik omgedraaid worden, om eengelijkmatige slijtage te garanderen.
- Schakel de zaag UIT en trek de stekkeruit (A 12).
- Neem de kettingwielbescherming (8), de ketting (5) en het zwaard (4) af.
- Draai het zwaard om zijn horizontale as en monteer zwaard en ketting zoals onder „Zaagketting en zwaard monteren" beschreiben. Let waar bij op de looprichting van de zaagketting!
Looprichting van de zaagketting
Orienteert u zich bij de uitlijing van de zaagketting (5) aan het pictogram onder de kettingwielafdekking (8), wanner het zwaard gedraaid worden. De op het zwaard afgebeelde looprichting klopt dan nicht meer.
Opslag
Reinig het apparaat alvorens het weg te bergen.
Maak de olietank leeg als u langere werkpauzes inlast. Verwijder de oude olie op een milieuvriendelijke wijze (zie "Afvoer van afval/Milieubescherming").
Bren ge zwaardbeschermer gan.
- Bewaar het apparaat op een droge, stofvrijpe plek en buiten bereik van kinderen.
Berging en milieu
Giet afgwerkte olie Niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelijke manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af.
Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclage-punt.
Machines horen nicht thus in het huisafval.
Gemarkeeerde producten mogen nicht met het normale huisvuil worden afgevoerd, maar要去en bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten worden ingeleverd.
Recycling helpt bij de reductie van het verbruik van grondstoffen en de ontlasting van het milieu. Informatie over afvalverwerking en de locatie van de dichtst bijzijnde milieustraat vindt u bijv. op de website van uw gemeente of in de Gouden Gids.
Leeg de olietank zorgvuldig en geef uw elektrische kettingzaag ter recycling af. De kunststoffen en metalen onderdelen+kennen volgens soort gescheiden worden en+zijn zo voor recyclage geschikt.
Voorvragen hieromtrentkuntu terecht bij ons servicecenter.
Reserveonderdelen / Accessoires
Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu
Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 106).
Olietankdop 75118246
Kettingzaag 30091624
Zwaard 30100420
Bio-kettingolie 1 | 30230001
Bio-kettingolie 5 | 30230002
Foutmeldingen
| Probleem Mogelijk teoorzaak Oplossing | |
| Machine start | Kettingrem vergrendeld |
| Geen stroom | |
| Zekering springt | |
| Aan- en uitschakelaar (13) is defekt | |
| Koolborstel is versleten | |
| Motor is defekt | |
| Ketting loopt nicht | Kettingrem geblokkeerd hetting (5) |
| Slechte snijprestatie | Ketting (5) fouf gemonteerd Ketting juist monteren |
| Ketting (5) stomp | |
| Ontoereikende spanning Spanning kontroleren | |
| Zaag loopt moei-zaam, ketting springt los | Onvoldoende spanning Spanning kontroleren |
| Ketting worden het, rookontwikkeling bij zagen, verkleuring van het zwaard | Te weniger olie |
Garantie
Geachte cliente, gechte klant, U kriigt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantiie nicht beperkt.
Garantievoorwaarden
De garantietermijn begint met de datum van aankoop. Gieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.
Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een neue product terug. Met hersteling ofuitwisse-ling van het product begint er geen neue garantieperiode.
Garantieperiode en wettelijk kwaliteitsgarantie
De garantipeiode wordt door de garantievergoeding Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verzstriken van de
garantiepiode tot stand komende reparaties worden gegen verplichte betaling van de kosten uitgevoerd.
Omvang van de garantie
Het apparaat werk volgens strikte kwaliteitsrichtlijnen zorgvuldig geprodueder en voor aflevering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd konnen worden (b.v.ketting) of op beschadigingen aan breekbare onderdelen (b.v.schakelaars). Deze garantie valt weg wanner het product beschadigd,iet oordeelkundig gebruikt of Niet onderhoden werk.Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.Gebruksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt,dienen onvoorwaardelijk vermedente worden.
Het product is uitsluitend voor het privé-en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwijzingen gevolg te gehen om een snelle behandeling van uw verzoek te garanderen:
- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 354724_2010) als bewijs van de aankoop�klaar te houden.
NL BE
- Gelieve het artikelnummer uit het typeplaatje.
- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregisteerd product kunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco maar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bij geleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilarial laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij hunnenuitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect waar ons servicefilara te zenden.
Ongefrankeerd - als volumegoed, per
expresse of via een andere speciale ver
zendingswijze - ingezonden apparaten worden nicht geaccepteerd. De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.
Service-Center
NI Service Nederland
Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: grizzly@lidl.nl IAN 354724 2010
BE Service Belgie Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: grizzly@lidl.be IAN 354724 2010
Importeur
Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
| Vertaling van de originele CE-conformiteitsverklaring | |
| Hiermede bevestigen wij dat de Elektrische kettingzaag bouwserie PKS 2200 A1 Serienummer 000001 - 080000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen: | |
| 2006/42/EC • 2000/14/EC • 2005/88/EC • 2014/30/EU 2011/65/EU* & (EU) 2015/863 | |
| Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast: | |
| EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2017 • EN 55014-2:2015 • EN ISO 12100:2010 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN IEC 63000:2018 | |
| ovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 107 dB(A) gemeten: 104,4 dB(A) Toegepaste conformiteitbeordelingsprocedure in overeenstemming met Annex VI / 2000/14/EC Benoemde instantie: NB 0123, TÜV Süd, Ridlerstraße 65, 80339 München, Germany Apparaat-Type nr.: M6A 036607 0442 | |
| De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: | |
| Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 20.05.2021 | Christian Frank Documentatiegelastigde |
- Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
