NÁVOD NA OBSLUHU PHSL 900 A1 PARKSIDE

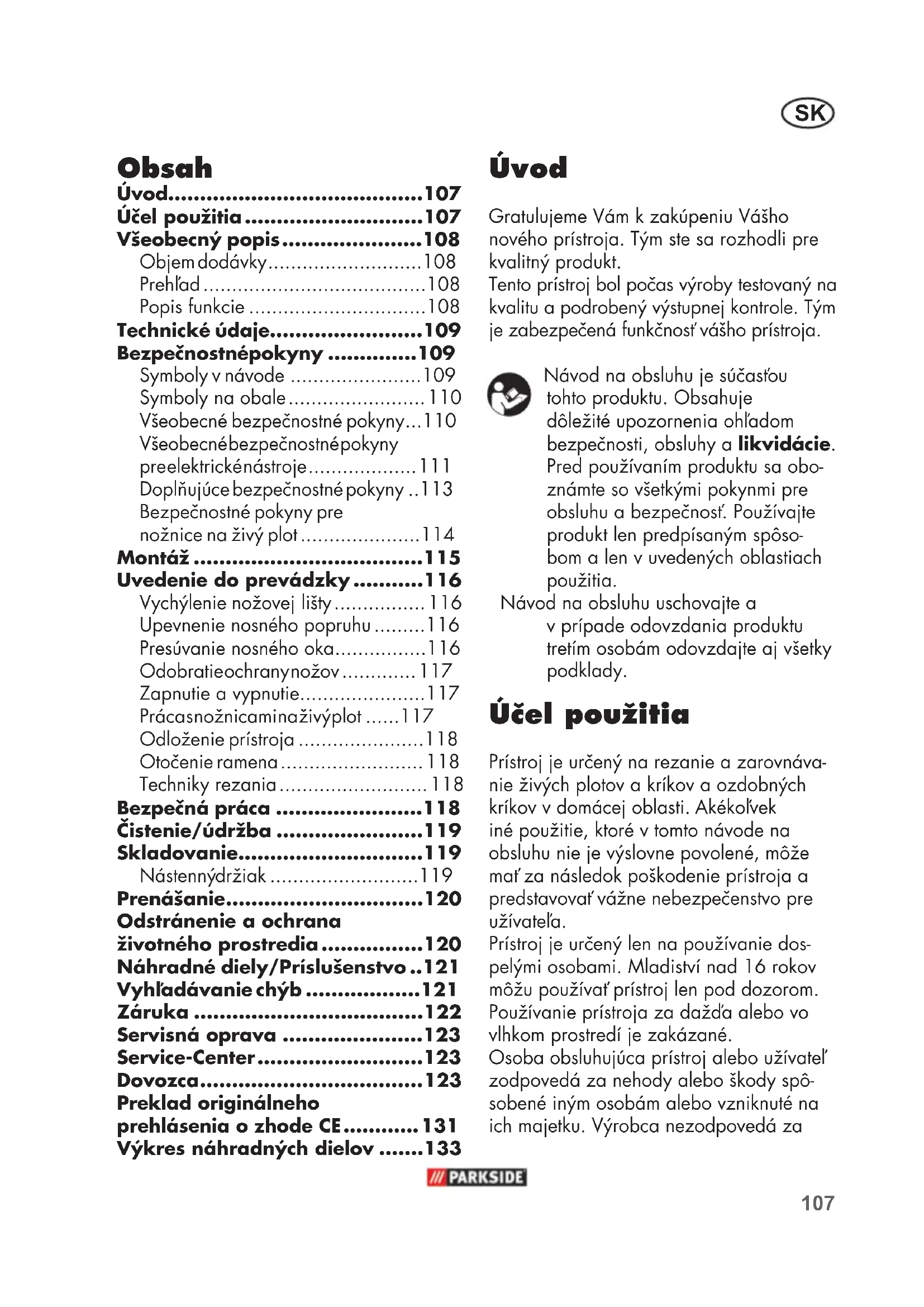

• Úvod Gratulujeme Vám k zakúpeniu Vášho nového prístroja. Tým ste sa rozhodli pre kvalitný produkt. Tento prístroj bol počas výroby testovaný na kvalitu a podrobený výstupnej kontrole. Tým je zabezpečená funkčnosť vášho prístroja. Návod na obsluhu je súčasťou tohto produktu. Obsahuje dôležité upozornenia ohľadom bezpečnosti, obsluhy a likvidácie. Pred používaním produktu sa obo- známte so všetkými pokynmi pre obsluhu a bezpečnosť. Používajte produkt len predpísaným spôso- bom a len v uvedených oblastiach použitia. Návod na obsluhu uschovajte a v prípade odovzdania produktu tretím osobám odovzdajte aj všetky podklady. Účel použitia Prístroj je určený na rezanie a zarovnáva- nie živých plotov a kríkov a ozdobných kríkov v domácej oblasti. Akékoľvek iné použitie, ktoré v tomto návode na obsluhu nie je výslovne povolené, môže mať za následok poškodenie prístroja a predstavovať vážne nebezpečenstvo pre užívateľa. Prístroj je určený len na používanie dos- pelými osobami. Mladiství nad 16 rokov môžu používať prístroj len pod dozorom. Používanie prístroja za dažďa alebo vo vlhkom prostredí je zakázané. Osoba obsluhujúca prístroj alebo užívateľ zodpovedá za nehody alebo škody spô- sobené iným osobám alebo vzniknuté na ich majetku. Výrobca nezodpovedá za Obsah Úvod p. 107
• Účel použitia p. 107
• Všeobecný popis p. 108
• Objem dodávky p. 108
• Prehľad p. 108
• Popis funkcie p. 108
• Technické údaje p. 109
• Bezpečnostné pokyny p. 109
• Symboly v návode p. 109
• Symboly na obale p. 110
• Všeobecné bezpečnostné pokyny p. 110
• Všeobecné bezpečnostné pokyny pre elektrické nástroje p. 111
• Doplňujúce bezpečnostné pokyny p. 113
• Bezpečnostné pokyny pre nožnice na živý plot p. 114
• Montáž p. 115
• Uvedenie do prevádzky p. 116
• Vychýlenie nožovej lišty p. 116
• Upevnenie nosného popruhu p. 116
• Presúvanie nosného oka p. 116
• Odobratie ochrany nožov p. 117
• Zapnutie a vypnutie p. 117
• Práca s nožnicami na živý plot p. 117
• Odloženie prístroja p. 118
• Otočenie ramena p. 118
• Techniky rezania p. 118
• Bezpečná práca p. 118
• Čistenie/údržba p. 119
• Skladovanie p. 119
• Nástenný držiak p. 119
• Prenášanie p. 120
• Odstránenie a ochrana životného prostredia p. 120
• Náhradné diely/Príslušenstvo p. 121
• Vyhľadávanie chýb p. 121
• Záruka p. 122
• Servisná oprava p. 123
• Service-Center p. 123
• Dovozca p. 123
• Preklad originálneho prehlásenia o zhode CE p. 131
• Výkres náhradných dielov p. 1331

škody, ktoré boli spôsobené používaním nezodpovedajúcim účelu použitia alebo nesprávnou obsluhou prístroja.Nožovú lištu treba nechať pravidel-ne kontrolovať a dobrusovať. Tupá nožová lišta preťažuje prístroj. Z toho vyplývajúce škody nepodlieha-jú záruke. Všeobecný popis Obrázky nájdete na prednej výklopnej strane. Objem dodávky - Nožnice na živý plot s dlhým držadlom (trojdielne)- Ochrana noža- Nosný popruh- Okrúhla rukoväť- Ochranné okuliare- Montážny materiál- Návod na používanie Prehľad

24 Pridržiavač 25 Príložka, otočná hviezda, okrúh-la rukoväť 26 Otočná hviezda, okrúhla rukoväť 27 Mäkká rukoväť 28 Skrutka, nosné oko 29 Kľúčová dierka Popis funkcie Prístroj má ako pohon jeden elektromotor. Prístroj je kvôli bezpečnosti ochranne izolo-vané a nevyžaduje si uzemnenie.Ako rezacie zariadenie má prístroj obo-jstrannú nožovú lištu. Pri procese rezania sa rezacie zuby pohybujú lineárne sem a tam. Na ochranu používateľa sa môže prístroj aktivovať iba so stlačeným bezpečnostným spínačom.Informácie o funkcii jednotlivých obsluho-vacích prvkov nájdete v nasledujúcich popisoch.109

Druh ochrany...................................IPX0 Hmotnosť (vrát. príslušenstva) ....ca. 5,7 kg Dĺžka rezu ................................410 mm max. odporúčaná hrúbka konára ... 15 mm Hladina akustického tlaku

Vibrácie na okrúhla rukoväť (a

Uvedená emisná hodnota vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým. Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysa- denia prístroja. Hodnoty hluku a vibrácií boli zistené v súlade s normami a predpismi uvedenými vo vyhlásení o zhode. Výstraha: Emisná hodnota vibrácií sa môže počas skutočného používania elektrického nástro- ja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elektrický prístroj používa. Zaťaženie spôsobené vibráciami sa po- kúste udržať tak malé, ako je to možné. Príkladné opatrenia na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohľadnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elek- trické zariadenie vypnuté a také, kedy je zapnuté, ale bez zaťaženia). Bezpečnostné pokyny Tento odstavec pojednáva o základných bezpečnostných predpisoch pri práci s elektrickou reťazovou pílou. Symboly v návode Výstražné značky s údaj- mi pre zabránenie škodám na zdraví alebo vecným škodám. Značky nebezpečenstva s údajmi k zabráneniu poškodení zdravia osôb v dôsledku zásahu elektrickým prúdom. Príkazové značky s údajmi pre pre- venciu škôd. Pred začatím akýchkoľvek prác na prístroji vytiahnite zástrčku zo zá- suvky. Informačné značky s informáciami pre lepšie zaobchádzanie s nástro- jom. Obrázkové znaky na prístroji Pozor! Prečítajte si a dodržujte návod na obsluhu patriaci k píle!110

Dĺžka rezu Symboly na obale max. odporúčaná hrúbka konára Obal a produkt zlikvidujte, prosím, ekologicky. Symbol recyklácie: Vlnitá lepenka Všeobecné bezpečnostné pokyny Predtým ako začnete pracovať s odvetvovačom na vysúvateľnej tyči, tak sa dobre oboznámte so všetký- mi ovládacími prvkami. Nacvičte si manipuláciu s prístrojom na prere- závanie vetiev. Fungovanie, spôsob činnosti prístroja, techniky rezania a osobné ochranné prostriedky si nechajte vysvetliť skúseným užívate- ľom prístroja alebo odborníkom. V prípade nehody alebo poruchy počas prevádzky zariadenie okamžite vypnite. Poranenia od- borne ošetrite alebo vyhľadajte lekára. Prečítajte si odstraňovanie porúch v kapitole „Vyhľadávanie chýb“ alebo sa kontaktujte s naším servisným centrom. Prečítajte si a dodržujte návod na obsluhu patriaci k píle! Používejte ochranu zraku a sluchu Noste rukavice, které jsou bezpečné proti pořezání! Noste pracovný odev odolný proti prerezaniu. Noste protiskluzovou bezpečnostní obuv! Okolo stojace osoby držte mimo nebezpečnej oblasti. Pílu nevystavujte dažďu. Nástroj nesmie byť vlhký a ani nesmie byť prevádzkovaný vo vlhkom prostredí. Nenoste nepokryté dlhé vlasy. Vlasy držte mimo pohybujúcich sa dielov. Nebezpečenstvo života pri zasiah- nutí elektrickým prúdom! Zdržujte sa minimálne 10 m od diaľkových vedenia. Pozor na predmety padajúce dole. Predovšetkým pri strihaní nad hla- vou. Pozor! Horúci povrch! Nebezpe- čenstvo popálenia! Pozor! V prípade poškodenia alebo prerezania sieťového kábla ihneď vytiahnite zástrčku zo zásuvky.111

Aj pri používaní elektrického prístroja podľa predpisov vždy existujú zvyškové riziká. Nasledujúce nebezpečenstvá môžu vzniknúť v súvislosti s konštrukciou a pre- vedenia tohto elektrického prístroja: a) rezné poranenia, b) poškodenie sluchu, ak nenosíte vhodnú ochranu sluchu, c) poškodenie zdravia, ktoré sú výsle- dkom vibrácií pôsobiacich na ruku/ rameno, ak sa prístroj používa dlhšiu dobu, alebo ak sa nesprávne vedie a udržiava. Všeobecné bezpečnost- né pokyny pre elektrické nástroje VAROVANIE! Prečítajte si všetky bezpečnostné pokyny a nariadenia. Zanedbanie dodr- žiavania bezpečnostných pokynov a nariadení môže zapríčiniť zásah elektrickým prúdom, požiar a/ale- bo ťažké poranenia. Všetky bezpečnostné pokyny a nariadenia si uschovajte pre budúcnosť. Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so sieťovým káblom) a na elektrické nástroje napájané z akumulátora (bez sieťového kábla).

1) Bezpečnosť pracoviska:

a) Udržujte svoj pracovný úsek čistý a dobre osvetlený. Neporiadok alebo neosvetlené pracovné oblasti môžu viesť k nehodám. b) Nepracujte s elektrickým nástrojom v okolí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé tekutiny, plyny alebo prachy. Elektrické stroje vytvárajú iskry, ktoré môžu zapáliť prach alebo pary. c) Behom používania elektrického nástroja udržujte deti a iné osoby vzdialene od seba. Pri nepozornosti môžete stratiť kontrolu nad nástrojom.

2) Elektrická bezpečnosť:

a) Prípojná zástrčka elektrickej reťazovej píly sa musí hodiť do zásuvky. Zástrčka sa nesmie žiadnym spôsobom zmeniť. Nepoužívajte žiadne adaptérové zástrčky v spojení s elektrickými nástrojmi s ochranným uzemnením. Nezmenené zástrčky a zásuvky zmenšujú riziko elektrického úderu. b) Vyvarujte sa telesnému kontaktu s uzemnenými povrchmi ako sú rúry, vyhrievacie telesá, sporáky a chladničky. Existuje zvýšené riziko skrz elektrický úder, keď je Vaše telo uzemnené. c) Nevystavujte elektrickú reťazovú pílu dažďu alebo mokrosti. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu. d) Nepoužívajte kábel na iný účel, ako je nosenie alebo zavesenie elektrickej reťazovej píly alebo vytiahnutie zástrčky zo zásuvky. Udržujte kábel vzdialene od horúčavy, od oleja, od ostrých hrán alebo od112

pohybujúcich sa častí nástrojov. Poškodené alebo zamotané káble zvyšujú riziko elektrického úderu. e) Keď pracujete s elektrickou reťazovou pílou pod šírym nebom, potom používajte iba predlžovacie káble, ktoré sú vhodné aj pre vonkajšiu oblasť. Použitie predlžovacieho kábla vhodného pre vonkajšiu oblasť, zmenšuje riziko elektrického úderu. f) Keď sa nemožno vyhnúť prevádzke elektrickej reťazovej píly vo vlhkom prostredí, používajte ochranný vypínač chybového prúdu. Používanie ochranného vypínača chybového prúdu znižuje riziko elektrického úderu.

Buďte pozorní, dbajte na to, čo robíte a pustite sa s elektrickým nástrojom rozumne do práce. Nepoužívajte elektrický nástroj, keď ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Jediný okamžik nepozornosti pri používaní elektrického nástroja môže viesť k vážnym poraneniam. b) Noste osobný ochranný výstroj a vždy ochranné okuliare. Nosenie osobného ochranného výstroja, ako je protišmyková obuv, ochranná prilba a ochrana sluchu, znižuje riziko poranenia. c) Vyvarujte sa nezámernému uvedeniu do prevádzky. Presvedčte sa o tom, že je elektrický nástroj vypnutý predtým, než ho pripojíte na napájanie elektrickým prúdom, než ho zdvihnete alebo nesiete. Keď pri nosení elektrického nástroja držíte prst na spínači alebo keď tento nástroj v zapnutom stave pripojíte na napájanie elektrickým prúdom, potom toto môže viesť k nehodám. d) Odstráňte nastavovacie náradie alebo skrutkovače predtým, než zapnete elektrický nástroj. Náradie alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti nástroja, môže viesť k poraneniam. e) Vyvarujte sa abnormálnemu držaniu tela. Postarajte sa o bezpečný postoj a udržujte vždy rovnováhu, to platí hlavne pri prácach na svahoch. Týmto môžete pri neočakávaných situáciách lepšie kontrolovať elektrický nástroj. f) Noste vhodný odev. Nenoste žiadne voľné oblečenie alebo šperky. Udržujte vlasy, odev a rukavice vzdialene od pohybujúcich sa častí. Voľné oblečenie, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa časťami. g) Ak možno namontovať zariadenia na odsávania prachu a záchytné zariadenia, tak sa presvedčte, či sú tieto zapojené a či sa správne používajú. Používanie odsávania prachu môže znížiť ohrozenia prachom.

a) Nepreťažujte tento nástroj. Použite pre svoju prácu elek- trické náradie, určené pre tento účel. S vhodným elektrickým nástro- jom pracujete v udanom výkonovom rozsahu lepšie a bezpečnejšie.113

b) Nepoužívajte žiadne elek- trické náradie, ktorého spínač je defektný. Elektrické náradie, ktoré sa už nedá za- alebo vypnúť, je nebezpečné a musí byť opravené. c) Vytiahnite zástrčku zo zásuv- ky predtým, než vykonáte nastavovania na nástroji, než vymeníte časti príslušenstva alebo než nástroj odložíte. Toto preventívne bezpečnostné opatrenie zabráni neúmyselnému štartu elek- trického nástroja. d) Uložte nepoužívanú elektrický nástroj mimo dosahu detí. Neprenechávajte používanie tejto píly osobám, ktoré nie sú oboznámené s týmto nástrojom alebo tieto pokyny nečítali. Elek- trické nástroje sú nebezpečné, keď ich používajú neskúsené osoby. e) Starostlivo ošetrujte tento elek- trický nástroj. Kontrolujte, či po- hyblivé diely bezchybne fungujú a neviaznu, či sú časti zlomené alebo natoľko poškodené, že je funkcia elektrického nástroja narušená. Nechajte poškodené časti pred použitím nástroja opraviť. Príčiny mnohých nehôd spočívajú v zle udržovaných elek- trických nástrojoch. f) Udržujte rezné nástroje ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zaseknú a lepšie sa vedú. g) Používajte tento elektrický nástroj, jeho príslušenstvo, vložné nástroje atď. v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky a činnosť, ktorá sa má vykonávať. Používanie elektrického nástroja pre iné účely, než pre ktoré je určený, môže viesť k nebezpečným situáciám.

a) Svoje elektrické náradie nechajte opraviť iba kvalikovaným odborným personálom a iba pomocou originálnych náhradných dielov. Týmto sa zaistí to, že bezpečnosť elektrického náradia zostane zachovaná. Doplňujúce bezpečnostné pokyny a) Prístroj zapojte podľa možnosti len do zásuvky s ochranou proti chybovému prúdu (RCD) s menovitým vypínacím prúdom nie väčším ako 30 mA. b) Keď je potrebné vymeniť pripojovacie vedenie, má to vykonať výrobca alebo jeho zástupca, aby nenastalo ohroze- nie bezpečnosti. c) Elektrické náradie držte len na izo- lovaných úchopných plochách, pretože rezací nôž sa môže dostať do kontaktu so zahnutými elektrickými vedeniami alebo vlastným sieťovým káblom. Kontakt rezacieho noža s elektrickým vedením pod napätím môže uviesť pod napätie tiež kovové časti prístroja a tak viesť k zásahu elektrickým prúdom. d) Kosenú plochu starostlivo skontrolujte a odstráňte všetky drôty a ostatné cudzie telesá. e) Pred každým použitím skontrolujte prístroj vzhľadom na viditeľné nedostat- ky ako uvoľnené, opotrebované alebo poškodené časti. Po spadnutí prístroja ho skontrolujte vzhľadom na príznačné škody alebo chyby. f) Kábel držte mimo oblasti rezania. Počas pracovného procesu114

nemôže byť v kroví kábel zakrytý a nedopatrením oddelený. g) Všetky časti tela držte mimo rezacieho noža. Nepokúšajte sa pri bežiacom noži odstraňovať rezaný materiál alebo pevne držať rezaný materiál. Zovretý rezaný materiál odstraňujte iba pri vypnutom prístroji. Navyše vytiahnite zástrčku zo zásuvky. Chvíľka nepozornosti pri používaní nožníc na živý plot môže spôsobiť váž- ne poranenia. Bezpečnostné pokyny pre nožnice na živý plot

Príprava a) TIETO NOŽNICE NA ŽIVÝ PLOT MÔŽU SPÔSOBIŤ VÁŽNE PORANENIA! Prečítajte si starostlivo pokyny ku správnej manipulácii, príprave, údržbe, spusteniu a odloženiu nožníc na živý plot. Oboznámte sa so všetkými nastavovacími dielmi a odborným používaním nožníc na živý plot. b) deti nesmú nožnice na živý plot nikdy používať. c) Pozor na nadzemné elektrické vedenia. d) Ak sa v blízkosti nachádzajú po osoby, predovšetkým deti, je potrebné zabrániť používaniu nožníc na živý plot. e) Ak sa rezací nástroj dotkne cudzieho telesa alebo ak sa zosilnia prevádzkové zvuky alebo ak nožnice na živý plot vibrujú neobvykle silne, odstavte motor a nechajte nožnice na živý plot úplne sa zastaviť. Vytiahnite sieťovú zástrčku a vykonajte nasledovné opatrenia: - skontrolujte, či nie sú poškodenia; - skontrolujte, či nie sú uvoľnené diely a všetky voľné diely upev- nite; - poškodené diely nahraďte rov- nocennými alebo ich nechajte opraviť. f) noste vhodný odev! Nenoste široké ob- lečenie alebo ozdoby, ktoré sa môžu zachytiť pohybujúcimi sa dielmi. Od- porúča sa nosiť pevné rukavice, pro- tišmykovú obuv a ochranné okuliare. g) Noste ochranu sluchu a ochranu očí. h) Aby bolo možné vypnúť prístroj v núdzovom prípade, vypínač zap/vyp pustite. Prevádzka a) Vypnite nožnice na živý plot a vytiahnite sieťovú zástrčku pred: - čistením alebo odstránením blo- kovania; - kontrolou, údržbou alebo práca- mi na nožniciach na živý plot; - nastavením pracovnej polohy rezacieho zariadenia; - keď nožnice na živý plot zostanú bez dohľadu. b) Vždy zabezpečte, aby nožnice na živý plot boli vždy v riadnej, stanovenej pracovnej polohe, predtým než naštartujete motor. c) Počas prevádzky nožníc na živý plot treba vždy zabezpečiť, aby sa zaujalo bezpečné postavenie, zvlášť keď sa používajú stúpadlá alebo rebrík. d) Nepoužívajte nožnice na živý plot, ak rezací nástroj je v chybnom alebo veľmi opotrebovanom stave.115

e) Aby sa zabránilo nebezpečenstvu požiaru, dávajte pozor na to, aby bol motor bez usadenín a lístia. f) Vždy zabezpečte, aby všetky držadlá a bezpečnostné zariadenia boli pri používaní nožníc na živý plot namontované. Nikdy neskúšajte používať neúplné nožnice na živý plot alebo s nedovolenou úpravou. g) Vždy pracujte s obomi rukami, keď nožnice na živý plot sú vybavené dvomi držadlami. h) Vždy sa oboznámte so svojím okolím a dávajte pozor na možné nebezpečenstvá, ktoré kvôli hlučnosti nožníc na živý plot nemôžete počuť. Údržba a uschovanie a) Ak nožnice na živý plot odstavíte na údržbu, kontrolu alebo uskladnenie, vypnite motor, vytiahnite sieťovú zástrčku a uistite sa, že všetky otáčajúce sa časti zastali. Nechajte motor vychladnúť, predtým než ho skontrolujete, nastavíte a pod. b) Nožnice na živý plot noste za držadlo pri stojacom noži. Pri preprave alebo uložení nožníc na živý plot vždy natiahnite ochranný kryt. Starostlivá manipulácia s prístrojom umožňuje nebezpečenstvo poranenia nožom. Montáž Pred všetkými prácami na prístroji vytiahnite zástrčku zo sieťovej zá- suvky. Používajte len originálne náhradné diely. Nožnice na živý plot s dlhým držadlom sa môžu používať voliteľne s alebo bez stredného rúr- kového držadla ( 9).

1. Vybaľte prístroj a skontrolujte, či

Odstráňte snímateľný kryt (23) na strednom rúrkovom držadle (9). Uvoľnite otočnú hviezdu (11). Nasuňte stredné rúrkové držadlo (9) na rúrkové držadlo na kryte prístroja (12) s ľahkým otočným pohybom. Poistné tlačidlo (10) pritom zaskočí. Zaistite obidva rúrové prvky otočnou hviezdou (11). Otočnú hviezdu (11) zas- krutkujte iba pevne rukou! Použitie maximálnej sily ruky poškodí rúrkové držadlo. Montáž predného rúrkového držadla ( 6):

3. Odstráňte snímateľný kryt (23)

na prednom rúrkovom držadle (6). Uvoľnite otočnú hviezdu (8/11). Nasuňte predné rúrkové držadlo (6) voliteľne na stred- né rúrkové držadlo (9) alebo rúrkové držadlo (12) na kryte prístroja ľahkým otočným pohy- bom. Poistné tlačidlo (7) pritom zaskočí. Zaistite obidva rúrové prvky otočnou hviezdou (8/11).116

Otočnú hviezdu (8/11) zas- krutkujte iba pevne rukou! Použitie maximálnej sily ruky poškodí rúrkové držadlo.

4. Nasaďte okrúhlu rukoväť

(13) na rúrkové držadlo na kryte prístroja (12). Naklopte pridržiavač (24) okrúhlej rukoväte a zoskrutkujte ho spolu s príložkou (25) s otočnou hviezdou (26). Demontáž sa uskutoční v opačnom poradí. Uvedenie do prevádzky Pri práci s prístrojom noste vhodný odev, rukavice, ochranu očí, hlavy a sluchu a pracovnú obuv odolnú proti prerezaniu.Pred každým použitím sa presvedčte, či náradie je funkčné. Vypínač zap/vyp a bezpečnostný vypínač sa nesmú aretovať. Keď uvoľnite vypínač, motor sa musí vypnúť. Ak sa vypínač poškodí, s prístrojom sa nesmie pracovať. Skontrolujte, či sieťové napätie súhlasí s napätím uvedeným na typovom štítku náradia. Existuje nebezpečenstvo poškodenia zdravia osôb a vecných škôd. Dodržiavajte ochranu proti hluku a miestne predpisy. Používanie prístroja v určité dni (napr. slnečné a sviatočné dni) môže byť počas určitých denných časov (časy obeda, nočný odpočinok) alebo vo zvláštnych oblastiach (napr. kúpele, kliniky atď.) obmedzené alebo zakázané. Vychýlenie nožovej lišty

3. Súčasným stlačením na zaskako-

4. Teraz môžete nožovú lištu

1) vytočiť. Využite zaskako-

dávajte pozor na to, aby zapad- la do jeho východiskovej polohy. Upevnenie nosného popruhu Preložte nosný popruh. Upevnite karabínku nosného popruhu

kovom držadle prístroja. Dĺžku popruhu zvoľte tak, aby karabínka nosného po- pruhu sa nachádzala približne na výške vašich bedier. Presúvanie nosného oka Presuňte nosné oko (20), aby ste hmotnosť prístroja rozdelili lepšie. Prípadne musíte na tento účel presunúť mäkkú rukoväť (27) otočením a presunutím.117

inbusového kľúča (4 mm).

prístroj na nosnom popruhu. (Pozri „Upevnenie nosného popruhu“)

4. Presuňte nosné oko (20) tak, aby sa

hmotnosť prístroja rozdelila vyrovnane.

5. Odložte prístroj a utiahnite skrutky

Zapnutie a vypnutie Dodržiavajte bezpečný postoj a náradie držte pevne oboma rukami a vzdialené od vášho tela. Pred zapnutím dávajte pozor na to, aby sa prístroj nedotýkal žiadnych pred- metov.

1. Na konci predlžovacieho kábla

urobte slučku a zaveste túto na odľahčenie od ťahu (18) na kon- ci krytu prístroja.

2. Prístroj pripojte na sieťové napä-

bezpečnostný vypínač (15) a stlačte súčasne vypínač zap/ vyp (16). Nožnice na živý plot bežia s maximálnou rýchlosťou. Bezpečnostný vypínač (15) zno- va pustite.

4. Pri vypínaní vypínač zap/vyp

(16) znova pustite. Práca s nožnicami na živý plot Pri rezaní dávajte pozor na to, aby ste sa nedotkli napr. drôtených plotov alebo podpier na rastliny. To môže viesť k poškodeniam nožovej lišty.

19), či je v pohodlnej polohe, ktorá vám uľahčuje držanie nožníc na živý plot.

• V prípade zablokovania noža pevnými predmetmi prístroj okamžite vypnite, vytiahnite sieťovú zástrčku a odstráňte potom predmet.

• Pracujte vždy chodiac preč od zá- suvky. Preto pred začiatkom práce stanovte smer rezania. Dávajte pozor na to, aby ste mali predlžovací kábel mimo pracovnej oblasti. Nikdy nedá- vajte predlžovací kábel cez živý plot, kde môže byť ľahko zachytený nožmi.

1) treba odložiť bez

2. Teraz môžete rúrkové držadlo

voliteľne otočiť o 45°/90° sme- rom doprava alebo doľava (po- zri stupnicu na prístroji). Techniky rezania

• Najprv vyrežte hrubé konáre pomocou nožníc na rezanie konárov.

• Obojstranná nožová lišta umožňuje rez do obidvoch smerov alebo výky- vnými pohybmi z jednej strany na druhú.

• Aby bolo možné zachovať rovné línie, odporúča sa napnúť šnúry. Rezanie strihaného živého plota: Odporúča sa živý plot rezať v lichobežníkovom tvare, aby sa zabránilo vystrihaniu spodných vetiev. To zodpovedá prirodzenému rastu rastlín a umožňuje živému plotu optimálne prospievať. Pri reze sa redukujú iba nové letorasty, tak sa vytvára husté rozvetvenie a dobrá ochrana proti pohľadom.

2. Potom zrežte hornú hranu podľa

ľubovôle, v tvare striešky alebo do ok- rúhla.

3. Už mladé rastliny zastrihávajte na

želaný tvar. Hlavný výhonok by mal zostať nepoškodený, aby živý plot do- siahol plánovanú výšku. Všetky ostatné výhonky sa zastrihnú na polovicu. Ošetrovanie voľne rastúceho živého plota: Pri voľne rastúcom živom plote nedostanete síce žiadny tvarovaný rez, musíte ho ale pravidelne ošetrovať, aby nebol živý plot príliš vysoký. Bezpečná práca Pre používanie nožníc na živý plot zohľadnite obrázky na strane 4.

• Prístroj nepoužívajte stojac na rebríku alebo na neistom mieste postavenia.

• Nenechajte sa zviesť na nepremyslený119

rez. To by mohlo ohroziť vás a iných.

• Deti musia byť pod dohľadom, aby sa zabezpečilo, že sa nehrajú so prístro- jom.

• Pravidelne meňte svoju pracovnú polohu. Pri dlhšom používaní prístro- ja môže dôjsť vplyvom vibrácií k poruchám prekrvenia rúk (choroba bielych prstov). Dobu používania môžete predĺžiť použitím vhodných ru- kavíc alebo pravidelnými prestávkami. Uvedomte si, že osobná predispozícia k horšiemu prekrveniu, nízke vonkajšie teploty alebo väčšie vynaložené sily pri práci skracujú dobu používania. Čistenie/údržba Práce, ktoré nie sú popísané v tom- to návode na obsluhu, dajte pre- viesť naším servisným strediskom. Používajte len originálne náhradné diely. Pred každým nastavením, údržbe alebo oprave vytiahnite sieťovú zástrčku zo siete. Noste rukavice, které jsou bezpečné proti pořezání! Vykonávajte pravidelne nasledujúce údržbové a čistiace práce. Týmto je zaručené dlhodobé a spoľahlivé používanie:

• Pred každým použitím skontrolujte, či nožnice na živý plot nemajú viditeľné chyby ako uvoľnené, opotrebované alebo poškodené časti. Skontrolujte pevné osadenie skrutiek v nožovej lište.

• Nikdy nerežte tupými alebo opotrebovanými nožmi, pretože inak preťažíte motor a prevodovku vášho prístroja.

• Skontrolujte kryty a ochranné zariadenia vzhľadom na poškodenia a správne osadenie. Prípadne tieto vymeňte.

• Vetraciu štrbinu a kryt motora prístroja udržiavajte čisté. K tomu použite vlhkú prachovku alebo kefu. Prístroj sa nesmie ani striekať vodou, ani dávať do vody.

• Nepoužívajte žiadne čistiace alebo rozpúšťacie prostriedky. Tým môžete náradie poškodiť tak, že nie je možné ho už opraviť. Chemické látky môžu napadnúť plastové časti prístroja.

• Prístroj udržiavajte vždy čistý. Po každom použití prístroja musíte - vyčistiť nôž (handrou nasiak- nutou olejom); - naolejovať nožovú lištu olejničkou

• Prístroj si nevyžaduje údržbu. Skladovanie

• Prístroj odkladajte so súčasne dodanou ochranou noža suchý a mimo dosahu detí. Prístroj skladujte na ležato a zabezpečene proti prepadnutiu.

• Prístroj môžete na skladovanie zavesiť za držadlo na prestavenie nožovej lišty (

1). Nástenný držiak Pomocou kľúčovej dierky (29) na spodnej strane prístroja môžete zavesiť časť motora na stene.

• Hlava skrutky môže mať priemer 7 – 10 mm.

• Hlavu skrutky nechajte vyčnievať vo vzdialenosti asi 10 mm od steny.

• Prístroj môžete s otvorom na spodnej strane nasadiť na skrutku a prístroj potiahnuť dole až na doraz. Pri vŕtaní dávajte pozor na to, aby sa nepoškodili napá- jacie vedenia. Používajte vhodné vyhľadávacie zari- adenia, aby tieto vypátrali napájacie vedenia alebo si zoberte na pomoc inštalačný plán. Kontakt s vedeniami elektrického prúdu môže spôsobiť zásah elektrickým prúdom a požiar, kontakt s plynovým vedením môže viesť k výbuchu. Poškodenie vodovodu môže viesť k vecným škodám a zásahu elektrickým prúdom. Prenášanie Prístroj nikdy neprenášajte, pokiaľ beží! Nebezpečenstvo poranenia!

• Pri prenášaní vždy používajte ochranu noža (

13). Odstránenie a ochrana životného prostredia Prístroj, príslušenstvo a obal odovzdajte v súlade s požiadavkami na ochranu životného prostredia do recyklačnej zberne. Stroje nepatria do domáceho od- padu. Odovzdajte tento nástroj na mieste pre recykláciu odpadov. Použité plastové a kovové diely možno podľa druhu čiste oddeliť a takto priviesť k opätovnému zužitkovaniu. Opýtajte sa na to v našom servisnom centre.121

Náhradné diely/Príslušenstvo Náhradné diely a príslušenstvo nájdete na strane www.grizzly-service.eu Ak nemáte Internet, kontaktujte sa telefonicky na Service-Center (viď „Service-Center“ strana 123). Dodržiavajte nižšie uvedené objednávacie čísla. Pol. Výkres náhradných dielov Označenie Č. artiklu

Okrúhla rukoväť, otočná hviezda 91102876 2 Nosný popruh 72400021 43,44 Súprava uhlíkových keek 91102871 Vyhľadávanie chýb Problém Možná príčina Odstránenie poruchy prístroj nechce naštartovať chýba sieťové napätie skontrolujte zásuvku, kábel, el. vedenie, zástrčku, príp. nechajte previesť opravu odborníkom na elektrické prístroje. porucha zapínača/ vypínača (

16) potrebná oprava servisným strediskom opotrebované uhlíkové kefky porucha motora Zariadenie pracuje preru- šovane poškodený sieťový kábel skontrolujte kábel, príp. ho dajte vymeniť v našom servisnom stredisku Uvoľnený vnútorný kontakt potrebná oprava servisným strediskom porucha zapínača/vypínača

16) Nože sa zohrievajú Nôž (

Brúsenie alebo výmena nožovej lišty

Kontrola alebo výmena nožovej lišty

Záruka Vážená zákazníčka, vážený zákazník, Pre tento prístroj platí záruka 3 roky od dátumu zakúpenia. Ak je prístroj poškodený, podľa zákona máte právo ho reklamovať u výrobcu pro- duktu. Tieto práva vyplývajúce zo zákona nie sú našou následne opísanou zárukou obmedzené. Záručné podmienky Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dô- kaz o zakúpení. Ak sa počas troch rokov od dátumu zakú- penia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa nášho rozhodnutia - bezplatne opra- víme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladničný doklad a stručne opísaná chy- ba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa nezačína nová záručná doba. Záručná doba a nárok na od- stránenie vady Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a ne- dostatky vzniknuté už pri zakúpení sa musia ihneď po vybalení ohlásiť. Opravy vykonané po uplynutí záručnej doby sú spoplatnené. Rozsah záruky Prístroj bol vyrobený podľa prísnych smerníc kvality a pred dodaním bol svedo- mite kontrolovaný. Záruka sa týka materiálových alebo výrob- ných chýb. Táto záruka sa nevzťahuje na diely produktu, ktoré sú vystavené normálnemu opotrebeniu a preto sa môžu považovať za opotrebované diely (napr. nôž, akumulátor) alebo na poškodenia na krehkých dieloch (napr. vypínač). Táto záruka zaniká, ak bol produkt používaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odbor- né používanie produktu je nutné presne dodržiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné použitie a nie v oblasti podnikania. Záru- ka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke. Postup v prípade reklamácie Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa nas- ledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a identikačné číslo (IAN315259) ako dôkaz o zakúpení.

• Číslo artiklu nájdete na typovom štítku.

• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte ďalšie informácie o priebehu vašej reklamácie.

• Produkt evidovaný ako poškodený môžete po dohode s našim zákazníckym servisom, s priloženým dokladom o zakúpení (pokladničný doklad) a s údajmi, v čom chyba123

spočíva a kedy vznikla, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné prepravné balenie. Servisná oprava Opravy, ktoré nepodliehajú záruke, môžeme nechať vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zapla- teným poštovným. Pozor: Prístroj zašlite do našej servisnej pobočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nad- merný tovar na náklady príjemcu, expres- ne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne. Service-Center

Preklad originálneho prehlásenia o zhode CE Týmto potvrdzujeme, že Nožnice na živý plot s dlhou násadou konštrukčnej rady PHSL 900 A1 Poradové číslo 201905000001 - 201905072920 zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i národné normy a predpisy: EN 60745-1:2009+A11:2010

• Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.132133 Explosionszeichnung · Exploded Drawing Vue éclatée · Explosietekening · Rozvinuté náčrtky Výkres sestavení · Nákresy explózií informativ · informative informatif
