BEDIENUNGSANLEITUNG PHSL 900 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

TAILLE-HAIES SUR PERCHE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

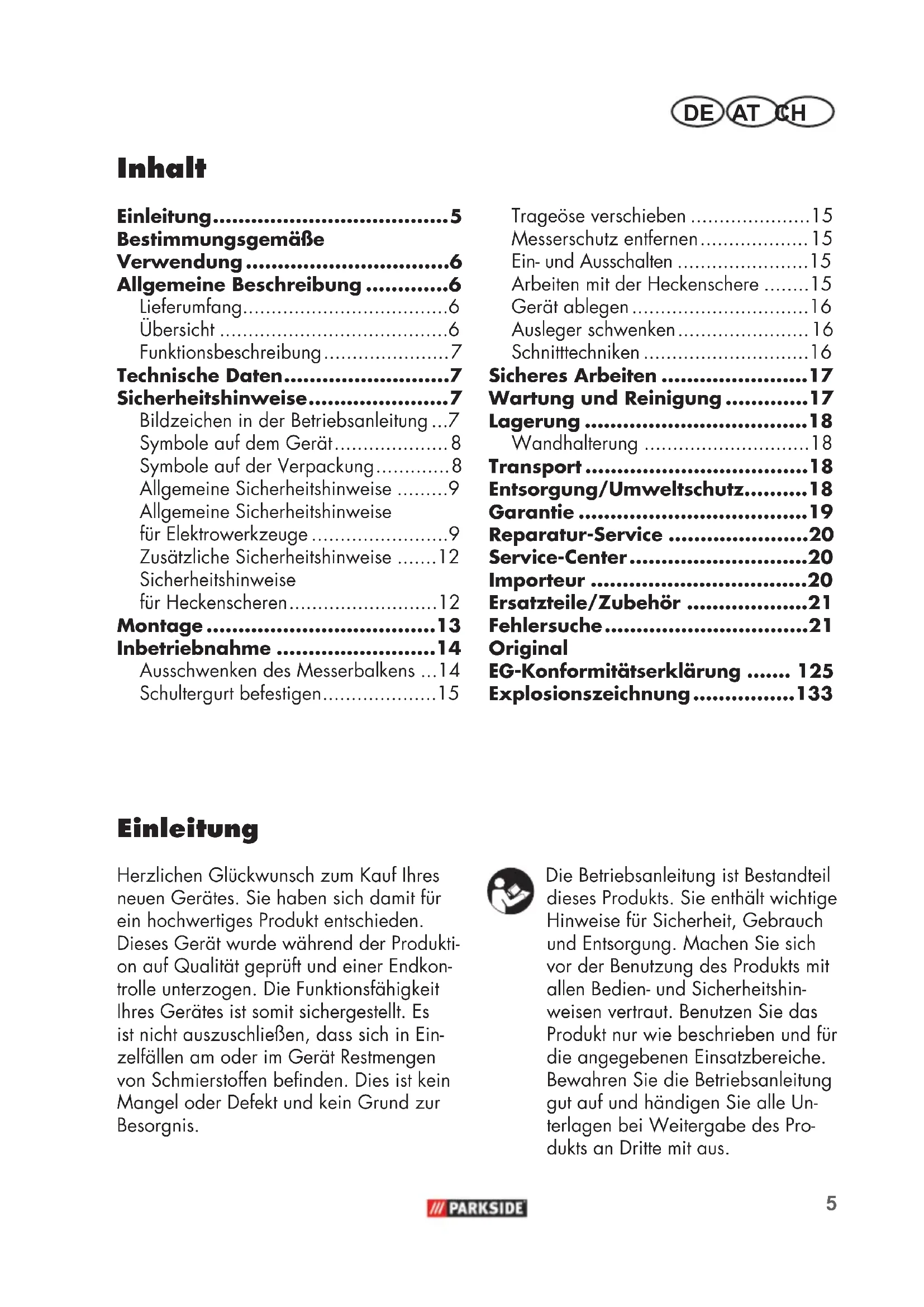

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung 6

Lieferumfang. 6

Ubersicht 6

Funktionsbeschreibung. 7

Technische Daten. 7

Sicherheitshinweise. 7

Bildzeichen in der Betriebsanleitung ...7

Symbole auf dem Gerät 8

Symbole auf der Verpackung. 8

Allgemeine Sicherheitschinweise 9

Allgemeine Sicherheitschinweise

für Elektrowerkzeuge 9

Zusätzliche Sicherheitschinweise 12

Sicherheitschinweise

fur Heckenscheren 12

Montage 13

Inbetriebnahme 14

Ausschwenken des Messerbalkens ...14

Schultergurt befestigen 15

Trageoseverschieben 15

Messerschutz entfernen 15

Ein- und Ausschalten 15

Arbeiten mit der Heckenschere 15

Gerat ablegen 16

Ausleger schwenken 16

Schnitttechniken 16

SicheresArbeiten.17

Wartung und Reinigung 17

Lagerung 18

Wandhalterung 18

Transport 18

Entsorgung/Umweltschutz. 18

Garantie 19

Reparatur-Service 20

Service-Center. 20

Importeur 20

Ersatzteile/Zubehör 21

Fehlersuche 21

Original

EG-Konformitätserklarung 125

Explosionszeichnung. 133

Einleitung

Herzlichen Glückwunsch zum Kauf Ihr's neuen Gerates. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Dieses Gerät wurde während der Produktionsauf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschreiben, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkte an Dritte mit aus.

Bestimmungsgemäbe Verwendung

Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büssen und Zierstruchern im häuslichen Bereich bestimmt. jeder andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Lokale Vorschriften können die Altersbeschränkung für den Anwender festlegen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Der Messerbalken ist regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu halten. Ein stumpfer Messerbalken überlastet das Gerät. Daraus resultierende Schäden unterliegen nicht der Garantie.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

• Langstielheckenschere (dreiteilig)
• Messerschutz
  Schultergurt
  Rundgriff
  Schutzbrille
  Montagematerial
• Betriebsanleitung

Übersicht

1 Messerbalken
2 Getriebegehause
3 Sicherungshebel
4 Rasthebel

5 Handgriff zur Verstellung des Messerbalkens
6 vorderer Rohrschaft

7 Sicherungsknopf, vorderer Ausleger
8 Drehstern, mittlerer Rohrschaft

9 mittlerer Rohrschaft

10 Sicherungsknopf, mittlerer Rohrschaft
11 Drehstern, Rohrschaft am Gerätegehause

12 Rohrschaft am Gerategehause
13 Rundgriff, vorderer Handgriff

14 Sicherungsschieber
15 Sicherheitsschalter

16 Ein-/Ausschalter (nicht sightbar)

17 Netzkabel
18 Zugentlastung
19 Schultergurt
20 Trageöse
21 Messerschutz
22 Schutzbrille

23 Abdeckkappe

24 Gegenhalter
25 Beilagescheibe,
Drehstern, Rundgriff
26 Drehstern, Rundgriff

F 27 Softgriff 28 Schraube, Trageose

G 29 Schlüssellochbohrung

Funktionsbeschreibung

Das Gerät besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Als Schneideinrichtung besitzt das Gerät einen doppelseitigen Messerbalken. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitschalter betätigter werden. Die Funktion der Bedienteile enthalten Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Langstiel-Heckenschere......PHSL 900 A1 Nenneingangs

spannung U. 230-240 V~, 50 Hz
Leistungsaufnahme P. 900 W

Leerlaufdrehzahl n_0 1000 min Schnitte/Min .2000

Schutzklasse. Ⅱ

Schutzart.. IPX0

Gewicht (inkl. Zubehor) ca. 5,7 kg
Schnittlange 410 mm

max. empfohlene Astdarke 15 mm Schalldruckpegel (L_pA) ..86,3 dB(A); K_pA = 3 dB Schalleistungspegel (L_WA)

gemessen...100,9 dB(A), K_WA = 1,97 dB garantiert. .103 dB(A) Vibration (a_n)

am Handgriff..3,649 m/s2; K=1,5 m/s2 am Rundgriff... 4,676 m/s2; K=1,5 m/s2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt.

Warning:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitseinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Bildzeichen in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag.

Gebotszeichen mit Angaben zur Verhütung von Schäden

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Symbole auf dem Gerät

Achtung!

Betriebsanleitung lessen!

Tragen Sie persönliche Schutz ausrüstung. Tragen Sie grundsätzlich Schutzbrille oder einen Gesichtsschutz, Gehorschutz und Schutzhelm.

Tragen Sie Schnittsichere Handschuhe.

Tragen Sie schnittsichere Arbeitskleidung.

Tragen Sie rutschfeste Sicherheitschuhe.

Umstehende Personen von dem Gerät fernhalten.

Setzen Sie das Gerät nicht dem Regen aus. Das Gerätarf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Tragen Sie lange Haare nicht offen.
Halten Sie Haare fern von sich bewegenden Teilen.

Lebensgefahr durch Stromschlag! Halten Sie sich mindestens 10m von Überlandleitungen fern.

Achtung! Herabfallende Gegenstände. Insbesondere beim Schnitt über Kopfhohe.

Achtung! Verletzungsgefahr durch laufende Messer.

Ziehen Sie sofort den Netzstecker, wenn das Netzkabel beschädigt, verwickelt oder durchtrennt wurde und wenn das Gerät auch nur für kurze Dauer unbeaufsichtigt liegen gelassen wird.

Achtung! HeiBe Oberfl äche. Es besteht Verbrennungsgefahr.

Angabe des Schalleistungspegels L_WA in dB.

Elektrogeräte gehoren nicht in den Hausmüll.

Schutzklasse II

Schnittlange

Symbole auf der Verpackung

max. empfohlene Aststärke

Bitte entsorgen Sie Verpackung und Produkt umweltschonend.

Allgemeine Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät und halten Sie sich Funktion, Wirkungsweise und Arbeitsstechniken von einem erfahrenen Anwender oder Fachmann erklären. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäß Gebrauch des Gerätes kann zu schweren Verletzungen führen.

Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Geräto fort auszuschalten und der Netzstecker zuziehen. Versorgen Sie Verletzungen sichgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche" oder kontaktieren Sie unser Service-Center.

RESTRISIKEN

Auch wenn Sie diesen Elektrowerkzeugvorschriftsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Un-ordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die

Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elek trowerkzeug erhoht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und给他们 Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das

Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Zusätzliche Sicherheitshinweise

a) Schlieben Sie das Gerät nach Mogglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30 mA an.

h) Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgeführungen zu vermeiden.

c) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommt kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

d) Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Drahte oder sonstigen Fremdkörper.

e) Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.

f) Halten Sie das Kabel vom Schneidbereich fern. Wahrend des Arbeitsvorgangs kann das Kabel im Gebusch verdeckt sein und versehentlich durchtrennt werden.

g) Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschalte

tem Gerät. Ziehen Sie zusammen den Stecker aus der Steckdose.

Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

Sicherheitshinweise für Heckenscheren

WICHTIGVOR GEBRAUCH SORGFALTIG LESENFÜR IHRE UTERLAGEN AUFBEWAHREN

Vorbereitung

a) DIESE HECKENSCHERE KANN ERNSTHAFTE VERLETZUNGEN VERURSACHEN! Lesen Sie sorgfältig die Anweisungen zum korrekten Umgang, zur Vorbereitung, zur Instandhaltung, zum Starten und Abstellen der Heckensche. re. Machen Sie sich mit allen Stellteilen und der sachgerechten Benutzung der Heckenschere vertraut.

b) Kinder dürfen die Heckenschere niemals benutzen.

c) Vorsicht vor oberirdischen Stromleitungen.

d) Der Gebrauch der Heckenschere ist zu vermeiden, wenn sich Personen, vor allem Kinder, in der Nähe befinden.

e) Berührt die Schneideinrichtung einen Fremdkörper oder sollenen sich die Betriebsgeräusaiche verstärken oder die Heckenschere ungewöhnlich stark vibrieren, stellen Sie den Motor ab und halten Sie die Heckenschere zum Stillstandkommen. Ziehen Sie den Netzstecker und ergreifen Sie folgende Maßnahmen:

• auf Schäden überprüfen;

• auf lose Teile überprüfen und alle losen Teile befestigen;

-beschädigte Teile gegen gleichwertige Teile austauschen oder reparieren halten.

f) Tragen Sie geeignete Kleidung! Tragen Sie keine weite Kleidung oder Schmuck,

welcher von sich bewegenden Teilen erfasst werden kann. Es wird empfohlen, feste Handschuhe, rutschfeste Schuhe und Schutzbrille zu tragen.

g) Tragen Sie einen Gehorschutz und einen Augenschutz.
h) Um das Gerät im Notfall auszuschalten,
lassen Sie den Ein-/Ausschalter los.

Betrieb

a) Schalten Sie die Heckenschere aus undziehen Sie den Netzstecker vor:
- Reinigung oder Beseitigung einer Blockierung;
- Überprüfung, Instandhaltung oder Arbeitsen an der Heckenschere;
- Einstellung der Arbeitsposition der Schneideinrichtung;
- Wenn die Heckenschere unbeaufsichtigt bleibt.
b) Stellen Sie immer sicher, dass sich die Heckenschere ordnungsgemäß in einer der vorgegebenen Arbeitspositionen befindet, bevor der Motor gestartet wird.
c) Während des Betriebes der Heckenschere ist immer sicherzustellen, dass ein{sicherer Stand eingenommen wird, besonderss wenn Tritte oder eine Leiter benutzt werden.
d) Benutzen Sie die Heckenschere nicht mit einer defekten oder stark abgenutzten Schneideinrichtung.
e) Um eine Brandgebung zu vermindern, achten Sie darauf, dass der Motor frei von Ablagerungen und Laub ist.
f) Stellen Sie immer sicher, dass alle Griffe und Sicherheitseinrichtungen bei Gebrauch der Heckenschere angebaut sind. Versuchen Sie niemals, eine unvollständige Heckenschere oder eine mit nicht zulässigem Umbau zu benutzen.
g) Benutzen Sie immer beiden Höhe, wenn die Heckenschere mit zwei Griffen ausgerüstet ist.

h) Machen Sie sich stets vertraut mit ihrer Umgebung und achtEN Sie auf möglichche Gefahren, die Sie wegen der Geräusche der Heckenschere nicht horen konnen.

Wartung und Aufbewahrung

a) Wenn die Heckenschere zwecks Wartung, Inspektion oder Lagerung stillgesetz wird, schalten Sie den Motor aus,ziehen Sie den Netzstecker und vergewissern Sie sich, dass alle rotierenden Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie diese überprüfen, einstellen usw.
b) Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewährung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Verwenden Sie nur Originalteile.

Die Langstiel-Heckenschere kann wahlweise mit oder ohne den mittleren Rohrschaft (B 9) verwendet werden.

1. Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

Montage des mittleren Rohrschaftes (9) (optional):

1. Entfernen Sie die Abdeckkappe (23) am mittleren Rohrschaft (9).

Losen Sie den Drehstern (11). Schieber den mitlerten Rohrschaft (9) auf den Rohrschaft am Gerätege

hause (12) mit einer leichten Drehbewegung auf.

Der Sicherungsknopf (10) rastet damit ein. Fixieren Sie die beiden Rohrelemente mit dem Drehstern (11).

Verschrauben Sie den Drehstern (11) lediglich handfest! Dieutzung maximaler Handkraft beschadigt den Rohrschaft.

Montage des vorderen Rohrschaftes (6):

1. Entfernen Sie die Abdeckkappe (23) am vorderen Rohrschaft (6). Losen Sie den Drehstern (8/11). Schieber den sie den vorderen Rohrschaft (6) wahlweise auf den mittleren Rohrschaft (9) oder den Rohrschaft am Gerätegehause (12) mit einer leichten Drehbewegung auf. Der Sicherungsknopf (7) rastet damit ein. Fixieren Sie die beiden Rohrelemente mit dem Drehstern (8/11).

Verschrauben Sie den Drehstern (8/11) lediglich handfest! Dieutzung maximaler Handkraft beschädigt den Rohrschaft.

1. Setzen Sie den Rundgriff (13) auf den Rohrschaft am Gerätegehause (12) auf. Klappen Sie den Gegenhalter (24) des Rundgrif- fes an und verschrauben Sie ihn zusammen mit der Beilageschei- be (25) mit dem Drehstern (26).

Die Demontage erfolgt in umgekehrter Reihenfolge.

Inbetriebnahme

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung, Handschuhe, Augen-, Kopf- und Gehörschutz und Schnittfeste Arbeitssschuhe. Vergewisern Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Der Ein-/Aussalter und der Sicherheitschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor aussalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie daraufuf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt. Es besteht die Gefahr von Personen- und Sachschäden.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmen Tagen (z. B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.

Ausschwenken des Messerbalkens

1. Halten Sie den Messerbalken (A1) am Handgriff (5) zur Verstellung des Messerbalkens.

2. Entriegeln Sie den Sicherungshebel (3) und halten Sie diesen gedrückt.

3. Durch gleichzeitigen Druck auf den Rasthebel (4) lösen Sie die Fixierung des Messerbalkens (A1).

4. Jetzt konnen Sie den Messerbalken (A1) ausschwenken. Nutzen Sie die Raststufen und halten Sie den Rasthebel (4) Dort eingreifen. Es sind 9 Raststufen möglich.

5. Lassen Sie anschließend den Sicherungshebel (3) wieder los und achten Sie darauf, dass er wieder in seine Ausgangsposition zurückschnappt.

Schultergurt befestigen

Warning! Tragen Sie den Gurt niemals diagonal über Schulter und Brust sondern nur auf eine Schulter, dadurch konnen Sie in Gefahr das Gerät schnell vom Körper entfernen.

Legen Sie den Schultergurt um. Befestigen Sie den Karabinerhaken des Schultergurtes (A19) an der Trageose (A20) am Rohrschaft des Gerätes. Wahlen Sie die Gurtlänge so, dass sich der Karabinerhaken des Schultergurtes etwa auf Höhe ihrer Hüfte befindet.

Traceöse verschieben

Sie können die Trageöse (20) verschiben, um das Gewicht des Gerätes better zu verteilen.

Gegebenensmissen Sie hierfür den Softgriff (27) verschiben, durch Drehen und Schieben.

1. Losen Sie die Schraube (28) mit einem Innensechskantschluss (4 mm).
2. Ziehen Sie die Schraube (28) wieder leicht an.

3. Legen Sie den Schultergurt um und befestigen Sie das Gerät am Schultergurt. (Siehe „Schultergurt befestigen")

4. Verschieben Sie die Trageöse (20) so, dass das Gewicht des Gerätes ausgeglichen verteil ist.

5. Legen Sie das Gerät ab undziehen Sie die Schrauben (28) an.

Messerschutz entfernen

Drucken Sie den Messerschutz (A 21) and der mit „Parkside" gekennzeichneten Stelle zusammen und entfern den Sie diesen.

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einsatz darauf, dass das Gerät keine Gegenstände berührt.

1. Formen Sie aus dem Ende des Verlängungskabels eine Schlaufe und hängen Sie diese in die Zugentlastung (18) am Ende des Gerätegehäuses ein.
2. Schlieben Sie das Gerät an die Netzspannung an.
3. Zum Einsatzalten halten Sie den Sicherheitssschalter (15) gedrückt und drücken gleichzeitig den Ein-/Ausschalter (16). Die Heckenschere lauft mit hochster Geschwindigkeit. Sie konnen den Sicherheitssschalter (15) wieder loslassen.
4. Zum Ausschalten setzen Sie den Ein-/Ausschalter (16) wieder los.

Arbeiten mit der Heckenschere

Achten Sie beim Schneiden darüber, keine Gegenstände wie z. B. Drahtzäune oder Pflanzenstützen zu berühren. Dies kann zu Schaden am Messerbalken führen.

DEATCH

Um Augenverletzungen zu vermeiden, tragen Sie beim Arbeiten mit der Heckenschere die mitgelieferte Schutzbrille (A 22).
- Halten Sie das Gerät immer mit beiden Handen gut fest, mit einer Hand am hinteren Handgriff und mit der anderen Hand am vorderen Rundgriff (A 13). Daumen und Finger müssen die Handgriffe fest umschlieben.
- Überprüfen Sie den Schultergurt (A 19) auf eine angenehme Position, die Ihnend das Halten der Heckenschere erreichtert.
- Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Geräto fort aus,ziehen Sie den Netzstecker und entfernen dann den Gegenstand.
- Arbeiten Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. Achten Sie daraufuf, dass das Verlangerungskabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.
- Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt ist. Es besteht Verletzungsgefahr durch Stromschlag!

Gerät ablegen

• Legen Sie das Gerät mit dem Motorgehäuse zuerst auf dem Boden auf.
• Der Messerbalken (A 1) ist ohne Druck gegen den Boden abzulegen.
• Üben Sie grundsätzlich keinen statischen Druck auf den Messerbalken (A 1) aus.

Ausleger schwenken

tung!

Das Getriebegehäuse (A2) wird während des Betriebes heiß. Es besteht Verbrennungsgefahr. Berühren Sie nicht das Getriebegehäuse (A2) und die Verbindungsstelle zum vorderen Rohrschaft (A6).

1. Entsichertn Sie die Rasterhalterung durch Vorschieben des Sicherungsschiebers (14).
2. Zeitt konnen Sie den Rohrschaft wahlweise um 45^ / 90^ nach rechts oder links drehen (siehe Skala am Gerät).

Schnitttechniken

Schneiden Sie dicke Aste zuvor mit einer Astschere heraus.
- Der doppelseitige Messerbalken ermöglich den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
- Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.
Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelformig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
Um lange gerade Linien zu erhalten, empfi eht es sich Schnurre zu spannen.

Schnitthecken schneiden:

Es empfi ehtsich,Hecken in trapezahnlicher Form zu schneiden,um ein Verkahlen der unteren Aste zu verhindern.Dies entspricht dem naturlichen Pfl anzenwachstum und lasst Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe

reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschnitt aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenscheere mit der Wachstumsrichtung von unter nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dunnere Aste nach auBen, wodurch)dinne Stellen oder Licher entstehen konnen.
2. Schneiden Sie dann die Oberkante je nach Geschmack garage, dachfornig oder rund.
3. Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupttrieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Tribe werden auf die Hälfte gekappt.

Freiwachsende Hecken pflegen:

Frei wachsende Hecken besteht zwischen zwei keinen Formsschnitt, müssen aber regelmäßig gepflegt werden, damit die Hecke nicht zu hoch wird.

Sicheres Arbeitsen

Beachten Sie für den Gebrauch der Heckenschere auch die Bilder auf Seite 4.

• Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsichenen Standplatz.
• Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das konnte Sie selbst und andere gefährden.
• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Wechseln Sie regelmäßig ihre Arbeitsposition. Eine langere Benutzung des Gerätes kann zu vibrationsbedingten

Durchblutungsstörungen der Höhe führen (Weißfingerkrankheit). Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlangern. Achten Sie daraufuf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperatoren oder große Greifkräfte beim Arbeitsmen die Benutzungsdauer verringn.

Wartung und Reinigung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführten. Verwenden Sie nur Originalteile.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Tragen Sie beim Hantieren mit den Messern Handschuhe.

Führer Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

• Kontrollieren Sie die Heckenschere vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz der Schrauben im Messerbalken.
• Schneiden Sie nicht mit stumpfen oder abgenutzten Messern, da Sie sonst Motor und Getriebe Ihres Gerätes überlasten.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

DEATCH

• Halten Sie Lüftungsschlitze und Motorgehause des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Das Gerätarf weder mit Wasser abgespritzt werden noch in Wasser gelegt werden.
• Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angegeben.
• Halten Sie das Gerät stets sauber.
  Nach jeder Benutzung des Gerätes

müssen Sie das Messer reinigen (mit üligem Lappen);
den Messerbalken einolen mit Olkannchen oder Spray.

• Das Getriebe ist wartungsfrei.

Lagerung

Bewahren Sie das Gerät im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf. Lagern Sie das Gerät liegend oder gegen Umfallen gesichert.
- Sie können das Gerät zur Lagerung am Handgriff zur Verstellung des Messerbalkens (A1) aufhängen.

G Wandhalterung

Mit der Schlüssellochbohrung (29) an der Unterseite des Gerätes konnen Sie den Motorteil an der Wand aufhängen.

• Bringen Sie eine Schraube mit Hilfe von Dubeln an der Wunschposition einer Wand an.
• Der Schraubenkopf kann einen Durchmesser von 7 - 10 mm haben.

• Lassen Sie den Schraubenkopf mit ca. 10 mm Abstand zur Wand hervorstehen.

• Sie können das Gerät mit der Öffnung an der Unterseite an die Schraube ansetzen und das Gerät auf Anschlag nach untenziehen.

Achten Sie beim Bohrendarauf,keine Versorgungsleitungen zu beschädigen.Verwenden Sie geeigneteSuchgeräte,um diese aufzuspären oder behmen Sie einen Installationsplan zuHilfe.Kontakt mit Elektroleitungen kann zu elektrischemSchlag und Feuer,Kontakt einer Gasleitung zur Explosionfuhren.Beschädigungeiner Wasserleitung kann zuSachbeschädigung und elektrischem Schlag führn.

Transport

Transportieren Sie Ihr Gerät nie, so lange das Gerät lauft! Verletzungsgefahr!

Benutzen Sie beim Transportieren immer den Messerschutz (A21).
Tragen Sie das Gerät mit zwei Handen, jeweils mit einer Hand am hinteren Handgriff und mit der anderen Hand am vorderen Rundgriff (A13).

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmull.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallele konnen sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantié ab Kaufdatum.

Im Falle von Mängeln diesen Produkts stehen Ohnen gegen den Verkauf der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlandage wird als Nachweis fur den Kauf benoigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkts ein Materialoder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden konnen (z. B. Messerbalken) oder fur Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen/genau einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den

DEATCH

folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 315259) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.
• Ein als defekt erfasstes Produkt konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten lessen. Sie erstellt Ihnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:Bitte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Unfrei -per Sperrgut,Express oder mit sonstiger Sonderfracht-eingeschiedte Gerate werden nicht angenommen. Die Entsorgung ihrer defekten, eingesendeten Gerate führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.:[phone] E-Mail:[e-mail] IAN 315259

AT Service Osterreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [e-mail]
IAN 315259

CH Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [e-mail]
IAN 315259

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großbostheim
DEUTSCHLAND
www.grizzly-service.eu

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte telefonisch an das Service-Center (siehe „Service-Center" Seite 20). Halten Sie die unten genannten Bestellnummern bereit. Sollten weitere Ersatzteile erforderlich sein, entnahmen Sie die Teilenummeritte der Explosionszeichnung.

Pos. Explosionszeichnung	Bezeichnung	Bestell-Nr.
1 Rundgriff mit Drehstern	91102876
2 Schultergurt 72400021
43,44	Kohlebürstensatz	91102871

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Netzkabel, Leitung, Netzste-cker und Sicherung prüfen, ggf. Repa-ratur durch Elektrofachmann
	Ein-/Ausschalter (A16) defekt	Reparatur durch Service-Center
	Kohlebürsten abgenutzt
	Motor defekt
Gerät arbeitet mit Unter-brechungen	Netzkabel beschädigt	Netzkabel überprüfen, ggf. Wechsel durch unser Service-Center
	Internet Wackelkontakt	Reparatur durch Service-Center
	Ein-/Ausschalter (A16) defekt
Messer werden—heiß	Messer (A1) stumpf	Messerbalken (A1) schleifen oder aus-tauschen (Service-Center)
	Messer (A1) hat Scharten	Messerbalken (A1) überprüfen oder austauschen (Service-Center)
	Zu viel Reibung wegen feh-lender Schmierung	Messerbalken (A1) ölen

Content

Introduction 22

Intended Use. 23

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzlyy-service.eu

Sommaire

Introduction 38

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großbostheim
Allemagne
www.grizzly-service.eu

Inhoud

Inleiding 55

Gebruik 55

Technische gegevens 57

21 Beschermingskoker

22 Veiligheidsbril

23 Afdekkap

24 Tegenhouser

25 Onderlegring,

Draag gegen snij dwonden beschernende handschoenen.

Omstaande Personen mogen nicht in de gevarenzone komen.

Beschermingsklasse II

Snij lengte

2) Elektrische veiligkeit:

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Duitsland

www.grizzly-service.eu

Spis tresci

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
DE-63762 Großbostheim
NIEMCY
www.grizzly-service.eu

Obsah

Uvod. 91

Učel použití 91

Obecný popis. 92

Objemdodávky 92

Preehled 92

Popis fungkci 92

Technická data. 92

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Nemecko

www.grizzly-service.eu

Obsah

Uvod. 107

Učel použitia 107

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Nemecko

www.grizzly-service.eu

DE AT CH	Original EG-Konformitätserklärung
Hiermit bestätigten wir, dass die Langstiel-Heckenschere Baureihe PHSL 900 A1 Seriennummer 201905000001 - 201905072920folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1:2009+A11:2010EN ISO 10517:2009+A1:2013 • EN ISO 12100:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
Zusätzlich wird entsprechend der Gerauschemissionsrichtlinie 2000/14/EC bestätig:Schalleistungspegel:Garantiert: 103 dB(A);Gemessen: 100,9 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. III / 2000/14/EC
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstäder Straße 2063762 Großostheim, 10.05.2019Germany	Christian FrankDokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Stand der Informationen - Last Information

Update · Version des informations

Stand van de informatie · Stan informaci ·

Stay informaci · Stay informaci:

03/2019 · Ident-No.: 75021087032019-8
