Typ produktu	Robotická kosačka na batériu
Značka	Kärcher
Model	RLM 4
Maximálna plocha kosenia	500 m²
Maximálny sklon	45% (24°)
Výška kosenia	25 až 55 mm (nastaviteľné manuálne)
Typ batérie	Integrovaná lítium-iónová (užívateľom nevyberateľná)
Výdrž batérie	Približne 60 minút (podľa podmienok)
Doba nabíjania	Približne 60 minút
Elektrické napájanie	Napájací adaptér 100-240 V ~ 50/60 Hz
Dĺžka dodávaného obvodového kábla	100 m
Programovateľné vstupné body	Až 4
Dažďový senzor	Áno, s nastaviteľnou citlivosťou a oneskorením
Senzor zdvihu a náklonu	Áno, automaticky zastaví nože
Ochrana proti krádeži	PIN a PUK kód
Eko režim	Áno, zníženie spotreby a hluku
Program kosenia	Týždenný program, kosenie okrajov a vedľajších plôch
Údržba	Pravidelné čistenie, výmena žacích nožov
Záruka	2 roky (podľa právnych podmienok)

Často kladené otázky - RLM 4 Kärcher

Ako nainštalovať obvodový kábel?

Obvodový kábel musí byť položený v neprerušenej slučke v smere hodinových ručičiek. Upevnite ho záhradnými kolíkmi alebo ho zahrabte do hĺbky max. 10 cm. Vyhnite sa kríženiu káblov a dodržujte odstup najmenej 20 cm od prekážok.

Čo robiť, ak displej zobrazuje 'Žiadny signál slučky' (CN007)?

Skontrolujte LED diódy na nabíjacej stanici. Ak zelená LED bliká alebo nesvieti, skontrolujte napájanie a celistvosť obvodového kábla. Odpojte a znova pripojte napájací adaptér. Ak je kábel poškodený, vymeňte ho.

Ako vykonať automatickú kalibračnú jazdu?

Umiestnite robota do vnútra kosenia, aspoň 1 m vľavo a 1 m pred nabíjacou stanicou, otočeného smerom k obvodovému káblu. Stlačte START. Robot prejde dvakrát cez kábel, aby zmeral signál, a potom sa vráti do nabíjacej stanice.

Kedy je potrebné vymeniť žacie nože?

Vymeňte nože, ak sú opotrebované alebo zdeformované. Nože možno otočiť o 180° na predĺženie ich životnosti. Používajte výhradne originálne diely Kärcher.

Ako nastaviť dažďový senzor?

Prejdite do menu 'Nastavenia' > 'Dažďový senzor'. Môžete zapnúť/vypnúť senzor, nastaviť oneskorenie (čas čakania po zaschnutí senzora) a citlivosť (nízka, stredná, vysoká).

Čo znamená chybový kód CN002 (Senzor zdvihu)?

Senzor zdvihu sa aktivoval, pretože robot bol zdvihnutý alebo narazil na prekážku. Odstráňte prekážku a položte robota na rovný povrch. Správu je potrebné manuálne potvrdiť.

Ako naprogramovať kosenie?

V menu 'Programy' > 'Týždenný program' vyberte každý deň a nastavte časy začiatku a konca, typ kosenia (normálne alebo okraje) a vstupné body. Potvrďte tlačidlom 'Uložiť'.

Batéria sa nenabíja: čo robiť?

Vyčistite nabíjacie kontakty na robotovi a stanici. Uistite sa, že robot je správne umiestnený na stanici. Skontrolujte, či je stanica napájaná (svieti žltá LED). Ak problém pretrváva, kontaktujte zákaznícky servis.

Je možné kosiť vedľajšiu plochu?

Áno, preneste robota manuálne na vedľajšiu plochu (ohraničenú rovnakým káblom). Zapnite ho, prejdite do 'Nastavenia' > 'Kosiť vedľajšiu plochu', nastavte čas kosenia a spustite.

Ako chrániť robota v zime?

Úplne nabite batériu, vyčistite robota, uložte ho na suchom a mrazuodolnom mieste. Pre nabíjaciu stanicu ju odpojte a tiež uložte, alebo použite dodávaný zimný kryt na ochranu nabíjacieho kontaktu.

NÁVOD NA OBSLUHU RLM 4 Kärcher

2.2 Robotická kosačka

C. Súčiastka

2.8 Integrovaný akumulátor

3.2 Možné chybné použitie

4.3 Príprava kosených oblastí

Integrovaný akumulátor je pri dodaní čiastočne nabitý. Za bežnej prevádzky sa akumulátor prístroja automaticky pravidelne nabíja.

UPOZORNENIE

Pred prvým použitím akumulátor úplne nabite. Akumulátor je možné skladovať v akomkoľvek stave nabitia. Prerušenie nabíjania akumulátor nepoškodzuje.

Akumulátor možno nabíjať len v prípade, že je prístroj zapnutý.

1. Prístroj (08/1) postavte do nabíjacej stanice (08/3) tak, aby sa kontaktné plochy prístroja dotýkali nabíjacích kontaktov nabíjacej stanice.
2. Prístroj zapnite tlačidlom ON OFF
3. Displej na prístroji zobrazí „Akumulátor sa nabíja“. Ak nie: pozri kapitolu 13 „Pomoc pri poruchách“, strana 219.

5.2 Vykonanie základných nastavení

1. Prístroj postavte v kosenej ploche do východiskovej polohy:

min. 1 m vľavo a 1 m pred nabíjacou stanicou. Prednou stranou smerom k vymedzovaciemu káblu

Zahájenie kalibračnej jazdy

Aktivácia dažďového senzora.

neboveakt.：0

Deaktivácia dažďového senzora.

Cez zimu resp. ak má byť mimo prevádzky dlhšie ako 30 dní, prístroj správne uložte.

1. Akumulátor úplne nabite (pozri Kapitola 5.1 "Nabitie akumulátora (08)", strana 209).
2. Prístroj dôkladne vyčistite (pozri Kapitola 9.1 "Čistenie", strana 215).
3. Uloženie prístroja:

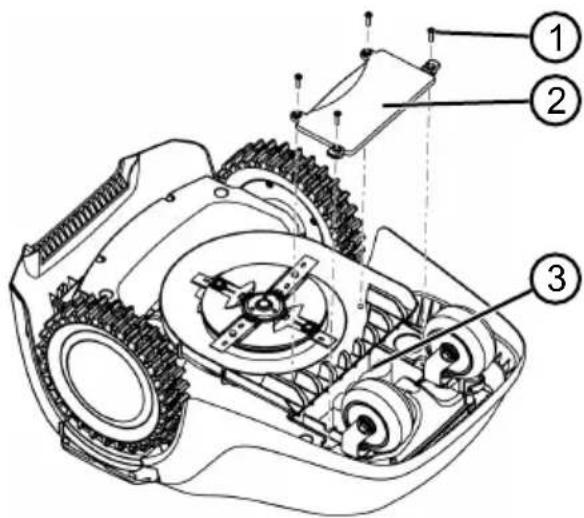

Pri likvidácii prístroja akumulátor vyberte

Pred likvidáciou prístroja je potrebné integrovaný akumulátor vybrať a zlikvidovať ho samostatne ekologicky.

5.1 Nabitie akumulátora (08) 240 5.2 Uskutočnenie základných nastavení 240 5.3 Nastavenie výšky kosenia 240 5.4 Uskutočnenie automatického kalibračného pohybu 240

6 Obsluha 241

6.1 Ručné spustenie prístroja 241 6.2 Prerušenie kosenia 241 6.3 Kosenie vedľajších plôch (01/NF) 242

7 Nastavenia 242

7.1 Vyvolanie nastavenia - Všeobecne 242 7.2 Aktivácia/deaktivácia tónov tlačidiel 242 7.3 Aktivácia/deaktivácia režimu Eco 242 7.4 Nastavenie snímača dažďa 242 7.5 Nastavenie programu kosenia 243

7.5.1 Nastavenie programu kosenia – všeobecne 243 7.5.2 Nastavenie vstupných bodov 243 7.5.3 Nastavenie časov kosenia 244

7.6 Kosenie okraja pri ručnom spustení 244 7.7 Nastavenie kosenia vedľajších plôch 244 7.8 Nastavenie kontrastu displeja 245 7.9 Ochrana nastavenia 245 7.10 Nová kalibrácia 245 7.11 Obnovenie výrobných nastavení 245

8 Zobrazenie informácií 245 9 Údržba a starostlivosť 245

9.1 Čistenie 246 9.2 Pravidelná kontrola 246 9.3 Výmena rezného noža 247

10 Preprava 247 11 Skladovanie 248

11.1 Uskladnenie robotickej kosačky 248 11.2 Uskladnenie nabíjacej stanice 248 11.3 Prezimovanie ohraničujúceho kábla 248

13.1 Korekcie chýb prístroja a manipulácie 250 13.2 Kódy a odstránenie chýb 251

14 Záruka 255 15 EÚ vyhlásenie o zhode 255

1 O TOMTO NÁVODE NA OBSLUHU

Nemecká verzia je originálny návod na použitie. Všetky ostatné jazykové verzie sú preklady originálneho návodu na použitie. - Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádzky starostlivo prečítali tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezporuchové zaobchádzanie. Návod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečítať, keď budete potrebovať nejakú informáciu k zariadeniu. Zariadenie odovzdávajte ďalším osobám len spolu s týmto návodom na obsluhu. - Prečítajte si a dbajte na bezpečnostné a výstražné upozornenia.

1.1 Vysvetlenie symbolov a signálnych slov

NEBEZPEČENSTVO!

Upozornenie na bezprostredne hroziacu nebezpečnú situáciu, ktorá má – v prípade, že sa jej nepredíde – za následok smrť alebo ťažké zranenie.

VAROVANIE!

Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mať – v prípade, že sa jej nepredíde – za následok smrť alebo ťažké zranenie.

POZOR!

Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mať - v prípade, že sa jej nepredíde - za následok ľahké alebo stredne ťažké zranenie.

POZOR!

Upozornenie na situáciu, ktorá by mohla mať - v prípade, že sa jej nepredíde - za následok vecné škody.

UPOZORNENIE

Špeciálne pokyny pre lepšiu zrozumiteľnosť a zaobchádzanie.

2 POPIS VÝROBKU

Táto dokumentácia popisuje plnoautomatickú robotickú kosačku s akumulátorovým pohonom, ktorá sa po trávniku pohybuje samostatne. Výška kosenia sa dá prestaviť.

2.1 Rozsah dodávky

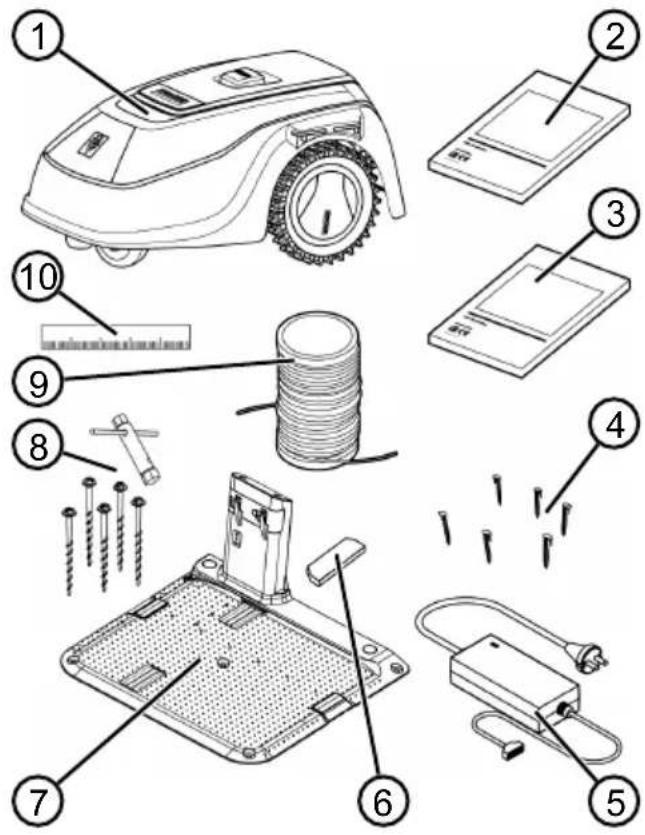

Rozsah dodávky zahŕňa tu uvedené položky. Skontrolujte, či dodávka obsahuje všetky tieto položky:

Č. Konštrukčná Čast'

1 Robotická kosacka

2 Krátky námod

3 Námod na použitie

4 Upevnovacie kolíky (90 ks)

5 Elektrický napajací modul

6 Zimné kryt

7 Nabíjacia stanica

8 Upevnovacie skrutky (5 ks) so skrutko- vačom

9 Ohraničujúci kábel (100 m)

10 Kartónové pravítko

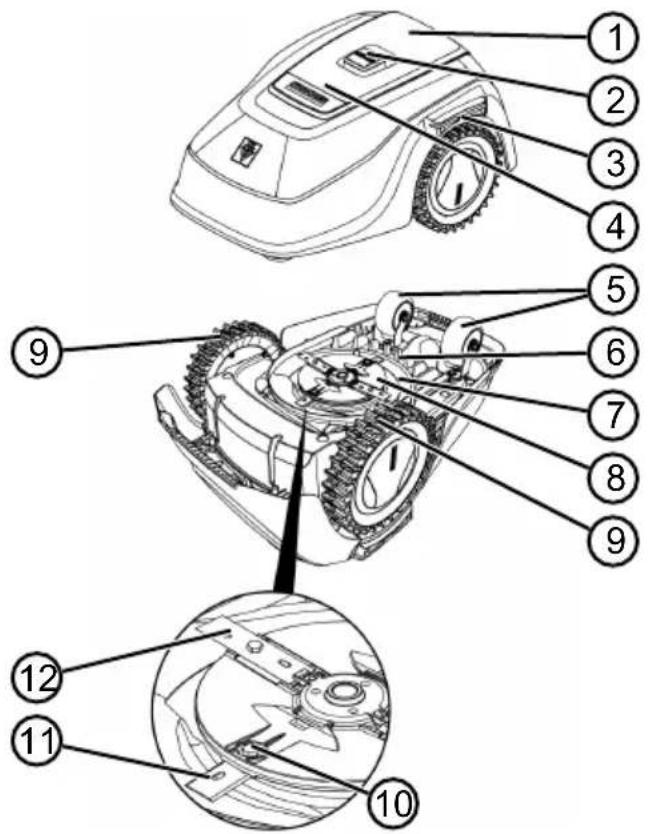

1 Ovládacia plocha s displejom (zakrytá) 2 Tlačidlo STOP (Okamžite zastaví prístroj a rezný nôž do 2 s) 3 Nabíjacie kontakty 4 Prestavenie výšky (ležiace vo vnútri) 5 Predné kolieska (otočné) 6 Šachta akumulátora 7 Kryt rezného noža 8 Tanier noža 9 Hnacie koleso 10 Upevňovacia skrutka 11 Priestorový nôž 12 Rezný nôž

2.3 Symboly na zariadení

Symbol Význam

Tretie osoby nepúšťajte do nebezpečnej oblasti!

Buďte mimoriadne opatrní pri manipulácii!

Ruky a nohy držte mimo dosahu rezného nástroja!

2 Dažďový senzor: Zaregistruje dážď (pozri Kapitola 7.4 "Nastavenie snímača dažďa", strana 242).

3 Displej: Ukazuje aktuálny prevádzkový stav zariadenia, názov zvoleného menu, jeho položky a ponuku funkcií (pozri Kapitola 2.5 "Displej", strana 230).

4

Smerové tlačidlá): Výber položiek menu, zvýšenie a zníženie číselných hodnôt, voľba medzi nastaveniami.

5

(START STOP) (Tlačidlo štart/stop): Ručné spustenie kosenia, resp. okamžité opätovné spustenie kosenia po stlačení tlačidla

6

Funkčné tlačidlá): Vyvolanie funkcie, ktorá sa zobrazí na displeji práve nad tlačidlom.

7

ON (Tlačidlo zap./vyp.): Zapnutie a vypnutie prístroja.

8

(Tlačidlo menu): Otvorenie hlavného menu

2.5 Displej

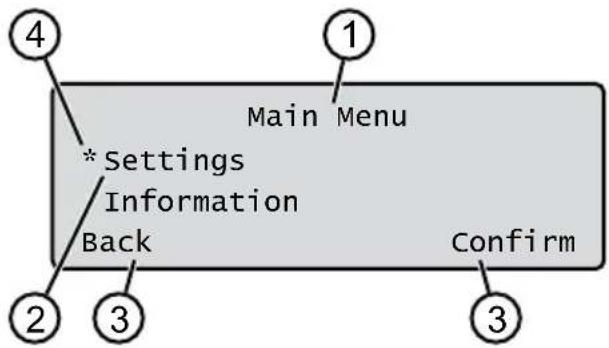

Č. Zobrazenie

1 Názov zvolenej menu (tu: Main Menu)

2 Položky menu: Zobrazia sa vždy len dve položky menu (tu: Settings a Infor- mation). Tlačidlo slu na zo- brazenie d'alsich položiek menu.

3 Funkcie pre zvolenú položku menu (tu: Settings). Tlačidlo slu na otvorenie funkci.

4 Hvizdicka pre označenie zobrazenej položky menu (tu: Settings)

2.6 Štruktúra menu

Main Menu	Programs	Weekly Program gezvi Kapitola 7.5 "Nastavenie programu kosenia", strana 243
		Entry Point gezvi Kapitola 7.5.2 "Nastavenie vystupnych bodov", strana 243
		Program Info gezvi Kapitola 8 "Zobrazenie informáci", strana 245
	Settings	Time gezvi Kapitola 5.2 "Uskutočnenie základnych nastavení", strana 240
		Date gezvi Kapitola 5.2 "Uskutočnenie základnych nastavení", strana 240
		Language gezvi Kapitola 5.2 "Uskutočnenie základnych nastavení", strana 240
		PIN-Code gezvi Kapitola 5.2 "Uskutočnenie základnych nastavení", strana 240
		Key clicks gezvi Kapitola 7.2 "Aktivácia/deaktivácia tönov tlacidiel", strana 242
		Režim Eco Aktivácia/deaktivácia režimu Eco
		Rain sensor gezvi Kapitola 7.4 "Nastavenie snímača dažd'a", strana 242
		After rain delay gezvi Kapitola 7.4 "Nastavenie snímača dažd'a", strana 242
		Rain sensitive gezvi Kapitola 7.4 "Nastavenie snímača dažd'a", strana 242
		Margin mowing gezvi Kapitola 7.6 "Kosenie okraja pri ručnom spus- tení", strana 244
		Sub zone active/disabled gezvi Kapitola 7.7 "Nastavenie kose- nia vedlajšich ploch", strana 244
		Display contrast gezvi Kapitola 7.8 "Nastavenie kontrastu disple- ja", strana 245
		Safety settings gezvi Kapitola 7.9 "Ochrana nastavenia", strana 245
		Reset calibration gezvi Kapitola 7.10 "Nová kalibrária", strana 245
		Factory reset gezvi Kapitola 7.11 "Obnovenie vyrobnych nastaven- ni", strana 245
	Informa- tion	Blades service gezvi Kapitola 8 "Zobrazenie informáci", strana 245
		Hardware gezvi Kapitola 8 "Zobrazenie informáci", strana 245
		Software gezvi Kapitola 8 "Zobrazenie informáci", strana 245
		Program Info gezvi Kapitola 8 "Zobrazenie informáci", strana 245
		Failures gezvi Kapitola 8 "Zobrazenie informáci", strana 245

2.7 Nabíjacia stanica

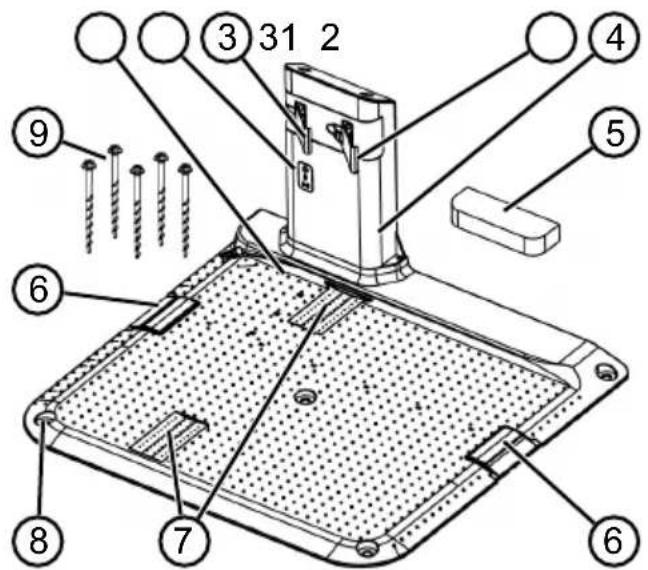

Č. Konštrukčná Čast'

1 Základná plošina

2 LED kontrolky pre zobrazenie stavu

3 Kontakt pre nabíjanie

4 Konzola s nabíjačkou

5 Zimné kryt

6 Šachta pre kábel

7 Priehlbina pre kolesá

8 Otvory pre upevnovacie skrutky (9)

9 Upevnovacie skrutky

2.8 Integrovaný akumulátor

Akumulátor je pevne zabudovaný v prístroji a používateľ ho nesmie vymieňať.

UPOZORNENIE

Pred prvým použitím akumulátor úplne nabite. Akumulátor sa môže nabíjať v akomkoľvek stave nabitia. Prerušenie nabíjania akumulátora neškodí.

Akumulátor sa smie nabíjať iba, ak je prístroj zapnutý.

Integrovaný akumulátor je pri dodaní čiastočne nabitý. V normálnom režime prevádzky sa akumulátor pravidelne nabíja. Za týmto účelom sa prístroj vracia späť do nabíjacej stanice. Integrovaná kontrolná elektronika pri dosiahnutí 100% stavu nabitia automaticky ukončí nabíjanie.

Nabíjanie funguje len pri dobrom kontakte nabíjacích kontaktov nabíjacej stanice s kontaktnými plochami prístroja. Pri teplotách nad 45°C zabudované ochranné zapojenie zabráni nabíjaniu akumulátora. Tým sa zabráni zničeniu akumulátora. Ak sa napriek plnému nabitiu podstatne skráti prevádzková doba akumulátora, akumulátor musí byť vymenený za nový originálny akumulátor u odborného predajcu, technika alebo servisného partnera spoločnosti Kärcher. Ak sa z dôvodu starnutia alebo príliš dlhého skladovania akumulátora vybije pod výrobcom stanovenú medznú hodnotu, nedá sa viac nabiť. Akumulátor a kontrolnú elektroniku nechajte skontrolovať a príp. vymeniť u odborného predajcu, technika alebo servisného partnera spoločnosti Kärcher. Stav akumulátora sa zobrazuje na displeji. Stav akumulátora skontrolujte cca po 3 mesiacoch skladovania. Na tento účel prístroj zapnite a odčítajte stav akumulátora. Ak je akumulátor nabitý na cca 30 % alebo menej, postavte prístroj do nabíjacej stanice a zapnite ho, aby sa akumulátor mohol nabíjať. Ak bola nabíjacia konzola odstránená z nabíjacej stanice kvôli založeniu prístroja (pozri Kapitola 11.2 "Uskladnenie nabíjacej stanice", strana 248), túto opäť namontujte v opačnom poradí a nabíjaciu stanicu pripojte k elektrickej sieti. V prípade, že z prístroja uniká elektrolyt: Požiadajte servisné stredisko spoločnosti Kärcher o opravu prístroja! V prípade, že bol akumulátor z prístroja vybratý: Ak unikajúci elektrolyt zasiahne zrak alebo ruky, okamžite ich vypláchnite vodou. Okamžite vyhľadajte lekára!

2.9 Opis funkcie

Pohyb po trávniku

Prístroj sa samostatne pohybuje v priestore kosenia ohraničenom pomocou ohraničujúceho kábla. Orientácia prístroja sa uskutočňuje pomocou snímačov, ktoré rozpoznávajú magnetické pole ohraničujúceho kábla.

Ak prístroj narazí na prekážku, zostane stáť a pohybuje sa iným smerom ďalej. Ak prístroj rozpozná vlhkosť, automaticky sa vráti späť do nabíjacej stanice. Ak sa prístroj dostane do situácie, v ktorej nie je možná jej prevádzka, na displeji sa zobrazí príslušné hlásenie.

Režimy prevádzky kosenie a nabíjanie

Fázy kosenia sa neustále striedajú s fázami nabíjania. Ak sa pri kosení zníži nabitie akumulátora až po určitú hodnotu (zobrazenie: 0%), prístroj sa vracia pozdĺž ohraničujúceho kábla späť k nabíjacej stanici.

Pre režim prevádzky kosenie sú k dispozícii predbežne nastavené programy kosenia, ktoré obsahujú aj funkciu kosenia plochy aj okrajov. Tieto programy kosenia je možné meniť.

Pri každom naštartovaní motora na kosenie sa zmení smer jeho otáčania, v dôsledku čoho sa zdvojnásobí životnosť rezného noža.

3 BEZPEČNOSŤ

Tento prístroj je určený výlučne pre použitie v súkromnej oblasti. Na každé iné použitie, ako aj na nedovolené prestavby a nadstavby sa pozerá ako na použitie v rozpore s účelom a má za následok prepadnutie záruky, ako aj stratu zhody (označenie CE) a odmietnutie akejkoľvek zodpovednosti voči škodám používateľa alebo tretej osoby zo strany výrobcu.

Hranice použitia prístroja sú:

Max. plocha: 500m² Max. stúpanie/spád: 45% (24°) Max. bočná šikmá poloha: 45% (24°) Teplota:

Nabíjanie: 0 - 45°C Kosenie: 0 - 55° C

3.2 Možné chybné použitie

Tento prístroj nie je vhodný na použitie vo verejných zariadeniach, parkoch, športoviskách, ako aj v poľnohospodárstve a v lesnom hospodárstve.

3.3 Bezpečnostné a ochranné zariadenia

VAROVANIE! Nebezpečenstvo zranenia

Chybné a mimo prevádzku uvedené bezpečnostné a ochranné zariadenia môžu viesť k vážnym zraneniam.

Prístroj sa dá spustiť len zadaním PIN (Personal Identification Number - Osobné identifikačné číslo). Tým sa zabráni zapnutiu neoprávnenými osobami. Výrobcom nastavený PIN-kód je 0000. PIN-kód môžete zmeniť, pozri Kapitola 5.2 "Uskutočnenie základných nastavení", strana 240.

Ak zadáte 3-krát po sebe nesprávny PIN-kód, musíte zadať PUK-kód (Personal Unlocking Key - Osobné odomykací kľúč). Keď zadáte nesprávny PUK-kód, pred ďalším zadaním musíte počkať 24 hodín.

Zadávanie kódov PIN a PUK slúži aj ako poistka proti krádeži:

PIN a PUK chránia pred prístupom nepovolaných osôb.

3.3.2 Snímače

Prístroj je vybavený viacerými bezpečnostnými snímačmi. Po vypnutí bezpečnostným snímačom sa už viac automaticky opätovne nezapne. Na displeji sa zobrazí hlásenie poruchy a toto sa musí potvrdiť. Je potrebné odstrániť dôvod aktivácie snímača.

Snímač zdvíhania

Ak sa prístroj v priebehu prevádzky zdvihne za teleso skrine, pohon pojazdu sa vypne a rezné nože sa zastavia.

Snímače nárazu na rozpoznanie prekážky

Prístroj je vybavený snímačmi, ktoré v prípade kontaktu s prekážkami sa postarajú o to, aby sa zmenil smer pohybu. Pri náraze na prekážku sa horná časť telesa skrine mierne posunie a aktivuje sa snímač nárazu.

Ak sa v smere pohybu dosiahne stúpanie alebo spád alebo bočná šikmá poloha 24° (45%), prístroj sa otočí, resp. zmení svoj smer pohybu.

Snímač dažďa

Prístroj je vybavený snímačom dažďa, ktorý v aktívnom stave počas dažďa preruší kosenie a postará sa o to, aby sa prístroj vrátil späť do nabíjacej stanice.

UPOZORNENIE

Prístroj sa dá spoľahlivo používať v bezprostrednom susedstve s inými robotickými kosačkami. Signál použitý v ohraničujúcom kábli zodpovedá štandardu definovanému EGMF (Zväz európskych výrobcov záhradných prístrojov) týkajúcemu sa elektromagnetických emisií.

■ Prístroj nesmú používať mladiství do 16 rokov, osoby s obmedzenými telesnými, zmyslovými alebo duševnými

schopnosťami, resp. s nedostatkom skúseností a vedomosťami a ani osoby, ktoré nepoznajú návod na prevádzku. Rešpektujte bezpečnostné predpisy týkajúce sa minimálneho veku používateľa, eventuálne platné v danej krajine. Zariadenie neobsluhujte pod vplyvom alkoholu, drog alebo liekov.

3.4.2 Osobné ochranné prostriedky

Noste predpísaný odev a ochranné prostriedky, aby sa predišlo zraneniam. Osobné ochranné prostriedky tvoria:

dlhé nohavice a pevná obuv. Pri údržbe a ošetrovaní: ochranné rukavice.

3.4.3 Bezpečnosť osôb a zvierat

Vo verejne prístupných areáloch je potrebné okolo priestoru kosenia umiestniť výstražné upozornenia s nasledujúcim obsahom:

POZOR!

Nepribližujte sa k prístroju! Dávajte pozor na deti!

• Počas prevádzky zabezpečte, aby sa v blízkosti prístroja alebo na prístroji nenachádzali deti alebo osoby a aby sa s prístrojom nehrali. Sedenie na prístroji a zasahovanie do rezných nožov je zakázané! Telo a oblečenie udržiavajte v dostatočnej vzdialenosti od rezného nástroja.

3.4.4 Bezpečnosť zariadenia

Pred použitím sa uistite, že sa v pracovnej oblasti prístroja nenachádzajú žiadne predmety (napr. konáre, kusy skla, kovu alebo odevu, kamene, záhradný nábytok, záhradkárske potreby alebo hračky). Tieto môžu rezné nože prístroja poškodiť alebo môžu byť prístrojom poškodené. Prístroj používajte len, ak sú splnené nasledujúce podmienky:

Zariadenie nie je znečistené. - Prístroj nevykazuje žiadne poškodenie alebo opotrebenie. Všetky ovládacie prvky sú funkčné. Nabíjacia stanica a napájací modul, ako aj ich elektrické prípojky sú nepoškodené a fungujú.

Chybné diely vždy vymeňte za originálne náhradné diely výrobcu. Ak je poškodený, zariadenie nechajte opraviť. - Používateľ prístroja je zodpovedný za škody prístroja spôsobené inými osobami alebo ich vlastníctvom.

3.4.5 Bezpečnosť elektrických súčastí

• Prístroj nikdy neprevádzkujte, ak je súčasne na trávniku v prevádzke postrekovacie zariadenie. Zariadenie neostrekujte vodou. Zariadenie neotvárajte.

4 MONTÁŽ

4.1 Vybalenie prístroja

1. Opatrne otvorte obal.
2. Všetky komponenty opatrne vyberte z obalu a skontrolujte, či sa v priebehu prepravy nepoškodili. Upozornenie: V prípade poškodenia počas prepravy okamžite informujte podľa záručných podmienok vášho odborného predajcu technika alebo servisného partnera spoločnosti Kärcher.
3. Skontrolujte obsah dodávky, pozri Kapitola 2.1 "Rozsah dodávky", strana 228.

V prípade, že sa má prístroj ďalej odoslať, uschovajte originály obal a sprievodné dokumenty. Tieto budú potrebné aj pri odoslaní späť.

4.2 Plánovanie oblastí kosenia (01)

najkratšia možná cesta k najväčšej kosenej ploche rovný podklad chránený pred priamym slnečným žiarením a silným poveternostným vplyvom možnosť pripojenia elektrického napájania

voľný prístup k robotickej kosačke

Uloženie ohraničujúceho kábla (01)

Ohraničujúci kábel musí byť uložený v neprerušenej slučke v smere pohybu hodinových ručičiek.

Koridory medzi priestormi kosenia (01/h)

Koridor je úzke miesto v ploche trávnika a môže slúžiť na spojenie dvoch plôch kosenia.

Hlavná plocha a vedľajšia(e) plocha(y) (01)

Hlavná plocha (01/HF): Je plocha trávnika, v ktorej sa nachádza nabíjacia stanica a ktorá môže byť kosená prístrojom automaticky po celej ploche. Vedľajšia plocha (01/NF): V prípade trávnika, na ktorý sa prístroj nemôže dostať z hlavnej plochy, prístroj presuňte na túto vedľajšiu plochu ručne. Vedľajšie plochy sa môžu spracovať v ručnom režime prevádzky.

Hlavné ako aj vedľajšie plochy sú ale ohraničené tým istým, neprerušeným ohraničujúcim káblom.

Poloha vstupných bodov (01/X0 - 01/X3)

Prístroj sa v stanovenom čase kosenia presunie pozdĺž ohraničujúceho kábla až k stanovenému vstupnému bodu a tam začne kosiť.

Pomocou výstupných bodov môžete stanoviť, ktoré oblasti plochy kosenia majú byť častejšie pokosené.

4.3 Príprava priestorov na kosenie

1. Skontrolujte, či je plocha trávnika väčšia ako plošný výkon prístroja. Pri príliš veľkej ploche trávnika vzniká nerovnomerne pokosený trávnik. Prípadne zmenšite kosenú plochu trávnika.
2. Pred montážou nabíjacej stanice a ohraničujúceho kábla, ako aj uvedením prístroja do prevádzky: Trávnik pokoste kosačkou tak, aby ste dosiahli malú výšku trávy.
3. Z trávnika odstráňte prekážky alebo ich ohraničte ohraničujúcim káblom (pozri kapitolu 4.5.3 "Ohraničenie prekážok", strana 238):

Ploché prekážky, ktoré môžu byť prejdené a mohli by poškodiť rezné nože (napr. ploché kamene, ohraničenia plochy trávnika pri terasách alebo cestách, dlažby, obrubníky atď.). Jamy a vyvýšeniny v ploche trávnika (napr. kopky po krtkovi, diery po škodcoch, odrezané kmene, popadané ovocie atď.) Strmé vyvýšeniny alebo spády viac ako 45 % (24°)

Vodné plochy (napr. jazierka, potôčiky, bazény atď.) a ich ohraničenie od plochy trávnika. Kríčky a živé ploty, ktoré môžu byť širšie

4.4 Inštalácia nabíjacej stanice (03/a)

1. Nabíjaciu stanicu (01/1) umiestnite do pravého uhla voči plánovanej polohe ohraničujúceho kábla nižšie uvedeným spôsobom:

zarovno so zemou (skontrolujte vodováhou), priamy rovný nájazd, zjazd bez naklonenia (po následnom dotiahnutí upevňovacích skrutiek sa nabíjacia konzola nesmie ohnúť alebo nakloniť). Pri umiestnení vedľa steny: minimálna vzdialenosť 5 cm

1. Pripevnite nabíjaciu stanicu (03/2) k podlahe pomocou piatich upevňovacích skrutiek (03/1).

4.5 Inštalácia ohraničujúceho kábla

UPOZORNENIE

Ak je dodaný ohraničujúci kábel príliš krátky, môžete si zabezpečiť predlžovací kábel u odborného predajcu, technika alebo servisného partnera spoločnosti Kärcher.

4.5.1 Pripojenie ohraničujúceho kábla k nabíjacej stanici (03/b)

1. Vytiahnite ohraničujúci kábel (03/4) z balenia.
2. Odstráňte kryt šachty pre kábel (03/3) na prípojke (03/A).
3. Koniec ohraničujúceho kábla (03/6) odizolujte a zasuňte do svorky (03/7).
4. Zatvorte svorku.
5. Ohraničujúci kábel vyveďte zo šachty pre kábel cez priechodky na odľahčenie od ťahu (03/5) s ponechaním rezervy.

UPOZORNENIE

Ponechaná rezerva kábla môže neskôr slúžiť na menšie korektúry polohy kábla.

4.5.2 Uloženie ohraničujúceho kábla (01)

Ohraničujúci kábel je možné uložiť na trávnik alebo aj do 10 cm pod zem. Uloženie pod zem by mal vykonať odborný predajca.

Oba varianty je možné vzájomne kombinovať.

POZOR!

Nebezpečenstvo poškodenia ohraničujúceho kábla

Ak sa ohraničujúci kábel poškodí alebo preruší, prenos riadiacich signálov do prístroja nie je možný. V takom prípade sa musí ohraničujúci kábel opraviť alebo vymeniť. Ohraničujúce káble si môžete zaobstarať u spoločnosti Kärcher.

• Ohraničujúci kábel vždy uložte priamo na zem. V prípade potreby zaistite prídavným klincom do trávnika. Pri prekladaní a počas používania chráňte ohraničujúci kábel pred poškodením. V blízkosti ohraničujúceho kábla nekopte a nevertikutujte.
• Ohraničujúci kábel v pravidelných intervaloch upevnite pomocou klincov do trávnika alebo pod zem (do hĺbky max. 10 cm).
• Ohraničujúci kábel uložte okolo prekážky: pozri Kapitola 4.5.3 "Ohraničenie prekážok", strana 238.
• Vytvorte koridory medzi jednotlivými plochami kosenia: pozri Kapitola 4.5.4 "Ohraničenie koridorov (01/h)", strana 238.
• Ohraničte príliš veľké stúpania alebo spády: pozri Kapitola 4.5.5 "Ohraničenie spádu", strana 238.
• Vytvorte rezervy kábla: pozri Kapitola 4.5.6 "Vytvorenie rezervy kábla (07)", strana 238.
• Po úplnom uložení ohraničujúceho kábla ho pripojte k pripojke (03/b) nabíjacej stanice: pozri Kapitola 4.5.1 "Pripojenie ohraničujúceho kábla k nabíjacej stanici (03/b)", strana 237.

4.5.3 Ohraničenie prekážok

Podľa okolia pracovného priestoru je potrebné uložiť ohraničujúci kábel v rôznych vzdialenostiach od prekážok. Pre zistenie správnej vzdialenosti použite pravítko, ktoré je možné vybrať z obalu.

UPOZORNENIE

Ohraničenia sú potrebné len v prípade, keď snímače nárazu prístroja nemôžu rozpoznať dané prekážky. Vyhýbajte sa príliš veľkému počtu ohraničení, resp. zbytočnému ohraničeniu.

Výčnelky, ktoré sú menšie ako 6 cm, musia byť ohraničené, v opačnom prípade môže prístroj spôsobiť poškodenia.

Vzdialenosť k múrom, plotom, záhonom: min. 20 cm (01)

Prístroj sa pohybuje s presadením smerom von 20 cm pozdĺž ohraničujúceho kábla. Preto uložte ohraničujúci kábel k múrom, plotom, záhonom atď. so vzdialenosťou minimálne 20 cm od nich.

Vzdialenosť od hrán terás a dláždených ciest (05)

Ak je okraj terasy alebo cesty vyšší ako plocha trávnika, musí sa dodržať minimálna vzdialenosť 20 cm. Ak je okraj terasy alebo cesty v rovnakej výške ako plocha trávnika, môže sa kábel uložiť presne na okraj.

Vzdialenosť ohraničujúceho kábla od prekážok (01)

Ak sú ohraničujúce káble smerom od prekážky, resp. k prekážke uložené presne spolu, to znamená 0 cm, prístroj sa pohybuje cez ohraničujúce káble. Ohraničujúci kábel nekrižujte (02/c), ale ukladajte súbežne (01/e).

Uloženie ohraničujúceho kábla okolo rohov (06)

Pri rohoch prechádzajúcich dovnútra (06/a): Ohraničujúci kábel uložte diagonálne, aby sa zabránilo zachyteniu prístroja v rohu. Pri rohoch vychádzajúcich smerom von s prekážkami (06/b): Ohraničujúci kábel uložte do špičky, aby sa zabránilo kolízii prístroja s rohom. V prípade vonkajších rohov bez prekážok: Ohraničujúci kábel uložte pod uhlom 90°

4.5.4 Ohraničenie koridorov (01/h)

V koridore je potrebné dodržať nasledujúce vzdialenosti:

Celková šírka: min. 60 cm Vzdialenosť ohraničujúceho kábla od okraja: 20 cm Vzdialenosť medzi ohraničujúcimi káblami: min. 30 cm

4.5.5 Ohraničenie spádu

Spád, ktorý je väčší ako 45%, sa musí ohraničiť ohraničujúcim káblom (45% = 45 cm spád na 1 m vodorovný).

4.5.6 Vytvorenie rezerv kábla (07)

Aby bolo možné aj po vytvorení priestoru kosenia posunúť nabíjaciu stanicu alebo rozšíriť priestor kosenia, v pravidelných vzdialenostiach vytvorte rezervy ohraničujúceho kábla.

Počet rezerv kábla sa určí po príslušnom premeraní.

UPOZORNENIE

V rezerve kábla nevytvárajte žiadne otvorené slučky.

1. Ohraničujúci kábel veďte okolo aktuálneho upevňovacieho kolíka (07/1) a potom späť k predchádzajúcemu upevňovaciemu kolíku (07/3).
2. Ohraničujúci kábel potom opäť priveďte k aktuálnemu upevňovaciemu kolíku. Vznikne slučka. Káble musia ležať tesne pri sebe.
3. Slučku prípadne umiestnite do stredu s prídavným upevňovacím kolíkom (07/2) na zemi.

• Rezervy ohraničujúceho kábla nie sú uložené v rovnako dlhej slučke (02/a).
• Ohraničujúci kábel nie je správne uložený okolo rohu (02/b). Ohraničujúci kábel je prekrížený, resp. nie je uložený v smere hodinových ručičiek (02/c).

Ohraničujúci kábel je uložený nepresne, takže oblasti okraja plochy trávnika sa nedajú kosiť (02/d). Pri vedení tam a späť v prípade prekážky v ploche trávnika ohraničujúci kábel nie je uložený priamo na kolíky vedľa seba (02/e). Vstupné body sú príliš vzdialené od nabíjacej stanice (02/f). Ohraničujúci kábel je uložený za okrajom plochy trávnika (02/g). Pri ukladaní ohraničujúceho kábla sa nedosiahla minimálna vzdialenosť pre koridory 30 cm (02/h). Ohraničujúci kábel je uložený príliš blízko, to znamená vo vzdialenosti menej ako 20 cm k prekážkam, ktoré sa nedajú prejsť (02/i).

4.6 Pripojenie elektrického napájania k nabíjacej stanici (04)

1. Napájací modul (04/4) umiestnite na suché miesto, ktoré je chránené pred priamym slnečným žiarením a je dostatočne blízko k nabíjacej stanici (04/1).
2. Spojte nízkonapäťový kábel napájacieho modulu (04/5) a kábel nabíjacej stanice (04/6).
3. Zástrčku napájacieho modulu (04/2) zasuňte do zásuvky (04/3).

UPOZORNENIE

Svieti, ak je ohraničujúci kábel správne uložený a slučka je bezchybná. Bliká, ak slučka ohraničujúceho kábla nie je v poriadku.

LED kontrolky

Žltá

Prevádzkové stavy

Svieti, keď je elektrické napájanie bezchybné.

5 UVEDENIE DO PREVÁDZKY

Táto kapitola popisuje postupy a nastavenia, ktoré sú potrebné pre prvé uvedenie prístroja do prevádzky. Všetky ďalšie nastavenia pozri Kapitola 7 "Nastavenia", strana 242.

5.1 Nabitie akumulátora (08)

Integrovaný akumulátor je pri dodaní čiastočne nabitý. V normálnom režime prevádzky sa akumulátor prístroja pravidelne automaticky nabíja.

UPOZORNENIE

Pred prvým použitím akumulátor úplne nabite. Akumulátor sa môže nabíjať v akomkoľvek stave nabitia. Prerušenie nabíjania akumulátora neškodí.

Akumulátor sa smie nabíjať iba, ak je prístroj zapnutý.

1. Prístroj (08/1) postavte do nabíjacej stanice (08/3) tak, aby sa kontaktné plochy prístroja dotýkali nabíjacích kontaktov na nabíjacej stanici.
2. Zapnite prístroj pomocou tlačidla ON OFF
3. Displej na prístroji zobrazí Battery is being recharged. V prípade, že nie: pozri Kapitola 13 "Pomoc pri poruchách", strana 250.

5.2 Uskutočnenie základných nastavení

1. Otvorte kryt.
2. Zapnite prístroj pomocou tlačidla ON/OFF. Zobrazia sa firmvér, číslo kódu a typ.
3. V menu pre výber jazyka vyberte pomocou tlačidla požadovaný jazyk a voľbu potvrďte tlačidlom.
4. V menu Login > Enter PIN zadajte prednastavený PIN 0000. Za týmto účelom pomocou tlačidla vyberte štyrikrát po sebe číslicu 0 a vždy ju potvrďte tlačidlom. Po zadaní PIN sa odblokuje prístup.
5. V menu Change PIN:
6. Pod položkou Enter new PIN zadajte vlastné nové štvormiestne PIN. Za týmto účelom pomocou tlačidla vyberte požadovanú číslicu a vždy ju potvrďte tlačidlom.
7. Pod položkou Reenter new PIN opäť zadajte nový PIN. Ak sú obidva vstupy rovnaké, zobrazí sa PIN changed.
8. V menu Enter date nastavte aktuálny dátum (formát: DD.MM.20RR). Za týmto účelom pomocou tlačidla vyberte požadovanú číslicu a vždy ju potvrďte tlačidlom.
9. V menu Enter time > HH:MM nastavte aktuálny čas (formát: HH:MM). Za týmto účelom pomocou tlačidla vyberte požadovanú číslicu a vždy ju potvrďte tlačidlom.

Základné nastavenie je dokončené. Zobrazí sa stav Not calibrated. Stlačte tlačidlo Start.

5.3 Nastavenie výšky kosenia

Výška kosenia je plynule ručne nastaviteľná v rozsahu 25-55 mm.

UPOZORNENIE

Pre kalibračný pohyb (pozri kapitolu 5.4 "Uskutočnenie automatického kalibračného pohybu", strana 240), ako aj pre zaúčanie vstupných bodov (pozri kapitolu 7.5.2 "Nastavenie vstupných bodov", strana 243) sa odporúča výška kosenia 55 mm.

1. Otvorte kryt (10/1).
2. Nastavte výšku kosenia (Aktuálna výška kosenia sa zobrazí v okienku (10/3) v milimetroch):

Zväčšenie výšky kosenia (t.j. výšky trávy): Otáčajte otočný regulátor (10/2) v smere hodinových ručičiek (10/+). Zmenšenie výšky kosenia (t.j. výšky trávy): Otáčajte otočný regulátor (10/2) proti smeru hodinových ručičiek (10/-).

1. Zatvorte kryt.

5.4 Uskutočnenie automatického kalibračného pohybu

1. Prístroj postavte vo vnútri plochy na kosenie do východzej polohy:

min. 1 m vľavo a 1 m pred nabíjacou stanicou s čelnou stranou k ohraničujúcemu káblu

Spustenie kalibračného pohybu

1. Skontrolujte, či sa v predpokladanej oblasti pohybu prístroja nenachádzajú žiadne prekážky. Prístrojom sa musí dať obomi prednými kolieskami prechádzať cez ohraničujúci kábel. Prípadne odstráňte prekážky.
2. Zapnite prístroj tlačidlom START STOP. Na displeji sa zobrazí:

Počas kalibračného pohybu

Prístroj sa pohybuje pre zistenie sily signálu v ohraničujúcom kábli, najprv dvakrát priamo cez ohraničujúci kábel a následne do nabíjacej stanice a tam zostane stáť.

• Na displeji sa zobrazí hlásenie "Calibration completed". Akumulátor sa nabíja.

UPOZORNENIE

Prístroj musí pri nábehu do nabíjacej stanice zostať stáť. Ak prístroj pri vstupe do nabíjacej stanice netrafí kontakty, pohybuje sa po ohraničujúcom kábli ďalej. Ak prístroj prejde cez nabíjaciu stanicu, proces kalibrácie je neúspešný. V takom prípade sa musí lepšie nastaviť poloha nabíjacej stanice a proces kalibrácie sa musí zopakovať.

Po kalibračnom pohybe

Zobrazí sa predtým aktuálne nastavené trvanie kosenia.

Všetky ďalšie nastavenia pozri Kapitola 7 "Nastavenia", strana 242.

UPOZORNENIE

Za účelom dosiahnutia čistého kosenia sa odporúča, aby sa prístroju nechala možnosť odmerania dĺžky slučiek. To sa uskutoční pohybom kábla na určenie vstupných bodov (pozri Kapitola 7.5.2 "Nastavenie vstupných bodov", strana 243).

6 OBSLUHA

6.1 Ručné spustenie prístroja

1. Zapnite prístroj pomocou tlačidla ON/OFF. Pre neplánované kosenie okraja: pozri Kapitola 7.6 "Kosenie okraja pri ručnom spustení", strana 244.
2. Zapnite prístroj ručne tlačidlom (STAB)

6.2 Prerušenie kosenia

Stlačte tlačidlo na prístroji. Prístroj sa vráti do nabíjacej stanice. Vymaže plán kosenia aktuálneho dňa a opäť spustí nasledujúci deň v nastavenom čase. Stlačte tlačidlo na prístroji. Kosenie sa preruší na polhodinu. Stlačte tlačidlo ON na prístroji. Prístroj sa vypne.

UPOZORNENIE V nebezpečných situáciách sa môže prístroj zastaviť pomocou tlačidla STOP (08/2).

6.3 Kosenie vedľajších plôch (01/NF)

1. Prístroj nadvihnite a ručne postavte na vedľajšiu plochu.
2. Zapnite prístroj pomocou tlačidla ON OFF
3. Otvorte hlavné menu pomocou tlačidla
4. alebo * settings
5. alebo * zone mowing
6. Pomocou tlačidla nastavte čas kosenia.
7. Zapnite prístroj ručne tlačidlom

Podľa nastavenia: Prístroj kosi počas nastaveného času a vypne sa potom alebo kosi, kým sa nevybije batéria.

Po kosení vedľajšej plochy prístroj opäť ručne postavte do nabíjacej stanice.

7 NASTAVENIA

7.1 Vyvolanie nastavenia - Všeobecne

1. Otvorte hlavné menu pomocou tlačidla. Upozornenie: Hviezdička * pred položkou menu zobrazuje, že je práve zvolená.
2. alebo * settings
3. Pomocou tlačidla a zvoľte požadovanú položku menu a potvrďte tlačidlom.
4. Vykonajte nastavenia. Upozornenie: Položky menu sú popísané v nasledujúcich odsekoch.
5. Vráťte sa do hlavného menu pomocou tlačidla.

UPOZORNENIE

Ďalšie položky menu: pozri Kapitola 5.2 "Uskutočnenie základných nastavení", strana 240.

7.2 Aktivácia/deaktivácia tónov tlačidiel

1. alebo * clicks
2. Aktivácia/deaktivácia tónov tlačidiel:

alebo aktivovať: Aktivujte tóny tlačidiel. alebo deaktivovať: Deaktivujte tóny tlačidiel.

7.3 Aktivácia/deaktivácia režimu Eco

V režime Eco sa prístroj prepína do režimu úspory energie. Tým sa zníži spotreba energie a emisie hluku.

UPOZORNENIE

Pri vysokej a hustej tráve, pri hustom valcovanom trávniku sa neodporúča, resp. nie je možný.

1. alcoo * Mode
2. Aktivácia/deaktivácia režimu Eco:

Aktivovať aktivuje režim Eco. Deaktivovať deaktivuje režim Eco.

7.4 Nastavenie snímača dažďa

UPOZORNENIE Kosenie suchej trávy nie je možné.

Aktiváciou dažďového senzora a nastavením doby oneskorenia sa môže zabrániť, aby prístroj kosil vlhkú trávu.

Ak je dažďový senzor aktivovaný, prístroj sa pri začínajúcom daždi vracia späť do nabíjacej stanice. Tam zostane, kým snímač dažďa neuschne. Následne čaká ešte čas, ktorý je nastavený ako oneskorenie, než pokračuje v kosení. Citlivosť dažďového snímača je nastaviteľná.

1. alobo * Rn sensor
2. Aktivácia/deaktivácia dažďového senzora:

alebo activate: Aktivujte dažďový senzor. alebo deactivate: Deaktivujte dažďový senzor.

1. Nastavenie oneskorenia dažďového senzora:

alebo After rain delay xx hours xx minutes Pomocou tlačidla vyberte požadovanú hodnotu oneskorenia a potvrďte ju tlačidlom

1. Nastavenie citlivosti dažďového senzora:

alebo Rain sensitive Pomocou tlačidla nastavte požadovanú hodnotu citlivosti a potvrďte ju tlačidlom

7.5 Nastavenie programu kosenia

7.5.1 Nastavenie programu kosenia - Všeobecne

1. Otvorte hlavné menu pomocou tlačidla
2. alingo * Programs
3. Pomocou tlačidla zvoľte položku menu a potvrďte tlačidlom
4. Vykonajte nastavenia. Upozornenie: Položky menu sú popísané v nasledujúcich odsekoch.

7.5.2 Nastavenie vstupných bodov

Vyuka vstupných bodov

1. Postavte prístroj do nabíjacej stanice.
2. Zapnite prístroj pomocou tlačidla ON OFF
3. Otvorte hlavné menu pomocou tlačidla
4. algo * Rgrams
5. algo * Eery Point
6. alingo * interactive teach
7. alebo start . Pstrojs po-hybuje pozdliz ohraničujúceho kábla. alebo set, kpristroj dosia-hol pozadovan y vstupny bod. Vstupny bod sa ulozi.

alebo start . Pstrojs po-hybuje pozdliz ohraničujúceho kábla. alebo set, kpristroj dosia-hol pozadovan y vstupny bod. Vstupny bod sa ulozi.

1. albo Setentry point 1, ked' pre pohyb vyuky nebol stanoveny ziadny vstupný bod. Ked' tu nebol stanoveny vstupný bod, vstupné body su urcené automaticicky.
2. alebo Ent point x: XXm, ked sa dosiahol posledny vstupny bod.

Rucne urcenie vstupnych bodov (01)

Prvy vstupny bod (01/X0) je vopred nastaveny a nachadza sa 1 m vpravo vedla nabijacej stanice. Za tymto bodom mozu byt naprogramované až 3 dalsie vstupné body (X1 až X3). Pri stanoveni vstupnych bodov musia byt dodržané tieto pokyny:

1. Nastavenia pre všetky dni alebo príslušný deň:

napr. [M] 07:00-10:00 [?] Normálne kosenie [M] od 07:00 do 10:00 hod. s automatickým striedaním počiatočného bodu 0-3 [?] napr. [R] 16:00-18:00 [1]: Prístroj začína o 16:00 hodine kosením okraja [R] a prechádza pozdĺž celého ohraničujúceho kábla. Potom začína kosenie plochy vo výstupnom bode 1 [1]. O 18:00 hodine, resp. pokiaľ je akumulátor vybitý, sa prístroj presunie späť do nabíjacej stanice. alebo change:Zmeniť zvolené nastavenie. alebo continue:Pokračovať so zmeneným nastavením a ďalej k nasledujúcemu nastaveniu.

1. alebo Save: Uložiť všetky zmenené nastavenia položky menu.

7.6 Kosenie okraja pri ručnom spustení

Pre ručné spustenie tu môžete nastaviť, že prístroj začne s kosením okraja.

Kosenie okraja v naprogramovaných časoch kosenia: pozri Kapitola 7.5.3 "Nastavenie časov kosenia", strana 244.

1. Aktivácia/deaktivácia ochrany nastavení:

alebo

Aktivovať

Aktivujete ochranu nastavení.

alebo

Deaktivovať

Deaktivuje ochranu nastavení.

7.10 Nová kalibrácia

Ak je poloha alebo dĺžka ohraničujúceho kábla zmenená alebo prístroj viac nenájde ohraničujúci kábel, je potrebná nová kalibrácia.

kalibrácia

1. Obnoviť dáta kalibrácie slučky? ( )
2. Uskutočnenie pohybu kalibrácie: pozri Kapitola 5.4 "Uskutočnenie automatického kalibračného pohybu", strana 240.

7.11 Obnovenie výrobných nastavení

Výrobné nastavenia prístroja môžu byť obnovené, napr. pred predajom.

továrenský reset

Prístroj hlási: Factory reset completed

8 ZOBRAZENIE INFORMÁCIÍ

Menu Information slúži na zobrazenie údajov prístroja. V tejto ponuke nemôžete uskutočniť žiadne nastavenia.

1. Otvorte hlavné menu pomocou tlačidla

formation

1. Pomocou tlačidla

vibute

ložku menu a potvrďte tlačidlom Upozornenie: Položky menu sú popísané v nasledujúcich odsekoch.

1. Vráťte sa do hlavného menu pomocou tlačidla

Servis nožov

Zobrazuje, po koľkých prevádzkových hodinách je potrebný servis noža. Počítadlo sa môže vynulovať ručne. O zabezpečenie servisu noža požiadajte odborného predajcu, technika alebo servisného partnera spoločnosti Kärcher.

Vynulovanie počítadla pre servis noža:

Potvrdiť

Hardvér

Zobrazuje informácie o prístroji, napr. typ, rok výroby, prevádzkové hodiny, výrobné číslo, počet kosení, celkový čas kosenia, počet cyklov nabíjania, celkový čas nabíjania, dĺžka slučky ochranného kábla.

Softvér

Zobrazuje verziu firmvéru.

Informácie o programe

Zobrazuje aktuálne nastavenia, napr. celý týždenný čas kosenia.

Poruchy

Ostré a pohybujúce sa diely prístroja môžu spôsobiť zranenia.

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

POZOR!

Nebezpečenstvo spôsobené vodou

Voda v robotickej kosačke a v nabíjacej stanici spôsobí poškodenie elektrických súčiastok.

Robotickú kosačku a nabíjaciu stanicu neostrekujte vodou.

Čistenie robotickej kosačky

POZOR!

Nebezpečenstvo zranenia rezným nožom

Rezné nože sú veľmi ostré a môžu vyvolať rezné zranenia.

Používajte ochranné rukavice! Dávajte pozor na to, aby ste nezasahovali časťami tela do rezného noža.

Raz do týždňa vykonajte:

1. Vypnite prístroj tlačidlom ON OFF
2. Kovrch skrine utrite ručnou metličkou, kefou, vlhkou handrou alebo jemnou špongiou.
3. Dno, kryt rezného noža a rezný nož očistite kefou.
4. Skontrolujte, či nie je poškodený rezný nož. Prípadne ho vymeňte: pozri Kapitola 9.3 "Výmena rezného noža", strana 247.

Čistenie nabíjacej stanice

1. Zvyšky trávy a lístia alebo iné predmety pravidelne odstraňujte z nabíjacej stanice.
2. Kovrch nabíjacej stanice utrite vlhkou handrou alebo jemnou špongiou.

9.2 Pravidelná kontrola

Všeobecná kontrola

1. Jedenkrát týždenne skontrolujte celú inštaláciu, či nie sú poškodené:

■ Prístroj Nabíjacia stanica Ohraničujúci kábel Elektrický napájací modul

1. Chybné diely vymeňte za originálne náhradné diely od spoločnosti Kärcher, resp. nechajte vymeniť v servisnom stredisku Kärcher.

Kontrola voľného chodu

Kontrola kontaktných plôch na robotickej kosačke

1. Znečistenie vyčistite handrou a potom ju jemne namažte kontaktným mazivom.

Kontrola kontaktov nabíjania na nabíjacej stanici

1. Vytiahnite sieťovú zástrčku.
2. Zatlačte kontakty nabíjania smerom k nabíjacej stanici a následne ich uvoľnite. Kontakty nabíjania sa musia vrátiť späť do východzej polohy.

Upozornenie: Ak sa kontakty nabíjania nevrátia späť, dajte ich vymeniť v servisnom stredisku spoločnosti Kärcher.

9.3 Výmena rezného noža

Opotrebované alebo ohnuté rezné nože sa musia vymeniť.

1. Vypnite prístroj tlačidlom ON OFF
2. Prístroj s reznými nožmi odložte smerom hore.
3. Vyskrutkujte upevňovacie skrutky.
4. Zo sedla nožov vyberte rezné nože.
5. Sedlo nožov vyčistite mäkkou kefou.

UPOZORNENIE

Rezné nože sú po celej dĺžke zabrúsené, a preto môžu byť namontované aj otočné o 180°, vďaka čomu sa zdvojnásobí ich životnosť.

1. Výmena rezného noža:

Upozornenie: Používať sa smú len originálne náhradné diely spoločnosti Káčer.

Priestorové nože sa spravidla nemusia vymieňať. V prípade silných nečistôt, ktoré sa nedajú odstrániť kefou, sa musí tanier nožov vymeniť, keďže nevyváženosť by mohla spôsobiť zvýšenú hlučnosť, zvýšené opotrebenie a poruchy funkčnosti.

10 PREPRAVA

11.1 Uskladnenie robotickej kosačky

Prístroj cez zimu, resp. ak sa predpokladá, že sa nebude používať dlhšie ako 30 dní, uskladnite.

1. Úplne nabite akumulátor (pozri Kapitola 5.1 "Nabitie akumulátora (08), strana 240).
2. Prístroj dôkladne vyčistite (pozri Kapitola 9.1 "Čistenie", strana 246).
3. Prístroj uschovajte:

po stojaci na všetkých kolieskach na suchom, uzamykateľnom mieste chránenom pred mrazom mimo dosahu detí

11.2 Uskladnenie nabíjacej stanice

Nabíjacia stanica sa môže, ale nemusí uskladniť. Uskladnením sa ale zabráni predčasnému starnutiu, napr. vyblednutiu farby alebo korózii kontaktov nabíjania.

Ak nabíjacia stanica ostane na voľnom priestranstve:

1. Napájací modul odpojte od elektrickej siete a vytiahnite z nabíjacej stanice.
2. Zrolujte kábel nabíjacej stanice.
3. Napájací modul uskladnite.
4. Namažte kontakty nabíjania kontaktným mazivom.

Ak sa nabíjacia stanica uskladní:

1. Vykonajte všetky vyššie uvedené práce.
2. Nabíjaciu stanicu odpojte od ohraničujúceho kábla.
3. Nabíjaciu stanicu demontujte a nečistoty odstráňte ručnou metličkou a mierne navlhčenou utierkou.
4. Skladovanie nabíjacej stanice:

na suchom, uzamykateľnom mieste chránenom pred mrazom mimo dosahu detí

Ak sa uskladní len nabíjacia konzola:

11.3 Prezimovanie ohraničujúceho kábla

Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale je potrebné ich likvidovať samostatne! Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia pred odovzdaním na likvidáciu vybrať! Ich likvidácia je regulovaná zákonom o batériách. Majitelia, resp. používatelia elektrických a elektronických prístrojov sú povinní po ich použití odovzdať ich na recykláciu. Koncový používateľ je sám zodpovedný za vymazanie údajov o svojej osobe z likvidovaného starého prístroja!

Symbol prečiarknutého smetiska znamená, že elektrické a elektronické prístroje sa nesmú likvidovať do domového odpadu.

Elektrické a elektronické prístroje bezodplatne odovzdajte na nasledovných miestach:

verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvory), predajné miesta elektrických prístrojov (statické a online), pokiaľ sú obchodníci povinní prevziať prístroj alebo ho z vlastnej vôle ponúknuť.

Tieto nariadenia platia len pre prístroje, ktoré boli inštalované a predané v krajinách Európskej únie a ktoré podliehajú Európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu pre likvidáciu elektrických a elektronických starých zariadení platiť odlišné predpisy.

Pokyny k zákonu o batériách (BattG)

Staré batérie a akumulátory nepatria do domového odpadu, ale je potrebné ich likvidovať samostatne! Pre bezpečné odobratie batérií alebo akumulátorov z elektrického prístroja a za informácie o ich type, resp. chemickom systéme, dodržujte, prosím, ďalšie údaje v rámci návodu na obsluhu, resp. montáž. Majitelia, resp. používatelia batérií a akumulátorov sú povinní po ich použití odovzdať ich na recykláciu. Prevzatie sa obmedzuje na odovzdanie obvyklého množstva pre domácnosť.

Staré batérie môžu obsahovať škodlivé látky alebo ťažké kovy, ktoré by mohli spôsobiť škody na životnom prostredí a zdraví. Zhodnotenie starých batérií a využitie v nich obsiahnutých zdrojov prispieva k ochrane týchto oboch dôležitých materiálov.

Symbol prečiarknutého smetiska znamená, že sa batérie a akumulátory nesmú likvidovať do domového odpadu.

Ak sa okrem toho pod smetiskom nachádza značka Hg, Cd alebo Pb, znamená to nasledovné:

Hg: Batéria obsahuje viac ako 0,0005 % ortute. Cd: Batéria obsahuje viac ako 0,002 % kadmia. Pb: Batéria obsahuje viac ako 0,004 % olova. Akumulátory a batérie bezodplatne odovzdajte na nasledovných miestach: verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvory), miesta likvidácie batérií a akumulátorov, zberné miesta tzv. spoločného systému spätného odberu starých spotrebičov a batérií, zberné miesto u výrobcu (v prípade, že nie je členom spoločného systému spätného odberu).

Tieto nariadenia platia len pre akumulátory a batérie, ktoré boli predané v krajinách Európskej únie a ktoré podliehajú Európskej smernici 2006/66/ES. V krajinách mimo Európskej únie môžu pre likvidáciu akumulátorov a batérií platiť odlišné predpisy.

Poznámky o obale

Obalové materiály sú recyklovateľné. Obaly likvidujte environmentálne vhodným spôsobom.

Vymontovanie akumulátora pred likvidáciou prístroja

Pred likvidáciou prístroja musí byť zabudovaný akumulátor vymontovaný a likvidovaný zvlášť environmentálne vhodným spôsobom.

1. Vyskrutkujte skrutky (1).
2. Odstráňte kryt ochrany pre akumulátor (2).
3. Odpojte akumulátor (3) a vyberte ho.
4. Opať nasaďte kryt a dotiahnite skrutky.

13 POMOC PRI PORUCHÁCH

13.1 Korekcie chýb prístroja a manipulácie

POZOR! Nebezpečenstvo zranenia

Ostré a pohybujúce sa diely prístroja môžu spôsobiť zranenia.

Porucha Prćiina Odstránenie
Prístroi sa nespustí. Akumulátor je vybitý. Nabite prístroi v nabijacej stanici.
Prístroi sa zasekol na zemi a zahrabal sa. Kolieska sa viac neotáčajú.	Snímače nárazu sa neaktivu-jú.	Vyhl'adajte servisné stredisko spolov-nosti Kärcher.
	Tráva je príliš vysoká.	■ Zvýšte vyšku kosenia, potom poža-dovanú vyšku postupne znižujte.■ Krátko trávuPokoste kosačkou na trávu.
	Prístroi sa vypne na nerov-nosti plochy trávnika.	Odstránte nerovnost'.
Prístroi kosí v nesprávný Čas.	Na prístroi je nestavený ne-správný Čas.	Nastavte hodiny.
	Časy kosenia su neprávné nestavenné.	Nastavte Časy kosenia.
	Prístroi stratil nestavenia Ča-su.	Chybný akumástor. Vyhl'adajte servisné stredisko spolovnosti Kärcher.
Motor dostane v priebehu kosenia stav'.	Motor je pret'ažený. Zariadenie	vypnite, postavte na rovný podklad alebo nízku trávu a znova na-šartujte.
	Akumulátor je vybitý. Akumulátor nabite.
	Rezné nože su tupé. Otočte alebo príp. vymeñe rezné nože.
Výsledok kosenia je nerov-nomerný.	Doba kosenia je príliš krátka. Naprogramujte dlhí šcas kosenia.
	Priestor kosenia je príliš ve'l-ký.	Priestor kosenia zmenšite.
	Výška kosenia je na príliš nízkom stipni.	Zvýšte vyšku kosenia, potom požadova-nú vyšku postupne znižujte.
	Rezné nože su tupé. Otočte alebo príp. vymeñe rezné nože.
Prevádková doba akumu-láctora sa vyrazne znižila.	Výška kosenia je na príliš nízkom stipni.	Zvýšte vyšku kosenia, potom požadova-nú vyšku postupne znižujte.
	Tráva je príliš vysoká alebo velmi vlhká.	■ Trávu nechajte vyschnú'.■ Výšku kosenia nestavte na vyší stupeñ.

Porucha Príčina Odstránenie

Prístroi vBruje alebo hluč-nost' je priliš vysoká.	Nevyvä Zenost' rezného noža alebo v pohone rezních no-žov	Vycistte kryt rezného noža.Vyh'adajte servisné stredisko spo-lochnosti Kärcher.
Akumulátor sa nedá nabit', resp. napătie akumulátora je nizke	■ Kontakty nabijania na nabijacej stanici su zne-čistené.Kontakné plochy na pri-stroji su znečistené.	Vycistte kontakty nabijania a kontaktné plochy.
	V nabijacej stanici nie je Žiadny elektrický prud.	Pripojte nabijaciu stanicu k elektrickému napájaniu.
	■ Prístroi sa netrafi na kon-takty nabijania.Kontakné plochy na pri-stroji su spálené.	■ Prístroi postavte do nabijacej stani-ce a skontrlujte, Či kontakty nabija-nia dosadajú.Vyh'adajte servisné stredisko spo-lochnosti Kärcher.
	Životnost' batérié uplynula. Vyhl'adajte servisné stredisko spoloč-nosti Kärcher.
	Elektronika nabijania je chybná.	Vyhl'adajte servisné stredisko spoloč-nosti Kärcher.

UPOZORNENIE

Pri poruchách, ktoré nie sú uvedené v tejto tabuľke alebo ktoré nemôžete odstrániť sami, sa obráťte na náš zákaznícky servis.

13.2 Kódy a odstránenie chýb

Kód chyby Príčina Odstránenie

CN001: Tilt sensor	Bol aktivovaný snímač sklo- nu: ■ Max. sklon prekročený ■ Prístroi bol nesený ■ Príliš strmý sklon	Prístroi postavte na rovnú plochu a po- tvrdte chybu.
CN002: Lift sensor	Bol aktivovaný snímač zdvi- hania: ■ Puzdro prístroja bolo zdviñnutím alebo prekáž- kou vyklopené smerom hore.	Odstránte prekážku.
CN005: Bumper de- flected	Prístroi nabehol na prekážku a nedokáže sa vyslobodit (napr. kolízia v blízkosti nabí- jacej stanice).	■ Prístroi postavte na volnú, ohraniče- nú plochu trávnika. ■ Upravte polohu ohraničujúceho ká- la.
Kód chyby Príčina Odstránenie
CN007: No loop signal	■ Bez signálu slučky ■ Chybný ochrìčujúci kábel. ■ Signál sučky príliš slabý.	■ Skontrolujte LED kontrolky na nabí-jacej stanici. ■ Skontrolujte elektrické napájanie na-bijacej stanice. Napájací modul vy-tiahnite a opát zasuţe do zástrčky. ■ Skontrolujte poškodenie ochrìčujú-ceho kábla. Opravte chybný kábel.
CN008: Loop signal weak	■ Signál sučky príliš slabý ■ Ohraničujúci kábel je pri-liš hlboko zahrabaný	■ Skontrolujte LED kontrolky na nabí-jacej stanici. ■ Skontrolujte elektrické napájanie na-bijacej stanice. Napájací modul vy-tiahnite a opát zasuţe do zástrčky. ■ Ohraničujúci kábel zdvihnite na predpísanú výšku, przy. priamo upevnite na trávnik.
CN010: Bad position	■ Prístroi je mimo ochrìčenej plochy trávnika. ■ Ohraničujúci kábel bol uložený prekrižený.	■ Prístroi postavte na volné, ochrìčene-nú plochu trávnika. ■ Upravte polohu ochrìčujúceho kábla okolo kriviek a prekážok. Odstráñ-te križenie kábla.
CN011: Escaped robot	Prístroi je mimo ochrìčenej plochy trávnika.	Upravte polohu ochrìčujúceho kábla okolo kriviek a prekážok.
CN012: Cal: no loop	Chyba počas kalibrácie:	■ Skontrolujte LED kontrolky na nabí-jacej stanici.
CN015: Cal: outside	■ Prístroi nemóże najst' ohraničujúci kábel.	■ Skontrolujte elektrické napájanie na-bijacej stanice. Napájací modul vy-tiahnite a opát zasuţe do zástrčky. ■ Prístroi nestavte do predpísanej kalibracnej polohy, presne do pravého uhla. Prístroi musí dokázat prejst' ohraničujúci kábel.
CN017: Cal: signal weak	Chyba počas kalibrácie:	■ Prístroi nestavte do predpísanej kalibracnej polohy, presne do pravého uhla.
	■ Signál sučky príliš slabý ■ Bez signálu sučky ■ Chybný ochrìčujúci ká-bel.	■ Skontrolujte elektrické napájanie na-bijacej stanice. Napájací modul vy-tiahnite a opát zasuţe do zástrčky. ■ Skontrolujte poškodenie ochrìčujú-ceho kábla.
CN018: Cal: Collision	Chyba počas kalibrácie:	Odstráñe prekážku.
	■ Prístroi narazil na pre-kážku.
Kód chyby Prćchina Odstrányenie
CN038: Battery Akumulátor je vybitý:
	Slučka ohraničujúceho kábla je príliš dlhá, príliš ve'la ostro-vov.	Upravte polohu ohraničujúceho kábla.
	Pri nabijaní nie jekontakt skontaktmi nabijania	■ Kontaky nabijania vyčistte. ■ Prístroi postavte do nabíacej stani-ce a skontrolutje, Či kontaky nabija-nia dosadajú. ■ Požiadajte servisné stredisko spo-locnosti Kärcher o kontrolu a výme-nu kontaktov nabijania.
	Prekážky v blízkosti nabija-cej stanice	Odstránty prekážky.
	Prístroi sa zasekol. Prístroi postavte na voǐnú, ochraničenu plochu trávnika.
	Prístroi nenájde nabíjaciu stanicu.	■ Skontrolutje poškodenie ochraničujú-ceho kábla. ■ Požiadajte servisné stredisko spo-locnosti Kärcher o premeranie ohra-nicujúceho kábla.
	SkončilaŽivotnost' akumulá-tora.	Požiadajte servisné stredisko spoloc-nosti Kärcher o výmenu akumulá-tora.
	Elektronika nabijania je chybná.	Požiadajte servisné stredisko spoloc-nosti Kärcher o kontrolu elektroniky na-bíjania.
CN099: Recov escape	Automaticité odstrányenie po-ruchy nie je možné	■ Hlásenie poruchy potvrd'te ručne. ■ V pripline opakovanej poruchy: Po-žiadajte servisné stredisko spoloc-nosti Kärcher o kontrolu prístroja.
CN104: Battery over heating	■ Akumulátor sa prehrial (viac aka 60 °C). Nie je možné ho vybit. ■ Núdzové opodjenie kon-trolnej elektroniky	■ Prístroi vypnite a akumulátor ne-chajte vychladnú't. ■ Prístroi nedávajte na nabíjaciu sta-nicu.
CN110: Blade motor over heating	Motor kosačky sa prehrial (viac aka 80 °C).	■ Prístroi vypnite a nechajte vychlad-nú't. ■ V pripline opakovanej poruchy: Po-žiadajte servisné stredisko spoloc-nosti Kärcher o kontrolu prístroja.
CN119: R-Bumper deflected	Prístroi nabehol na prekážku a nedá sa uvolinit'.	Odstránty prekážku.
CN120: L-Bumper deflected
Kód chyby Príčina Odstránenie
CN128: Recov Impos-sible	Prístroi nabehol na prekážku a nedá sa uvolnít.	Odstránte prekážku.
	Prístroi je mimo ochraničenej plochy trávnika.	■ Prístroi postavte na volné, ochraničé-nú plochu trávnika. ■ Upravte polohu ochraničujúceho ká-b-la.
CN129: Blocked WL Motor l'avého kolesa je za-seknutý.		Odstránte zaseknutie.
CN130: Blocked WR Motor pravého kolesa je za-seknutý.		Odstránte zaseknutie.

UPOZORNENIE

Pri poruchách, ktoré nie sú uvedené v tejto tabuľke alebo ktoré nemôžete odstrániť sami, sa obráťte na náš zákaznícky servis.

14 ZÁRUKA

Prípadné chyby materiálu alebo výrobné chyby na zariadení odstránime počas zákonnej premlčacej lehoty pre nárok na náhradu škody podľa nášho výberu opravou alebo výmenou. Premlčacia lehota sa určuje vždy podľa právnych predpisov krajiny, v ktorej bolo zariadenie zakúpené.

Nárok na uplatnenie záruky akceptujeme len pri:

dodržiavate pokyny tohto návodu na použitie, odbornom zaobchádzaní so zariadením, používaní originálnych náhradných dielov

Nárok na uplatnenie záruky zaniká ak:

sa svojvoľne pokúšate o opravu, svojvoľne vykonáte na zariadení technické zmeny, používate zariadenie v rozpore s určením

Zo záruky sú vylúčené:

poškodenia laku, ktoré vyplývajú z normálneho opotrebovania

Záručná doba začína plynúť odo dňa zakúpenia zariadenia prvým koncovým odberateľom. Rozhodujúci je dátum na doklade o zakúpení zariadenia. S týmto vyhlásením o záruke a s originálnym dokladom o zakúpení zariadenia sa obráťte na svojho predajcu alebo na najbližší autorizovaný zákaznícky servis. Zákonné nároky kupujúceho voči predávajúcemu vyplývajúce z chýb výrobku zostávajú týmto vyhlásením nedotknuté.

15 EÚ VYHLÁSENIE O ZHODE

Týmto vyhlasujeme, že nižšie uvedený stroj na základe jeho konceptu a konštrukcie a vo vyhotovení uvedenom do obehu spĺňa súvisiace základné požiadavky na bezpečnosť a ochranu zdravia uvedené v smerniciach EÚ. V prípade úpravy stroja, ktorá s nami nebola vopred dohodnutá, toto vyhlásenie stráca platnosť.

Výrobok

RLM4

Výrobca

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28-40

71364 Winnenden (Nemecko)

Typ

RLM4

Tel.: [phone]

Fax: [phone]

Osoba poverená spracovaním dokumentácie

S. Reiser

Príslušné smernice EÚ
