NÁVOD NA OBSLUHU PA900BS Pattfield
Hladina akustického výkonu (L _WA )
Max. emise vibrací (a _h )
98 dB(A) / Neurčitost K = 3 dB(A)
2,7 m/s ^2 / Neurčitost K = 1,5 m/s ^2
SÁČEK NA PRACH

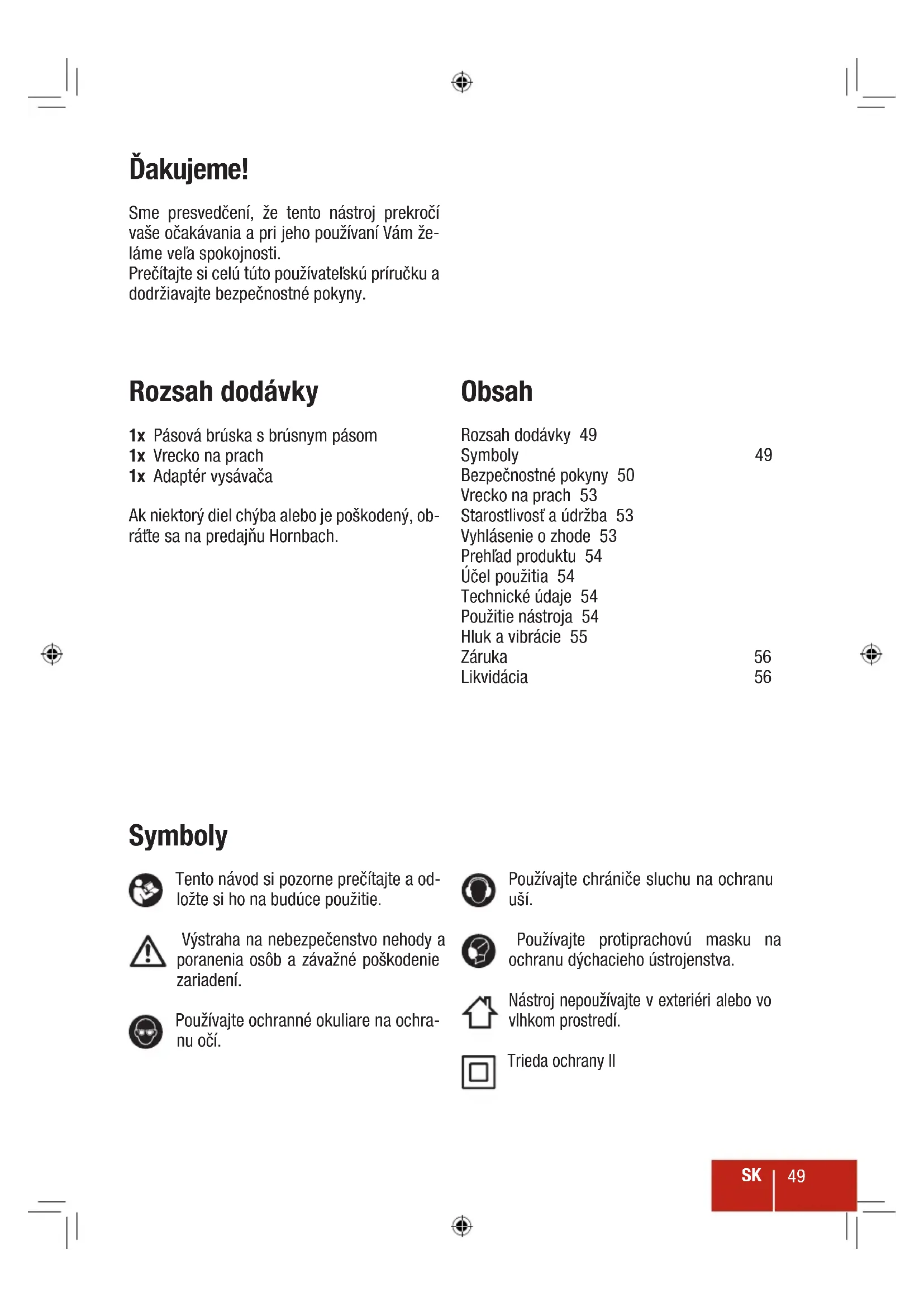

Sme presvedčení, že tento nástroj prekročí vaše očakávania a pri jeho používaní Vám želáme veľa spokojnosti.
Prečítajte si celú túto používatelskú príručku a dodržiavajte bezpečnostné pokyny.
Rozsah dodávky
Ak niektorý diel chýba alebo je poškodený, obrátte sa na predajňu Hornbach.
Obsah
Rozsah dodávky 49
Symboly 49
Starostlivosť a údržba 53
Vyhlásenie o zhode 53
Prehl'ad produktu 54
Účel použitia 54
Technické údaje 54
Použitie nástroja 54
Hluk a vibrácie 55
Záruka 56
Likvidácia 56
Symboly
Tento návod si pozorne prečítajte a odložte si ho na budúce použitie.
Výstraha na nebezpečenstvo nehody a poranenia osôb a závažné poškodenie zariadení.
Používajte ochranné okuliare na ochranu očí.
Používajte protiprachovú masku na ochranu dýchacieho ústrojenstva.
Nástroj nepoužívajte v exteriéri alebo vo vlhkom prostredí.
Trieda ochrany II
Bezpečnostné pokyny
VŠEOBECNÉ VÝSTRAŽNÉ UPOZORNENIA A BEZPEČNOSTNÉ POKYNY
POZOR Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozomení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
1 BEZPEČNOST NA PRACOVISKU
a) Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
b) Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horlávé kvapaliny, plyny alebo horlávý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
c) Nedovolte detom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit kontrolu nad náradím.
2 ELEKTRICKÁ BEZPEČNOST
a) Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovat do použitej zásuvky. Zástrčku v žiadnom prípade ni- jako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prú- dom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú
napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chráňte elektrické náradie pred účinkami daždá a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za privodnú šnúru. Zabezpečte, aby sa sietová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.
e) Ked' pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
3 BEZPEČNOST OSÔB
a) Budte ostražitý, sústredte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.
b) Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv. ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.
c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/ alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elek- trického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrické- ho náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú siet' zapnuté, môže to mať za následok nehodu.
d) Skôr ako náradie zapnete, odstránite z neho nastavovacie náradie alebo klúče na skrutky. Nastavovací nástroj alebo klúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobit vážne poranenia osôb.
e) Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby so Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Volňý odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi častami ručného elektrického náradia.
g) Ak sa dá na ručné elektrické náradie na-montovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použí-vané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
4 STAROSTLIVÉ POUŽÍVANIE RUČNÉHO ELEKTRICKÉHO NÁRADIA A MANIPULÁCIA S NÍM
a) Ručné elektrické náradie nikdy nepretážujte. Použivajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
b) Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je
nebezpečné a treba ho zverit do opravy odborníkovi.
c) Skôr ako začnete náradie nastavovať alebo prestavovať, wymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
d) Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovolte používať pneumatické náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, ked’ ho používajú neskúsené osoby.
e) Ručné elektrické náradie starostlivo ošet- rujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvňovat' správne fungovanie ručného elektrického náradia. Pred použitím ná- radia dajte poškodené súčiastky vymenit. Vela nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viest.
g) Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohládnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávatť. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viest’ k nebezpečným situáciám.
5 SERVISNÉ PRÁCE
a) Ručné elektrické náradie dávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.
BEZPEČNOSTNÉ VÝSTRAHY ŠPECIFICKÉ PRE ZARIADENIE – BRÚSKA
a) Mechanický nástroj držte za úchopné povrchy, lebo pás sa môže dostať do kontaktu s vlastným káblom. Pri zarezaní do „živého“ vodiča sa exponujú aj kovové diely mechanického nástroja, čo by mohlo obsluhujúcej osobe spôsobit zásah elektrickým prúdom.
b) Nástroj používajte len na suché brúse-nie. Pri preniknutí vody do nástroja zhrozí nebezpečenstvo zásahu elektrickým prú-dom.
c) Predtým, ako nástroj odložíte, počkajte, kým sa úplne nezastaví. Vložka nástroja sa môže zaseknúť a spôsobit’ stratu kontroly nad mechanickým nástrojom.
d) Dávajte pozor, aby iskrenie neohrozilo žiadne osoby. Odstráňte všetky horľavé materiály z okolia. Iskrenie vzniká pri brú-sení kovových materiálov.
e) Pozor, nebezpečenstvo požiaru! Dbajte na to, aby nedošlo k prehrievaniu brúse-ného objektu, rovnako aj brúsky. Predtým, ako si spravíte prestávku, vždy vyprázdnite vrecko na prach. Pri nepriaz-nivých podmienkach, napr. pri emitovaní iskier z brúsenia kovov, môže dôjsť k sa-movznieteniu sutiny z brúsenia v skrinke na prach, mikrofiltri alebo papierovom vrecku (alebo vo vrecka filtra alebo filtri vysávača). Najmä pri zmiešaní so zvyškami náterov či iných chemických materiálov a ked’je sutina z brúsenia po dlhodobejšej práci horúca.
f) Pri práci nástroj vždy držte pevne oboma rukami a udržujte stabilný postoj. Mechanický nástroj sa bezpečnejšie ovláda oboma rukami.
g) Zaistite obrobok. Obrobok zovretý upínacími zariadeniami alebo zverákom bude zaistený ovela bezpečnejšie ako pri držaní rukou.
h) Nedotýkajte a ani nevdychujte škodlivý/toxický prach vznikajúci pri brúsení. Všetky osoby v blízkosti pracoviska musia používať primerané ochranné osobné príslušenstvo na ochranu pred škodlivým/toxickým prachom. Používajte zariadenie na odsávanie prachu a pracovis-
ko dobre vetrajte.
i) Predtým, ako začnete brúsít, vždy odstráňte z pracoviska cudzie predmety, napríklad klince a skrutky.
j) Brúsku netlačte násilím, nechajte nástroj pracovať na rozumnej rýchlosti. K preťaženiu dôjde, ak sa na nástroj vyvíja príliš silný tlak a motor spomaluje, čo má za následok neúčinné brúsenie a možné poškodenie motora brúsky.
k) Opotrebované, potrhané alebo silne zanesené brúsne pásy nepoužívajte.
1) Nedotýkajte sa pohybujúceho sa brúsneho pásu.
Vrecko na prach
Vrecko na prach dokáže znížiť riziká týkajúce sa prachu.
Skontrolujte, či vrecko na prach nie je plné alebo upchaté. Ak chcete vyčistiť vrecko na prach, vyberte ho z portu na prach 9. Otvorte zips a opatrne vytraste vrecko na prach s otvorom otočeným nadol, čím sa prach z brú- senia odstráni.
- Nástroj vždy udržiavajte v čistote, suchu a bez oleja a mastnoty.
- Pri čistení používajte ochranné okuliare a ochranu zraku.
- Z dôvodov bezpečnosti a správneho fungovania vždy udržiavajte nástroj a vetracie otvory v čistote.
- Pravidelne kontrolujte, či do mriežok pri motore a do okolia hlavného spínača neprenikol prach alebo cudzie látky. Prípadný nahromadený prach odstráňte mäkkou kefkou.
- Ak je potrebné vyčistiť telo nástroja, utrite ho mäkkou navlhčenou tkaninou. Možno použiť aj mierny saponát, ale nie látky ako alkohol, benzín či iný čistiaci prostriedok.
- Na čistenie plastových dielov nikdy nepoužívajte leptavé prostriedky.
- V pravidelných intervaloch mažte všetky pohyblivé diely.
- Pravidelne kontrolujte všetky uchytenia. Tie sa môžu v dôsledku vibrácií časom uvolníť.
bo jeho servisný zástupca či iná osoba s podobnou kvalifikáciou, aby nevzniklo riziko ohrozenia.
Vyhlásenie o zhode
CE Vyhlasujeme, že produkt popísaný v časti Technické údaje:
76879 Bornheim / Nemecko
vyhovuje nasledujúcim smerniciam:
Strojárenskej smernici 2006/42/EC
Smernici EMC 2004/108/EC
a vyhovuje nasledujúcim platným harmonizovaným normám:
EN 60745-1/A11:2010
EN 60745-2-4/A11:2011
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
; A. Indiana Frank
Andreas Back
Vedúci hodnotenia kvality
Bornheim, 3.8.2013
Prehlád produktu
1 Hlavný spínač
2 Hnacie koleso
3 Páčka na uvolnenie pásu
4 Brúsny pás
5 Pomocná rukoväť
6 Nastavovacie tlačidlo behu pásu
7 Napájací kábel
8 Zaistovacie tlačidlo
9 Port na prach
Účel použitia
Nástroj je určený na suché brúšenie dreva, plastov, kovov, plniva a potiahnutých povrchov. Tento nástroj nie je určený na komerčné použitie.
Akékolvek iné použitie alebo modifikácia na nástroji sa považuje za nevhodné použitie a mohlo by predstavovat značné riziká.
Použitie nástroja
- Priložte nástroj na obrobok, aby bol brúsny pás v plnom kontakte s obrobkom. Zabezpečte, by sa obrobok nemohol vyšmyknút.
- Nástroj zapnete stlačením a podržaním hlavného spínača 1. Ak chcete zaistiť hlavný spínač 1 v tejto polohe, stlačte po-istný spínač 8, pričom držte hlavný spínač 1 stlačený. Držte nástroj pevne oboma rukami a začnite pracovať.
- Pohybujte nástrojom pomaly nad obrobkom v rovnobežných smeroch a s postupnými prechodmi.
- Nástroj vypnete stlačením a uvolnením hlavného spínača 1.
Upozornenie! Nástroj zapnite, len ked'je brúsny pás v plnom kontakte
s obrobkom.
Technické údaje
Menovité napätie 230 V / \~50 Hz
Menovitý výkon 850 W
Úroveň akustického tlaku (L _pA ) 87 dB(A) / Neurčitosť K = 3 dB(A)
Max. emisie vibrácií (a h)
98 dB(A) / Neurčitost' K = 3 dB(A)
2,7 m/s ^2 / Neurčitost K = 1,5 m/s ^2
VRECKO NA PRACH
Nikdy nepoužívajte nástroj bez pri- pojeného systému na zber prachu.
BRÚSNY PÁS
1 Uvolnite páčku na uvolnenie pásu 3 a vyberte brúsny pás 4 z nástroja.
2 Nasad'te nový brúsny pás 4 na pohonný mechanizmus.
4 Ak chcete nastaviť beh pásu, otáčajte tlačidlom na nastavenie behu pásu 6 dolava alebo doprava, kým brúsny pás 4 nebeží rovno.
Nepoužívajte ten istý brúsny papier na kovy a drevo.
ZBER PRACHU
Hodnoty uvedené v tomto návode boli merané podľa štandardizovaných meracích postupov špecifikovaných v norme EN 60745 a možno ich použiť na porovnávanie nástrojov.
Možno ich použiť na predbežné posúdenie expozície. Deklarované údaje o vibráciách predstavujú hlavné použitie nástroja, ale pri iných použitiach nástroja alebo nedostatočnej údržbe sa môžu údaje o vibráciách lišiť. Pri- tom môže dôjst k výraznému zvýšeniu úrovne vibrácií počas celého prevádzkového obdobia. Pri odhade úrovne vibrácií je potrebné vziať do úvahy aj prerušené obdobia, kedy je nástroj vypnutý alebo je spustený, ale v skutočnosti sa nepoužíva. To môže mať za následok ovela nižšie zaťaženie vibráciami počas celého prevádzkového obdobia.
Na ochranu používatel'a pred účinkami vibrácií možno podniknút d'alšie bezpečnostné opatrenia: udržiavajte nástroj a jeho príslušenstvo, udržiavajte ruky teplé a organizujte si štruktúru práce.
Záruka
V prípade porúch vzniknutých následkom chýb materiálu alebo výroby sa obrátte na predajňu Hornbach:
- Tieto podmienky predpisujú dodatočné záručné planenia a sú bezplatné. Záručné smernice stanovené zákonom zostávajú nedotknuté.
- Toto záručné plnenie sa obmedzuje na chyby materiálov alebo výroby a i ch odstránenie či prípadnú výmenu produktu. Kedže naše produkty nie sú konštruované na profesionálne použitie, v prípade používania produktu za týchto okolností budeme považovať záruku za neplatnú. Vylučujú sa nároky za poškodenia pri preprave, poškodenia v dôsledku nedodržiavania inštalačnej alebo používatelskej príručky (napríklad pripojenia na nesprávne napätie alebo nesprávnu elektrickú siet), neprofesionálnej inštalácii, zneužití alebo nesprávnom použití (napríklad preťažovanie produktu alebo použitie neschválených nástrojov či príslušenstva), nedodržiavaní údržby a bezpečnostných pravidiel, vniknutí cudzích predmetov (napríklad piesku, kameňov alebo prachu), nevhodných násilných alebo človekom spôsobených udalostí (napríklad poškodenia následkom pádu) plus pri štandardnom prípustnom opotrebovaní (napríklad jednotky batérií, ostria a pod.). Záručné reklamácie strácajú platnosť, ak už došlo k vniknutiam.
- Záručná doba je tri roky a začína od dátumu zakúpenia produktu. Záručné reklamácie sa musia uplatniť do dvoch týždňov od zistenia poruchy. Záručné reklamácie uplatnené neskôr budú zamietnuté. Záručná doba sa po oprave alebo výmene predlžuje alebo začína nová záručná doba – pre produkt alebo prípadné náhradné diely.
- Ak chcete uplatniť záručné reklamácie, obrátte sa na vašu predajňu Hornbach a preukážte sa originálom účtenky či iným dokladom o kúpe. Preto si tento doklad sta-
rostlivo odložte. Podla možností čo najlepšie popíšte dôvod vašej reklamácie. Pokial' chybný diel pokrýva naše záručné plnenie, ihned' ostanete opravený alebo nový produkt.
Likvidácia
Logo prečiarknutého koša s kolieskami znamená, že je nevyhnutné vykonať separovaný zber odpadových elektrických a elektronických zariadení (OEEZ). Takéto zariadenia môžu obsahovať nebezpečné a ohrozujúce látky. Tieto nástroje sa musia odovzdať na určené zberné miesto na recykláciu OEEZ a nesmú sa likvidovať ako netriedený komunálny odpad. Takto pomôžete šetrit’ prírodné zdroje a chránit životné prostredie. ďalšie informácie získate na miestnom úrade.
Deti sa nesmú hrať s plastovými vreckami a baliacim materiálom, inak hrozí nebezpečenstvo poranenia či udusenia. Takéto materiály bezpečne odložte a zlikvidujte spôsobom šetrným k životnému prostrediu.
