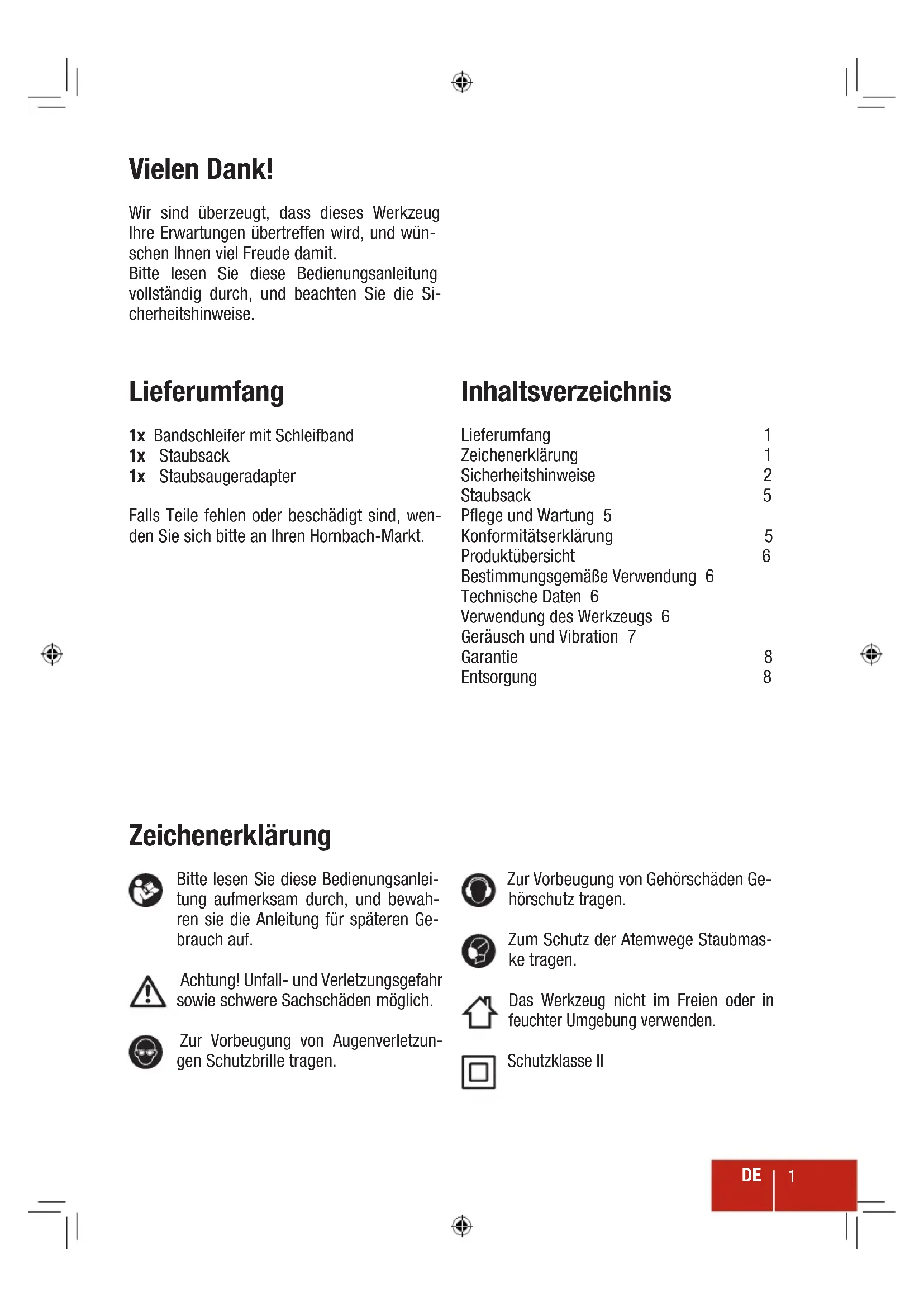

BEDIENUNGSANLEITUNG PA900BS Pattfield

Wir sind überzeugt, dass dieses Werkzeug Ihre Erwartungen übertreffen wird, und wünschen Ihnen viel Freude damit.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, und beachten Sie die Sicherheitshinweise.

Lieferumfang

1x Bandschleifer mit Schleifband
1x Staubsack
1x Staubsaugeradapter

Falls Teile fehlen oder beschädigt sind, wen- den Sie sich bitte an Ihren Hornbach-Markt.

Inhaltsverzeichnis

Lieferumfang 1

Zeichenerklärung 1

Sicherheitshinweise 2

Staubsack 5

Pflege und Wartung 5

Konformitätserklärung 5

Produktübersicht 6

Bestimmungsgemäße Verwendung 6

Technische Daten 6

Verwendung des Werkzeugs 6

Geräusch und Vibration 7

Garantie 8

Entsorgung 8

Zeichenerklärung

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, und bewahren sie die Anleitung für späteren Gebrauch auf.

Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

Zur Vorbeugung von Augenverletzungen Schutzbrille tragen.

Zur Vorbeugung von Gehörschäden Gehörschutz tragen.

Zum Schutz der Atemwege Staubmaske tragen.

Das Werkzeug nicht im Freien oder in feuchter Umgebung verwenden.

Schutzklasse II

Sicherheitshinweise

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1 ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2 ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3 SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4 VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGS

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

MASCHINENSPEZIFISCHE SICHERHEITS-HINWEISE FÜR SCHLEIFMASCHINEN

a) Das Elektrowerkzeug nur an den isolierten Griffen halten, da das Schleifband das Netzkabel des Werkzeugs erfassen kann. Das Einschneiden einer spannungsführenden Leitung kann freiliegende metallene Geräteteile unter Spannung setzen und einen Stromschlag verursachen.

b) Das Werkzeug nur zum Trockenschleifen verwenden. Das Eindringen von Wasser in das Werkzeug erhöht die Stromschlaggefahr.

c) Vor dem Ablegen des Werkzeugs warten, bis es vollständig zum Stillstand gekommen ist. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

d) Darauf achten, dass keine Personen durch Funkenflug gefährdet werden. Entflammbare Materialien aus dem Arbeitsbereich entfernen. Beim Schleifen von metallischen Werkstoffen kommt es zu Funkenbildung.

e) Achtung, Brandgefahr! Ein Überhitzen sowohl des Werkstücks als auch des Schleifers verhindern. Vor einer Arbeitspause grundsätzlich den Staubsack ausleeren. Unter ungünstigen Umständen, z. B. wenn es beim Schleifen von Metall zu Funkenbildung kommt, können sich der Schleifstaub im Staubsack, im Mikrofilter oder im Papiersack (oder im Filterbeutel oder Filter des Staubsaugers) von selbst entzünden. Die Gefahr ist besonders hoch, wenn der Schleifstaub mit Rückständen von Lacken, Polyurethan oder anderen chemischen Stoffen vermischt ist, und wenn der Schleifstaub nach längeren Arbeitseinsätzen erhitzt ist.

f) Das Werkzeug beim Arbeiten immer mit beiden Händen sicher halten, und auf einen sicheren Stand achten. Das Elektrowerkzeug lässt sich mit beiden Händen sicherer führen.

g) Das Werkstück sichern. Das Werkstück wird mit einer Spannvorrichtung oder in einem Schraubstock sicherer gehalten als mit der Hand.

h) Den beim Schleifen entstehenden schädlichen/giftigen Staub nicht berühren und/oder einatmen. Alle Personen, die sich im Arbeitsbereich aufhalten, müssen geeignete Schutzausrüstung zum Schutz gegen schädliche/giftige Stäube tragen. Die Staubabsaugvorrichtung verwenden, und für eine ausreichende Belüftung des Arbeitsbereiches sorgen.

i) Sicherstellen, dass vor dem Schleifen alle Fremdgegenstände wie Nägel und Schrauben aus dem Werkstück entfernt wurden.

j) Keinen Druck auf den Schleifer ausüben; das Werkzeug bei angemessener Geschwindigkeit einfach seine Arbeit machen lassen. Wenn zu starker Druck ausgeübt wird und der Motor abgedrosselt wird, wird das Werkzeug überlastet, was zu uneffizientem Schleifen führt und den Schleifermotor beschädigen kann.

k) Verschlissene, gerissene oder stark zugesetzte Schleifbänder nicht weiter verwenden.

1) Das sich bewegende Schleifband nicht berühren.

Staubsack

Die Verwendung des Staubsacks kann staubbedingte Gefahren reduzieren.

Sicherstellen, dass der Staubsack nicht voll oder verstopft ist. Zum Reinigen des Staubsacks diesen vom Spanauswurf 9 abnehmen. Den Reißverschluss öffnen, und zum Ausleeren den Staubsack vorsichtig schütteln, während die Öffnung nach unten zeigt.

Pflege und Wartung

Achtung! Sicherstellen, dass das Werkzeug ausgeschaltet und der ecker gezogen ist.

• Das Werkzeug immer sauber und trocken halten und von Öl oder Fett schützen.
• Zum Schutz der Augen während der Reinigung eine Schutzbrille tragen.
• Für eine sichere und sachgemäße Verwendung das Werkzeug und die Belüftungsschlitze immer sauber halten.
• Die Lüftungsgitter am Motor und am Ein-/Ausschalter auf Staub oder Fremdkörper kontrollieren. Staubansammlungen mit einer weichen Bürste entfernen.
• Das Werkzeuggehäuse bei Bedarf mit einem weichen, feuchten Tuch abwischen. Ein mildes Reinigungsmittel kann verwendet werden, jedoch kein Alkohol, Benzin oder andere Reinigungsmittel.
• Auf keinen Fall ätzende Reinigungsmittel zum Reinigen von Kunststoffteilen verwenden.
• Alle beweglichen Teile regelmäßig schmieren.
• Alle Befestigungen regelmäßig kontrollieren. Diese können sich in Folge der Vibrationen mit der Zeit lösen.

Achtung! Falls das Netzkabel beschädigt ist, muss es vom Herstel-

ler, dessen technischen Kundendienst oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Konformitätserklärung

CE Wir erklären, dass das unter Technische Daten beschriebene Produkt

76879 Bornheim / Deutschland

in der Ausführung folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

EMV-Richtlinie 2004/108/EG

und folgenden anwendbaren harmonisierten Normen entspricht:

EN 60745-1/A11:2010

EN 60745-2-4/A11:2011

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

Andreas Back

Leitung Qualitätssicherung

Bornheim, 01.03.2013

Produktübersicht

1 Ein-/Ausschalter
2 Antriebsrolle
3 Bandlösehebel
4 Schleifband
5 Zusatzhandgriff
6 Bandlauf-Einstellknopf
7 Netzkabel
8 Arretiertaste
9 Spanauswurf

Bestimmungsgemäße Verwendung

Das Werkzeug ist zum Trockenschleifen von Holz, Kunststoff, Metall, Füllmaterial sowie von beschichteten Oberflächen vorgesehen. Das Werkzeug ist nicht für den gewerblichen Gebrauch bestimmt. Jegliche anderweitige Verwendung oder Veränderung des Werkzeugs wird als unsachgemäße Verwendung betrachtet und kann erhebliche Gefahren verursachen.

Verwendung des Werkzeugs

1. Das Werkzeug so am Werkstück anlegen, dass das Schleifband vollflächig auf dem Werkstück aufliegt. Sicherstellen, dass das Werkstück nicht wegrutschen kann.
2. Zum Einschalten des Werkzeugs den Ein-/Ausschalter 1 gedrückt halten. Um den Ein-/Ausschalter 1 zu arretieren, bei gedrücktem Ein-/Ausschalter 1 die Arretiertaste 8 betätigen. Mit der Arbeit beginnen, dabei das Werkzeug mit beiden Händen sicher halten.
3. Das Werkzeug langsam und in parallelen Linien und aufeinander folgenden Durchläufen über das Werkstück bewegen.
4. Zum Ausschalten des Werkzeugs den Ein-/Ausschalter 1 drücken und loslassen.

Achtung! Das Werkzeug erst dann einschalten, wenn das Schleifband hig auf dem Werkstück aufliegt.

Technische Daten

Nennspannung 230 V / \~50 Hz

Nennleistung 850 W

Leerlaufbandgeschwindigkeit 300 m/min

Bandgröße 76 x 533 mm

Gewicht 2,8 kg

Schutzklasse / II

Schutzklasse IP 20

Schalldruckpegel (L _pA ) 87 dB(A) / Messunsicherheitsfaktor K = 3 dB(A)

Schallleistungspegel (LWA)

Max. Schwingungsemission ( a_h )

98 dB(A) / Messunsicherheitsfaktor K = 3 dB(A)

2,7 m/s ^2 / Messunsicherheitsfaktor K = 1,5 m/s ^2

STAUBSACK

1 Den Staubsack an den Spanauswurf 9 anschließen.

2 Den Reißverschluss am Staubsack zum Entleeren verwenden.

Sicherstellen, dass der Staubsack leer und nicht verstopft ist.

Das Werkzeug niemals ohne angeschlossenes Staubabsaugsystem finden.

SCHLEIFBAND

1 Den Bandlösehebel 3 lösen, und das Schleifband 4 vom Werkzeug abnehmen.

2 Ein neues Schleifband 4 auf den Antriebsmechanismus aufziehen.

Achtung! Sicherstellen, dass das Werkzeug ausgeschaltet und der ecker gezogen ist.

Achtung! Die Drehrichtung des Schleifbandes beachten.

3 Das Schleifband 4 auf dem Antriebsmechanismus zentrieren, und den Bandlösehebel 3 schließen.

4 Zum Einstellen des Bandlaufes den Bandlauf-Einstellknopf 6 nach links oder rechts drehen, bis das Schleifband 4 gerade läuft.

Für Metall und Holz nicht dasselbe Schleifband verwenden.

STAUBABSAUGUNG

1 Der ZustStaubsaugung Staubsaugergeigneter Staubsauger verwendet werden. Den Staubsaugeradapter an den Spanauswurf 9 anschließen.

2 apter anschließen.

Geräusch und Vibration

Die in dieser Anleitung angegebenen Werte wurden entsprechend einem gemäß EN 60745 genormten Messverfahren gemessen und können für den Vergleich von Werkzeugen untereinander verwendet werden.

Sie können auch für eine vorläufige Einschätzung der Belastung herangezogen werden. Die deklarierten Schwingungsdaten repräsentieren die hauptsächlichen Anwendungen des Werkzeugs, wobei die Schwingungsdaten bei anderen Anwendungen des Werkzeugs oder ungenügender Wartung abweichen können. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Einschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Werkzeug ausgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Zum Schutz des Anwenders vor den Auswirkungen von Schwingungen können zusätzliche Sicherheitsmaßnahmen ergriffen werden: Wartung des Werkzeugs und der Einsatzwerkzeuge, Warmhalten der Hände, Organisation von Arbeitsabläufen.

Garantie

Bei Störungen aufgrund von Material- oder Verarbeitungsfehlern wenden Sie sich bitte an Ihren Hornbach-Markt:

1. Diese Bedingungen sind kostenfreie, vorherrschende zusätzliche Garantieleistungen. Die gesetzlich vorgeschriebenen Garantiebestimmungen bleiben davon unberührt.
2. Die Garantieleistungen beschränken sich auf Material- und Verarbeitungsfehler sowie auf die Beseitigung derselben oder alternativ den Ersatz des Produktes. Da unsere Produkte nicht für den professionellen Einsatz konzipiert sind, betrachten wir die Garantie als erloschen, sofern das Produkt unter solchen Bedingungen eingesetzt wird. Ausgeschlossen sind Garantieansprüche für Transportschäden, Schäden in Folge der Nichteinhaltung der Montage- oder Bedienungsanleitung (z. B. Anschluss an falsche Netzspannung oder falsche Stromart), unsachgemäßer Montage, Missbrauch oder Zweckentfremdung (z. B. Überlastung des Produkts oder Verwendung mit nicht zugelassenem Werkzeug oder Zubehör), Nichteinhaltung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern (z. B. Sand, Steine, oder Staub), unsachgemäßer Krafteinwirkungen oder von Personen verursachter Ereignisse (z. B. Schäden durch Herunterfallen) sowie normaler Abnutzung (z. B. Akku, Klingen, usw.). Der Garantieanspruch erlischt, wenn bereits Eingriffe vorgenommen worden sind.

3. Die Gewährleistungsfrist beträgt drei Jahre und beginnt mit dem Kaufdatum des Produkts. Garantieansprüche müssen innerhalb von zwei Wochen nach Erkennen des Defektes geltend gemacht werden. Zu spät geltend gemachte Garantieansprüche werden abgewiesen. Die Gewährleistungsfrist wird nach Reparatur oder Ersatz nicht verlängert, und es beginnt auch keine neue Gewährleistungsfrist für das Produkt oder eventuelle Ersatzteile.

4. Zur Geltendmachung von Garantieansprüchen wenden Sie sich bitte an Ihren Hornbach-Markt und bringen Sie ihre Originalrechnung oder einen anderen datierten Kaufbeleg mit. Bewahren Sie deshalb Ihren Beleg sorgfältig auf. Begründen Sie Ihren Anspruch so präzise wie möglich. Falls der Schaden von unseren Garantieleistungen abgedeckt wird, erhalten Sie unverzüglich ein repariertes oder neues Produkt.

Entsorgung

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Eletro- und Elektronik-Altgeräten (WEEE). Solche Geräte

können gefährliche und umweltgefährdende Stoffe enthalten. Diese Werkzeuge sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.
