BRUKSANVISNING PA900BS Pattfield

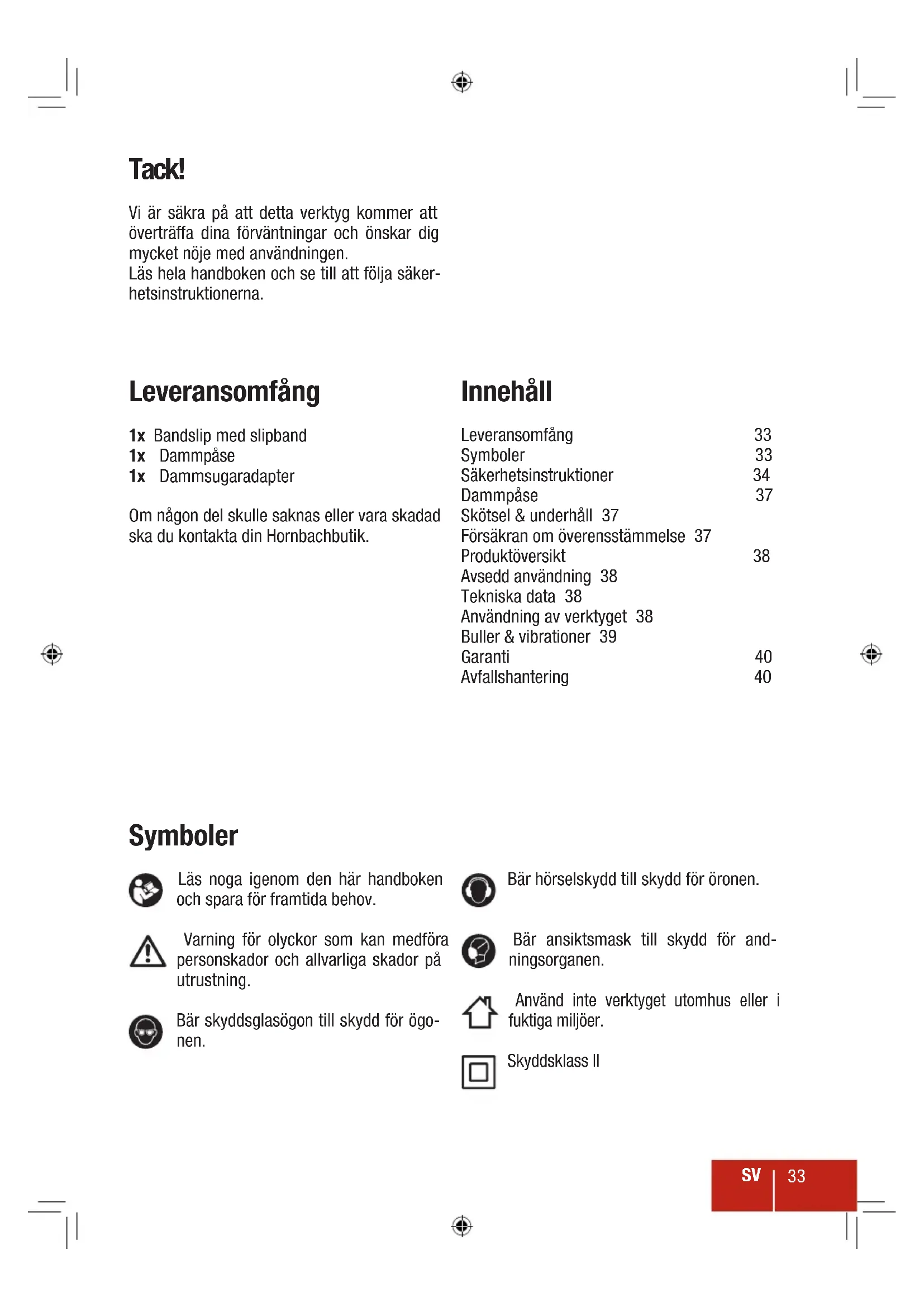

Vi är säkra på att detta verktyg kommer att överträffa dina förväntningar och önskar dig mycket nöje med användningen.

Läs hela handboken och se till att följa säkerhetsinstruktionerna.

Leveransomfång

1x Bandslip med slipband
1x Dammpåse
1x Dammsugaradapter

Om någon del skulle saknas eller vara skadad ska du kontakta din Hornbachbutik.

Innehåll

Leveransomfång 33

Symboler 33

Säkerhetsinstruktioner 34

Dammpåse 37

Skötsel & underhåll 37

Försäkran om överensstämmelse 37

Produktöversikt 38

Avsedd användning 38

Tekniska data 38

Användning av verktyget 38

Buller & vibrationer 39

Garanti 40

Avfallshantering 40

Symboler

Läs noga igenom den här handboken och spara för framtida behov.

Varning för olyckor som kan medföra personskador och allvarliga skador på utrustning.

Bär skyddsglasögon till skydd för ögo- nen.

Bär hörselskydd till skydd för öronen.

Bär ansiktsmask till skydd för andningsorganen.

Använd inte verktyget utomhus eller i fuktiga miljöer.

Skyddsklass II

WARNING Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1 ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2 ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp

elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3 PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4 KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga situationer uppstå.

5 SERVICE

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

MASKINSPECIFIKA SÄKERHETSVARNINGAR FÖR SLIPMASKINER

b) Håll endast elverktyget i de isolerade gripytorna, eftersom hyvelstålet kan komma i kontakt med sladden. Om en strömförande ledning skärs av kan orsaka att nakna metalldelar på elverktyget blir strömförande och ge maskinskötaren en elstöt.
b) Använd endast maskinen för torrslipning. Om vatten tränger in i maskinen ökar risken för elstöt.
c) Vänta alltid tills maskinen har stannat helt innan den läggs ner. Verktygsfästet kan klämmas och orsaka förlorad kontroll över elverktyget.
d) Kontrollera att inte någon person utsätts för fara på grund av gnistor. Ta bort allt lättantändligt material i närheten. Gnis- tor kan bildas vid slipning av metaller.
e) Var försiktig, brandrisk! Undvik att överhetta föremålet som slipas samt slipmaskinen. Töm alltid dammpåsen före pauser. Vid ogynnsamma förhållanden, t.ex. om gnistor slås ut från slipmaterialet kan slipdammet i dammpåsen, mikrofiltret eller papperssäcken (eller i filtersäcken eller filtret på dammsugaren) självantända. Särskilt om det är blandat med rester av lack, polyuretan eller andra kemiska material och när slipresterna är varma efter långa arbetspass.
f) Håll stadigt maskinen med båda händerna och se till att stå stabilt när du arbetar med maskinen. Elverktyget styrs på ett säkrare sätt med båda händerna.
g) Spänn fast arbetsstycket. Ett arbetsstycke som sitter fast med en tving eller klämma är betydligt bättre säkrat än om den bara hålls fast med ena handen.
h) Rör inte vid och/eller andas inte in skadligt/giftigt damm som bildas under arbetet. Alla personer i närheten av arbetsområdet måste använda lämplig personskyddsutrustning för skydd mot skadligt/giftigt damm. Använd dammut-sugningen och håll arbetsområdet välventilerat.
i) Kontrollera att främmande föremål som spi-

kar och skruvar har tagits bort från arbets- stycket innan slipningen påbörjas.

i) Tvinga inte slipmaskinen, låt verktyget arbeta på en rimlig hastighet. Verktyget överbelastas om för stort tryck appliceras och motorn blir långsam vilket leder till ineffektiv slipning och eventuellt till skador på slipmaskinens motor.
k) Fortsätt inte använda slöa, slitna eller kraftigt igensatta slipband.
I) Rör inte vid slipbandet när det är i rörelse.

Dammpåse

Användning av dammpåsen kan reducera risken för dammrelaterade hälsoproblem.

Kontrollera att dammpåsen inte är full eller igensatt. Rengör dammpåsen genom att ta av den från dammöppningen 9. Öppna blixtlåset och skaka försiktigt dammpåsen med öppningen riktad nedåt för att skaka ut slipdammet.

Skötsel & underhåll

Var försiktig! Se till att verktyget är avstängt och inte anslutet till elnätet.

• Se till att hålla verktyget rent, torrt och fritt från olja och fett.
• Bär alltid skyddsglasögon vid rengöring av verktyget.
• För att slagborren ska fungera säkert och korrekt måste verktyget och ventilations- springorna vara helt rena.
• Kontrollera regelbundet om det finns damm eller främmande föremål i gallret nära motorn och vid on/off-knappen. Använd en mjuk borste för att avlägsna ansamlat damm.
• Om verktyget behöver tokas av använder man en mjuk, fuktad trasa. Ett milt rengöringsmedel kan tillsättas men alkohol, bensin eller annat rengöringsmedel får absolut inte användas.
• Använd aldrig frätande ämnen för rengöring av plastkomponenter.
• Smörj alla rörliga delar med jämna mellanrum.
• Kontrollera även alla fästpunkter med jämna mellanrum. De kan lossa pga vibrationerna vid arbete med verktyget.

Var försiktig! Om strömkabeln ska-dats ska man för att undvika risker,

låta tillverkaren, tillverkarens servicerepresentant eller annan person med motsvarande kvalifikationer byta den.

Försäkran om överensstämmelse

CE Vi intygar att produkten som beskrivs under Tekniska data:

uppfyller bestämmelserna i följande direktiv

Maskindirektivet 2006/42/EG

EMC-direktivet 2004/108/EG

och i enlighet med följande tillämpliga standarder

SS-EN 60745-1/A11:2010

SS-EN 60745-2-4/A11:2011

SS-EN 55014-1/A2:2011

SS-EN 55014-2/A2:2008

SS-EN 61000-3-2/A2:2009

SS-EN 61000-3-3:2008

Andreas Back

Kvalitetschef

Bornheim, 3.08.2013

Produktöversikt

1 On/Off-knappen
2 Drivhjul
3 Bandfrigöringsspak
4 Slipband
5 Stödhandtag
6 Bandkörningsvred
7 Nätkabel
8 Låsknapp
9 Dammutsug

Avsedd användning

Verktyget är avsett för slipning av trä, plast, metall, spackel samt målade ytor. Verktyget är inte avsett för professionell användning.

Alla annan användning eller modifiering av verktyget är icke avsedd användning och kan orsaka avsevärda skador.

Användning av verktyget

1. Placera verktyget på arbetsstycket så att hela slipbandet har kontakt. Se till att arbetsstycket inte kan glida undan.
2. Starta verktyget genom att trycka på strömbrytaren 1. Lås strömbrytaren 1 i position genom att trycka på låsknappen 8 medan strömbrytaren 1 hålls intryckt. Håll verktyget i ett stadigt grepp under arbetet.
3. Flytta sakta verktyget över arbetsstycket i parallella linjer och på varandra följande passager.
4. Stäng av verktyget genom att trycka in och släppa upp on/off-knappen 1.

Varning! Starta endast verktyget när slippappret har full kontakt med stycket.

Tekniska data

Märkspänning 230 V/50 Hz

Märkeffekt 850 W

Bandets tomgångshastighet 300 m/min

Bandstorlek 76 x 533 mm

Vikt 2,8 kg

Skyddsklass /ll

Skyddsgrad IP 20

Ljudtrycksnivå (LpA) 87 dB(A)/osäkerhet K = 3 dB(A)

Ljudeffektsnivå (LwA)

Max. vibrationsemission ( a_h )

98 dB(A)/osäkerhet K = 3 dB(A)

2,7 m/s²/osäkerhet K = 1,5 m/s²

DAMMPÅSE

1 Anslut dammpåsen till dammöppningen 9.

2 Använd blixtlåset på dammpåsen för att tömma den.

Kontrollera att dammpåsen är tom och inte igensatt.

Använd aldrig verktyget utan att ett dammuppsamlingssystem är mon-

SLIPBAND

1 Frigör bandfrigöringsspaken 3 och ta av slipbandet 4 från verktyget.

2 Sätt på ett nytt slipband 4 på drivmekanismen.

Var försiktig! Se till att verktyget är avstängt och inte anslutet till elnätet.

Var försiktig! Kontrollera slipbandets rotationsriktning.

3 Centrera slipbandet 4 på drivmekanismen och lås bandfrigöringsspaken 3.

4 Justera bandet genom att vrida band-justeringsvredet 6 åt vänster eller höger tills slipbandet 4 löper rakt.

Använd inte samma slippapper för metall och trä.

DAMMUPPSAMLING

1 Anslut lämpligsugarenstigjardarkansugavändas för uppsamling av dammet. Anslut dammsugaradaptern till dammöppningen 9.

2 radaptern.

Buller & vibrationer

Värdena i denna handbok har uppmätts i enlighet med den standardiserade mätprocedur som anges i SS-EN 60745 för jämförelse mellan olika verktyg.

De kan användas för en preliminär bedömning av exponering. Deklarerade vibrationsdata avser verktygets huvudfunktioner, och andra användningar av verktyget liksom bristande återhåll kan leda till orsaka vibrationer med andra värden. Sådana förhållanden kan leda till att vibrationsnivån för ett helt arbetspass blir betydligt högre.

Varje uppskattning av vibrationsnivå ska också ta hänsyn till mellanliggande perioder när verktyget är avstängt eller är igång men inte i användning. Resultatet kan bli en mycket lägre vibrationsnivå för arbetspasset som helhet. Ytterligare säkerhetsåtgärder kan vidtas för att skydda användaren från vibrationseffekter som att regelbundet underhålla verktyget och dess tillbehör, att hålla händerna varma under arbetet och att organisera arbetet på ett bra sätt.

Garanti

I händelse av fel som antyder materialfel eller tillverkningsfel ska man kontakta sin Hornbachbutik.

1. Dessa villkor gäller över för tilläggsgarantier och är kostnadsfria. Garantivillkor som stadgas i lag påverkas inte.
2. Garantivillkoren gäller endast materialfel och tillverkningsfel och innebär åtgärdande av dessa fel eller erhållande av ny produkt. Eftersom våra produkter inte är avsedda för yrkesmässig användning gäller inte garantin om produkten används på ett sådant sätt. Inte heller omfattar garantin transportskador, skador som uppstår till följd av underlåtenhet att följa anvisningarna för montering och användning i denna handbok (t.ex. anslutning till elnät med felaktig spänning eller strömstyrka), felaktig montering och missbruk eller felaktigt bruk av verktyget (som användning med ej godkända verktyg eller tillbehör), underlåtenhet att följa anvisningar för underhåll och säkerhet, bemängning med främmande föremål (som sand, stel och damm), felaktigt applicerad kraft och felaktig hantering (som t.ex. gör att verktyget faller) och skadas, och inte heller normal förslitning på (t.ex. batterier, blad och liknande). Garantin upphör också att gälla om ingrepp gjorts i verktyget.
3. Garantiperioden är tre år räknat från dagen för inköpet av produkten. Garantianspråk måste resas inom två veckor från upp-täckten av en defekt. Krav som inkommer senare än så beaktas inte. Garantiperioden utökas inte vare sig efter reparation eller byte, och ny garantiperiod inleds inte för produkten eller reservdelar till produkten.
4. För att ställa garantianspråk ska man kontakta sin Horbachbutik och kunna uppvisa faktura eller annat bevis på köp med datumangivelse. Spara därför alltid kvitton på inköp. Beskriv skälet till garantianspråket så ingående som möjligt. Om den defekta

komponenten omfattas av vår garanti, kommer vi omgående att reparera den eller ge dig en ny produkt i utbyte.

Avfallshantering

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa verktyg måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte slängas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.
