MANUAL DE UTILIZARE PA900BS Pattfield

Suntem convinși că această unealtă vă va satisface exigentele și vă dorim s-o utilizati cu plăcere.

Citiți integral acest manual de utilizare și respectați instrucțiunile de siguranță.

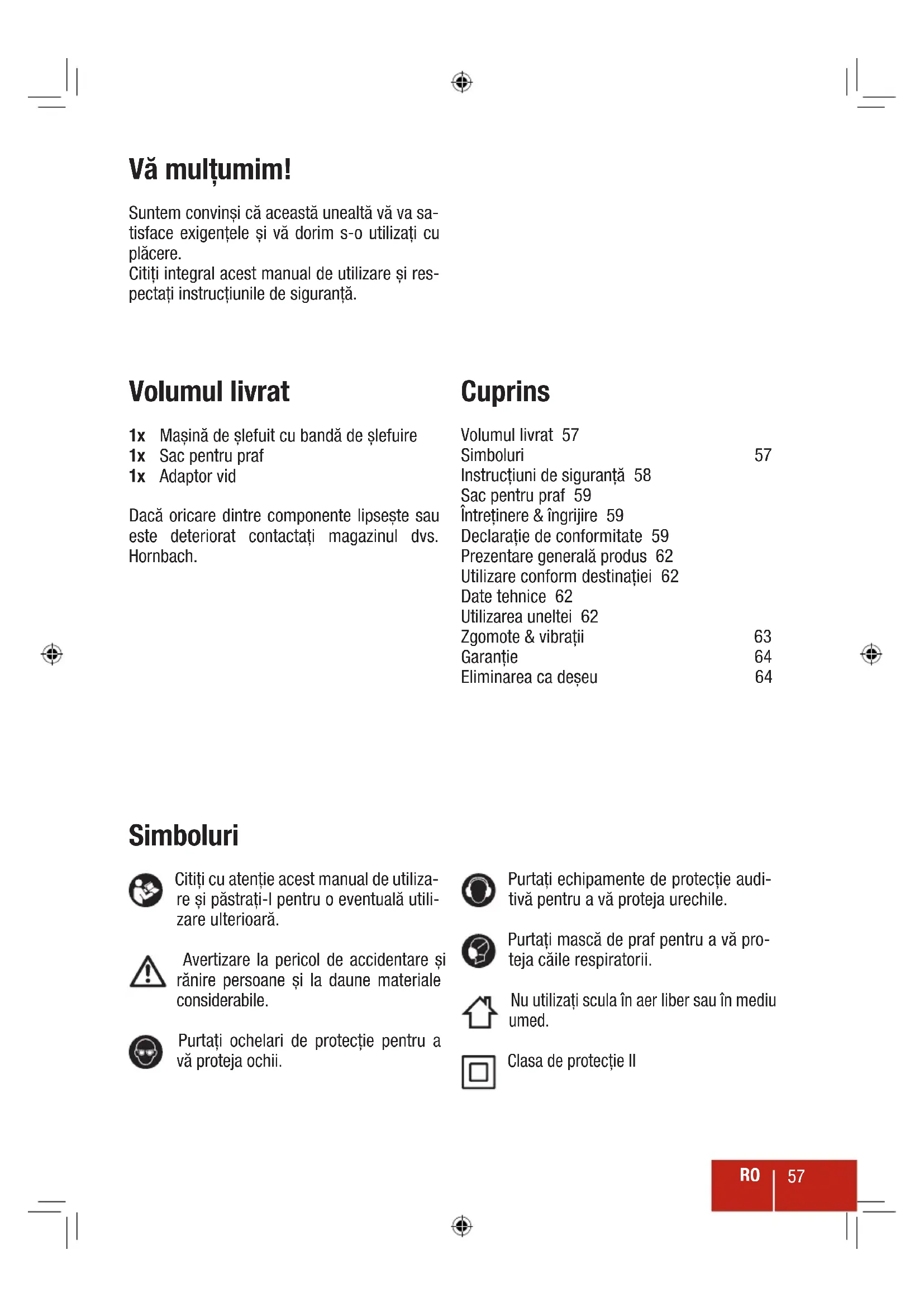

Volumul livrat

1x Maşină de şlefuit cu bandă de şlefuire
1x Sac pentru praf
1x Adaptor vid

Dacă oricare dintre componente lipsește sau este deteriorat contactați magazinul dvs. Hornbach.

Cuprins

Volumul livrat 57

Simboluri 57

Instrucțiuni de siguranță 58

Sac pentru praf 59

Întreținere & îngrijire 59

Declaratie de conformitate 59

Prezentare generală produs 62

Utilizare conform destinatiei 62

Date tehnice 62

Utilizarea uneltei 62

Zgomote & vibratii 63

Garantie 64

Eliminarea ca deșeu 64

Simboluri

Citiți cu atenție acest manual de utilizare și păstrați-l pentru o eventuală utilizare ulterioară.

Avertizare la pericol de accidentare și rănire persoane și la daune materiale considerabile.

Purtați ochelari de protecție pentru a vă proteja ochii.

Purtați echipamente de protecție auditivă pentru a vă proteja urechile.

Purtați mască de praf pentru a vă proteja căile respiratorii.

Nu utilizati scula în aer liber sau în mediu umed.

Instrucțiuni de siguranță

INDICAȚII GENERALE DE AVERTIZARE PEN- TRU SCĂLE ELECTRICE

AVERTISMENT Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

1 SIGURANTA LA LOCUL DE MUNCĂ

a) Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
b) Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
c) Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei elec-trice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

2 SIGURANTĂ ELECTRICĂ

a) Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ștecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protecție. Ștecherele nemodificate și prizele corespunză- toare diminuează riscul de electrocutare.
b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
c) Feriți maçina de ploaie sau umezeală.

Pătrunderea apei într-o sculă electrică mă-rește riscul de electrocutare.

d) Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
e) Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri pre-lungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folositi un întrerupător automat de protectie împotriva tensiunilor periculoase. Întrebuintarea unui întrerupător automat de protectie împotriva tensiunilor periculoase reduce riscul de electrocutare.

3 SIGURANTA PERSOANELOR

a) Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoo-lului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
b) Purtati echipament personal de protecție și întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o

racorda la rețeaua de curent, puteți provoca accidente.

d) Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
e) Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mentineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
g) Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurati-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

4 UTILIZAREA ŞI MANEVRAREA ATENTĂ A SCULELOR ELECTRICE

a) Nu suprasolicitați maçina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
b) Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
c) Scoateți ștecherul afară din priză și/sau îndepăratați accumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
d) Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

e) Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dati la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
f) Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
g) Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

5 SERVICE

a) Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

AVERTIZĂRI DE SIGURANTĂ SPECIFICE UTI- LAJULUI VALABILE PENTRU ȘLEFUITOR

a) Apucați unealta doar de suprafața de prindere izolată, deoarece banda poate să atingă propriul cablu. Tăierea unui cablu sub tensiune va face ca piesele metalice expuse ale uneltei electrice să fie sub tensiune și să poată electrocuta operatorul.
b) Folosiți utilajul numai pentru șlefuire uscată. Pătrunderea apei în utilaj contribuie la creșterea riscului de electrocutare.
c) Înainte de a o depune jos, așteptați până când mașina se oprește complet. Uneal-ta introdusă se poate înțepeni și poate duce la pierderea controlului asupra aparatului.
d) Fiți atent ca să nu fie expus nimeni la pericole din cauza scânteilor. Îndepăratați materialele combustibile din apropiere. La șlefuirea materialelor metalice se formează scântei.
e) Precautie, pericol de incendiu! Evitați atât supraîncălzirea obiectelor șlefuite, cât și a mașinii de șlefuit. Înainte de fiecare pauză goliți sacul pentru praf. în condiții nefavorabile, de ex. când din metalul șlefuit ies scântei, particulele rezultate din șlefuire din sacul pentru praf, microfiltru sau sacul de hârtie (sau în sacul de filtrare sau în filtrul aspiratorului) se poate autoaprinde. În particular, când se amestecă cu reziduuri de firnis, poliuretan sau alte chimicale și când particulele rezultate din șlefuire sunt fierbinti după o perioadă mai îndelungată de lucru.
f) Când lucrați cu utilajul, tineți-I întot-deauna ferm cu ambele mâini și asigu-rați-i o pozitie stabilă. Uneltele electrice pot fi manipulate mai sigur cu două mâini.
g) Fixați piesa de prelucrat. O piesă fixa- tă într-un dispozitiv de prindere sau într-o menghină este mult mai sigur susținută de- cât în mâna dvs..
h) Nu atingeți și/sau nu inhalați praful nociv/toxic generat în cursul șlefuirii. Toate persoanele aflate în apropierea zonei de lucru trebuie să poarte echipament de protecție personală adecvată împotriva prafului nociv/toxic. Folosiți echipamentul de eliminare a prafului și asigurați o aerisire

bună a locului de muncă.

i) Aveți grijă ca înainte de a începe șlefuirea să îndepăratați obiectele străine de pe piesa de prelucrat, cum ar fi cuiele sau șuruburile.
j) Nu forțați mașina de șlefuit, lăsați unealta să funcționeze la o viteză rezonabilă. Dacă se aplică o forță excesivă se ajunge la supraîncărcare și motorul va încetini, ceea ce are ca consecință o șlefuire ineficientă și posibilitatea deteriorării motorului șlefuitorului.
k) Nu mai folosiți în continuare benzile de șlefuire, dacă acestea sunt uzate, rupte sau puternic încărcate cu particule rezultate din șlefuire.
l) Nu atingeti banda de șlefuire aflată în mișcare.

Sacul pentru praf

Utilizarea sacului pentru praf poate reduce riscurile legate de praf.

Asigurați-vă că sacul pentru praf nu este plin sau înfundat. Pentru a curăța sacul de praf, îndepărtați-l din portul pentru praf 9. Deschideți fermoarul și scuturați ușor sacul pentru praf cu deschiderea orientată în jos, pentru a înde-părta praful rezultat din procesul de șlefuire.

Întreținere & îngrijire

Precauție! Aveți grijă ca unealta să fie oprită și decuplată.

• Întotdeauna mențineți unealta curată, usca- tă și fără urme de ulei sau grăsime.
• Purtați ochelari de protecție în timpul curățării.
• În vederea siguranței și calității muncii în- totdeauna mentineți curate mașina și fan- tele de aerisire.
• Verificați regulat dacă a intrat praf sau alte corpuri străine prin grilajul de lângă motor sau în jurul butonului on/off. Pentru înde-părtarea eventualului praf acumulat folosiți o perie moale.
• Dacă este nevoie de curățarea corpului uneltei atunci ștergeți-l cu o cârpă moale umedă. Se poate folosi un detergent blând dar nu și alcool, petrol sau alti agenți de curătare.
• Niciodată nu folosiți agenți alcalini pentru curățarea pieselor din plastic.
• Ungeți la intervale regulate toate piesele în mișcare.
• Verificați periodic toate fixările. Acestea cu timpul pot deveni slabe din cauza vibrațiilor.

Precauție! Dacă cablul de alimentare este deteriorat acesta trebuie

Înlocuit de către producător sau agentul service al acestuia sau persoane calificate în mod asemănător în vederea evitării pericolelor.

Declaratie de conformitate

CE Declarăm că produsul descris în Date tehnice:

850 W Maşina de şlefuit cu bandă PA-900BS

fabricată pentru:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

este conform cu următoarele directive:

Directiva maşini 2006/42/EC

Directiva EMC (compatibilitate electro-magnetică) 2004/108/EC

și este în conformitate cu următoarele standarde armonizate aplicabile:

EN 60745-1/A11:2010

EN 60745-2-4/A11:2011

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

Andreas Back

Şef asigurare calitate

Prezentare generală produs

1 Buton On /Off
2 Roată de actionare
3 Manetă de eliberare a benzii
4 Bandă de șlefuire
5 Mâner suplimentar
6 Buton de ajustare a rulării benzii
7 Cablu electric
8 Butonul de blocare
9 Port praf

Utilizare conform destinației

Unealta este destinată șlefuirii uscate a obiectelor din lemn, plastic, metal, material de umplutură cât și pentru suprafețe acoperite. Unealta nu este potrivită pentru utilizare comercială. Orice altă utilizare sau modificare a uneltei se consideră a fi utilizare necorespunzătoare și poate conduce la pericole considerabile.

Utilizarea uneltei

1. Asezați în așa fel unealta pe piesa de prelucrat, încât banda de șlefuire să fie în contact perfect cu piesa de prelucrat. Aveți grijă să nu alunece piesa de prelucrat.
2. Pentru a porni unealta apăsați și țineți apăsat butonul on / off 1. Pentru a bloca butonul on / off 1 în poziție apăsați butonul de blocare 8 în timp ce butonul on / off 1 este apăsat. Începeți lucrul ținând ferm unealta cu ambele mâini.
3. Miscați unealta încet pe piesa de prelucrat în linii paralele și treceri successive.
4. Pentru a opri unealta apăsați și eliberați butonul on / off 1.

Avertizare! Unealta se va porni nu-mai când banda de șlefuire este în t perfect cu piesa de prelucrat.

Date tehnice

Tensiunea nominală 230 V / \~50 Hz

Puterea nominală 850 W

Viteza de mers în gol a benzii 300 m/min

Dimensiune bandă 76 x 533 mm

Greutatea 2,8 kg

Nivel de presiune sonoră (L _pA )

Nivel de putere sonoră (LWA)

Emisie max. de vibrații (a _h )

87 dB(A) / Incertitudine K = 3 dB(A)

98 dB(A) / Incertitudine K = 3 dB(A)

2,7 m/s ^2 / Incertitudine K = 1,5 m/s ^2

SAC PENTRU PRAF

1 Montați sacul pentru praf la portul pentru praf 9.

2 Folosiți fermoarul de la sacul pentru praf, pentru a-l goli.

Verificați ca sacul de praf să fie gol și neînfundat.

Nu folosiți niciodată unealta fără sistemul de colectare a prafului atașat.

BANDA DE SLEFUIRE

1 Eliberați maneta de eliberare a benzii 3 și îndepărtați banda de șlefuire 4 din unealtă.

2 Montați o nouă bandă de șlefuire 4 la mecanismul de antrenare.

Precauție! Aveți grijă ca unealta să fie oprită și decuplată.

Precauție! Observați sensul de ro- tație al benzii de șlefuire.

3 Centrați banda de șlefuire 4 pe mecanismul de antrenare și blocați maneta de eliberare a benzii 3.

4 Pentru a ajusta rularea benzii, răsuciți butonul 6 de ajustare a rulării benzii spre stânga sau spre dreapta, până când banda de șlefuire 4 rulează în linie dreaptă.

Nu folosiți aceași foaie de șlefuire pentru lemn și metal.

COLECTAREA PRAFULUI

1 Correctați colesăiretoprafăupiațbatațăiutilizat un aspirator de praf adecvat. Montați adaptorul de vid la portul pentru praf 9.

2 torul de vid.

Zgomot & vibratie

Valorile specificate în aceste instrucțiuni sunt măsurate în concordanță cu o procedură standardizată de măsurare descrisă în EN 60745 și se pot utiliza pentru compararea uneltelor. Acestea pot fi utilizate într-o evaluare preliminară a expunerii. Valoarea de vibrație declarată este valabilă pentru utilizarea principală a uneltei, dar utilizările diferite de aceasta sau întreținerea necorespunzătoare a uneltei pot avea ca rezultat alte valori de vibrații. Acestea pot crește semnificativ nivelul de vibrație pe perioada totală de lucru.

O estimare a nivelului de vibrație poate să ia în considerare perioadele de timp în care unealta este oprită sau funcționează dar nu este folosită momentan. Aceasta poate avea ca rezultat o sarcină prin vibrații mai redusă pe întreaga perioadă a muncii.

Se pot lua măsuri suplimentare de siguranță în vederea protejării utilizatorului de efectele vibrației: Întrețineți unealta și accesoriiile acesteia, mențineți-vă mâinile calde și adaptați corespunzător programul de lucru.

Garantie

În cazul deranjamentelor care țin de defectele de material sau de fabricație vă rugăm contactați magazinul dvs. Hornbach.

1. Aceste situații implică garanții suplimentare și sunt gratuite. Normele de garanție asigurate de lege rămân nemodificate.
2. Garanția este limitată la defectele de fabricație și defectele de material respectiv la eliminarea acestor defecte sau alternativ la înlocuirea produsului. Deoarece produsele noastre nu sunt destinate unei utilizări profesionale, considerăm că contractul de garanție își pierde valabilitatea dacă se folosesc în alte condiții. Nu sunt acoperite de garanție următoarele: daune de transport, daune rezultate din nerespectarea manualului de instalare sau utilizare (cum ar fi conectarea la o tensiune necorespunzătoare sau o legare greșită), instalare necorespunzătoare, utilizare abuzivă sau incorectă (cum ar fi de ex. suprasolicitarea produsului sau utilizarea unor scule sau accesorii neomologate), nerespectarea prevederilor de întreținere și siguranță, pătrunderea unor obiecte străine (cum ar fi nisipul, pietre sau praf), forțe aplicate greșit sau evenimente cauzate de utilizator (cum ar daunele rezultate din cădere) plus o uzură normală acceptată (cum ar fi bateriile, pânzele etc.). Garanția își pierde valabilitatea în cazul unor intervenții neautorizate.
3. Perioada de garanție este de trei ani și începe cu data achiziționării produsului. Revendicările de garanție pot fi formulate în două săptămâni de la descoperirea defectului. Revendicările de garanție care sosesc mai târziu sunt excluse. Perioada de garanție nu se va extinde în urma reparațiilor sau a înlocuirii, și nici nu va începe o nouă perioadă de garanție pentru produs sau eventualele piese de schimb.
4. Pentru a aplica revendicările de garanție contactați magazinul dvs. Hornbach și pre-

zentați factura în original sau o altă dovadă de cumpărare datată. Prin urmare păstrați cu grijă factura dvs. Explicați motivul revendicării cât mai bine posibil. Dacă defectul este acoperit de garanția noastră atunci veți primi produsul reparat sau un produs nou.

Dispunere ca deşeu

Simbolul pubelei cu roți barată cu două linii în X indică faptul că echipamentele electrice și electronice de aruncat trebuie colectate separat.

Aceste echipamente pot conține substanțe periculoase și care prezintă risc. Aceste unelte trebuie returnate la punctul de colectare prevăzut pentru reciclarea echipamentelor electrice și electronice de aruncat și nu pot fi dispuse ca deșeu urban nesortat. Procedând astfel contribuiți la păstrarea resurselor și protejarea mediului înconjurător. Pentru mai multe informații luați legătura cu autoritățile locale.

Nu lăsați copii să se joace cu pungile de plastic și ambalaj din cauza unor posibile accidente sau pericol de sufocare. Tineți aceste materiale la loc sigur sau dispuneți-le respectând mediul ambiant.
