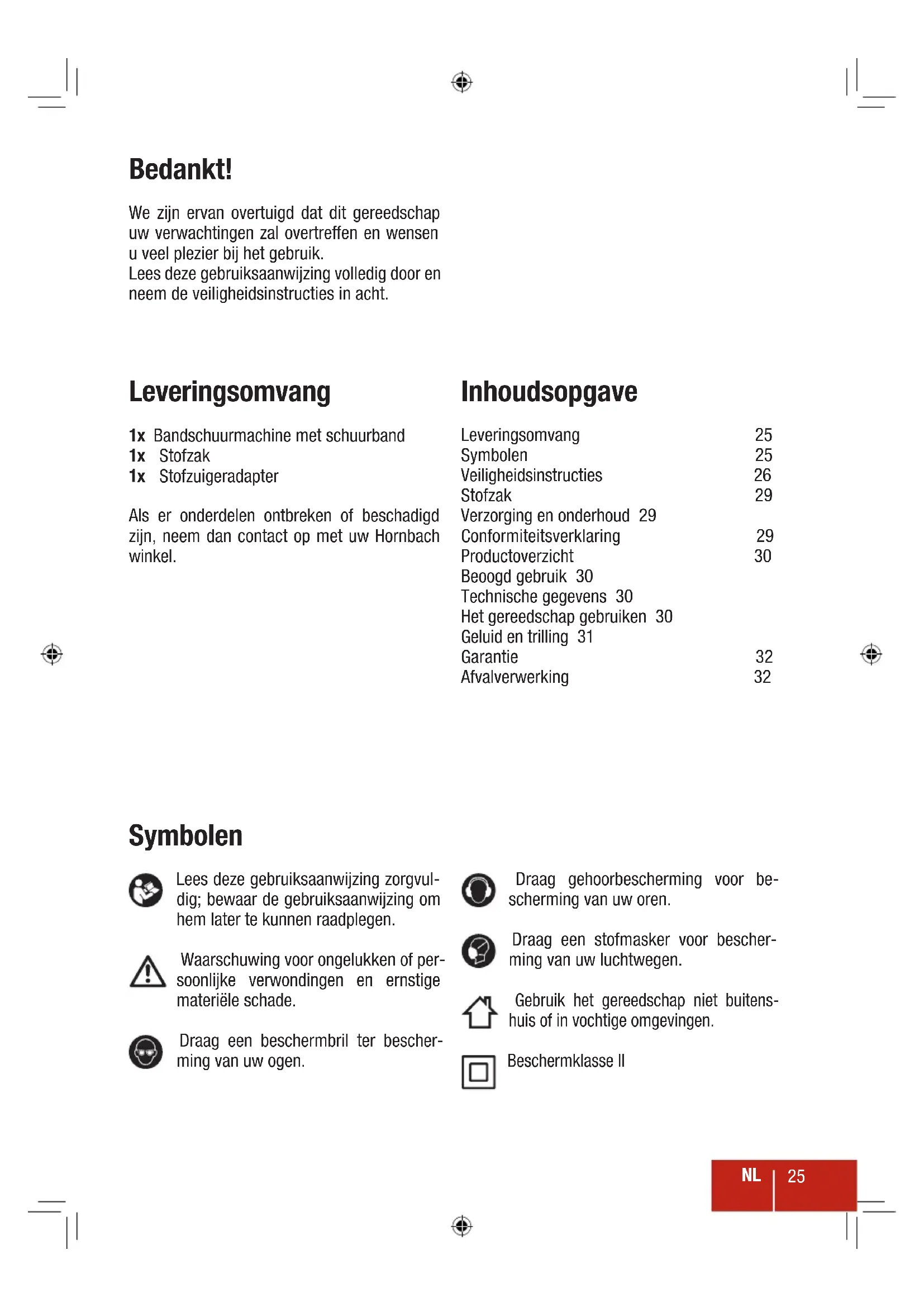

GEBRUIKSAANWIJZING PA900BS Pattfield

We zijn ervan overtuigd dat dit gereedschap uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik.

Lees deze gebruiksaanwijzing volledig door en neem de veiligheidsinstructies in acht.

Leveringsomvang

1x Bandschuurmachine met schuurband
1x Stofzak
1x Stofzuigeradapter

Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw Hornbach winkel.

Inhoudsopgave

Leveringsomvang 25

Symbolen 25

Veiligheidsinstructies 26

Stofzak 29

Verzorging en onderhoud 29

Conformiteitsverklaring 29

Productoverzicht 30

Beoogd gebruik 30

Het gereedschap gebruiken 30

Geluid en trilling 31

Garantie 32

Afvalverwerking 32

Symbolen

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiële schade.

Draag een beschermbril ter bescherming van uw ogen.

Draag gehoorbescherming voor bescherming van uw oren.

Draag een stofmasker voor bescherming van uw luchtwegen.

Gebruik het gereedschap niet buitens- huis of in vochtige omgevingen.

Beschermklasse II

Veiligheidsvoorschriften

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en koel- kasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van re-gen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3 VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevalen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
4 ZORGVULDIGE OMGANG MET EN ZORGVULDIG GEBRUIK VAN ELEKTRISCHE GEREED-SCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 SERVICE

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

MACHINESPECIFIEKE VEILIGHEIDHEIDS-WAARSCHUWINGEN VOOR SCHUURMACHINES

a) Houd het gereedschap alleen vast aan de geïsoleerde greepoppervlakken bij het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met de eigen kabel. Wanneer het snijdaccessoire in contact komt met een kabel die onder spanning staat, kunnen blootliggende metalen onderdelen van het elektrische gereedschap onder spanning komen te staan; dit kan tot elektrische schokken leiden.
b) Gebruik de machine alleen voor droog schuren. Binnendringende water in de machine verhoogt het risico van een elektrische schok.
c) Wacht altijd totdat de machine volledig stilstaat voordat u deze neerzet. Het inzetstuk kan vastlopen en ertoe leiden dat u de controle verliest over het elektrische gereedschap.
d) Zorg dat personen niet in gevaar worden gebracht door vonkvorming. Remove Verwijder ontvlambare materialen in de buurt. Vonkvorming ontstaat bij het schuren van metaal.
e) Waarschuwing, brandgevaar! Voorkom dat het te schuren object en de schuurmachine oververhit raken. Leeg altijd de stofzak voordat u pauzes neemt. In ongunstige omstandigheden, bijvoorbeel als er vonken ontstaan tijdens het schuren, kan het schuurmateriaal in de stofzak, microfilter of papierzak (of in de filterzak of filter van de stofzuiger) ontbranden. Met name bij mengen met resten vernis, polyurethaan of andere chemische materialen en wanneer het schuurmateriaal heet is na lang werken.
f) Tijdens werkzaamheden met de machine niet u deze altijd stevig vasthouden met uw beide handen. Het elektrische gereedschap kunt u veiliger geleiden met beide handen.
g) Zet het werkstuk goed vast. Een werkstuk dat is vastgezet met klemmen of een bankschroef wordt steviger vastgehouden dan met de hand.
h) Voorkom contact en/of inademen van

schadelijk/giftig stof dat tijdens schuurwerkzaamheden vrijkomt. Iedereen die zich in de buurt van het werkgebied bevindt moet geschikte persoonlijke veiligheidsuitrustingen dragen die bestand zijn tegen schadelijk/giftig stof. Gebruik de stofextractievoorziening en houd de werkplek goed geventileerd.

i) Verwijder vreemde voorwerpen, zoals spijkers en schroeven uit het werkstuk, voordat u begint met schuren.
j) Forceer de schuurmachine niet, laat het gereedschap het werk op een redelijk toerental doen. Er ontstaat overbelasting, als er te veel druk wordt uitgeoefend en de motor vertraagt: hierdoor ontstaat een inefficiënt schuurproces en kan er schade aan de motor van de schuurmachine ontstaan.
k) Blijf versleten, beschadigde of sterk verstopte schuurbanden niet gebruiken.
l) Raak de bewegende schuurband niet aan.

Stofzak

Het gebruik van de stofzak kan stofgerelateerd gevaar reduceren.

Zorg dat de stofzak leeg en niet verstopt is. Verwijder voor het reinigen van de stofzak de stofzak uit de stofpoort 9 door deze linksom te draaien. Open de rits en schud de stofzak voorzichtig, waarbij de opening omlaag wijst voor het verwijderen van het stof.

Verzorging en onderhoud

Let op! Zorg ervoor dat het gereedschap is uitgeschakeld en de stekhet stopcontact is gehaald.

• Zorg ervoor dat het gereedschap altijd schoon, droog en vrij van olie of vet is.
• Draag een beschermbril om uw ogen te beschermen tijdens het reinigen.
• Om veilig en correct te werken, dienen de machine en de ventilatie-openingen altijd schoon te worden gehouden.
• Controleer regelmatig of er stof of vreemde voorwerpen in de roosters bij de motor en rond de aan/uit-schakelaar is gekomen. Gebruik een zachte borstel om eventueel stof te verwijderen.
• Als de behuizing van het gereedschap moet worden gereinigd, veeg deze dan schoon met een zachte vochtige doek. Er kan een mild schoonmaakmiddel worden gebruikt; gebruik echter nooit alcohol, benzine of een ander reinigingsmiddel.
• Gebruik nooit caustische middelen om plastic onderdelen te reinigen.
• Smeer alle bewegende onderdelen regelmatig.
• Controleer regelmatig alle bevestigingen. Deze kunnen na verloop van tijd losraken vanwege de trillingen.

Let op! Als de stroomkabel is beschadigd, moet deze worden ver- n door de fabrikant, een servicemeker of een vergelijkbaar alificeerde persoon om gevaar te omen.

Conformiteitsverklaring

CE Wij verklaren dat het product beschreven bij de Technische gegevens:

76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EC

EMC-richtlijn 2004/108/EC

en voldoet aan de volgende toepasselijke geharmoniseerde normen:

EN 60745-1/A11:2010

EN 60745-2-4/A11:2011

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

; A. Indiana Frank

Andreas Back

Hoofd kwaliteitscontrole

Bornheim, 03-08-2013

Productoverzicht

1 Aan/uit-schakelaar
2 Aandrijfwiel
3 Band-ontgrendelingshendel
4 Schuurband
5 Extra handgreep
6 Instelknop voor bandloop
7 Stroomkabel
8 Schakelknop
9 Stofpoort

Beoogd gebruik

Het gereedschap is bedoeld voor het droog schuren van hout, kunststof, metaal, vulling en beklede oppervlakken. Het gereedschap is niet bestemd voor commercieel gebruik.

Ander gebruik of modificatie van het gereedschap wordt beschouwd of onjuist gebruik en kan aanzienlijke gevaren opleveren.

Het gereedschap gebruiken

1. Plaats het gereedschap zo op het werkstuk, dat de complete schuurband contact maakt. Zorg ervoor dat uw werkstuk niet kan wegglijden.
2. Om het gereedschap in te schakelen houdt u de aan/uit-schakelaar 1 ingedrukt. Om de aan/uit-schakelaar 1 in positie vast te zetten, drukt u de veiligheidsslot-schakelaar 8 terwijl de aan/uit-schakelaar 1 is ingedrukt. Begin te werken en houd het gereedschap stevig met beide handen vast.
3. Beweeg het gereedschap langzaam en in evenwijdige lijnen meerdere keren over het werkstuk.
4. Om het gereedschap uit te schakelen, laat u de aan/uit-schakelaar 1 los.

Waarschuwing! Schakel het gereedschap alleen in, wanneer de schuurpledig contact maakt met het werkstuk.

Technische gegevens

Nominaal voltage 230 V / \~50 Hz

Nominaal vermogen 850 W

Leegloop-bandsnelheid 300 m/min

Bandgrootte 76 x 533 mm

Gewicht 2,8 kg

Beschermklasse / II

Mate van bescherming IP 20

Geluidsdrukniveau (L _pA ) 87 dB(A) / onzekerheid K = 3 dB(A)

Geluidsvermogensniveau (LWA)

Max. vibratie-emissie (a _h )

98 dB(A) / onzekerheid K = 3 dB(A)

2,7 m/s² / onzekerheid K = 1,5 m/s²

STOFZAK

1 Sluit de stofzak aan op stofpoort 9.

2 Gebruik de rits op de stofzak om deze leeg te maken.

Zorg dat de stofzak leeg en niet ver- stopt is.

Gebruik het gereedschap nooit zonder aangesloten stofopvangsysteem.

SCHUURBAND

1 Maak de bandontgrendelingshendel 3 los en verwijder de schuurband 4 van het gereedschap.

2 Leg een nieuwe schuurband 4 op het aandrijfmechanisme.

Let op! Zorg ervoor dat het gereedschap is uitgeschakeld en de stekhet stopcontact is gehaald.

Let op! Let op de draairichting van de schuurband.

3 Centreer de schuurband 4 op het aan- drijfmechanisme en zet de bandver- grendelingshendel 3 vast.

4 Om de loop aan te passen, draait u de instelknop voor de bandloop 6 naar links of rechts totdat de schuurband 4 recht loopt.

Gebruik niet hetzelfde schuurpapier voor metaal en hout.

STOF VERZAMELEN

1 Sluit den stofenigesahiktep stofzuigeni-gebruiken om stof te verzamelen. Sluit de stofzuigeradapter aan op de stofpoort 9.

2 geradapter.

Geluid en trilling

De waarden in deze gebruiksaanwijzing zijn gemeten met een gestandaardiseerde meet-procedure gespecificeerd in EN 60745 en kan worden gebruikt om gereedschappen te vergelijken.

Dit kan worden gebruikt voor een voorafgaande beoordeling van blootstelling. De gegeven trillingsgegevens vertegenwoordigen de belangrijkste toepassingen van het gereedschap, maar ander gebruik van het gereedschap of slecht onderhoud kunnen resulteren in andere trillingsgegevens. Hierdoor kan het trillingsni- niveau significant toenemen gedurende de gehele werkperiode.

Bij een schatting van het trillingsniveau moet ook rekening worden gehouden met de tussenliggende perioden wanneer het gereedschap is uitgeschakeld of is ingeschakeld maar niet feitelijk wordt gebruikt. Dit kan resulteren in een veel lagere trillingsbelasting gedurende de gehele werkperiode.

Er kunnen aanvullende veiligheidsmaatregelen worden genomen om de gebruiker te beschermen tegen de gevolgen van trillingen: onderhoud het gereedschap en de accessoires goed, houd uw handen warm en organiseer werkpatronen.

Garantie

In geval van storingen met betrekking tot materiaal- of fabricagefouten neemt u contact op met uw Hornbach winkel:

1. Deze voorwaarden sluiten aanvullende garantieprestaties uit en zijn gratis. De wettelijke garantieregels blijven onaangetast geldig.

2. De garantieprestatie is beperkt tot materiaal- of fabricagefouten en het wegnemen hiervan of anders het ruilen van het product. Aangezien onze producten niet zijn gemaakt voor professioneel gebruik, beschouwen we het garantiecontract als ongeldig indien het product voor professionele toepassingen wordt gebruikt. Uitgesloten zijn garantieclaims voor transportschade, schade vanwege het niet in acht nemen van de installatie of de gebruiksaanwijzing (zoals aansluiting op het verkeerde voltage of incorrecte elektriciteit), onprofessionele installatie, misbruik of incorrect gebruik (zoals overbelasten van het product of gebruik van niet goedgekeurde gereedschappen of accessoires), het niet in acht nemen van de onderhoud- en veiligheidsregels, infiltratie van vreemde voorwerpen (zoals zand, ste- nen of stof), verkeerde krachten of door de mens veroorzaakte gebeurtenissen (zoals schade door vallen) plus normale geaccepteerde slijtage (zoals accupacks, messen enzovoort). De garantieclaim vervalt indien er ingrepen zijn uitgevoerd.

3. De garantieperiode is drie jaar en begint op de dag van aankoop van het product. Garantieclaims moeten binnen twee weken na optreden van het defect worden ingediend. Garantieclaims die later worden ingediend, worden uitgesloten. De garantieperiode wordt niet verlengd na reparatie of omruiling en er gaat geen nieuwe garantieperiode in voor het product of eventuele reserveonderdelen.

4. Neem voor het indienen van garantieclaims contact op met uw Hornbach winkel en toon uw originele factuur of een ander gedateerd bewijs van aankoop. Bewaar daarom uw aankoopbon zorgvuldig. Leg de reden van uw claim zo goed mogelijk uit. Als het defect onder onze garantie valt, ontvangt u direct een gerepareerd of nieuw product.

Afvalverwerking

Het logo met de doorgehaalde vuil-nisbak geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingeleverd (WEEE). Dergelijke apparatuur bevat mogelijk gevaarlijke stoffen. Deze gereedschappen moet worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie.

Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieuvriendelijke wijze weg.
