NÁVOD NA OBSLUHU PFBS 160 B2 PARKSIDE

4. Manipulácia s elektrickým náradím a jeho použitie ..................................115

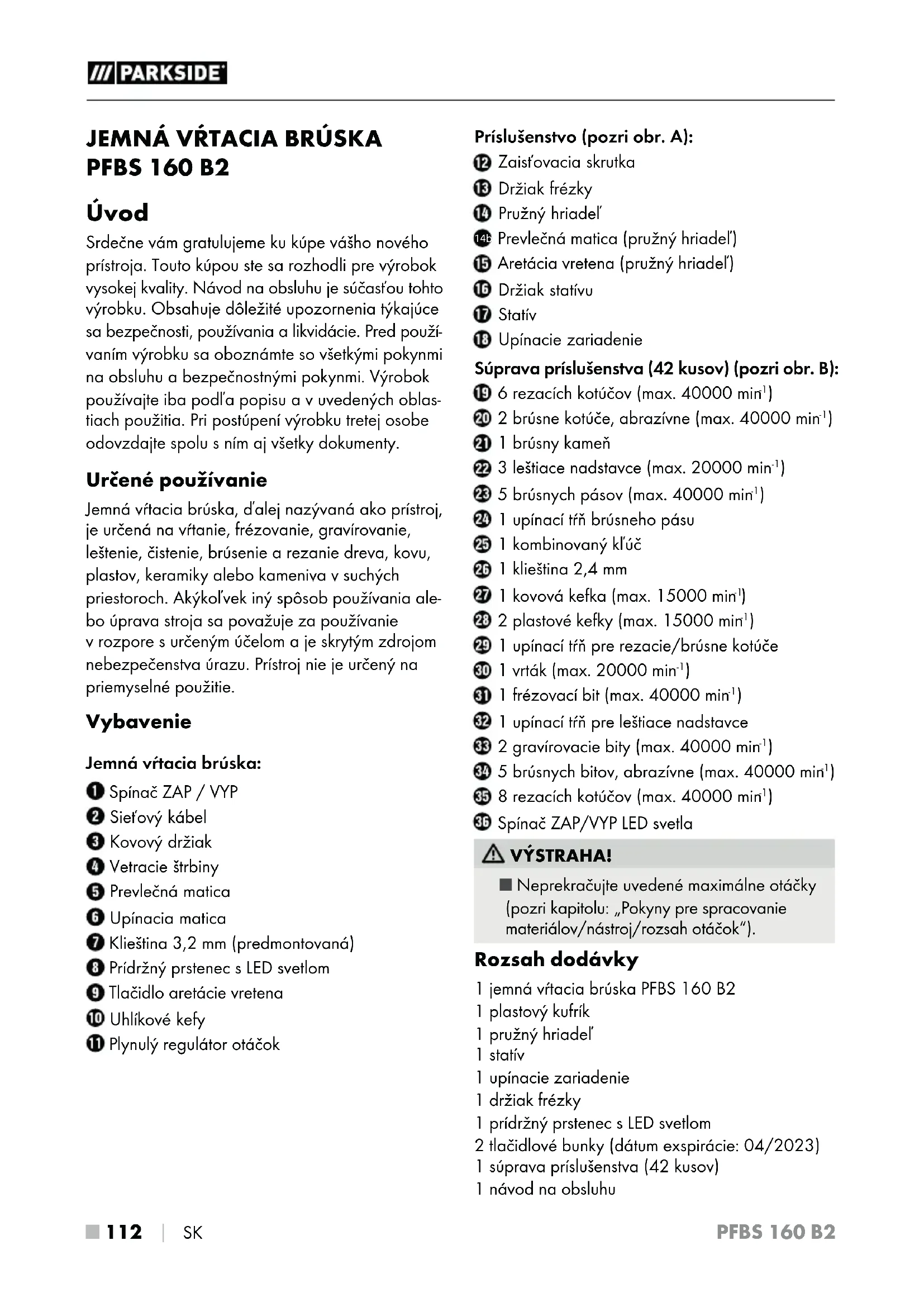

PFBS 160 B2 Úvod Srdečne vám gratulujeme kukúpe vášho nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Pred použí- vaním výrobku sa oboznámte sovšetkými pokynmi na obsluhu a bezpečnostnými pokynmi. Výrobok používajte iba podľa popisu a vuvedených oblas- tiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu sním aj všetky dokumenty. Určené používanie Jemná vŕtacia brúska, ďalej nazývaná ako prístroj, je určená na vŕtanie, frézovanie, gravírovanie, leštenie, čistenie, brúsenie a rezanie dreva, kovu, plastov, keramiky alebo kameniva v suchých priestoroch. Akýkoľvek iný spôsob používaniaale- bo úprava strojasapovažuje zapoužívanie vrozpore surčeným účelom aje skrytým zdrojom nebezpečenstva úrazu. Prístroj nie je určený na priemyselné použitie. Vybavenie Jemná vŕtacia brúska: Spínač ZAP / VYP Sieťový kábel Kovový držiak Vetracie štrbiny Prevlečná matica Upínacia matica Klieština 3,2 mm (predmontovaná) Prídržný prstenec s LED svetlom Tlačidlo aretácie vretena Uhlíkové kefy Plynulý regulátor otáčok Príslušenstvo (pozri obr. A): Zaisťovacia skrutka Držiak frézky Pružný hriadeľ 14b Prevlečná matica (pružný hriadeľ) Aretácia vretena (pružný hriadeľ) Držiak statívu Statív Upínacie zariadenie Súprava príslušenstva (42 kusov) (pozri obr. B): 6 rezacích kotúčov (max. 40000 min

2 brúsne kotúče, abrazívne (max. 40000 min

1 upínací tŕň brúsneho pásu 1 kombinovaný kľúč 1 klieština 2,4 mm 1 kovová kefka (max. 15000 min

5 brúsnych bitov, abrazívne (max. 40000 min

Spínač ZAP/VYP LED svetla VÝSTRAHA! ■ Neprekračujte uvedené maximálne otáčky (pozri kapitolu: „Pokyny pre spracovanie materiálov/nástroj/rozsah otáčok“). Rozsah dodávky 1 jemná vŕtacia brúska PFBS 160 B2 1 plastový kufrík 1 pružný hriadeľ 1 statív 1 upínacie zariadenie 1 držiak frézky 1 prídržný prstenec s LED svetlom 2 tlačidlové bunky (dátum exspirácie: 04/2023) 1 súprava príslušenstva (42 kusov) 1 návod na obsluhuPFBS 160 B2 SK 

 113 ■ Technické údaje Dimenzačný príkon: 160 W Dimenzačné napätie: 230 – 240 V

Vrtáky : max. Ø 3,2 mm Kotúče: max. Ø 25 mm Trieda ochrany: II / (dvojitá izolácia) Hodnota emisií hluku: Nameraná hodnota hluku zistená podľa EN 60745. Vyhodnotená hodnota hladiny hluku A elektrického náradia je typicky: Hladina akustického tlaku: L

= 75 dB (A) Neurčitosť K: K

= 86 dB (A) Neurčitosť K: K

= 3 dB Nosiť ochranu sluchu! Hodnota emisie vibrácií: Celkové hodnoty vibrácií (súčet vektorov troch smerov) zisťované podľa EN60745: Emisná hodnota vibrácií: a

Neurčitosť K = 1,5 m/s

UPOZORNENIE ► Hladina vibrácií, uvedená v týchtopoky- noch, bola meraná vsúlade snormovaným postupom merania a môže byť použitá na porovnávanie prístrojov. Uvedená hodnota emisií vibrácií sa môže tiež použiť na počia- točné posúdenie vystaveniu hluku. VÝSTRAHA! ► Vibračná hladina sa mení podľa používania elektrického náradia a vniektorých prípa- doch môže byť väčšia ako hodnota uvedená vtýchto pokynoch. Zaťaženie vibráciami by sa mohlo podceniť, keď sa elektrické náradie používa pravidelne takýmto spôsobom. Pokúste sa zaťaženie vibráciami udržiavať na čo najnižšej hodnote. Príkladom opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Pritom sa musia zohľadniť všetky časti prevádzkového cyklu (napríklad časy, v priebehu ktorých je elektrické náradie vypnuté, a časy, počas ktorých je síce zapnu- té, ale beží bez zaťaženia). Všeobecné bezpeč- nostné pokyny pre elektrické náradia VÝSTRAHA! ► Prečítajte si všetky bezpečnostné pokyny a upozornenia. Zanedbania pri dodržiavaní bezpečnostných pokynov a upozornení môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia. Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia. V bezpečnostných upozorneniach používaný po- jem „elektrické náradie“ sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) aelektrické náradie prevádzkované s akumuláto- rom (bez sieťového kábla).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote adobre osvetlené. Neporiadok aneosvetlené pracovné oblasti môžu viesť k úrazom. b) Nepracujte s elektrickým náradím na miestach s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo prach. Z elektrického náradia vychádzajú iskry, ktoré môžu tento prach alebo výpary zapáliť.PFBS 160 B2 ■ 114 

 SK c) Počas používaniaelektrického náradia za- bráňte prístupu detí a iných osôb. Pri odvrátení pozornosti môžete stratiť kontrolu nad prístrojom.

2. Elektrická bezpečnosť

a) Pripájacia zástrčka elektrického náradia musí byť vhodná pre príslušnú zásuvku. Zástrčka sa nesmie žiadnym spôsobom meniť. Spolu s elektrickým náradím, ktoré má ochran- né uzemnenie, nepoužívajte žiadne sieťové adaptéry. Nezmenené zástrčky avhodné zásuv- ky znižujú riziko zásahu elektrickým prúdom. b) Vyvarujte sa telesnému kontaktu suzemne- nými povrchmi, ako sú potrubia, vykurovacie telesá, sporáky achladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektric- kým prúdom. c) Elektrické náradie chráňte pred dažďom alebo vlhkosťou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prú- dom. d) Nepoužívajte kábel na iné účely, ako napr. na nosenie, zavesenie elektrického náradia alebo vyťahovanie zástrčky z elektrickej zásuvky. Udržiavajte kábel mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa častí prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom. e) Ak pracujete s elektrickým náradím vonku, používajte len taký predlžovací kábel, ktorý je schválený aj do vonkajšieho prostredia. Používanie predlžovacieho kábla vhodného do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom. f) Ak nie je možné zabrániť prevádzke elektric- kého náradia vo vlhkom prostredí, použite prúdový chránič. Používanie prúdového chráni- ča znižuje riziko zásahu elektrickým prúdom.

a) Buďte vždy pozorní, sledujte čo robíte a pri práci s elektrickým náradím postupujte s roz- vahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih nepozornosti pri používaní elektrického náradia môže spôso- biť vážne zranenia. b) Vždy noste osobné ochranné prostriedky a ochranné okuliare. Nosenie osobných ochran- ných prostriedkov, ako sú maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu apoužitia elektrického náradia, znižuje riziko poranení. c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred zapojením napájania elektric- kého náradia do siete a/alebo akumulátora a pred jeho zdvíhaním a prenášaním sa pre- svedčte, či je vypnuté. Ak máte pri prenášaní elektrického náradia prst na spínači, alebo ak prístroj zapojíte do zdroja elektrického prúdu už zapnutý, môže to viesť kúrazom. d) Skôr než zapnete elektrické náradie, odstráňte nastavovacie náradia alebo kľúč na skrutky. Náradie alebo kľúč, ktorý sa nachádza na otáčajúcej sa časti prístroja, môže spôsobiť zranenia. e) Predchádzajte neprirodzenému držaniu tela. Majte pevný postoj a udržiavajte stále rov- nováhu. Takto môžete elektrické náradie lepšie kontrolovať v neočakávaných situáciách. f) Noste vhodný odev. Nenoste voľný odev ani šperky. Vlasy, odev arukavice udržiavajte v bezpečnej vzdialenosti od pohyblivých dielov. Voľný odev, šperky alebo dlhé vlasy sa môžu zachytiť pohybujúcimi sa časťami elektrického náradia. g) Ak je možné namontovať na náradie zaria- denia na odsávanie a zachytávanie prachu, presvedčte sa, či sú tieto prístroje zapojené a používané správne. Používanie odsávania prachu môže zredukovať ohrozenie prachom.PFBS 160 B2 SK 

4. Manipulácia s elektrickým

náradím a jeho použitie a) Prístroj nepreťažujte. Pri vašej práci použí- vajte len elektrické náradie určené na prácu. Sosprávnym elektrickým náradím pracujete lepšie abezpečnejšie v uvedenom rozsahu jeho výkonu. b) Nepoužívajte žiadne elektrické náradie s po- škodeným spínačom.Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné amusí sa opraviť. c) Pred akýmkoľvek nastavovaním, výmenou príslušenstva a pred odložením prístroja vytiahnite zástrčku z elektrickej zásuvky a/ alebo odstráňte akumulátor.Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. d) Nepoužívané elektrické náradie uschovávajte mimo dosahu deti. Nedovoľte používať prí- stroj osobám, ktoré sním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskú- sené osoby. e) O elektrické náradie sa starostlivo starajte. Skontrolujte, či pohyblivé diely fungujú správ- ne, a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené tak, že je ob- medzená funkcia elektrického náradia. Pred použitím prístroja nechajte opraviť poškodené diely. Veľa úrazov je spôsobených nedostatoč- nou údržbou elektrického náradia. f) Rezné nástroje udržiavajte ostré ačisté. Starostlivo udržiavané rezné nástroje sostrými reznými hranami sa menej zasekávajú aľahšie sa dajú viesť. g) Elektrické náradie, príslušenstvo, vložené nástroje a pod. používajte v súlade s týmito inštrukciami. Zohľadnite pritom pracovné podmienky ačinnosť, ktorú budete vykoná- vať. Použitie elektrického náradia na iný ako určený účel použitia môže mať za následok nebezpečné situácie.

a) Elektrické náradie smie opravovať len kvali- fikovaný odborný personál alen za použitia originálnych náhradných dielov. Takto sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia. VÝSTRAHA! Noste vždy ochranné okuliare Bezpečnostné pokyny pre všetky použitia Spoločné bezpečnostné pokyny pre brúsenie, brúsenie brúsnym papierom, práce s drôtený- mi kefami, leštenie, frézovanie alebo rezanie brúsnym kotúčom: a) Toto elektrické náradie možno použiť ako brúsku, brúsku s brúsnym papierom, drôtené kefy, leštičku, na frézovanie a ako rezaciu brúsku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré získate spolu s prístrojom. Ak nebudete dodržiavať nasledujúce pokyny, môže dôjsť k zásahu elektrickým prúdom, k požiaru a/alebo kvážnym poraneniam. b) Nepoužívajte príslušenstvo, ktoré nie je vý- robcom určené a odporúčané špeciálne pre toto elektrické náradie. Samotná možnosť pripevnenia príslušenstva na vašom elektrickom náradí ešte nie je zárukou bezpečného použí- vania. c) Prípustné otáčky vloženého nástroja musia zodpovedať minimálne najvyšším otáčkam uvedeným na elektrickom náradí. Príslušenstvo rotujúce nad úrovňou prípustných otáčok sa môže rozlomiť a odletieť. d) Vonkajší priemer a hrúbka vloženého nástro- ja musia zodpovedať rozmerovým údajom uvedeným na vašom elektrickom náradí. Nesprávne dimenzované vložené nástroje sa nedajú dostatočne zatieniť alebo kontrolovať.PFBS 160 B2 ■ 116 

 SK e) Brúsne kotúče, brúsne valčeky alebo iné prí- slušenstvo musia presne dosadať na brúsne vreteno alebo klieštinu vášho elektrického náradia. Vložené nástroje, ktoré nedosadajú presne do objímky elektrického náradia, sa otáčajú nerovnomerne, veľmi intenzívne vibrujú a môžu spôsobiť stratu kontroly. f) Kotúče, brúsne valce, rezné nástroje alebo iné príslušenstvo namontované na tŕni, musia byť kompletne vsadené do klieštiny alebo skľučovadla. „Presah“, príp. voľne ležiaca časť tŕňa medzi brúsnym telesom a klieštinou alebo skľučovadlom, musia byť minimálne. Ak tŕň nie je dostatočne upnutý alebo ak brúsne teleso príliš vyčnieva, vložený nástroj sa môže uvoľniť a vymrštiť vysokou rýchlosťou. f) Nepoužívajte poškodené vložené nástroje. Pred každým použitím skontrolujte vložené nástroje, ako sú brúsne kotúče, či nie sú vyštr- bené a vylomené, či sa na brúsnych valcoch nevyskytujú trhliny, či nie sú opotrebované alebo silne opotrebované, na drôtených kefách skontrolujte výskyt uvoľnených alebo zlomených drôtov. Ak elektrické náradie alebo vložený nástroj spadne na zem, skon- trolujte, či sa nepoškodilo alebo použite nepoškodený vložený nástroj. Potom ako vložený nástroj skontrolujete a nasadíte, zdržiavajte sa vy i osoby nablízku mimo rovi- ny rotujúceho vloženého nástroja a náradie nechajte bežať jednu minútu pri maximálnych otáčkach. Poškodené vložené nástroje sa väčši- nou počas tejto doby testovania zlomia. h) Noste osobné ochranné vybavenie. Podľa druhu aplikácie používajte celotvárovú ochra- nu, ochranu očí alebo ochranné okuliare. Podľa potreby používajte protiprachovú mas- ku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré vás uchránia pred čiastočkami brusiva a obrábaného materiálu. Oči treba chrániť pred poletujúcimi cudzími telesami, ktoré vznikajú pri rôznom spôsobe použitia. Ochrana proti prachu alebo ochranná dýchacia maska musia odfiltrovať prach vznika- júci pri použití. Ak ste dlhší čas vystavení veľkému hluku, môžete utrpieť stratu sluchu.

i) Dbajte na bezpečnú vzdialenosť iných osôb

od vašej pracovnej oblasti. Každý, kto vstu- puje do pracovnej oblasti, musí nosiť osobné ochranné vybavenie. Úlomky obrobku alebo zlomených vložených nástrojov môžu odletieť a spôsobiť poranenia aj mimo priamej pracovnej oblasti. j) Keď vykonávate práce, pri ktorých by vložený nástroj mohol zasiahnuť skryté elektrické vedenia alebo vlastný sieťový kábel, uchopte prístroj len za izolované plochy držadla. Kontakt selektrickým vedením, ktoré je pod na- pätím, môže uviesť pod napätie aj kovové časti prístroja aspôsobiť zásah elektrickým prúdom. k) Pri spustení elektrické náradie držte pevne. Pri zvýšení otáčok na plný počet otáčok môže reakčný moment motora spôsobiť prekrútenie elektrického náradia. l) Pokiaľ je to možné, použite zverák na upev- nenie obrobku. Nikdy nedržte malý obrobok v jednej ruke a elektrický nástroj v druhej ruke, pokiaľ ho používate. Upnutím malých obrobkov máte obe ruky voľné na lepšiu kon- trolu elektrického náradia. Pri rezaní okrúhlych obrobkov, ako napr. drevených kolíkov, tyčové- ho materiálu alebo rúr, hrozí odkotúľanie týchto obrobkov, následkom čoho sa vložený nástroj môže zaseknúť alebo môže byť vymrštený sme- rom k vám. m) Prípojný kábel držte mimo dosahu rotujúcich vložených nástrojov. Ak stratíte kontrolu nad prístrojom, môže dôjsť k pretrhnutiu alebo za- chyteniu kábla a k zachyteniu vašej ruky alebo vášho ramena do rotujúceho vloženého nástroja. n) Nikdy neodkladajte elektrické náradie skôr, pokiaľ sa vložený nástroj úplne nezastaví. Rotujúci vložený nástroj sa môže dostať do kon- taktu sodkladacou plochou, v dôsledku čoho môžete stratiť kontrolu nad elektrickým náradím.PFBS 160 B2 SK 

 117 ■ o) Po výmene vložených nástrojov alebo na- stavení na prístroji utiahnite maticu klieštiny, skľučovadlo alebo iné upevňovacie prvky. Voľné upevňovacie prvky sa môžu nečakane prestaviť a mať za následok stratu kontroly; neu- pevnené rotujúce komponenty sa môžu vymrštiť obrovskou silou. p) Nikdy nenechávajte elektrické náradie za- pnuté, keď ho prenášate na iné miesto. Váš odev sa v dôsledku náhodného kontaktu s otá- čajúcim sa vloženým nástrojom môže zachytiť a vložený nástroj sa môže zavŕtať do vášho tela. q) Pravidelne čistite vetracie otvory vášho elek- trického náradia. Ventilátor motora vťahuje dotelesa prach a veľké nahromadenie kovo- vého prachu môže spôsobiť nebezpečenstvá zásahu elektrickým prúdom. r) Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu tieto materiá- ly zapáliť. s) Nepoužívajte vložené nástroje, ktoré si vyža- dujú tekuté chladiace prostriedky. Používanie vody alebo iných tekutých chladiacich prostried- kov môže viesť k zásahu elektrickým prúdom. Ďalšie bezpečnostné pokyny pre všetky použitia Spätný ráz a príslušné bezpečnostné upozornenia Spätný ráz je náhla reakcia v dôsledku zaseknutia alebo zablokovania otáčajúceho sa vloženého nástroja, ako napr. brúsneho kotúča, brúsneho pásu, drôtenej kefy atď. Zaseknutie alebo zabloko- vanie vedie k náhlemu zastaveniu rotujúceho vlo- ženého nástroja. V dôsledku toho sa zrýchli pohyb nekontrolovaného elektrického náradia proti smeru otáčania vloženého nástroja. Keď sa v obrobku zasekne alebo zablokuje napríklad brúsny kotúč, môže sa zachytiť hrana brúsneho kotúča, ktorá sa nachádza v obrobku, vdôsledku čoho sa brúsny kotúč môže vylomiť alebo spôsobiť spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhe alebo smerom od nej, v závislosti od smeru otáčania kotúča na mieste zablokovania. Brúsne kotúče sa pritom môžu aj zlomiť. Spätný ráz je dôsledkom nesprávneho alebo chyb- ného použitia elektrického nástroja. Môže sa mu predísť vhodnými preventívnymi opatreniami, ktoré sú popísané v nasledujúcom texte. a) Elektrické náradie držte pevne a telo i rame- ná uveďte do polohy, v ktorej dokážete za- chytiť silu spätného rázu. Obsluhujúca osoba dokáže pomocou vhodných bezpečnostných opatrení zvládnuť sily spätných rázov. b) Mimoriadne opatrne pracujte v oblasti rohov, ostrých hrán atď. Zabráňte spätnému rázu vložených nástrojov od obrobku a ich za- blokovaniu. Rotujúci vložený nástroj má sklon zablokovať sa v rohoch, naostrých hranách alebo po odrazení. To spôsobí stratu kontroly alebo spätný ráz. c) Nepoužívajte ozubený pílový list. Tieto vlože- né nástroje často zapríčiňujú spätný ráz alebo stratu kontroly nadelektrickým náradím. d) Vsadený nástroj vždy veďte do materiálu rov- nakým smerom ako jeho rezná hrana materi- ál opúšťa (zodpovedá rovnakému smeru, ako sú vyhadzované piliny). Vedenie elektrického náradia nesprávnym smerom môže spôsobiť vylomenie reznej hrany vloženého nástroja z obrobku, následkom čoho môže elektrické nára- die poklesnúť v tomto smere posuvu. e) Pri používaní rotačných pilníkov, rezných kotúčov, vysokorýchlostných frézovacích nástrojov alebo frézovacích nástrojov z reza- nie tvrdých kovov, obrobok vždy upnite. Už pri nepatrnom skrútení v drážke sa môžu tieto vložené nástroje zaseknúť a spôsobiť spätný ráz. Pri zaseknutí rezného kotúča sa rezný kotúč zvyčajne zlomí. Pri zaseknutí rotačných pilníkov, vysokorýchlostných frézovacích nástrojov alebo frézovacích nástrojov z tvrdého kovu môže vložený nástroj vyskočiť z drážky a viesť k strate kontroly nad elektrickým náradím.PFBS 160 B2 ■ 118 

 SK Ďalšie bezpečnostné pokyny pre brúsenie a rezanie brúsnym kotúčom Špeciálne bezpečnostné pokyny pre brúsenie a rezanie brúsnym kotúčom: a) Používajte výlučne brúsne nástroje schválené pre vaše elektrické náradie a len na odpo- rúčané spôsoby používania. Príklad: Nikdy nebrúste bočnou plochou rezacieho kotúča. Rezacie brúsne kotúče sú určené nauberanie materiálu hranou kotúča. Pôsobením bočných síl na tieto brúsne telesá sa môžu zlomiť. b) Na kužeľové a rovné brúsne telesá so závi- tom používajte len nepoškodené tŕne správ- nej veľkosti a dĺžky, bez spätného zárezu na prírube. Vhodné tŕne zabraňujú možnosti zlomenia. c) Zabráňte zablokovaniu rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevy- konávajte nadmerne hlboké rezy. Preťaženie rezacieho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpriečenie alebo zablokovanie, a tým možnosť spätného rázu alebo zlomenia brúsneho nástroja. d) Nesiahajte rukami do oblasti pred a za ro- tujúcim rezacím brúsnym kotúčom. Ak rezací kotúč presúvate v obrobku smerom od seba, môže sa elektrické náradie v prípade spätného rázu vymrštiť s otáčajúcim sa kotúčom priamo na vás. e) Ak sa rezací kotúč zablokuje alebo ak preru- šíte prácu, vypnite prístroj a pokojne ho držte, dokiaľ sa kotúč nezastaví. Nikdy sa nepokú- šajte vyťahovať pohybujúci sa rezací kotúč z rezu, pretože inak môže dôjsť k spätnému rázu. Zistite príčinu zablokovania a odstráňte ju. f) Elektrické náradie znovu nezapínajte dovtedy, dokiaľ sa rezací kotúč nachádza v obrobku. Skôr než budete opatrne pokračovať v reze, počkajte, dokiaľ rezací kotúč nedosiahne svoje maximálne otáčky. V opačnom prípade sa môže kotúč zaseknúť, vyskočiť z obrobku alebo spôsobiť spätný ráz. g) Dosky alebo veľké obrobky podoprite, aby sa znížilo riziko spätného rázu v dôsledku za- blokovania rezacieho kotúča. Veľké obrobky sa môžu prehnúť následkom vlastnej hmotnosti. Obrobok sa musí podoprieť po oboch stranách kotúča, a síce v blízkosti oddeľovacieho rezu ako aj na hrane. h) Buďte mimoriadne opatrní pri ponorných rezoch do existujúcich stien alebo do iných neprehľadných oblastí. Rezací kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrických vedení alebo iných objektov spôsobiť spätný ráz. Ďalšie bezpečnostné pokyny pre prácu s drôtenými kefami Osobitné bezpečnostné pokyny pre prácu s drôtenými kefami: a) Nezabúdajte, že z drôtenej kefy vypadávajú časti drôtu aj počas bežného používania. Nepreťažujte drôty nadmerným prítlakom. Odletujúce kúsky drôtu môžu veľmi ľahko pre- niknúť ceztenký odev a/alebo vniknúť do kože. b) Kefky nechávajte pred používaním bežať minimálne jednu minútu pracovnou rýchlos- ťou. Dbajte na to, aby počas tejto doby žiad- na iná osoba nestála pred alebo v rovnakej úrovni s kefkou. Počas doby zábehu môžu odletovať kusy drôtu. c) Rotujúcu drôtenú kefku nasmerujte preč od seba. Pri prácach s týmito kefkami môžu odleto- vať malé čiastočky a malé kúsky drôtu vysokou rýchlosťou a preniknúť cez kožu.PFBS 160 B2 SK 

PORANENIA OČÍ! ■ Svetelným lúčom nikdy nemierte na ľudí alebo zvieratá a nikdy nepozerajte priamo do svetelného lúča LED svetiel. Všeobecné bezpečnostné pokyny pre batérie a články ■ Články ani batérie nesmú byť vystavené horúča- ve ani požiaru. Zabráňte priamemu slnečnému žiareniu pri skladovaní. ■ Články alebo batérie sa nesmú skratovať. Člán- ky alebo batérie sa nesmú skladovať nebezpeč- ne v škatuli alebo v zásuvke, kde môže dôjsť k vzájomného skratu alebo skratu následkom iných vodiacich materiálov. ■ Článok alebo batéria sa smú vybrať zo svojho originálneho balenia až vtedy, keď sa majú používať. ■ Články ani batérie nesmú byť vystavené mecha- nickým nárazom. ■ V prípade netesností článku sa tekutina nesmie dostať do kontaktu s pokožkou alebo do očí. Ak dôjde ku kontaktu s pokožkou alebo vniknutiu do očí, dotknutú oblasť umyte dostatočným množstvom vody a vyhľadajte lekársku pomoc. ■ Nesmú sa používať žiadne iné nabíjačky, ako tie, ktoré sú špeciálne určené na používanie spolu s prístrojmi. ■ Musia sa vždy dodržiavať označenia polarity plus (+) a mínus (-) na článkoch, batériách a prístrojoch. Musí sa zabezpečiť správne pou- žívanie. ■ Nesmú sa používať články alebo batérie, ktoré nie sú dimenzované na používanie spolu s prístrojom. ■ Články rôznych výrobcov, s odlišnou kapacitou, veľkosťou a odlišného typu sa nesmú používať zmiešané v jednom prístroji. ■ Články a batérie sa musia uchovávať mimo dosahu detí. ■ Ak dôjde k prehltnutiu článku alebo batérie, musí sa ihneď vyhľadať lekárska pomoc. ■ Vždy sa musí kúpiť správny článok alebo správ- na batéria pre prístroj. ■ Články a batérie sa musia udržiavať čisté a suché. ■ Ak dôjde k znečisteniu konektorov článkov alebo batérií, treba ich očistiť suchou, čistou utierkou. ■ Pôvodné vytlačené dokumenty a informácie o produktoch sa na budúce účely a vyhľadania a informácií musia uschovať. ■ Články a batérie sa smú používať len pre aplikácie, pre ktoré sú určené. ■ Podľa možnosti sa batérie z prístrojov mali vybrať, ak sa tieto nepoužívajú. ■ Batérie sa nesmú dobíjať. Hrozí nebezpečenstvo výbuchu! Originálne príslušenstvo/prídavné zariadenia ■ Používajte len príslušenstvo a prídavné zaria- denia, ktoré sú uvedené v návode na obsluhu, príp. ktorých upnutie je kompatibilné s prístro- jom.PFBS 160 B2 ■ 120 

 SK Uvedenie do prevádzky Výmena/nasadenie nástroja/klieštiny ♦ Stlačte aretáciu vretena a podržte ju stla- čenú. ♦ Otáčajte upínacou maticou , dokiaľ aretácia nezaskočí. ♦ Povoľte upínaciu maticu pomocou kombino- vaného kľúča zo závitu. ♦ Odoberte príp. vložený nástroj. ♦ Určený nástroj najprv zasuňte cez upínaciu maticu , skôr než ho nasuniete do klieštin , ktoré sú vhodné na driek nástroja. ♦ Stlačte aretáciu vretena a podržte ju stlačenú. ♦ Nasuňte klieštiny do závitovej vložky a potom na pevno zaskrutkujte upínaciu maticu kombinovaným kľúčom na závite. Použitie vloženého nástroja s upínacím tŕňom: ♦ Použite stranu skrutkovača kombinovaného kľúča na povolenie a uťahovanie skrutky upínacích tŕňov alebo . ♦ Nasaďte príslušný upínací tŕň , alebo podľa popisu do prístroja. ♦ Pomocou kombinovaného kľúča povoľte skrutku z upínacieho tŕňa alebo . ♦ Zasuňte požadovaný vložený nástroj medzi obe podložky na skrutku. ♦ Pomocou kombinovaného kľúča utiahnite skrutku na upínacom tŕni alebo . Brúsny kameň ♦ Menšie hrany dobrúste ručne brúsnym kame- ňom

Montáž brúsnych pásov ♦ Brúsny pás nastrčte zhora na upínací tŕň brúsneho pásu . Utiahnite skrutku na upína- com tŕni brúsneho pásu na upevnenie brús- neho pásu

Montáž leštiacich nadstavcov ♦ Naskrutkujte leštiace nadstavce na hrot upínacieho tŕňa na leštiace nadstavce . Zapnutie a vypnutie/nastavenie rozsahu otáčok POZOR! ■ Smer otáčania brúsneho vretena je možné zistiť podľa zapustenej šípky na prevlečnej matici (symbol proti smeru otáčania hodi- nových ručičiek). Zapnutie/nastavenie rozsahu otáčok: ♦ Nastavte spínač ZAP/VYP do polohy „I“. ♦ Nastavte plynulý regulátor otáčok

polohy „I“, aby ste ho zapli (pozri obr. C). ♦ Nastavte spínač ZAP/VYP LED svetla

polohy „O“, aby ste ho opäť vypli. Pokyny pre spracovanie materiálov/ nástroj/rozsah otáčok ■ Na spracovanie dreva, plastu a sadrokartónu použite frézovacie bity pri vysokých otáčkach. ■ Zistite rozsah otáčok vhodný spracovanie zinku, zliatin zinku, hliníka, medi a olova pokusmi na skúšobných kusoch. ■ Plasty a materiály s nízkym tavným bodom obrábajte v nízkom rozsahu otáčok. ■ Drevo obrábajte s vysokými otáčkami. ■ Čistiace, leštiace práce a práce s látkovými ko- túčmi vykonávajte v strednom rozsahu otáčok. UPOZORNENIE ► Frézovací bit nie je vhodný pre oceľ a železo. Vhodné frézovacie bity možno voľne zakúpiť v obchode. Nasledovné údaje sú nezáväzné odporúčania. Pri praktických prácach si sami tiež otestujte, ktorý nástroj a ktoré nastavenia sú optimálne vhodné pre spracovávaný materiál. Nastavenie vhodných otáčok: Číslice na regulácii otáčok Opracovávaný materiál 1 Plast a materiály s níz- kym tavným bodom 2–3 Kamenina, keramika 4 Mäkké drevo, kov 5 Tvrdé drevo Max. OceľPFBS 160 B2 ■ 122 

 SK Zvolenie vhodného príslušenstva pre vhodné otáčky: VÝSTRAHA! ■ Neprekračujte uvedené maximálne otáčky. Regulácia otáčok Príslušenstvo Otáčky MAX Rezacie kotúče

 123 ■ Príklady použitia/voľba vhodného nástroja: Funkcia Príslušenstvo Použitie Presah (min – max)

Vŕtanie Vrták Opracovanie dreva 18 – 25, pri najmen- šom vrtáku je presah 10 mm Frézovanie Frézovacie bity Rôzne práce, napr. vyhlbovanie, vydla- bávanie, tvarovanie, vyrezávanie drážok alebo zárezov 18 – 25 Gravírovanie Gravírovacie bity Označovanie, modelár- ske práce 18 – 25 Leštenie, Odstraňovanie hrdze POZOR! Na obrobok tlačte nástro- jom len miernym tlakom. Kovová kefka Odstraňovanie hrdze 9 – 15 Leštiace nadstavce Opracovanie rozličných kovov a plastov, najmä ušľachtilých kovov, ako je zlato a striebro 12 – 18 Čistenie Plastové kefky napr. čistenie zle prístupných plastových krytov alebo čistenie oblasti okolia zámku dverí 9 – 15 Brúsenie Brúsne kotúče Brúsne práce na kamenine, dreve, jemné práce na tvrdých mate- riáloch, ako je keramika alebo legovaná oceľ 12 – 18 Brúsne bity

Rezanie Rezacie brúsne kotúče Opracovanie kovu, plastu a dreva 12 – 18 ■ Dbajte na to, že maximálny priemer zložených brúsnych telies, brúsnych kužeľov a brúsnych kolíkov so závitovou vložkou nesmie presiahnuť 55 mm a maximálny priemer brúsneho príslušenstva na brúsne papiere nesmie presiahnuť 80 mm. UPOZORNENIE ► Max. prípustná dĺžka upínacieho tŕňa je 33 mm. ■ Príslušenstvo skladujte v pôvodnom balení alebo diely príslušenstva inak chráňte proti poškodeniu. ■ Príslušenstvo skladovať v suchu a nie v oblasti agresívnych médií. ■ Ak na nástroj tlačíte príliš vysokým tlakom, upnutý nástroj sa môže zlomiť a / alebo môže dôjsť k poškodeniu obrobku. Optimálne pracovné výsledky môžete dosiahnuť tým, že nástroj budete viesť po obrobku v rozsahu rovnomerných otáčok a s nízkym tlakom.PFBS 160 B2 ■ 124 

 SK ■ Pri rezaní držte prístroj vždy pevne obidvomi rukami. ■ Dodržiavajte údaje a informácie v tabuľke, aby ste zabránili tomu, že koniec vretena sa dotkne dna otvoru brúsneho nástroja. Pružný hriadeľ ■ Aretáciu vretena nikdy neobsluhujte pri bežia- com motore. V opačnom prípade môže dôjsť k poškodeniu prístroja alebo pružného hriadeľa. ♦ Odskrutkujte prevlečnú maticu z prístroja proti smeru hodinových ručičiek a dobre ju uschovajte. ♦ Stlačte aretáciu vretena a podržte ju stlačenú. ♦ Odskrutkujte upínaciu maticu z prístroja proti smeru hodinových ručičiek. ♦ Hriadeľ sa musí kúsok vytiahnuť von, pretože inak sa nemôže zaistiť v skľučovadle

♦ Namontujte pružný hriadeľ na prístroj. Pritom sa musí vsadiť vnútorná os pružného hriadeľa spolu s upínacou maticou do klieštiny , . ♦ Stlačte aretáciu vretena a podržte ju stlačenú. ♦ Zatočte teraz upínaciu maticu pomocou kombinovaného kľúča . Zatočte teraz prevlečnú maticu 14b pružného hriadeľa na prístroji v smere hodinových ručičiek. ♦ Teraz vložte požadovaný diel príslušenstva do klieštiny , pružného hriadeľa. ♦ Na aretáciu vretena posuňte späť aretáciu vretena na pružnom hriadeli. ♦ Otvorte kombinovaným kľúčom upínaciu ma- ticu na pružnom hriadeli. Vložte diel príslu- šenstva a zaskrutkujte opäť upínaciu maticu

V závislosti od požadovaného upevnenia na vodorovnú alebo zvislú plochu môžete statív zaskrutkovať do upínacieho zariadenia v dvoch rôznych polohách. ♦ Priskrutkujte upínacie zariadenie na okraji obrábacieho stola alebo pracovného stola, ktorého hrúbka je maximálne 55 mm. ♦ Statív je výškovo nastaviteľný. Povoľte hornú rúru statíva otočením doľava (–). Vytiahnite rúru úplne až do jej maximálnej výšky a aretujte ju opäť otočením doprava (+). ♦ Držiak je takisto výškovo nastaviteľný; otočte čierny závit doľava. Potom, ako ste nastavili držiak do správnej výšky, opäť utiahnite závit v opačnom smere. ♦ Prístroj upevnite s kovovým držiakom

držiaku statíva . Tento držiak možno otáčať o 360°.PFBS 160 B2 SK 

 125 ■ Držiak frézky Pomocou tohto nadstavca je prístroj osobitne vhod- ný na vyrezávanie špeciálnych tvarov (otvory pre zásuvky atď.). ♦ Nasaďte frézovací bit ako je opísané v kapi- tole „Vloženie / výmena nástroja / klieštiny“. ♦ Dbajte na to, aby driek bitu vyčnieval cca 16 mm z klieštiny. ♦ Odskrutkujte prevlečnú maticu z prístroja proti smeru hodinových ručičiek a dobre ju uschovajte. ♦ Namontujte držiak frézky na prístroj. ♦ Na nastavenie správnej pracovnej hĺbky povoľte aretačnú skrutku a posuňte pätku držiaka frézky na požadovaný rozmer. ♦ Potom opäť utiahnite aretačnú skrutku

♦ Vyberte vybitú batériu a vymeňte ju za novú (gombíková batéria LR41). Pri vkladaní dbajte na správnu polaritu batérií. ♦ Priehradku na batérie opäť zatvorte opätovným zaskrutkovaním troch skrutiek. Čistenie, starostlivosť a uskladnenie VÝSTRAHA! NEBEZPEČENSTVO PORANENIA! ■ Pred akýmikoľvek prácami na prístroji vyp- nite prístroj a vytiahnite elektrickú zástrčku. Tento prístroj si nevyžaduje údržbu. ■ Odstráňte z prístroja nečistoty. Použite na to suchú utierku. VÝSTRAHA! ■ Ak je nevyhnutná výmena prípojného kábla, potom túto musí vykonať výrobca alebo ním poverený zástupca, aby nedošlo k ohrozeniu bezpečnosti. ■ Prístroj a všetky jednotlivé diely skladujte starost- livo v na to určenom plastovom kufríku, aby sa nemohol stratiť žiadny diel. UPOZORNENIE ► Neuvedené náhradné diely (ako napr. aku- mulátor, nabíjačka) si môžete objednať pros- tredníctvom nášho telefonického callcentra. VÝSTRAHA! ■ Výmenu zástrčky alebo sieťového kábla nechajte vykonať len výrobcom prístroja alebo jeho zákazníckym servisom. Tým sa zaistí zachovanie bezpečnosti prístroja.PFBS 160 B2 ■ 126 

 SK Záruka spoločnosti Kompernass Handels GmbH Vážená zákazníčka, vážený zákazník, natento prístroj máte záruku 3roky od dátumu zakúpenia. V prípade nedostatkov tohto výrobku máte práva vyplývajúce zo zákona voči predajcovi tohto výrobku. Tieto Vaše práva vyplývajúce zo zá- kona nie sú obmedzené našou zárukou, uvedenou nižšie. Záručné podmienky Záručná doba začína plynúť dátumom zakúpenia. Prosím, uschovajte si pokladničný blok. Tento bude potrebný ako dôkaz ozakúpení. Ak v priebehu troch rokov od dátumu zakúpenia tohto výrobku dôjde k chybe materiálu alebo výrobnej chybe, výrobok vám – podľa nášho uváženia – bezplatne opravíme, vymeníme alebo uhradíme kúpnu cenu. Podmienkou tohto záručné- ho plnenia je, že počas trojročnej lehoty sa poško- dený prístroj a doklad o zakúpení (pokladničný blok) predloží so stručným opisom, v čom spočíva nedostatok prístroja a kedy sa vyskytol. Ak je chyba pokrytá našou zárukou, zašleme Vám späť opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynúť žiadna nová záručná doba. Záručná doba a zákonné nároky na odstránenie chýb Záručná doba sa záručným plnením nepredĺži. To platí aj pre vymenené aopravené diely. Poškode- nia a chyby zistené prípadne už pri kúpe, sa musia hlásiť okamžite po vybalení. Po uplynutí záručnej doby podliehajú prípadné opravy poplatku. Rozsah záruky Prístroj bol starostlivo vyrobený v súlade s prísnymi smernicami kvality a pred dodaním bol svedomito preskúšaný. Záručné plnenie sa vzťahuje na chyby materiálu alebo výrobné chyby. Táto záruka sa nevzťahuje na časti výrobku, ktoré sú vystavené bežnému opot- rebovaniu a preto ich možno pokladať za rýchlo opotrebiteľné diely, ani na poškodenia krehkých dielov, ako sú napríklad spínače, akumulátory alebo diely vyrobené zo skla. Táto záruka zaniká v prípade poškodenia výrobku neodborným používaním alebo neodbornou údržbou. Na správne používanie výrobku sa musia presne dodržiavať všetky pokyny, uvedené v návode na obsluhu. Bezpodmienečne sa musí zabrániť použitiu alebo úkonom, ktoré sa v návode na obsluhu neodporúčajú alebo pred ktorými sa varuje. Výrobok je určený len na súkromné použitie a nie na priemyselné používanie. Zárukazaniká pri nesprávnom aneodbornom zaobchádzaní, pri po- užití násilia apri zásahoch, ktoré neboli vykonané naším autorizovaným servisom. Záručná doba neplatí pri ■ normálnom opotrebovaní kapacity akumulátora ■ komerčnom používaní výrobku ■ poškodení alebo zmene výrobku zákazníkom ■ nerešpektovaní predpisov týkajúcich sa bezpečnosti a údržby, chybách obsluhy ■ škodách v dôsledku elementárnych udalostí Vybavenie v prípade záruky Na zaručenie rýchleho vybavenia Vašej žiadosti postupujte podľa nasledujúcich pokynov: ■ Na všetky otázky majte pripravený pokladničný doklad a číslo výrobku (napr.IAN12345) ako doklad o nákupe. ■ Číslo výrobku nájdete na typovom štítku na vý- robku, na gravúre na výrobku, na titulnej stránke návodu na obsluhu (dole vľavo) alebo ako ná- lepku na zadnej alebo spodnej strane výrobku. ■ Ak dôjde k funkčným poruchám alebo iným ne- dostatkom, kontaktujte najprv nižšie uvedené ser- visné oddelenie telefonicky alebo e-mailom. ■ Výrobok, zaevidovaný ako poruchový, môžete potom spolu s dokladom o nákupe (pokladničný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslať na adresu servisné- ho strediska, ktorá Vám bude oznámená.PFBS 160 B2 SK 

 127 ■ Na webovej stránke www.lidl-service.com si môžete stiahnuť tieto a mnoho ďalších príručiek, videá o výrobkoch a inštalačný softvér. Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomo- cou zadania čísla výrobku (IAN) 123456 otvoríte váš návod na obsluhu. Servis VÝSTRAHA! ► Opravy vašich prístrojov zverte servisnému stredisku alebo odbornému elektrikárovi a pri opravách použite iba originálne náhradné diely. Tým sa zaistí, že sa zachová bezpečnosť prístroja. ► Výmenu zástrčky alebo sieťového kábla nechajte vykonať len výrobcom prístroja alebo jeho zákazníckym servisom. Tým sa zaistí, že sa zachová bezpečnosť prístroja. Servis Slovensko Tel. 0850 232001 E-Mail: kompernass@lidl.sk IAN 332006_1907 Dovozca Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM NEMECKO www.kompernass.com Likvidácia Obal sa skladá zekologických materiálov, ktoré môžete zlikvidovať vmiestnych zberných surovinách. Elektrické náradie neodhadzujte do komunálneho odpadu! V súlade s európskou smernicou č. 2012/19/EU sa opotrebované elek- trické nástroje musia zberať oddelene a odovzdať za účelom ekologickej recyklácie. O možnostiach likvidácie opotrebovaných elektric- kých nástrojov sa, prosím, informujte na obecnej alebo mestskej správe. Batérie sa nesmú likvidovať spolu sdomácim odpadom! Každý spotrebiteľ je zo zákona povin- ný odovzdať batérie vzbernom stre- disku svojejobce/mestskej štvrti alebo vobchode. Táto povinnosť má prispieť kekologickej likvidácii batérií. Batérie odovzdajte vždy len vovybitom stave. Obal zlikvidujte ekologicky. Zohľadni- te označenie na rozličných obalových materiáloch a tieto prípadne zvlášť vytrieďte. Obalové materiály sú označené skratkami (a) a číslicami (b) s nasledujú- cim významom: 1–7: Plasty, 20–22: Papier a lepenka, 80–98: Kompozitné materiály Informácie o možnostiach likvidácie vyslúženého výrobku získate od svojej obecnej alebo mestskej samosprávy. Produkt je recyklovateľný, podlieha rozšírenej zodpovednosti výrobcu a zbiera sa oddelene.PFBS 160 B2 ■ 128 

 SK Preklad originálneho vyhlásenia o zhode My, spoločnosť KOMPERNASS HANDELS GMBH, zodpovedná osoba za dokumentáciu: pán Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NEMECKO vyhlasujeme, že tento výrobok je vsúlade snasledovnými normami, normatívnymi dokumentmi a smernicami ES: Smernicao strojových zariadeniach (2006/42/EC) Elektromagnetická zlučiteľnosť (2014/30/EU) Smernica RoHS (2011/65/EU)*

• Výhradnú zodpovednosť za vydanie tohto vyhlásenia o zhode nesie výrobca. Vyššie opísaný predmet vyhlásenia je v súlade s predpismi smernice č. 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 o obmedzení používa- nia určitých nebezpečných látok v elektrických a elektronických zariadeniach. Použité harmonizované normy: EN 60745-2-23:2013 EN 60745-1:2009+A11:2010 EN 55014-1:2006/+A1:2009/+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typ/označenie prístroja: Jemná vŕtacia brúska PFBS 160 B2 Rok výroby: 11 - 2019 Sériové číslo: IAN 332006_1907 Bochum, 19.11.2019 Semi Uguzlu – Manažér kvality – Technické zmeny vzmysle ďalšieho vývoja sú vyhradené.IAN 332006_1907
