GEBRUIKSAANWIJZING PFBS 160 B2 PARKSIDE

4. Gebruik en behandeling van het elektrische gereedschap ..............................61

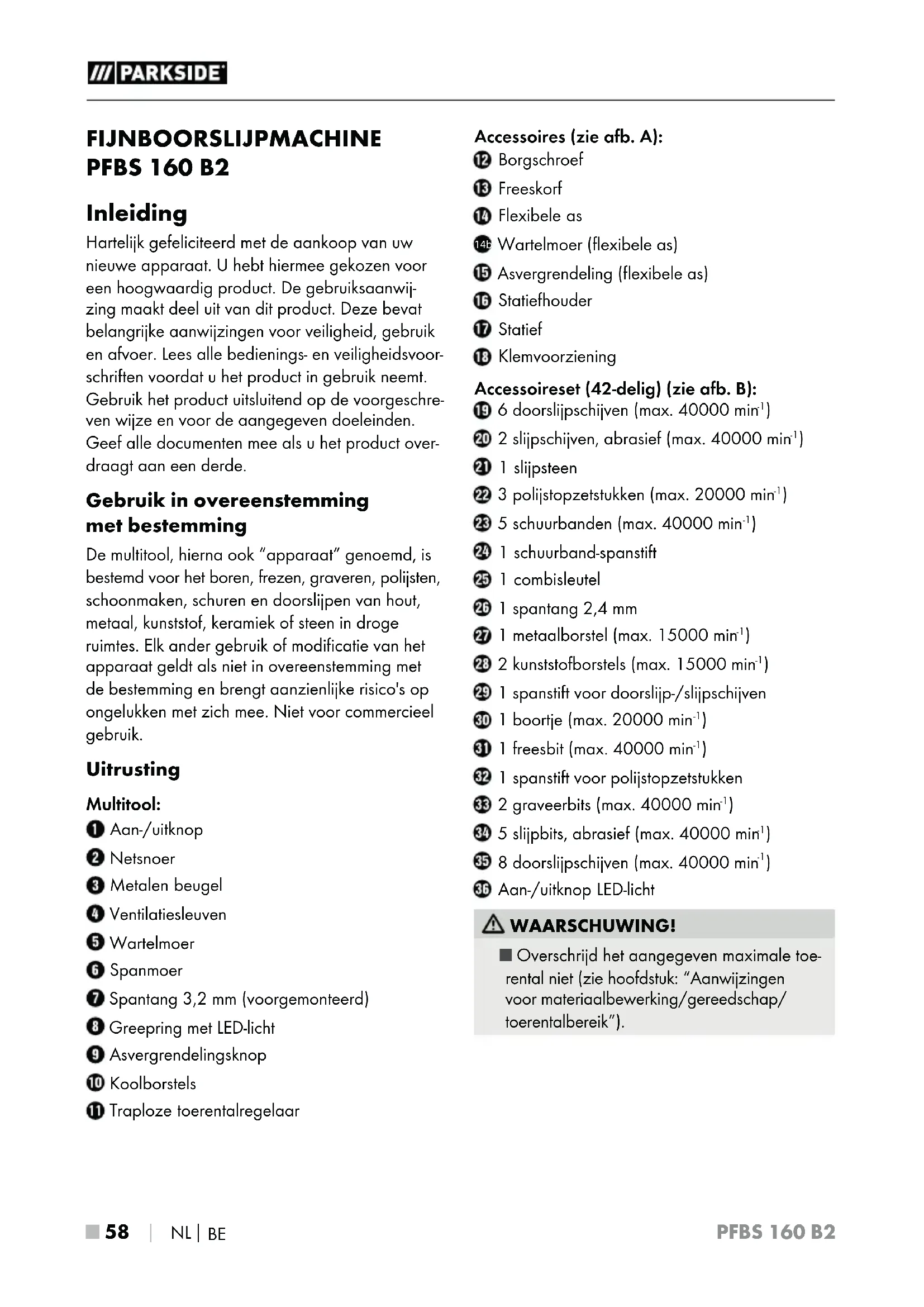

FIJNBOORSLIJPMACHINE PFBS 160 B2 Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwij- zing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoor- schriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschre- ven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product over- draagt aan een derde. Gebruik in overeenstemming metbestemming De multitool, hierna ook “apparaat” genoemd, is bestemd voor het boren, frezen, graveren, polijsten, schoonmaken, schuren en doorslijpen van hout, metaal, kunststof, keramiek of steen in droge ruimtes. Elk ander gebruik of modificatie van het apparaat geldt als niet in overeenstemming met de bestemming en brengt aanzienlijke risico's op ongelukken met zich mee. Niet voor commercieel gebruik. Uitrusting Multitool: Aan-/uitknop Netsnoer Metalen beugel Ventilatiesleuven Wartelmoer Spanmoer Spantang 3,2 mm (voorgemonteerd) Greepring met LED-licht Asvergrendelingsknop Koolborstels Traploze toerentalregelaar Accessoires (zie afb. A): Borgschroef Freeskorf Flexibele as 14b Wartelmoer (flexibele as) Asvergrendeling (flexibele as) Statiefhouder Statief Klemvoorziening Accessoireset (42-delig) (zie afb. B): 6 doorslijpschijven (max. 40000 min

2 slijpschijven, abrasief (max. 40000 min

1 slijpsteen 3 polijstopzetstukken (max. 20000 min

1 spanstift voor doorslijp-/slijpschijven 1 boortje (max. 20000 min

1 spanstift voor polijstopzetstukken 2 graveerbits (max. 40000 min

8 doorslijpschijven (max. 40000 min

Aan-/uitknop LED-licht WAARSCHUWING! ■ Overschrijd het aangegeven maximale toe- rental niet (zie hoofdstuk: “Aanwijzingen voor materiaalbewerking/gereedschap/ toerentalbereik”).PFBS 160 B2

 59 ■ Inhoud van het pakket 1 fijnboorslijpmachine PFBS 160 B2 1 kunststofkoffer 1 flexibele as 1 statief 1 klemvoorziening 1 freeskorf 1 greepring met LED-licht 2 knoopcellen (vervaldatum: 04/2023) 1 accessoireset (42-delig) 1 gebruiksaanwijzing Technische gegevens Nominaal vermogen 160 W Nominale spanning 230 - 240 V

Boortjes max. Ø 3,2 mm Schijven max. Ø 25 mm Beschermingsklasse II / (dubbel geïsoleerd) Geluidsemissiewaarde Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld Geluidsdrukniveau L

= 3 dB Draag gehoorbescherming! Trillingsemissiewaarde Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN60745 Trillingsemissiewaarde a

OPMERKING ► Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De ver- melde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling. WAARSCHUWING! ► Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereed- schap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo laag mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheids- voorschriften voor elek- trische gereedschappen WAARSCHUWING! ► Lees alle veiligheidsvoorschriften en instructies. Het niet naleven van de veiligheidsvoorschrif- ten en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik. De in de veiligheidsinstructies gebruikte term "elek- trisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werkom- geving kunnen leiden tot ongelukken.PFBS 160 B2 ■ 60 

b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elek- trisch gereedschap geeft namelijk vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onver- anderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok. b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een ver- hoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoog- de kans op een elektrische schok. d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereed- schap werkt, gebruik dan alleen verlengsnoe- ren die geschikt zijn voor gebruik buitenshuis. Een verlengsnoer gebruiken dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Gebruik een aardlekschakelaar als het ge- bruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het ge- bruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en ge- bruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elek- trisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicij- nen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden. b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Persoonlijke bescher- mingsmiddelen dragen, zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheids- helm of gehoorbescherming, naargelang het type en het gebruik van het elektrische gereed- schap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Controleer of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het appa- raat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan- zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kunt u het elektrische gereed- schap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onder- delen. Loszittende kleding, sieraden of haren kunnen door bewegende onderdelen worden gegrepen. g) Als het mogelijk is om stofafzuigings- en -op- vangvoorzieningen te installeren, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofaf- zuiging kan risico's door stof beperken.PFBS 160 B2

4. Gebruik en behandeling van het

elektrische gereedschap a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact of verwij- der de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt.Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbe- doeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig be- schadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te bedienen. g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te ver- richten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaar- lijke situaties leiden.

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektri- sche gereedschap gewaarborgd. WAARSCHUWING! Draag altijd een veiligheidsbril Veiligheidsvoorschriften voor alle toepassingen Gemeenschappelijke veiligheidsvoorschriften voor slijpen, schuren, werkzaamheden met staalborstels, polijsten, frezen of doorslijpen: a) Dit elektrische gereedschap moet worden gebruikt als slijper, schuurmachine, staalbor- stel, polijstgereedschap, frees of doorslijp- machine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meege- leverd. Als u de volgende aanwijzingen niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. b) Gebruik geen accessoires die niet speciaal door de fabrikant voor dit elektrische gereed- schap zijn voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik. c) Het toegelaten toerental van het opzetge- reedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld. Accessoires die snel- ler draaien dan toegestaan, kunnen breken, waarbij brokstukken worden weggeslingerd. d) Buitendiameter en dikte van het opzetge- reedschap moeten overeenkomen met de afmetingen van uw elektrische gereedschap. Verkeerd bemeten hulpstukken kunnen niet vol- doende worden afgeschermd of gecontroleerd.PFBS 160 B2 ■ 62 

e) Slijpschijven, slijprollen en andere acces- soires moeten precies op de slijpspil van uw elektrische gereedschap passen. Slijpschijven die niet precies in de houder van het elektrische gereedschap passen, draaien ongelijkmatig, trillen hevig en kunnen leiden tot een verlies aan controle. f) Op een stift gemonteerde schijven, slijpcilin- ders, snijgereedschappen of andere acces- soires moeten volledig in de spantang of de spankop worden geplaatst. De “overstand” resp. het vrijliggende deel van de stift tussen het slijplichaam en de spantang of spankop moet minimaal zijn. Als de stift niet voldoende wordt gespannen of als het slijplichaam te ver vooruit steekt, kan het opzetgereedschap losko- men en met hoge snelheid worden weggeslin- gerd. g) Gebruik geen beschadigde hulpstukken. Controleer voor elke toepassing opzetge- reedschappen zoals slijpschijven op splinters en barsten, slijprollen op barsten, (ernstige) slijtage, en staalborstels op losse of gebroken staaldraden. Als het elektrische gereedschap of het hulpstuk valt, controleert u of het be- schadigd is, of gebruikt u een onbeschadigd hulpstuk. Als u het gereedschap hebt gecon- troleerd en geplaatst, dient u, en iedereen in de buurt, buiten het bereik van het roterende opzetgereedschap te blijven en het apparaat minstens één minuut op maximaal toerental te laten lopen. Beschadigde opzetgereedschap- pen breken meestal in deze testperiode. h) Draag persoonlijke beschermingsmiddelen. Gebruik al naar gelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Draag indien toepas- selijk een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u beschermt tegen kleine slijp- en materiaaldeeltjes. Ogen moeten worden beschermd tegen rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.

i) Let op dat anderen een veilige afstand tot

uw werkomgeving houden. Eenieder die de werkomgeving betreedt, moet persoonlijke beschermingsmiddelen dragen. Afgebroken stukken van het werkstuk of gebroken opzet- gereedschappen kunnen wegvliegen en ver- wondingen veroorzaken, ook buiten de directe werkomgeving. j) Pak het apparaat uitsluitend vast aan de geïsoleerde greepvlakken wanneer u werk- zaamheden uitvoert waarbij het gereedschap met verborgen elektriciteitsleidingen of het eigen snoer in aanraking kan komen. Bij con- tact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het ap- paraat onder spanning komen te staan en een elektrische schok tot gevolg hebben. k) Houd het elektrische gereedschap bij het starten altijd stevig vast. Bij starten op het vol- ledige toerental kan het reactiemoment van de motor ertoe leiden dat het elektrische gereed- schap wegdraait. l) Gebruik zo mogelijk lijmtangen om het werk- stuk vast te zetten. Houd nooit een klein werk- stuk in de ene hand en het elektrische gereed- schap in de andere terwijl u het gereedschap gebruikt. Als u kleine werkstukken vastklemt, hebt u beide handen vrij voor een betere con- trole van het elektrische gereedschap. Bij het doorslijpen van ronde werkstukken zoals houten deuvels, stangen of buizen hebben deze de neiging om weg te draaien, waardoor het op- zetgereedschap zich kan vastklemmen en naar u toe kan worden geslingerd. m) Houd het aansluitsnoer weg van roterende opzetgereedschappen. Als u de controle over het apparaat verliest, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende opzetgereedschap terecht- komen. n) Leg het elektrische gereedschap nooit neer voordat het opzetgereedschap volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het wordt neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.PFBS 160 B2

 63 ■ o) Draai na verwisseling van opzetgereed- schappen of instellingen op het apparaat de spantangmoer, de spankop of andere bevesti- gingselementen stevig vast. Losse bevestigings- elementen kunnen onverwacht verschuiven en tot controleverlies leiden; onbevestigde, rote- rende componenten worden dan met geweld uit het apparaat geslingerd. p) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende hulpstuk worden gegrepen en het hulpstuk kan zich in uw lichaam boren. q) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke opeen- hoping van metaalstof kan elektrische gevaren veroorzaken. r) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen. s) Gebruik geen opzetgereedschappen die vloeibare koelstoffen nodig hebben. Het ge- bruik van water of andere vloeibare koelstoffen kan leiden tot een elektrische schok. Overige veiligheidsvoorschriften voor alle toepassingen Terugslag en passende veiligheidsmaatregelen Een terugslag is een plotselinge reactie door een opzetgereedschap dat blijft haken of blokkeert, zoals een slijpschijf, schuurband, staalborstel enz. Het vasthaken of blokkeren leidt tot een ab- rupte stop van het roterende opzetgereedschap. Daardoor versnelt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het opzet- gereedschap in. Als bijv. een slijpschijf in het werkstuk haakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk gaat, vastlopen en daardoor de slijpschijf doen uitbreken of een terugslag veroorzaken. De slijpschijf wordt dan naar de gebruiker of van hem weg bewogen, al naar gelang de draairichting van de schijf op het blokkeerpunt. Hierbij kunnen slijp- schijven ook breken. Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hier- onder beschreven. a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. De bediener kan door passende veiligheidsmaatregelen de terugslagkrachten beheersen. b) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat de schijf uit het werkstuk terugslaat en vast- loopt. Het roterende hulpstuk heeft de neiging vast te lopen bij hoeken, scherpe randen of wanneer het afketst. Dit veroorzaakt controle- verlies of een terugslag. c) Gebruik geen getand zaagblad. Dergelijke hulpstukken veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap. d) Breng het opzetgereedschap altijd in de- zelfde richting in het materiaal als waarin de snijkant het materiaal verlaat (dit is dezelfde richting als waarin de spanen worden uitge- worpen). Als het elektrische gereedschap in de verkeerde richting wordt voortbewogen, breekt de snijkant van het opzetgereedschap uit het werkstuk, waardoor het elektrische gereedschap in deze bewegingsrichting wordt getrokken. e) Span het werkstuk bij gebruik van draaivijlen, doorslijpschijven, hogesnelheids-freesgereed- schappen of hardmetaal-freesgereedschappen altijd goed vast. Al bij een geringe kanteling in de groef lopen deze opzetgereedschappen vast en kunnen ze een terugslag veroorzaken. Een vastlopende doorslijpschijf breekt gewoon- lijk. Bij het vastlopen van draaivijlen, hogesnel- heids-freesgereedschappen of hardmetalen freesgereedschappen kan het opzetgereed- schap uit de groef springen en tot verlies van de controle over het elektrische gereedschap leiden.PFBS 160 B2 ■ 64 

Aanvullende veiligheidsvoorschriften voor slijpen en doorslijpen Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen: a) Gebruik uitsluitend de voor uw elektrische ge- reedschap toegelaten slijpmiddelen en alleen voor de aanbevolen toepassingsmogelijkhe- den. Voorbeeld: Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het slijpen van materiaal met de rand van de schijf. Door zijdelingse krachtinwer- king op deze slijpschijven kunnen ze breken. b) Gebruik voor conische en rechte slijpstiften met schroefdraad alleen onbeschadigde stiften van de juiste grootte en lengte, zonder ondersnijding aan de schouder. Geschikte stiften verminderen de kans op een breuk. c) Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp niet te diep. Overbelasting van de doorslijpschijf verhoogt de kans op scheeftrekken of blokkeren en daar- mee het gevaar op een terugslag of een breuk van de slijpschijf. d) Mijd met uw hand de zone voor en achter de roterende doorslijpschijf. Als u de door- slijpschijf in het werkstuk van uw hand weg beweegt, kan in geval van een terugslag het elektrische gereedschap met de roterende schijf direct naar u toe geslingerd worden. e) Als de doorslijpschijf vastloopt of als u het werk onderbreekt, schakelt u het apparaat uit en houdt u het rustig in het materiaal tot de schijf tot stilstand is gekomen. Probeer nooit de nog draaiende doorslijpschijf uit de snede te trekken, anders kan er een terugslag plaatsvinden. Stel de oorzaak van het vastlopen vast en los het probleem op. f) Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volle- dige toerental bereiken, alvorens voorzichtig verder te gaan met het snijden. Anders kan de schijf zich vasthaken, uit het werkstuk springen of een terugslag veroorzaken. g) Ondersteun platen of grote werkstukken om het risico van een terugslag door een vastge- lopen doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden van de schijf worden ondersteund, zowel in de buurt van de doorslijpsnede als aan de rand. h) Wees bijzonder voorzichtig bij invalsnedes in bestaande wanden of andere materialen waarvan de samenstelling onbekend is. De doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken wanneer hij ingebracht wordt. Aanvullende veiligheidsvoorschriften voor werkzaamheden met staal- borstels Bijzondere veiligheidsvoorschriften voor werkzaamheden met staalborstels: a) Houd er rekening mee dat de staalborstel ook tijdens het gewone gebruik stukken staaldraad verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende stukken draad kunnen zeer gemakkelijk door dunne kleding en/of de huid dringen. b) Laat borstels vóór gebruik minstens één minuut met werksnelheid lopen. Let erop dat zich ge- durende deze tijd geen andere persoon voor of in de lijn van de borstel bevindt. Tijdens de inlooptijd kunnen losse stukken staaldraad weg- vliegen. c) Richt de roterende draadborstel van u af. Bij werkzaamheden met deze borstels kunnen kleine deeltjes en minieme stukjes draadstaal met hoge snelheid wegvliegen en de huid bin- nendringen.PFBS 160 B2

 65 ■ Veiligheidsvoorschriften voor LED-verlichting LET OP! GEVAAR VOOR OOGLETSEL! ■ Richt de lichtstraal nooit rechtstreeks op mensen of dieren en kijk zelf nooit rechtstreeks in de lichtstraal van de LED-verlichting. Algemene veiligheidsvoorschriften voor batterijen en knoopcellen ■ Knoopcellen of batterijen mogen niet worden blootgesteld aan hitte of vuur. Opbergen op plaatsen waar rechtstreeks zonlicht komt, moet worden vermeden. ■ Knoopcellen of batterijen mogen niet worden kortgesloten. Knoopcellen of batterijen mogen niet met kans op gevaar worden opgeborgen in een doos of een lade waar ze door elkaar of door andere geleidende materialen kortsluiting kunnen veroorzaken. ■ Een knoopcel of batterij mag pas uit de originele verpakking worden gehaald op het moment dat deze in gebruik wordt genomen. ■ Knoopcellen of batterijen mogen niet worden blootgesteld aan mechanische stoten of schokken. ■ Als een knoopcel of batterij lekt, mag de vloei- stof niet met de huid in aanraking komen of in de ogen komen. Als er wel contact met de vloei- stof is geweest, moet het betroffen gebied met rijkelijk water worden gewassen en moet een arts worden geraadpleegd. ■ Er mogen uitsluitend opladers worden gebruikt die speciaal zijn bestemd voor gebruik in com- binatie met de apparaten. ■ De poolaanduidingen plus (+) en minus (-) op de knoopcellen, batterijen en apparaten moeten altijd in acht worden genomen. Het correcte gebruik moet zijn gewaarborgd. ■ Knoopcellen of batterijen die niet bedoeld zijn voor gebruik in combinatie met het apparaat, mogen niet worden gebruikt. ■ Knoopcellen of batterijen van verschillende merken, capaciteit, formaat en type mogen in een apparaat niet door elkaar worden gebruikt. ■ Houd knoopcellen en batterijen uit de buurt van kinderen. ■ Mocht een knoopcel of batterij zijn ingeslikt, raadpleeg dan onmiddellijk een arts. ■ Koop altijd de juiste knoopcel of batterij voor een apparaat. ■ Houd knoopcellen en batterijen schoon en droog. ■ Mochten de aansluitpunten van knoopcellen of batterijen vuil zijn geworden, maak ze dan schoon met een droge, schone doek. ■ De oorspronkelijke gebruiksaanwijzingen en informatie over de producten moeten worden bewaard voor toekomstige informatie- en na- slagdoeleinden. ■ Knoopcellen en batterijen mogen alleen worden gebruikt in toepassingen waarvoor ze bestemd zijn. ■ Batterijen moeten zo mogelijk uit de apparaten worden gehaald wanneer ze niet worden ge- bruikt. ■ Batterijen mogen niet worden opgeladen. Er bestaat explosiegevaar! Originele accessoires/ hulpapparatuur ■ Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing resp. waarvan gebruik compatibel is met het appa- raat.PFBS 160 B2 ■ 66 

Ingebruikname Gereedschap/spantang plaatsen/ verwisselen ♦ Druk op de asvergrendeling en houd deze ingedrukt. ♦ Draai de spanmoer tot de vergrendeling vastklikt. ♦ Draai de spanmoer met de combisleutel van de schroefdraad af. ♦ Verwijder een eventueel bevestigd werkstuk. ♦ Schuif eerst het beoogde gereedschap door de spanmoer voordat u het in de bij de gereed- schapsschacht passende spantang steekt. ♦ Druk op de asvergrendeling en houd deze ingedrukt. ♦ Steek de spantang in de schroefdraadin- zet en schroef de spanmoer met de combi- sleutel vast op de schroefdraad. Opzetgereedschap met spanstift gebruiken: ♦ Gebruik de schroevendraaierzijde van de com- bisleutel voor het los- en vastdraaien van de schroef van de spanstiften of . ♦ Plaats de gewenste spanstift , of zoals beschreven in het apparaat. ♦ Draai met de combisleutel de schroef van de spanstift of los. ♦ Steek het gewenste opzetgereedschap tussen de beiden sluitringen op de schroef. ♦ Draai met de combisleutel de schroef op de spanstift of vast. Slijpsteen ♦ Slijp kleine randen handmatig na met de slijp- steen

Schuurbanden monteren ♦ Schuif de schuurband van boven af op de schuurband-spanstift . Draai de schroef op de schuurband-spanstift vast om de schuurband te fixeren. Polijstopzetstukken monteren ♦ Draai het polijstopzetstuk op de punt van de spanstift voor polijstopzetstukken . In- en uitschakelen/toerental instellen LET OP! ■ De draairichting van de slijpspil vindt u op de in de wartelmoer gegraveerde pijl (sym- bool “tegen de wijzers van de klok in”). Inschakelen/toerentalbereik instellen: ♦ Zet de aan-/uitknop op de stand “I”. ♦ Zet de traploze toerentalregelaar op een stand tussen “1” en “MAX”. Uitschakelen: ♦ Zet de aan-/uitknop op de stand “O”.PFBS 160 B2

 67 ■ Greepring met LED-licht gebruiken ♦ Schroef de wartelmoer tegen de wijzers van de klok in van de schroefdraad af. ♦ Schroef de greepring met LED-licht met de wijzers van de klok mee op de schroefdraad. ♦ Zet de aan-/uitknop van het LED-licht op de stand “I” om het licht in te schakelen (zie afb. C). ♦ Zet de aan-/uitknop van het LED-licht op de stand “O” om het licht weer uit te schakelen. Aanwijzingen voor materiaal- bewerking/gereedschap/toerental ■ Gebruik de freesbits voor de bewerking van hout, kunststof en gips met het hoogste toeren- tal. ■ Bepaal het toerental voor bewerking van zink, zinklegeringen, aluminium, koper en lood door dit uit te proberen op proefstukken. ■ Bewerk kunststoffen en materialen met een laag smeltpunt in het lage toerentalbereik. ■ Bewerk hout met hoge toerentallen. ■ Voer reinigings-, polijst- en poetswerkzaamheden uit in het middelste toerentalbereik. OPMERKING ► De freesbit is niet geschikt voor staal en ijzer. Geschikte freesbits zijn verkrijgbaar in de vakhandel. De volgende gegevens zijn niet-bindende aanbe- velingen. Test in de praktijk ook zelf welk gereed- schap en welke instelling het meest geschikt is voor het te bewerken materiaal. Geschikt toerental instellen: Cijfer op de toerental- regeling Te bewerken materiaal 1 Kunststof en materialen met laag smeltpunt 2–3 Steen, keramiek 4 Zacht hout, metaal 5 Hardhout Max. StaalPFBS 160 B2 ■ 68 

Geschikte accessoires voor het passende toerental kiezen: WAARSCHUWING! ■ Overschrijd het aangegeven maximale toerental niet. Toerental- regeling Accessoires Toerental MAX Doorslijpschijven

slijpschijven / schuurbanden / freesbits /graveer- bits /slijpbits / doorslijpschijven 40000 min

Polijstopzetstukken /boortjes

 69 ■ Toepassingsvoorbeelden/geschikt gereedschap kiezen: Functie Accessoires Gebruik Overstand (min–max)

Boren Boortjes Houtbewerking 18–25; bij de kleinste boor is de overstand 10 mm Frezen Freesbits Uiteenlopende werkzaamheden, bijv. uitronden, uithollen, vormen, groeven of sleuven maken 18–25 Graveren Graveerbits Markeren, knutselwerk- zaamheden 18–25 Polijsten, Ontroesten VOORZICHTIG! Oefen met het gereed- schap slechts lichte druk uit op het werkstuk. Metaalborstel Ontroesten 9–15 Polijstopzetstukken Uiteenlopende me- talen en kunststoffen bewerken, met name edelmetalen zoals goud of zilver 12–18 Schoonmaken Kunststofborstels bijv. moeilijk toegankelij- ke kunststofbehuizingen of de omgeving van een deurslot schoonmaken 9–15 Slijpen Slijpschijven Slijpwerkzaamheden in steen, hout, fijne werkzaamheden aan harde materialen, zoals keramiek of staallege- ringen 12–18 Slijpbits

Doorslijpen Doorslijpschijven Metaal, kunststof en hout bewerken 12–18 ■ Let erop dat de maximale diameter van samengestelde slijplichamen, slijpconussen en slijpstiften met schroefdraadinzet niet groter mag zijn dan 55 mm en die van schuurpapieraccessoires niet groter dan 80 mm. OPMERKING ► De maximaal toegestane lengte van een spanstift bedraagt 33 mm. ■ Berg accessoires op in hun originele verpakking of bescherm de accessoires op een andere manier tegen beschadiging. ■ Berg accessoires droog en buiten bereik van agressieve stoffen op.PFBS 160 B2 ■ 70 

■ Wanneer u te veel druk uitoefent, kan het inge- klemde gereedschap breken en/of beschadigd raken. Voor optimale werkresultaten beweegt u het gereedschap bij een gelijkblijvend toerental- bereik en geringe druk over het werkstuk. ■ Houd het apparaat bij doorslijpen altijd met beide handen vast. ■ Neem de gegevens in de tabel in acht om te voorkomen dat het uiteinde van de spil de bo- dem met gat van het slijpgereedschap raakt. Flexibele as ■ Bedien de asvergrendeling nooit bij een draai- ende motor. Het apparaat of de flexibele as kan anders beschadigd raken. ♦ Schroef de wartelmoer tegen de wijzers van de klok in van het apparaat af en leg deze opzij. ♦ Druk op de asvergrendeling en houd deze ingedrukt. ♦ Schroef de spanmoer tegen de wijzers van de klok in van het apparaat af. ♦ De as moet een stuk worden uitgetrokken, om- dat deze anders niet in de spantang , kan worden vastgezet. ♦ Monteer de flexibele as op het apparaat. Daarbij moet de binnenas van de flexibele as samen met de spanmoer in de spantang , worden geplaatst. ♦ Druk op de asvergrendeling en houd deze ingedrukt. ♦ Draai nu de spanmoer met de combisleutel vast. Draai daarna de wartelmoer 14b van de flexi- bele as op het apparaat met de wijzers van de klok mee vast. ♦ Plaats nu het gewenste accessoire in de spantang , van de flexibele as. ♦ Schuif de asvergrendeling op de flexibele as terug om de as vast te zetten. ♦ Open met de combisleutel de spanmoer op de flexibele as. Plaats het accessoire en schroef de spanmoer weer vast. Statief voor de multitool ♦ Schroef het statief in de klemvoorziening . OPMERKING ► Al naar gelang de gewenste bevestiging op een horizontaal of verticaal vlak kunt u het statief in twee verschillende standen in de klemvoorziening schroeven. ♦ Schroef de klemvoorziening vast op de rand van een werkbank of een werktafel met een dikte van maximaal 55 mm. ♦ Het statief is in hoogte verstelbaar. Maak de bovenste buis van het statief los door deze naar links te draaien (–). Trek de buis uit tot de maximale hoogte en zet de buis weer vast door deze naar rechts te draaien (+). ♦ De houder is eveneens in hoogte verstelbaar; draai daartoe de zwarte schroefdraad naar links. Nadat u de houder op de gewenste hoogte hebt ingesteld, draait u de schroefdraad in de tegenovergestelde richting weer vast. ♦ Bevestig het apparaat met de metalen beugel op de houder van het statief . Deze houder kan 360° worden gedraaid.PFBS 160 B2

 71 ■ Freeskorf In combinatie met dit opzetstuk is het apparaat uitermate geschikt voor het uitsnijden van speciale vormen (gaten voor stekkerdozen, enz.). ♦ Bevestig de freesbit , zoals beschreven in het hoofdstuk “Gereedschap/spantang plaatsen/ verwisselen”. ♦ Let op: de schacht van de bit moet ca. 16 mm uit de spantang steken. ♦ Schroef de wartelmoer tegen de wijzers van de klok in van het apparaat af en leg deze opzij. ♦ Schroef de freeskorf op het apparaat. ♦ Voor instelling van de juiste werkdiepte schroeft u de borgschroef los en verschuift u de voet van de freeskorf naar de gewenste maat. ♦ Draai daarna de borgschroef weer vast. ca. 16 mm Batterij vervangen ♦ Zorg ervoor dat het LED-licht is uitgeschakeld. Verwijder aan de achterkant van de greepring met LED de drie schroeven van het batterij- klepje. ♦ Verwijder de lege batterij en vervang deze door een nieuwe (knoopcel LR41). Let bij het plaatsen op de juiste polariteit van de batterij. ♦ Sluit het batterijvak door de drie schroeven weer vast te draaien. Reinigen, onderhouden en opbergen WAARSCHUWING! LETSELGEVAAR! ■ Schakel voorafgaand aan alle werkzaam- heden aan het apparaat het apparaat uit en haal de stekker uit het stopcontact. Het apparaat is onderhoudsvrij. ■ Verwijder vuil van het apparaat. Gebruik daar- voor een droge doek. WAARSCHUWING! ■ Wanneer het snoer moet worden vervangen, moet dit gebeuren door de fabrikant of diens vertegenwoordiger, om veiligheidsrisico's te voorkomen. ■ Berg het apparaat en alle losse onderdelen zorgvuldig op in de daarvoor bestemde kunst- stof koffer, zodat geen enkel onderdeel verloren kan gaan. OPMERKING ► Niet vermelde vervangingsonderdelen (zoals accu, oplader) kunt u bestellen via onze callcenters. WAARSCHUWING! ■ Laat de stekker of het snoer altijd vervan- gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.PFBS 160 B2 ■ 72 

Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout op- treedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aan- koopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt omschre- ven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en ge- repareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor scha- de aan breekbare onderdelen zoals schakelaars, accu‘s of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is be- schadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moe- ten beslist worden vermeden. Het product is uitsluitend bestemd voor privége- bruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, ver- valt de garantie. Garantieperiode geldt niet bij ■ normale afname van de accucapaciteit ■ commercieel/bedrijfsmatig gebruik van het product ■ beschadiging of modificatie van het product door de klant ■ niet-naleving van de veiligheids- en onderhouds- voorschriften, bedieningsfouten ■ schade door natuurrampen Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv.IAN12345) als aankoop- bewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of viae-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.PFBS 160 B2

 73 ■ Op www.lidl-service.com kunt u deze en vele andere handleidingen, product- video‘s en installatiesoftware down- loaden. Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen. Service WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. ► Laat de stekker of het snoer altijd vervan- gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd. Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 332006_1907 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven service- adres.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM DUITSLAND www.kompernass.com Afvoeren De verpakking bestaat uit milieuvrien- delijke materialen, die u via de plaat- selijke recyclepunten kunt afvoeren. Deponeer elektrisch gereed- schap niet bij het huisvuil! Conform de Europese richtlijn 2012/19/EU moet afgedankt elek- trisch gereedschap gescheiden worden ingeza- meld en op een milieuvriendelijke wijze worden gerecycled. Over afvoermogelijkheden voor afgedankt elek- trisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeentereiniging. Batterijen mogen niet bij het normale huisvuil worden gedeponeerd! Iedere consument is wettelijk verplicht batterijen af te geven bij een inzamelpunt in zijn gemeente/zijn stadsdeel of in de handel. Deze ver- plichting heeft tot doel batterijen tot afval te kunnen verwerken op een manier die het milieu ontlast. Lever batterijen alleen in als ze ontladen zijn. Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschil- lende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmateri- alen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composiet- materialen. Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente. Het product is recycleerbaar; er is een uitgebreide producentenverantwoorde- lijkheid op van toepassing en het afval wordt gescheiden ingezameld.PFBS 160 B2 ■ 74 

Vertaling van de oorspronkelijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, nor- matieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EC) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen: EN 60745-2-23:2013 EN 60745-1:2009+A11:2010 EN 55014-1:2006/+A1:2009/+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Type/apparaatbeschrijving: Fijnboorslijpmachine PFBS 160 B2 Productiejaar: 11 - 2019 Serienummer: IAN 332006_1907 Bochum, 19.11.2019 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PFBS 160 B2 PL
