GEBRUIKSAANWIJZING PTBM 400 A1 PARKSIDE

Service Belgique Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: grizzly@lidl.be IAN 355408_2004 Importateur Veuillez noter que l’adresse suivante n’est pas une adresse de service après-vente. Contactez d’abord le service après-vente cité plus haut. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Allemagne www.grizzlytools-service.eu41 BENL Inleiding Hartelk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen. Dit apparaat werd tdens de productie op kwaliteit gecontroleerd en aan een eindcon- trole onderworpen. De functionaliteit van uw apparaat is bgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specieke gevallen aan of in het apparaat resp. in slang- leidingen resthoeveelheden water of smeer- stoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid. Vertaling van de originele CE-conformiteitsverklaring

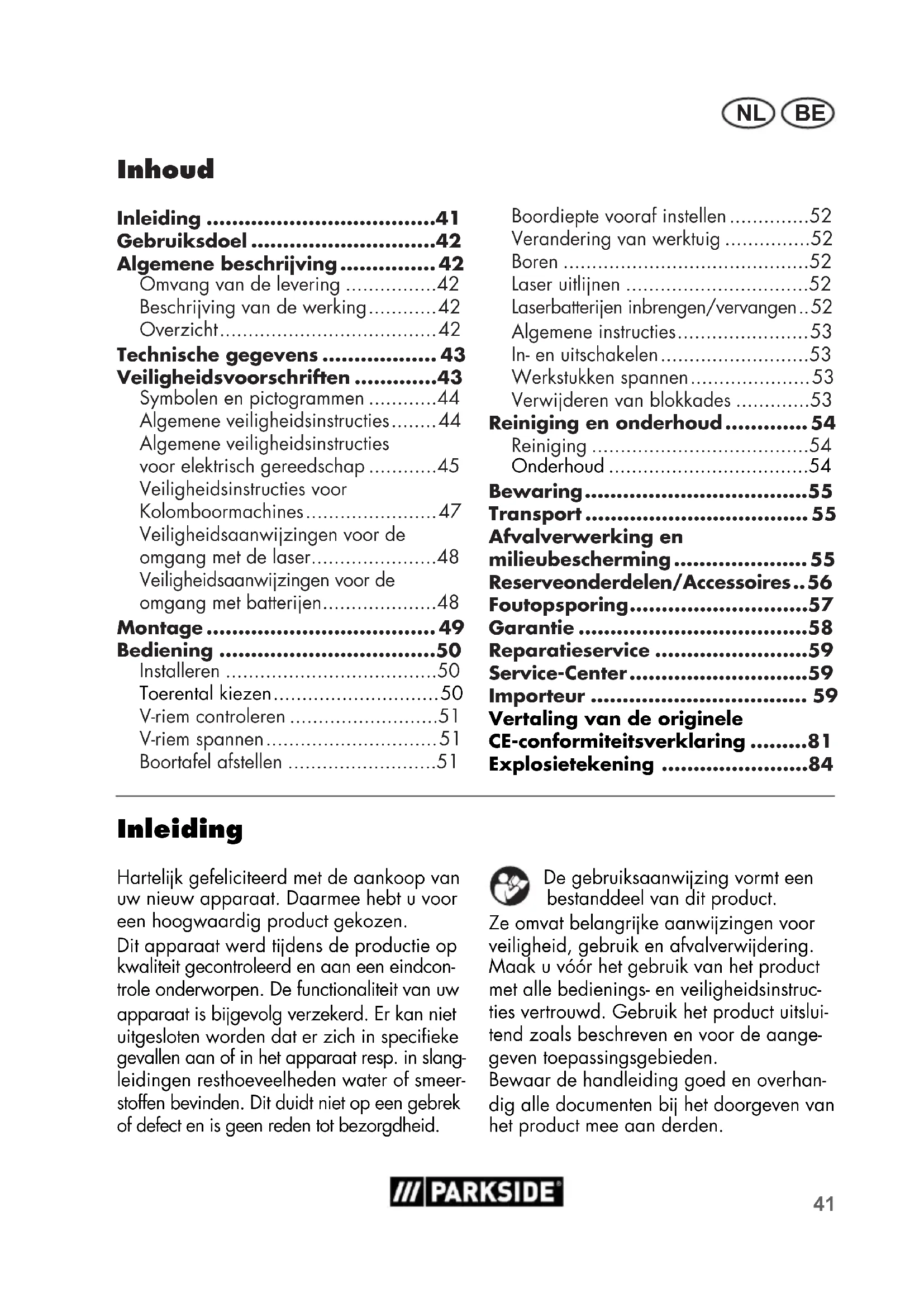

• Explosietekening p. 84
• De gebruiksaanwzing vormt een bestanddeel van dit product. Ze omvat belangrke aanwzingen voor veiligheid, gebruik en afvalverwdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstruc- ties vertrouwd. Gebruik het product uitslui- tend zoals beschreven en voor de aange- geven toepassingsgebieden. Bewaar de handleiding goed en overhan- dig alle documenten b het doorgeven van het product mee aan derden. Inhoud Inleiding p. 41
• Gebruiksdoel p. 42
• Algemene beschrijving p. 42
• Omvang van de levering p. 42
• Beschrijving van de werking p. 42
• Overzicht p. 42
• Technische gegevens p. 43
• Veiligheidsvoorschriften p. 43
• Symbolen en pictogrammen p. 44
• Algemene veiligheidsinstructies p. 44
• Algemene veiligheidsinstructies voor elektrisch gereedschap p. 45
• Veiligheidsinstructies voor Kolomboormachines p. 47
• Veiligheidsaanwijzingen voor de omgang met de laser p. 48
• Veiligheidsaanwijzingen voor de omgang met batterijen p. 48
• Montage p. 49
• Bediening p. 50
• Boordiepte vooraf instellen p. 52
• Verandering van werktuig p. 52
• Boren p. 52
• Laser uitlijnen p. 52
• Laserbatterijen inbrengen/vervangen p. 52
• Algemene instructies p. 53
• In- en uitschakelen p. 53
• Werkstukken spannen p. 53
• Verwijderen van blokkades p. 53
• Reiniging en onderhoud p. 54
• Reiniging p. 54
• Onderhoud p. 54
• Bewaring p. 55
• Transport p. 55
• Afvalverwerking en milieubescherming p. 55
• Reserveonderdelen/Accessoires p. 56
• Foutopsporing p. 57
• Garantie p. 58
• Reparatieservice p. 59
• Service-Center p. 59
• Importeur p. 59
• Installeren p. 50
• Toerental kiezen p. 50
• V-riem controleren p. 51
• V-riem spannen p. 51
• Boortafel afstellen NL BE Gebruiksdoel De tafelboormachine is bestemd voor het boren in metaal, hout, kunststof en tegels. Hiervoor kunnen boren met cilindrische schacht en een boordiameter van 1,5 mm tot 16 mm worden gebruikt. Het apparaat is bedoeld voor doe-het- zelvers. Het werd niet ontworpen voor professioneel continu gebruik. Het apparaat is niet bestemd voor gebruik door personen jonger dan 16. Jongeren ouder dan 16 jaar mogen het apparaat alleen onder toezicht gebruiken. De fabrikant is niet aansprakelijk voor schade, die wordt veroorzaakt door ver- keerd gebruik of een verkeerde hantering. Algemene beschrijving De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde. Omvang van de levering Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een regle- mentair voorgeschreven afvalverwijdering van het verpakkingsmateriaal. - Bodemplaat - Boortafel - Kolombuis - Motorunit - 3 boorhefarmen - Beschermkap - Boorhouder - Boorhoudersleutel - Inbussleutel - Bankschroef - 2 x 1,5 V batterijen, formaat AAA - Montagemateriaal - Gebruiksaanwijzing Beschrijving van de werking De werking van de verschillende bedienings- elementen wordt hieronder beschreven. Overzicht p. 5142

1 Uit-schakelaar 2 Aan-schakelaar 3 Afdekking van het drijfwerk 4 Boorhouder 5 Noodknop 6 Beschermkap 7 Booras 8 Vastzetschroef diepteaanslag 9 Handmatige asgeleiding met 3 boorhefarmen 10 Houder voor boorhoudersleutel en inbussleutel 11 Sluitschroef afdekking van het drijfwerk 12 Vastzetschroef, motorunit 13 Motorunit 14 kolombuis 15 Knevel 16 3 montageschroeven 17 Bodemplaat 18 Hoekschaal 19 Vastzetschroef boortafel neiging 20 Boortafel 21 Diepteaanslag met schaal 22 Bevestigingsschroeven voor de bankschroef 23 Bankschroef 24 Klemmen 25 Inbussleutel 26 Boorhoudersleutel 27 Klemschroeven, Motorunit

29 V-riem 30 Aandrijfschrijf aan de kant van de as43 BENL 31 Aandrijfschijf aan kant van motor 32 Vergrendelingsschakelaar 33 Hendel voor V-riemspanning

34 Aan-/uitschakelaar van de laser 35 Regelaar van de laser

37 Middelste aandrijfpoelie 38 Sokkel, middelste aandrijfpoelie 39 Sokkel opslaglocaties 40 Sokkel opslaglocaties

41 Bevestigingsschroef, laser Technische gegevens Tafelboormachine .....PTBM 500 E5 Netspanning ...................230 V~, 50 Hz Prestatievermogen ... 500 W (S2 15 min)* Toeren bij niet-belasting (n

• Na de ononderbroken gebruiksduur van 15 minuten volgt een rustpauze, tot de tempera-tuur van het apparaat minder dan 2 K (2°C) afwijkt van de kamertemperatuur. Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en be- palingen die in de conformiteitsverklaring zijn vermeld. De vermelde trilemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijking van een elektrisch werktuig met een ander werktuig worden gebruikt. De vermelde trilemissiewaarde kan ook voor een eerste inschatting van de blootstelling worden gebruikt. Waarschuwing: De trilemissiewaarde kan tijdens het werkelijke gebruik van het elektrische werktuig van de vermelde waarde afwijken, afhankelijk van de manier waarop het elektrisch werktuig wordt gebruikt. Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeld van maatregelen om de trillingsbelasting te verminderen, is de beperking van de werkuren. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait). Veiligheidsvoorschriften Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor ver- wondingen en brand volgende44 NL BE Let op! - Laserstraling Niet in de laserstraal kijken! Laser klasse 2 Symbolen in de handleiding: Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade. Gebodsteken met gegevens ter pre- ventie van beschadigingen. Sluit het apparaat aan op het elekt- riciteitsnet. Stekker uit het stopcontact trekken. Aanwijzingsteken met informatie voor een betere omgang met het apparaat. Staal Hout Algemene veiligheidsinstructies Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor ver- wondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden. Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats. essentiële veiligheidsmaatregelen getroffen te worden. Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaats. Symbolen en pictogrammen Symbolen op het apparaat: Let op! Let op! Gevaar voor elektrische schokken! Voordat er werkzaamhe- den aan het apparaat worden ver- richt de stekker uit het stopcontact trekken. Gebruiksaanwijzing raadplegen! Draag een gehoorbescherming Draag een oogbescherming. Lang haar niet open dragen. Gebruik een haarnetje. Draag geen handschoenen. Gevaar door verwondingen door draaiend gereedschap! Houd han- den op een veilige afstand! Let op! Heet oppervlak. Er bestaat een risico op brandwon- den. Machines horen niet bij huishoude- lijk afval thuis.45 BENL Algemene veiligheidsinstructies voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst. Het in de veiligheidsinstructies gebruikte be- grip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer). Veilig werken:

• Houd uw werkterrein in orde. Wanorde op het werkterrein kan ongevallen tot gevolg hebben.

• Houd rekening met omgevingsinvloeden. - Stel elektrisch gereedschap niet bloot aan regen. - Gebruik elektrisch gereedschap niet in een vochtige of natte omgeving. - Zorg voor een goede verlichting van de arbeidsplaats. - Gebruik elektrisch gereedschap niet waar brand- of ontplofngsgevaar bestaat.

• Bescherm uzelf tegen een elektrische schok. Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld bo- ren, radiatoren, elektrische fornuizen, koelapparaten).

• Houd andere Personen op een veilige afstand. Laat andere personen, in het bijzonder kinderen, het elektrische gereedschap of het snoer aanraken. Neem een veilige afstand tot het werk- terrein in.

• Bewaar ongebruikt elektrisch gereedschap op veilige wijze. Ongebruikt elektrisch gereedschap dient op een droge, hooggelegen of afgesloten plaats, buiten het bereik van kinderen, gedeponeerd te worden.

• Overbelast uw elektrisch gereedschap niet. U werkt beter en veiliger in het aangegeven capaciteitsbereik.

• Gebruik het aangewezen elektrische gereedschap. - Gebruik geen machines met een laag vermogen voor lastige werkzaamheden. - Gebruik het elektrische gereedschap niet voor doeleinden, waarvoor het niet voorzien is. Gebruik bijvoorbeeld geen handcirkelzaag voor het snoeien van takken van bomen of houtblokken.

• Draag geschikte kledij. - Draag geen ruimzittende kledingstukken of sieraden, ze kunnen door beweegbare onderdelen vastgegrepen worden. - Bij werkzaamheden in de open lucht is slipvrij schoeisel aanbevelenswaardig. - Draag bij lang haar een haarnetje.

• Maak gebruik van de beschermingsuitrusting. - Draag een beschermbril. In geval van veronachtzaming kunnen er oogletsels door vonken of slijpdeeltjes ontstaan. - Maak bij stofproducerende werkzaam- heden gebruik van een ademmasker.

• Sluit de stofafzuiginrichting aan. Indien er aansluitingen voor de stofaf- zuiginrichting en opvanginrichting beschikbaar zijn, overtuigt u er zich van dat deze aangesloten en correct gebruikt worden.

• Gebruik het snoer niet voor doeleinden, waarvoor het niet bestemd is. Gebruik het snoer niet om de stekker uit het stop-46 NL BE contact te trekken. Bescherm het snoer tegen hitte, olie en scherpe kanten.

• Beveilig het werkstuk. Gebruik de spaninrichtingen of een bankschroef om het werkstuk vast te houden. Het wordt daardoor veiliger dan met uw hand tegengehouden.

• Vermijd een abnormale lichaamshouding. Zorg voor een veilige stand en houd te allen tijde uw evenwicht.

• Onderhoud uw gereedschap met zorg. - Houd het snoeigereedschap scherp en netjes om beter en veiliger te kunnen werken. - Volg de instructies voor de smering en voor een wissel van het gereedschap op. - Controleer regelmatig het netsnoer van het elektrische gereedschap en laat dit in geval van beschadiging door een erkende vakman vernieuwen. - Controleer verlengkabels regelmatig en vervang deze wanneer ze beschadigd zijn. - Houd de handgrepen droog, netjes en vrij van olie en vet.

• Trek de stekker uit het stopcontact. Bij niet- gebruik van het elektrische gereedschap, vóór het onderhoud en bij een wissel van gereedschap, zoals bijvoorbeeld zaagblad, boormachine, freesmachine.

• Laat geen gereedschapssleutel insteken. Controleer vóór de inschakeling dat sleu- tel en instelgereedschap verwijderd zijn.

• Vermijd een onopzettelijke start. Verge- wis u dat de schakelaar bij het insteken van de stekker in het stopcontact uitge- schakeld is.

• Gebruik verlengkabels voor buiten. Ge- bruik in de open lucht uitsluitend daar- voor toegestane en dienovereenkomstig gekenmerkte verlengkabels.

• Wees aandachtig. Let erop, wat u doet. Ga verstandig aan het werk. Gebruik het elektrische gereedschap niet wan- neer u ongeconcentreerd bent.

• Controleer het elektrische gereedschap op eventuele beschadigingen. - Vóór verder gebruik van het elektrische gereedschap moeten beschermingsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun foutloze en reglementair voorgeschreven werking onderzocht worden. - Controleer of de beweegbare onderdelen foutloos functioneren en niet klemmen en of er onderdelen beschadigd zijn. Al de onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om een foutloze werking te vrijwaren. - Beschadigde beschermingsinrichtingen en onderdelen moeten zoals reglementair voorgeschreven door een erkende servicewerkplaats gerepareerd of uitgewisseld worden voor zover niets anders in de gebruiksaanwijzing aangegeven is. - Beschadigde schakelaars moeten op een klantenserviceafdeling vervangen worden. - Gebruik geen elektrisch gereedschap, waarbij de schakelaar niet in- en uitgeschakeld kan worden.

• Opgelet! Het gebruik van ander elektrisch gereedschap en van andere toebehoren kan een gevaar voor verwondingen voor u betekenen.

• Laat uw elektrisch gereedschap door een vakkundige elektromonteur repare- ren. Dit elektrische gereedschap voldoet aan de ter zake geldende veiligheidsbe- palingen. Reparaties mogen uitsluitend op een gespecialiseerde werkplaats uitgevoerd worden doordat er originele reserveonderdelen gebruikt worden; in het andere geval kunnen er ongevallen voor de gebruiker ontstaan.47 BENL Service:

• Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehouden wordt. Veiligheidsinstructies voor Kolomboormachines

• Zorg ervoor dat waarschuwingsplaatjes van het elektrisch werktuig altijd duidelijk blijven.

• Bevestig het elektrisch werktuig aan een vast, effen en horizontaal oppervlak. Als het elektrisch werktuig kan wegglijden of onvast staat, kan het geplaatste werktuig niet gelijkmatig en veilig worden gehanteerd.

• Houd het werkvlak schoon voor het te bewerken werkstuk. Boorspaanders en voorwerpen met scherpe randen kunnen verwondingen veroorzaken. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van licht metaal kan branden of exploderen.

• Stel voor het begin van uw werk- zaamheden het juiste toerental in. Het toerental moet aangepast zijn aan de boordiameter en het materiaal waarin u zal boren. Bij een verkeerd ingesteld toerental kan het geplaatste werktuig in het werkstuk vast komen te zitten.

• Beweeg het geplaatste werktuig slechts in het werkstuk als het ingeschakeld is. Anders bestaat het risico dat het geplaatste werktuig in het werkstuk vast komt te zitten en het werkstuk wordt meegenomen. Dit kan leiden tot ver- wondingen.

• Grijp met uw handen niet in het boor- gebied terwijl het elektrische werktuig in werking is. Bij contact met het ge- plaatste werktuig bestaat het risico op verwondingen.

• Verwijder nooit boorspaanders van het boorgebied terwijl het elektrische werktuig in werking is. Zet de aaandrijfeenheid altijd eerst in de rustpositie en schakel het elektrisch werktuig uit.

• Verwijder de ontstane boorspaanders niet met blote handen. Vooral door hete metaalspaanders met sterke punten bestaat het risico op verwondingen.

• Breek lange boorspaanders met het draaiwiel dat even terugdraait om het boorproces te onderbreken. Door lange boorspaanders bestaat het risico op verwondingen.

• Houd grepen droog, schoon en vrij van olie en vet. Vettige, olieachtige grepen zijn glad en leiden tot verlies van controle.

• Gebruik spansystemen om het werkstuk vast te spannen. Bewerk geen werkstukken die te klein zijn om vast te spannen. Als u het werkstuk vasthoudt met de hand, kunt u het niet voldoende beschermen tegen het draaien en u zich verwonden.

• Schakel het elektrische werktuig meteen uit als het geplaatste werktuig blokkeert. Het geplaatste werktuig blokkeert als: - het elektrische werktuig overbelast wordt of - het kantelt in het werkstuk dat u wilt be- werken.

• Raak het geplaatste werktuig na de werkzaamheden niet aan, zolang het niet is afgekoeld. Het geplaatste werk- tuig wordt zeer heet bij de werkzaam- heden.48 NL BE

• Controleer regelmatig het snoer en laat een beschadigd snoer uitsluitend repa- reren door een erkende klantendienst. Vervang beschadigde verlengkabels. Zo wordt gegarandeerd dat de veiligheid van het elektrische werktuig behouden blijft.

• Bewaar het ongebruikte elektrische werktuig op een veilige plaats. De opbergplaats moet droog zijn en afgesloten kunnen worden. Daardoor wordt vermeden dat het elektrische werktuig door de opberging wordt beschadigd of door onervaren personen wordt gebruikt.

• Verlaat het werktuig nooit, vooraleer het volledig tot stilstand is gekomen. Geplaatste werktuigen die nog draaien, kunnen verwondingen veroorzaken.

• Gebruik het elektrische werktuig niet met beschadigd snoer. Raak het beschadigde snoer niet aan en trek de stekker uit als het snoer tijdens de werkzaamheden wordt beschadigd. Beschadigde snoeren verhogen het risico op een elektrische schok.

• Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig en veilig staat en behoud uw evenwicht.

• Ga tijdens het werken voor het ap- paraat staan zodat u met uw rechter- hand de handmatige spindelgeleiding met 3 boorhefarmen kunt bedienen en met uw linkerhand de aan- en uitscha- kelaar. Veiligheidsaanwijzingen voor de omgang met de laser – Opgelet: Laserstraling Niet in de laserstraal kijken Laserklasse 2 – Richt de laser niet op reecterende oppervlakken. – Markeringen en waarschuwingen bevinden zich naast de handspindelgeleiding (9). Veiligheidsaanwijzingen voor de omgang met batterijen

Let er altijd hoop dat de batterijen met de juiste polariteit (+ en -) ingelegd worden zoals op de batterij aangegeven is.

Batterijen niet kortsluiten.

Probeer niet om niet-oplaadbare batterijen op te laden.

Batterijen niet te ver ontladen!

Oude en nieuwe batterijen en batterijen van verschillende types of fabrikaten niet tegelijkertijd gebruiken! Vervang alle batterijen van een set tegelijkertijd.

Verwijder lege batterijen per omgaande uit het apparaat en voer ze op de juiste wijze af!

Batterijen niet verhitten!

Niet rechtstreeks aan batterijen lassen of solderen!

Batterijen niet ontmantelen!

Batterijen niet vervormen!

Batterijen niet in open vuur gooien!

Batterijen buiten bereik van kinderen bewaren.

Laat kinderen geen batterijen vervangen zonder er toezicht op te houden!

Bewaar batterijen niet in de buurt van open vuur, kachels of andere hittebronnen. De batterij niet in direct zonlicht leggen en deze niet bij heet weer in voertuigen gebruiken of opslaan.

Ongebruikte batterijen in de originele verpakking bewaren en weghouden bij metalen voorwerpen. Uitgepakte batterijen niet mengen of door elkaar49 BENL gooien! Dit kan tot een kortsluiting van de batterij en beschadigingen, verbrandingen en brandgevaar leiden.

Neem de batterijen uit het apparaat, wan- neer dit langere tijd niet worden gebruikt, tenzij het om noodgevallen gaat!

Batterijen die zijn uitgelopen, NOOIT zonder adequate bescherming vastpakken. Wanneer de uitgelopen vloeistof met de huid in aanraking komt, zou u de huid op die plek meteen onder een lopende kraan moeten afspoelen. Voorkom in ieder geval dat ogen en mond met de vloeistof in aanraking komen. Gebeurt dat wel, dan dient u per omgaande een arts op te zoeken.

Batterijcontacten en ook de contracontacten reinigen voordat de batterijen worden ingelegd. Montage De tafelboormachine wordt in afzonderlijke stukken geleverd. Reinig met een droge doek eerst de kolombuis (14), de bodemplaat (17), de boortafel (20), de bankschroef (23) en de boorhouder (4).

1. Plaats de kolombuis (14) op de bodem-

plaat (17). De rode markering aan de voet van de kolombuis (14) en de uitsparing in de basisplaat (17) moeten overeenkomen. Schroef de kolombuis (14) vast met de bodemplaat (17) met de drie bijgele- verde zeskantschroeven (16). Draai de schroeven (16) niet te hard vast zodat de schroefdraden in de bodemplaat (17) niet scheuren.

2. Plaats de boortafel (20) op de kolombuis

(14). Schuif de boortafel (20) in een onderste positie. Fixeer de boortafel (20) met knevel (24) in een onderste positie.

3. Leg de bankschroef (23) op de

boortafel (20). Schroef hem met de meegeleverde montage- schroeven (22), samen met de onderlegring en de veerring, in de afgebeelde volgorde, aan de boortafel (20).

kolombuis (14). Borg de mo- torunit (13) met de beide klem- schroeven (27) aan de zijkant met behulp van de meegelever- de inbussleutel (25).

5. Schroef de drie boorhefarmen

in de asgeleiding (9). Draai de drie boorhefarmen met een steeksleutel (Sleutelwijdte 6) aan.

6. Maak de vastzetschroef van de

diepteaanslag (8) los.

7. Monteer de laser met behulp van

de bevestigingsschroef (41) aan de motorunit (13). Zorg ervoor dat het batterijvak (36) zich aan de zijkant van de handspilgeleiding (9) bevindt.

8. Plaats de beschermkap (6) op het

bovenste deel van de booras (7).

9. Fixeer de beschermkap (6) met

de klemschroef (28).

10. Klap de beschermkap (6) naar

boven. Steek de boorhouder (4) op de conus van de booras (7). Fixeer de boorhouder (4) met enkele lichte slagen op de top van boorhouder. Gebruik hiervoor een plastieken hamer.50 NL BE Bediening Let op! Gevaar voor verwon- dingen! - Zorg ervoor dat u voldoende plaats te heeft om te werken en andere personen niet in gevaar brengt. - Voor ingebruikname moeten alle afdekkingen en beveiligingssystemen naar behoren zijn gemonteerd. - Trek de stekker uit alvorens instellingen op het apparaat uit te voeren.

III Aandrijfschrijf aan de kant van de as

30) Aandrijfschijf aan kant van motor

De afdekking van het drijfwerk (3) is uitgerust met een veiligheidsschakelaar (32). Wanneer de afdekking van het drijfwerk niet correct gesloten is (3), kan het ap- paraat niet worden ingeschakeld. Installeren Zet de tafelboormachine op een vaste ondergrond. Idealiter schroeft u de machine aan de ondergrond vast. Gebruik hiervoor de vier geboorde gaten in de bodemplaat (17). Toerental kiezen

1. Maak de afsluitschroef (11) aan de

afdekking van het drijfwerk los.

2. Open de afdekking van het drijfwerk

3. Maak de vastzetschroef (12) aan de

4. Schuif de motorunit (13) door het ac-

tiveren van de hendel (33) een beetje naar voren om de V-riemen (29) te ont- lasten.

5. Leg de V-riemen (29) op de gewenste

combinatie om het aangegeven toeren- tal te bereiken:51 BENL

6. Schuif de motorunit (13) door het acti-

veren van de hendel (33) naar achteren om de V-riemen (29) opnieuw te span- nen.

7. De V-riemen (29) zijn correct gespan-

nen als ze lichtjes kunnen worden inge- drukt.

8. Zet de vastzetschroef (12) aan de

motorunit (13) weer vast.

9. Sluit de afdekking van het drijfwerk (3)

Fixeer de sluitschroef van de afdekking van het drijfwerk Aanbevolen toerentallen voor verschillende afmetingen van boren en materialen: [mm] [mm] [1/min]

1. Maak de afsluitschroef (11) aan de af-

dekking van het drijfwerk los.

2. Open de afdekking van het drijfwerk (3).

4. De V-riemen (29) zijn correct gespan-

nen als ze lichtjes kunnen worden inge- drukt.

5. Controleer de V-riemen (29) op scheu-

ren, insnijdingen of andere beschadi- gingen.

6. Sluit de afdekking van het drijfwerk (3).

Fixeer de sluitschroef van de afdekking van het drijfwerk (11). V-riem spannen

1. Maak de sluitschroef van de afdekking

van het drijfwerk los (11).

2. Open de afdekking van het drijfwerk

3. Maak de vastzetschroef (12) aan de

4. Schuif de motorunit (13) door het

activeren van de hendel (33) naar achteren om de V-riemen (29) opnieuw te spannen.

5. De V-riemen (29) zijn correct

gespannen als ze lichtjes kunnen worden ingedrukt.

6. Zet de vastzetschroef (12) aan de

motorunit (13) weer vast.

7. Sluit de afdekking van het drijfwerk (3).

Fixeer de sluitschroef van de afdekking van het drijfwerk (11). Boortafel afstellen

1. Maak de knevelschroef (15) los.

2. Schuif de boortafel (20) naar de ge-

4. Fixeer de boortafel (20) opnieuw met

de knevelschroef (15).

5. U kunt ook de inclinatie van de boor-

tafel (20) instellen. Maak hiervoor de klemschroef (19) (Sleutelwijdte 6) onder de boortafel los. Verstel de boortafel (20) naar wens tot max. 45° naar rechts of links en xeer de boortafel (20) opnieuw met de klemschroef (19).52 NL BE Boordiepte vooraf instellen

1. Maak de vastzetmoer van de dieptea-

2. Laat de boorspil (7) met het gemonteer-

de werktuig op het werkstuk neer.

3. Draai de schaal tot de aan de

motoreenheid (13) aangebrachte rode markeringspijl naar de nullijn van de schaal wijst.

4. Draai nu de schaal naar de gewenste

boordiepte en draai de vastzetschroef (8) weer vast.

5. Voer de boorspil (7) weer terug naar

de uitgangspositie. Verandering van werktuig Trek de stekker uit het stopcontact vooraleer u het werktuig vervangt. Zo vermijdt u dat het werktuig wordt ingeschakeld.

1. Klap de beschermkap (6) naar omh-

2. Maak de klemmen van de boorhouder

(4) los met de boorhoudersleutel (26) uit de houder (10).

3. Verwijder het werktuig.

4. Plaats een nieuw werktuig.

5. Span de klemmen van de boorhouder

(4) met de boorhoudersleutel (26).

7. Controleer de gecentreerde positie van

8. Klap de beschermkap (6) opnieuw naar

9. Voer een korte test uit om de boor te

controleren op concentriciteit. Laat zeker niet de boorhoudersleutel (26) zitten. Boren

1. Schakel het apparaat in.

2. Draai aan een van de boorhefarmen

(9) tegen de wijzers van de klok.

3. De boorhouder (4) gaat naar omlaag.

4. Boor met gepaste werkslag en de ge-

wenste diepte in het werkstuk.

5. Houd rekening met eventueel noodza-

kelijk spaanbreken bij het bereiken van de gewenste boordiepte.

6. Breng het werktuig langzaam terug

naar de aanslagpositie.

Laser uitlijnen Let op! - Laserstraling. Niet in de laserstraal kijken. Wend uw hoofd af en sluit de ogen om een blik in de laserstraal te vermijden. Risico op oogletsel!

1. Boor het vastgeklemde werkstuk

minimaal aan. Wijzig de positie van het werkstuk niet meer, tot de laser ingesteld is.

2. Schakel de laser aan de aan-/

uitschakelaar van de laser (34) in.

3. Stel het laserkruis in op de plaats waar

aan het werkstuk is geboord door aan de twee regelaars (35) te draaien.

1. Schakel de laser uit.

2. Open het batterijvak van de laser (36)

door de vergrendeling naar boven te schuiven en het vak te openen.

3. Plaats de batterijen volgens de op het

deksel aangegeven polariteit.

4. Sluit en vergrendel het batterijvak (36).53

BENL Algemene instructies De werkslag en het toerental van de as zijn doorslaggevend voor de levensduur van het werktuig. - De snijsnelheid wordt bepaald door het toerental van de booras en door de diameter van het werktuig. - Daarom geldt in principe dat hoe gro- ter de werktuigdiameter is, des te lager het toerental moet worden ingesteld. - Bij hogere vastheid van het werkstuk moet de snijdruk hoger zijn. - Door herhaald terugtrekken van het werktuig zorgt u voor een gemakkelijke- re spaanafvoer. - De spaanafvoer wordt vooral bemoei- lijkt wanneer u diep boort. Verminder hier de werkslag en het toerental. - Om een buitensporige slijtage van het werktuigsnijvlak te vermijden moet u bij geboorde gaten met een diameter van meer dan 8,0 mm eerst met een werk- tuig met geringere diameter vooraf een gat boren. In- en uitschakelen Zorg ervoor dat de spanning van de elektrische aansluiting overeens- temt met het typeplaatje op het apparaat. Sluit het apparaat aan op het elekt- riciteitsnet. Let op! Klap de bescher- mingsinrichting (6) naar be- neden, voordat u de machine inschakelt. Inschakelen: Druk op de aan schakelaar (2). Uitschakelen: Druk op de uit schakelaar (1). Noodschakelaar gebruiken: Druk op de noodschakalaar (5) Na het indrukken van de noodscha- kelaar moet de noodschakelaar (5) opnieuw al draaiend worden geactiveerd. Druk op de aan scha- kelaar (2) om het apparaat terug te starten. Werkstukken spannen Bewerk uitsluitend werkstukken die veilig kunnen worden gespannen tussen de klem- men (24). Het werkstuk mag niet teveel meegeven. Anders kan geen veilige span- ning worden gerealiseerd. Het werkstuk mag echter ook niet te klein of te groot zijn. Verwijderen van blokkades - Kies in principe een aangepaste werks- lag zodat spaanbreken mogelijk wordt met zo goed als geen storing. - Is het werktuig in het werkstuk vastge- zet, schakel dan het apparaat uit en trek de stekker uit. Draai het werktuig aan de boorhouder tegen de wijzers van de klok met een kleine trekbewe- ging om de spaan te breken en het werktuig opnieuw vrij te maken. - Ontstaat er een brokstuk bij de bewer- king van het werkstuk, schakel dan het apparaat uit en trek de stekker uit. Neem een tang en verwijder het brokstuk zodat het niet ongecontroleerd kan wegslingeren.54 NL BE Reiniging en onderhoud Trek voor elke instelling, elk onder- houd en elke reparatie de stekker uit. Laat werkzaamheden, die niet zijn beschreven in deze handleiding, uitvoeren door een gespecialiseerde werk- plaats. Gebruik uitsluitend originele onderdelen. Laat het apparaat afkoelen voor alle onderhouds- en reini- gingswerken. Er bestaat ge- vaar voor brandwonden! Controleer het apparaat voor elk gebruik op duidelijke gebreken, zoals losse, vers- leten of beschadigde onderdelen, correct vastzittende schroeven of andere delen. Vervang beschadigde onderdelen. Reiniging Gebruik geen reinigings- of oplos- middelen. Chemische substanties kunnen de plastieken delen van het apparaat aantasten. Reinig het ap- paraat nooit onder stromend water.

• Reinig het apparaat grondig na elk ge- bruik.

• Reinig de verluchtingsopeningen en de buitenkant van het apparaat met een zachte borstel, een penseel of een doek.

• Verwijder spaanders, stof en vuil eventu- eel met een stofzuiger.

• Smeer regelmatige de bewegende on- derdelen.

• Zorg ervoor dat er geen smeerstoffen op de schakelaar, V-riem, aandrijfschijven en boorhefarmen belanden.

Onderhoud Herhaal het onderhoud eens per 5 bedrijfsuren.

afdekking van het drijfwerk los.

2. Open de afdekking van het drijfwerk

beetje naar voren om de V-riemen (

5. Verwijder de beide V-snaren (

6. Verwijder de middelste poelie (37) en

en smeer deze met een gangbaar multifunctioneel smeervet.

8. Plaats de opname (38) en de poelie

29) weer op de poelies.

29) zijn correct ge-

spannen als ze lichtjes kunnen worden ingedrukt. 11.Zet de vastzetschroef (

12.Sluit de afdekking van het drijfwerk (3) Fixeer de sluitschroef van de afdekking van het drijfwerk55 BENL Bewaring

• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.

• Een verplaatsing van het apparaat over een korte afstand kan door twee personen worden verricht. Voor een verplaatsing van het apparaat over een langere afstand dient in principe een transporthulpmiddel te worden gebruikt. Transport Draag de tafelboormachine niet aan de motoreenheid. Let op! Heet oppervlak. Er be- staat een risico op brandwon- den. Transporteer de machine pas, wanneer de motoreenheid

13) volledig afgekoeld is.

Draag de tafelboormachine liefst samen met een tweede persoon. Grijp met een hand de bodemplaat (

biliseer met de andere de machine aan de reductorafdekking (

3). Afvalverwerking en milieubescherming Neem de accu uit het toestel en breng het toestel, de accu, de accessoires en de verpakking naar een milieuvriendelke recycling. Machines horen niet bij huishoude- lijk afval thuis.

• Geef het apparaat in een recyclage- park af. De gebruikte onderdelen van kunststof en metaal kunnen per catego- rie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hier- voor ons servicecenter.

• Verwder de accu’s volgens de lokale voorschriften. Geef de accu’s af op een inzamelplaats voor oude accu’s, vanwaar ze naar een milieuvriendel- ke recycling gebracht worden. Consul- teer hiertoe uw lokale vuilophaaldienst of ons servicecentrum.

• De afvalverwijdering van uw defecte in- gezonden apparaten voeren wij gratis door.56 NL BE Reserveonderdelen/Accessoires Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 59). Hou de onderstaande bestelnummers klaar. Positie Positie Beschrijving Bestel-Nr. Gebruiks Explosiete- aanwijzing kening 6 11-22 Beschermkap, voltooien 91103336 20 5-10 Boortafel, voltooien 91104522 1/2 44,46-51,54 Aan-/uitschakelaar, voltooien 91104524 5 31-36 Noodknop 91104503 9 67,68 Boorhefarmen 91104525 23 79-83 Bankschroef 91103342

29 102 V-riem, Set 91104508 4 23 Boorhouder 91104502 120,121 Scharnier riemenafdekking 91104509 8 65 Schroef voor dieptebegrenzer 91104506 37 Veer voor spilterugvoering 91104504 26 70 Boorhoudersleutel 91104510 27 52 Klemschroeven, Motorunit 91104523 14 2,4 kolombuis 9110452057 BENL Foutopsporing Probleem Mogelijke oorzaak Foutherstel Apparaat start niet Noodschakelaar uit (5) is geactiveerd Noodschakelaar uit (5) al draaiend terug activeren. Druk op de aan-schakelaar (2) om het apparaat weer te starten Spanning ontbreekt Huiszekering wordt aangesproken Stopcontact, netsnoer, leiding, stekker controleren, eventueel reparatie door elektricien huiszekering controleren Aanschakelaar (2) /uitschakelaar (1) defect Reparatie door klantenservice Motor defect Reparatie door klantenservice Sterke trillingen Motorunit (13) niet gexeerd Spanning van V-riem controleren en vastzetschroef (12) vastdraaien Werktuig niet gecentreerd gespannen Werktuig in boorhouder (4) controleren Luid piepend geluid Spanning van V-riem te hoog Spanning van V-riem controleren V-riem (29) beschadigd V-riem (29) controleren Aandrijfschijf beschadigd Aandrijfschijven controleren Laser werkt niet Batterijen leeg Batterijen vervangen (zie „Laserbatterijen vervangen“)58 NL BE worden tegen verplichte betaling van de kosten uitgevoerd. Omvang van de garantie Het apparaat werd volgens strikte kwali- teitsrichtlnen zorgvuldig geproduceerd en vóór aevering nauwgezet getest. De garantievergoeding geldt voor materi- aal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale sltage blootgesteld zn en daarom als aan sltage onderhevi- ge onderdelen beschouwd kunnen worden (b.v. v-riem) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars, batteren). Deze garantie valt weg wanneer het pro- duct beschadigd, niet oordeelkundig ge- bruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwzing vermelde aanwzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en hande- lingen, die in de gebruiksaanwzing afge- raden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelk vermeden te worden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik be- stemd. B een verkeerde of onoordeelkun- dige behandeling, toepassing van geweld en b ingrepen, die niet door het door ons geautoriseerde serviceliaal doorgevoerd werden, valt de garantie weg. Afhandeling ingeval van garantie Gelieve aan de volgende aanwzingen gevolg te geven om een snelle behande- ling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassa- bon en het artikelnummer (IAN355408_2004) als bews van de aankoop klaar te houden. Garantie Geachte cliënte, geachte klant, U krgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelke rechten. Deze wettelke rechten worden door onze hierna beschreven ga- rantie niet beperkt. Garantievoorwaarden De garantietermn begint met de datum van aankoop. Gelieve de originele kassa- bon goed te bewaren. Dit document wordt als bews van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit pro- duct, een materiaal- of fabricagefout voor- doet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termn van drie jaar het defecte apparaat en het bews van aankoop (kassabon) voorgelegd en dat schriftelk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt is, krgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisse- ling van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelke kwaliteitsgarantie De garantieperiode wordt door de garan- tievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderde- len. Eventueel al b de aankoop bestaan- de beschadigingen en gebreken moeten onmiddellk na het uitpakken gemeld worden. Na het verstrken van de garan- tieperiode tot stand komende reparaties59 BENL

• Gelieve het artikelnummer uit het type- plaatje.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krgt dan bkomende in- formatie over de afhandeling van uw klacht.

• Een als defect geregistreerd product kunt u, na overleg met onze klanten- service, mits toevoeging van het bews van aankoop (kassabon) en de vermel- ding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeel- de serviceadres zenden. Om proble- men b de acceptatie en extra kosten te vermden, maakt u onvoorwaarde- lk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswze plaatsvindt. Gelieve het apparaat met inbegrip van alle b de aankoop b- geleverde accessoires in te zenden en voor een voldoende veilige transport- verpakking te zorgen. Reparatieservice U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons serviceliaal laten doorvoeren. Z maakt graag voor u een kostenraming op. W kunnen uitsluitend apparaten behande- len, die voldoende verpakt en gefrankeerd ingezonden werden. Opgelet: Gelieve uw apparaat gereinigd en met een aanwzing op het defect naar ons serviceliaal te zenden. Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver- zendingswze – ingezonden apparaten worden niet geaccepteerd. De afvalverwerking van uw defecte inge- zonden apparaten voeren w gratis door. Service-Center

Vertaling van de originele CE-conformiteitsverklaring Hiermede bevestigen wij dat de Tafelboormachine bouwserie PTBM 500 E5 Serienummer 000001 - 093500 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen: 2006/42/EC • 2014/30/EU • 2011/65/EU* • (EU) 2015/863 Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem- ming gebrachte normen en nationale normen en bepalingen toegepast:

De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: Christian Frank ( Documentatiegelastigde ) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY

• Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.82
