Technische specificaties	Draadloze boormachine PARKSIDE PABS 20Li D4, spanning 20V, lithium-ion batterij, maximaal koppel van 30 Nm, variabele snelheid tot 1350 tpm.
Gebruik	Ideaal voor boren in hout, metaal en kunststof, evenals voor schroeven.
Onderhoud en reparatie	Controleer regelmatig de staat van de batterij, reinig de boorkop en smeer bewegende delen indien nodig.
Veiligheid	Draag een veiligheidsbril, handschoenen en zorg dat de werkruimte vrij is. Niet gebruiken in vochtige omgevingen.
Algemene informatie	Lichtgewicht voor gemakkelijke bediening, ergonomisch ontwerp, 3 jaar garantie.

Veelgestelde vragen - PABS 20Li D4 PARKSIDE

Hoe laad ik de batterij van de PARKSIDE PABS 20Li D4 boormachine op?

Om de batterij op te laden, plaatst u deze in de meegeleverde oplader en sluit u deze aan op een stopcontact. Het lampje geeft de laadstatus aan.

Wat is de capaciteit van de batterij van de boormachine?

De boormachine is uitgerust met een batterij van 20 V en 2 Ah.

Hoe verwissel ik de boor op de boormachine?

Draai de boorkop tegen de klok in los, verwijder de oude boor, plaats de nieuwe en draai de boorkop weer vast.

Welke materialen kan ik boren met de PARKSIDE PABS 20Li D4?

Deze boormachine is ontworpen om in hout, metaal en kunststof te boren. Vermijd het boren in harde materialen zoals beton zonder geschikte accessoires.

Heeft de boormachine een klopboorfunctie?

Nee, de PARKSIDE PABS 20Li D4 heeft geen klopboorfunctie, het is ontworpen voor standaard boren.

Hoe maak en onderhoud ik mijn boormachine?

Maak de boormachine na elk gebruik schoon met een droge doek en verwijder vuil uit de boorkop. Vermijd het gebruik van agressieve chemicaliën.

Wat moet ik doen als de boormachine niet werkt?

Controleer of de batterij is opgeladen en correct is geplaatst. Als het probleem aanhoudt, raadpleeg dan de gebruikershandleiding voor probleemoplossing.

Wat is de maximale snelheid van de boormachine?

De PARKSIDE PABS 20Li D4 boormachine heeft een maximale snelheid van 1300 omwentelingen per minuut.

Kan ik de boormachine gebruiken om te schroeven?

Ja, de PARKSIDE PABS 20Li D4 kan worden gebruikt om te schroeven door de juiste koppelinstelling te selecteren.

Waar kan ik compatibele accessoires vinden?

Compatibele accessoires zijn verkrijgbaar bij bouwmarkten en online. Zorg ervoor dat u boren en bits kiest die geschikt zijn voor het model PARKSIDE PABS 20Li D4.

GEBRUIKSAANWIJZING PABS 20Li D4 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

ES

ATORNILLADORA TALADRADORA RECARGABLE

Vouw vóór het lezen de beide pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 37

Gebruik in overeenstemming met bestemming 38

Uitrusting 38

Inhoud van het pakket 38

Algemene veiligheidsvoorschriften voor elektrische gereedschappen ..... 3 9

1. Veiligheid op de werkplek 39

2. Elektrische veiligheid 40

3. Veiligheid van personen 40

4. Gebruik en behandeling van het elektrische gereedschap 41

5. Gebruik en behandeling van het accugereedschap 41

6. Service 41

Veiligheidsvoorschriften voor schroefboormachines 42

Veiligheidsvoorschriften voor opladers 42

Vóór de ingebruikname 42

Accupack opladen 42

Accupack in het apparaat plaatsen/uit het apparaat nemen 42

Status van de accu controleren 42

Gereedschappen verwisselen 43

Draaimomentvoorkeuze/boorstand 43

Aandrijving met 2 versnellingen ....43

Ingebruikname 43

In-/uitschakelen 43

Toerental instellen 43

Draairichting wijzigen 43

Tips en trucs 44

Onderhoud en reiniging 44

Garantie van Kompernaß Handels GmbH 45

Service 46

Importeur 46

Afvoeren 46

Vertaling van de oorspronkelijke conformiteitsverklaring ....47

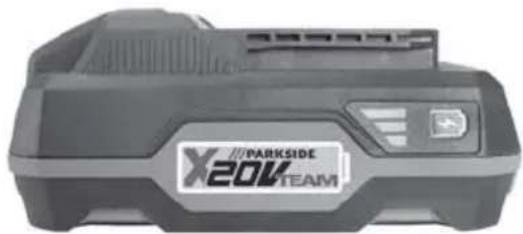

Vervangende accu bestellen....48

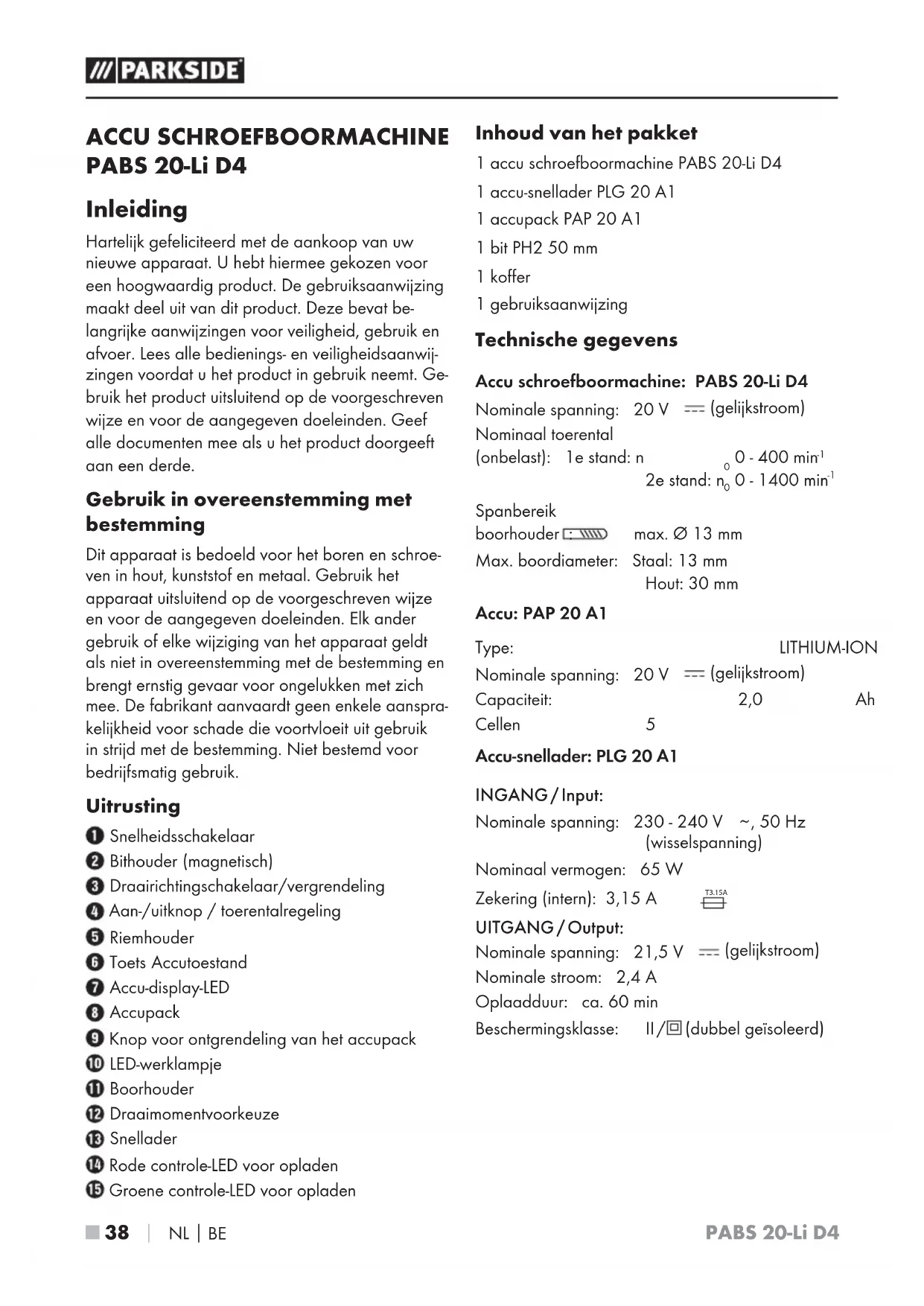

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

Dit apparaat is bedoeld voor het boren en schroeven in hout, kunststof en metaal. Gebruik het apparaat uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Niet bestemd voor bedrijfsmatig gebruik.

Uitrusting

① Snelheidsschakelaar
② Bithouder (magnetisch)
3 Draairichtingschakelaar/vergrendeling
4 Aan-/uitknop / toerentalregeling
5 Riemhouder
6 Toets Accutoestand
7 Accu-display-LED
8 Accupack
9 Knop voor ontgrendeling van het accupack
10 LED-werklampje
11 Boorhouder
12 Draaimomentvoorkeuze
13 Snellader
14 Rode controle-LED voor opladen
15 Groene controle-LED voor opladen

Inhoud van het pakket

1 accu schroefboormachine PABS 20-Li D4
1 accu-snellader PLG 20 A1
1 accupack PAP 20 A1
1 bit PH2 50 mm
1 koffer
1 gebruiksaanwijzing

Technische gegevens

Accu schroefboormachine: PABS 20-Li D4

Nominale spanning: 20 V --- (gelijkstroom)

Nominaal toerental

(onbelast): 1e stand: n 0 0 - 400 min ^-1 2e stand: n0 0 - 1400 min ^-1

Spanbereik

boorhouder : max. ∅ 13 mm

Max. boordiameter: Staal: 13 mm

Hout: 30 mm

Accu: PAP 20 A1

Type: LITHIUM-ION Nominale spanning: 20 V === (gelijkstroom) Capaciteit: 2,0 Ah Cellen 5

Accu-snellader: PLG 20 A1

INGANG / Input:

Nominale spanning: 230 - 240 V \~, 50 Hz (wisselspanning)

Nominaal vermogen: 65 W

Zekering (intern): 3,15 A T3.15A

UITGANG / Output:

Nominale spanning: 21,5 V = (gelijkstroom)

Nominale stroom: 2,4 A

Oplaadduur: ca. 60 min

Beschermingsklasse: II/回 (dubbel geïsoleerd)

Geluidsemissiewaarde:

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:

Geluidsdrukniveau: L_PA = 68,5 dB (A)

Onzekerheid K: K _PA = 3 dB (A)

Geluidsvermogensniveau: L_WA = 79,5 dB (A)

Onzekerheid K: K _WA = 3 dB (A)

Trillingsemissiewaarde:

Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 60745:

Schroeven: Trillingsemissiewaarde

$$ a _ {h}: < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Onzekerheid } K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Boren in metaal: Trillingsemissiewaarde

$$ a _ {h D}: 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Onzekerheid } K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

OPMERKING

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De vermelde trillingsemissiewaarde kan ook gebruikt worden voor een voorlopige beoordeling van de blootstelling.

WAARSCHUWING!

- Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo klein mogelijk te houden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken om de trillingsbelasting te reduceren. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

Algemene veiligheids- voorschriften voor elek- trische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen. Het niet naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebruikte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet verlichte werkomgeving kunnen leiden tot ongelukken.

b) Werk met het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.

c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.

d) Gebruik het snoer niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereedschap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.

b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veiligheidshelm of gehoorbescherming, al naar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.

c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onderdelen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.

g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.

c) Haal de stekker uit het stopcontact of verwijder de accu, voordat u instellingen aan het apparaat verricht, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd zagen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, toebehoren, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's wordt gebruikt.

b) Gebruik alleen de daarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

c) Houd een niet-gebruikte accu uit de buurt van nietjes, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu's nooit op.

erm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

6. Service

a) Laat uw elektrisch gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor schroefboormachines

WAARSCHUWING!

Pak het gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij de schroef of het gebruikte gereedschap met verborgen elektriciteitsleidingen in aanraking kan komen. Bij contact tussen een schroef of het gebruikte gereedschap en een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.

Veiligheidsvoorschriften voor opladers

■ Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïinstrueerd en de daaruit resulterende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.

De oplader is alleen geschikt voor gebruik binnenshuis.

WAARSCHUWING!

■ Wanneer het netsnoer van dit apparaat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden.

Vóór de ingebruikname Accupack opladen

VOORZICHTIG!

▶ Trek altijd de stekker uit het stopcontact voordat u het accupack 8 uit de oplader haalt resp. in de oplader plaatst.

■ Laad het occupac8 nooit op als de omgevingstemperatuur lager is dan 10 °C of hoger dan 40 °C.

- Plaats het occupac! op de snellader 13zie afb. A).

- Steek de stekker in het stopcontact. De controle-LED 14 brandt rood en geeft aan dat het accu-pack wordt opgeladen.

De groene controle-LED5 geeft aan dat het opladen is voltooid en dat het accupack 8 klaar is voor gebruik.

♦ Schuif het occupac!8 in het apparaat (zie afb. B).

Accupack in het apparaat plaatsen/uit het apparaat nemen

Accupack plaatsen:

♦ Schuif de draairichtingschakelaa 3 naar de middelste stand (vergrendeling) (zie afb. C). Klik het accupack 8 vast in de handgreep (zie afb. B).

Accupack uit het apparaat halen:

Druk op de ontgrendelingskno9 en neem het accupack 8 it het apparaat (zie afb. D).

Status van de accu controleren

Druk voor controle van de accustatus op de toets Accutoestand ⑥zie afb. E). De toestand resp. de resterende capaciteit wordt op de accu-display-LED ⑦ als volgt aangegeven:

♦ GROEN / ROOD / ORANJE = maximale lading / capaciteit ROOD / ORANJE = middelhoge lading / capaciteit ROOD = zwakke lading - accu opladen

Gereedschappen verwisselen

Uw accu-schroefboormachine heeft een volautomatische asvergrendeling SPINDLE LOCK.

Bij een stilstaande motor wordt de aandrijfas vergrendeld, zodat de boorhouder ⑪ door draaien kan worden geopend. Nadat u het gewenste gereedschap hebt ingezet en door het draaien van de boorhouder ⑦ hebt vastgezet, kunt u onmiddellijk weer verder werken (zie afb. F). De asvergrendeling komt automatisch los bij het starten van de motor (drukken op de aan-/uitknop ④).

Draaimomentvoorkeuze/boorstand

Met de draaimomentvoorkeuze 1kunt u de draai- kracht instellen (zie afb. G).

Kies een lagere stand voor kleine schroeven resp. zachte materialen.
Kies een hogere stand voor grote schroeven, harde materialen, resp. bij het uitdraaien van schroeven.
Kies voor boorwerkzaamheden de boorstand door de draaimomentvoorkeuze 12 op de stand te zetten (zie afb. H)

Aandrijving met 2 versnellingen

VOORZICHTIG!

Bedien de keuzeschakelaar voor de versnel- ling ① alleen bij stilstand van het apparaat. Anders kan het apparaat beschadigd raken.

In de eerste versnelling (keuzeschakelaar op stand: 1) (zie afb. I)

bereikt u een toerental van circa 400 min ^-1 en een hoog draaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden.

In de tweede versnelling (keuzeschakelaar op stand: 2) (zie afb. J)

bereikt u een toerental van circa 1400 min ^-1 voor het uitvoeren van boorwerkzaamheden.

Ingebruikname In-/uitschakelen

Inschakelen:

Druk voor inschakeling van het apparaat op de aan-/uitknop 4 en houd deze ingedrukt (zie afb. K). Het LED-werklampje 1 brandt bij een licht of volledig ingedrukte aan-/uitknop 4 Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden.

Uitschakelen:

Laat de aan-/uitknop 4 los om het apparaat uit te schakelen.

Toerental instellen

De aan-/uitknop 4 heeft een variabele toerentalregeling. Licht drukken op de aan-/uitknop 4 resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger (zie afb. K).

OPMERKING

▶ De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat.

Draairichting wijzigen

Wijzig de draairichting door de draairichtingschakelaar 3aar rechts resp. naar links te drukken (zie afb. L).

Tips en trucs

- Controleer vóór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouder is bevestigd.

- Maat en type zijn op de schroefbits aangegeven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past.

Draaimoment:

♦ Kleinere schroeven en bits kunnen beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental instelt.

Harde schroefverbinding (in metaal):

Bijzonder hoge draaimomenten ontstaan bijvoorbeeld bij metalen schroefverbindingen met gebruik van dopsleutelhulpstukken. Kies een laag toerental.

Zachte schroefverbinding (bijv. in zacht hout):

♦ Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop niet te beschadigen. Gebruik een verzinkboor.

Neem bij het boren in hout, metaal en andere materialen beslist de onderstaande punten in acht:

Gebruik bij een boor met een kleine diameter een hoog toerental en bij een boor met een grote diameter een laag toerental.

Kies bij harde materialen een laag toerental en bij zachte materialen een hoog toerental.

♦ Zet het werkstuk indien mogelijk vast in een spansysteem.

◆ Markeer de plaats waar moet worden geboord met een drevel of een spijker. Kies voor het aanboren een laag toerental.

♦ Trek de draaiende boor regelmatig uit het boorgat om spanen of zaagsel te verwijderen en de boor te koelen.

Boren in metaal:

Gebruik metaalboren (HSS). Voor het beste resultaat moet de boor met snijolie worden gekoeld. Metaalboren kunnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van ∅ 3 mm en ga daarna door tot de gewenste boordiameter is bereikt.

Boren in hout:

Gebruik een houtboor met centerpunt. Voor diepe boringen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout kunnen ook zonder voorboren worden ingeschroefd.

Onderhoud en reiniging

WAARSCHUWING!

LETSELG

Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit.

De accu-schroefboormachine is onderhoudsvrij.

■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.

■ Er mogen geen vloeistoffen in het apparaat terechtkomen.

■ Gebruik voor het schoonmaken van de behuizing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.

Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog.

OPMERKING

▶ Niet vermelde reserveonderdelen (zoals accu, schakelaars) kunt u bestellen via onze service-hotline.

Garantie van Kompernaß Handels GmbH

Geachte klant,

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar onze keuze - voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kunnen

worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's, bakvormen of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product.

■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo's en software downloaden.

Service

⚠ WAARSCHUWING!

▶ Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

▶ Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

NL Service Nederland

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

De verpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.

Deponeer elektrisch gereedschap niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled.

Deponeer accu's niet bij het huisvuil! Li-ion

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeentereiniging.

Voer de verpakking af conform de milieuvoorschriften.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen

Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EG-laagspanningsrichtlijn

(2014/35/EU)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004/A2:2010

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Type/apparaatbeschrijving: Accu schroefboormachine PABS 20-Li D4

Productiejaar: 03-2018

Serienummer: IAN 306436

Bochum, 08-03-2018

Sofia Fyand

CE

Semi Uguzlu

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Vervangende accu bestellen

Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen.

De prijs van een vervangende accu bedraagt € 20 incl. BTW en verzending. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.

In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de service-hotline.
De actie is beperkt tot één accu per klant/apparaat, alsmede tot een looptijd van twee maanden na de actieperiode. Daarna kan de vervangende accu als vervangingsonderdeel tegen de normaal geldende voorwaarden worden besteld.

NL Service Nederland

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 306436) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Obsah

Úvod 50
