NÁVOD K OBSLUZE PABS 20Li D4 PARKSIDE

Překlad originálního provozního návodu

PT

APARAFUSADORA COM BATERIA

CZ Překlad originálního provozního návodu Strana 49

Použití v souladu s určením 50

Vybavení 50

Rozsah dodávky 50

Technické údaje 50

Obecné bezpečnostní pokyny pro elektrická nářadí ..... 5 1

1. Bezpečnost na pracovišti 51

2. Elektrická bezpečnost. 52

3. Bezpečnost osob 52

4. Použití elektrického nářadí a zacházení s ním 53

5. Použití akumulátorového nářadí a nakládání s ním 53

6. Servis 53

Bezpečnostní pokyny pro vrtací šroubováky 54

Bezpečnostní pokyny pro nabíječky 54

Před uvedením do provozu 54

Nabíjení akumulátoru (viz obr. A) 54

Vložení akumulátoru do přístroje / jeho vyjmutí z přístroje 5 4

Kontrola stavu akumulátoru 54

Výměna nástrojů 5 5

Předvolba krouticího momentu / stupeň vrtání 5 5

2rychlostní převod 55

Uvedení do provozu .... 5 5

Zapnutí/vypnutí 5 5

Nastavení otáček 55

Přepínání směru otáčení 5 5

Tipy a triky 56

Údržba a čištění 56

Záruka společnosti Kompernass Handels GmbH ....57

Servis 58

Dovozce 58

Likvidace 58

Překlad originálu prohlášení o shodě 59

Objednávka náhradního akumulátoru 60

Telefonická objednávka 60

AKUMULÁTOROVÝ VRTACÍ ŠROUBOVÁK PABS 20-Li D4

Úvod

Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku.

Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.

Použití v souladu s určením

Tento přístroj je určen k vrtání a šroubování do dřeva, umělé hmoty a kovu. Přístroj používejte pouze předepsaným způsobem a v uvedených oblastech použití. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití v rozporu s určením a představuje závažné nebezpečí zranění. Za škody, které vzniknou při použití v rozporu s určením, nenese výrobce odpovědnost. Přístroj není určen pro komerční účely.

Vybavení

① přepínač rychlosti
② držák bitů (magnetický)
③ přepínač směru otáčení / zablokování
4 zapínač/vypínač / regulace počtu otáček
5 držák na opasek
6 tlačítko stavu akumulátoru
⑦ LED displej akumulátoru
8 akumulátor
9 tlačítko pro uvolnění akumulátoru
10 pracovní LED světlo
⑪ sklíčidlo
12 predvolba krouticího momentu
13 rychlonabíječka
14 červená LED kontrolka nabíjení
15 zelená kontrolka nabíjení LED

Rozsah dodávky

1 akumulátorový vrtací šroubovák PABS 20-Li D4
1 rychlonabíječka akumulátorů PLG 20 A1
1 akumulátor PAP 20 A1
1 bit PH2 50 mm
1 prénosný kufřík
1 návod k obsluze

Technické údaje

Akumulátorový vrtací šroubovák: PABS 20-Li D4

Jmenovité napětí: 20 V --- (stejnosměrný proud)

Jmenovité volnoběžné

otáčky: 1. převodový stupeň:

n_0 0 - 400 min ^-1

1. převodový stupeň:

n_0 0 - 1400 min ^-1

Upínací rozsah

sklíčidla Max. ∅ 13 mm

Max. průměr vrtání: ocel: 13 mm

dřevo: 30 mm

Akumulátor: PAP 20 A1

Typ: LITHIO-IONTO

Jmenovité napětí: 20 V === (stejnosměrný proud)

Kapacita: 2,0 Ah

Články 5

Rychlonabíječka: PLG 20 A1

VSTUP/input:

Domezovací napětí: 230 - 240 V \~, 50 Hz (střídavé napětí)

Domezovací příkon: 65 W

Pojistka (vnitřní): 3,15 A T3.15A

VÝSTUP/output:

Domezovací napětí: 21,5 V === (stejnosměrný proud)

Domezovací proud: 2,4 A

Doba nabíjení: cca 60 min.

Třída ochrany: II/回 (dvojitá izolace)

Hodnota emise hluku:

Měřená hodnota zjištěna podle EN 60745.

Typická hladina hluku elektrického nářadí s hodnocením A je:

Hodnota emise vibrací:

Celkové hodnoty vibrací (součet vektorů tří směrů) stanoveny v souladu s EN 60745:

Šrouby: Hodnota emise vibrací

$$ a _ {h}: < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Nejistota K = 1,5 m/s²

Vrtání do kovu: Hodnota emise vibrací

$$ a _ {h D}: 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Nejistota K = 1,5 m/s²

UPOZORNĚNÍ

Hladina vibrací uvedená v tomto návodu byla měřena v souladu se standardizovanou metodou měření a lze ji použít ke srovnání přístrojů. Uvedenou hodnotu emise vibrací lze rovněž použít k předběžnému posouzení expozice.

VÝSTRAHA!

Hladina vibrací se mění v závislosti na použití elektrického nářadí a může být v některých případech vyšší než hodnota uvedená v tomto návodu. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příklady opatření na snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté a časy, kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní pokyny pro elektrická nářadí

VÝSTRAHA!

Přečtěte si veškeré bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, k požáru a/nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ užívaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené ze sítě (sítovým kabelem) a elektrické nářadí napájené akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Svůj pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy jej používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Sítová zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými předměty jako jsou trubky, topení, sporáky a chladničky. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.

c) Elektrické nářadí chraňte před deštěm a vlhkostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.

d) Nepoužívejte kabel v rozporu s jeho určením pro přenášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

e) Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.

f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím ochranného spínače chybného proudu se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Bud'te stále pozorní, sledujte, co děláte a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.

b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.

c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete se ujištěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojit k úrazu.

d) Předtím, než elektrické nářadí zapnete, odstraňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nacházejí v otáčející se části přístroje, může to vést ke zraněním.

e) Yhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.

g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.

4. Použití elektrického nářadí a zacházení s ním

a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí, vhodné k danému účelu. S vhodným elektrickým nářadím se Vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.

b) Nepoužívejteelektrické nářadí, jehož přepínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.

c) Pred nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a / nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí udržujte mimo dosah dětí. Nedovolte používat přístroj osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.

e) Údržbu elektrického nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda jim není bráněno v pohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrického nářadí.

f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými řeznými hranami se méně zasekávají a snáze se vedou.

g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.

5. Použití akumulátorového nářadí a nakládání s ním

a) Akumulátory nabíjejte jen v nabíječkách doporučených výrobcem. U nabíječky, která je určena pro určitý typ akumulátorů, hrozí nebezpečí vzniku požáru, je-li používána s jinými akumulátory.

b) S elektrickým nářadím používejte jen akumulátory pro ně určené. Použití jiných akumulátorů může vést ke zranění a nebezpečí vzniku požáru.

c) Nepoužívaný akumulátor udržujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných drobných kovových předmětů, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár.

d) Při nesprávném použití může z akumulátoru vytéct kapalina. Zabraňte kontaktu s kapalinou akumulátoru. Při náhodném kontaktu opláchněte zasažené místo vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina unikající z akumulátoru může způsobit podráždění kůže nebo popáleniny.

OR! NEBEZPEČÍ VÝBUCHU!

Nikdy nenabíjejte baterie, které nejsou určeny k nabíjení.

íte akumulátor před horkem, např. také před dlouhodobým slu- nečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.

6. Servis

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.

Bezpečnostní pokyny pro vrtací šroubováky

VÝSTRAHA!

Držte přístroj za izolované plochy držadla, když provádíte práce, při nichž může šroub nebo použité nářadí narazit na skryté elektrické vedení. Kontakt šroubu nebo použitého nářadí s vedením pod napětím může vést napětí i na kovové díly přístroje a způsobit úraz elektrickým proudem.

Bezpečnostní pokyny pro nabíječky

■ Děti starší 8 let a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí mohou používat tento přístroj, avšak pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny o bezpečném používání přístroje a pokud porozuměly z toho vyplývajícímu nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Nabíječka je vhodná pouze provoz ve vnitřních prostorách.

VÝSTRAHA!

■ Pokud se napájecí kabel tohoto přístroje poškodí, musí jej vyměnit výrobce, jeho zákaznický servis nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebezpečím.

Před uvedením do provozu Nabíjení akumulátoru (viz obr. A)

POZOR!

▶ Než akumuláto ^8 vytáhnete z nabíječky nebo ho do ní vložíte, vytáhněte vždy zástrčku ze sítě.

■ Akumuláto 8 nenabíjejte, je-li okolní teplota nižší než 10 °C nebo vyšší než 40 °C.

♦ Zastrčte akumuláto 8 do rychlonabíječky 13 (viz obr. A).

♦ Zastrčte síťovou zástrčku do zásuvky. LED kontrolka 14 svítí červeně a indikuje nabíjení.

Zelená LED kontrolk 5 Vám signalizuje, že je nabíjení ukončené a akumulátor 8 je připravený k použití.

♦ Zasuňte akumuláto 8 do přístroje (viz obr. B).

Vložení akumulátoru do přístroje / jeho vyjmutí z přístroje

Vložení akumulátoru:

Uveďte přepínač směru otáčen 3 do střední polohy (zablokování) (viz obr. C). Nechte akumulátor 8 askočit do držadla (viz obr. B).

♦ Stiskněte tlačítko pro uvolněr 9 a vyjměte akumulátor 8 viz obr. D).

Kontrola stavu akumulátoru

♦ Pro kontrolu stavu akumulátoru stiskněte tlačítko stavu akumulátoru 6 viz obr. E). Stav resp. zbývající výkon se na kontrolce LED akumulátoru 7 zobrazí takto:

ZELENÁ/ČERVENÁ/ORANŽOVÁ = maximální nabití/výkon ČERVENÁ/ORANŽOVÁ = průměrné nabití/výkon ČERVENÁ = slabé nabití - akumulátor nabijte

Výměna nástrojů

Váš akumulátorový vrtací šroubovák má plně automatickou aretaci vřetena SPINDLE LÓCK.

Je-li motor v klidovém stavu, větev pohonu se automaticky zablokuje, także sklíčidlo ⑪ můžete otevřít otáčením ⬇. Po vložení požadovaného nástroje a pevném utažení sklíčidla ⬇ můžete okamžitě pokračovat v práci (viz obr. F). Aretace vřetena se automaticky uvolní spuštěním motoru (stisknutí zapínače/vypínače ④).

Předvolba krouticího momentu / stupeň vrtání

Pomocí předvolby krouticího momentu 12nůžete nastavit sílu šroubování (viz obr. G).

♦ Pro malé šrouby, resp. měkké materiály zvolte nízký stupeň.

♦ Pro velké šrouby, tvrdé materiály, resp. při vyšroubovávání šroubů zvolte vysoký stupeň.

U vrtacích prací zvolte vrtací stupeň nastavením předvolby krouticího momentu 12 do polohy (viz obr. H).

2rychlostní převod

POZOR!

▶ Přepínač rychlosi 1 aktivujte pouze v kli-dovém stavu přístroje. Jinak hrozí poškození přístroje.

V první rychlosti (přepínač rychlosti ① v poloze: 1) (viz obr. 1)

dosáhnete otáček cca 400 ot./min. ^-1 a vysokého krouticího momentu. Toto nastavení je vhodné pro všechny šroubovací práce.

Ve druhé rychlosti (přepínač rychlosti ① v poloze: 2) (viz obr. J)

dosáhnete otáček cca 1400 ot./min. ^-1 pro provádění vrtacích prací.

Uvedení do provozu Zapnutí/vypnutí

Zapnutí:

K uvedení přístroje do provozu stiskněte zapínač/vypínač 4 a držte jej stisknutý (viz obr. K). Pracovní LED světlo 16e rozsvítí při lehkém nebo úplném stisknutí zapínače/vypínače 4 Umožňuje tak osvětlení pracovního prostoru při nepříznivých světelných poměrech.

Vypnutí:

♦ K vypnutí přístroje pustře zapínač/vypína4.

Nastavení otáček

Zapínač/vypínač 4 ná variabilní regulaci rychlosti. Lehké stisknutí zapínače/vypínače 4 ná za následek snížení počtu otáček. Se zesilujícím stiskem se počet otáček zvyšuje (viz obr. K).

UPOZORNĚNÍ

Integrovaná motorová brzda umožňuje rychlé zastavení.

Přepínání směru otáčení

♦ Směr otáčení změníte stisknutím přepínače směru otáčení 3 měrem doprava, resp. doleva (viz obr. L).

Tipy a triky

Tip! Tak se zachováte správně.

♦ Před použitím zkontrolujte, zda je šroub, resp. vrtací vložka správně umístěna, tzn. zda sedí uprostřed sklíčidla.

Na šroubovacích bitech jsou vyznačeny jejich rozměry a tvar. Nejste-li si jistí, nejdříve vyzkoušejte, zda je bit umístěn ve šroubovací hlavě bez vůle.

Krouticí moment:

Tvrdé šroubování (do kovu):

Obzvlášte vysoké krouticí momenty vznikají např. u kovových šroubových spojů při použití vložek nástrčných klíčů. Zvolte nižší otáčky.

Měkké šroubování (např. do měkkého dřeva):

I zde šroubujte s nízkými otáčkami, aby se nepoškodily např. dřevěné povrchy při kontaktu s hlavou šroubu z kovu. Použijte záhlubník.

Při vrtání do dřeva, kovů a jiných materiálů bezpodmínečně dodržujte:

U malého průměru vrtáku používejte vysoké otáčky a u velkého průměru vrtáku nízké otáčky.

U tvrdých materiálů volte nízké otáčky, u měkkého materiálu vysoké otáčky.

♦ Zajistěte nebo upevněte (dle možnosti) obrobek v upínacím ústrojí.

♦ Označte místo, do kterého se má vrtat, pomocí důlčíku nebo hřebíku. Pro navrtávání zvolte nízké otáčky.

♦ Rotující vrták několikrát vytáhněte z vrtaného otvoru, abyste odstranili třísky nebo vrtnou moučku a otvor uvolnili.

Vrtání do kovu:

♦ Použijte vrták do kovu (HSS). Pro dosažení nejlepších výsledků byste vrták měli chladit řezným olejem. Vrták do kovu lze použít i k vrtání do plastu. Nejdříve proved’te předvrtání vrtákem s ∅ 3 mm a přibližte se k požadovanému průměru vrtání.

Vrtání do dřeva:

Použijte vrták do dřeva s vycentrovanou špičkou, pro hluboké otvory použijte „spirálový vrták“, pro velké průměry vrtání Forstnerův vrták. Malé šrouby můžete do měkkého dřeva zašroubovat přímo i bez předvrtání.

Údržba a čištění

RAHA! NEBEZPEČÍ ZRANĚNÍ!

Před jakoukoli prací na přístroji přístroj vypněte a vyjměte akumulátory.

Akumulátorový vrtací šroubovák nevyžaduje údržbu.

■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv.

K čištění povrchu používejte suchý hadřík. Nikdy nepoužívejte benzin, rozpouštědla nebo čisticí prostředky, které narušují umělou hmotu.

■ Pokud je nutné lithio-ionotový akumulátor skladovat po delší dobu, musí se pravidelně kontrolovat stav jeho nabití. Optimální stav nabití je mezi 50 % a 80 %. Optimální skladovací klima je chladné a suché.

UPOZORNĚNÍ

▶ Neuvedené náhradní díly (jako např. akumulátory, spínače) můžete objednat přes naši servisní a poradenskou linku.

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku,

na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi.

Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy kní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software.

Servis

VÝSTRAHA!

▶ Nechte přístroje opravit v servisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje.

Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že zůstane zachována bezpečnost přístroje.

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 306436

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

se skládá z ekologických materiálů, které lze zlikvidovat v komunálních sběrn ných recyklačních dvorech.

nazujte elektrická nářadí do domovního odpadu!

V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shromažd'ována odděleně a odevzdána k ekologické recyklaci.

ulátory nevyhazujte do domovního odpadu!

Vadné nebo staré akumulátory se musí podle směrnice 2006/66/EC recyklovat. Akumulátor a/nebo přístroj odevzdejte do příslušných sběren.

O možnostech likvidace nefunkčního elektrického nářadí / akumulátorů se informujte u svého obecního či městského úřadu.

Balení zlikvidujte ekologicky.

Dbejte na označení na různých obalových materiálech a v případě potřeby je roztrídte odděleně.

Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem:

1-7: Plasty,

20-22: Papír a lepenka,

80-98: Kompozitní materiály

Informace o možnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu.

Překlad originálu prohlášení o shodě

My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice o strojních zařízeních

(2006/42/EC)

Směrnice o nízkonapěťových zařízeních

(2014/35/EU)

Směrnice o elektromagnetické kompatibilitě

(2014/30/EU)

Směrnice o omezení používání nebezpečných látek (RoHS)

(2011/65/EU)*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité harmonizované normy:

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 60335-1:2012/A11:2014

EN 60335-2-29:2004 / A2:2010

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typ / označení zařízení: Akumulátorový vrtací šroubovák PABS 20-Li D4

Sériové číslo: IAN 306436

Bochum, 08.03.2018

Sofy Fiyazki

CE

Semi Uguzlu

- manažer kvality -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

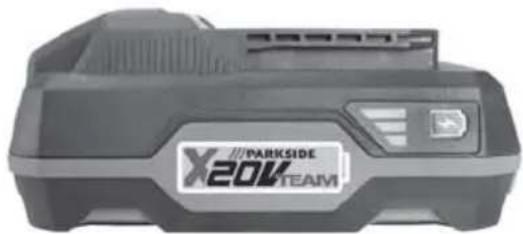

Objednávka náhradního akumulátoru

Chcete-li si pro přístroj objednat náhradní akumulátor, můžete to pohodlně vyřidit přes internet na adrese www.kompernass.com nebo telefonicky.

Cena náhradního akumulátoru je 20 EUR vč. DPH a dopravného. Tento výrobek by mohl být vzhledem k omezenému množství na skladě v krátkém čase vyprodán.

Objednávání náhradních dílů nelze v některých zemích provést online. V takovém případě kontaktujte servisní poradenskou linku.

Akce je omezena na jeden kus akumulátoru na zákazníka / přístroj a na dobu dvou měsíců po období akce. Poté lze náhradní akumulátor nadále objednávat jako náhradní díl za jiných podmínek.

Telefonická objednávka

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny dotazy číslo výrobku (např. IAN 306436). Číslo výrobku naleznete na typovém štítku nebo na titulním listu tohoto návodu.

Índice

Introducción 62

Uso previsto 62

Equipamiento 62
