GEBRUIKSAANWIJZING PSBSA 20Li B2 PARKSIDE

4. Gebruik en behandeling van het elektrische gereedschap .........................47

5. Gebruik en behandeling van het accugereedschap .............................. 47

6. Service .................................................................48

• Veiligheidsvoorschriften voor boormachines p. 48
• Originele accessoires/hulpstukken p. 48
• Veiligheidsvoorschriften voor opladers p. 49
• Vóór de ingebruikname p. 49
• Accupack opladen (zie afb. A) p. 49
• Accupack in het apparaat plaatsen/uit het apparaat nemen p. 50
• Toestand van de accu controleren p. 50
• Hulphandgreep monteren p. 50
• Hulpstukken verwisselen p. 50
• Draaimoment/bedrijfsmodus kiezen p. 50
• Aandrijving met 2 versnellingen p. 50
• Ingebruikname p. 51
• In-/uitschakelen p. 51
• Toerental instellen p. 51
• Draairichting wijzigen p. 51
• Tips en trucs p. 51
• Onderhoud en reiniging p. 52
• Garantie van Kompernaß Handels GmbH p. 52
• Service p. 53
• Importeur p. 53
• Afvoeren p. 54
• Vertaling van de oorspronkelijke conformiteitsverklaring p. 55
• Vervangende accu bestellen p. 56

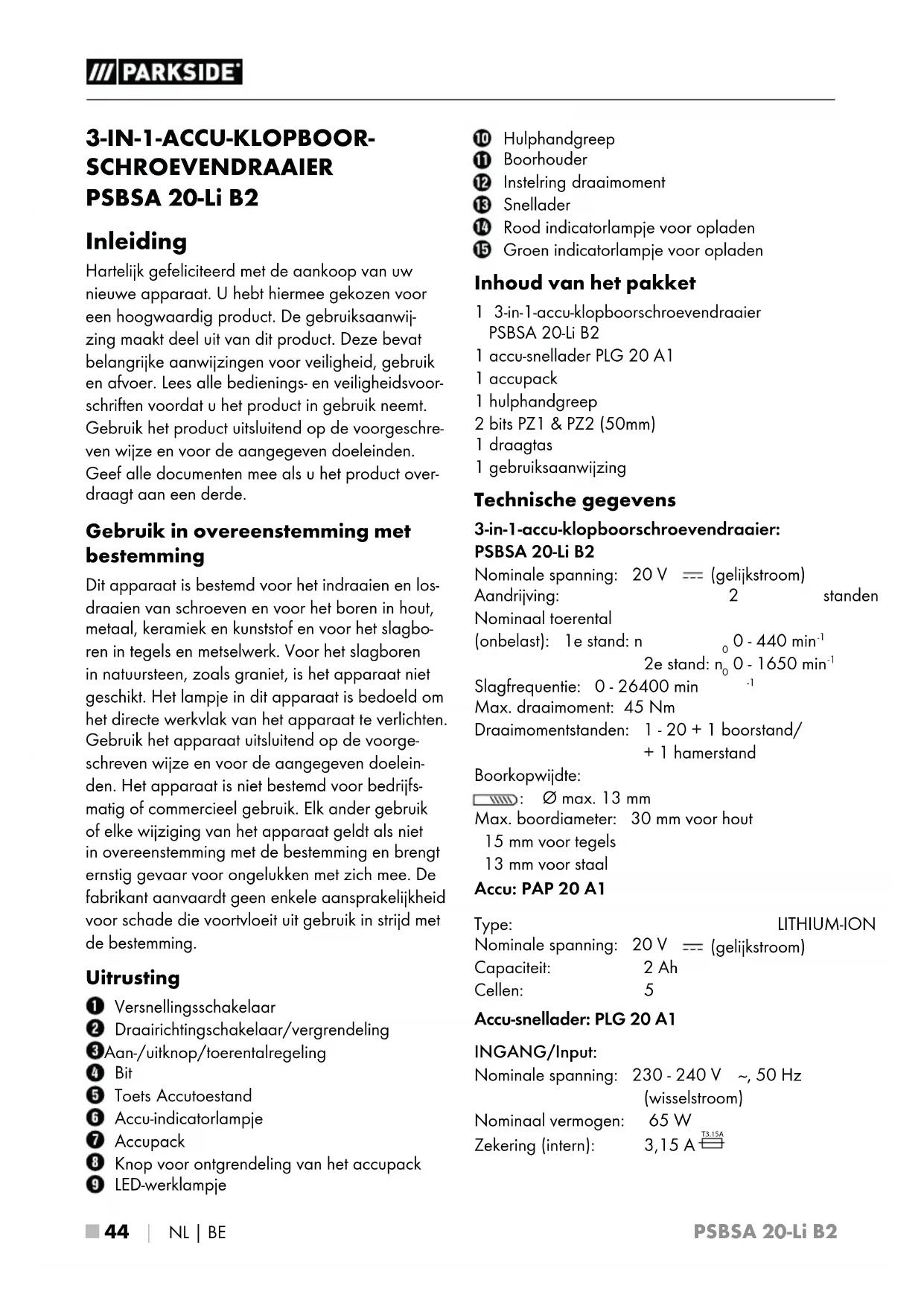

• Telefonische bestelling PSBSA 20-Li B2 ■ 44 │ NL│BE 3-IN-1-ACCU-KLOPBOOR- SCHROEVENDRAAIER PSBSA 20-Li B2 Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwij- zing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoor- schriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschre- ven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product over- draagt aan een derde. Gebruik in overeenstemming met bestemming Dit apparaat is bestemd voor het indraaien en los- draaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof en voor het slagbo- ren in tegels en metselwerk. Voor het slagboren in natuursteen, zoals graniet, is het apparaat niet geschikt. Het lampje in dit apparaat is bedoeld om het directe werkvlak van het apparaat te verlichten. Gebruik het apparaat uitsluitend op de voorge- schreven wijze en voor de aangegeven doelein- den. Het apparaat is niet bestemd voor bedrijfs- matig of commercieel gebruik. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Uitrusting Versnellingsschakelaar Draairichtingschakelaar/vergrendeling Aan-/uitknop/toerentalregeling Bit Toets Accutoestand Accu-indicatorlampje Accupack Knop voor ontgrendeling van het accupack LED-werklampje Hulphandgreep Boorhouder Instelring draaimoment Snellader Rood indicatorlampje voor opladen Groen indicatorlampje voor opladen Inhoud van het pakket 1 3-in-1-accu-klopboorschroevendraaier PSBSA 20-Li B2 1 accu-snellader PLG 20 A1 1 accupack 1 hulphandgreep 2 bits PZ1 & PZ2 (50mm) 1 draagtas 1 gebruiksaanwijzing Technische gegevens 3-in-1-accu-klopboorschroevendraaier: PSBSA 20-Li B2 Nominale spanning: 20 V (gelijkstroom) Aandrijving: 2 standen Nominaal toerental (onbelast): 1e stand: n p. 56

Max. draaimoment: 45 Nm Draaimomentstanden: 1 - 20 + 1 boorstand/ + 1 hamerstand Boorkopwijdte: : Ø max. 13 mm Max. boordiameter: 30 mm voor hout 15 mm voor tegels 13 mm voor staal Accu: PAP 20 A1 Type: LITHIUM-ION Nominale spanning: 20 V (gelijkstroom) Capaciteit: 2 Ah Cellen: 5 Accu-snellader: PLG 20 A1 INGANG/Input: Nominale spanning: 230 - 240 V

, 50 Hz (wisselstroom) Nominaal vermogen: 65 W Zekering (intern): 3,15 A T3.15APSBSA 20-Li B2 NL│BE │ 45 ■ UITGANG/Output: Nominale spanning: 21,5 V (gelijkstroom) Nominale stroom: 2,4 A Oplaadduur: ca. 60 min Beschermingsklasse: II / (dubbel geïsoleerd) Geluidsemissiewaarde: Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld: Geluidsdrukniveau: L

= 5 dB Trillingsemissiewaarde: Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN62841: Slagboren in beton:

Draag gehoorbescherming! OPMERKING ► De vermelde totale trillingswaarden en tril- lingsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap. ► De vermelde totale trillingswaarden en trillingsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting. WAARSCHUWING! ► De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de ver- melde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt. ► Probeer de belasting zo klein mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereed

schap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheids- voorschriften voor elektrisch gereedschap WAARSCHUWING! ► Lees alle veiligheidsvoorschriften, aanwijzin- gen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het niet- naleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik. De in de veiligheidsvoorschriften gebruikte term “elektrisch gereedschap” heeft betrekking op elek- trisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu’s werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werkom- geving kunnen leiden tot ongelukken.PSBSA 20-Li B2 ■ 46 │ NL│BE b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elek- trisch gereedschap geeft namelijk vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt terwijl u elektrisch gereedschap ge- bruikt. Als u afgeleid raakt, zou u namelijk de controle over het elektrische gereedschap kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onver- anderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok. b) Voorkom lichamelijk contact met geaarde op- pervlakken zoals buizen, verwarmingstoestel- len, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok. d) Gebruik het aansluitsnoer niet voor oneigen- lijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcon- tact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe randen of bewe- gende onderdelen. Beschadigde of in de war geraakte aansluitsnoeren verhogen de kans op een elektrische schok. e) Gebruik bij het werken met elektrisch gereed- schap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Als u het niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te ge- bruiken, maak dan gebruik van een aardlek- schakelaar. Het gebruik van een aardlekscha- kelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch ge- reedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan bij het ge- bruik van elektrisch gereedschap al tot ernstig letsel leiden.

Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhanke- lijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Controleer of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/ of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elek- trisch gereedschap uw vinger op de aan-/ uit knop houdt of als u reeds ingeschakeld elek- trisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.

Verwijder alle afstelgereedschap of moersleu- tels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische ge- reedschap bevinden, kunnen letsel veroorzaken. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kunt u het elektrische gereed- schap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszit- tende kleding, sieraden of haren kunnen door bewegende onderdelen worden gegrepen.PSBSA 20-Li B2 NL│BE │ 47 ■ g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, moeten deze wor- den aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico’s door stof beperken. h) Laat u niet misleiden door schijnbare veilig- heid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het

elektrische gereedschap a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaam- heden het daarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/of ver- wijder de afneembare accu voordat u instel- lingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt. e) Onderhoud elektrisch gereedschap en hulp- stukken zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aange- tast. Laat beschadigde onderdelen vóór de in- gebruikname van het elektrische gereedschap repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te bedienen. g) Gebruik elektrisch gereedschap, hulpstukken en dergelijke in overeenstemming met de handleiding. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situa- ties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereed- schap in onvoorziene situaties niet mogelijk.

5. Gebruik en behandeling van het

accugereedschap a) Laad de accu’s uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu’s bestemd is, voor andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bestemde accu’s in de elektrische apparaten. Het gebruik van andere accu’s kan tot verwondingen en brand- gevaar leiden. c) Houd een niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucon- tacten kan verbrandingen of brand tot gevolg hebben. d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloei- stof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.PSBSA 20-Li B2 ■ 48 │ NL│BE e) Gebruik geen beschadigde of gemodificeerde accu. Beschadigde of gemodificeerde accu’s kunnen zich onvoorspelbaar gedragen en brand, explosies of letselgevaar tot gevolg hebben. f) Stel een accu niet bloot aan vuur of hoge temperaturen. Vuur en temperaturen boven 130 °C (265 °F) kunnen een explosie veroor- zaken. g) Volg alle aanwijzingen voor het opladen op en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen. VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu’s nooit op. Bescherm de accu tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosie- gevaar.

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektri- sche gereedschap gewaarborgd. b) Pleeg nooit onderhoud aan beschadigde accu’s. Alle accuonderhoud mag uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice. Veiligheidsvoorschriften voor boormachines Veiligheidsvoorschriften voor alle werkzaamheden ■ Draag gehoorbescherming bij het klopboren. De inwerking van lawaai kan gehoorverlies veroorzaken. ■ Gebruik de hulphandgreep. Verlies van de controle kan letsel veroorzaken. ■ Pak het elektrische gereedschap vast aan de geïsoleerde grijpvlakken wanneer u werkzaamheden uitvoert waarbij het gereed- schap met verborgen elektriciteitsleidingen of het netsnoer in aanraking kan komen. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok veroorzaken. ■ Vang zo nodig stof op, bijvoorbeeld met een stofzuiger. Veiligheidsvoorschriften bij gebruik van lange boren ■ Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegestane toerental. Bij hogere toerentallen kan de boor, wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken. ■ Begin altijd met een laag toerental te boren, terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor, wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken. ■ Oefen geen overmatige druk uit en oefen al- leen druk uit in de lengterichting van de boor. Boren kunnen verbuigen en daardoor breken of tot een verlies van de controle leiden en letsel veroorzaken. Originele accessoires/hulpstukken ■ Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing of waarvan gebruik compatibel is met het ap- paraat. WAARSCHUWING! ■ Gebruik geen accessoires die niet door PARK- SIDE worden aanbevolen. Dit kan een elektri- sche schok en brand tot gevolg hebben.PSBSA 20-Li B2 NL│BE │ 49 ■ Veiligheidsvoorschriften voor opladers ■ Dit apparaat mag worden ge- bruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan er- varing of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit voort- komende gevaren hebben begre- pen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen rei- niging en gebruikersonderhoud uitvoeren. ■ Wanneer het netsnoer van dit ap- paraat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden. De oplader is alleen geschikt voor gebruik binnenshuis. WAARSCHUWING! ■ Wanneer het netsnoer van dit apparaat be- schadigd raakt, moet het worden vervangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden. WAARSCHUWING! ► Met deze oplader kunnen alleen de vol- gende accu’s worden opgeladen: PAP 20 A1/PAP 20 A2/PAP 20 A3. ► Een actuele lijst met compatibele accu’s is te vinden op www.lidl.de/akku. Vóór de ingebruikname Accupack opladen (zie afb. A) VOORZICHTIG! ► Trek altijd de stekker uit het stopcontact, voordat u het accupack uit de oplader haalt resp. in de oplader plaatst. OPMERKING ► Laad het accupack nooit op als de omge- vingstemperatuur lager is dan 10 °C of hoger is dan 40 °C. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontro- leerd. De optimale laadtoestand ligt tussen 50% en 80%. De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0 °C en 50 °C. ♦ Plaats het accupack op de snellader (zie afb. A). ♦ Steek de stekker in het stopcontact. Het indica- torlampje brandt rood. ♦ Het groene indicatorlampje geeft aan dat het opladen is voltooid en dat het accupack klaar is voor gebruik. LET OP! ♦ Als het rode indicatorlampje knippert, is het accupack oververhit en kan het niet worden opgeladen. ♦ Als het rode en het groene indicatorlampje tegelijkertijd knipperen, is het accu- pack defect. ♦ Schuif het accupack in het apparaat. ♦ Schakel de oplader tussen twee opeenvolgende laadprocessen minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact.PSBSA 20-Li B2 ■ 50 │ NL│BE Accupack in het apparaat plaatsen/ uit het apparaat nemen Accupack plaatsen: ♦ Schuif de draairichtingschakelaar naar de middelste stand (vergrendeling). Klik het accu- pack vast in de handgreep. Accupack uit het apparaat halen: ♦ Druk op de ontgrendelingsknop en neem het accupack uit het apparaat. Toestand van de accu controleren ♦ Druk voor controle van de accutoestand op de toets Accutoestand (zie ook de hoofdafbeel- ding). De toestand resp. de resterende capaciteit wordt met het indicatorlampje als volgt aan- gegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading – accu opladen Hulphandgreep monteren ♦ Schroef de hulphandgreep afhankelijk van uw manier van werken rechts of links aan het apparaat. Hulpstukken verwisselen Uw accu-slagboorschroefmachine heeft een volautomatische asvergrendeling . Bij een stilstaande motor wordt de aandrijfas ver- grendeld, zodat de boorhouder door draaien kan worden geopend. Nadat u het gewenste hulpstuk hebt ingezet en door het draaien van de boorhouder hebt vastgezet, kunt u onmiddel- lijk weer verder werken. De asvergrendeling komt automatisch los bij het starten van de motor (druk- ken op de aan-/uitknop ). Draaimoment/bedrijfsmodus kiezen Met de instelring voor het draaimoment kunt u de draaikracht instellen of kiezen tussen de boor- stand en de slagboorstand . ♦ Kies een lagere stand voor kleine schroeven resp. zachte materialen. ♦ Kies een hogere stand voor grote schroeven, harde materialen, resp. bij het uitdraaien van schroeven. ♦ Kies voor boorwerkzaamheden de boorstand, door de instelring op de stand te zetten. ♦ Kies voor slagboorwerkzaamheden de slag- boorstand, door de instelring op de stand

zetten. Aandrijving met 2 versnellingen VOORZICHTIG! ► Bedien de keuzeschakelaar voor de versnel- ling alleen bij stilstand van het apparaat. Anders kan het apparaat beschadigd raken. In de eerste versnelling (snelheidsschakelaar op stand: 1) bereikt u een toerental van circa 440 min

en een hoog draaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden, maar ook voor het gebruik van accessoires. In de tweede versnelling (snelheidsschake- laar op stand: 2) bereikt u een toerental van circa 1650 min

voor het uitvoeren van boorwerkzaamheden.PSBSA 20-Li B2 NL│BE │ 51 ■ Ingebruikname In-/uitschakelen Inschakelen: ♦ Druk voor inschakeling van het apparaat op de aan-/uitknop en houd deze ingedrukt. Het LED-werklampje brandt bij een gedeelte- lijk of volledig ingedrukte aan-/uitknop

Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden. Uitschakelen: ♦ Laat de aan-/uitknop los om het apparaat uit te schakelen. Toerental instellen Licht drukken op de aan-/uitknop resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger. OPMERKING ► De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat. Draairichting wijzigen ♦ Wijzig de draairichting door de draairichting- schakelaar naar rechts resp. naar links te drukken. Tips en trucs Tip! Zo handelt u correct. ♦ Controleer vóór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouder is bevestigd. ♦ Maat en type zijn op de schroefbits aange- geven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past. Draaimoment: ♦ Kleinere schroeven en bits kunnen beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental instelt. Harde schroefverbinding (in metaal): ♦ Bijzonder hoge draaimomenten ontstaan bij- voorbeeld bij metalen schroefverbindingen met gebruik van dopsleutelhulpstukken. Kies een laag toerental. Zachte schroefverbinding (bijv. in zacht hout): ♦ Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop niet te beschadigen. Gebruik een verzinkboor. Neem bij het boren in hout, metaal en ande- re materialen beslist de onderstaande punten in acht: ♦ Gebruik bij een boor met een kleine diameter een hoog toerental en bij een boor met een grote diameter een laag toerental. ♦ Kies bij harde materialen een laag toerental en bij zachte materialen een hoog toerental. ♦ Markeer de plaats waar moet worden geboord met een drevel of een spijker. Kies voor het aanboren een laag toerental. ♦ Trek de draaiende boor regelmatig uit het boor- gat om spanen of zaagsel te verwijderen en de boor te koelen. Boren in metaal: ♦ Gebruik metaalboren (HSS). Voor het beste re- sultaat moet de boor met olie worden gekoeld. Metaalboren kunnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van Ø 3 mm en ga daarna door tot de gewenste boordiameter is bereikt. Boren in tegels: ♦ Gebruik een hardmetalen steenboor. (Max. aanbevolen boordiameter: Ø 15 mm) Boren in hout: ♦ Gebruik een houtboor met centerpunt. Voor diepe boringen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor. Kleine schroeven in zacht hout kunnen ook zonder voorboren worden inge- schroefd.PSBSA 20-Li B2 ■ 52 │ NL│BE Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaat uit en haal de accu eruit. De accu-slagboorschroefmachine is onderhoudsvrij. ■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. ■ Er mogen geen vloeistoffen in het apparaat terechtkomen. ■ Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten. ■ Als een lithium-ionaccu langere tijd moet wor- den opgeslagen, moet de laadtoestand perio- diek worden gecontroleerd. De optimale laad- toestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog. OPMERKING ► Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze service-hotline. Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt om- schreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en ge- repareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.PSBSA 20-Li B2 NL│BE │ 53 ■ De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt niet voor productonder- delen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars, accu‘s of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gere- pareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschre- ven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waar- voor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privége- bruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie. Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv.IAN12345) als aankoop- bewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of viae-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo‘s en installatiesoftware downloaden. Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruik- saanwijzing openen. Service WAARSCHUWING! ► Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. ► Laat de stekker of het snoer altijd vervan- gen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd. Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 326367_1904 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven servi- ceadres.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM DUITSLAND www.kompernass.comPSBSA 20-Li B2 ■ 54 │ NL│BE Afvoeren De verpakking bestaat uit milieuvriende- lijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren. Deponeer elektrisch gereedschap niet bij het huisvuil! Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled. Deponeer accu's niet bij het huisvuil! Accu's moeten uit het apparaat worden verwijderd alvorens het apparaat wordt afgevoerd. Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten. Over afvoermogelijkheden voor afgedankt elek- trisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeentereiniging. Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschil- lende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composietmaterialen. Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente. Het product is recycleerbaar; er is een uitgebreide producentenverantwoorde- lijkheid op van toepassing en het afval wordt gescheiden ingezameld.PSBSA 20-Li B2 NL│BE │ 55 ■ Vertaling van de oorspronkelijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EC) EU-laagspanningsrichtlijn (2014/35/EU) (alleen oplader) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabri- kant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen: EN 62841-1:2015 EN 62841-2-1:2018 EN 55014-1:2017 EN 55014-2:2015 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13:2017 EN 62233:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Type / apparaatbeschrijving: 3-in-1-accu-klopboorschroevendraaier PSBSA 20-Li B2 Productiejaar: 08 - 2019 Serienummer: IAN 326367_1904 Bochum, 16-08-2019 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PSBSA 20-Li B2 ■ 56 │ NL│BE Vervangende accu bestellen Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig op internet regelen, op www.kompernass.com, of telefonisch afhandelen. Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn. OPMERKING ► In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de service-hotline. Telefonische bestelling Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 326367) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.PSBSA 20-Li B2 PL │ 57 ■ Spis treści Wstęp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 Użytkowanie zgodne zprzeznaczeniem .........................................58 Wyposażenie ..............................................................58 Zakres dostawy ............................................................58 Dane techniczne ............................................................ 58 Ogólne wskazówki bezpieczeństwa dla elektronarzędzi ...............59
