MODE D'EMPLOI PSBSA 20Li B2 PARKSIDE

Traduction des instructions d’origine

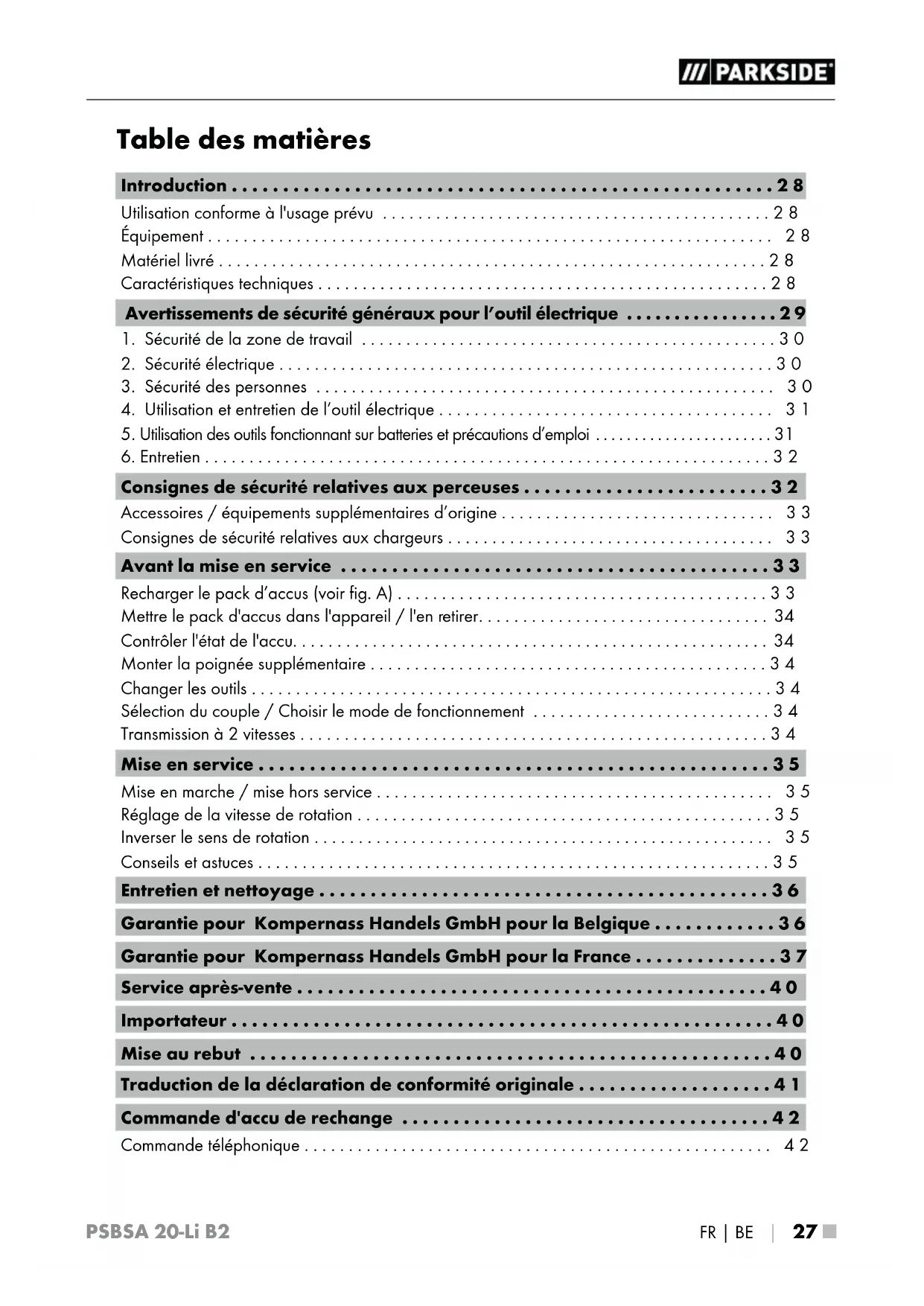

1. Sécurité de la zone de travail ...............................................30

2. Sécurité électrique ........................................................30

3. Sécurité des personnes .................................................... 30

4. Utilisation et entretien de l’outil électrique ...................................... 31

5. Utilisation des outils fonctionnant sur batteries et précautions d’emploi .......................31

6. Entretien ................................................................32

• Consignes de sécurité relatives aux perceuses p. 32
• Accessoires / équipements supplémentaires d’origine p. 33
• Consignes de sécurité relatives aux chargeurs p. 33
• Avant la mise en service p. 33
• Recharger le pack d’accus (voir fig. A) p. 33
• Mettre le pack d'accus dans l'appareil / l'en retirer p. 34
• Contrôler l'état de l'accu p. 34
• Monter la poignée supplémentaire p. 34
• Changer les outils p. 34
• Sélection du couple / Choisir le mode de fonctionnement p. 34
• Transmission à 2 vitesses p. 34
• Mise en service p. 35
• Mise en marche / mise hors service p. 35
• Réglage de la vitesse de rotation p. 35
• Inverser le sens de rotation p. 35
• Conseils et astuces p. 35
• Entretien et nettoyage p. 36
• Garantie pour Kompernass Handels GmbH pour la Belgique p. 36
• Garantie pour Kompernass Handels GmbH pour la France p. 37
• Service après-vente p. 40
• Importateur p. 40
• Mise au rebut p. 40
• Traduction de la déclaration de conformité originale p. 41
• Commande d'accu de rechange p. 42
• Commande téléphonique PSBSA 20-Li B2 ■ 28 │ FR│BE PERCEUSE/VISSEUSE À p. 42

PERCUSSION SANS FIL 3 EN 1

PSBSA 20-Li B2 Introduction Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux con- signes et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents. Utilisation conforme à l'usage prévu Cet appareil est destiné au vissage et dévissage de vis ainsi qu'au perçage dans le bois, le métal, la céramique et le plastique, ainsi qu'au perçage à percussion dans la brique et la maçonnerie. Cet appareil ne convient pas au perçage à percussion dans de la pierre naturelle, comme le granite par exemple. La lumière de cet appareil sert à éclairer la zone de travail immédiate de l'appareil. N'utilisez l'appareil que conformément aux consignes et pour les domaines d'utilisation prévus. L'appa- reil n'est pas conçu pour un usage professionnel. Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accom- pagne de risques d'accident non négligeables. Le fabricant n'assume aucune responsabilité pour les dommages résultant d'une utilisation non conforme à l'usage prévu. Équipement Sélecteur de vitesse Sélecteur du sens de rotation/blocage Interrupteur MARCHE / ARRÊT/réglage de la vitesse Embout Touche d'état accu LED d'affichage d'état de l'accu Pack d'accus Touche de déverrouillage du pack d'accus Lampe de travail LED Poignée supplémentaire Mandrin porte-foret Sélection du couple Chargeur rapide LED rouge de contrôle de charge LED verte de contrôle de charge Matériel livré 1 PPerceuse/visseuse à percussion sans fil 3 en 1 PSBSA 20-Li B2 1 chargeur rapide PLG 20 A1 1 pack d'accus 1 poignée supplémentaire 2 embouts PZ1 & PZ2 (50mm) 1 mallette de transport 1 mode d'emploi Caractéristiques techniques Perceuse/visseuse à percussion sans fil 3 en 1: PSBSA 20-Li B2 Tension nominale : 20 V (courant continu) Transmission : transmission à 2 vitesses Vitesse nominale à vide : 1ère vitesse :

Fréquence de percussion: 0 - 26400 min

Couple max.: 45 Nm Étages de couple : 1 - 20 + 1 étage de perçage / + 1 étage de percussion Capacité du mandrin de serrage: : Ø max. 13 mm Diamètre de perçage max.30 mm pour le bois max. 15 mm pour la brique max. 13 mm pour l'acier D’accus : PAP 20 A1 Type: LITHIUM-IONS Tension nominale : 20 V (courant continu) Capacité: 2 Ah Cellules: 5PSBSA 20-Li B2 FR│BE │ 29 ■ Chargeur rapide: PLG 20 A1 ENTRÉE / Input: Tension nominale: 230 - 240 V

, 50 Hz (courant alternatif) Puissance nominale absorbée : 65 W Fusible (interne): 3,15 A T3.15A SORTIE / Output: Tension nominale : 21,5 V (courant continu) Courant nominal: 2,4 A Temps de charge: env. 60 min Classe de protection: II/ (double isolation) Valeurs d'émissions sonores: Valeur de mesure du bruit déterminée conformé- ment à la norme EN62841. Le niveau de bruit A pondéré typique de l'outil électrique est de: Niveau de pression acoustique: L

= 5 dB Niveau de puissance acoustique: L

= 5 dB Valeur d'émission des vibrations: Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées selon la norme EN62841: Perçage à percussion dans le béton:

Perçage dans le métal:

Portez une protection auditive! REMARQUE ► Les valeurs d'émission de vibrations et les valeurs d'émissions sonores indiquées ont été mesurées conformément à une méthode de mesure normée et peuvent être utilisées pour comparer des outils électriques. ► Les valeurs d'émission de vibrations et les va- leurs d'émissions sonores indiquées peuvent également être utilisées pour une évaluation préliminaire de la sollicitation. AVERTISSEMENT ! ► Pendant l'utilisation effective de l'outil électrique, les émissions de vibrations et sonores peuvent différer des valeurs indiquées en fonction de la manière dont l'outil électrique est utilisé, et en particulier en fonction du type de pièce à usiner. ► Essayez de garder la sollicitation aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. À ce titre, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil est éteint et celles pendant lesquelles il est allumé mais fonctionne sans charge). Avertissements de sécurité généraux pour l’outil électrique AVERTISSEMENT! ► Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifi- cations fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s‘y reporter ultérieurement.PSBSA 20-Li B2 ■ 30 │ FR│BE Le terme „outil électrique“ dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d’alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les pous- sières ou les fumées. c) Maintenir les enfants et les personnes pré- sentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2. Sécurité électrique

a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils élec- triques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La péné- tration d‘eau à l’intérieur d’un outil électrique augmente le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débran- cher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil électrique à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l‘usage d‘un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L‘usage d‘un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidéra- pantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils électriques dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil électrique en marche. Une clé laissée fixée sur une partie tournante de l’outil élec- trique peut donner lieu à des blessures. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues.PSBSA 20-Li B2 FR│BE │ 31 ■ f) S’habiller de manière adaptée. Ne pas por- ter de vêtements amples ou de bijoux. Gar- der les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peu- vent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccor- dement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. h) Rester vigilant et ne pas négliger les principes de sécurité de l‘outil sous prétexte que vous avez l‘habitude de l‘utiliser. Une fraction de seconde d‘inattention peut provoquer une blessure grave.

4. Utilisation et entretien de l’outil

Ne pas forcer l’outil électrique. Utiliser l’outil électrique adapté à votre application. L’outil élec- trique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d’alimentation et/ou enlever le bloc de batteries, s‘il est amovible, avant tout régla- ge, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. d) Conserver les outils électriques à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance des outils élec- triques et des accessoires. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil électrique avant de l’utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Garder affûtés et propres les outils per- mettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses. h) Il faut que les poignées et les surfaces de pré- hension restent sèches, propres et dépourvues d‘huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent im- possibles la manipulation et le contrôle en toute sécurité de l‘outil dans les situations inattendues.

5. Utilisation des outils fonctionnant sur

batteries et précautions d’emploi a) Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils électriques qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court- circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu.PSBSA 20-Li B2 ■ 32 │ FR│BE d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout con- tact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. e) Ne pas utiliser un bloc de batteries ou un ou- til fonctionnant sur batteries qui a été endom- magé ou modifié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure. f) Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. FUne exposition au feu ou à une température supérieure à 130 °C (265°F) peut provoquer une explosion. g) Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l‘outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu.

ATTENTION! RISQUE D’EXPLO-

SION! Ne rechargez jamais des piles non rechargeables. Protégez l’accu de la chaleur, par ex. aussi du rayonnement solaire continu, du feu, de l’eau et de l’humidité. Il y a risque d’explosion.

a) Faire entretenir l’outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l’outil électrique. b) Ne jamais effectuer d‘opération d‘entretien sur des blocs de batteries endommagés. Il convient que l‘entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés. Consignes de sécurité relatives aux perceuses Consignes de sécurité pour tous les travaux ■ Pendant le perçage à percussion, portez une protection auditive. L’exposition au bruit peut provoquer une perte auditive. ■ Utilisez la poignée supplémentaire. La perte de contrôle peut entraîner des blessures. ■ Tenez l’outil électrique par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’outil peut entrer en contact avec des lignes élec- triques invisibles ou avec son propre cordon d’alimentation. Le contact avec un câble élec- trique sous tension peut également mettre les parties métalliques de l’appareil sous tension et provoquer un choc électrique. ■ Récupérez la poussière éventuelle à l’aide d’un aspirateur par exemple. Consignes de sécurité lors de l’utilisation de forets longs ■ Ne travaillez en aucun cas à une vitesse supé- rieure à la vitesse maximale autorisée pour le foret. Le foret risque de se voiler légèrement à des vitesses plus élevées, lorsqu’il peut tourner librement sans contact avec la pièce à usiner, et causer ainsi des blessures. ■ Commencez toujours l’opération de perçage avec une vitesse basse et lorsque le foret est en contact avec la pièce à usiner. Le foret risque de se voiler légèrement à des vitesses plus élevées, lorsqu’il peut tourner librement sans contact avec la pièce à usiner, et causer ainsi des blessures. ■ N’exercez aucune pression excessive, et uniquement dans le sens longitudinal du foret. Les forets peuvent se voiler et casser ou entraîner une perte de contrôle et provoquer des blessures.PSBSA 20-Li B2 FR│BE │ 33 ■ Accessoires / équipements supplé- mentaires d’origine ■ Utilisez uniquement des accessoires et équipe- ments supplémentaires spécifiés dans le mode d’emploi ou dont le logement est compatible avec l’appareil. AVERTISSEMENT! ► N’utilisez aucun accessoire non recommandé par PARKSIDE. Cela peut provoquer un choc électrique et un incendie. Consignes de sécurité relatives aux chargeurs ■ Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dispo- sant de peu d’expérience et/ou de connaissances, à condition qu’ils soient surveillés ou qu’ils aient été initiés à l’utilisation sécurisée de l’appareil et qu’ils aient compris les dangers en résultant. Les enfants ne doivent pas jouer avec l’appareil. Le net- toyage et la maintenance utilisa- teur ne doivent pas être réalisés par des enfants s’ils ne sont pas surveillés. ■ Si le cordon d’alimentation de l’appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification simi- laire afin d’éviter tout risque. Le chargeur convient uniquement à une exploitation en intérieur. AVERTISSEMENT! ■ Si le cordon d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une per- sonne de qualification similaire afin d'éviter tout risque. ATTENTION! ♦ Ce chargeur ne peut charger que les batte- ries suivantes: PAP 20 A1 / PAP 20 A2 / PAP 20 A3. ♦ Une liste actualisée de la compatibilité de la batterie est disponible sur www.lidl.de/Akku. Avant la mise en service Recharger le pack d’accus (voir fig. A) ATTENTION! ► Débranchez toujours la fiche secteur avant de retirer le pack d'accus du chargeur ou de le mettre en place. REMARQUE ► Ne chargez jamais le pack d'accus lorsque la température environnante est inférieure à 10°C ou supérieure à 40°C. Si un accu lithium-ions doit rester stocké pendant une période prolongée, il faut contrôler régulière- ment son état de charge. L'état de charge optimal se situe entre 50% et 80%. Le climat de stockage doit être frais et sec dans une température ambiante située entre 0 °C et 50°C. ♦ Placez le pack d’accus dans le chargeur rapide (voir fig. A). ♦ Insérez la fiche secteur dans la prise secteur. La LED de contrôle s’allume en rouge. ♦ La LED verte de contrôle vous signale que l’opération de charge est terminée et que le pack d’accus est prêt à être utilisé.PSBSA 20-Li B2 ■ 34 │ FR│BE ATTENTION! ♦ Si la LED de contrôle rouge se met à clignoter, cela signifie que le pack d'accus surchauffe et qu'il ne peut pas être rechargé. ♦ Si les LED de contrôle rouge et verte clignotent ensemble, cela signifie que le pack d'accus est défectueux. ♦ Introduisez le pack d'accus dans l'appareil. ♦ Éteignez le chargeur pendant au moins 15 minutes entre deux opérations de charge consécutives. Débranchez pour cela la fiche secteur. Mettre le pack d'accus dans l'appa- reil / l'en retirer Mettre en place le pack d'accus: ♦ Placez l'inverseur de sens de rotation

position centrale (verrouillage). Faites s'enclen- cher le pack d'accus dans la poignée. Retirer le pack d'accus: ♦ appuyez sur la touche de déverrouillage

retirez le bloc accu. Contrôler l'état de l'accu ♦ Pour vérifier l'état de l'accu, appuyez sur la touche d'état de l'accu (voir aussi la figure principale). L'état et la puissance restante s'affichent comme suit dans la LED d'affichage de l'accu

ROUGE / ORANGE / VERT = charge maximale ROUGE / ORANGE = charge moyenne ROUGE = charge faible – charger l'accu Monter la poignée supplémentaire ♦ Vissez la poignée supplémentaire indépen- damment de votre mode de travail à droite ou à gauche de l'appareil. Changer les outils Votre perceuse à percussion sans fil est équipée d'un blocage de la broche entièrement automa- tique . Lorsque le moteur est immobile, la transmission est verrouillée pour vous permettre d'ouvrir le mandrin porte-foret en tournant. Une fois que vous avez inséré l'outil désiré et avez resserré en tournant le mandrin porte-foret , vous pouvez immédiatement poursuivre votre travail. Le blocage de la broche se libère automatiquement au démar- rage du moteur (actionnement de l'interrupteur

Sélection du couple / Choisir le mode de fonctionnement La sélection du couple vous permet de régler la force de rotation et de choisir entre l'étage de per- çage et l'étage de perçage à percussion . ♦ Choisissez une puissance plus basse pour les petites vis ou pour les matériaux mous. ♦ Choisissez une puissance plus élevée pour les grandes vis, les matériaux durs ou pour dévisser des vis. ♦ Pour les travaux de perçage, sélectionnez la puissance de perçage en réglant la sélection de couple sur la position

♦ Pour les travaux de perçage à percussion, sélec- tionnez la puissance de perçage à percussion en réglant la sélection de couple sur la position

Transmission à 2 vitesses ATTENTION! ► Actionnez le sélecteur de vitesse unique- ment lorsque l'appareil est à l'arrêt. Sinon l'appareil risque d'être endommagé. En première vitesse (sélecteur de vitesse en position: 1) vous atteignez une vitesse de rotation d'env. 440 min

et un couple élevé. Ce réglage convient à tous les travaux de vissage, mais également à l'utilisation d'accessoires. En seconde vitesse (sélecteur de vitesse en position: 2) vous atteignez une vitesse de rotation d'env. 1650 min

pour réaliser des travaux de perçage.PSBSA 20-Li B2 FR│BE │ 35 ■ Mise en service Mise en marche / mise hors service Mise en marche: ♦ Pour la mise en service de l'appareil, appuyez sur l'interrupteur MARCHE/ARRÊT et mainte- nez-le enfoncé. La lampe de travail LED s'allume lorsque l'interrupteur MARCHE / ARRÊT est légère- ment ou entièrement enfoncé. Elle permet ainsi d'éclairer la zone de travail si la luminosité n'est pas suffisante. Éteindre : ♦ Pour éteindre l'appareil, relâchez l'interrupteur

Réglage de la vitesse de rotation Une légère pression sur l'interrupteur MARCHE/ ARRÊT fait démarrer l'appareil à une vitesse de rotation réduite. La vitesse de rotation augmente avec la pression. REMARQUE ► Le frein moteur intégré veille à une immobili- sation rapide. Inverser le sens de rotation ♦ Inversez le sens de rotation en tournant le sélec- teur du sens de rotation vers la droite ou vers la gauche. Conseils et astuces Conseil! Voici le bon comportement recommandé. ♦ Avant le fonctionnement, contrôlez si l'embout de vissage ou de perçage est correctement monté, c'est-à-dire s'il est centré dans le mandrin porte-foret. ♦ Les bits de vissage sont signalés par leurs dimensions et leur forme. Si vous n'êtes pas sûr, commencez toujours par vérifier si le bit est en assise sans jeu dans la tête de vis. Couple: ♦ Les petites vis / bits peuvent être endommagés si vous réglez un couple trop élevé ou une vitesse de rotation trop haute. Vissage à couple élevé (dans le métal): ♦ Des couples particulièrement élevés se pro- duisent par ex. avec les raccords métalliques nécessitant l'emploi de douilles. Choisissez dans ce cas une vitesse de rotation basse. Vissage à couple réduit (par ex. dans du bois tendre): ♦ Vissez ici aussi avec une vitesse de rotation basse pour par ex. ne pas endommager la surface en bois lors du contact avec la tête de vis en métal. Utilisez un foret aléseur. Lors du perçage dans le bois, le métal et d'autres matériaux, il est impératif de respec- ter ce qui suit: ♦ Pour un petit diamètre de foret, utilisez une vitesse de rotation élevée et pour un diamètre de foret plus grand, une vitesse de rotation basse. ♦ Pour les matériaux durs, choisissez une vitesse de rotation basse, pour les matériaux mous, une vitesse de rotation élevée. ♦ Marquez l'endroit qui doit être percé avec un pointeau ou un clou. Choisissez une vitesse de rotation basse pour le pré-perçage. ♦ Retirez plusieurs fois le foret en rotation du trou de perçage pour évacuer les copeaux ou la poussière de forage et pour l'aérer. Perçage dans le métal: ♦ Utilisez des forets à métaux (HSS). Pour de meilleurs résultats, nous vous recommandons de refroidir le foret à l'huile. Vous pouvez également utiliser des forets à métaux pour percer le plastique. Percez d'abord avec un foret d'un Ø de 3 mm, et rapprochez- vous ensuite du diamètre de perçage souhaité. Percer dans de la brique: ♦ Utilisez un foret à pierre à plaquette(s) en métal dur (Diamètre de perçage max. recommandé: Ø 15 mm)PSBSA 20-Li B2 ■ 36 │ FR│BE Perçage dans le bois: ♦ Utilisez un foret à bois avec pointe de cen- trage; pour les perçages profonds, utilisez une mèche à simple spirale, pour les grands diamètres de perçage, un foret Forstner. Vous pouvez aussi visser directement les petites vis dans le bois mou sans pré-perçage. Entretien et nettoyage

AVERTISSEMENT! RISQUE DE

BLESSURES! Avant de travailler sur l'appareil, éteignez-le et retirez l'accu. La visseuse à percussion sans fil ne nécessite aucun entretien. ■ L'appareil doit toujours être propre, sec et exempt d'huile ou de graisse. ■ Aucun liquide ne doit pénétrer à l'intérieur de l'appareil. ■ Pour le nettoyage du boîtier, utilisez un chiffon sec. N'utilisez jamais d'essence, de solvant ou de nettoyant qui attaquent le plastique. ■ Si un accu lithium-ions doit rester stocké pen- dant une période prolongée, il faut contrôler régulièrement son état de charge. L'état de charge optimal se situe entre 50% et 80%. Le climat de stockage idéal est frais et sec. REMARQUE ► Vous pouvez commander des pièces détachées non listées (comme les balais de charbon, les interrupteurs par ex.) auprès de notre hotline du service après-vente. Garantie pour Kompernass Handels GmbH pour la Belgique Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous. Conditions de garantie La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat. Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d’achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l’appareil défectueux et du justificatif d’achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition. Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit. Période de garantie et réclamation légale pour vices cachés L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation.PSBSA 20-Li B2 FR│BE │ 37 ■ Étendue de la garantie L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieu- sement contrôlé avant sa livraison. La prestation de la garantie s’applique aux vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles, par ex. interrupteurs, batteries ou pièces en verre. Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respec- tées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités. Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inapproprié, d’usage de la force et en cas d’inter- vention non réalisée par notre centre de service après-vente agréé. Procédure en cas de garantie Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes : ■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex.IAN12345) en tant que justifi- catif de votre achat. ■ Vous trouverez la référence sur la plaque signa- létique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit. ■ Si des erreurs de fonctionnement ou d’autres vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail. ■ Vous pouvez ensuite retourner un produit enre- gistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’affranchir à l’adresse de service après-vente communiquée. Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation. Grâce à ce code QR, vous arriverez directement sur le site Lidl service après- vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN) 123456. Garantie pour Kompernass Handels GmbH pour la France Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous. Conditions de garantie La période de garantie débute à la date d’achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d’achat. Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d’achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l’appareil défectueux et du justificatif d’achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.PSBSA 20-Li B2 ■ 38 │ FR│BE Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit. Période de garantie et réclamation légale pour vices cachés L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation. Étendue de la garantie L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieu- sement contrôlé avant sa livraison. La prestation de la garantie s’applique aux vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles, par ex. interrupteurs, batteries ou pièces en verre. Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respec- tées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités. Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inapproprié, d’usage de la force et en cas d’inter- vention non réalisée par notre centre de service après-vente agréé. Article L217-16 du Code de la consommation Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘ache- teur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention. Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217- 13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil. Article L217-4 du Code de la consommation Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instruc- tions de montage ou de l‘installation lorsque celle- ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.PSBSA 20-Li B2 FR│BE │ 39 ■ Article L217-5 du Code de la consommation Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu d‘un bien semblable et, le cas échéant : – s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ; – s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclara- tions publiques faites par le vendeur, par le producteur ou par son représentant, notam- ment dans la publicité ou l‘étiquetage ; 2° Ou s‘il présente les caractéristiques définies d‘un commun accord par les parties ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L217-12 du Code de la consommation L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Article 1641 du Code civil Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus. Article 1648 1er alinéa du Code civil L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice. Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la durée de la garantie du produit. Procédure en cas de garantie Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes : ■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justifi- catif de votre achat. ■ Vous trouverez la référence sur la plaque signa- létique sur le produit, une gravure sur le produit, sur la page de garde du mode d’emploi (en bas à gauche) ou sur l’autocollant au dos ou sur le dessous du produit. ■ Si des erreurs de fonctionnement ou d’autres vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail. ■ Vous pouvez ensuite retourner un produit enre- gistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’affranchir à l’adresse de service après-vente communiquée. Sur www.lidl-service.com, vous pourrez télécharger ce mode d’emploi et de nombreux autres manuels, vidéos produit et logiciels d’installation. Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service.com) et vous pourrez ouvrir votre mode d’emploi en saisissant votre référence (IAN) 123456.PSBSA 20-Li B2 ■ 40 │ FR│BE Service après-vente AVERTISSEMENT! ► Faites réparer vos appareils par le service après-vente ou un électricien et uniquement avec des pièces de rechange d'origine. Cela assure le maintien de la sécurité de l'appareil. ► Confiez toujours le remplacement de la fiche ou du cordon d'alimentation au fabricant de l'appareil ou à son service après-vente. Cela assure le maintien de la sécurité de l'appareil. Service France Tel.: 0800 919270 E-Mail: kompernass@lidl.fr Service Belgique Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 326367_1904 Importateur Veuillez tenir compte du fait que l’adresse suivante n’est pas une adresse de service après-vente. Veuillez d’abord contacter le service mentionné.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM ALLEMAGNE www.kompernass.com Mise au rebut L’emballage est constitué de matériaux écologiques que vous pouvez recycler par le biais des postes de recyclage locaux. Ne jetez pas les outils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU, les outils électriques usagés doivent faire l’objet d’un tri et d’un recyclage respectueux de l’environnement. Ne jetez pas les accus dans les ordures ménagères! Les accus défectueux ou usagés doivent être recy- clés conformément à la directive 2006/66/EC. Déposez le pack d’accus et/ou l’appareil auprès des points de collecte existants. Informez-vous auprès des services administratifs communaux ou municipaux quant aux possibilités de mise au rebut des outils électriques/packs d’accus. Éliminez l‘emballage d‘une manière respectueuse de l‘environnement. Observez le marquage sur les dif- férents matériaux d‘emballage et triez- les séparé ment si nécessaire. Les matériaux d‘em- ballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante : 1–7 : Plastiques, 20–22 : Papier et carton, 80–98 : Matériaux composites. Renseignez-vous auprès de votre com- mune pour connaître les possibilités de mise au rebut de votre appareil usagé. Le produit récyclable doit être trié ou rapporté dans un point de collecte pour être recycle.PSBSA 20-Li B2 FR│BE │ 41 ■ Traduction de la déclaration de conformité originale Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants: Directive relative aux machines (2006 / 42 / CE) Directive CE sur les basses tensions (2014 / 35 / EU) (chargeur uniquement) Compatibilité électromagnétique (2014 / 30 / EU) Directive RoHS (2011 / 65 / EU)*

• La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. Normes harmonisées appliquées: EN 62841-1:2015 EN 62841-2-1:2018 EN 55014-1:2017 EN 55014-2:2015 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13:2017 EN 62233:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Type / désignation de l'appareil: Perceuse/visseuse à percussion sans fil 3 en 1 PSBSA 20-Li B2 Année de fabrication: 08 - 2019 Numéro de série: IAN 326367_1904 Bochum, le 16/08/2019 Semi Uguzlu -Responsable qualité- Sous réserve de modifications techniques à des fins de perfectionnement.PSBSA 20-Li B2 ■ 42 │ FR│BE Commande d'accu de rechange Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très aisément soit sur le site www.kompernass.com ou bien par téléphone. En raison d'un stock limité, il est possible que cet article soit épuisé en l'espace de peu de temps. REMARQUE ► Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne. Dans ce cas, veuillez contacter la hotline du service après-vente. Commande téléphonique Service France Tel.: 0800 919270 E-Mail: kompernass@lidl.fr Service Belgique Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be Pour que votre commande soit traitée plus rapidement, veuillez s.v.p. tenir prêt le numéro de référence de l'appareil (par ex. IAN 326367) pour répondre à toute demande de renseignements. Vous trouverez le numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.PSBSA 20-Li B2 NL│BE │ 43 ■ Inhoud Inleiding ........................................................44 Gebruik in overeenstemming met bestemming .....................................44 Uitrusting .................................................................44 Inhoud van het pakket .......................................................44 Technische gegevens ........................................................44 Algemene veiligheidsvoorschriften voor elektrisch gereedschap .........45
