NÁVOD K OBSLUZE PSBSA 20Li B2 PARKSIDE

Překlad originálního provozního návodu 3-IN-1-ACCU-KLOPBOOR- SCHROEVENDRAAIER Vertaling van de originele gebruiksaanwijzing

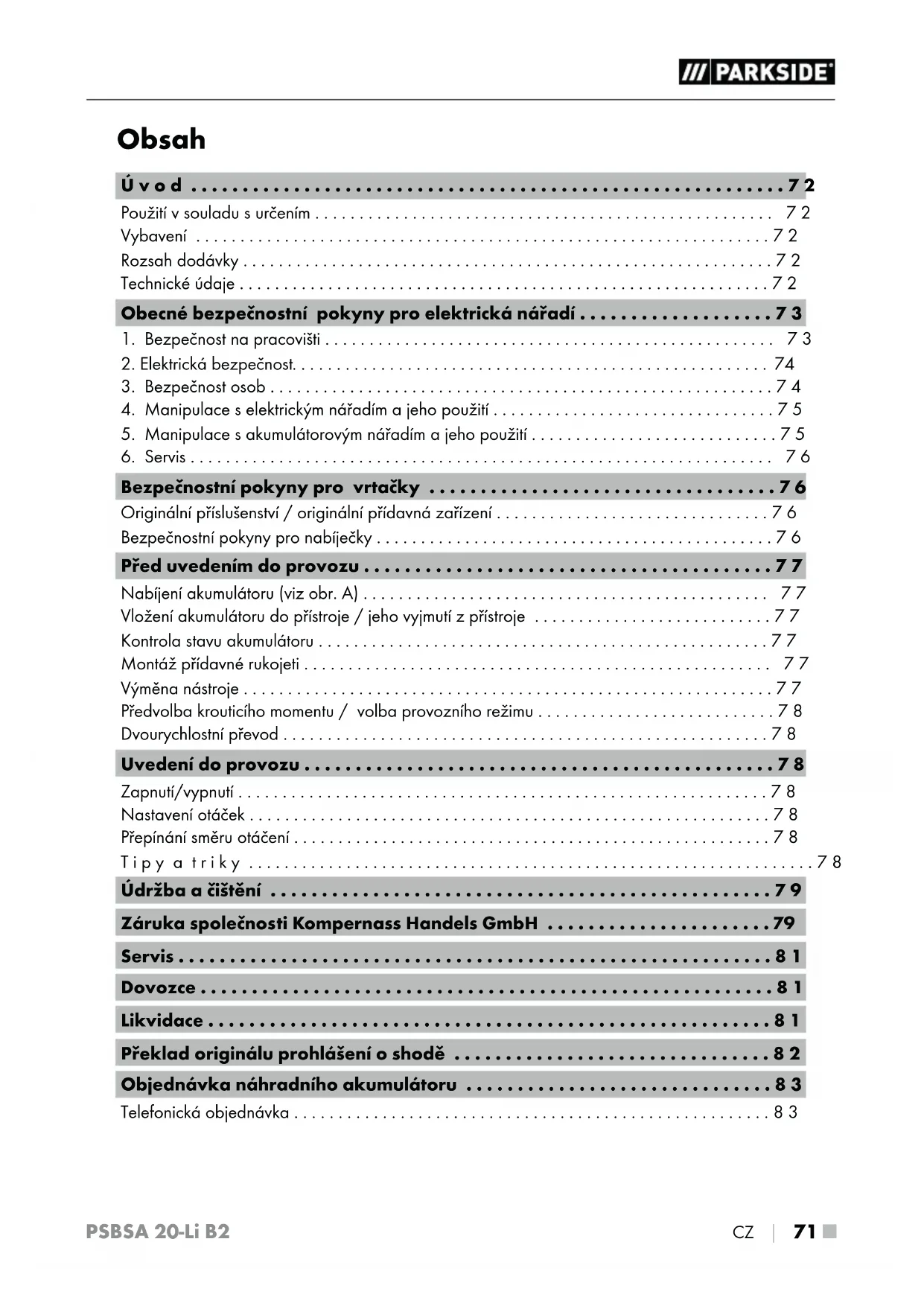

4. Manipulace s elektrickým nářadím a jeho použití ................................75

5. Manipulace s akumulátorovým nářadím a jeho použití ............................75

6. Servis .................................................................. 76

• Bezpečnostní pokyny pro vrtačky p. 76
• Originální příslušenství / originální přídavná zařízení p. 76
• Bezpečnostní pokyny pro nabíječky p. 76
• Před uvedením do provozu p. 77
• Nabíjení akumulátoru (viz obr.A) p. 77
• Vložení akumulátoru do přístroje/ jeho vyjmutí zpřístroje p. 77
• Kontrola stavu akumulátoru p. 77
• Montáž přídavné rukojeti p. 77
• Výměna nástroje p. 77
• Předvolba krouticího momentu/ volba provozního režimu p. 78
• Dvourychlostní převod p. 78
• Uvedení do provozu p. 78
• Zapnutí/vypnutí p. 78
• Nastavení otáček p. 78
• Přepínání směru otáčení p. 78
• Tipy a triky p. 78
• Údržba a čištění p. 79
• Záruka společnosti Kompernass Handels GmbH p. 79
• Servis p. 81
• Dovozce p. 81
• Likvidace p. 81
• Překlad originálu prohlášení o shodě p. 82
• Objednávka náhradního akumulátoru p. 83
• Telefonická objednávka PSBSA 20-Li B2 ■ 72 │ CZ p. 83

PSBSA 20-Li B2 Úvod Blahopřejeme Vám kzakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výro- bek. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité informace obezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu sním ityto podklady. Použití vsouladu surčením Tento přístroj je určen kutahování a povolování šroubů, jakož i kvrtání do dřeva, kovu, keramiky a plastu a rázovému vrtání do cihel, zdiva. Kvrtání do přírodního kamene, jako je např. žula, přístroj není vhodný. Světlo tohoto přístroje je určeno ktomu, aby přímo osvětlovalo pracovní prostor přístroje. Přístroj používejte pouze předepsaným způsobem a vuvedených oblastech použití. Přístroj není určen pro podnikatelské účely. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití vroz- poru surčením a představují značné riziko úrazu. Za škody, které vzniknou při použití vrozporu surčením, nenese výrobce odpovědnost. Vybavení Přepínač rychlosti Přepínač směru otáčení/ zablokování Spínač ZAP/VYP/ regulace otáček bitů Tlačítko stavu akumulátoru LED displej akumulátoru Akumulátor Tlačítko pro uvolnění akumulátoru Pracovní LED světlo Přídavná rukojeť Sklíčidlo Předvolba krouticího momentu Rychlonabíječka Červená LED kontrolka nabíjení Zelená LED kontrolka nabíjení Rozsah dodávky 1 Aku příklepová vrtačka – s akumulátorem PSBSA 20-Li B2 1 rychlonabíječka akumulátorů PLG 20 A1 1 akumulátor 1přídavná rukojeť 2 bity PZ1 & PZ2 (50mm) 1 kufřík 1návod kobsluze Technické údaje Aku příklepová vrtačka – s akumulátorem: PSBSA 20-Li B2 Domezovací napětí: 20 V (stejnosměrný proud) Převod: dvourychlostní převod Volnoběžné otáčky: 1.převodový stupeň:

Frekvence příklepu: 0 - 26400 min

Max. krouticí moment: 45Nm Stupně krouticího momentu: 1 - 20 + 1 vrtací stupeň / + 1 příklepový stupeň Kapacita sklíčidla: : Ø max. 13mm Max. průměr vrtáku: 30mm pro dřevo 15mm pro cihly 13mm pro ocel Akumulátor: PAP 20 A1 Typ: LITHIO-IONTOVÝ Domezovací napětí: 20V (stejnosměrný proud) Kapacita: 2Ah Články: 5 Rychlonabíječka akumulátorů: PLG 20 A1 VSTUP/input: Domezovací napětí: 230 – 240V

, 50Hz (střídavý proud) Domezovací příkon: 65W Pojistka (vnitřní): 3,15A T3.15APSBSA 20-Li B2 CZ │ 73 ■ VÝSTUP/output: Domezovací napětí: 21,5V (stejnosměrný proud) Domezovací proud: 2,4A Doba nabíjení: cca 60min Třída ochrany: II / (dvojitá izolace) Hodnota emise hluku: Měřená hodnota zjištěna podle EN 62841. Typická hladina hluku elektrického nářadí shodnocenímA je: Hladina akustického tlaku: L

= 5 dB Hodnota emise vibrací: Celkové hodnoty vibrací (součet vektorů tří směrů) stanoveny vsouladu sEN 62841: Vrtání do betonu:

Používejte ochranu sluchu! UPOZORNĚNÍ ► Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku byly měřeny pomocí standardizované zkušební metody a lze je použít pro srovnání elektrického nářadí s jiným nářadím. ► Uvedené hodnoty emise vibrací a uvede- né hodnoty emise hluku lze rovněž použít k předběžnému posouzení zatížení. VÝSTRAHA! ► Emise vibrací a hluku se mohou lišit během skutečného používání elektrického nářadí od uvedených hodnot v závislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván. ► Snažte se udržovat zatížení co nejnižší. Příkla

dem opatření ke snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohled- nit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení). Obecné bezpečnostní pokyny pro elektrická nářadí VÝSTRAHA! ► Přečtěte si veškeré bezpečnostní pokyny, instrukce, ilustrace a technická data, jimiž je toto elektrické nářadí opatřeno. Zanedbání dodržování následujících bezpečnostních upo- zornění a pokynů může vést kúrazu elektrickým proudem, k požáru a/nebo těžkým zraněním. Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití. Pojem „elektrické nářadí“ užívaný vbezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (se síťovým kabelem) a na elektrická nářadí napájená akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte včistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést kúrazům. b) S elektrickým nářadím nepracujte vprostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary. c) Nedovolte dětem ani jiným osobám, aby se přibližovaly kelektrickému nářadí vdobě, kdy ho používáte. Vpřípadě odvedení pozornosti můžete ztratit kontrolu nad elektrickým nářadím.PSBSA 20-Li B2 ■ 74 │ CZ

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žád- ným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky vkombi- naci suzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zá- suvky snižují riziko úrazu elektrickým proudem. b) Zabraňte kontaktu těla suzemněnými povr- chy jako např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem. c) Elektrická nářadí chraňte před deštěm a vlh- kostí. Vniknutím vody do elektrického nářadí se zvyšuje riziko úrazu elektrickým proudem. d) Nepoužívejte připojovací vedení vrozporu sjeho určením pro přenášení či zavěšování elektrického nářadí nebo kvytahování zástrč- ky ze zásuvky. Udržujte připojovací vedení vdostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozená nebo zapletená při- pojovací vedení zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete selektrickým nářadím venku, používejte pouze taková prodlužovací vedení, jež jsou schválena i pro venkovní použití. Používáním prodlužovacího vedení vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem. f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte prou- dový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.

a) Buďte neustále pozorní, sledujte své počínání a kpráci selektrickým nářadím přistupujte srozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při použí- vání elektrického nářadí může způsobit vážná zranění. b) N oste osobní ochranné prostředky a vždy iochranné brýle. Nošením osobních ochran- ných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochran- ná přilba nebo ochrana sluchu, a to vzávislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění. c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujis- těte se, zda je vypnuté. Pokud máte při přená- šení elektrického nářadí prst na spínači, nebo pokud do sítě zapojíte již zapnuté elektrické nářadí, může dojít kúrazu. d) Předtím, než elektrické nářadí zapnete, odstraňte nastavovací nástroje nebo šroubo- váky. Pokud se nástroj nebo šroubovák nachází votáčející se části elektrického nářadí, může to vést kezraněním. e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí vneočekávaných situacích lépe kontro- lovat. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy a oděv udržujte vbezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny. g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, potom se tato musí připojit a správně použít. Použitím odsávání prachu se může snížit ohrožení prachem. h) Nenechte se ukonejšit falešným bezpečím a neopomíjejte bezpečnostní předpisy pro elektrická nářadí, i když elektrické nářadí po opakovaném použití již znáte. Nepozorná manipulace může způsobit v zlomku sekundy vážná zranění.PSBSA 20-Li B2 CZ │ 75 ■

4. Manipulace s elektrickým nářadím

a jeho použití a) Elektrické nářadí nepřetěžujte. Pro práci po- užívejte elektrické nářadí vhodné k danému účelu. Svhodným elektrickým nářadím se Vám bude vuvedeném výkonovém rozsahu pracovat lépe a bezpečněji. b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit. c) Před nastavováním přístroje, výměnou dílů vsazeného nástroje nebo odložením elektric- kého nářadí, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí. d) Nepoužívaná elektrická nářadí udržujte mimo dosah dětí. Nedovolte používat elektrické nářadí osobám, které sním nejsou obeznáme- ny nebo které nečetly tento návod. Elektrická nářadí jsou nebezpečná, pokud je používají nezkušené osoby.

Údržbu elektrických nářadí a vsazeného ná- stroje vykonávejte pečlivě. Zkontrolujte, zda jsou vpořádku pohyblivé části přístroje a zda nejsou sevřené, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkč- nost elektrického nářadí omezena. Poškozené části elektrického nářadí nechte před jeho použitím opravit. Řada úrazů má svou příčinu ve špatné údržbě elektrických nářadí. f) Řezné nástroje udržujte vostrém a čistém stavu. Pečlivě udržované řezné nástroje sos- trými řeznými hranami se méně zasekávají a snáze se vedou. g) Elektrické nářadí, příslušenství, vsazené ná- stroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrických ná- řadí kjiným než určeným účelům může vést ke vzniku nebezpečných situací. h) Udržujte rukojeti a plochy rukojetí suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a plochy rukojetí neumožňují bezpečnou obsluhu a kontro- lu elektrického nářadí vneočekávaných situacích.

5. Manipulace s akumulátorovým

nářadím a jeho použití a) Akumulátory nabíjejte pouzenabíječkami doporučenými výrobcem. Unabíječky, která je určena pro určitý typ akumulátorů, hrozí ne- bezpečí vzniku požáru, je-li používána sjinými akumulátory. b) V elektrickém nářadí používejte jen akumulá- tory pro ně určené. Používání jiných akumulá- torů může způsobit zranění a požár. c) Nepoužívaný akumulátor udržujte vdostateč- né vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů a jiných drob- ných kovových předmětů, které mohou způ- sobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může způsobit popáleniny nebo požár. d) Při nesprávném použití může zakumulátoru vytéct kapalina. Zabraňte kontaktu skapa- linou akumulátoru. Při náhodném kontaktu opláchněte zasažené místo vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina unikající zakumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte poškozený nebo upravený aku- mulátor. Poškozené nebo upravené akumuláto- ry mohou reagovat nepředvídatelně a způsobit požár, výbuch nebo zranění. f) Akumulátor nevystavujte ohni nebo příliš vysokým teplotám. Oheň nebo teploty nad 130 °C (265 °F) mohou způsobit výbuch. g) Dodržujte všechny pokyny k nabíjení a aku- mulátor nebo akumulátorový nástroj nikdy nenabíjejte mimo teplotní rozsah uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný rozsah teplot může vést ke zničení akumulátoru a zvýšit nebezpečí požáru.PSBSA 20-Li B2 ■ 76 │ CZ POZOR! NEBEZPEČÍ VÝBUCHU! Nikdy nenabíjejte baterie, které nejsou určeny knabíjení. Chraňte akumulátor před horkem, např. také před dlouhodobým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu.

a) Nechte elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte pouze originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí. b) Nikdy neprovádějte údržbu upoškozených akumulátorů. Veškerou údržbu akumulátorů by měl provádět jen výrobce nebo autorizovaný zákaznický servis. Bezpečnostní pokyny pro vrtačky Bezpečnostní pokyny pro všechny práce ■ Při příklepovém vrtání noste ochranu sluchu. Působení hluku může vést ke ztrátě sluchu. ■ Používejte přídavnou rukojeť. Ztráta kontroly může vést ke zraněním. ■ Při práci, u které by mohlo dojít ke kontaktu výměnného nástroje se skrytými vodiči nebo s vlastním přívodním kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může přenést napětí i na kovové díly přístroje, což může vést k zásahu elektrickým proudem. ■ Zachyťte veškerý příp. nahromaděný prach např. vysavačem. Bezpečnostní pokyny při použití dlouhých vrtáků ■ V žádném případě nepracujte s vyšší rych- lostí, než je maximálně povolená rychlost vrtáku. Při vyšších otáčkách se může vrták snad- no ohýbat, pokud není při otáčení v kontaktu s obrobkem. To může způsobit zranění. ■ S vrtáním začněte vždy při nízkých otáčkách, jakmile má vrták kontakt s obrobkem. Při vyšších otáčkách se může vrták snadno ohýbat, pokud není při otáčení v kontaktu s obrobkem. To může způsobit zranění. ■ Nevyvíjejte nadměrný tlak, tlak musí působit pouze v podélném směru k vrtáku. Vrtáky se mohou ohnout a zlomit nebo mohou mít za následek ztrátu kontroly a způsobit zranění. Originální příslušenství / originální přídavná zařízení ■ Používejte pouze příslušenství a přídavná zaří- zení uvedená v návodu k obsluze, resp. taková, jejichž upínání je s přístrojem kompatibilní. VÝSTRAHA! ■ Nepoužívejte příslušenství, které nebylo doporučeno firmou PARKSIDE. To může vést k úrazu elektrickým proudem a požáru. Bezpečnostní pokyny pro nabíječky ■ Děti starší 8let a osoby some- zenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalos- tí mohou používat tento přístroj, avšak pouze tehdy, pokud jsou pod dohledem nebo pokud byly poučeny obezpečném používá- ní přístroje a pokud porozuměly ztoho vyplývajícímu nebezpečí. Děti si nesmí spřístrojem hrát. Čištění a uživatelskou údržbu ne- smí provádět děti bez dozoru.PSBSA 20-Li B2 CZ │ 77 ■ ■ Pokud se připojovací kabel toho- to přístroje poškodí, musí jej vy- měnit výrobce, jeho zákaznický servis nebo obdobně kvalifikova- ná osoba, aby se tak zabránilo nebezpečím. Nabíječka je vhodná pouze pro provoz ve vnitřních prostorách. VÝSTRAHA! ■ Pokud se připojovací kabel tohoto přístroje poškodí, musí jej vyměnit výrobce, jeho zá- kaznický servis nebo obdobně kvalifikovaná osoba, aby se tak zabránilo nebezpečím. POZOR! ► Tato nabíječka může nabíjet pouze následují- cí baterie: PAP 20 A1 / PAP 20 A2 / PAP 20 A3. ► Aktuální seznam kompatibility akumulátorů naleznete na adrese www.lidl.de/akku. Před uvedením do provozu Nabíjení akumulátoru (viz obr.A) VÝSTRAHA! ► Než akumulátor vytáhnete znabíječky resp. ho do ní vložíte, vytáhněte vždy zástrčku ze sítě. UPOZORNĚNÍ ► Akumulátor nikdy nenabíjejte, je-li okolní teplota nižší než 10°C nebo vyšší než 40°C. Pokud je nutné lithium-iontový akumulátor skladovat po delší dobu, musí se pravidelně kontrolovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Skladujte v chladu a suchu, při okolní teplotě mezi 0°C a 50°C. ♦ Zastrčte akumulátor do rychlonabíječky (viz obr.A). ♦ Zastrčte síťovou zástrčku do zásuvky. LED kontrolka svítí červeně. ♦ Zelená LED kontrolka signalizuje, že je na- bíjení ukončené a akumulátor je připravený kpoužití. POZOR! ♦ Jestliže bliká červená kontrolka LED , pak je akumulátor přehřátý a nelze jej nabíjet. ♦ Jestliže blikají společně červená a zelená kont- rolka LED , pak je akumulátor vadný. ♦ Zasuňte akumulátor do přístroje. ♦ Mezi nabíjeními následujícími po sobě vypněte nabíječku alespoň na 15minut. Vytáhněte síťo- vou zástrčku ze zásuvky. Vložení akumulátoru do přístroje/ jeho vyjmutí zpřístroje Vložení akumulátoru: ♦ Uveďte přepínač směru otáčení do střední polohy (zablokování). Zasuňte akumulátor do držadla. Vyjmutí akumulátoru: ♦ Stiskněte tlačítko pro uvolnění akumulátoru a vyjměte akumulátor. Kontrola stavu akumulátoru ♦ Pro kontrolu stavu akumulátoru stiskněte tlačítko stavu akumulátoru (viz také hlavní obrázek). Stav resp. zbývající výkon se na LED displeji akumulátoru zobrazí takto: ČERVENÁ/ORANŽOVÁ/ZELENÁ = maximální nabití ČERVENÁ/ORANŽOVÁ=průměrné nabití ČERVENÁ=slabé nabití– nabít akumulátor Montáž přídavné rukojeti ♦ Zašroubujte přídavnou rukojeť vzávislosti na způsobu práce na pravé nebo levé straně přístroje. Výměna nástroje Váš akumulátorový rázový vrtací šroubovák má plně automatickou aretaci vřetena . Je-li motor vklidovém stavu, větev pohonu se auto- maticky zablokuje, takže sklíčidlo můžete otevřít otáčením . Po vložení požadovaného nástroje a pevném utažení sklíčidla můžete okamžitě pokračovat vpráci. Aretace vřetena se automaticky uvolní spuštěním motoru (stisknutí spínače/vypína-

).PSBSA 20-Li B2 ■ 78 │ CZ Předvolba krouticího momentu/ volba provozního režimu Krouticí moment můžete nastavit pomocí předvolby krouticího momentu nebo volit mezi vrtacím stupněm a rázovým stupněm . ♦ Pro malé šrouby, resp. měkké materiály zvolte nízký stupeň. ♦ Pro velké šrouby, tvrdé materiály, resp. při vy- šroubovávání šroubů zvolte vysoký stupeň. ♦ Uvrtacích prací zvolte vrtací stupeň nastavením předvolby krouticího momentu do polohy

♦ U příklepových vrtacích prací zvolte příklepový stupeň nastavením předvolby krouticího momen- tu do polohy. Dvourychlostní převod VÝSTRAHA! ► Přepínač rychlosti aktivujte pouze vkli- dovém stavu přístroje. Jinak hrozí poškození přístroje. Vprvní rychlosti (přepínač rychlosti vpoloze: 1) dosáhnete otáček cca 440ot./min.

a vysokého krouticího momentu. Toto nastavení je vhodné pro veškeré šroubovací práce, ale i pro použití příslu- šenství. Ve druhé rychlosti (přepínač rychlosti vpoloze: 2) dosáhnete otáček cca 1650min.

pro provádění vrtacích prací. Uvedení do provozu Zapnutí/vypnutí Zapnutí: ♦ Kuvedení přístroje do provozu stiskněte spínač/ vypínač a podržte jej stisknutý. Pracovní LED světlo se rozsvítí při lehkém nebo úplném stisknutí zapínače/vypínače

Umožňuje tak osvětlení pracovního prostoru při nepříznivých světelných poměrech. Vypnutí: ♦ Kvypnutí přístroje uvolněte spínač/vypínač

Nastavení otáček Lehké stisknutí vypínače má za následek snížení počtu otáček. Se zesilujícím stiskem se počet otá- ček zvyšuje. UPOZORNĚNÍ ► Integrovaná motorová brzda umožňuje rychlé zastavení. Přepínání směru otáčení ♦ Směr otáčení změníte stisknutím přepínače smě- ru otáčení směrem doprava, resp. doleva. Tipy a triky Tip! Tak se zachováte správně. ♦ Před použitím zkontrolujte, zda je šroub, resp. vrtací vložka správně umístěna, tzn. zda sedí uprostřed sklíčidla. ♦ Na šroubovacích bitech jsou vyznačeny jejich rozměry a tvar. Nejste-li si jisti, nejdříve vyzkou- šejte, zda je bit umístěn ve šroubovací hlavě bez vůle. Krouticí moment: ♦ Malé šrouby/bity se mohou poškodit, pokud nastavíte příliš vysoký krouticí moment, resp. příliš vysoké otáčky.PSBSA 20-Li B2 CZ │ 79 ■ Tvrdé šroubování (do kovu): ♦ Obzvláště vysoké krouticí momenty vznikají např. ukovových šroubových spojů při použití nástavců nástrčných klíčů. Zvolte nižší otáčky. Měkké šroubování (např. do měkkého dřeva): ♦ Izde šroubujte snízkými otáčkami, aby se nepoškodily např. dřevěné povrchy při kontaktu shlavou šroubu zkovu. Použijte záhlubník. Při vrtání do dřeva, kovů a jiných materiálů bezpodmínečně dodržujte: ♦ Umalého průměru vrtáku používejte vysoké otáčky a uvelkého průměru vrtáku nízké otáčky. ♦ Utvrdých materiálů volte nízké otáčky, uměkké- ho materiálu vysoké otáčky. ♦ Označte místo, do kterého se má vrtat, pomocí důlčíku nebo hřebíku. Pro navrtávání zvolte nízké otáčky. ♦ Rotující vrták několikrát vytáhněte zvrtaného otvoru, abyste odstranili třísky nebo vrtnou moučku a otvor uvolnili. Vrtání do kovu: ♦ Použijte vrták do kovu (HSS). Chcete-li dosáhnout nejlepších výsledků, měli byste vrták chladit olejem. Vrták do kovu lze použít ikvrtání do plastu. Nejdříve proveďte předvrtání vrtákem sØ3mm a přibližte se kpožadovanému průměru vrtání. Vrtání do cihel: ♦ Použijte vrták do kamene ztvrdokovu. (max. doporučený průměr vrtání: Ø 15mm) Vrtání do dřeva: ♦ Použijte vrták do dřeva svycentrovanou špičkou, pro hluboké otvory použijte „spirálový vrták“, pro velké průměry vrtání Forstnerův vrták. Malé šrouby můžete do měkkého dřeva zašroubovat přímo ibez předvrtání. Údržba a čištění VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji pří- stroj vypněte a vyjměte akumulátor. Akumulátorový rázový vrtací šroubovák nevyžadu- je údržbu. ■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv. ■ Do přístroje se nesmí dostat žádné kapaliny. ■ Kčištění povrchu používejte suchý hadřík. Ni- kdy nepoužívejte benzin, rozpouštědla nebo čisticí prostředky, které narušují umělou hmotu. ■ Pokud je nutné lithium-iontový akumulátor skla- dovat po delší dobu, musí se pravidelně kontro- lovat stav jeho nabití. Optimální stav nabití je mezi 50% a 80%. Optimální skladovací klima je chladné a suché. UPOZORNĚNÍ ► Neuvedené náhradní díly (jako např. uhlíkové kartáče, spínače) můžete objednat přes naši servisní a poradenskou linku. Záruka společnosti Kompernass Handels GmbH Vážená zákaznice, vážený zákazníku, na tento přístroj získáváte záruku v trvání 3let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvede- nou zárukou. Záruční podmínky Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz okoupi. Pokud se do tří let od data zakoupení tohoto výrob- ku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříle- té lhůty předložen vadný přístroj a doklad okoupi (pokladní doklad) a stručně se popíše, včem závada spočívá a kdy se vyskytla.PSBSA 20-Li B2 ■ 80 │ CZ Vztahuje-li se na závadu naše záruka, obdržíte zpět buď opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba. Záruční doba a zákonné nároky vyplývající ze závad Záručním plněním se záruční doba neprodlužuje. To platí ipro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění. Rozsah záruky Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače, akumulátory nebo díly, které jsou vyrobeny ze skla. Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu kob- sluze. Účelům použití a úkonům, které se v návodu kobsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout. Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodbor- ném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají. Vyřízení v případě záruky Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů: ■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např.IAN12345) jako doklad o koupi. ■ Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku. ■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem. ■ Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (poklad- ní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poš- tovného na adresu, kterou Vám oznámí servis. Na webových stránkách www.lidl-service.com si můžete stáhn- out tyto a mnoho dalších příruček, videí o výrobku a instalační software. Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN)123456 otevřít svůj návod k obsluze.PSBSA 20-Li B2 CZ │ 81 ■ Servis VÝSTRAHA! ► Nechte své přístroje opravit vservisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje. ► Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Tím se zajistí, že zůstane zachována bezpečnost přístroje. Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz IAN 326367_1904 Dovozce Dbejte prosím na to, že následující adresa není ad- resou servisu. Kontaktujte nejprve uvedený servis.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM NĚMECKO www.kompernass.com Likvidace Obal se skládá zekologických materiálů, které lze zlikvidovat vkomunálních sběr- ných recyklačních dvorech. Nevyhazujte elektrická nářadí do domovního odpadu! Vsouladu sevropskou směrnicí č. 2012/19/EU musí být opotřebovaná elektrická nářadí shroma- žďována odděleně a odevzdána kekologické recyklaci. Akumulátory nevyhazujte do domov- ního odpadu! Akumulátor se před likvidací musí vyjmout zpřístroje. Vadné nebo staré akumulátory se musí recyklovat podle směrnice č. 2006/66/EC. Akumulátor a/ nebo přístroj odevzdejte do příslušných sběren. Omožnostech likvidace nefunkčního elektrického nářadí/akumulátorů se informujte usvého obecní- ho či městského úřadu. Balení zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby je roztřiďte odděleně. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: Plasty, 20–22: Papír a lepenka, 80–98: Kompozitní materiály. Informace omožnostech likvidace vysloužilého výrobku Vám podá správa Vašeho obecního nebo městského úřadu. Výrobek je recyklovatelný, podléhá rozšířené odpovědnosti výrobce a je shromažďován odděleně.PSBSA 20-Li B2 ■ 82 │ CZ Překlad originálu prohlášení o shodě My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND/NĚMECKO, prohlašujeme, že tento výrobek je ve shodě snásledujícími normami, normativními dokumenty a směrnicemi ES: Směrnice ostrojních zařízeních (2006 / 42 / EC) Směrnice ES o nízkém napětí (2014 / 35 / EU) (pouze nabíječka) Směrnice oelektromagnetické kompatibilitě (2014 / 30 / EU) Směrnice oomezení používání nebezpečných látek (RoHS) (2011 / 65 / EU)*

• Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsán předmět prohlášení je v souladu spředpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady ze dne

8. června 2011 oomezení používání určitých nebezpečných látek velektrických a elektronických

• zařízeních. Použité harmonizované normy: EN 62841-1:2015 EN 62841-2-1:2018 EN 55014-1:2017 EN 55014-2:2015 EN 60335-2-29:2004/A2:2010 EN 60335-1:2012/A13:2017 EN 62233:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 50581:2012 Typ/označení přístroje: Aku příklepová vrtačka – s akumulátorem PSBSA 20-Li B2 Rok výroby: 08 - 2019 Sériové číslo: IAN 326367_1904 Bochum, 16.08.2019 Semi Uguzlu - manažer kvality - Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.PSBSA 20-Li B2 CZ │ 83 ■ Objednávka náhradního akumulátoru Chcete-li si pro přístroj objednat náhradní akumulátor, můžete to pohodlně vyřídit přes internet na adrese www.kompernass.com nebo telefonicky. Tento výrobek by mohl být vzhledem komezenému množství na skladě vkrátkém čase vyprodán. UPOZORNĚNÍ ► Objednávání náhradních dílů nelze vněkterých zemích provést online. Vtakovém případě kontaktujte servisní poradenskou linku. Telefonická objednávka Servis Česko Tel.: 800143873 E-Mail: kompernass@lidl.cz Aby bylo zaručeno rychlé zpracování Vaší objednávky, připravte si prosím pro všechny dotazy číslo výrobku (např. IAN 326367). Číslo výrobku naleznete na typovém štítku nebo na titulním listu tohoto návodu.PSBSA 20-Li B2 ■ 84 │ CZPSBSA 20-Li B2 SK │ 85 ■ Obsah Úvod p. 86
