BRUGSANVISNING PTBM 400 A1 PARKSIDE

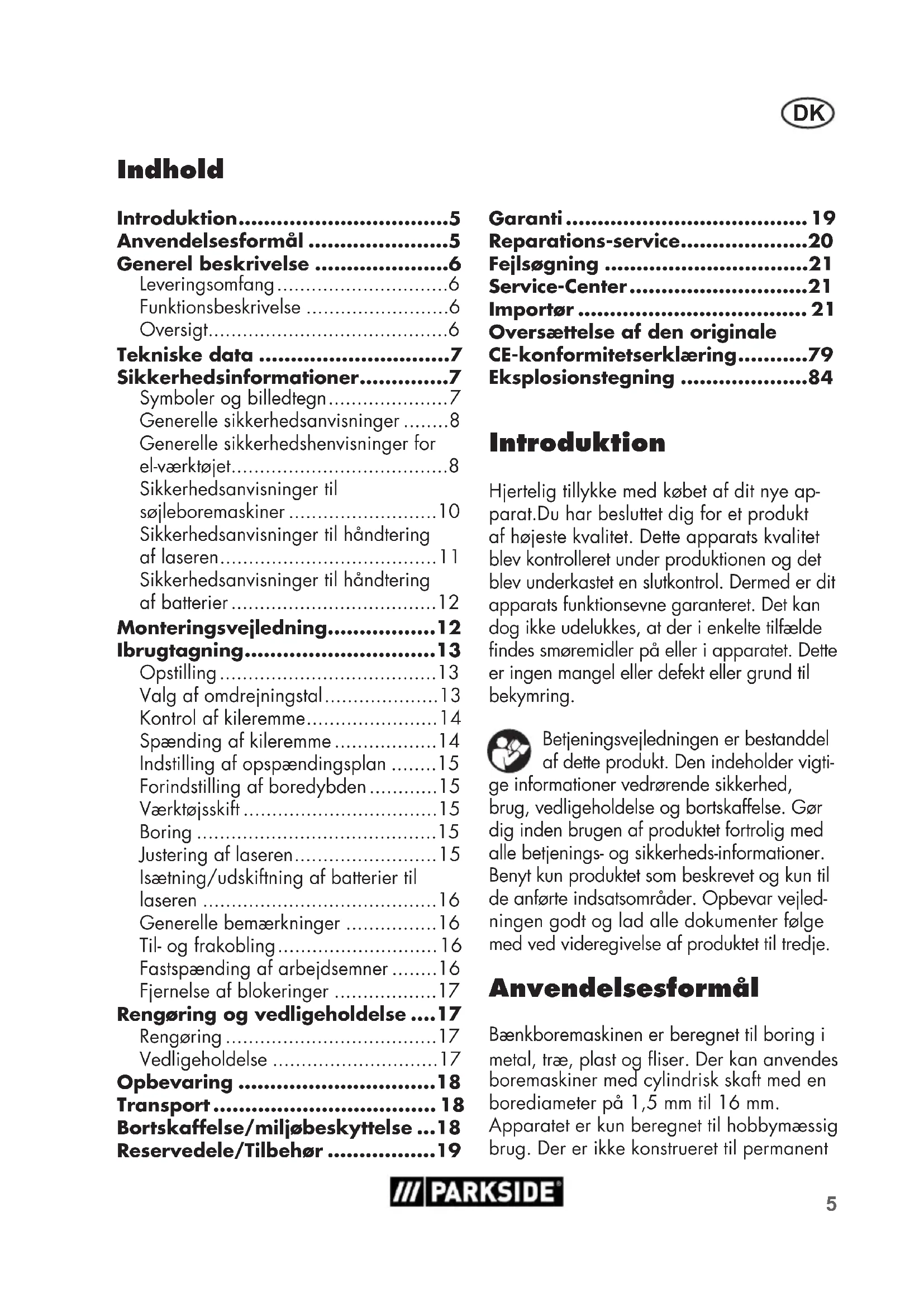

• Indhold Introduktion p. 5
• Anvendelsesformål p. 5
• Generel beskrivelse p. 6
• Leveringsomfang p. 6
• Funktionsbeskrivelse p. 6
• Oversigt p. 6
• Tekniske data p. 7
• Sikkerhedsinformationer p. 7
• Symboler og billedtegn p. 7
• Generelle sikkerhedsanvisninger p. 8
• Generelle sikkerhedshenvisninger for el-værktøjet p. 8
• Sikkerhedsanvisninger til søjleboremaskiner p. 10
• Sikkerhedsanvisninger til håndtering af laseren p. 11
• Sikkerhedsanvisninger til håndtering af batterier p. 12
• Monteringsvejledning p. 12
• Ibrugtagning p. 13
• Opstilling p. 13
• Valg af omdrejningstal p. 13
• Kontrol af kileremme p. 14
• Spænding af kileremme p. 14
• Indstilling af opspændingsplan p. 15
• Forindstilling af boredybden p. 15
• Værktøjsskift p. 15
• Boring p. 15
• Justering af laseren p. 15
• Isætning/udskiftning af batterier til laseren p. 16
• Generelle bemærkninger p. 16
• Til- og frakobling p. 16
• Fastspænding af arbejdsemner p. 16
• Fjernelse af blokeringer p. 17
• Rengøring og vedligeholdelse p. 17
• Rengøring p. 17
• Vedligeholdelse p. 17
• Opbevaring p. 18
• Transport p. 18
• Bortskaffelse/miljøbeskyttelse p. 18
• Reservedele/Tilbehør p. 19
• Oversættelse af den originale CE-konformitetserklæring p. 79
• Eksplosionstegning p. 84
• Introduktion Hjertelig tillykke med købet af dit nye ap- parat.Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret under produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funktionsevne garanteret. Det kan dog ikke udelukkes, at der i enkelte tilfælde ndes smøremidler på eller i apparatet. Dette er ingen mangel eller defekt eller grund til bekymring. Betjeningsvejledningen er bestanddel af dette produkt. Den indeholder vigti- ge informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betjenings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejled- ningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje. Anvendelsesformål Bænkboremaskinen er beregnet til boring i metal, træ, plast og iser. Der kan anvendes boremaskiner med cylindrisk skaft med en borediameter på 1,5 mm til 16 mm. Apparatet er kun beregnet til hobbymæssig brug. Der er ikke konstrueret til permanent Garanti p. 19
• Reparations-service p. 20
• Fejlsøgning p. 21
• Service-Center p. 21
• Importør p. 216

erhvervsmæssig brug. Apparatet er ikke beregnet til at blive brugt af personer un- der 16 år. Unge over 16 år må kun anven- de apparatet under opsyn. Producenten påtager sig intet ansvar for skader, der forårsages på grund af ukor- rekt brug eller forkert betjening. Generel beskrivelse Illustrationerne nder du på de forreste og bagerste foldesider. Leveringsomfang Kontrollér indholdet ved udpakningen af maskinen. Bortskaf indpakningsmaterialet forskriftsmæssigt. - Bundplade - Opspændingsplan - Søjlerør - Motorenhed - 3 boreløftearme - Beskyttelsesanordning - Dybdeanslag - Borepatronnøgle - Unbrakonøgle - Skruestik - 2 x 1,5 V batterier, størrelse AAA - Monteringsmateriale - Betjeningsvejledning Funktionsbeskrivelse Betjeningsdelenes funktion forklares i de efterfølgende beskrivelser. Oversigt

1 Slukknap 2 Tændknap 3 Motorafdækning 4 Borepatron 5 Nødafbryder 6 Beskyttelsesanordning 7 Borespindel 8 Låseskrue til dybdeanslag 9 Manuel spindelføring med 3 boreløftearme 10 Holder til borepatronnøgle og unbrakonøgle 11 Låseskrue til motorafdækning 12 Låseskrue til dybdeanslag 13 Motorenhed 14 Søjlerør 15 Knebelskrue 16 3 monteringsskruer 17 Bundplade 18 Vinkelskala 19 Låseskrue til opspændingsplanets hældning 20 Opspændingsplan 21 Dybdeanslag med skala 22 Monteringsskruer til skruestikken 23 Skruestik 24 Spændebakker 25 Unbrakonøgle 26 Borepatronnøgle 27 Klemskruerne til motorenhed

Klemskrue til beskyttelsesanordning

34 Lasers tænd-/sluk-kontakt 35 Lasers regulator

• Efter uafbrudt drift i 15 minutter følger en drifts-pause, indtil apparatets temperatur afviger mindre end 2 K (2°C) fra rumtemperaturen. Støj- og vibrationsværdier blev målt i hen- hold til de angivne standarder og bestem- melser i overensstemmelseserklæringen. Den anførte svingningsemissionsværdi blev målt iht. en standardiseret prøvemetode og kan anvendes til sammenligning af et el-værktøj med et andet. Den anførte svingningsemissionsværdi kan også anvendes til en indledende vurdering af afbrydelsen. Advarsel: Svingningsemissions- værdien kan adskille sig fra den angivne værdi under brugen af el-værktøjet, afhængig af den måde som værktøjet bruges på. Forsøg at holde belastningen så lav som mulig pga. vibrationer. En måde at reducere vibrationsbelast- ningen på er at begrænse arbejdsti- den. Her er det nødvendigt at tage hensyn til alle dele af driftscyklus- sen (f.eks. tider, hvor elværktøjet er slukket og tider, hvor det ganske vist er tændt, men kører uden belast- ning). Sikkerhedsinformationer OBS! Ved brug af elværktøjer skal man til beskyttelse mod elektrisk stød, kvæstelser og brandfare være opmærksom på følgende principiel- le sikkerhedsforanstaltninger. Læs disse anvisninger opmærksomt igennem før ibrugtagning, og op- bevar denne betjeningsvejledning på et sikkert sted. Symboler og billedtegn Symboler på maskinen: Advarsel! Fare pga. elektrisk stød! Tag strøms- tikket ud af stikdåsen før vedlgehol- delses- eller reparationsarbejder. Læs betjeningsvejledningen Bær høreværn Bær beskyttelsesbriller.8

Generelle sikkerhedsanvisninger OBS! Ved brug af el-værktøjer skal man til beskyttelse mod elektrisk stød, kvæstelses- og brandfare være opmærksom på følgende principiel- le sikkerhedsforanstaltninger: Der er fare for tilskadekomst! Generelle sikkerhedshenvisninger for el-værktøjet ADVARSEL! Læs alle sikkerheds- informationer og anvisninger. Forsømmelighed ved overholdelse af sikkerhedsinformationer og anvis- ninger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinformati- oner og anvisninger. Det i sikkerhedsinformationerne anvendte ud- tryk “el-værktøj” vedrører netdrevne el-værk- tøjer (med forsyningskabel) og akku-drevne el-værktøjer (uden forsyningskabel). Sikkert arbejde:

• Hold orden i dit arbejdsområde. Uorden i arbejdsområdet kan medføre ulykker.

• Vær opmærksom på påvirknin- ger fra omgivelserne. - Udsæt ikke elværktøjer for regn. Brug ikke elværktøjer i fugtige eller våde om- givelser. Indtrængning af vand i et el- værktøj øger risikoen for elektrisk stød. - Sørg for en god belysning på arbejds- pladsen. - Benyt ikke elværktøjer, hvor der er brand- eller eksplosionsfare. El-værktøj kan slå gnister, som kan antænde støvet eller dampene. Langt hår må ikke bæres åbent. An- vend et hårnet. Bær ingen handsker. OBS! Risiko for kvæstelser på grund af roterende dele! OBS! Varm overade. Der er risiko for forbrændinger. Apparater må ikke bortskaffes med husholdningsaffald. OBS! - Laserstråling Kig ikke ind i strålen! Laser klasse 2 Symboler i vejledningen Faresymboler med oplysnin- ger om forebyggelse af per- son- eller materielle skader. Påbudstegn med oplysninger om forebyggelse af skader. Tilslut apparatet til netspændingen. Tag strømstikket ud. Henvisningstegn med informationer om bedre håndtering af udstyret. Stål Træ9

• Beskyt dig mod elektrisk stød. Undgå at berøre dele med jordforbin- delse (fx rør, radiatorer, komfurer, køle- aggregater).

• Hold andre personer væk. Lad ikke andre personer især børn, berøre elværktøjet eller kablet. Hold dem væk fra dit arbejdsområde

• Opbevar ubenyttede elværktøjer sikkert. Ubenyttede elværktøjer bør opbevares på et tørt, højtliggende eller aåst sted, uden for børns rækkevidde.

• Overbelast ikke elværktøjet. Du arbejder bedre og mere sikkert in- den for det anførte ydelsesområde. - Anvend ingen ydelsessvage maskiner til svære arbejder. - Benyt ikke dit elværktøj til formål, hvortil det ikke er beregnet. Benyt fx ikke en rundsav til savning af grene eller brændestykker.

• Bær egnet beklædning. - Bær ikke løsthængende tøj eller smykker, da disse kan indfanges af de bevægelige dele. - Ved udendørsarbejde anbefales det at bruge skridsikkert skotøj. - Brug et hårnet ved langt hår. Tag herved hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andre end de fastsatte formål kan medføre farlige situationer.

• Benyt sikkerhedsudstyr. - Brug en beskyttelsesbrille. Ved igno- rering kan der opstå øjenskader som følge af gnister eller slibepartikler. - Brug et åndedrætsværn ved støvpro- ducerende arbejder.

• Tilslut støvudsugningsudstyr. Hvis der kan tilsluttes støvudsugnings- og op- samleanordninger, skal du kontrollere, at disse er tilsluttede og at de bruges rigtigt.

• Brug ikke kablet til formål, hvor- til det ikke er beregnet. Benyt ikke kablet til at trække stikket ud af stikdå- sen med. Beskyt kablet mod varme, olie og skarpe kanter.

• Sørg for, at emnet er fastspændt. Benyt spændeanordninger eller en skruestik til fastholdelse af emnet. Såle- des fastholdes det bedre end i hånden.

• Undgå abnorme holdninger. Sørg for at stå sikkert og hold altid balancen. Det gør det lettere at kontrollere el-værk- tøjet i uventede situationer.

Plej dine værktøjer godt. Mange ulyk- ker skyldes dårligt vedligeholdte maskiner. - Hold skæreværktøjer rene og skarpe, for at kunne arbejde bedre og mere sikkert. - Overhold anvisningerne om smøring og værktøjsskift. - Kontrollér regelmæssigt elværktøjets tilslutningskabel og lad det udskifte af en autoriseret fagmand, hvis det er beskadiget. - Kontrollér regelmæssigt forlængerkablet og udskift det, hvis det er beskadiget. - Hold håndtagene tørre, rene og fri for olie og fedt.

• Træk stikket ud af stikdåsen når elværktøjet ikke bruges, inden vedlige- holdelse og ved værktøjsskift. Denne sikkerhedsforanstaltning forhin- drer utilsigtet start af el-værktøjet.

• Efterlad ikke værktøjsnøgler i værktøjet. Kontrollér inden du tæn- der, at nøgle og indstillingsværktøjer er fjernet.Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, kan dette medføre personskader.

• Undgå utilsigtet start. Sørg for, at elværktøjets afbryder er slukket når stik- kes sættes i stikdåsen.

• Brug af forlængerkabler uden- dørs. Udendørs må der kun bruges dertil godkendte og tilsvarende mærke- de forlængerkabler.10

• Det er vigtigt at være opmærk- som, se hvad man laver og bru- ge el-værktøjet fornuftigt. Brug aldrig el-værktøjet hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktø- jet kan medføre alvorlige personskader.

• Kontrollér elværktøjet for eventu- elle beskadigelser. Dermed sikrer man sik at el-værktøjets sikkerhed opretholdes. - Inden elværktøjet må bruges igen, skal det undersøges omhyggelig om beskyttelsesanordninger eller let beskadigede dele fungerer korrekt og formålsbestemt. - Kontrollér, om bevægelige dele fun- gerer korrekt og ikke sidder fast eller om dele er beskadiget. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser, for at garantere en korrekt brug. - Beskadigede beskyttelsesanordninger skal repareres eller udskiftes formåls- bestemt på et autoriseret værksted, såfremt der ikke står andet i vejled- ningen. - Beskadigede afbrydere skal udskiftes på et kundeserviceværksted. - Benyt ikke elværktøjer, hvor afbryde- ren ikke lader sig tænde- og slukke. Der er fare for tilskadekomst.

• OBS! Brug af andre værktøjer og andet tilbehør kan medføre kvæstelser.

• Lad dit elværktøj reparere af en elektriker. Dette elværktøj svarer til de relevante sikkerhedsbestemmelser. Reparationer må udføres på et special- værksted, hvor der benyttes originale reservedele; da der ellers kan opstå risici for brugeren.

• Hvis dette apparats tilslutningsled- ning bliver beskadiget, skal den udskiftes med en speciel tilslut- ningsledning, der fås hos produ- centen eller dennes kundeservice. Service:

• Elværktøjet skal udelukkende kontrolleres af kvaliceret fag- personale og udelukkende repa- reres med originale reservedele. Derved garanteres det, at elværktøjets sikkerhed opretholdes. Sikkerhedsanvisninger til søjleboremaskiner

• Advarselsskilte på elværktøjet må aldrig blive ukendelige.

• Fastgør elværktøjet på et fast, plant og vandret underlag. Hvis elværktøjet kan glide eller vippe, kan ind- satsværktøjet ikke føres ensartet og sikkert.

• Hold arbejdsaden ren hen til ar- bejdsemnet, der skal bearbejdes. Borespåner og genstande med skarpe kanter kan medføre kvæstelser. Materi- aleblandinger er særligt farlige. Letme- talstøv kan brænde eller eksplodere.

• Indstil det rigtige omdrejningstal, før arbejdet påbegyndes. Om- drejningstallet skal være dimen- sioneret til borediameteren og materialet, der skal bores. Hvis omdrejningstallet er indstillet forkert, kan indsatsværktøjet sætte sig fast i arbejd- semnet.

• Før kun indsatsværktøjet mod arbejdsemnet i tændt tilstand. Der er risiko for tilbageslag, hvis indsats- værktøjet sætter sig fast i arbejdsemnet. Dette kan føre til kvæstelser.

• Bevæg ikke hænderne ind i bo- reområdet, mens elværktøjet kø- rer. Ved kontakt med indsatsværktøjet er der risiko for kvæstelser.11

• Fjern aldrig borespåner fra bo- reområdet, mens elværktøjet kører. Før altid først drivenheden til den hvilende stilling, og sluk derefter for elværktøjet.

• Fjern ikke forekommende bo- respåner med de bare hænder. Der er særligt risiko for kvæstelser i for- bindelse med varme og skarpkantede metalspåner.

• Bryd lange borespåner, idet boreprocessen afbrydes ved at dreje drejehjulet et lille stykke tilbage. Lange borespåner medfører risiko for kvæstelser.

• Hold greb tørre, rene og fri for olie og fedt. Greb med fedt eller olie er glatte og resulterer i tab af kontrollen.

• Anvend spændeanordninger til at fastspænde arbejdsemnet. Ar- bejdsemner, der er for små til at blive spændt fast, må ikke bear- bejdes. Hvis du holder arbejdsemnet med hånden, kan du ikke sikre det til- strækkeligt mod fordrejning og dermed komme til skade.

• Sluk øjeblikkeligt for elværk- tøjet, hvis indsatsværktøjet blo- kerer. Indsatsværktøjet blokerer, hvis: - elværktøjet overbelastes; - det sætter sig fast i arbejdsemnet, der skal bearbejdes.

• Rør ikke ved indsatsværktøjet efter arbejdet, før det er kølet af. Indsatsværktøjet bliver meget varmt under arbejdet.

• Undersøg regelmæssigt kablet, og få altid et beskadiget kabel repareret af en autoriseret kun- deserviceafdeling. Et beskadiget forlængerkabel skal skiftes ud. Derved garanteres det, at elværktøjets sikkerhed opretholdes.

• Opbevar elværktøjet på et sik- kert sted, når det ikke anven- des. Opbevaringsstedet skal være tørt og kunne låses af. Derved forhindres det, at elværktøjet beskadiges som følge af opbevaringen eller betjenes af uerfarne personer.

• Forlad aldrig værktøjet, før det står helt stille. Indsatsværktøjer med efterløb kan medføre kvæstelser.

• Anvend ikke elværktøjet med et beskadiget kabel. Rør ikke ved det beskadigede kabel, og af- bryd strømstikket fra lednings- nettet, hvis kablet bliver beska- diget under arbejdet. Beskadigede kabler øger risikoen for elektrisk stød.

• Apparatet er ikke egnet til bearbejdd- ning af fødevarer.

• Arbejdsemner, der er for små til at blive spændt fast, må ikke bearbejdes. Sær- ligt runde eller ujævne arbejdsemner.

• Undgå unaturlige kropsholdnin- ger. Sørg for god stabilitet og vær altid i balance.

• Sil dig foran apparatet når du arbejder ved det, så du med højre hånd kan betjene den manuelle spin- delfører med 3 borende løftearme og med venstre hånd kan betjene tænd-/ sluk-kontakten. Sikkerhedsanvisninger til håndtering af laseren – Obs: Laserstråling Kig ikke ind i strålen, Laserklasse 2 – Ret ikke laseren mod reekterende over- ader. – Mærkninger og advarselshenvisning er anbragt ved siden af den manuelle spin- delføring (9).12

Sikkerhedsanvisninger til håndtering af batterier

Vær altid opmærksom på, at batterierne indsættes med polerne i den rigtige retning (+ og –), som angivet på batteriet.

Kortslut ikke batterier.

Genoplad ikke batterier som ikke kan genoplades.

Overoplad ikke batterier!

Bland ikke gamle og nye batterier el- ler batterier af forskellig type eller fra forskellige producenter! Alle batterier i et sæt skal udskiftes på én gang.

Brugte batterier skal straks fjernes fra ap- paratet og bortskaffes på korrekt vis!

Opvarm ikke batterier!

Svejs og lod ikke direkte på batterier!

Skil ikke batterier ad!

Smid ikke batterier ind i åben ild!

Opbevar batterier uden for børns række- vidde.

Børn må ikke udskifte batterier uden opsyn!

Opbevar ikke batterier i nærheden af ild, komfurer og andre varmekilder. Læg ikke batterier i direkte sol, brug eller opbevar ikke batterier i biler ved varmt vejr.

Ubrugte batterier skal opbevares i den originale emballage og ikke i nærheden af metalgenstande. Bland ikke udpakke- de batterier og rod dem ikke sammen! Det- te kan medføre, at batterierne kortslutter og dermed forårsager skader, forbrændinger eller endda brandfare.

Tag batterier ud af apparatet, når dette ikke bruges i længere tid, med mindre det er til nødstilfælde!

Batterier, der har lækket, må ALDRIG berøres uden passende beskyttelse. Kom- mer den udløbne væske i kontakt med huden, skal du straks skylle det berørte område under rindende vand. Forhindr under alle omstændigheder, at væsken kommer i berøring med øjne og mund. Opsøg straks læge, hvis dette sker.

Batterikontakter og modkontakter i appa- ratet skal renses før batterierne sættes i. Monteringsvejledning Bænkboremaskinen leveres adskilt. Rengør først søjlerøret (14), bundpladen (17), op- spændingsplanet (20), skruestikket (23) og borepatronen (4) med en tør klud.

1. Anbring søjlerøret (14) på bundpladen

(17). Den røde markering ved foden af søj- lerøret (14) og fordybningen i bundpla- den (17) skal stemme overens. Skru søjlerøret (14) sammen med bund- pladen (17) med de tre medfølgende monteringsskruer (16). Tilspænd monte- ringsskruerne (16) med moderat styrke, så gevindet ikke rives ud af bundpladen (17).

2. Anbring opspændingsplanet (20) på

søjlerøret (14). Skyd opspændingsplanet (20) til en nedre position. Fiksér op- spændingsplanet (20) med knebelskruen (15) i en nedre position.

opspændingsplanet (20). Skru den fast på opspændingsplanet (20) med de medfølgende mon- teringsskruer (22) sammen med underlagsskiven og fjederringen i den viste rækkefølge.

Anbring motorenheden (13) på søjlerøret (14). Sikr motorenheden (13) med de to klemskruer (27) på siden med den medfølgende unbrakonøgle (25).13

spindelføringen (9). Tilspænd de tre boreløftearme med en gaf- felnøgle (Nøglevidde 6).

7. Montér laseren ved hjælp af

fastgørelsesskruen (41) på moto- renheden (13). Sørg for, at batterirummet (36) bender sig på siden med den manuelle spindelføring (9).

8. Sæt beskyttelsesanordningen (6)

på den øverste del af borespind- len (7).

9. Fiksér beskyttelsesanordningen

(6) med klemskruen (28).

10. Klap beskyttelsesanordningen

(6) op. Sæt borepatronen (4) på borespindlens (7) kegle. Sikr bo- repatronen (4) ved at slå let på borepatronspidsen et par gange. Anvend hertil en plasthammer. Ibrugtagning OBS! Fare for kvæstelser! - Sørg for at have tilstrækkelig plads til arbejdet og udsæt ikke andre personer for fare. - Før idriftsættelse skal alle afdækninger og beskyttelsesanordninger være monteret korrekt. - Træk strømstikket ud, før du foretager indstillinger på apparatet. Opstilling Opstil bænkboremaskinen på et fast under- lag. Ideelt skrues maskinen fast til underla- get. Brug de re borehuller i bundpladen (17). Valg af omdrejningstal

2. Åbn motorafdækningen (3).

4. Skyd motorenheden (13) et lille stykke

frem ved betjening af armen (33) for at aaste kileremmene (29).

Kontrol af kileremme

2. Åbn motorafdækningen (3).

3. Kontrollér kileremmenes (29) spænding.

4. Kileremmene (29) er spændt korrekt,

6. Luk motorafdækningen (3). Tilspænd

låseskruen til motorafdækningen (11). Spænding af kileremme

2. Åbn motorafdækningen (3).

31) Pos. Omdrejningstal [1/min] Pos. Omdrejningstal [1/min] Pos. Omdrejningstal [1/min] 1 D - I 500 4 D - III 830 7 B - III 1600 2 D - II 680 5 B - I 980 8 A - II 2000 3 C - I 770 6 C - II 1100 9 A - III 2500 Motorafdækningen (3) er udstyret med en låsekontakt (32). Hvis ikke motorafdæk- ningen (3) er lukket korrekt, kan apparatet ikke tændes.

6. Skyd motorenheden (13) bagud ved betjening af armen (33) for at spænde kilerem-

7. Kileremmene (29) er spændt korrekt, når de kan trykkes et lille stykke ned.

8. Fastspænd igen de to låseskruer (12) til motorenheden (13).

9. Luk motorafdækningen (3). Tilspænd låseskruen til motorafdækningen (11).15

4. Skyd motorenheden (13) bagud ved

betjening af armen (33) for at spænde kileremmene (29).

5. Kileremmene (29) er spændt korrekt,

når de kan trykkes et lille stykke ned.

6. Fastspænd igen de to låseskruer (12) til

7. Luk motorafdækningen (3). Tilspænd

låseskruen til motorafdækningen (11). Indstilling af opspændingsplan

1. Løsn knebelskruen (15).

2. Skyd opspændingsplanet (20) til den

3. Drej opspændingsplanet (20) til den

4. Fiksér igen opspændingsplanet (20)

med knebelskruen (15).

5. Opspændingsplanet (20) kan også

indstilles i sin hældning. Løsn hertil lå- seskruen (19) (Nøglevidde 19) under opspændingsplanet (20). Hæld opspæn- dingsplanet (20) efter ønske op til maks. 45° til højre eller venstre. Fiksér igen opspændingsplanet (20) med låseskruen (19). Forindstilling af boredybden

1. Løsn låseskruen fra dybdeanslaget (8).

2. Sænk borespindlen (7) ned på arbejd-

semnet med det monterede værktøj.

3. Drej på skalaen, indtil den røde marke-

ringspil, der er anbragt på motorenhe- den (13), peger på skalaens nullinje.

4. Drej nu skalaen til den ønskede boredyb-

de, og spænd låseskruen (8) fast igen.

5. Før borespindlen (7) tilbage til dens ud-

gangsposition. Værktøjsskift Tag stikket ud af stikdåsen før værk- tøjsskift. Dermed forhindres det, at apparatet går i gang ved et uheld.

1. Klap beskyttelsesanordningen (6) op.

3. Tag værktøjet ud.

4. Indsæt et nyt værktøj.

5. Spænd borepatronens (4) holdebakker

med borepatronnøglen (26).

6. Fastgør igen borepatronnøglen (26) på

7. Kontrollér, at værktøjets position er cen-

8. Klap beskyttelsesanordningen (6) ned

9. Udfør en kort testkørsel for at kontrollere

borets koncentricitet. Lad under ingen omstændigheder bo- repatronnøglen (26) blive siddende. Boring

2. Drej en af boreløftearmene mod uret.

3. Borepatronen (4) sænkes.

4. Udfør boring i arbejdsemnet med pas-

sende fremføring og ønsket dybde.

5. Vær opmærksom på en eventuelt nød-

vendig spånbrydning på vej til den ønskede boredybde.

6. Før værktøjet langsomt tilbage til an-

Justering af laseren OBS! - Laserstråling. Se ikke ind i strålen. Vend hovedet væk eller luk øjnene, for at undgå at se ind i16

laserstrålen. Der er risiko for øjens- kader!

1. Bor kun en lille smule i arbejdsemnet.

Ændr ikke længere arbejdsemnets posi- tion, før laseren er indstillet.

2. Tænd for laseren med laserens tænd/

3. Indstil laserkrydset på det sted, hvor der

er boret i arbejdsemnet, ved at dreje på de to regulatorer (35).

Isætning/udskiftning af batterier til laseren

(36) ved at skyde låsemekanismen opad og åbne rummet.

3. Isæt batterierne i overensstemmelse

med polariteten, der er angivet på lå- get.

4. Luk og lås batterirummet (36).

Generelle bemærkninger Fremføring og spindelomdrejnings- tal har afgørende betydning for værktøjets levetid. - Skærehastigheden bestemmes af bore- spindlens omdrejningstal og af værk- tøjets diameter. - Derfor gælder generelt: Jo større værk- tøjsdiameteren er, desto lavere bør om- drejningstallet vælges. - Når arbejdsemnets styrke er større, skal skæretrykket være højere. - Sørg for en lettere spånbortledning ved at trække værktøjet tilbage gentagne gange. - Særligt ved dybe boringer er spånbort- ledning vanskelig. Reducér i dette tilfæl- de fremføringen og omdrejningstallet. - For at undgå en for stor slitage på værktøjsskæret skal der ved boringer med en diameter på over 8,0 mm først forbores med et værktøj med en mindre diameter. Til- og frakobling Vær opmærksom på, at spændingen for strømtilførslen stemmer overens med typeskiltet på apparatet. Tilslut apparatet til netspændingen. OBS! Klap beskyttelsesan- ordningen (6) ned, inden du tænder for maskinen. Tilkobling: Tryk på tænd-knappen (2). Frakobling: Tryk på sluk-knappen (1). Nødafbrydelse: Tryk på nødafbryderen (5) Efter aktivering af nødafbrydelsen skal nødafbryderen (5) frigives igen ved drejning. Tryk på tændknappen (2) for at starte apparatet igen. Fastspænding af arbejdsemner Der må kun bearbejdes arbejdsemner, der kan fastspændes sikkert mellem spændeb- akkerne (24). Arbejdsemnet må ikke give efter. Ellers kan der ikke tilvejebringes sik- ker spænding. Arbejdsemnet må heller ikke være for lille eller for stort.17

Fjernelse af blokeringer - Vælg principielt en tilpasset fremføring for at muliggøre en så forstyrrelsesfri spånbrydning som muligt. - Hvis værktøjet sidder fast i arbejdsem- net, skal apparatet slukkes og strømstik- ket frakobles. Drej værktøjet ved bore- patronen mod uret med et lille ryk for at bryde spånen og frigøre værktøjet igen. - Hvis der opstår et brudstykke under bearbejdningen af arbejdsemnet, skal apparatet slukkes og strømstikket frako- bles. Anvend en tang til hjælp og fjern brudstykket, så det forhindres, at det slynges ukontrolleret ud. Rengøring og vedligeholdelse Træk strømstikket ud før al indstilling, vedligeholdelse eller reparation. Arbejde, som ikke er beskre- vet i denne betjeningsvej- ledning, skal udføres af et specialværksted. Anvend kun originaldele. Lad redskabet køle af før al service- og rengøringsarbejde. Der er fare for forbrænding! Før hver brug skal apparatet kontrolleres for tydelige mangler såsom løse, slidte eller bes- kadigede dele, og at skruer eller andre dele sidder rigtigt. Udskift beskadigede dele. Rengøring Anvend ikke rengørings- eller op- løsningsmiddel. Kemiske substanser kan angribe værktøjets plastdele. Rengør aldrig værktøjet under rin- dende vand.

• Rengør værktøjet grundigt efter hver brug.

• Rengør ventilationsåbningerne og overaden af apparatet med en blød børste, en pensel eller en klud.

• Fjern eventuelt spåner, støv og snavs med en støvsuger.

• Smør de bevægelige dele regelmæs- sigt.

2. Åbn motorafdækningen (3).

ke frem ved betjening af armen (

7. Rengør lejestederne til holderen

(39+40) og smør disse med almindelig multifunktionsfedt.

8. Sæt holderen (38) og drivskiven (37)

på igen. Spænd kileremmene (

29) er spændt korrekt,

når de kan trykkes et lille stykke ned. 11.Fastspænd igen låseskruen (

13). 12.Luk motorafdækningen (3). Tilspænd lå- seskruen til motorafdækningen (

• Opbevar maskinen et tørt og støv- beskyttet sted uden for børns rækkevid- de.

• Værktøjet kan yttes af to personer over en kort distance. Over længere distan- cer skal værktøjet principielt yttes ved hjælp af en transportanordning. Transport Bær ikke bænkboremaskinen ved at holde i motorenheden. OBS! Varm overade. Der er risi- ko for forbrændinger. Transportér først maskinen, når motorenheden

13) er afkølet fuldstændigt.

Bær så vidt muligt bænkboremaskinen sammen med en anden person. Tag fat i bundpladen (

3) med den anden hånd.

Bortskaffelse/ miljøbeskyttelse Tag akku’en ud af apparatet og bortskaf apparat, akku, tilbehør og emballage mil- jørigtigt. Apparater må ikke bortskaffes med husholdningsaffald.

• Indlevér værktøjet på en genbrugssta- tion. De anvendte plast- og metaldele kan rensorteres og derefter genanven- des. Rådfør dig med vores servicecen- ter.

• Bortskaf akku’er iht. de lokale forskrifter. Aevér akku’erne på et samlested for gamle batterier, hvor de bliver tilført et miljørigtigt genbrugssystem. Henvend dig til dit lokale renovationsselskab eller til vores servicecenter.

Reservedele/Tilbehør Reservedele og tilbehør kan bestilles på www.grizzlytools-service.eu Hvis du ikke har internet, kan du også henvende dig telefonisk til vores servicecenter (se „Service-Center“, side 21). Hav de nedenfor anførte bestillingsnumre klar. Pos. Pos. Betegnelse Bestillings- Betjenings- Eksplosions- numre vejledning tegning 6 11-22 Beskyttelsesanordning, komplet 91103336 20 5-10 Opspændingsplan, komplet 91104522 1/2 44,46-51,54 Tænd-/sluk-kontakt, komplet 91104524 5 31-36 Nødafbryder 91104503 9 67,68 Boreløftearm 91104525 23 79-83 Skruestik 91103342

29 102 Kileremme, sæt 91104508 4 23 Borepatron 91104502 120,121 Hængsel Motorafdækning 91104509 8 65 Skrue til dybdebegrænser 91104506 37 Fjeder til spindeltilbageføring 91104504 26 70 Borepatronnøgle 91104510 27 52 Klemskruerne til motorenhed 91104523 14 2,4 Søjlerør 91104520 Garanti Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato. Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti. Garantibetingelser Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette pro- dukts købsdato optræde en materiale- eller fabrikationsfejl, bliver produktet – efter20

vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skriftligt beskrivel- se af defekten og hvornår den er optrådt. Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen be- gynder garantiperioden ikke forfra Garantiperiode og lovpligtige pro- duktansvarskrav Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte- de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re- parationer er omkostningspligtige. Garantiens omfang Apparatet blev produceret meget omhygge- ligt efter strenge kvalitetsretningslinjer og kon- trolleret grundigt inden det forlod fabrikken. Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en nor- mal nedslidning og derfor kan anses som sliddele (f.eks. kileremme) eller for beskadi- gelser på skrøbelige dele (f.eks.kontakter, batterier). Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt el- ler ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendel- sesformål og handlinger, som der frarådes eller advares imod i betjeningsvejlednin- gen, skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved ind- greb, der ikke er foretaget på vores autori- serede servicested, bortfalder garantien. Afvikling af et garantitilfælde For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kasse- bonen og identikationnummeret (IAN355408_2004) parat som doku- mentation for købet.

• Artikelnummeret fremgår af mærkepla- den, en indgravering.

• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceaf- deling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.

• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten be- står og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå pro- blemer med modtagelsen og ekstra om- kostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgen- de tilbehørsdele og sørg for en tilstrække- lig sikker transportemballage. Reparations-service Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores ser- vice-lial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag. Vi kan kun bearbejde apparater, der er ind- sendt tilstrækkeligt emballeret og frankeret.21

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service-lial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – ind- sendte apparater bliver ikke modtaget. Vi bortskaffer dine defekte indsendte appa- rater gratis. Service-Center

Oversættelse af den originale CE-konformitetserklæring Hermed bekræfter vi, at Søjleboremaskine af serien PTBM 500 E5 Serienummer 000001 - 093500 opfylder følgende gældende EF-direktiver i deres respektive gyldige version: 2006/42/EC • 2014/30/EU • 2011/65/EU* • (EU) 2015/863 For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationa- le standarder og regler anvendt:

Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring: Christian Frank ( Dokumentationsbefuldmægtiget ) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY

• Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elek-tronisk udstyr80
