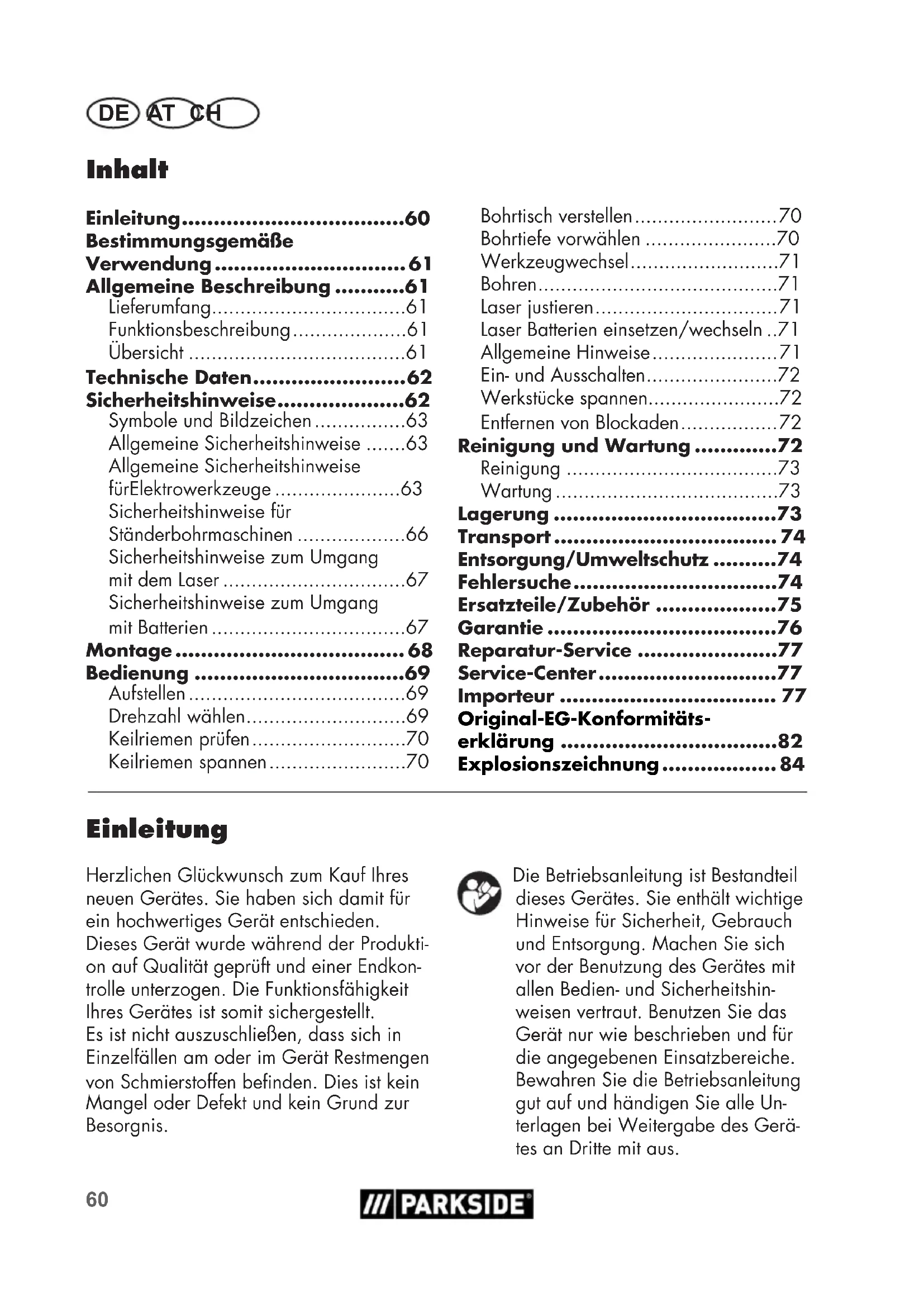

BEDIENUNGSANLEITUNG PTBM 400 A1 PARKSIDE
- Explosionszeichnung p. 84
- Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produkti- on auf Qualität geprüft und einer Endkon- trolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen benden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Bohrtisch verstellen p. 70
- Bohrtiefe vorwählen p. 70
- Werkzeugwechsel p. 71
- Bohren p. 71
- Laser justieren p. 71
- Laser Batterien einsetzen/wechseln p. 71
- Allgemeine Hinweise p. 71
- Ein- und Ausschalten p. 72
- Werkstücke spannen p. 72
- Entfernen von Blockaden p. 72
- Reinigung und Wartung p. 72
- Reinigung p. 73
- Wartung p. 73
- Lagerung p. 73
- Transport p. 74
- Entsorgung/Umweltschutz p. 74
- Fehlersuche p. 74
- Ersatzteile/Zubehör p. 75
- Garantie p. 76
- Reparatur-Service p. 77
- Service-Center p. 77
- Importeur p. 77
- Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Un- terlagen bei Weitergabe des Gerä- tes an Dritte mit aus. Aufstellen p. 69
- Drehzahl wählen p. 69
- Keilriemen prüfen p. 70
- Keilriemen spannen AT CHDE Bestimmungsgemäße Verwendung Die Tischbohrmaschine ist zum Bohren in Metall, Holz, Kunststoff und Fliesen bestimmt. Zur Verwendung können Zylin- derschaftbohrer von 1,5 mm bis 16 mm Bohrdurchmesser kommen. Das Gerät ist für den Einsatz im Heimwer- kerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist nicht zum Gebrauch durch Personen unter 16 Jahren bestimmt. Jugend liche über 16Jahre dürfen das Ge- rät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Allgemeine Beschreibung Die Abbildung der wichtigsten Funktionsteile nden Sie auf der vorderen Ausklappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. - Bodenplatte - Bohrtisch - Säulenrohr - Motoreinheit - 3 Bohrhubarme - Schutzvorrichtung - Bohrfutter - Bohrfutterschlüssel - Innensechskantschlüssel - Schraubstock - 2 x 1,5 V Batterien, Größe AAA - Montagematerial - Betriebsanleitung Funktionsbeschreibung Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht p. 7061
1 Aus-Schalter 2 Ein-Schalter 3 Getriebeabdeckung 4 Bohrfutter 5 Not-Ausschalter 6 Schutzvorrichtung 7 Bohrspindel 8 Feststellschraube Tiefenanschlag 9 Handspindelführung mit 3 Bohrhubarmen 10 Halter für Bohrfutterschlüssel und Innensechskantschlüssel 11 Verschlussschraube der Getriebeabdeckung 12 Feststellschraube Motoreinheit 13 Motoreinheit 14 Säulenrohr 15 Knebelschraube 16 3 Montageschrauben 17 Bodenplatte 18 Winkelskalierung 19 Feststellschraube Bohrtisch Neigung 20 Bohrtisch 21 Tiefenanschlag mit Skala 22 Montageschrauben fürdenSchraubstock 23 Schraubstock 24 Spannbacken 25 Innensechskantschlüssel 26 Bohrfutterschlüssel 27 Klemmschrauben Motoreinheit
28 Klemmschraube, Schutzvorrichtung
29 Keilriemen62 DE AT CH 30 spindelseitige Antriebsscheibe 31 motorseitige Antriebsscheibe 32 Verriegelungsschalter 33 Hebel für Keilriemenspannung
34 Ein-/Ausschalter des Lasers 35 Regler des Lasers
37 mittlere Antriebsscheibe 38 Aufnahme, mittlere Antriebsscheibe 39 Lagerstellen Aufnahme 40 Lagerstellen Aufnahme
41 Befestigungsschraube, Laser Technische Daten Tischbohrmaschine ..... PTBM 500 E5 Nenneingangsspannung ...230 V~, 50 Hz Leistungsaufnahme .. 500 W (S2 15 min)* Leerlaufdrehzahl (n
= 3 dB Schallleistungspegel (L
= 3 dB Schwingungswert
- Auf die ununterbrochene Betriebsdauer von 15 Minuten erfolgt eine Ruhepause, bis die Gerätetemperatur weniger als 2 K (2°C) von der Raumtemperatur abweicht. Lärm- und Vibrationswerte wurden entspre- chend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elek tro werk zeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschät- zung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elek tro- werk zeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elek tro- werk zeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung ist die Begren- zung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zei- ten, in denen das Elek tro werk zeug abgeschaltet ist, und solche, in de- nen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise ACHTUNG! Beim Gebrauch von Elek tro werk- zeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche63 AT CHDE Symbole in der Betriebsanleitung: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Gebotszeichen mit Angaben zur Verhütung von Schäden. Schließen Sie das Gerät an die Netzspannung an. Ziehen Sie den Netzstecker. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Stahl Holz Allgemeine Sicherheitshinweise Achtung! Beim Gebrauch von Elek- tro werk zeugen sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnah- men zu beachten: Es besteht die Gefahr von Verlet- zungen. Allgemeine Sicherheitshinweise für Elektro werk zeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verletzungen verursachen. Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elek tro werk zeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf. Symbole und Bildzeichen Bildzeichen auf dem Gerät: Achtung! Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Re- paraturarbeiten den Netzstecker aus der Steckdose. Betriebsanleitung lesen! Tragen Sie Gehörschutz Tragen Sie Augenschutz. Lange Haare nicht offen tragen. Benutzen Sie ein Haarnetz. Tragen Sie keine Handschuhe. Achtung! Verletzungsgefahr durch rotierende Teile! Achtung ! Heiße Oberäche. Es besteht Verbrennungsgefahr. Elektrogeräte gehören nicht in den Hausmüll. Achtung! - Laserstrahlung Nicht in den Strahl blicken! Laser Klasse 264 DE AT CH Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwende- te Begriff ,,Elek tro werk zeug” bezieht sich auf netzbetriebene Elek tro werk zeuge (mit Netzkabel) und auf akkubetriebene Elek tro- werk zeuge (ohne Netzkabel). Sicheres Arbeiten
- Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeits- bereich kann Unfälle zur Folge haben.
- Berücksichtigen Sie Umgebungs- einüsse. - Setzen Sie Elek tro werk zeuge nicht dem Regen aus. - Benützen Sie Elek tro werk zeuge nicht in feuchter oder nasser Umgebung. - Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. - Benutzen Sie Elek tro werk zeuge nicht, wo Brand- oder Explosionsgefahr besteht.
- Schützen Sie sich vor elektri- schem Schlag. Vermeiden Sie Kör- perberührungen mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroher- den, Kühlgeräten).
- Halten Sie andere Personen fern. Lassen Sie andere Personen, insbeson- dere Kinder, nicht das Elek tro werk zeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.
- Bewahren Sie unbenutzte Elek- tro werk zeuge sicher auf. Unbenutzte Elek tro werk zeuge sollten an einem trockenen, hochgelegenen oder ab- geschlossenen Ort, außerhalb der Reich- weite von Kindern, abgelegt werden.
- Überlasten Sie Ihr Elek tro- werk zeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
- Benutzen Sie das richtige Elek- tro werk zeug. - Verwenden Sie keine leistungsschwa- chen Maschinen für schwere Arbeiten. - Benutzen Sie das Elek tro werk zeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Bei- spiel keine Handkreissäge zum Schnei- den von Baumästen oder Holzscheiten.
- Tragen Sie geeignete Kleidung. - Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von bewegli- chen Teilen erfasst werden. - Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert. - Tragen Sie bei langen Haaren ein Haarnetz.
- Benutzen Sie Schutzausrüstung. - Tragen Sie eine Schutzbrille. - Verwenden Sie bei stauberzeugen- den Arbeiten eine Atemmaske.
- Schließen Sie die Staubabsaug- Einrichtung an. Falls Anschlüsse zur Staubabsaugung und Auffangeinrich- tung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht be- stimmt ist. Benützen Sie das Kabel nicht, um den Stecker aus der Steckdo- se zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
- Sichern Sie das Werkstück. Benüt- zen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück fest- zuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.
- Vermeiden Sie abnormale Kör- perhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Pegen Sie Ihre Werkzeuge mit Sorgfalt.65 AT CHDE - Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. - Befolgen Sie die Hinweise zur Schmie- rung und zum Werkzeugwechsel. - Kontrollieren Sie regelmäßig die An- schlussleitung des Elek tro werk zeugs und lassen Sie diese bei Beschädi- gung von einem anerkannten Fach- mann erneuern. - Kontrollieren Sie Verlängerungslei- tungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. - Halten Sie Handgriffe trocken, sau- ber und frei von Öl und Fett.
- Ziehen Sie den Stecker aus der Steckdose. Bei Nichtgebrauch des Elek tro werk zeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.b. Sägeblatt, Bohrer, Fräser.
- Lassen Sie keine Werkzeug- schlüssel stecken. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.
- Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Ste- ckers in die Steckdose ausgeschaltet ist.
- Benutzen Sie Verlängerungs- kabel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn- zeichnete Verlängerungskabel.
- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elek tro werk zeug nicht, wenn Sie unkonzentriert sind.
- Überprüfen Sie das Elek tro werk- zeug auf eventuelle Beschädi- gungen. - Vor weiterem Gebrauch des Elek- tro werk zeugs müssen Schutzvorrich- tungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion unter- sucht werden. - Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschä- digt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedin- gungen erfüllen, um den einwandfrei- en Betrieb des Elek tro werk zeugs zu gewährleisten. - Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Ge- brauchsanweisung angegeben ist. - Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. - Benutzen Sie keine Elek tro werk zeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
- ACHTUNG! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zube- hörs kann eine Verletzungsgefahr für Sie bedeuten.
- Lassen Sie Ihr Elek tro werk zeug durch eine Elektrofachkraft re- parieren. Dieses Elek tro werk zeug entspricht den einschlägigen Sicherheits- bestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen. Service:
- Lassen Sie Ihr Elek tro werk zeug nur von qualiziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elek tro werk zeuges erhalten bleibt.66 DE AT CH Sicherheitshinweise für Ständerbohrmaschinen
- Machen Sie Warnschilder am Elek- tro werk zeug niemals unkenntlich.
- Befestigen Sie das Elek tro werk- zeug auf einer festen, ebenen und waagerechten Fläche. Wenn das Elek tro werk zeug verrutschen oder wackeln kann, kann das Einsatzwerk- zeug nicht gleichmäßig und sicher ge- führt werden.
- Halten Sie die Arbeitsäche bis auf das zu bearbeitende Werk- stück sauber. Scharfkantige Bohrspä- ne und Gegenstände können zu Ver- letzungen führen. Materialmischungen sind besonders gefährlich. Leichtmetall- staub kann brennen oder explodieren.
- Stellen Sie vor Arbeitsbeginn die richtige Drehzahl ein. Die Dreh- zahl muss dem Bohrdurchmesser und dem zu bohrenden Material angemessen sein. Bei einer falsch eingestellten Drehzahl kann sich das Ein- satzwerkzeug im Werkstück verhaken.
- Führen Sie das Einsatzwerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Ge- fahr, dass sich das Einsatzwerkzeug im Werkstück verhakt und das Werkstück mitgenommen wird. Dies kann zu Ver- letzungen führen.
- Kommen Sie mit Ihren Händen nicht in den Bohrbereich, wäh- rend das Elek tro werk zeug läuft. Beim Kontakt mit dem Einsatzwerkzeug besteht Verletzungsgefahr.
- Entfernen Sie niemals Bohrspäne aus dem Bohrbereich, während das Elek tro werk zeug läuft. Füh- ren Sie die Antriebseinheit immer zuerst in die Ruheposition und schalten Sie das Elek tro werk zeug aus.
- Entfernen Sie anfallende Bohr- späne nicht mit bloßen Händen. Besonders durch heiße und scharfkantige Metallspäne besteht Verletzungsgefahr.
- Brechen Sie lange Bohrspäne in- dem Sie den Bohrvorgang durch ein kurzes Zurückdrehen des Drehrades unterbrechen. Durch lan- ge Bohrspäne besteht Verletzungsgefahr.
- Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zu Verlust der Kontrolle.
- Benutzen Sie Spannvorrichtun- gen, um das Werkstück festzu- spannen. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind. Wenn Sie das Werkstück mit der Hand festhalten, können Sie es nicht ausreichend gegen Verdrehen sichern und sich verletzen.
- Schalten Sie das Elek tro werk- zeug sofort aus, wenn das Ein- satzwerkzeug blockiert. Das Einsatzwerkzeug blockiert, wenn: - das Elek tro werk zeug überlastet wird; - es im zu bearbeitenden Werkstück verkantet.
- Fassen Sie das Einsatzwerkzeug nach dem Arbeiten nicht an, be- vor es abgekühlt ist. Das Einsatz- werkzeug wird beim Arbeiten sehr heiß.
- Untersuchen Sie regelmäßig das Kabel und lassen Sie ein be- schädigtes Kabel nur von einer autorisierten Kundendienststelle reparieren. Ersetzen Sie beschä- digte Verlängerungskabel. Damit wird sichergestellt, dass die Sicherheit des Elek tro werk zeuges erhalten bleibt.
- Bewahren Sie das unbenutzte Elek tro werk zeug sicher auf. Der Lagerplatz muss trocken und abschließbar sein. Dies verhindert,67 AT CHDE dass das Elek tro werk zeug durch die Lagerung beschädigt oder von unerfah- renen Personen bedient wird.
- Verlassen Sie das Werkzeug nie, bevor es vollständig zum Still- stand gekommen ist. Nachlaufen- de Einsatzwerkzeuge können Verletzun- gen verursachen.
- Benutzen Sie das Elek tro werk- zeug nicht mit beschädigtem Kabel. Berühren Sie das beschä- digte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschä- digt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Das Gerät ist nicht zur Bearbeitung von Lebensmitteln geeignet.
- Bearbeiten Sie keine Werkstücke, die Sie nicht sicher spannen können. Insbesonde- re runde oder unebene Werkstücke.
- Vermeiden Sie abnormale Kör- perhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Stehen Sie beim Arbeiten vor dem Gerät, so dass Sie mit der rechten Hand die Handspindelführung mit3Bohrhubarmen und mit der linken Hand den Ein- und den Ausschalter be- dienen können. Sicherheitshinweise zum Umgang mit dem Laser – Achtung: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2 – Richten Sie den Laser nicht auf reektie- rende Oberächen. – Kennzeichnungen und Warnhinweis benden sich neben der Handspindel- führung (9). Sicherheitshinweise zum Umgang mit Batterien
- Jederzeit darauf achten, dass die Bat- terien mit der richtigen Polarität (+ und –) eingesetzt werden, wie sie auf der Batterie angegeben ist.
- Batterien nicht kurzschließen.
- Nicht wiederauadbare Batterien nicht laden.
- Batterie nicht überentladen!
- Alte und neue Batterien sowie Batterien unterschiedlichen Typs oder Herstellers nicht mischen! Alle Batterien eines Sat- zes gleichzeitig wechseln.
- Verbrauchte Batterien unverzüglich aus dem Gerät entfernen und fachgerecht entsorgen!
- Batterien nicht erhitzen!
- Nicht direkt an Batterien schweißen oder löten!
- Batterien nicht auseinandernehmen!
- Batterien nicht deformieren!
- Batterien nicht ins Feuer werfen!
- Batterien außerhalb der Reichweite von Kindern aufbewahren.
- Kindern nicht ohne Aufsicht das Wech- seln von Batterien gestatten!
- Bewahren Sie Batterien nicht in der Nähe von Feuer, Herden oder anderen Wärmequellen auf. Legen Sie die Batte- rie nicht in direkte Sonneneinstrahlung, benutzen oder lagern Sie diese nicht bei heißem Wetter in Fahrzeugen.
- Unbenutzte Batterien in der Original- verpackung aufbewahren und von Metallgegenständen fernhalten. Aus- gepackte Batterien nicht mischen oder durcheinander werfen! Dies kann zum Kurzschluss der Batterie und damit zu Beschädigungen, zu Verbrennungen oder gar zu Brandgefahr führen.68 DE AT CH
- Batterien aus dem Gerät entnehmen, wenn dieses für längere Zeit nicht be- nutzt wird, außer es ist für Notfälle!
- Batterien, die ausgelaufen sind NIEMALS ohne entsprechenden Schutz anfassen. Wenn die ausgelaufene Flüssigkeit mit der Haut in Berührung kommt, sollten Sie die Haut in diesem Bereich sofort unter laufendem Wasser abspülen. Verhindern Sie in jedem Fall, dass Augen und Mund mit der Flüssigkeit in Berührung kommen. Suchen Sie in einem solchen Fall bitte umgehend einen Arzt auf.
- Batteriekontakte und auch die Gegen- kontakte im Gerät vor dem Einlegen der Batterien reinigen. Montage Die Tischbohrmaschine wird zerlegt ge- liefert. Reinigen Sie mit einem trockenen Tuch zunächst das Säulenrohr (14), die Bodenplatte (17), den Bohrtisch (20), den Schraubstock (23) und das Bohrfutter (4).
1. Setzen Sie das Säulenrohr (14) auf die
Bodenplatte (17). Die rote Markierung am Fuß des Säu- lenrohrs (14) und die Vertiefung in der Bodenplatte (17) müssen übereinstim- men. Verschrauben Sie das Säulenrohr (14) mit den drei beiliegenden Montage- schrauben (16) mit der Bodenplatte (17). Ziehen Sie die Montageschrauben (16) mäßig fest, damit die Gewinde in der Bodenplatte (17) nicht ausreissen.
2. Setzen Sie den Bohrtisch (20) auf das
Säulenrohr (14). Schieben Sie den Bohrtisch (20) in eine untere Position. Fixieren Sie den Bohrtisch (20) mit der Knebelschraube (15) in einer unteren Position.
3. Legen Sie den Schraubstock
(23) auf den Bohrtisch (20) auf. Verschrauben Sie ihn mit den beiliegenden Montageschrauben (22), zusammen mit der Unterleg- scheibe und dem Federring, in abgebildeter Reihenfolge, fest mit dem Bohrtisch (20).
4. Setzen Sie die Motoreinheit (13)
auf das Säulenrohr (14). Sichern Sie die Motoreinheit (13) mit den beiden Klemmschrauben (27) an der Seite mit dem beiliegenden Innensechskantschlüssel (25).
5. Schrauben Sie die drei Bohrhu-
barme in die Spindelführung (9) ein. Ziehen Sie die drei Bohrhu- barme mit einem Maulschlüssel (Schlüsselweite 6) fest.
6. Lösen Sie die Feststellschraube
(8) vom Tiefenanschlag.
7. Montieren Sie den Laser mit Hilfe
der Befestigungsschraube (41) an der Motoreinheit (13). Achten Sie darauf, dass sich das Batteriefach (36) auf der Seite der Handspindelführung (9) bendet.
8. Setzen Sie die Schutzvorrichtung
(6) auf den oberen Teil der Bohr- spindel (7) auf.
9. Fixieren Sie die Schutzvorrichtung
(6) mit der Klemmschraube (28).
10. Klappen Sie die Schutzvorrich-
tung (6) nach oben. Stecken Sie das Bohrfutter (4) auf den Konus der Bohrspindel (7) auf. Sichern Sie das Bohrfutter (4) mit einigen leichten Schlägen auf die Bohr- futterspitze. Benutzen Sie hierzu einen Kunststoffhammer.69 AT CHDE Bedienung Achtung! Verletzungsgefahr! - Achten Sie darauf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zu gefährden. - Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein. - Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vor- nehmen. Aufstellen Stellen Sie die Tischbohrmaschine auf einen festen Untergrund. Idealerweise verschrauben Sie die Maschine mit dem Untergrund. Nutzen Sie hierzu die vier Bohrlöcher in der Bodenplatte (17). Drehzahl wählen
1. Lösen Sie die Verschlussschraube der
Getriebeabdeckung (11).
2. Öffnen Sie die Getriebeabdeckung (3).
3. Lösen Sie die Feststellschraube (12) der
4. Schieben Sie die Motoreinheit (13)
durch Betätigen des Hebels (33) ein wenig nach vorne, um die Keilriemen (29) zu entlasten.
5. Legen Sie die Keilriemen (29) auf die
gewünschte Kombination, um die ange- gebene Drehzahl zu erreichen:
III spindelseitige Antriebsscheibe ( 30) motorseitige Antr iebsscheibe ( 31) Pos. Drehzahl [1/min] Pos. Drehzahl [1/min] Pos. Drehzahl [1/min] 1 D - I 500 4 D - III 830 7 B - III 1600 2 D - II 680 5 B - I 980 8 A - II 2000 3 C - I 770 6 C - II 1100 9 A - III 2500 Die Getriebeabdeckung (3) ist mit einem Verriegelungsschalter (32) ausgestattet. Bei nicht korrekt geschlossener Getriebeabdeckung (3) kann das Gerät nicht ein- geschaltet werden.
6. Schieben Sie die Motoreinheit (13) durch Betätigen des Hebels (33) nach hinten, um
die Keilriemen (29) wieder zu spannen.70 DE AT CH
7. Die Keilriemen (29) sind richtig ge-
spannt, wenn sie sich leicht durchdrü- cken lassen.
8. Fixieren Sie die Feststellschraube (12)
der Motoreinheit (13) wieder.
9. Schließen Sie Getriebeabdeckung (3).
Fixieren Sie die Verschlussschraube der Getriebeabdeckung (11). Empfohlene Drehzahlen für verschie- dene Bohrergrößen und Materialien: [mm] [mm] [1/min]
1. Lösen Sie die Verschlussschraube der
Getriebeabdeckung (11).
2. Öffnen Sie die Getriebeabdeckung (3).
3. Prüfen Sie die Spannung der Keilriemen
4. Die Keilriemen (29) sind richtig ge-
spannt, wenn sie sich leicht durchdrü- cken lassen.
5. Kontrollieren Sie die Keilriemen (29)
auf Risse, Einschnitte oder sonstige Be- schädigungen.
6. Schließen Sie Getriebeabdeckung (3).
Fixieren Sie die Verschlussschraube der Getriebeabdeckung (11). Keilriemen spannen
1. Lösen Sie die Verschlussschraube der
Getriebeabdeckung (11).
2. Öffnen Sie die Getriebeabdeckung (3).
3. Lösen Sie die Feststellschraube (12) der
4. Schieben Sie die Motoreinheit (13)
durch Betätigen des Hebels (33) nach hinten, um die Keilriemen (29) zu span- nen.
5. Die Keilriemen (29) sind richtig ge-
spannt, wenn sie sich leicht durchdrü- cken lassen.
6. Fixieren Sie die Feststellschraube (12)
der Motoreinheit (13) wieder.
7. Schließen Sie Getriebeabdeckung (3).
Fixieren Sie die Verschlussschraube der Getriebeabdeckung (11). Bohrtisch verstellen
1. Lösen Sie die Knebelschraube (15).
2. Schieben Sie den Bohrtisch (20) auf die
3. Schwenken Sie den Bohrtisch (20) auf
die gewünschte Position.
4. Fixieren Sie den Bohrtisch (20) wieder
mit der Knebelschraube (15).
5. Sie können den Bohrtisch (20) auch in
der Neigung verstellen. Lösen Sie hier- zu die Feststellschraube (19) (Schlüs- selweite 19) unter dem Bohrtisch (20). Neigen Sie den Bohrtisch (20) nach Wunsch bis max. 45° nach rechts oder links. Fixieren Sie den Bohrtisch (20) wieder mit der Feststellschraube (19). Bohrtiefe vorwählen
1. Lösen Sie die Feststellschraube (8) vom
2. Senken Sie die Bohrspindel (7) mit dem
montiertem Werkzeug auf das Werkstück.
3. Drehen Sie die Skala bis der an der
Motoreinheit (13) angebrachte, rote Markierungspfeil auf die Nulllinie der Skala zeigt.71 AT CHDE
4. Drehen Sie nun die Skala auf die ge-
wünschte Bohrtiefe und drehen Sie die Feststellschraube (8) wieder fest.
5. Führen Sie die Bohrspindel (7) wieder
in seine Ausgangsposition. Werkzeugwechsel Ziehen Sie vor dem Werkzeug- wechsel den Stecker aus der Steckdose. Sie verhindern so einen unbeabsichtigten Anlauf.
1. Klappen Sie die Schutzvorrichtung (6)
2. Lösen Sie die Haltebacken des Bohrfut-
ters (4) mit dem Bohrfutterschlüssel (26) aus dem Halter (10).
3. Entnehmen Sie das Werkzeug.
4. Setzen Sie ein neues Werkzeug ein.
5. Spannen Sie die Haltebacken des Bohr-
futters (4) mit dem Bohrfutterschlüssel (26).
6. Fixieren Sie den Bohrfutterschlüssel (26)
wieder am Halter (10).
7. Kontrollieren Sie die zentrierte Position
8. Klappen Sie die Schutzvorrichtung (6)
9. Führen Sie einen kurzen Probelauf durch
um den Bohrer auf Rundlauf zu prüfen. Lassen Sie auf keinen Fall den Bohr- futterschlüssel (26) stecken. Bohren
1. Schalten Sie das Gerät ein.
2. Drehen Sie an einem der Bohrhubarme
gegen den Uhrzeigersinn.
3. Das Bohrfutter (4) senkt sich.
4. Bohren Sie mit angemessenem Vorschub
und gewünschter Tiefe in das Werkstück.
5. Beachten Sie ein eventuell notwendiges
Spanbrechen auf dem Weg zur ge- wünschten Bohrtiefe.
6. Führen Sie das Werkzeug langsam zu-
rück auf die Anschlagposition.
Laser justieren Achtung! - Laserstrahlung. Nicht in den Strahl blicken. Wenden Sie den Kopf ab oder schließen Sie die Augen, um einen Blick in den Laserstrahl zu vermei- den. Gefahr von Augenverletzungen!
1. Bohren Sie das eingespannte Werk-
stück minimal an. Verändern Sie die Position des Werkstücks nicht mehr, bis der Laser eingestellt ist.
2. Schalten Sie den Laser am Ein-/Aus-
schalter des Lasers (34) ein.
3. Stellen Sie das Laserkreuz auf die Stelle
ein, auf der das Werkstück angebohrt wurde, indem Sie an den beiden Reg- lern (35) drehen.
Laser Batterien einsetzen/wechseln
1. Schalten Sie den Laser aus.
2. Öffnen Sie das Batteriefach des Lasers
(36), indem Sie die Verriegelung nach oben schieben und das Fach öffnen.
3. Setzen Sie die Batterien, entsprechend
der auf dem Deckel angegebenen Pol- ung, ein.
4. Schließen und verriegeln Sie das Batte-
riefach (36). Allgemeine Hinweise Der Vorschub und die Spindeldreh- zahl sind für die Standzeit des Werkzeugs massgebend.72 DE AT CH - Die Schnittgeschwindigkeit bestimmt sich durch die Drehzahl der Bohrspin- del und durch den Durchmesser des Werkzeugs. - Deshalb gilt grundsätzlich, je größer der Werkzeugdurchmesser ist, desto niedriger sollte die Drehzahl gewählt werden. - Bei höherer Festigkeit des Werkstücks muss der Schneidedruck höher sein. - Durch wiederholtes Zurückziehen des Werkzeugs sorgen Sie für eine leichtere Spanabfuhr. - Die Spanabfuhr ist besonders bei tiefen Bohrungen erschwert. Setzen Sie hier Vorschub und Drehzahl herab. - Um eine übermäßige Abnutzung der Werkzeugschneide zu vermeiden, sollten Sie bei Bohrungen über 8,0 mm Durchmesser zunächst mit einem Werkzeug mit geringerem Durchmesser vorbohren. Ein- und Ausschalten Achten Sie darauf, dass die Span- nung des Netzanschlusses mit dem Typenschild am Gerät über- einstimmt. Schließen Sie das Gerät an die Netzspannung an. Achtung! Klappen Sie die Schutzvorrichtung (6) nach unten, bevor Sie die Maschi- ne einschalten. Einschalten: Drücken Sie den Ein-Schalter (2). Ausschalten: Drücken Sie den Aus-Schalter (1). Not-Ausschaltung: Drücken Sie den Not-Ausschalter (5) Nach Betätigung der Not-Ausschal- tung muss der Not-Ausschalter (5) durch Drehen wieder aktiviert wer- den. Drücken Sie den Ein-Schalter (2), um das Gerät wieder zu starten. Werkstücke spannen Bearbeiten Sie nur Werkstücke, die sich si- cher zwischen den Spannbacken (24) ein- spannen lassen. Das Werkstück darf nicht zu nachgiebig sein. Sonst ist keine sichere Spannung aufzubringen. Das Werkstück darf aber auch nicht zu klein oder zu groß sein. Entfernen von Blockaden - Wählen Sie grundsätzlich einen ange- passten Vorschub, um einen möglichst stö- rungsfreien Spanbruch zu ermöglichen. - Ist das Werkzeug im Werkstück festge- setzt, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drehen Sie das Werkzeug am Bohrfutter entgegen dem Uhrzeigersinn mit einem kleinen Ruck, um den Span zu brechen und das Werkzeug wieder freizugeben. - Entsteht ein Bruchstück bei der Bearbei- tung des Werkstücks, schalten Sie das Gerät aus und ziehen Sie den Netzste- cker. Nehmen Sie eine Zange zur Hilfe und entfernen Sie das Bruchstück, um ein unkontrolliertes Wegschleudern zu verhindern. Reinigung und Wartung Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.73 AT CHDE Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer Fachwerkstatt durchführen. Verwenden Sie nur Original- teile. Lassen Sie das Gerät vor allen Wartungs- und Rei- nigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr! Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Reinigung Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerä- tes angreifen. Reinigen Sie das Gerät niemals unter ießendem Wasser.
- Reinigen Sie das Gerät nach jedem Ge- brauch gründlich.
- Reinigen Sie die Lüftungsöffnungen und die Oberäche des Gerätes mit einer wei- chen Bürste, einem Pinsel oder einem Tuch.
- Entfernen Sie Späne, Staub und Schmutz ggf. mit einem Staubsauger.
- Schmieren Sie bewegliche Teile regelmä- ßig.
- Lassen Sie keine Schmierstoffe auf Schal- ter, Keilriemen, Antriebsscheiben und Bohrhubarme gelangen.
Wartung Wiederholen Sie die Wartung alle 5 Betriebsstunden.
1. Lösen Sie die Verschlussschraube der
2. Öffnen Sie die Getriebeabdeckung (3).
3. Lösen Sie die Feststellschraube (
12) der Motoreinheit (
4. Schieben Sie die Motoreinheit (
13) durch Betätigen des Hebels (
wenig nach vorne, um die Keilriemen
5. Nehmen Sie beide Keilriemen (
6. Entnehmen Sie die mittlere Antriebs-
scheibe (37) und deren Aufnahme (38).
7. Reinigen Sie die Lagerstellen Aufnahme
(39+40) und fetten Sie diese mit einem handelsüblichen Mehrzweckfett ein.
8. Setzen Sie die Aufnahme (38) und die
Antriebsscheibe (37) wieder ein. Spannen Sie die Keilriemen (
9. Schieben Sie die Motoreinheit (
13) durch Betätigen des Hebels (
33) nach hinten, um die Keilriemen (
29) wieder zu spannen. 10.Die Keilriemen (
gespannt, wenn sie sich leicht durchdrü- cken lassen. 11.Fixieren Sie die Feststellschraube (
12) der Motoreinheit (
12.Schließen Sie Getriebeabdeckung (3). Fixieren Sie die Verschlussschraube der Getriebeabdeckung (
- Bewahren Sie das Gerät an einem tro- ckenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kin- dern.
- Ein Umstellen des Gerätes auf kurzem Weg kann mit zwei Personen erfolgen. Ein Umstellen des Gerätes auf längerem Weg hat grundsätzlich mit einer Trans- porthilfe zu erfolgen.74 DE AT CH Transport Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Not-Ausschalter (5) ist ausgelöst Not-Ausschalter (5) durch Drehen wieder aktivieren. Drücken Sie den Ein-Schalter (2), um das Gerät wieder zu starten Netzspannung fehlt Haussicherung spricht an Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann.Haussicherung prüfen Ein-Schalter (2)/ Aus-Schalter (1) defekt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Tragen Sie die Tischbohrma- schine nicht an der Motorein- heit. Achtung ! Heiße Oberäche. Es besteht Verbrennungsgefahr. Transportieren Sie die Maschine erst, wenn die Motoreinheit
13) vollständig abgekühlt ist.
Tragen Sie die Tischbohrmaschine mög- lichst mit einer zweiten Person. Greifen Sie mit einer Hand an die Bodenplatte (
17), mit der anderen stabilisieren Sie die Ma- schine an der Getriebabdeckung (
3). Entsorgung/ Umweltschutz Nehmen Sie die Batterien aus dem Gerät und führen Sie Gerät, Batterien, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Elektrogeräte gehören nicht in den Hausmüll.
- Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- stoff- und Metallteile können sortenrein getrennt werden und so einer Wieder- verwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
- Entsorgen Sie Batterien nach den lokalen Vorschriften. Geben Sie Batterien an ei- ner Altbatteriesammelstelle ab, wo sie ei- ner umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
- Die Entsorgung Ihrer defekten eingesen- deten Geräte führen wir kostenlos durch.75 AT CHDE Starke Vibrationen Motoreinheit (13) nicht xiert Keilriemenspannung überprüfen und Feststellschraube (12) anziehen Werkzeug nicht zentriert eingespannt Werkzeug im Bohrfutter (4) überprüfen Laser funktio- niert nicht Batterien leer Batterien wechseln (siehe „Laser Batterie einsetzen/wechseln“) Lautes Quietschge- räusch Keilriemenspannung zu hoch Keilriemenspannung überprüfen Keilriemen (29) beschädigt Keilriemen (29) überprüfen Antriebsscheibe beschädigt Antriebsscheiben überprüfen Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service- Center (siehe „Service-Center“ Seite 77). Halten Sie die unten genannten Bestellnummern bereit. Pos. Betriebs- Pos. Explosions- Bezeichnung Bestell-Nr. anleitung zeichnung 6 11-22 Schutzvorrichtung, komplett 91103336 20 5-10 Bohrtisch, komplett 91104522 1/2 44,46-51,54 Aus-/Ein-Schalter, komplett 91104524 5 31-36 Not-Ausschalter 91104503 9 67,68 Bohrhubarm 91104525 23 79-83 Schraubstock 91103342
29 102 Keilriemen, Set 91104508 4 23 Bohrfutter 91104502 120,121 Scharnier Getriebeabdeckung 91104509 8 65 Feststellschraube Tiefenanschlag 91104506 37 Feder für Spindelrückführung 91104504 26 70 Bohrfutterschlüssel 91104510 27 52 Klemmschrauben 91104523 14 2,4 Säulenrohr 9110452076 DE AT CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Materi- al- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass inner- halb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit an- fallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Ab- nutzung ausgesetzt sind und daher als Ver- schleißteile angesehen werden können (z.B. Keilriemen, Batterien) oder für Beschädigun- gen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Be- triebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identikationsnum- mer (IAN355408_2004) als Nach- weis für den Kauf bereit.
- Die Artikelnummer entnehmen Sie bitte dem Typenschild.
- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In-77 AT CHDE Service-Center
Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 355408_2004 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany www.grizzlytools-service.eu formationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um An- nahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch.7879
Original- EG-Konformitätserklärung Hiermit bestätigen wir, dass die Tischbohrmaschine Baureihe PTBM 500 E5 Seriennummer 000001 - 093500 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2011/65/EU* • (EU) 2015/863 Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Christian Frank (Dokumentationsbevollmächtigter) Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY
- Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.8384
Notice-Facile
