BEDIENUNGSANLEITUNG PTBM 500 E5 PARKSIDE

Originalbetriebsanleitung

FR BE

PERCEUSE D'ÉTABLI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

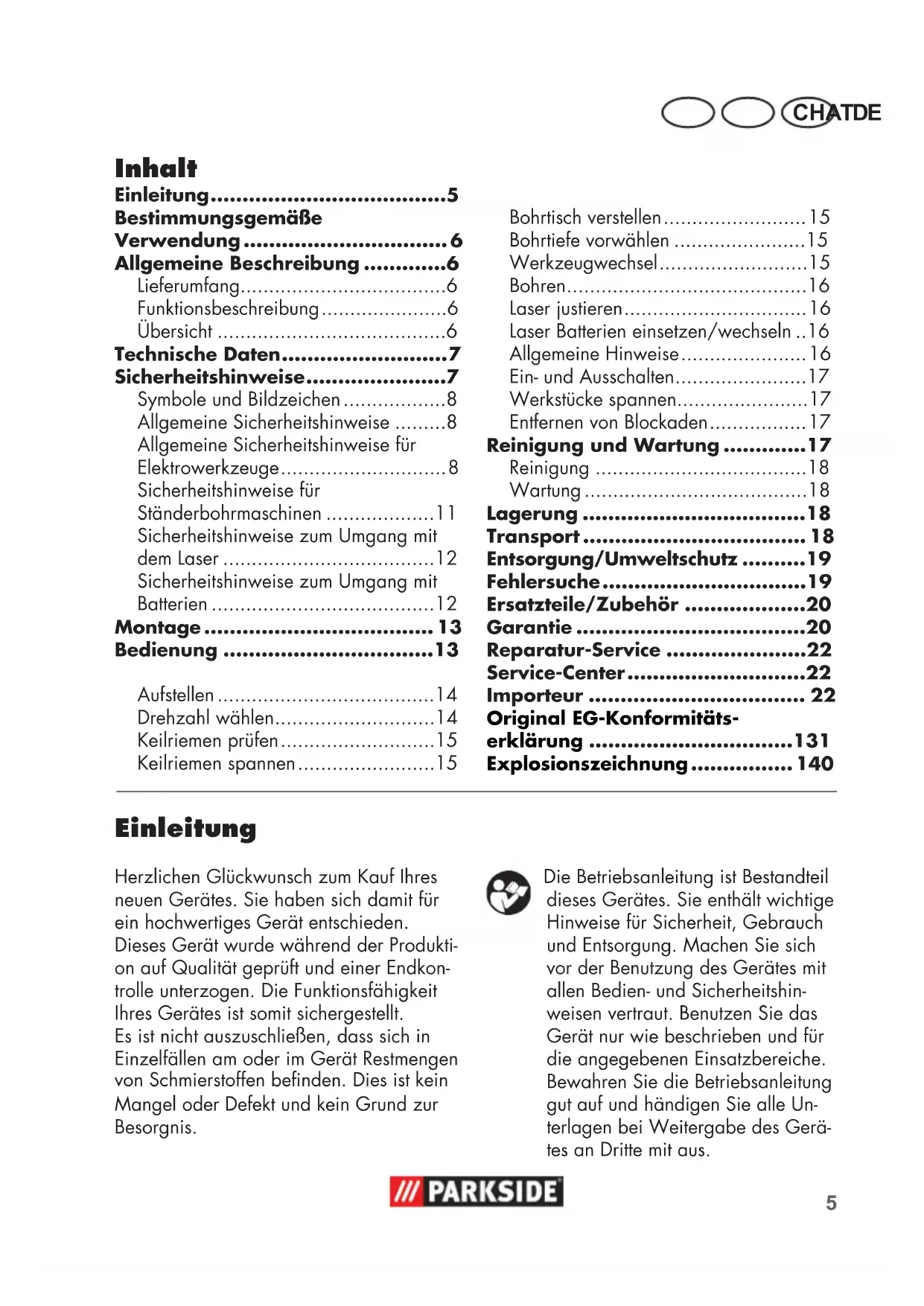

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung 6

Lieferumfang. 6

Funktionsbeschreibung. 6

Ubersicht 6

Technische Daten. 7

Sicherheitshinweise. 7

Symbole und Bildzeichen 8

Allgemeine Sicherheitschinweise 8

Allgemeine Sicherheitschinweise für

Elektrowerkzeuge 8

Sicherheitshinweise für

Ständerbohrmaschinen 11

Sicherheitshinweise zum Umgang mit

dem Laser 12

Sicherheitshinweise zum Umgang mit

Batterien 12

Montage 13

Bedienung 13

Aufstellen 14

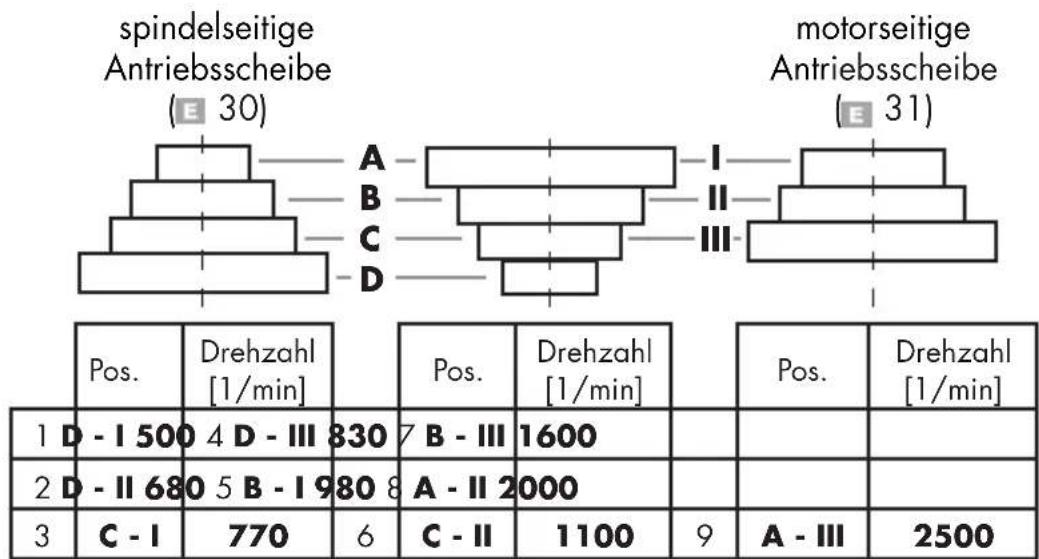

Drehzahl wahlen. 14

Keilriemen prufen. 15

Keilriemen spannen 15

Bohrtisch verstellen 15

Bohrtiefe vorwahlen 15

Werkzeugwechsel. 15

Bohren. 16

Laser justieren. 16

Laser Batterien einsetzen/wechseln..16

Allgemeine Hinweise 16

Ein- und Ausschalten 17

Werkstücke spannen. 17

Entfernen von Blockaden 17

Reinigung und Wartung 17

Reinigung 18

Wartung 18

Lagerung 18

Transport 18

Entsorgung/Umweltschutz 19

Fehlersuche 19

Ersatzteile/Zubehör 20

Garantie 20

Reparatur-Service 22

Service-Center. 22

Importeur 22

Original EG-Konformitäserklarung 131

Explosionszeichnung 140

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktionsauf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt.

Esistnichtauszuschlieben,dassichin EinzelfallenamoderimGeratRestmengenvonSchmierstoffenbefinden.Diesistkein

Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil deses Gerätes. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgeme Verwendung

Die Tischbohrmaschine ist zum Bohren in Metall, Holz, Kunststoff und Fliesen bestimmt. Zur Verwendung konnen Zylin-derschaftbohrer von 1,5 mm bis 16 mm Bohrdurchmesser kommt. Das Gerät ist für den Einsatz im Heimwer-kerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist nicht zum Gebrauch durch Personen unter 16 Jahren bestimmt. Jugend liche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile findsie auf der vorderen Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Bodenplatte
- Bohrtisch
- Säulenrohr
Motoreinheit
-3 Bohrhubarme
Schutzvorrichtung
- Bohrfutter
- Bohrfutterschlüssel
- Innensechskantschlüssel
- Schraubstock
- 2 × 1,5V Batterien, GröBe AAA
Montagematerial
- Betriebsanleitung

Funktionsbeschreibung

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Übersicht

A 1 Aus-Schalter

2 Ein-Schalter
3 Getriebeabdeckung
4 Bohrfutter
5 Not-Ausschalter
6 Schutzvorrichtung
7 Bohrspindel

8 Feststellschraube Tiefenanschlag

9 Handspindelführung mit 3 Bohrhubarmen

10 Halter für Bohrfutterschluss

11 Verschlusssschaube, Getriebeabdeckung

12 Feststellschraube Motoreinheit

13 Motoreinheit
14 Säulenrohr
15 Knebelschraube

16 3 Montageschrauben

17 Bodenplatte
18 Winkelskalierung

19 Feststellschraube Bohrtisch Neigung

20 Bohrtisch

21 Tiefenanschlag mit Skala
22 Montagematerial, Schraubstock
23 Schraubstock
24 Spannbacken
25 Innensechskantschlüssel
26 Bohrfutterschlüssel
27 Klemmschrauben Motoreinheit

D 28 Klemmschraube, Schutzvorrichtung

29 Keilriemen

30 spindelseitige Antriebscheibe
31 motorseitige Antriebscheibe

32 Verriegelungsschalter

33 Hebel für Keilriemenspannung

34 Ein/Ausschalter, Laser

35

Regler, Laser

36 Batteriefach, Laser

37 mittlere Antriebsscheibe
38 Aufnahme, mittlere Antriebscheibe
39 Lagerstellen Aufnahme
40 Lagerstellen Aufnahme

41 Befestigungsschraube, Laser

Technische Daten

Tischbohrmaschine.....PTBM 500 E5

Nenneingangsspannung ...230 V~, 50 Hz
Leistungsaufnahme .. 500 W (S2 15 min)*
Leerlaufdrehzahl (n_o)

Spindel. 500 - 2500 min

Motor 1400 min

Schutzklasse

Schutzart.. IPX0

Gewicht. 17 kg

Bohrfutter B16 (1,5 mm bis 16 mm)

Spindelhub. 50 mm

WerkstückgroBe max. 60 mm

Laserklasse 2

Wellenlange Laser. 650 nm

Leistung Laser .< 1 mW

Stromversorgung

Lasermodul. 2x1,5V Micro (AAA)

Schalldruckpegel

(L_pA) 71 dB(A); K_pA = 3 dB

Schalleistungspegel (L_WA)

• Auf die ununterbrochene Betriebsdauer von 15 Minuten erfolgt eine Ruhepause, bis die Gerätepmater尔回iger als 2K (2^) von der Raumtemperatur abweicht.

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzzung der Aussetzung verwendet werden.

Warning:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung ist die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschelt ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitschinweise

ACHTUNG!

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten.

DE AT CH

Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Reparaturarbeiten den Netzstecker aus der Steckdose.

Betriebsanleitung lessen!

Tragen Sie Gehorschutz

Tragen Sie Augenschutz.

Lange Haare nicht offen tragen.
zen Sie ein Haarnetz.

Tragen Sie keine Handschuhe.

Achtung! Verletzungsgefahr durch rotierende Teile!

Achtung!HeiBe Oberfl ache. EsbestehtVerbrennungsgefahr.

Elektrogeräte gehoren nicht in den Hausmüll.

Achtung! - Laserstrahlung
Nicht in den Strahl blichen!
Laser Klasse 2

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen mit Angaben zur Verhütung von Schäden.

SchlieBen Sie das Gerat an die Netzspannung an.

Ziehen Sie den Netzstecker.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Stahl

Holz

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten: Es besteht die Gefahr von Verletzungen.

Allgemeine Sicherheitsinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitsin-weise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

SicheresArbeiten

• Halten Sie ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

• Berücksichtigten Sie Umgebungs-einflüsse.

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

• Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
• Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
• Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberuhrungen mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroherden, Kuhlgeräten).
- Halten Sie andere Personen fern.
Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrn Arbeitsbereich fern.
Bewahren Sie unbenutzte Elekrowerkzeuge sicher auf. Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reich weite von Kindern, abgelegt werden.
- Überlasten Sie Ihr Elektrowerkzeug nicht. Sie arbeiten better und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das richtige Elektrowerkzeug.

• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

• Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

• Tragen Sie geeignete Kleidung.

• Tragen Sie keine weite Kleidung oder Schmuck, sie konnten von beweglichen Teilen erfasst werden.

• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.

Benutzen Sie Schutzausrüstung.

• Tragen Sie eine Schutzbrille.
• Verwenden Sie bei stauberzeugenden Arbeitsen eine Atemmaske.

Schlieben Sie die Staubabsaug Einrichtung an. Falls Anschlisse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schätzen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
- Sichern Sie das Werkstück. Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit{sicherer gehalten als mit ihrer Hand.
- Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Pflegen Sie ihre Werkzeuge mit Sorgfalt.

DE AT CH

• Halten Sie die Schneidwerkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen.
• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.
• Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und halten Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.
• Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschadigt sind.

• Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

• Ziehen Sie den Stecker aus der Steckdose. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.b. Sägeblatt, Bohrer, Fraser.

• Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.
• Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.
• Benutzten Sie Verlängerungskabel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn-zeichnete Verlangerungskabel.
  Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.
• Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschäftigungen.

Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder weniger beschädigte Teile

sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei den Betrieb des Elektrowerkzeugs zu gewährleisten.
• Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein und ausschalten lasst.

• ACHTUNG! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zube-hörs kann eine Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren. Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; andernfalls konnen Unfälle für den Benutzer entstehen.

Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Ständerbohrmaschinen

• Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.

• Befestigen Sie das Elektrowerkzeug auf einer festen, ebenen und waagerechten Fläche. Wenn das Elektrowerkzeug verrutschen oder wackeln kann, kann das Einsatzwerkzeug nicht gleichmäßig und sicher geführt werden.

• Halten Sie die Arbeitsfläche bis auf das zu bearbeitende Werkstück sauber. Scharfkantige Bohrspane und Gegenstände können zu Verletzungen führen. Materialmischungen sind besonderss gefährlich. Leichtmetallstaub kann brennen oder explodieren.

• Stellen Sie vor Arbeitsbeginn die richtige Drehzahl ein. Die Drehzahl muss dem Bohrdurchmesser und dem zu bohrenden Material angemessen sein. Bei einer falsch eingestellt den Drehzahl kann sich das Einsatzwerkzeug im Werkstück verhaken.

• Führer Sie das Einsatzwerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr, dass sich das Einsatzwerkzeug im Werkstück verhakt und das Werkstück mitgenommen wird. Dies kann zu Verletzungen führen.

• Kommen Sie mit ihren Handen nicht in den Bohrbereich, während das Elektrowerkzeug lauft. Beim Kontakt mit dem Einsatzwerkzeug besteht Verletzungsgefahr.

• Entfernen Sie niemals Bohrspane aus dem Bohrbereich, während das Elektrowerkzeug lauft. Führen Sie die Antriebseinheit immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.

• Entfernen Sie anfallende Bohrspäne nicht mit bloßen Handen. Besonderss durch heiße und scharfkantige Metallspäne besteht Verletzungsgefahr.

• Brechen Sie lange Bohrspane indem Sie den Bohrvorgang durch ein kurzes Zurückdrehen des Drehrades unterbrechen. Durch ange Bohrspane besteht Verletzungsgefahr.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zu Verlust der Kontrolle.

• Benutzen Sie Spannvorrichtungen, um das Werkstück festzuspannen. Bearbeiten Sie keine Werkstücke, die zu Klein zum Festspannen sind. Wenn Sie das Werkstück mit der Hand festhalten, können Sie es nicht ausreichend gegen Verdrehen sichern und sich verletzen.

Schalten Sie das Elektrowerkzeug(sofort aus, wenn das Einssatzwerkzeug blockiert. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird es im zu bearbeitenden Werkstück verkantet.

• Fassen Sie das Einsatzwerkzeug nach dem Arbeitsen nicht an, bevor es abgekühlt ist. Das Einsatzwerkzeug wird beim Arbeitsen sehr heiß.

• Untersuchen Sie regelmäßig das Kabel und lassen Sie ein beschädigtes Kabel nur von einer autorisierten Kundendienstelle reparieren. Ersetzen Sie beschädigte Verlängerungskabel. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Bewahren Sie das unbenutzte Elektrowerkzeug sicher auf. Der Lagerplatz muss trocken und abschreiben sein. Dies verhindert,

DE AT CH

dass das Elektrowerkzeug durch die Lagerung beschadigt oder von unerfahrenen Personen bedient wird.

• Verlassen Sie das Werkzeug nicht, bevor es vollständig zum Stillstand gekommen ist. Nachlaufende Einsatzwerkzeuge können Verletzungen verursachen.
• Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
  Das Gerät ist nicht zur Bearbeitung von Lebensmitteln geeignet.
• Beargeben Sie keine Werkstücke, die Sie nicht sicher spannen können. Insbesondere runde oder unebene Werkstücke.
• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Sicherheitshinweise zum Umgang mit dem Laser

• Achtung: Laserstrahlung Nicht in den Strahl blichen Laserklasse 2
  Richten Sie den Laser nicht auf reflektierende Oberflächen.
• Kennzeichnungen und Warnhinweis befinden sich darüber der Handspindelführung (9).

Sicherheitshinweise zum Umgang mit Batterien

Jederzeit daraufauf achten, dass die Batterien mit der richtigen Polarität (+ und -) eingesetzt werden, wie sie auf der Batterie angegeben ist.

• Batterien nicht kurzschlieben.
• Nicht wiederaufladbare Batterien nicht laden.
• Batterie nicht überentlagen!
• Alte und neue Batterien sowie Batterien unterschiedlichen Typs oder Herstellers nicht mischen! Alle Batterien eines Satzes gleichzeitig wechseln.
• Verbrauchte Batterien unverzüglich aus dem Gerät entfernen und fachgerecht entsorgen!
• Batterien nicht erhitzen!
• Nicht direkt an Batterien schweiben oder latent!
• Batterien nicht auseingndernehmen!
• Batterien nicht deformieren!
• Batterien nicht ins Feuer werfen!
• Batterien außerhalb der Reichweite von Kindern aufbewahren.
• Kindern nicht ohne Aufsicht das Wechseln von Batterien gestatten!
• Bewahren Sie Batterien nicht in der Nähe von Feuer, Herden oder anderen Wärmequellen auf. Legen Sie die Batterie nicht in direkte Sonneneinstrahlung, benutzen oder lagern Sie diese nicht bei freiem Wetter in Fahrzeugen.
• Unbenutzte Batterien in der Originalverpackung aufbewahren und von Metallgegenständen fernhalten. Ausgepackte Batterien nicht mischen oder durcheinander werden! Dies kann zum Kurzschluss der Batterie und damit zu Beschädigungen, zu Verbrennungen oder gar zu Brandgefahr führen.
• Batterien aus dem Gerät entnehmer, wenn diese für langere Zeit nicht benutzt wird, außer es ist für Notfälle!
• Batterien, die ausgelaufen sind NIEMALS ohne entsprechenden Schutz anfassen. Wenn die ausgelaufene Flüssigkeit mit der Haut in Berührung kommt, sollen den Sie die Haut in thisem Bereich sofort unter laufendem Wasser abspulen. Verhindern

Sie in jedem Fall, dass Augen und Mund mit der Flüssigkeit in Berührung kommt. Suchen Sie in einem solchen Fallitte umgehend einen Arzt auf.
- Batteriekontakte und auch die Gegen-kontakte im Gerät vor dem Einlagen der Batterien reinigen.

Montage

Die Tischbohrmaschine wird zerlegt gefeliefert. Reinigen Sie mit einem trockenen Tuch zunachst das Säulenrohr (14), die Bodenplatte (17), den Bohrtisch (20), den Schraubstock (23) und das Bohrfutter (4).

1. Setzen Sie das Säulenrohr (14) auf die Bodenplatte (17). Verschrauben Sie das Säulenrohr (14) mit den drei beiliegenden Montageschrauben (16) mit der Bodenplatte (17). Ziehen Sie die Montageschrauben (16) möbig fest, damit die Gewinde in der Bodenplatte (17) nicht ausreissen.
2. Setzen Sie den Bohrtisch (20) auf das Säulenrohr (14). Schieben Sie den Bohrtisch (20) in eine untere Position. Fixieren Sie den Bohrtisch (20) mit der Knebel-schraube (15) in einer unteren Position.

1. Legen Sie den Schraubstock (23) auf den Bohrtisch (20) auf. Verschrauben Sieihn mit den beiliegenden Montageschrauben (22), zusammen mit der Unterlegscheibe und dem Federring, in abgebildeter Reihenfolge, fest mit dem Bohrtisch (20).

1. Setzen Sie die Motoreinheit (13) auf das Säulenrohr (14). Sichern Sie die Motoreinheit (13) mit den beiden Klemmschrauben (27) an der Seite mit dem beiliegenden Innensechskantschluss (25).

2. Schrauben Sie die drei Bohrbarme in die Spindelführung (9) ein. Ziehen Sie die drei Bohrbarme mit einem Maulschlüssel (SW 6) fest.

3. Losen Sie die Feststellschraube vom Tiefenanschlag (8).

1. Montieren Sie den Laser mit Hilfe der Befestigungsschraube (41) and der Motoreinheit (13).

Achten Sie darauf, dass sich das Batteriefach (36) auf der Seite der Handspindelführung (9) befindet.

1. Setzen Sie die Schutzvorrichtung (6) auf den oberen Teil der Bohrspindel (7) auf.

2. Fixieren Sie die Schutzvorrichtung (6) mit der Klemmschraube (28).

3. Klappen Sie die Schutzvorrichtung (6) nach oben. Stecken Sie das Bohrfutter (4) auf den Konus der Bohrspindel (7) auf. Sichern Sie das Bohrfutter (4) mit einigen leichten Schlagen auf die Bohrfutterspitze. Benutzen Sie hierzu einen Kunststoffhammer.

Bedienung

Achtung! Verletzungsgefahr!

chtten Sie daraufuf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zugefährden.

Vor Inbetriebnahme
müssen alle Abdeckungen und Schutzvorrichtungen
ordnungsgemäß montiert sein.

• Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Aufstellen

Stellen Sie die Tischbohrmaschine auf einen festen Untergrund. Idealerweise verschrauben Sie die Maschine mit dem Untergrund. Nutzen Sie hierzu die vier Bohrlocher in der Bodenplatte (17).

E Drehzahl wahlen

1. Losen Sie die Verschlusssschraube (11) der Getriebeabdeckung (3).
2. Offnen Sie die Getriebeabdeckung (3).
3. Losen Sie die Feststellschraube (12) der Motoreinheit (13).
4. Schieber Ben Sie die Motoreinheit (13) durch Betätigen des Hebels (33) ein weniger nach vorne, um die Keilriemen (29) zu entlasten.
5. Legen Sie die Keilriemen (29) auf die gewünschte Kombination, um die angegebene Drehzahl zu erreichen:

Die Getriebeabdeckung (3) ist mit einem Verriegelungsschalter (32) ausgestellt. Bei nicht korrekt geschlossener Getriebeabdeckung (3) kann das Gerät nicht eingeschaltet werden.

1. Schieber Ben Sie die Motoreinheit (13) durch Betätigen des Hebels (33) nach hinten, um die Keilriemen (29) wieder zu spannen.
2. Die Keilriemen (29) sind richtig gespannt, wenn sie sich leicht durchdrucken halten.
3. Fixieren Sie die Feststellschraube (12) der Motoreinheit (13) wieder.
4. Schlieben Sie Getriebeabdeckung (3). Fixieren Sie die Verschlusssschraube der Getriebeabdeckung (11).

Empfohlene Drehzahlen fur verschiedene Bohrergroßen und Materialien:

[mm]	[mm]	[1/min]
<3	<4	2500
3-4	5-6	1600
5	7-8	1100
6-8	9-10	830
>8	>10	500

E Keilriemen prufen

1. Losen Sie die Verschlusssschraube (11) der Getriebeabdeckung (3).
2. Öffnen Sie die Getriebeabdeckung (3).
3. Prufen Sie die Spannung der Keilriemen (29).
4. Die Keilriemen (29) sind richtig gespannt, wenn sie sich leicht durchrücken halten.
5. Kontrollieren Sie die Keilriemen (29) auf Risse, Einschnittte oder sonstige Beschädigungen.
6. Schlieben Sie Getriebeabdeckung (3). Fixieren Sie die Verschlusssschraube der Getriebeabdeckung (11).

Keilriemen spannen

1. Losen Sie die Verschlusssschraube der Getriebeabdeckung (11).
2. Öffnen Sie die Getriebeabdeckung (3).
3. Losen Sie die Feststellschraube (12) der Motoreinheit (13).
4. Schieber Ben Sie die Motoreinheit (13) durch Betätigen des Hebels (33) nach hinten, um die Keilriemen (29) zu spannen.
5. Die Keilriemen (29) sind richtig gespannt, wenn sie sich leicht durchdruckenlagen.
6. Fixieren Sie die Feststellschraube (12) der Motoreinheit (13) wieder.
7. Schlieben Sie Getriebeabdeckung (3). Fixieren Sie die Verschlusssschraube der Getriebeabdeckung (11).

Bohrtisch verstellen

1. Losen Sie die Knebelschraube (15).
2. Schieben Sie den Bohrtisch (20) auf die gewünschte Höhe.

3. Schwenken Sie den Bohrtisch (20) auf die gewünschte Position.

4. Fixieren Sie den Bohrtisch (20) wieder mit der Knebelschraube (15).

5. Sie konnen den Bohrtisch (20) auch in der Neigung verstellen. Losen Sie hierzu die Feststellschraube (19) (SW 19) unter dem Bohrtisch (20). Neigen Sie den Bohrtisch (20) nach Wunsch bis max. 45^ nach rechts oder links. Fixieren Sie den Bohrtisch (20) wieder mit der Feststellschraube (19).

Bohrtiefe vorwahlen

1. Losen Sie die Feststellschraube vom Tiefenanschlag (8).
2. Senken Sie die Bohrspindel (7) mit dem montiertem Werkzeug auf das Werkstück.
3. Drehen Sie die Skala bis der an der Motoreinheit (13) angebrachte, rote Markierungspfel auf die Nulllinie der Skala zeigt.
4. Drehen Sie nun die Skala auf die gewünschte Bohrtiefe und drehen Sie die Feststellschraube (8) wieder fest.
5. Führn Sie die Bohrspindel (7) wieder in seine Ausgangsposition.

Werkzeugwechsel

Ziehen Sie vor dem Werkzeugwechsel den Stecker aus der Steckdose. Sie verhindern so einen unbeabsichtigten Anlauf.

1. Klappen Sie die Schutzvorrichtung (6) hoch.
2. Losen Sie die Haltebacken des Bohrfutters (4) mit dem Bohrfutterschlüssel (26) aus dem Halter (10).
3. Entnehmen Sie das Werkzeug.
4. Setzen Sie ein neues Werkzeug ein.
5. Spannen Sie die Haltebacken des Bohrfutters (4) mit dem Bohrfutterschlüssel (26).

DE AT CH

1. Fixieren Sie den Bohrfutterschlüssel (26) wieder am Halter (10).
2. Kontrollieren Sie die zentrierte Position des Werkzeugs.
3. Klappen Sie die Schutzvorrichtung (6) wieder nach unten.
4. Führn Sie einen kurzen Probelauf durch um den Bohrer auf Rundlauf zu prufen.

Lassen Sie auf keinen Fall den Bohrfutterschluss (26) stecken.

Bohren

1. Schalten Sie das Gerät ein.
2. Drehen Sie an einem der Bohrbarmegegen den Uhrzeigersinn.
3. Das Bohrfutter (4) senkt sich.
4. Bohren Sie mit angemessenem Vorschub und gewünschter Tiefe in das Werkstück.
5. Beachten Sie ein eventuell notwendiges Spanbrechen auf dem Weg zur gewünschten Bohrtiefe.
6. Führn Sie das Werkzeug langsam zurück auf die Anschlagposition.

Laser justieren

Achtung! - Laserstrahlung. Nicht in den Strahl blichen. Wenden Sie den Kopf ab oder schlieben Sie die Augen, um einen Blick in den Laserstrahl zu vermeiden. Gefahr von Augenverletzungen!

1. Bohren Sie das eingespannte Werkstück minimal an. Verändern Sie die Position des Werkstücks nicht mehr, bis der Laser eingestellt ist.
2. Schalten Sie den Laser am Ein-/Ausschalter des Lasers (34) ein.
3. Stellen Sie das Laserkreuz auf die Stelle ein, auf der das Werkstück angebohr wurde, indem Sie an den beiden Reglern (35) drehen.

Laser Batterien einsetzen/wechseln

1. Schalten Sie den Laser aus.
2. Offnen Sie das Batteriefach des Lasers (36), indem Sie die Verriegelung nach offen schieren und das Fach öffnen.
3. Setzen Sie die Batterien, entsprechend der auf dem Deckel angegebenen Polung, ein.
4. Schlieben und verriegeln Sie das Batteriefach (36).

Allgemeine Hinweise

Der Vorschub und die Spindeldrehzahl sind für die Standzeit des Werkzeugs massgebend.

Die Schnittgeschwindigkeit bestimmtsch durch die Drehzahl der Bohrspindel und durch den Durchmesser des Werkzeugs.
- Deshalb gilt grundsatzlich, je größter der Werkzeugdurchmesser ist,esto niedriger sollte die Drehzahl gewählt werden.
- Bei hoherer Festigkeit des Werkstücks muss der Schneidedruck hoher sein.
- Durch wiederholtes Zurückziehen des Werkzeugs sorgen Sie für eine leichtere Spanabfuhr.
Die Spanabfuhr ist besides bei tiefen Bohrungen erschwert. Setzen Sie hier Vorschub und Drehzahl herab.
Um eine übermäßige Abnutzung der Werkzeugschneide zu vermeiden, sollen den Sie bei Bohrungen uber 8,0 mm Durchmesser zunachst mit einem Werkzeug mit geringerem Durchmesser vorbohren.

Ein- und Ausschalten

Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät übereinstimmt.

SchlieBen Sie das Gerät an die Netzspannung an.

Achtung! Klappen Sie die Schutzvorrichtung (6) nach unten, bevor Sie die Maschine einschalten.

Einschalten:

Drucken Sie den Ein-Schalter (2).

Ausschalten:

Drucken Sie den Aus-Schalter (1).

Not-Ausschaltung:

Drucken Sie den Not-Ausschalter (5)

Nach Betätigung der Not-Ausschaltung muss der Not-Ausschalter (5) durch Drehen wieder aktiviert werden. Drucken Sie den Ein-Schalter (2), um das Gerät wieder zu starten.

Werkstücke spannen

Bearbeiten Sie nur Werkstücke, die sich Sicher spannen setzen. Das Werkstück darf nicht zu nachgiebig sein. Sonst ist keine sichere Spannung aufzubRINGen.

Das Werkstückarf aber auch nicht zu Klein oder zu groß sein.

Entfernen von Blockaden

Wahlen Sie grundsatzlich einen angepassten Vorschub, um einen möglichst störungsfreien Spanbruch zu erhögenden.

• Ist das Werkzeug im Werkstück festgesetzt, schalten Sie das Gerät aus undziehen Sie den Netzstecker. Drehen Sie das Werkzeug am Bohrfutter entgegen dem Uhrzeigersinn mit einem kleinen Ruck, um den Span zu brechen und das Werkzeug wieder freiugegeben.

Entstehen ein Bruchstück bei der Bearbeitung des Werkstücks, schalten Sie das Gerät aus undziehen Sie den Netzstecker. Nehmen Sie eine Zange zur Hilfe und entfernen Sie das Bruchstück, um ein unkontrolliertes Wegschleudern zu verhinden.

Reinigung und Wartung

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von einer Fachwerkstatt durchführung. Verwenden Sie nur Original- teile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus.

Reinigung

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemische Substanzen können die Kunststoffe des Gerätes angreiben. Reinigen Sie das Gerät niemals unter flieBendem Wasser.

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
• Reinigen Sie die Lüftungsöffnungen und die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.
• Entfernen Sie Späne, Staub und Schmutz ggf. mit einem Staubsauger.
  Schmieren Sie bewegliche Teile regelmäßig.
• Lassen Sie keine Schmierstoffe auf Schalter, Keilriemen, Antriebsscheiben und Bohrhubarme gelangen.

Wartung

Wiederholen Sie die Wartung alle 5 Betriebsstunden.

1. Losen Sie die Verschlusssschraube der Getriebeabdeckung (A 11).
2. Offnen Sie die Getriebeabdeckung (3).
3. Losen Sie die Feststellschraube (A 12) der Motoreinheit (A 13).
4. Schieben Sie die Motoreinheit (A 13) durch Betätigen des Hebels (E 33) ein weniger nach vorne, um die Keilriemen (E 29) zu entlasten.
5. Nehmen Sie beiden Keilriemen (E 29) ab.
6. Entnehmen Sie die mittlere Antriebs-scheibe (37) und deren Aufnahme (38).
7. Reinigen Sie die Lagerstellen Aufnahme (39 + 40) und fetten Sie diese mit einem handelsüblichen Mehrzweckfett ein.

8. Setzen Sie die Aufnahme (38) und die Antriebsscheibe (37) wieder ein. Spannen Sie die Keilriemen (E 29) wieder auf.

9. Schieber Ben Sie die Motoreinheit (A 13) durch Betätigen des Hebels (E 33) nach hinten, um die Keilriemen (E 29) wieder zu spannen.

10.Die Keilriemen (E 29) sind richtig gespannt, wenn sie sich leicht durchdrucken lassen.
11. Fixieren Sie die Feststellschraube (A 12) der Motoreinheit (A 13) wieder.
12.SchlieBen Sie Getriebeabdeckung (3). Fixieren Sie die Verschlusssschaube der Getriebeabdeckung (A 11).

Lagerung

Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
- Ein Umstellen des Gerätes auf kurzem Weg kann mit zwei Personen erfolgen. Ein Umstellen des Gerätes auf längerem Weg hat grundsätzlich mit einer Transporthilfe zu erfolgen.

Transport

Tragen Sie die Tischbohrmaschine nicht an der Motoreinheit.

Achtung! HeiBe Oberfl ache. Es besteht Verbrennungsgefahr. Transportieren Sie die Maschine erst, wenn die Motoreinheit 13vollständig abgekühlt ist.

Tragen Sie die Tischbohrmaschine möglichst mit einer zweiten Person. Greifen Sie mit einer Hand an die Bodenplatte (A 17), mit der anderen stabilisieren Sie die Maschine an der Getriebabdeckung (A 3).

Entsorgung/Umweltschutz

Nehmen Sie die Batterien aus dem Gerät und führen Sie Gerät, Batterien, Zubehor und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile konnen sorten rein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

• Entsorgen Sie Batterien nach den lokalen Vorschriften. Geben Sie Batterien an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführrt werden. Fragen Sie hierzu ihren lokalen Müllentsorger oder unser Service-Center.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbegebung
Gerät startet nicht	Not-Ausschalter (5) ist ausgelöst	Not-Ausschalter (5) durch Drehen wieder aktivieren. Drücken Sie den Ein-Schalter (2), um das Gerät wieder zu starten
	Netzspannung feht Haussicherung spricht an	Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann.Haussicherung prüfen
	Ein-/Ausschalter (2/1) defekt	Reparatur durch Kundendienst
	Motor defekt Reparatur durch	Kundendienst
Starke Vibrationen	Motoreinheit (13) nicht fixiert	Keilriemenspannung überprüfen und Feststellschraube (12) anziehen
	Werkzeug nicht zentriert eingespannt	Werkzeug im Bohrfutter (4) überprüfen
Laser faktio-niert nicht	Batterien leer	Batterien wechseln (siehe „Laser Batterie einsetzen/wechseln")
Lautes Quietschge-rausch	Keilriemenspannung zu hoch	Keilriemenspannung überprüfen
	Keilriemen (29) beschädigt	Keilriemen (29) überprüfen
	Antriebsüsseibe beschädigt	Antriebsscheiben überprüfen

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte telefonisch an das ServiceCenter (siehe „Service-Center"Seite 22).Halten Sie die unten genannten Bestellnummern bereit.

Pos. Betriebsanleitung	Pos. Explosions-Bezeichnung		Bestell-Nr.
	Zeichung
A 6 11-22	Schutzvorrichtung, komplett	91103336
A 20 5-10	Bohrtisch, komplett	91104522
A 1/2	44,46-51,54	Ein-/Aus-Schalter, komplett	91103339
A 5	31-36	Not-Ausschalter	91104503
A 9	67,68	Bohrhubarm	91104525
A 23	79-83	Schraubstock	91103342
E 29	102	Keilriemen, Set	91104508
A 4	23	Bohrfutter	91104502
	120,121	Scharnier Getriebeabdeckung	91104509
A 8	65	Feststellschraube Tiefenanschlag	91104506
	37	Feder für Spindelrückführung	91104504
A 26	70	Bohrfutterschlüssel	91104510
A 27	52	Klemmschrauben	91104523
A 14	2,4	Säulenrohr	91104521

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Gar- tantie ab Kaufdatum.

Im Falle von Mängeln diesen Gerätes stehen Ohnen gegen den Verkäfer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den original Kassenbon gut auf. These Unterlandage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns - nach unserer Wahl - für

Sie kosten los repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie geledeckt ist, erhalten Sie das reparierte oder ein neuen Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätstrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibele angesehen werden konnen (z.B. Keilriemen, Batterien) oder fur Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).

These Garantie verfüllt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen möglich einzuhalten. Verwendungs-zwecke und Handlungen, von denen in

der Betriebsanleitung abgeraten oder vordenen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anlie-gens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 304520) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild.

• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und

sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführtenessen. Sie erstellt ihren bereits einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DF Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 304520

AT Service Österreich

fei.:0820 201 222

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 304520

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 304520

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germany

www.grizzly-service.eu

Content

Introduction 23

Grizzly Tools GmbH & Co KG

Stockstädter Straße 2063762 Großostheim Germanywww.grizzly-service.eu

Sommaire

Introduction 40

Mandrin. B16 (1,5 mm bis 16 mm)

Course de la broche 50 mm

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzly-service.eu

Inhoud

Inleiding 58

Gebruiksdoel 59

Technische gegevens 60

Beschermingsklasse . IPXO

Gewicht 17 kg

Boorhouser. B16 (1,5 mm bis 16 mm)

Slag van as 50 mm

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Duitsland

www.grizzly-service.eu

Spis tresci

Wstep 77

Przeznaczenia 77

Opis ogolny 78

wiertarski... B16 (1,5 mm bis 16 mm)

Skok wrzeczna 50 mm

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Niemcy

www.grizzly-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Nemecko

www.grizzly-service.eu

Obsah

Uvod. 113
Použitie. 114
Vseobecny popis. 114

Sklučovadlo.....B16 (1,5 mm bis 16 mm)

Zdvih vretena 50 mm

Velkost'obrobku max.60 mm

Trieda lasera 2

Vlnová dlžka lasera. 650 nm

Vykon lasera < 1 mW

Napájanie prúdom

Laserovy modul.....2 x 1,5 V micro (AAA)

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großpostheim
Nemecko
www.grizzly-service.eu

DE AT CH	Original EG Konformitätserklärung
Hiermit bestätigten wir, dass die Tischbohrmaschine Baureihe PTBM 500 E5 Seriennummer 201808000001 - 201808310601folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 61029-1:2009/A11:2010 • EN ISO 12100:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009EN 61010-1:2010 • EN 60825-1:2014
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
C E Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY30.08.2018	Christian Frank(Dokumentationsbevollmächtigter)

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

Stand der Informationen - Last Information

Update · Version des informations

Stand van de informatie · Stan informaci ·

Stay informaci · Stay informaci:

07/2018-Ident-No.:72036847072018-8
