BEDIENUNGSANLEITUNG PAH 1700 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

MARTEAU PERFORATEUR

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE/AT/CH Originalbetriebsanleitung Seite 1

Bestimmungsgemäßer Gebrauch 2

Abgebildete Komponenten 2

Lieferumfang....2

Technische Daten 2

Verwendete Symbole auf dem Gerät. 3

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .... 3

1. Arbeitsplatz-Sicherheit .... 3
2. Elektrische Sicherheit 4
3. Sicherheit von Personen....4
4. Verwendung und Behandlung des Elektrowerkzeugs 4
5. Service.... 5
   Gerätespezifische Sicherheitshinweise für Hämmer 5

Vor der Inbetriebnahme ....5

Einfetten 5
Ölstand überprüfen 6
Zusatzhandgriff montieren 6
Zusatzhandgriff benutzen....6
Meißel einsetzen 6
Meißel entnehmen 7

Inbetriebnahme 7

Ein- und ausschalten....7

Wartung und Reinigung....8

Öl nachfüllen 8

Kohlebürsten tauschen 8

Entsorgung 9

Garantie der Kompernaß Handels GmbH 9

Service 10

Importeur....10

Original-Konformitätserklärung....11

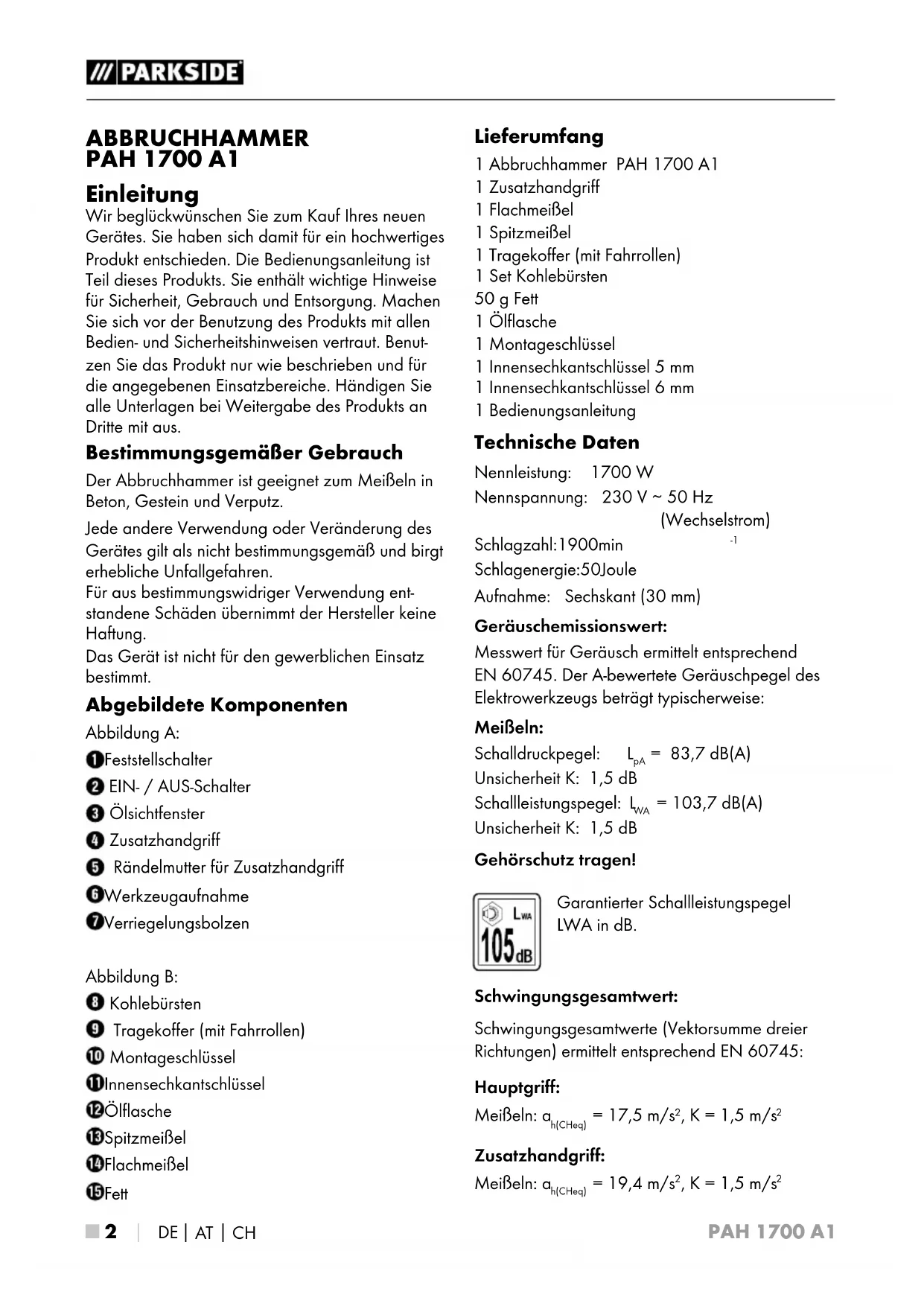

ABBRUCHHAMMER PAH 1700 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Abbruchhammer ist geeignet zum Meißeln in Beton, Gestein und Verputz.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Abgebildete Komponenten

Abbildung A:

① Feststellschalter
② EIN- / AUS-Schalter
3 Ölsichtfenster
4 Zusatzhandgriff
5 Rändelmutter für Zusatzhandgriff
6 Werkzeugaufnahme
7 Verriegelungsbolzen

Abbildung B:

8 Kohlebürsten
9 Tragekoffer (mit Fahrrollen)
10 Montageschlüssel
⑪Innensechkantschlüssel
12Ölflasche
13Spitzmeißel
14 Flachmeißel
15Fett

Lieferumfang

1 Abbruchhammer PAH 1700 A1
1 Zusatzhandgriff
1 Flachmeißel
1 Spitzmeißel
1 Tragekoffer (mit Fahrrollen)
1 Set Kohlebürsten
50 g Fett
1 Ölflasche
1 Montageschlüssel
1 Innensechkantschlüssel 5 mm
1 Innensechkantschlüssel 6 mm
1 Bedienungsanleitung

Technische Daten

Nennleistung: 1700 W

Nennspannung: 230 V \~ 50 Hz

(Wechselstrom)

Schlagzahl: 1900min

Schlagenergie:50Joule

Aufnahme: Sechskant (30 mm)

Geräuschemissionswert:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Meißeln:

Schalldruckpegel: L_pA = 83,7 dB(A)

Unsicherheit K: 1,5 dB

Schallleistungspegel: L_WA = 103,7 dB(A)

Unsicherheit K: 1,5 dB

Gehörschutz tragen!

Garantierter Schallleistungspegel LWA in dB.

Schwingungsgesamtwert:

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Hauptgriff:

Meißeln: a_h(CHeq) = 17,5 m/s^2 , K = 1,5 m/ s^2

Zusatzhandgriff:

Meißeln: a_h(CHeq) = 19,4 m/s^2 , K = 1,5 m/ s^2

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNUNG!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Verwendete Symbole auf dem Gerät

nungsanleitung lesen.

Gehörschutz tragen.

Staubschutzmasketragen.

Schutzbrille tragen.

Schutzhandschuhe tragen.

Vor Benutzung erden.

Achtung! Befüllen Sie das Gerät mit Öl bevor Sie es zum ersten Mal benutzen!

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Hämmer

en Sie Gehörschutz. Die

Einwirkung von Lärm kann Gehörverlust bewirken.

Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.

■ Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie eine Staubschutzmaske.

Vor der Inbetriebnahme

WARNUNG! VERLETZUNGSGEFAHR!

▶ Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.

HINWEIS

Überprüfen Sie in regelmäßigen Abständen den festen Sitz der dafür vorgesehenen Innensechskantschrauben am Gerät. Verwenden Sie hierzu die im Lieferumfang enthaltenen passenden Innensechkantschlüssel 11

Einfetten

WARNUNG!

Prüfen Sie vor jeder Inbetriebnahme ob genügend Fett (z. B. Mehrzweckfett, Lagerfett etc.) im Gerät und am Meißel vorhanden ist. Die Inbetriebnahme ohne Fett, führt zu irreparablen Schäden am Gerät.

♦ Fetten Sie die Werkzeugaufnahm\$ mit dem mitgelieferten Fett 15 ein.
♦ Fetten Sie den betreffenden Meißelschaft 13 / 14 mit dem mitgelieferten Fett 15 ein.

Ölstand überprüfen

HINWEIS

▶ Bevor Sie das Gerät in Betrieb nehmen, müssen Sie überprüfen, ob genügend Öl (z. B. SAE 20W–50) im Gerät vorhanden ist. Die Inbetriebnahme ohne ausreichend Öl, führt zu irreparablen Schäden am Gerät.

- Halten Sie das Gerät mit der Werkzeugaufnahme 6 nach oben.

♦ Schauen Sie im Ölsichtfenste 3 auf der Unterseite des Gerätes nach, ob sich ausreichend Öl im Gerät befindet (siehe Abb. 1).

Falls kein Öl im Ölsichtfenster ③ zu sehen ist, füllen Sie Öl (SAE 20W–50) nach, wie im Kapitel „Öl nachfüllen“ beschrieben.

Zusatzhandgriff montieren

Der Zusatzhandgriff 41t im Auslieferungszustand vormontiert.

Montieren Sie den Zusatzhandgriff ^4 wie in der Explosionszeichnung (siehe Ausklappseite) dargestellt.

Zusatzhandgriff benutzen

- Sie können den Zusatzhandgrif 4 beliebig schwenken.

- Lösen Sie die Rändelmutte ^5 .

Schwenken Sie den Zusatzhandgriff um 360° um die Geräteachse und/oder nach vorne oder hinten in die gewünschte Position.

♦ Ziehen Sie die Rändelmutte 5 wieder fest.

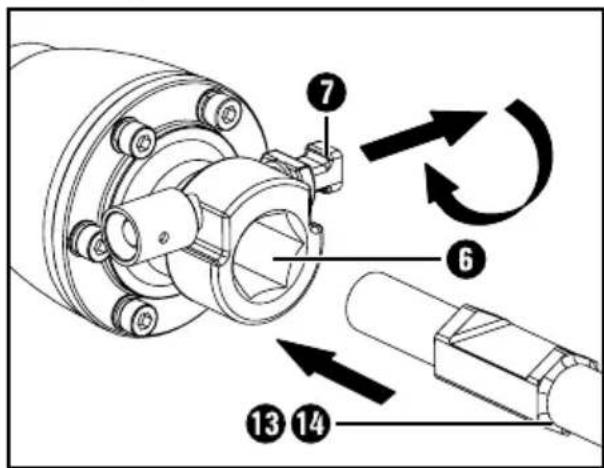

Meißel einsetzen

⚠️ WARNING!

- Benutzen Sie nur passende Sechskantschaft-Meißel mit einem Durchmesser von 30 mm. - Prüfen Sie vor jeder Inbetriebnahme ob genügend Fett im Gerät und am Meißel vorhanden ist (siehe Kapitel „Einfetten“). Die Inbetriebnahme ohne Fett, führt zu irreparablen Schäden am Gerät.

Ziehen Sie den Verriegelungsbolze ^7 heraus und lassen Sie ihn in der Position arretieren, in der er die Werkzeugaufnahme ^6 nicht blockiert. Die flache Seite des Verriegelungsbolzens ^7 muss nach oben zeigen, um die Werkzeugaufnahme ^6 zu öffnen.

♦ Setzen Sie den Meißel ^13 / 14 mit der Einfrässung in Richtung des Verriegelungsbolzens 7 ein. (siehe Abb. 2)

Drehen Sie den Verriegelungsbolze 7 um 180 Grad, bis er spürbar einrastet. Dadurch wird die Werkzeugaufnahme 6 verriegelt.

Die abgerundete Seite des Verriegelungsbolzens ⑦ zeigt dabei nach oben.

Überprüfen Sie durch Ziehen des Meißels 13 / 14 die einwandfreie Verriegelung.

Das Werkzeug hat systembedingt ein radiales Spiel.

HINWEIS

▶ Wenn der Verriegelungsbolzen ^7 nicht in seiner Position verriegelt werden kann, bedeutet das, dass sich der Meißel ^13 / ^14 nicht in der richtigen Position befindet. Bringen Sie die Maschine in eine senkrechte Position und drücken Sie den Meißel ^13 / ^14 in Richtung Boden. Jetzt können Sie den Verriegelungsbolzen ^7 drehen.

Meißel entnehmen

WARNUNG! VERLETZUNGSGEFAHR!

▶ Während des Betriebes kann der Meißel sehr heiß werden. Lassen Sie den Meißel nach der Verwendung abkühlen und tragen Sie immer Schutzhandschuhe, wenn Sie den Meißel entnehmen wollen.

Ziehen Sie den Verriegelungsbolzen ⑦ heraus und lassen Sie ihn in der Position arretieren, in der er die Werkzeugaufnahme ⑥ nicht blockiert. Die flache Seite des Verriegelungsbolzens ⑦ muss nach oben zeigen, um die Werkzeugaufnahme ⑥ zu öffnen.

Ziehen Sie den Meiße 13 / 14 aus der Werkzeugaufnahme 6.

Inbetriebnahme

WARNUNG! VERLETZUNGSGEFAHR!

- Der Meißel kann sich während des Betriebes verklemmen und es können deshalb hohe Kräfte an den Handgriffen auftreten. Achten Sie zu jederzeit auf einen sicheren Stand und einen festen Griff während des Betriebes. - Stellen Sie sicher, dass das Gerät ausgeschaltet ist, wenn Sie den Netzstecker in eine Netzsteckdose stecken!

WARNUNG!

- Prüfen Sie vor jeder Inbetriebnahme ob genügend Fett im Gerät vorhanden ist (siehe Kapitel „Einfetten“). Die Inbetriebnahme ohne Fett, führt zu irreparablen Schäden am Gerät. - Bevor Sie das Gerät in Betrieb nehmen, müssen Sie überprüfen, ob genügend Öl im Gerät vorhanden ist (siehe Kapitel „Ölstand überprüfen“). Die Inbetriebnahme ohne ausreichend Öl, führt zu irreparablen Schäden am Gerät. - Verwenden Sie das Gerät nicht mit zu hohem Anpressdruck. Dies verringert die Leistung und belastet den Motor.

Ein- und ausschalten

Sie können beim Betrieb zwischen Moment- und Dauerbetrieb auswählen.

Momentbetrieb einschalten:

Drücken Sie den EIN-/AUS-Schalte ^2 .

Momentbetrieb ausschalten:

♦ Lassen Sie den EIN-/AUS-Schalte ^2 los.

Dauerbetrieb einschalten:

- Drücken Sie den EIN-/AUS-Schalte ^2 und stellen Sie ihn im gedrückten Zustand mit dem Feststellschalter ^1 est.

Dauerbetrieb ausschalten:

- Drücken Sie den EIN-/AUS-Schalte ^2 und lassen Sie ihn wieder los.

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.

■ Die Handgriffe, Lüftungsschlitze und das Motorgehäuse müssen stets sauber, trocken und frei von Öl oder Schmierfetten sein.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.
■ Achten Sie darauf, dass die Lüftungsschlitze frei sind.
Säubern Sie regelmäßig die Werkzeugaufnahme 6:
- Fetten Sie vor dem Einsetzen des Werkzeugs die Werkzeugaufnahme 6 leicht ein.

WARNUNG!

▶ Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

HINWEIS

▶ Nicht aufgeführte Ersatzteile (wie z. B. Schalter) können Sie über unsere Service - Hotline bestellen.

Öl nachfüllen

HINWEIS

▶ Bevor Sie das Gerät in Betrieb nehmen, müssen Sie überprüfen, ob genügend Öl im Gerät vorhanden ist (siehe Kapitel „Ölstand überprüfen“). Die Inbetriebnahme ohne ausreichend Öl, führt zu irreparablen Schäden am Gerät.

Falls Sie festgestellt haben, dass kein Öl im Ölsichtfenster ③ zu sehen ist, müssen Sie Öl nachfüllen:

♦ Legen Sie das Gerät mit dem Ölsichtfenste 3 nach oben auf eine ebene Unterlage.
Lösen Sie mithilfe des mitgelieferten Montageschlüssels 10 das Ölsichtfenster 3 vom Gehäuse.
Füllen Sie in die Öffnung das Öl mit Hilfe der Ölflasche 12 bis ca. 1 cm unter den Rand ein.
♦ Setzen Sie das Ölsichtfenste ^3 wieder ein und schrauben Sie es mit dem Montageschlüssel ^10 fest.

Überpüfen Sie den Füllstand wie im Kapitel „Ölstand überprüfen“ beschrieben.

Kohlebürsten tauschen

HINWEIS

▶ Lassen Sie die Kohlebürsten durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzen.

Entsorgung

rpackung besteht aus umwelt-

freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

n Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie der

Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN 298641

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Richtlinie für Geräuschemission

(2000/14/EC)

(2005 / 88 / EC)

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010

EN 60745-2-6:2010

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-11:2000

EN 50581:2012

Typbezeichnung der Maschine:

Abbruchhammer PAH 1700 A1

Herstellungsjahr: 02-2018

Seriennummer: IAN 298641

Bochum, 18.01.2018

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Contents

Introduction....14

Intended use....14

Kompernass Handels GmbH warranty 20

Service 21

Importer 21

Kompernass Handels GmbH warranty

Dear Customer,

Kompernass Handels GmbH

Chère cliente, cher client,

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298641

Importateur

Technische gegevens 36

♦ Trek de beitel ^13 / 14it de beitelhouder . 6

Ingebruikname

Kompernaß Handels GmbH

Geachte klant,

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service België

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298641

Importeur

Kompernass Handels GmbH

Estimado cliente:

Kompernass Handels GmbH

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

IAN 298641

Importador
