BEDIENUNGSANLEITUNG PTBM 500 C3 PARKSIDE

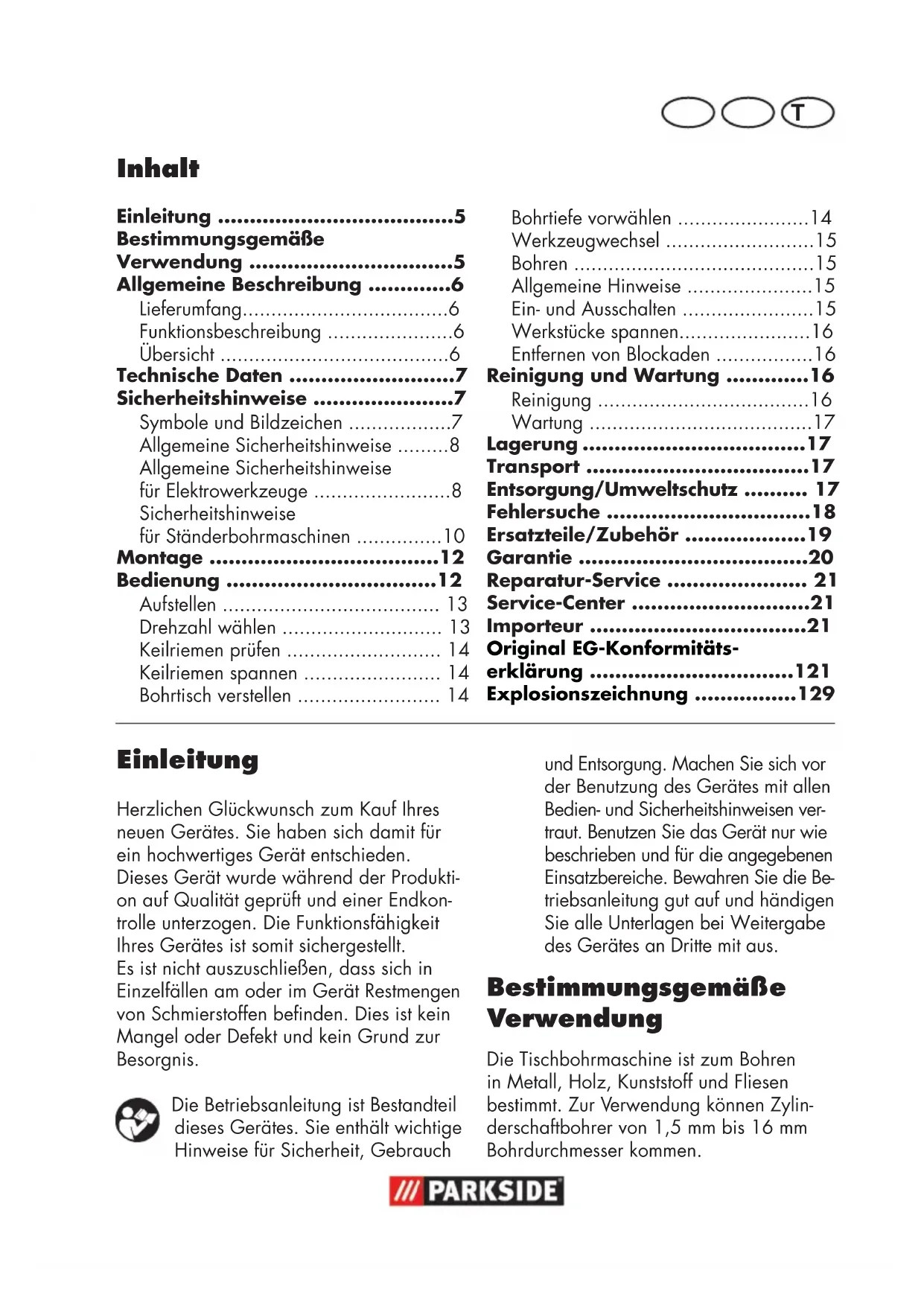

• C HA TD E Inhalt Einleitung p. 5
• Bestimmungsgemäße Verwendung p. 5
• Allgemeine Beschreibung p. 6
• Lieferumfang p. 6
• Funktionsbeschreibung p. 6
• Übersicht p. 6
• Technische Daten p. 7
• Sicherheitshinweise p. 7
• Symbole und Bildzeichen p. 7
• Allgemeine Sicherheitshinweise p. 8
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 8
• Sicherheitshinweise für Ständerbohrmaschinen p. 10
• Montage p. 12
• Bedienung p. 12
• Aufstellen p. 13
• Drehzahl wählen p. 13
• Keilriemen prüfen p. 14
• Keilriemen spannen p. 14
• Bohrtisch verstellen p. 14
• Original EG-Konformitäts- erklärung p. 121
• Explosionszeichnung Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produkti- on auf Qualität geprüft und einer Endkon- trolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen p. 129

• Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch Bohrtiefe vorwählen p. 14
• Werkzeugwechsel p. 15
• Bohren p. 15
• Allgemeine Hinweise p. 15
• Ein- und Ausschalten p. 15
• Werkstücke spannen p. 16
• Entfernen von Blockaden p. 16
• Reinigung und Wartung p. 16
• Reinigung p. 16
• Wartung p. 17
• Lagerung p. 17
• Transport p. 17
• Entsorgung/Umweltschutz p. 17
• Fehlersuche p. 18
• Ersatzteile/Zubehör p. 19
• Garantie p. 20
• Reparatur-Service p. 21
• Service-Center p. 21
• Importeur und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen ver- traut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Be- triebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Die Tischbohrmaschine ist zum Bohren in Metall, Holz, Kunststoff und Fliesen bestimmt. Zur Verwendung können Zylin- derschaftbohrer von 1,5 mm bis 16 mm Bohrdurchmesser kommen.6 D E A T C H Das Gerät ist für den Einsatz im Heimwer- kerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist nicht zum Gebrauch durch Personen unter 16 Jahren bestimmt. Ju- p. 21

nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Allgemeine Beschreibung Die Abbildung der wichtigsten

vorderen Ausklappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. - Bodenplatte - Bohrtisch - Säulenrohr - Motoreinheit - 3 Bohrhubarme - Schutzvorrichtung - Bohrfutter - Bohrfutterschlüssel - Innensechskantschlüssel - Schraubstock - Montagematerial - Betriebsanleitung Funktionsbeschreibung Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Übersicht K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 1 Aus-Schalter 2 Ein-Schalter 3 Getriebeabdeckung 4 Bohrfutter 5 Not-Ausschalter 6 Schutzvorrichtung 7 Bohrspindel 8 Feststellschraube Tiefenanschlag 9 Handspindelführung mit 3 Bohrhubarmen 10 Halter für Bohrfutterschlüssel 11 Verschlussschraube Getriebeabdeckung 12 Feststellschraube Motoreinheit 13 Motoreinheit 14 Säulenrohr 15 Knebelschraube 16 3 Montageschrauben 17 Bodenplatte 18 Winkelskalierung 19 Feststellschraube Bohrtisch Neigung 20 Bohrtisch 21 Tiefenanschlag mit Skala 22 Montagematerial Schraubstock 23 Schraubstock 24 Spannbacken 25 Innensechskantschlüssel 26 Bohrfutterschlüssel 27 Klemmschrauben Motoreinheit K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 28 Klemmschraube Schutzvorrichtung K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 29 Keilriemen 30 spindelseitige Antriebsscheibe 31 motorseitige Antriebsscheibe 32 Verriegelungsschalter7 C HA TD E Technische Daten Tischbohrmaschine .... PTBM 500 D4 Nenneingangsspannung ...230 V~, 50 Hz Leistungsaufnahme .. 500 W (S2 15 min)* Leerlaufdrehzahl (n

= 3 dB Schallleistungspegel (L

• Auf die ununterbrochene Betriebsdauer von 15 Minuten erfolgt eine Ruhepause, bis die Gerätetemperatur weniger als 2 K (2°C) von der Raumtemperatur abweicht. Lärm- und Vibrationswerte wurden entspre- chend den in der Konformitätserklärung ge- nannten Normen und Bestimmungen ermittelt. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschät- zung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeits- zeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschal- tet ist, aber ohne Belastung läuft). Sicherheitshinweise ACHTUNG! Beim Gebrauch von Elektrowerk- zeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grund- sätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf. Symbole und Bildzeichen Bildzeichen auf dem Gerät: Achtung! Gefahr durch elektrischen Schlag! Ziehen Sie vor Wartungs- und Re- paraturarbeiten den Netzstecker aus der Steckdose.8 D E A T C H Allgemeine Sicherheitshinweise Achtung! Beim Gebrauch von Elek- trowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnah- men zu beachten: Es besteht die Gefahr von Verlet- zungen. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwende- te Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektro- werkzeuge (ohne Netzkabel). Sicheres Arbeiten

• Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung im Arbeits- bereich kann Unfälle zur Folge haben.

• Berücksichtigen Sie Umgebungs- einüsse. - Setzen Sie Elektrowerkzeuge nicht dem Regen aus. - Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Betriebsanleitung lesen! Tragen Sie Gehörschutz Tragen Sie Augenschutz. Lange Haare nicht offen tragen. Benutzen Sie ein Haarnetz. Tragen Sie keine Handschuhe. Achtung! Verletzungsgefahr durch rotierende Teile!

Es besteht Verbrennungsgefahr. Elektrogeräte gehören nicht in den Hausmüll. Symbole in der Betriebsanleitung: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Gebotszeichen mit Angaben zur Verhütung von Schäden. Schließen Sie das Gerät an die Netzspannung an. Ziehen Sie den Netzstecker. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Ge- rät. Stahl Holz9 C HA TD E - Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. - Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr be- steht.

• Schützen Sie sich vor elektri- schem Schlag. Vermeiden Sie Kör- perberührungen mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroher- den, Kühlgeräten).

• Halten Sie andere Personen fern. Lassen Sie andere Personen, insbeson- dere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.

• Bewahren Sie unbenutzte Ele- krowerkzeuge sicher auf. Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

• Überlasten Sie Ihr Elektrowerkzeug nicht. Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie das richtige Elekt- rowerkzeug. - Verwenden Sie keine leistungsschwa- chen Maschinen für schwere Arbeiten. - Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

• Tragen Sie geeignete Kleidung. - Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von bewegli- chen Teilen erfasst werden. - Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert. - Tragen Sie bei langen Haaren ein Haarnetz.

• Benutzen Sie Schutzausrüstung. - Tragen Sie eine Schutzbrille. - Verwenden Sie bei stauberzeugen- den Arbeiten eine Atemmaske.

• Schließen Sie die Staubabsaug- Einrichtung an. Falls Anschlüsse zur Staubabsaugung und Auffangeinrich- tung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht be- stimmt ist. Benützen Sie das Kabel nicht, um den Stecker aus der Steckdo- se zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Sichern Sie das Werkstück. Benüt- zen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück fest- zuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.

• Vermeiden Sie abnormale Kör- perhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• PegenSieIhreWerkzeugemit Sorgfalt. - Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. - Befolgen Sie die Hinweise zur Schmie- rung und zum Werkzeugwechsel. - Kontrollieren Sie regelmäßig die An- schlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädi- gung von einem anerkannten Fach- mann erneuern. - Kontrollieren Sie Verlängerungslei- tungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. - Halten Sie Handgriffe trocken, sau- ber und frei von Öl und Fett.

• Ziehen Sie den Stecker aus der Steckdose. Bei Nichtgebrauch des1 0 D E A T C H Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.b. Sägeblatt, Bohrer, Fräser.

• Lassen Sie keine Werkzeug- schlüssel stecken. Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

• Vermeiden Sie unbeabsichtigten Anlauf. Vergewissern Sie sich, dass der Schalter beim Einstecken des Ste- ckers in die Steckdose ausgeschaltet ist.

• Benutzen Sie Verlängerungs- kabel für den Außenbereich. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekenn- zeichnete Verlängerungskabel.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

• Überprüfen Sie das Elektrowerk- zeug auf eventuelle Beschädi- gungen. - Vor weiterem Gebrauch des Elektro- werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungs- gemäße Funktion untersucht werden. - Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. - Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt wer- den, soweit nichts anderes in der Gebrauchsanweisung angegeben ist. - Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. - Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

• ACHTUNG! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zube- hörs kann eine Verletzungsgefahr für Sie bedeuten.

• Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft re- parieren. Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheits- bestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen. Service:

• Lassen Sie Ihr Elektrowerkzeug nurvonqualiziertemFach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Ständerbohrmaschinen

• Machen Sie Warnschilder am Elek- trowerkzeug niemals unkenntlich.

• Befestigen Sie das Elektrowerk- zeug auf einer festen, ebenen und waagerechten Fläche. Wenn das Elektrowerkzeug verrutschen oder wackeln kann, kann das Einsatzwerk- zeug nicht gleichmäßig und sicher ge- führt werden.

• HaltenSiedieArbeitsächebis auf das zu bearbeitende Werk- stück sauber. Scharfkantige Bohrspä- ne und Gegenstände können zu Ver- letzungen führen. Materialmischungen sind besonders gefährlich. Leichtmetall- staub kann brennen oder explodieren.1 1 C HA TD E

• Stellen Sie vor Arbeitsbeginn die richtige Drehzahl ein. Die Drehzahl muss dem Bohrdurch- messer und dem zu bohrenden Material angemessen sein. Bei einer falsch eingestellten Drehzahl kann sich das Einsatzwerkzeug im Werkstück verhaken.

• Führen Sie das Einsatzwerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Ge- fahr, dasss sich das Einsatzwerkzeug im Werkstück verhakt und das Werk- stück mitgenommen wird. Dies kann zu Verletzungen führen.

• Kommen Sie mit Ihren Händen nicht in den Bohrbereich, wäh- rend das Elektrowerkzeug läuft. Beim Kontakt mit dem Einsatzwerkzeug besteht Verletzungsgefahr.

• Entfernen Sie niemals Bohrspäne aus dem Bohrbereich, während das Elektrowerkzeug läuft. Füh- ren Sie die Antriebseinheit immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.

• Entfernen Sie anfallende Bohr- späne nicht mit bloßen Händen. Besonders durch heiße und scharfkantige Metallspäne besteht Verletzungsgefahr.

• Brechen Sie lange Bohrspäne in- dem Sie den Bohrvorgang durch ein kurzes Zurückdrehen des Drehrades unterbrechen. Durch lan- ge Bohrspäne besteht Verletzungsgefahr.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zu Verlust der Kontrolle.

• Benutzen Sie Spannvorrichtun- gen, um das Werkstück festzu- spannen. Bearbeiten Sie keine Werkstücke, die zu klein zum Festspannen sind. Wenn Sie das Werkstück mit der Hand festhalten, können Sie es nicht ausreichend gegen Verdrehen sichern und sich verletzen.

• Schalten Sie das Elektrowerk- zeug sofort aus, wenn das Ein- satzwerkzeug blockiert. Das Einsatzwerkzeug blockiert, wenn: - das Elektrowerkzeug überlastet wird; - es im zu bearbeitenden Werkstück verkantet.

• Fassen Sie das Einsatzwerkzeug nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Ein- satzwerkzeug wird beim Arbeiten sehr heiß.

• Untersuchen Sie regelmäßig das Kabel und lassen Sie ein be- schädigtes Kabel nur von einer autorisierten Kundendienststelle reparieren. Ersetzen Sie beschä- digte Verlängerungskabel. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

• Bewahren Sie das unbenutzte Elektrowerkzeug sicher auf. Der Lagerplatz muss trocken und abschließbar sein. Dies verhindert, dass das Elektrowerkzeug durch die Lagerung beschädigt oder von unerfah- renen Personen bedient wird.

• Verlassen Sie das Werkzeug nie, bevor es vollständig zum Still- stand gekommen ist. Nachlaufen- de Einsatzwerkzeuge können Verletzun- gen verursachen.

• Benutzen Sie das Elektrowerk- zeug nicht mit beschädigtem Kabel. Berühren Sie das beschä- digte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.1 2 D E A T C H

• Das Gerät ist nicht zur Bearbeitung von Lebensmitteln geeignet.

• Bearbeiten Sie keine Werkstücke, die Sie nicht sicher spannen können. Insbeson- dere runde oder unebene Werkstücke.

• Vermeiden Sie abnormale Kör- perhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Montage Die Tischbohrmaschine wird zerlegt ge- liefert. Reinigen Sie mit einem trockenen Tuch zunächst das Säulenrohr (14), die Bodenplatte (17), den Bohrtisch (20), den Schraubstock (23) und das Bohrfutter (4).

1. Setzen Sie das Säulenrohr (14) auf die

Bodenplatte (17). Verschrauben Sie das Säulenrohr (14) mit den drei beiliegen- den Montageschrauben (16) mit der Bodenplatte (17). Ziehen Sie die Mon- tageschrauben (16) mäßig fest, damit die Gewinde in der Bodenplatte (17) nicht ausreissen.

2. Setzen Sie den Bohrtisch (20) auf das

Säulenrohr (14). Schieben Sie den Bohr- tisch (20) in eine untere Position. Fixieren Sie den Bohrtisch (20) mit der Knebel- schraube (15) in einer unteren Position. K L M N O P Q R S T U V W X Y Z

3. Legen Sie den Schraubstock

(23) auf den Bohrtisch (20) auf. Verschrauben Sie ihn mit den beiligenden Montageschrauben (22), zusammen mit der Unter- legscheibe und dem Federring, in abgebildeter Reihenfolge, fest mit dem Bohrtisch (20). K L M N O P Q R S T U V W X Y Z A B C D E F G H I J

4. Setzen Sie die Motoreinheit (13)

auf das Säulenrohr (14). Sichern Sie die Motoreinheit (13) mit den beiden Klemmschrauben (27) an der Seite mit dem beiliegenden Innensechskantschlüssel (25). K L M N O P Q R S T U V W X Y Z A B C D E F G H I J

5. Schrauben Sie die drei Bohrhu-

barme in die Spindelführung (9) ein. Ziehen Sie die drei Bohrhu- barme mit einem Maulschlüssel (SW 6) fest.

6. Lösen Sie die Feststellschraube

vom Tiefenanschlag (8). K L M N O P Q R S T U V W X Y Z A B C D E F G H I J

7. Setzen Sie die Schutzvorrichtung

(6) auf den oberen Teil der Bohr- spindel (7)auf.

8. Fixieren Sie die Schutzvorrichtung

(6) mit der Klemmschraube (28).

9. Klappen Sie die Schutzvorrich-

tung (6) nach oben. Stecken Sie das Bohrfutter (4) auf den Konus der Bohrspindel (7) auf. Sichern Sie das Bohrfutter (4) mit einigen leichten Schlägen auf die Bohr- futterspitze. Benutzen Sie hierzu einen Kunststoffhammer. Bedienung Achtung! Verletzungsgefahr! - Achten Sie darauf, zum Arbeiten genügend Platz zu haben und andere Personen nicht zu gefährden. - Vor Inbetriebnahme müssen alle Abdeckungen und Schutzvorrichtungen ordnungsgemäß montiert sein. - Ziehen Sie den Netzstecker, bevor Sie Einstellungen am Gerät vor- nehmen.1 3 C HA TD E Aufstellen Stellen Sie die Tischbohrmaschine auf einen festen Untergrund. Idealerweise verschrauben Sie die Maschine mit dem Untergrund. Nutzen Sie hierzu die vier Bohrlöcher in der Bodenplatte (17).

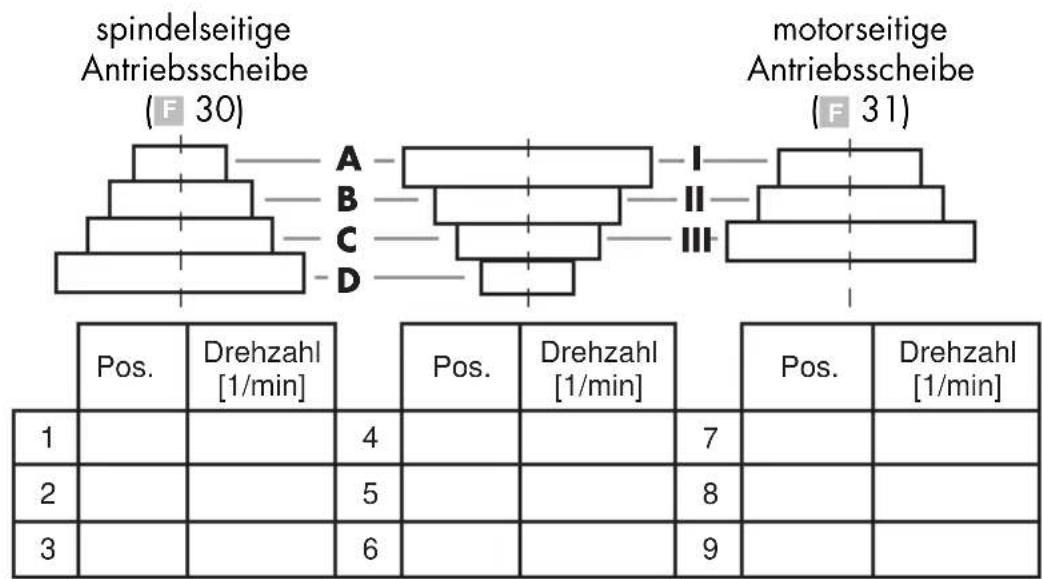

III spindelseitige Antriebsscheibe

K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 31) Pos. Drehzahl [1/min] Pos. Drehzahl [1/min] Pos. Drehzahl [1/min] 1 D - I 5 0 0 4 D - I I I 8 3 0 7 B - I I I 1 6 0 0 2 D - I I 6 8 0 5 B - I 9 8 0 8 A - I I 2 0 0 0 3 C - I 7 7 0 6 C - I I 1 1 0 0 9 A - I I I 2 5 0 0 Die Getriebeabdeckung (3) ist mit einem Verriegelungsschalter (32) ausgestattet. Bei nicht korrekt ge- schlossener Getriebeabdeckung (3) kann das Gerät nicht eingeschaltet werden.

6. Schieben Sie die Motoreinheit (13)

nach hinten, um die Keilriemen (29) wieder zu spannen.

7. Die Keilriemen (29) sind richtig ge-

spannt, wenn sie sich leicht durchdrü- cken lassen.

8. Fixieren Sie die Feststellschrauben (12)

der Motoreinheit (13) wieder.

9. Schließen Sie Getriebeabdeckung (3).

Fixieren Sie die Verschlussschraube der Getriebeabdeckung (11). K L M N O P Q R S T U V W X Y Z A B C D E F G H I J Drehzahl wählen

1. Lösen Sie die Verschlussschraube (11)

der Getriebeabdeckung (3).

2. Öffnen Sie die Getriebeabdeckung (3).

3. Lösen Sie die beiden Feststellschrauben

(12) der Motoreinheit (13).

4. Schieben Sie die Motoreinheit (13) ein

wenig nach vorne, um die Keilriemen (29) zu entlasten.

5. Legen Sie die Keilriemen (29) auf die

gewünschte Kombination, um die ange- gebene Drehzahl zu erreichen:1 4 D E A T C H Empfohlene Drehzahlen für verschiedene Bohrergrößen und Materialien: [mm] [mm] [1/min]

1. Lösen Sie die Verschlussschraube (11)

der Getriebeabdeckung (3).

2. Öffnen Sie die Getriebeabdeckung (3).

3. Prüfen Sie die Spannung der Keilriemen

4. Die Keilriemen (29) sind richtig ge-

spannt, wenn sie sich leicht durchdrü- cken lassen.

5. Kontrollieren Sie die Keilriemen (29)

auf Risse, Einschnitte oder sonstige Be- schädigungen.

6. Schließen Sie Getriebeabdeckung (3).

Fixieren Sie die Verschlussschraube der Getriebeabdeckung (11). Keilriemen spannen

1. Lösen Sie die Verschlussschraube der

Getriebeabdeckung (11).

2. Öffnen Sie die Getriebeabdeckung (3).

3. Lösen Sie die Feststellschrauben (12)

der Motoreinheit (13).

4. Schieben Sie die Motoreinheit (13)

nach hinten, um die Keilriemen (29) zu spannen.

5. Die Keilriemen (29) sind richtig gespannt,

wenn sie sich leicht durchdrücken lassen.

6. Fixieren Sie die Feststellschrauben (12)

der Motoreinheit (13) wieder.

7. Schließen Sie Getriebeabdeckung (3).

Fixieren Sie die Verschlussschraube der Getriebeabdeckung (11). Bohrtisch verstellen

1. Lösen Sie die Knebelschraube (15).

2. Schieben Sie den Bohrtisch (20) auf die

3. Schwenken Sie den Bohrtisch (20) auf

die gewünschte Position.

4. Fixieren Sie den Bohrtisch (20) wieder

mit der Knebelschraube (15).

5. Sie können den Bohrtisch (20) auch

in der Neigung verstellen. Lösen Sie hierzu die Feststellschraube (19) (SW

19) unter dem Bohrtisch (20). Neigen

Sie den Bohrtisch (20) nach Wunsch bis max. 45° nach rechts oder links. Fixieren Sie den Bohrtisch (20) wieder mit der Feststellschraube (19). Bohrtiefe vorwählen

1. Lösen Sie die Feststellschraube vom Tie-

2. Senken Sie die Bohrspindel (7) mit dem

montiertem Werkzeug auf das Werk- stück.

3. Drehen Sie die Skala bis der an der

Motoreinheit (13) angebrachte, silberne Markierungspfeil auf die Nulllinie der Skala zeigt.

4. Drehen Sie nun die Skala auf die ge-

wünschte Bohrtiefe und drehen Sie die Feststellschraube (8) wieder fest.

5. Führen Sie die Bohrspindel (7) wieder

in seine Ausgangsposition.1 5 C HA TD E Werkzeugwechsel Ziehen Sie vor dem Werkzeug- wechsel den Stecker aus der Steckdose. Sie verhindern so einen unbeabsichtigten Anlauf.

1. Klappen Sie die Schutzvorrichtung (6)

2. Lösen Sie die Haltebacken des Bohrfut-

ters (4) mit dem Bohrfutterschlüssel (26) aus dem Halter (10).

3. Entnehmen Sie das Werkzeug.

4. Setzen Sie ein neues Werkzeug ein.

Spannen Sie die Haltebacken des Bohrfut- ters (4) mit dem Bohrfutterschlüssel (26).

6. Fixieren Sie den Bohrfutterschlüssel (26)

wieder am Halter (10).

7. Kontrollieren Sie die zentrierte Position

8. Klappen Sie die Schutzvorrichtung (6)

9. Führen Sie einen kurzen Probelauf

durch um den Bohrer auf Rundlauf zu prüfen. Lassen Sie auf keinen Fall den Bohr- futterschlüssel (26) stecken. Bohren

1. Schalten Sie das Gerät ein.

2. Drehen Sie an einem der Bohrhubarme

gegen den Uhrzeigersinn.

3. Das Bohrfutter (4) senkt sich.

4. Bohren Sie mit angemessenem Vorschub

und gewünschter Tiefe in das Werk- stück.

5. Beachten Sie ein eventuell notwendiges

Spanbrechen auf dem Weg zur ge- wünschten Bohrtiefe.

6. Führen Sie das Werkzeug langsam zu-

rück auf die Anschlagposition. Allgemeine Hinweise Der Vorschub und die Spindeldreh- zahl sind für die Standzeit des Werkzeugs massgebend. - Die Schnittgeschwindigkeit bestimmt sich durch die Drehzahl der Bohrspin- del und durch den Durchmesser des Werkzeugs. - Deshalb gilt grundsätzlich, je größer der Werkzeugdurchmesser ist, desto niedri- ger sollte die Drehzahl gewählt werden. - Bei höherer Festigkeit des Werkstücks muss der Schneidedruck höher sein. - Durch wiederholtes Zurückziehen des Werkzeugs sorgen Sie für eine leichtere Spanabfuhr. - Die Spanabfuhr ist besonders bei tiefen Bohrungen erschwert. Setzen Sie hier Vorschub und Drehzahl herab. - Um eine übermäßige Abnutzung der Werkzeugschneide zu vermeiden, sollten Sie bei Bohrungen über 8,0 mm Durchmesser zunächst mit einem Werkzeug mit geringerem Durchmesser vorbohren. Ein- und Ausschalten Achten Sie darauf, dass die Span- nung des Netzanschlusses mit dem Typenschild am Gerät über- einstimmt. Schließen Sie das Gerät an die Netzspannung an. Achtung! Klappen Sie die Schutzvorrichtung (6) nach unten, bevor Sie die Maschi- ne einschalten.1 6 D E A T C H Einschalten: Drücken Sie den Einschalter (2). Ausschalten: Drücken Sie den Ausschalter (1). Not-Ausschaltung: Drücken Sie den Not-Ausschalter (5) Nach Betätigung der Not-Ausschal- tung muss der Not-Ausschalter (5) durch Drehen wieder aktiviert wer- den. Drücken Sie den Einschalter (2), um das Gerät wieder zu starten. Werkstücke spannen Bearbeiten Sie nur Werkstücke, die sich sicher spannen lassen. Das Werkstück darf nicht zu nachgiebig sein. Sonst ist keine sichere Spannung aufzubringen. Das Werkstück darf aber auch nicht zu klein oder zu groß sein. Entfernen von Blockaden - Wählen Sie grundsätzlich einen ange- passten Vorschub, um einen möglichst störungsfreien Spanbruch zu ermögli- chen. - Ist das Werkzeug im Werkstück festge- setzt, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drehen Sie das Werkzeug am Bohrfutter entgegen dem Uhrzeigersinn mit einem kleinen Ruck, um den Span zu brechen und das Werkzeug wieder freizugeben. - Ensteht ein Bruchstück bei der Bearbei- tung des Werkstücks, schalten Sie das Gerät aus und ziehen Sie den Netzste- cker. Nehmen Sie eine Zange zur Hilfe und entfernen Sie das Bruchstück, um ein unkontrolliertes wegschleudern zu verhindern. Reinigung und Wartung Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker. Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von einer Fachwerkstatt durchführen. Verwenden Sie nur Original- teile. Lassen Sie das Gerät vor allen Wartungs- und Rei- nigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr! Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus. Reinigung Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Chemische Sub- stanzen können die Kunststoffteile des Gerätes angreifen. Reinigen Sie

• Reinigen Sie das Gerät nach jedem Ge- brauch gründlich.

• Reinigen Sie die Lüftungsöffnungen und

weichen Bürste, einem Pinsel oder ei- nem Tuch.

• Entfernen Sie Späne, Staub und Schmutz ggf. mit einem Staubsauger.

• Schmieren Sie bewegliche Teile regel- mäßig.

• Lassen Sie keine Schmierstoffe auf Schalter, Keilriemen, Antriebsscheiben und Bohrhubarme gelangen.1 7 C HA TD E K L M N O P Q R S T U V W X Y Z A B C D E F G H I J Wartung Wiederholen Sie die Wartung alle 5 Betriebsstunden.

1. Lösen Sie die Verschlussschraube der

Getriebeabdeckung ( K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 11).

2. Öffnen Sie die Getriebeabdeckung (3).

3. Lösen Sie die Feststellschrauben (12)

der Motoreinheit (13).

4. Schieben Sie die Motoreinheit (13) ein

wenig nach vorne, um die Keilriemen

5. Nehmen Sie beide Keilriemen (

K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 29) ab.

6. Entnehmen Sie die mittlere Antriebs-

scheibe (33) und deren Aufnahme (34).

7. Reinigen Sie die Lagerstellen Aufnahme

(35+36) und fetten Sie diese mit einem handelsüblichen Mehrzweckfett ein.

8. Setzen Sie die Aufnahme (34) und die

Antriebsscheibe (33) wieder ein. Span- nen Sie die Keilriemen ( K L M N O P Q R S T U V W X Y Z A B C D E F G H I J

9. Schieben Sie die Motoreinheit (13)

gespannt, wenn sie sich leicht durchdrü- cken lassen. 11.Fixieren Sie die Feststellschrauben (12) der Motoreinheit (13) wieder. 12.Schließen Sie Getriebeabdeckung (3). Fixieren Sie die Verschlussschraube der Getriebeabdeckung ( K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 11). Lagerung

• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.

• Ein Umstellen des Gerätes auf kurzem Weg kann mit zwei Personen erfolgen. Ein Umstellen des Gerätes auf längerem Weg hat grundsätzlich mit einer Trans- porthilfe zu erfolgen. Transport Tragen Sie die Tischbohrma- schine nicht an der Motorein- heit.

Es besteht Verbrennungsgefahr. Transportieren Sie die Maschine erst, wenn die Motoreinheit

K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 13)vollständig abgekühlt ist. Tragen Sie die Tischbohrmaschine mög- lichst mit einer zweiten Person. Greifen Sie mit einer Hand an die Bodenplatte ( K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 17), mit der anderen stabilisieren Sie die Ma- schine an der Getriebabdeckung ( K L M N O P Q R S T U V W X Y Z A B C D E F G H I J 3). Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- stoff- und Metallteile können sortenrein getrennt werden und so einer Wieder- verwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.1 8 D E A T C H Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Not-Ausschalter (5) ist ausgelöst Not-Ausschalter (5) durch Drehen wieder aktivieren. Drücken Sie den Einschalter (2), um das Gerät wieder zu starten Netzspannung fehlt Haussicherung spricht an Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann.Haussicherung prüfen Ein-/Ausschalter (2/1) defekt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Starke Vibrationen

Keilriemenspannung überprüfen und Feststellschraube (12) anziehen Werkzeug nicht zentriert eingespannt Werkzeug im Bohrfutter (4) überprüfen Lautes Quietschge- räusch Keilriemenspannung zu hoch Keilriemenspannung überprüfen Keilriemen (29) beschädigt Keilriemen (29) überprüfen Antriebsscheibe beschädigt Antriebsscheiben überprüfen1 9 C HA TD E Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 21). Halten Sie die unten genannten Bestellnummern bereit. Pos. Betriebs- Pos. Explosions- Bezeichnung Bestell-Nr. anleitung zeichnung 6 11-22 Schutzvorrichtung, komplett 91103336 20 5-9 Bohrtisch, komplett 91104522 1/2 44,46-51,54 Ein-/Ausschalter, komplett 91103339 5 31-36 Not-Ausschalter 91104503 9 67,68 Bohrhubarm 91104507 23 79-83 Schraubstock 91103342

29 102 Keilriemen, Set 91104508 4 23 Bohrfutter 91104502 120,121 Scharnier Getriebeabdeckung 91104509 8 65 Schraube für Tiefenbegrenzer 91104506 37 Feder für Spindelrückführung 91104504 12 53 Schraube für Keilriemenspannung 91104505 26 70 Bohrfutterschlüssel 911045102 0 D E A T C H Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Keilriemen) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemä- ße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In- Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind

C HA TD E formationen über die Abwicklung Ihrer Reklamation.
