GEBRUIKSAANWIJZING PTBM 500 C3 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

ES

TALADRO DE COLUMNA

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

Pred ctenim si otevrete stranu s obrzky a potom sesezname te vsemi funkcempi pristoje.

ES

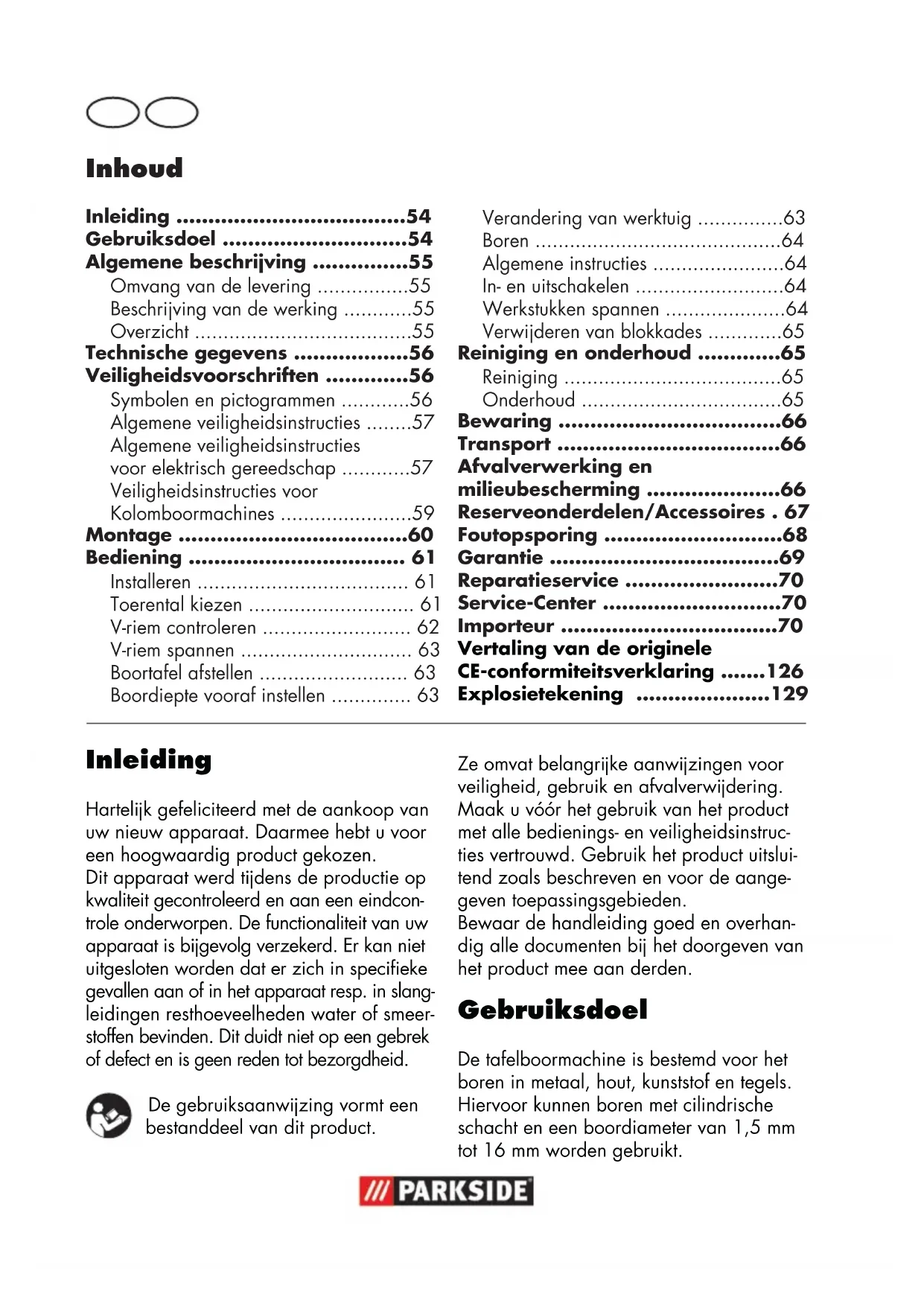

Algemene beschrijving 55

Omvang van de levering 55

Beschrijving van de werking 55

Overzicht 55

Veiligheidsvoorschriften 56

Symbolen en pictogrammen 56

Algemene veiligheidsinstructies 57

Algemene veiligheidsinstructies voor elektrisch gereedschap 57

Veiligheidsinstrumentes voor Kolomboormachines 59

Montage 60

Bediening 61

Installeren 61

Toerental kiezen 61

V-riem controleren 62

V-riem spannen 63

Boortafel afstellen 63

Boordiepte vooraf instellen 63

Verandering van werktuig 63

Boren 64

Algemene instructies 64

In- en uitschakelen 64

Werkstukken spannen 64

Verwijdersen van blokkades 65

Reiniging en onderhoud 65

Reiniging 65

Onderhoud 65

Bewaring 66

Transport 66

Afvalverwerking en milieuubescherming 66

Reserveonderdelen/Accessoires . 67

Foutopsoring 68

Garantie 69

Reparatieservice 70

Service-Center 70

Importeur 70

Vertaling van de originele CE-conformiteitsverklaring ....126

Explosietekening 129

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw新模式 apparaat. Daarmee heb u voor een hoogwaardig product gekozen.

Dit apparaat werkijdens de productie op kwaliteit gecontroleerd en aan een eind controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan nicht uitgesloten worden dat er zich in specifieke gezallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt Niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit product.

Ze omvat belangrijke aanwijzingen vooreiligheid, gebruik en afvalverwijdering. Maak u voor het gebruik van het product met alle bedienings- eneiligheidsinstru-ties vertrouwd. Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

De tafelboormachine is bestemd voor het boren in metaal, hout, kunststof en tegels. Hiervoor kannen boren met cilindrische schacht en een boordiameter van 1,5 mm tot 16 mm worden gezruikt.

Het apparaat is bedoeld voor doe-het-zelvers. Het werk Niet ontworpen voor professioneel continu gebruik.

Het apparaat is nicht bestemd voor gebruik door personenjonger dan 16. Jongeren ouder dan 16aar mogen het apparaat alleen onder toezicht gebruiken.

De fabrikant is Niet aansprakelijk voor schade, die worden veroorzaakt door verkeerd gebruik of een verkeerde hantering.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achefterste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat uit en controllerer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmaterialiaal.

• Bodemplaat
• Boortafel
• Kolombuis
• Motorunit
  -3 boorhefarmen
• Beschemkap
  -Boorhouder
• Boorhouldersleutel
• Inbussleutel
• Bankschroef
• Montagematerialiaal
• Gebruiksaanwijzing

Beschrijving van de werkinq

De werkung van de verschillende bedienings-elementen worden hieronder beschreiben.

Overzicht

A 1 Uit-schakelaar

2 Aan-schakelagr
3 Afdekking van het drijfwerk
4 Boorhouder
5 Noodknop
6 Beschemkap
7 Booras
8 Vastzetschroef diepteaanslag
9 Handmatige asgeleiding met 3 boorhefarmen

10 Houser voor boorhoudersleutel
11 Sluitschroef afdekking van het drijfwerk
12 Vastzetschroef, motorunit
13 Motorunit
14 kolombuis
15 Knevel
16 3 montageschroeven
17 Bodemplaat
18 Hoekschaal
19 Vastzetschroef boortafel neiging
20 Boortafel
21 Diepteaanslag met schaal
22 Montagematerialial bankschoef
23 Bankschroef
24 Klemmen
25 Inbussleutel
26 Boorhouldersleutel
27 Klemschroeven, Motorunit

E 28 Klemschroef, Beschermkap

F 29 V-riem

30 Aandrijfschrijf aan de kant van de as
31 Aandrijschijf aan kant van motor
32 Vergrendelingsschakelaar

Technische gegevens

Tafelboormachine .... PTBM 500 D4

Netspanning 230 V\~, 50 Hz

Prestatievermogen ... 500 W (S2 15 min)*

Toeren bij Niet-belasting (_0)

Spil .500-2500 min

Motor 1400 min

Beschermniveau

Werkstukgrootte max. 60 mm

Geluidsdrukniveau

(L_pA) 71 dB(A); K_pA = 3 dB

Geluidssterkte (L_WA)

gemeten 84 dB(A); K_VA = 3 dB

gegarandeerd 87 dB(A)

Vibratie (a_h) 2,39 m/s; K= 1,5 m/s²

• Na de ononderbroken gebruiksduur van 15 minutes volgt een rustpauze, tot de temperatuur van het apparaat minder dan 2 K (2°C) afwijk van de kamertemperatuur.

Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zich vermeld.

De vermelde trilemissiewaarde is volgens een genormeerde keuringsmethode gemeten en kan voor de vergelijkking van een elektrisch werktuig met een ander werktuig worden gezruikt.

De vermelde trilemissiewaarde kan ook voor een eerste inschatting van de bloatstelling worden gezruikt.

Waarschuwing:

De trilemissiewaarde kan tijdens het werkelijkke gebruik van het elektrische werktuig van de vermelde waarde afwijken, afhankelijk van

de manier waarop het elektrisch werktuig worden gebruikt.

Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werklijk. Daar bij moeten alle delen van de bedrijfscylclus in acht worden genomen (bij voorbeeld tiiden, waarop het elektrische werktuig is uitgeschakeld en tiiden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Veiligheidsvoorschriften

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming gegen een elektrische schok en gegen gevaar voor verwondenen en brand volgende essentiele veiligheidsmaatregelen getroffen te worden.

Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstructies op een goede plaat.

Symbolen en pictogrammen

Symbolen op het apparaat:

Let op!

Let op! Gevaar voor elektrische schokken! Voordat er werkzaamheden aan het apparaat worden verricht de stekker uit het stopcontact trekken.

Gebruiksaanwijzing raadplegen!

Draag een gehoorbescherming

Draag een oogbescherming.

Langhaar Niet open dragen. uik een haarnetje.

Draag geen handschoenen.

Gevaar door verwondingen door draaiend gereedschap! Houd handen op een veilige afstand!

Let op! Heet oppervlak. Er bestaat een risico op brandwon-den.

Machines horen nicht bij huishoudelijk afval.THuis.

Symbolen in de handleiding:

Gevaarsymbolen met gevevens terpreventie van lichamelijke letsels en materieleschade.

Gebodsteken met gegevens terpreventie van beschadigingen.

Sluit het apparaat aan op het elektriciteitsnet.

Stekker uithetstopcontacttrekken.

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Staal

Hout

Algemene veiligheidsinstructies

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming gegen een elektrische schok en gegen gevaar voor verwondenen en brand volgende essentièle veiligheidsmaatregelen getroffen te worden.

Lees al deze instructies alvorens dit elektrisch werktuig te gebruiken en bewaar de veiligheidsinstrumentes op een goede plaat.

Algemene veiligungsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstrumenties gebruekte begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

Veilig werken:

• Houd uw werkterrein in orde. Wanorde op het werkterrein kan ongevallen tot gevolg hebben.

• Houd rekening met omgevingsinvloeden.

• Stel elektrisch gereedschap nicht bloot aan regen.

• Gebruik elektrisch gereedschap nicht in een vochtige of native omgeving.

O

• Zorg voor een goede verlichting van de arbeitsplaat.
• Gebruik elektrisch gereedschap nicht waar brand- of ontploffingsgevaar bestaat.
• Bescherm uzelf gegen een elektrische schok. Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld boaren, radiatoren, elektrische fornuizen, koelapparaten).
• Houd andere Personen op een veilige afstand. Laat andere Personen, in het bijzonder kinderen, het elektrische gereedschap of het snoer aanraken. Neem een veilige afstand tot het werkterrein in.
• Bewaar ongebruikt elektrisch gereedschap op veilige wijze. Ongebruikt elektrisch gereedschap dient op een droge, hooggelegen of afgeslotenplaats, buiten het bereik van kinderen, gedeponeerd te worden.
  Overbelast uw elektrisch gereedschap Niet. U werkt beter en veiliger in het aangegeven capaciteitsbereik.
• Gebruik het aangewezen elektrische gereedschap.
• Gebruik geen machines met een laag vermogen voor lastige werkzaamheden.
• Gebruik het elektrische gereedschap Niet voor doeleinden, waaroor het Niet voorzien is. Gebruik bijvoorbeeld geen handcirkelzaag voor het snoeien van takken van bomen of houtblokken.
• Draag geschikte kledij.
• Draag geen ruimzittende kledingstukken of sieraden, ze können door beweegbare onderdelen vastgegrepen worden.
• Bij werkzaamheden in de open lucht is slipvrij schoeisel aanbevelenswaardig.
• Draag bij lang haar een haarnetjie.
  Maak gebruik van de beschemingsuitrusting.
• Draag een beschermbril. In geval van veronachtzaming konnen er oogletsels

door vonken of slijpdeeltjes ontstaan.

• Maak bij stofproduender werkzaamheden gebruik van een ademasker.
• Sluit de stofafzuiginrichting aan.
  Indien er aansluitingen voor de stofaf-zuiginrichting en opvanginrichting beschikbaarijken, overtuigt u er zich van dat deze aangesloten en correct gebruikt worden.
• Gebruik het snoer Niet voor doeleinden, waarvoor het Niet bestemd is. Gebruik het snoer Niet om de stekker uit het stopcontact te trekken. Bescherm het snoer谈起hitte, olie en scherpe kanten.
• Beveilig het werkstuk.
  Gebruik de spaninrichtingen of een bankschroef om het werkstuk vast te houden. Het worden daardoor veiliger dan met uw hand teengehouden.
  Vermijd een abnormale lichaams-housing. Zorg voor een veilige stand en houd te allen tiJE duw evenwicht.
• Onderhoud uw gereedschap met zorg.
• Houd het snoeigereedschap scherp en neties om beter en veiliger te konnen werken.
• Volg de instructies voor de smering en voor een wissel van het gereedschap op.
• Controller regelmatig het netsnoer van het elektrische gereedschap en LAST dit in geval van beschadiging door een erkende yakman vernieuwen.
• Controller verlengkabels regelmatig en vervoang deze wonneer ze beschadigd�.
• Houd de handgrepen droog, netjes en vrij van olie en yet.
• Trek de stekker uit het stopcontact. Bij Nietgebruik van het elektrische gereedschap, voor het onderhoud en bij een wissel van gereedschap, zoals bijvoorbeeld zaagblad, boormachine, freesmachine.
• Laat geen gereedschapssleutel insteken.
  Controller voor de inschakeling dat sleutel en instelgereedschap verwijderd zijn.

Vermijd een onopzettelijke start. Vergewis u dat de schakelaar bij het insteken van de stekker in het stopcontact uitgeschakeld is.

• Gebruik verlangkabels voor buiten. Gebruik in de open lucht uitsluitend waarvoortegestane en dievenovereenkomstig gekenmerkte verlangkabels.

Wees aandachtig. Let erop, wat u doet. Ga verstandig aan het werk. Gebruik het elektrische gereedschap nicht wanneer u ongeconcentreerd bent.

• Controller het elektrische gereedschap op eventuele beschadigingen.

Voorverder gebruik van het elektrische gereedschap moeten beschermingsnrichtingen of Licht beschadigde onderdelen zorgvuldig op hun fouloze en reglementair voorgeschreiben werkung onderzoucht worden.

• Controller of de beweegbare onderdelen fouloos functioneren en nicht klemmen en of er onderdelen beschadigd zich. Al de onderdelen要去en correct gemonteerd zich en aan alle voorwaarden voldoen om een fouloze werkung te vrijwaren.

• Beschadigde beschemingsinrichtingen en onderdelen要去en zoals reglementair voorgeschreiben door een erkende serviceworkplaats gerepareerd of uitgewisseld worden voor zover niets anders in de gebruiksaanwijzing aangegeven is.

• Beschadigde schakelaars要去en op een klantenserviceafdeling verrangen worden.

• Gebruik geen elektrisch gereedschap, waar bij de schakelaar Niet in- en uitgeschakeld kan worden.

• Opgelet! Het gebruik van ander elektrisch gereedschap en van andere toebehoren kan een gevaar voor verwondeningen voor u betekenen.

Laat uw elektrisch gereedschap dooreen vakkundige elektromonteur repare

ren. Dit elektrische gereedschap voldoet aan de ter zake geldende veiligheidsbepalingen. Reparaties mogen uitsluitend op een gespecialiseerde werkplaatsuitgevoerd worden doordat er originele reserveonderdelen gebruikt worden; in het andere geval kunnen er ongevallen voor de gebruiker ontstaan.

Service:

Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserve-onderdelen repareren. Daardoor wordt verzekerd dat de verilgheid van het elektrische gereedschap in stand gehonden worden.

Veiligheidsinstructies voor Kolomboormachines

Zorg ervoor dat waarschuwingsplaatjes van het elektrisch werktuig altijd duidelijk blijven.

• Bevestig het elektrisch werktuig aan een vast, effen en horizontaal oppervlak. Als het elektrisch werktuig kan weglieden of onvast staat, kan het geplaatste werktuig Niet gelijkmatig en veilig worden gehanteerd.

• Houd het werkvlak schoon voor het te bewerken werkstuk. Boorspaanders en voorwerpen met scherpe randen+kennen verwondingen veroorzaken. Materialmengsels zich bijzonder gevaarlijk. Stof vanlicht metaal kan branden of exploderen.

Stel voor het begin van uw werkzaamheden het juiste toerental in. Het toerental要去 aangepast zich aan de boardiameter en het materiaal waar u zal boren. Bij een verkeerd ingesteld

toerental kan het geplaatste werktuig in het werkstuk vast komen te zitten.

• Beweeg het geplaatste werktuig slechts in het werkstuk als het ingeschakeld is. Anders bestaat het risico dat het geplaatste werktuig in het werkstuk vastkomt te zitten en het werkstuk worden meegenomen. Dit kan leiden tot verwondingen.
  Grijp met uw handen Niet in het boorgebied terwijl het elektrische werktuig in werking is. Bij contact met het geplaatste werktuig bestaat het risico op verwondingen.
• Verwijder nooit boorspaanders van het boergebied terwijl het elektrische werktuig in werkking is. Zet de aaandrijfeenheid altijd eerst in de rustpositie en schakel het elektrisch werktuiguit.
• Verwijder de ontstane boorspaanders Niet met blote handen. Vooral door het metaalspaanders met sterke punten bestaat het risico op verwondingen.
• Breek Lange boorspaanders met het draaiwiel dat even terugdraait om het boorproces te onderbreken. Door lange boorspaanders bestaat het risico op verwondingen.
• Houd grepen droog, schoon en vrij van olie en vet. Vettige, olieachtige grepen zich glad en leiden tot verlies van controle.
• Gebruik spansystemen om het werkstuk vast te spannen. Bewerk geen werkstukken die teklein+zijn om vast te spannen. Als u het werkstuk vasthoudt met de hand, kunt u het Niet voldoende beschermen gegen het draaien en u zich verwonden.
  Schakel het elektrische werktuig meteenuit als het geplaatste werktuig blokkeert. Het geplaatste werktuig blokkeert als:

• het elektrische werkfuig overbelast wordt of

• het kantelt in het werkstuk dat u wilt bewerken.

• Raak het geplaatste werktuig na de werkzaamheden Niet aan, zolang het Niet is afgekoeld. Het geplaatste werktuig worden zeer heet bij de werkzaamheden.
• Controller regelmatig het snoer en LAST een beschadigd snoer uitsluitend repareren door een erkende klantendienst. Vervang beschadigde verlangkabels. Zo wordt gegarandeerd dat de veiligheid van het elektrische werktuig behouden blijft.
• Bewaar het ongebruike elektrische werktuig op een veilige plaat. De opbergplaats要去 droog zich en afgeslooten+kennen worden.Daardoor wordt vermeden dat het elektrische werktuig door de opberging wordt beschadigd of door onervaren personen wordt gebruikt.
  Verlaat het werktuig nooit, vooraleer het volledig tot stilstand is gekomen. Geplaatste werktuigen die nog draaien, hunnen verwondingen peroorzaken.
• Gebruik het elektrische werktuig nicht met beschadigd snoer. Raak het beschadigde snoer Niet aan en trek de stekker uit als het snoer tijdens de werkzaamheden worden beschadigd. Beschadigde snoeren verhogen het risico op een elektrische schok.
  Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig en veilig staat en behoud uw evenwicht.

Montage

De tafelboormachine wordt in afzonderli- jike stukken geleverd. Reinig met een droge doek eerst de kolombuis (14), de bodemplaat (17), de boortafel (20), de bankschroef (23) en de boorhouder (4).

1. Plaats de kolombuis (14) op de bodemplaat (17). Schroef de kolombuis (14) vast met de bodemplaat (17) met de drie bijgeleverde zeskantschroeven (16). Draai de schroeven (16) Niet te hard vast zodat de schroefdraden in de bodemplaat (17) Niet scheuren.
2. Plaats de boortafel (20) op de kolombuis (14). Schuif de boortafel (20) in een onderste positie. Fixeer de boortafel (20) met knevel (24) in een onderste positie.

1. Leg de bankschoef (23) op de boortafel (20). Schroef hem met de meegeleverde montageschroeven (22), samen met de onderlegring en de veerring, in de afgebeelde volgorde, aan de boortafel (20).

1. Zet de motorunit (13) op de kolombuis (14). Borg de mot- orunit (13) met de beiden klem-schroeven (27) aan de zijkant met behulp van de meegeleverde inbussleutel (25).

1. Schroef de drie boorhefarmen in de asgeleiding (9). Draai de drie boorhefarmen met een steeksleutel (SW 6) aan.

2. Maak de vastzetschroef van de diepteaanslag (8) los.

1. Plaats de beschermkap (6) op het bovenste deel van de booras (7).

2. Fixeer de beschemkap (6) met de klemschroef (28).

3. Klap de beschermkap (6) maar boven. Steek de boorhouser (4) op de conus van de booras (7). Fixeer de boorhouser (4) met enkele lichte slagen op de top van

boorhouser. Gebruik hiervoor een plastieken hamer.

Bediening

Let op! Gevaar voor verwondeningen!

• Zorg ervoor dat u voldoende\ plaats te heeft om te werken en\ andere Personen nicht in gevaar\ brengt.
• Voor ingebruikname要去en alle afdekkingen en beveiligingsystemen maar behoren zich gemonteerd.
  Trek de stekker uit alvorens instellingen op het apparaat uit te voeren.

Installeren

Zet de tafelboormachine op een vaste ondergrond. Idealiter schroeft u de machine aan de ondergrond vast. Gebruik hiervoor de vier geboorde gaten in de bodemplaat (17).

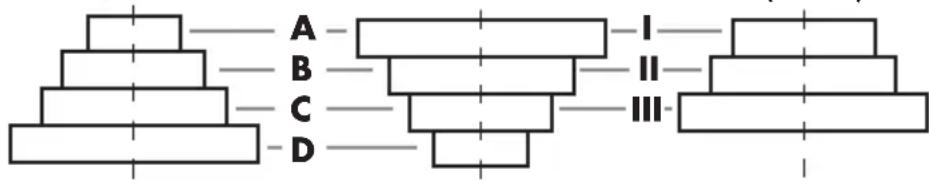

Toerental kiezen

1. Maak de afsluitschroef (11) aan de afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk (3).
3. Maak de beiden vastzetschroeven (12) van de motorunit (13) los.
4. Schuif de motorunit (13) een beetje waar voren om de V-riemen (29) te ontlasten.
5. Leg de V-riemen (29) op de gewenste combinatie om het aangegeven toeren-tal te bereiken:

Aandrijschrijf aan de kant van de as

(30)

Aandrijschijf aan
kant van motor

(31)

	Positie	Toerental [1/min]		Positie	Toerental [1/min]		Positie	Toerental [1/min]
1.			4.			7.
2.			5.			8.
3.			6.			9.

De afdekking van het driijfwerk (3) is uitgerust met een veiligheidsschakelaar (32). Wanner de afdekking van het driijfwerk Niet correct gesloten is (3), kan het apparaat nicht worden ingeschakeld.

1. Schuif de motorunit (13) maar achefteren om de V-riemen (29) opniew te spannen.
2. De V-riemen (29) zijn correct gespannen als ze Lichtjes können worden ingedrukt.
3. Zet de vastzetschroeven (12) aan de motorunit (13) wee vast.
4. Sluit de afdekking van het driijfwerk (3) Fixeer de sluitschroef van de afdekking van het driijfwerk

Aanbevolen toerentallen voor verzillende afmetingen van booren en materialen:

∅[mm]	∅[mm]	[1/min]
<3	<4	2500
3-4 5	-6 1600
5	7-8 1	100
6-8 9	10 8	30
>8	>10	500

V-riem controleren

1. Maak de afsluitschroef (11) aan de afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk (3).
3. Controller de spanning van de Vriemen (29).
4. De V-riemen (29) zijn correct gespannen als ze Lichtjes können worden ingedrukt.

5. Controller de V-riemen (29) op scheuren, insnijdingen of andere beschadigingen.

6. Sluit de afdekking van het driijfwerk (3). Fixeer de sluitschroef van de afdekking van het driijfwerk (11).

V-riem spannen

1. Maak de sluitschroef van de afdekking van het drijfwerk los (11).
2. Open de afdekking van het driijfwerk (3).
3. Maak de beiden vastzetschroeven (12) van de motorunit (13) los.
4. Schuif de motorunit (13) maar achefteren om de V-riemen (29) te spannen.
5. De V-riemen (29) zijn correct gespannen als ze Lichtjes können worden ingedrukt.
6. Zet de vastzetschroeven (12) aan de motorunit (13) wee vast.
7. Sluit de afdekking van het driijfwerk (3). Fixeer de sluitschroef van de afdekking van het driijfwerk (11).

Boortafel afstellen

1. Maak de knevelschoef (15) los.
2. Schuif de boortafel (20) maar de gewenste hoogte.
3. Draai de boortafel (20) in de gewenste positie.
4. Fixeer de boortafel (20) opniew met de knevelschroef (15).
5. U kunt ook de inclinatie van de boortafel (20) instellen. Maak hiervoord klemschroef (19) (SW 19) onder de boortafel los. Verstel de boortafel (20) maar wens tot max. 45^ waar rechts of links en fixeer de boortafel (20) opnieuw met de klemschroef (19).

Boordiepte vooraf instellen

1. Maak de vastzetmoer van de diepteaanslag (8) los.
2. Laat de boorspil (7) met het gemonteer-de werktuig op het werkstuk neer.
3. Draai de schaal tot de aan de motoreenheid (13) aangebrachte zilverkleurige markingspijl maar de nullijn van de schaal wijst.
4. Draai nu de schaal maar de gewenste boordiepte en draai de vastzetschroef (8) weeer vast.
5. Voer de boorspil (7) waar terug maar de uitgangspositie.

Verandering van werktuig

Trek de stekker uit het stopcontact vooraleer u het werktuig verrangt. Zo vermijdt u dat het werktuig wordt ingeschakeld.

1. Klap de beschemkap (6) maar omhooq.
2. Maak de klemmen van de boorhouser (4) los met de boorhoudersleutel (26)uit de houser (10).
3. Verwijder het werktuig.
4. Plaats een nieuw werktuig.
5. Span de klemmen van de boorhouden (4) met de boorhoudersleutel (26).
6. Fixeer de boorklauwsleutek (26) weer aan de houder (10).
7. Controller de gecentreerde positie van het werktuig.
8. Klap de beschermkap (6) opniew naar omlaag.
9. Voer een korte test uit om de boor te controlleren op concentriciteit.

Laat zeker Niet de boorhoudersleutel (26) zitten.

Boren

1. Schakel het apparaat in.
2. Draai aan een van de boorhefarmen (9) gegen de wijzers van de klok.
3. De boorhouser (4) gaat maar omlaag.
4. Boor met ges paste werkslag en de gewenste diepte in het werkstuk.
5. Houd rekening met eventueeloodzakelijk spananbreken bij het bereiken van de gewenste boordiepte.
6. Breng het werktuig langzaam terug\ aar de aanslagpositie.

Algemene instructies

De werkslag en het toerental van de as+zijn doorslaggenvd voor de levensduur van het werktuig.

• De snijsnelheid worden bepaald door het toerental van de booras en door de diameter van het werktuig.
• Daarom geldt in principe dat hoe gro ter de werktuigdiameter is, des te lager het toerental moet worden ingesteld.
• Bij hogere vastheid van het werkstuk moet de snijdruk hogerহ.
• Door herhaald terugtrekken van het werktuig zorgt u voor een gemakkelijke spaanafoer.
• De spaanafvoer wordt vooral bemoeilukt wanneer u diep boort. Verminder hier de werkslag en het toerental.
• Om een buitensporige slijtage van het werktuigsnijvlak te vermiiden moet u bij geboorde gaten met een diameter vaneer dan 8,0 mm eerst met een werktuig met geldingere diameter vooraf een gat boren.

In- en uitschakelen

Zorg ervoor dat de spanning van de elektrische aansluiting overeenstemt met het typeplaatje op het apparaat.

Sluit het apparaat aan op het elektriciteitsnet.

Let op! Klap de beschermingsinrichting (6) maar beneden, voordat u de machine inschakelt.

Inschakelen:

Druk op de aan schakelaar (2).

Uitschakelen:

Druk op de uit schakelaar (1).

Noodschakelaar gebruiken:

Druk op de noodschakalaar (5)

Na het indrukken van de noodschakelaar要去ed noodschakelaar (5) opnieuw al draaiend worden geactiveerd. Druk op de aan schakelaar (2) om het apparaat terug te starten.

Werkstukken spannen

Bewerk uitsluitend werkstukken die veilig kuren worden gespannen. Het werkstuk mag Niet teveel meegeven. Anders kan geen veilige spanning worden gerealiseer.

Het werkstuk mag darüber ook nicht te Klein of te groot+zijn.

Verwijarden van blokkades

• Kies in principe een aangepaste werkslag zodate spaanbreken möglichk worden met zo goed als geen storing.
  Is het werktuig in het werkstuk vastgezet, schakel dan het apparaat uit en trek de stekker uit. Draai het werktuig aan de boorhouser gegen de wijzers van de klok met eenkleine trekbeweging om de spaan te breken en het werktuig opnieuw vrij te makeen.
• Ontstaat er een brokstuk bij de bewerking van het werkstuk, schakel dan het apparaat uit en trek de stekkeruit. Neem een tang en verwijder het brokstuk zodate het Niet ongecontroleerd kanwegslingeren.

Reiniging en onderhoud

Trek voor elke instelling, elk onderhoud en elke reparatie de stekkeruit.

Laat werkzaamheden, die nicht zichen beschreiben in deze handleiding, uitvoeren dooreen gespecialiseerde werkplaats. Gebruik uitsluitend originele onderdelen. Laat het apparaat afkoelen voor alle onderhouds- en reinigingswerken. Er bestaat gevaar voor brandwonden!

Controleer het apparaat voor elk gebruik op duidelijke gebreken, zoals losese, verslenen of beschadigde onderdelen, correct vastzittende schroeven of andere delen. Vervang beschadigde onderdelen.

Reiniging

Gebruik geen reinigings- of oplos-middelen. Chemische substanties kuren de plastieken delen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.

• Reinig het apparaat grondig na elk gebruik.
  Reinig de verluchtingsopeningen en de buitenkant van het apparaat met een zachte borstel, een penseel of een doeck.
• Verwijder spaanders, stof en vuil eventu-eel met een stofzuiger.
• Smeer regelmatige de bewegende onderdelen.
  Zorg ervoor dat er geen smeerstoffen op de schakelaar, V-riem, aandrijfschijven en boorhefarmen belanden.

Onderhoud

Herhaal het onderhoud eens per 5 bedrijfsuren.

1. Maak de afsluitschroef (A 11) aan de afdekking van het drijfwerk los.
2. Open de afdekking van het drijfwerk (3).
3. Maak de beiden vastzetschroeven (12) van de motorunit (13) los.
4. Schuif de motorunit (13) een beetje waar voren om de V-riemen (F 29) te ontlasten.
5. Verwijder de beiden V-snaren (F 29).
6. Verwijder de middelste poelie (33) en de opname ervan (34).
7. Reinig de lagerpuntopname (35 + 36) en smeer deze met een gangbaar multifunctioneel smeervet.

8. Plaats de opname (34) en de poelie (33) waar terug. Span de V-snaren (29) waar op de poelies.

9. Schuif de motorunit (13) maar achefteren om de V-riemen (F 29) opnieuw te spannen.

10. De Vriemen (F 29) zijn correct gespannen als ze Lichtjes können worden ingedrukt.
    11.Zet de vastzetschroeven (12) aan de motorunit (13) wee vast.
    12.Sluit de afdekking van het driijfwerk (3) Fixeer de sluitschroef van de afdekking van het driijfwerk

Bewaring

• Bewaar het apparaat op een droge en stofvrijpeplaats en buiten het bereik van kinderen.
• Een verplaatsing van het apparaat over een korte afstand kan door twee Personen worden verricht. Voor een verplaatsing van het apparaat over een langere afstand dient in principe een transporthulpmiddel te worden gebruikt.

Transport

aag de tafelboormachine, et aan de motoreenheid.

Let op! Heet oppervlak. Er bestaat een risico op brandwonden. Transporteer de machine pas, wanner de motoreenheid (A 13) volledig afgekoeld is.

Draag de tafelboormachine liefst samen met een tweede persoon. Grijp met een hand de bodemplaat (A 17) vast en stabiliserer met de andere de machine aan de reductorafdekking (A 3).

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclage-punt.

Machines horen nicht bij huishoudelijk afval.THuis.

• Geef het apparaat in een recyclagepark af. De gebrukke onderdelen van kunststof en metaal+kunnen per categorie gescheden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet heb, neem dan Telefonisch contact op met het Service-Center (zie „Service-Center" paging 70). Hou de onderstaande bestelnummers:kaar.

Positie Gebruiks aanwijzing	Positie Explosiete- kening	Beschrijving	Bestel
A 6 11-22	Beschermkap, voltooien 91103336
A 20	5-9	Boortafel, voltooien 91104522
A 1/2 44,46-51,54	Uit-/Aan-schakelaar, voltooien 91103339
A 5	31-36	Noodknop	91104503
A 9	67,68	Boorhefarmen	9110
A 23	79-83	Bankschroef	91103342
F 29	102	V-riem, Set	91104508
A 4	23	Boorhouder	91104502
	120,121	Scharnier riemenafdekking	91104509
A 8	65	Schroef voor dieptebegrenzer	91104506
	37	Veer voor spilterugvoering	91104504
A 12	53	Schroef voor v-riemspanning	91104505
A 26	70	Boorhoudersleutel	91104510

Foutopsporing

Probleem Mogelijk	ke oorzaak Foutherstel
Apparaat start nicht	Noodschakelaar uit (5) is geac-tiveerd	Noodschakelaar uit (5) al draai-end terug activeren.Druk op de aan-schakelaar (2)om het apparaat wee ter starten
	Spanning ontbreektHuiszekering worden aangespro-ken	Stopcontact, netsnoer, leiding, stekker controeren, eventueel reparatie door elektricienhuiszekering controeren
	Aan-/uitschakelaar (2/1) defect	Reparatie door klantenservice
	Motor defect Reparatie door klantenservice
Sterke trillingen	Motorunit (13) nicht gefixeerd	Spanning van V-riem contro-leren en vastzetschroef (12) vastdraaien
	Werktuig nicht gecentreerd gespannen	Werktuig in boorhouder (4)controleren
Luid piepend geluid	Spanning van V-riem te hoog	Spanning van V-riemcontroleren
	V-riem (29) beschadigd V-riem (29) controleren
	Aandrijfschijf beschadigd Aandrijschijven controleren

Garantie

Geachte cliente, gechte klant,
U kriigt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantiie nicht beperkt.

Garantievoorwaarden

De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een material- of fabricagebout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defeche apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een新产品 terug. Met herstellung ofuitwisse-ling van het product begint er geen neue garantieperiode.

Garantieperiode en wettelijk kwaliteitsgarantie

De garantiperiode wordt door de garantievergoeding Niet verlngd. Dit geldt ook voor verrangen en gerepareerde onderden. Eventueel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verstreijken van de garantiperiode tot stand komende reparatives

worden gegen verplichte betaling van de Kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geprodued er enn voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd hunnen worden (b.v.vriem) of op beschadigingen aan brekbare onderdelen (b.v.schakelaars). Deze garantie valt weg wanner het product beschadigd,iet oordeelkundig gebruikt of Niet onderhoden werk.Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.Gebruksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt,dienen onvoorwaardelijk vermedente worden.

Het product is uitsluitend voor het privé- en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van gewelden bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te gehen om een snelle behandeling van uw verzoek te garanderen:

Gelieve voor alle aanvragen de kassa-bon en het artikelnummer (IAN 290757) als bewijs van de aankoop maar te houden.

O

Gelieve het artikelnummer uit het typeplaatje.
- Indien er sich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregisteerd product sunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wanner het zich voorgedaan heeft, voor u francoaar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiijden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij hunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigden met een aanwijzing op het defect waar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 290757

Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 290757

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Tafelboormachine bouwserie PTBM 500 D4 Seriennummer 201710000001 - 201710200000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem- ming gebrachte normen en nationale normen en bepalingen toegepast:
EN 61029-1:2009/A11:2010 • EN ISO 12100:2010 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großpostheim GERMANY 17.11.2017	Christian Frank ( Documentatiegelastigde )

• Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
