BRUGSANVISNING PABS 12 B2 PARKSIDE

Brugs- og sikkerhedsanvisninger Oversættelse af den originale driftsvejledning

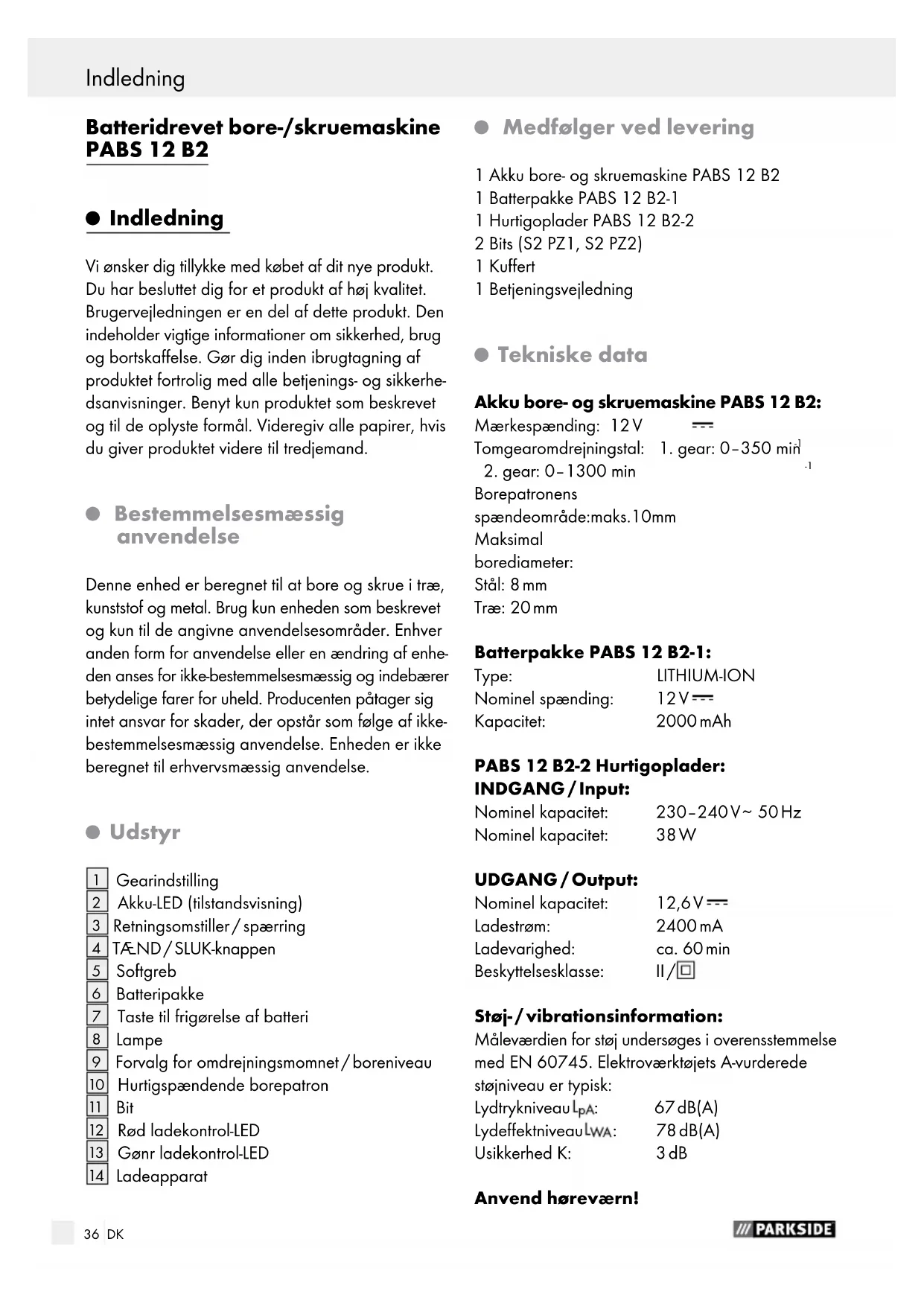

Indledning Vi ønsker dig tillykke med købet af dit nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhe- dsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.

Bestemmelsesmæssig anvendelse Denne enhed er beregnet til at bore og skrue i træ, kunststof og metal. Brug kun enheden som beskrevet og kun til de angivne anvendelsesområder. Enhver anden form for anvendelse eller en ændring af enhe- den anses for ikke-bestemmelsesmæssig og indebærer betydelige farer for uheld. Producenten påtager sig intet ansvar for skader, der opstår som følge af ikke- bestemmelsesmæssig anvendelse. Enheden er ikke beregnet til erhvervsmæssig anvendelse.

Taste til frigørelse af batteri

Hurtigspændende borepatron

Tekniske data Akku bore- og skruemaskine PABS 12 B2: Mærkespænding: 12 V Tomgearomdrejningstal: 1. gear: 0–350 min

50 Hz Nominel kapacitet: 38 W UDGANG / Output: Nominel kapacitet: 12,6 V Ladestrøm: 2400 mA Ladevarighed: ca. 60 min Beskyttelsesklasse: II / Støj- / vibrationsinformation: Måleværdien for støj undersøges i overensstemmelse med EN 60745. Elektroværktøjets A-vurderede støjniveau er typisk: Lydtrykniveau : 67 dB(A) Lydeffektniveau : 78 dB(A) Usikkerhed K: 3 dB Anvend høreværn!37 DK Indledning / Generelle sikkerhedsinstrukser for elektrisk værktøj Samlede svingningsværdier (vektorsum af tre retninger) målt i henhold til EN 60745: Boring i metal: Svingningsemissionsværdi

Skruer uden slag: Svingningsemissionsværdi

Henvisning: Det i disse anvisninger angivne svingningsniveau er blevet målt iht. en i EN 60745 standardiseret målemetode og kan anvendes til apparatsammenligningen. Den angivne svingnings- emissionsværdi kan også benyttes til et indledende skøn af standsningen. Svingningsniveauet skal ændre sig svarende til an- vendelse af det elektriske redskab og kan i nogle tilfælde ligge over den værdi der er angivet i disse anvisninger. Svingningsbelastningen kan undervur- deres hvis det elektriske redskab jævnligt bliver anvendt på en sådan måde. Prøv at hold belastningen gennem vibrationer så lille som muligt. Eksemplariske forholdsregler til formindskelse af vi- brationsbelastningen er at bære handsker ved brug af værktøjet og begrænsning af arbejdstiden. Derved skal der tages hensyn til alle driftcyklussens andele (eksempelvis tider, hvor elektroværktøjet er slukket og sådanne hvor det godt nok er tændt, men kører uden belastning). Generelle sikkerhedsinstrukser for elektrisk værktøj Alle sik- kerhedsinstrukser og anvisninger skal læses! Forsømmelighed over for sikkerhedsinstrukserne og anvisninger kan resultere i elektriske stød, brand og / eller alvorlige kvæstelser. Alle sikkerhedsinstrukser og anvisninger skal opbevares til senere brug! Begrebet „elektroværktøj“ der anvendes i sikkerheds- anvisningerne, relaterer sig til elektriske redskaber der anvendes med ledning til lysnettet og til akku- mulatordrevne elektriske redskaber (uden ledning til lysnettet).

1. Sikkerhed på arbejdsstedet

a) Arbejdsområdet skal være ryddeligt og have god belysning. Uorden og ube- lyste arbejdsområder kan være årsag til ulykker. b) Apparatet må ikke anvendes i eksplo- sionstruede omgivelser hvor der be- finder sig brændbare væsker, luftarter eller støvpartikler. Elektriske redskaber dan- ner gnister der kan antænde dampe eller støv. c) Børn og andre personer skal holdes på afstand når redskabet bliver be- nyttet. Hvis man bliver afledt, kan man miste kontrollen over apparatet.

2. Elektrisk sikkerhed

a) Elektroværktøjets (henholdsvis netde- lens) tilslutningsstik skal passe i stikdå- sen. Stikket må ikke ændres på nogen måde. Der må ikke anvendes adapter- stik sammen med elektroværktøjer der har sikkerhedsjording. Uændrede stik og passende stikdåser nedsætter risikoen for elek- trisk stød. b) Undgå kropskontakt med jordede overflader som f.eks. rør, varmeap- parater, komfurer og køleskabe. Der er øget risiko ved et elektrisk stød hvis legemet har jordforbindelse. c) Apparatet skal beskyttes mod regn og væde. Hvis der trænger vand ind i et elektrisk apparat er der forøget risiko for elektrisk stød. d) Ledningen må ikke benyttes til at bære maskinen i, hænge den op i eller til at trække stikket ud med. Ledningen skal holdes på afstand varme, olie, skarpe38 DK Generelle sikkerhedsinstrukser for elektrisk værktøj kanter eller dele af apparatet der er i bevægelse. Beskadigede eller forsnoede ledninger forhøjer risikoen for elektrisk stød. e) Til arbejde med elektriske redskaber under åben himmel, skal der anven- des forlængerledninger der også er godkendt til udendørs anvendelse. Anvendelsen af en sådan ledning nedsætter risikoen for elektrisk stød. f) Hvis det ikke er til at undgå at elektrisk værktøj skal bruges i fugtige omgivel- ser, skal der anvendes en fejlstrøms- kontakt. En sådan forringer risikoen for elektrisk stød.

3. Personlig sikkerhed

a) Bevar hele tiden opmærksomheden, pas på hvad De foretage Dem og gå til værks med det elektriske værktøj med fornuften i behold. Undlad at bruge apparatet hvis De er træt eller under indflydelse af euforiserende stoffer, alkohol eller medikamenter. Et øjebliks uopmærksomhed under benyttelse af apparatet kan føre til alvorlige kvæstelser. b) Ifør Dem personligt sikkerhedsudstyr, og bær altid sikkerhedsbriller. Personligt sikkerhedsudstyr, som f.eks. støvmaske, skrid- sikkert fodtøj, sikkerhedshjelm eller høreværn, alt efter det elektriske redskabs art og anven- delse, nedsætter risikoen for tilskadekomst. c) Undgå utilsigtet igangsætning. Sørg for at elektroværktøjet er slukket, in- den De tilslutter det strømforsyningen og / eller akkumulatoren, tager og bærer det. Hvis man har en finger på afbry- deren eller apparatet er slået til medens det bliver båret, kan dette have ulykker til følge. d) Indstillingsredskaber eller skruenøg- ler skal fjernes før apparatet bliver startet. Et stykke værktøj eller en nøgle der sidder i en bevægelig del af apparatet, kan afstedkomme kvæstelser. e) Undgå at indtage anormal kropshold- ning. De skal sørge for at De står sik- kert og hele tiden er i balance. På den måde kan apparatet bedre kontrolleres i uven- tede situationer. f) Ifør Dem egnet beklædning. Den må ikke være vid, og smykker skal lægges væk. Hår, beklædningsdele og hand- sker skal holdes borte fra bevægelige dele. Løst siddende beklædning, smykker el ler hår kan blive grebet af dele der bevæger sig. g) Hvis der monteres opsugnings- og opfangsanordninger, skal disse være sluttet til og anvendes korrekt. Anven- delse af den slags anordninger nedsætter faremomenterne som følge af støv.

4. Omhu i omgangen med og

anvendelsen af elektriske redskaber a) Undgå at overbelaste apparatet. Anvend det elektriske redskab der er bestemt til Deres arbejde. Med det pas- sende elektriske værktøj er det bedre og mere sikkert at arbejde i det angivne effektområde. b) Tag ikke elektriske redskaber i brug hvor kontakten er defekt. Et elektrisk apparat der ikke kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og / eller fjern akku’en, inden De foretager indstillinger på apparatet, skifter tilbe- hør eller lægger apparatet væk oder. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af det elektriske værktøj. d) Elektriske redskaber der ikke er i brug, skal opbevares uden for børns ræk- kevidde. Lad ikke personer benyttet apparatet hvis de ikke er fortrolig med det eller ikke har læst disse an- visninger. Elektrisk værktøj er farligt hvis det benyttes af uerfarne personer. e) Apparatet skal behandles med omhu. Det skal kontrolleres om bevægelige dele af apparatet fungerer fejlfrit og ikke er fastklemt, om noget dele er knækket eller beskadiget så appara- tets funktion er forstyrret. Beskadigede dele skal repareres før apparatet tages Generelle sikkerhedsinstrukser for elektrisk værktøj39 DK Generelle sikkerhedsinstrukser for elektrisk værktøj Generelle sikkerhedsinstrukser for elektrisk værktøj i brug. Mange uheld skyldes dårligt vedlige- holdte elektriske apparater. f) S kærende værktøjer skal holdes skarpe og rene. Ordentligt vedligeholdte skærered- skaber med skarpe ægge klemmer sig ikke så ofte fast og er lettere at føre. g) Redskabet, tilbehør, udskiftelige dele osv. skal anvendes i overensstemmelse med disse anvisninger og sådan som det er foreskrevet for denne særlige type apparat. Her skal der også tages hensyn til arbejdsbetingelserne og den opgave der skal udføres. Anvendelse af elektriske redskaber til andre formål end de angivne kan føre til farlige situationer.

5. Anvendelse og behandling

af akkuværktøjet a) Batterierne mü kun oplades i appara- ter der er anbefalet et fremstilleren. Der er brandfare forbundet med et opladningsap- parat til en bestemt type batterier, hvis det an- vendes sammen med andre batterityper. b) Anvend kun de dertil beregnede bat- terier i elektriske redskaber. Benyttelse af andre batterier kan bevirke tilskadekomst og være forbundet med brandfare. c) Batterierne skal holdes borte fra papirklips. mønter, nøgler, søm, skrue og andre små metalgenstande der kan forårsage en forbindelse mellem kontakterne. En kortslutning mellem batte- ripolerne kan føre til forbrændinger eller ild. d) Forkert anvendelse kan føre til at der siver væske ud af batteriet. Undgå berøring med batterivæske. I givet fald skylles der af med vand. Hvis De får væske i øjnene, bør De desuden søge lægehjælp. Batterivæske kan give irritation af huden eller forbrændinger. FORSIGTIG! EKSPLOSIONSFARE! Gen- oplad aldrig engangsbatterier. Beskyt akkumulatoren mod varme, f.eks. også mod kons- tant sollys, vand og fugt. Der består eksplosionsfare.

a) Lad deres elektroværktøj kun repare- re af kvalificeret fagpersonale og kun med original reservedele. Dermed sikres at apparatets sikkerhed bibeholdes. Lad stikkets eller netled- ningens udskiftning altid udføres af apparatets producent eller dennes kundeservice. Dermed sikres at apparatets sikkerhed bibeholdes. Henvisning: Ikke anførte reservedele (som f.eks. kulbørster, kontakt) kan De bestille via vores callcentre. Sikkerhedsanvisninger til akku-boremaskine Benyt medleverede ekstra håndgreb sammen med apparatet. Kontroltab kan afstedkomme tilskadekomst. Hold ved apparatets isolerede grebs- flader, når De udfører arbejder, hvor De kan støde på skruer eller indsats- værktøjet på skjulte strømledninger. Kontakten med en strømførende ledning kan også sætte metaldele under spænding og resultere i et elektrisk stød. Supplerende anvisninger Emnet skal sikres. Hvis emnet er fastgjort i skruetvinger eller skruestik, er det mere sikkert end hvis De holder det med hånden.40 DK Generelle sikkerhedsinstrukser for elektrisk værktøj / Før ibrugtagningen GIFTIGT STØV! De skadelige eller giftige støvarter der opstår ved behandlingen, er en trussel mod helbredet. for den betjenende person eller personer i nærhe den. Man bør iføre sig øjenbeskyttelse og ånde- drætsmaske! Asbestholdigt materiale må ikke bearbejdes. Asbest er kræftfremkaldende. Hold godt fast på det elektriske red- skab. Når man spænder eller løsner skruer, kan der opstå pludselige, høje reaktionsmomenter. Det elektriske redskab skal straks slås fra når det isatte værktøj bliver blokeret. Vær forberedt på høje reaktions- momenter der kan forårsage tilbageslag. Det isatte værktøj bliver blokeret hvis el-redskabet bliver overbelastet eller det sætter sig fast i det emne der behandles. Under arbejde på apparatet samt under transport eller opbevaring skal retningskontakten anbringes i den midterste stilling (spærring). På den måde undgår man en utilsigtet igangsætning af maskinen. Sikkerhedshenvisninger til ladeapparater Dette apparat kan bruges af børn fra 8 år og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller iht. sikker brug af apparatet blev ve- jledt og forstod de derudaf resulterende farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke gennemføres af børn uden opsyn. Ladeapparatet er kun egnet til brug indenfor. Når dette apparats nettilslutningsledning bes- kadiges, så skal den erstattes gennem produ- centen eller dennes kundeservice eller en tilsva- rende kvalificeret person, for at undgå farer.

OBS Ledninger! Sørg for, at du ikke ramme

strømledninger, gas- eller vandrør, når du arbejder med et el-værktøj. Kontrollér even- tuelt med en ledningsdetektor, før du borer eller skærer i en væg.

Originalt tilbehør / originale ekstraenheder Brug kun tilbehør og ekstraenheder, der er angivet i betjeningsvejledningen. Brugen af andre værktøjer eller andet tilbehør end det, der anbefales i betjeningsvejledningen, kan betyde, at der er øget fare for personskade.

Aftagning / opladning / isætning af batteripakke Bemærk: Batteriet udleveres delvist opladet. Det er idealt, at oplade akku’en mindst 1 time i oplade ren inden ibrugtagning. Sådan bevarer man batteriets fulde ydelse. De kan oplades litium-ion-batteriet til enhver tid uden at forkorte dets levetide. En afbry- delse af opladningen beskadiger ikke batteriet.

1. Til udtagning af akku-pakken

trækkes ud af apparatet.

4. Den grønne opladekontrol-LED

signaliserer Dem, at opladeforløbet er afsluttet og at akku- pakken

er klar til indsats.

skubbes ind i apparatet igen. Aflæsning af akkutilstand Tilstanden, henholdsvis restydelsen vises ved tændt apparat i akku-LED´en

som følgende: Før ibrugtagningen / Ibrugtagning41 DK Generelle sikkerhedsinstrukser for elektrisk værktøj / Før ibrugtagningen Før ibrugtagningen / Ibrugtagning RØD/ORANGE/GRØN = maksimal opladning/effekt RØD/ORANGE = middel opladning/effekt RØD = svag opladning - opladning af akku

Sådan skifter du værktøj Deres akku-bore / skruemaskine har fuldautomatisk tenlås

kan åbnes ved at dreje

Når du har indsat det ønskede værktøj og spændt det fast ved at dreje borepatronen , kan du fort- sætte arbejdet med det samme. Spindellåsen løsnes automatisk, når motoren startes (betjening af TÆND / SLUK-knappen

må kun betjenes medens apparatet står stille. I første gear (Gearskifter

og et højt drejemoment. Denne indstilling egner sig til alle skruearbejder. I andet gear (gearvælger

til udførelse af borearbejde.

Forvalg for omdrejningsmom- net / boreniveau De kan indstille drejekraften ved hjælp af forvalg for omdrejningsmoment / borniveau

. Når den ind- stillede omdrejningskraft er nået, afbryder koblingen drevet. Vælg et lavt trin til små skruer og bløde materialer. Vælg et højt trin til store skruer og hårde materi- aler samt ved udskruning af skruer. Vælg for borearbejder boreniveauet, idet De indstiller forvalget for omdrjningsmomnet / boreniveau i positionen. Skub til borearbejder også gearvalgskontakten

til højre hhv. til venstre igennem.

Sådan tænder / slukker du enheden Igangsætning: Tryk på TÆND- / SLUK-knappen

for at tæn- de enheden, og bliv ved med at trykke på den. Lampen

ved let eller fuldstændig trykket TÆND- / SLUK-knap

og gør det muligt, at belyse arbejdsområdet ved ugunstige lysforhold. Standsning: Slip TÆND- / SLUK-knappen

for at slukke enheden. Omdrejningstallet ændres: TÆND- / SLUK-knappen

er udstyret med en va- riabel hastighedsregulator. Let tryk på TÆND- / SLUK-knappen

bevirker et lavere omdrejningstal. Ved tiltagende tryk øges omdrejningstallet.

Tips og tricks Når der skrues i træ, metal og andre materialer: Skruebits er afmærket med deres mål og form. Hvis du er usikker, skal du altid først prøve, om bitten sidder i skruehovedet uden spillerum. Kontrollér, før arbejdet påbegyndes, om skruen eller boret er anbragt korrekt, dvs. at den / det er centreret i borepatronen. Drejningsmoment: Især mindre skruer og bits kan blive beskadiget, hvis du indstiller et for højt drejningsmoment og / eller et for højt omdrejningstal på maskinen. Hård skruning: Der opstår ekstra høje drejningsmomenter f.eks. ved metalsammenskruninger med brug af topnøgletoppe. Vælg et lavt omdrejningstal. Blød skruning: Skru også her med et lavt omdrejningstal for f.eks. at undgå at beskadige træoverfladen ved kontakt med skruehovedet af metal. Brug en forsænker. Når der bores i træ, metal og andre materialer: Brug et højt omdrejningstal ved bor med små diametre og et lavt omdrejningstal ved bor med store diametre. Vælg et lavt omdrejningstal ved hårde materialer og et højt omdrejningstal ved bløde materialer. Sørg for at sikre eller fastgøre emnet i en fast- spændingsanordning (om muligt). Afmærk det sted, hvor der skal bores, med en kørner eller et søm, og vælg et lavt omdrejnings- tal til forboring. Træk det roterende bor ud af borehullet flere gange for at fjerne spåner eller boresmuld og udlufte hullet. Boring i metal: Brug metalbor (HSS). Du opnår de bedste resultater ved at afkøle boret med olie. Du kan også bruge metalbor til at bore i kunststof. Boring i træ: Brug et træbor med centreringsspids. Du kan også skrue små skruer direkte i blødt træ uden at bore for.

Vedligeholdelse og rengøring Inden alle rensnings- og vedligeholdelsesarbejder trækkes strømstikket ud af stikkontakten og akku- pakken

tages ud. Akku-bore- / skruemaskinen er vedligeholdelsesfri. Apparatet skal altid være rent, tørt og frit for olie eller smøremidler. Apparatet skal helst rengøres umiddelbar efter arbejdet. Der må ikke slippe nogen væsker ind i det indre af apparatet. Til rengøring af huset skal der bruges et stykke stof. Brug aldrig benzin, opløsningsmidler eller rengøringsmidler der angriber syntetisk materiale. Såfremt en lithium-ion-akku skal opbevares i længere tid, så skal ladetilstanden kontrolleres regelmæssigt. Den optimale ladetilstand ligger mellem 50 % og 80 %. Det optmale opbevarings- klima er køligt og tørt.

Garanti Du får 3 års garanti fra købsdatoen på dette produkt. Apparatet er produceret omhyggeligt og inden levering afprøvet samvittighedsfuldt. Opbevar kassebonen som bevis for købet. I garantitilfælde be des du kontakte service-afdelingen telefonisk. På denne måde kan gratis indsendelse af varen garanteres. Garantiydelsen gælder kun for materiale- eller fa- brikationsfejl, men ikke for transportskader, sliddele eller skader på skrøbelige dele som f.eks. kontakter eller batterier. Produktet er kun beregnet til privat og ikke til erhvervsmæssigt brug. Ved misbrug og uhensigtsmæssig behandling, anven- delse af vold og ved indgreb, som ikke er foretaget Garanti / Bortskaffelse43 DK Ibrugtagning / Vedligeholdelse og rengøring / Garanti Garanti / Bortskaffelse af vores autoriserede service-afdeling, ophører garantien. Dine juridiske rettigheder indskrænkes ikke ved denne garanti. Garantiperioden forlænges ikke på grund af pro- duktansvaret. Det gælder også for udskiftede og reparerede dele. Eventuelle skader og mangler, som allerede findes ved køb, skal straks anmeldes efter udpakning og senest to dage efter købsdato- en. Når garantiperioden er udløbet, skal udgifterne til reparationer betales normalt.
