BRUKSANVISNING PABS 12 B2 PARKSIDE

Bruksanvisning och säkerhetsanvisningar Översättning av bruksanvisning i original

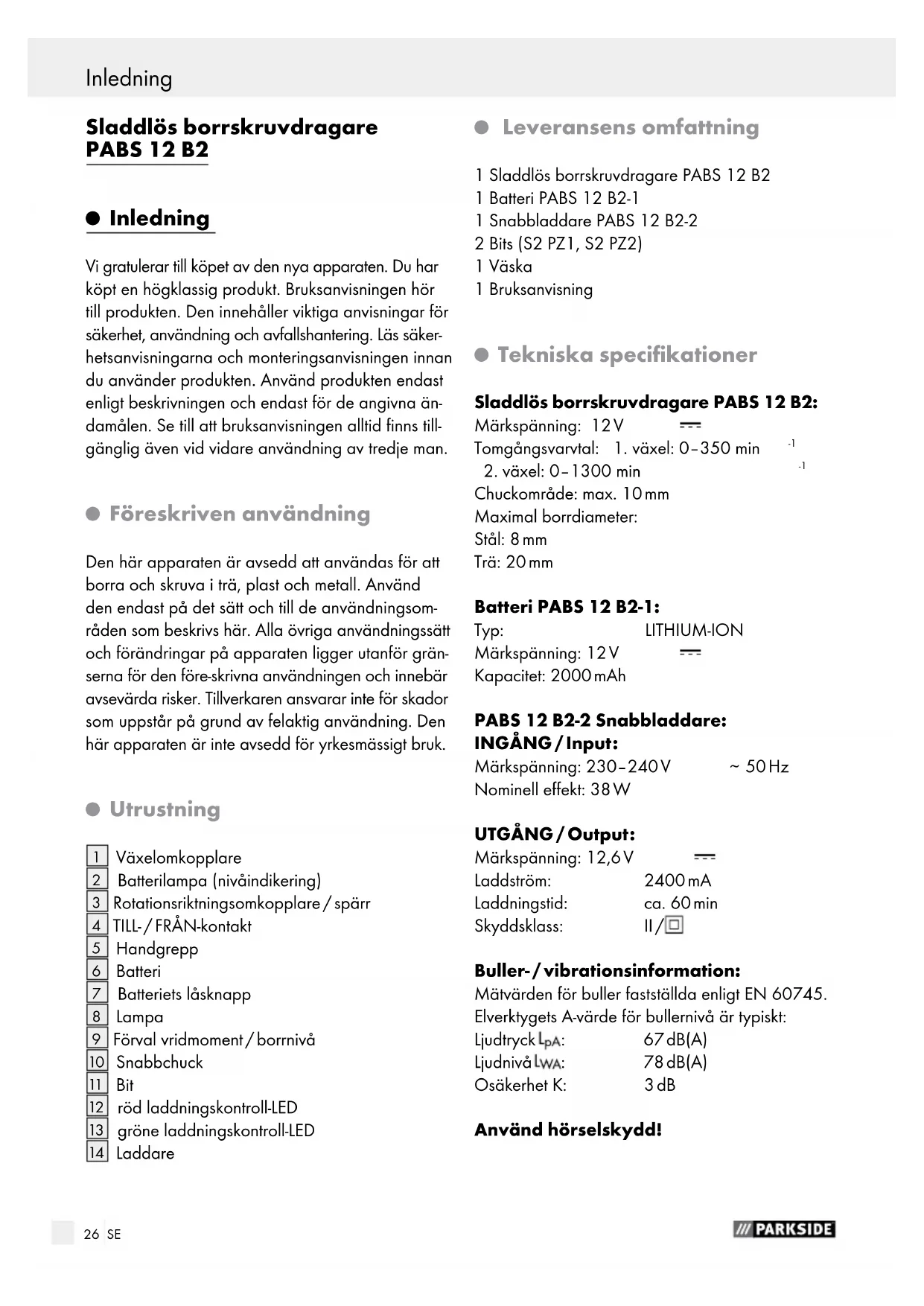

Inledning Vi gratulerar till köpet av den nya apparaten. Du har köpt en högklassig produkt. Bruksanvisningen hör till produkten. Den innehåller viktiga anvisningar för säkerhet, användning och avfallshantering. Läs säker- hetsanvisningarna och monteringsanvisningen innan du använder produkten. Använd produkten endast enligt beskrivningen och endast för de angivna än- damålen. Se till att bruksanvisningen alltid finns till- gänglig även vid vidare användning av tredje man.

Föreskriven användning Den här apparaten är avsedd att användas för att borra och skruva i trä, plast och metall. Använd den endast på det sätt och till de användningsom- råden som beskrivs här. Alla övriga användningssätt och förändringar på apparaten ligger utanför grän- serna för den före-skrivna användningen och innebär avsevärda risker. Tillverkaren ansvarar inte för skador som uppstår på grund av felaktig användning. Den här apparaten är inte avsedd för yrkesmässigt bruk.

Rotationsriktningsomkopplare / spärr

Förval vridmoment / borrnivå

röd laddningskontroll-LED

Tekniska specifikationer Sladdlös borrskruvdragare PABS 12 B2: Märkspänning: 12 V Tomgångsvarvtal: 1. växel: 0–350 min

2. växel: 0–1300 min

50 Hz Nominell effekt: 38 W UTGÅNG / Output: Märkspänning: 12,6 V Laddström: 2400 mA Laddningstid: ca. 60 min Skyddsklass: II / Buller- / vibrationsinformation: Mätvärden för buller fastställda enligt EN 60745. Elverktygets A-värde för bullernivå är typiskt: Ljudtryck : 67 dB(A) Ljudnivå : 78 dB(A) Osäkerhet K: 3 dB Använd hörselskydd!27 SE Inledning / Allmänna säkerhetsanvisningar för elverktyg Totalvärden vibrationer (vektorsumma i tre riktningar) fastställda enligt EN 60745: Borrning i metall: Vibrationsemission

Skruvar utan slag: Vibrationsemissionsvärde

Hänvisning: Den vibrationsnivå som anges i des- sa anvisningar har uppmätts enligt en i EN 60745 standardiserad mätmetod och kan användas som jämförelse för olika verktyg. Det angivna vibrations- emissionsvärdet kan även användas för en inledan- de bedömning av avbrottet. Vibrationsnivån förändras beroende på elverktygets användning och kan i vissa fall överstiga det i des- sa anvisningar angivna värdet. Risk föreligger att vibrationsbelastningen kan komma att underskattas om elverktyget regelbundet används på ett sådant sätt. Försök att hålla belastningen genom vibrationer så låg som möjligt. Exempel på åtgärder för att minska vibrationsbe- lastningen är att använda handskar när man arbe- tar med verktyget och begränsning av arbetstiden. Därvid måste alla andelar i en driftcykel beaktas (exempelvis tider när det elektriska verktyget är avstängt, och tider när det är påslaget, men drivs utan belastning). Allmänna säkerhetsanvisning

för elverktyg Läs alla säkerhetsinstruktioner och anvisningar! Felhan- tering vid tillämpning av nedan angivna säkerhets- instruktioner och anvisningar kan medföra elstötar, brand och / eller allvarliga skador. Förvara alla säkerhetsinstruktioner och anvisningar för framtida behov! Begreppet elverktyg i säkerhetsinstruktionerna gäller elverktyg med ström (med nätkabel) och batteri- drivna Elverktyg (utan nätkabel).

1. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är städad och ombesörj ordentlig belysning. Oreda och dålig belysning kan medföra olycksfall. b) Använd inte verktyget i explosions- farliga eller eldfarliga miljöer, t.ex. i närheten av brännbar vätska, gas el- ler damm. Elverktyg genererar gnistor som kan antända damm eller ångor. c) Se till att barn och andra personer inte riskerar skador när elverktyget an- vänds. Låt dig inte störas under användningen

håll uppsikt hela tiden.

a) Elverktygets anslutningskontakt (resp. nätdelen) måste passa till vägguttaget. Kontakten får inte modifieras på något sätt. Använd inte adapterkontakter tillsammans med jordade verktyg. Originalkontakter och passande uttag minskar risken för elektriska stötar. b) Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spis och kylskåp. Ökad risk för elstötar föreligger om din kropp är jordad. c) Använd aldrig verktyget i regn eller väta. Inträngande vatten i en elektrisk appa- rat ökar risken för elstötar

d) Använd inte kabeln på annat sätt än den är avsedd för, t.ex. att bära ap- paraten, hänga upp den. Dra inte i ka- beln för att dra ut kontakten, greppa tag i kontakten. Se till att kabeln inte utsätts för värme, olja, skarpa kanter eller rörliga apparatdelar. Skadad eller invecklad kabel eller kontakt ökar risken för el- stötar.28 SE Allmänna säkerhetsanvisningar för elverktyg e) Använd endast förlängningskablar som är tillåtna för utomhusbruk om verk- tyget används utomhus. Användning av godkänd förlängningskabel för utomhusbruk reducerar risken för elstötar.

Använd jordfelsbrytare om elverktyget måste användas i fuktig omgivning. Användning av jordfelsbrytare minimerar risken för elstötar.

a) Var alltid medveten om vad du gör och använd sunt förnuft. Använd inte verktyget om ni är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet kan medföra skador under användningen. b) Använd personlig skyddsutrustning och alltid skyddsglas ögon. Användning av personlig skyddsutrustning som dammskydd, halkfria säkerhetsskodon, skyddshjälm eller hörselskydd, beroende på elverktygets typ och användning, reducerar risker för skador. c) Undvik att verktyget tas i drift av mis- stag. Förvissa dig om att elverktyget är avstängt innan det ansluts till ström- försörjningen och / eller batteriet, du lyfter upp eller bär det. Bär inte verktyget med fingret placerat på PÅ / AV-knappen eller se till att verktyget inte är anslutet till strömför- sörjningen. Detta kan medföra olyckor. d) Ta bort inställningsverktyg eller skru- vnycklar innan du startar verktyget. Ett verktyg eller en nyckel som befinner sig vid e

roterande maskindel kan medföra allvarliga skador. e) Undvik att arbeta med obekväm kroppshållning. Se till att du står stadig

Därmed kan du kontrollera verktyget bättre om oförutsedda situationer skulle uppstå. f) Använd alltid lämplig klädsel. Bär inte vida klädesplagg eller smycken. Håll håret, klädesplagg och handskar borta från roterande maskindelar. Löst sittande klädesplagg, smycken eller hår kan fastna i ro- terande maskindelar. g) Kontrollera att dammsugare eller uppsamlingsbehållare är korrekt anslutna och används på rätt sätt. Använd sådan utrustning för att minska förekom- mande damm och därmed förbundna risker.

4. Omsorgsfull hantering och

användning av elverktyg a) Överbelasta inte maskinen! Använd rätt elverktyg för respektive arbete. Med passande elverktyg blir arbetsresultatet bättre och säkrare inom angivet effektområde. b) Använd inte elverktyg där strömknap- pen är skadad. Ett elverktyg som inte längre kan startas och stoppas är farligt och måste repareras. c) Dra ut kontakten ur vägguttaget och / eller ta bort det laddbara batteriet inna

produktinställningar görs, tillbehör byts ut eller produkten läggs undan. Denna försiktighetsåtgärd förhindrar oavsiktlig start av elverktyget.

Placera ett elverktyg som inte används utom räckhåll för barn. Låt inte perso- ner använda verktyget utan att de känner till användningen eller har läst användningsinstruktionerna. Elverktyg är farliga om oerfarna personer använder dem. e) Ta hand om verktyget väl. Kontrollera att rörliga delar fungerar utan problem och inte kärvar, kontrollera även om delar är brutna eller skadade eller påverkar verktygets funktion nega- tivt på något sätt. Reparera skadade delar innan verktyget används. Många olyckor har förorsakats av dåligt omhänder- tagna elverktyg. f) Se till att arbetsplatsen är städad och i ordning. Välskötta skärverktyg med skarpa skärtrissor klämmer inte och är lättareatt föra genom arbetsmaterialet. g) Använd elverktyg, tillbehör, extra verktyg osv. enligt dessa anvisningar på det sätt som är föreskrivet för den- na speciella verktygstyp. Ta hänsyn till arbetsvillkoren och det arbete som Allmänna säkerhetsanvisningar för elverktyg29 SE Allmänna säkerhetsanvisningar för elverktyg Allmänna säkerhetsanvisningar för elverktyg skall utföras. Användning av elverktyg på annat sätt än föreskrivna anvisningar kan medföra farliga situationer.

5. Användning och hantering

av batteridrivet verktyg a) Ladda endast laddbara batterier i laddare som rekommenderats av till- verkaren. Risk för eldsvåda föreligger om laddaren används med andra batterier, vilka inte är avsedda för laddaren. b) Använd endast avsedda laddbara batterier för elverktygen. Användning av annat laddbart batteri kan medföra risk för eldsvåda. c) Se till att icke använda laddbara bat- terier inte kommer i kontakt med gem, mynt, nycklar, spik, skruvar eller an- dra mindre metallföremål. Batterikon- takterna kan skadas. Kortslutning i batte- rikontakterna kan medföra brännskador eller eldsvåda. d) Batterisyra kan tränga ut ur batterier- na vid oaktsam användning. Undvik kontakt med utträngande batterisyra. Spola av med vatten om du kommit i kontakt med batterisyra. Uppsök omedelbart läkare om du fått batteri- syra i ögonen. Utträngande batterisyra kan medföra hudirritationer eller brännskador. VARNING! EXPLOSIONSRISK! Ladda aldrig batterier, som ej är laddningsbara! Skydda batteriet mot värme, t.ex. även mot direkt solljus, eld, vatten och fukt. Explosions- risk föreligger.

a) Låt endast kvalificerad fackpersonal reparera ditt elverktyg och använd endast original reservdelar. Därmed garanteras, att elverktygets säkerhet bevaras. Byte av stickkontakt eller nätkabel får endast utföras av maski- nens tillverkare eller dennes kundt- jänst. Därmed garanteras, att maskinens säkerhet bevaras. Hänvisning: Icke nämnda reservdelar (som t.ex kolborstar, brytare) kan beställas via vårt callcenter. Säkerhetsinformation för batteridrivna borrmaskiner/ skruvdragare Använd de extra handtag som följer med maskinen. Risk för personskador föreligger om du förlorar kontrollen. Håll maskinen endast i de isolerade handtagen när du utför arbeten, där dolda elledningar eller den egna nät- kabeln kan träffas av skruven eller verktyget. Beröring med en spänningsföran- de kabel kan medföra att produktens metall- delar blir strömförande. Risk för elektriska stötar föreligger. Kompletterande anvisningar Spänn fast arbetsstycket. Ett arbetsstycke som är fastspännt med en spännanordning eller skruvstäd är säkrare än bara handen. GIFTIGT DAMM! Bearbetning av skadligt / giftigt damm medför hälsorisker för användaren och personer som står i närheten. Använd skyddsglasögon och dammskyddsmask! Bearbeta aldrig material som innebål- ler asbest. Asbest är cancerframkallande. Håll stadigt i maskinen under arbetet. Ryckiga rörelser kan förekomma när skruvar lossas eller dras åt.30 SE Allmänna säkerhetsanvisningar för elverktyg / Före första användning Stäng av elverktyget när använd verktyg kärvar. Var beredd på reaktioner som kan medföra bakslag. Använt verktyg blockerar när elverktyget överbelastas eller fastnar i arbetsstycket. Se till att rotationsriktningsomkoppla- ren (spärr) är inställd i mittläge när du rengör, transporterar eller förvara verktyget. Detta förhindrar oavsiktlig start av verktyget. Säkerhetsinformation för laddare Denna apparat kan användas av barn från och med 8 år samt av personer med nedsatt fysisk, motorisk eller mental förmåga eller med bristan- de erfarenhet och kunskap, om de hålls under uppsikt eller instruerats om en säker användning av apparaten och om de förstått de risker som användningen kan medföra. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan uppsikt av vuxen person. Laddaren är endast avsedd för an- vändning inomhus. Om maskinens nätkabel skadas måste den bytas ut av tillverkaren eller dennes kundtjänst, eller av en motsvarande kvalificerad person för att undvika risk för skador.

Akta - ledningar! Försäkra dig om att du inte kan stöta på några el-, gas- eller vat- tenledningar där du arbetar med ett elek- triskt verktyg. Prova med hjälp av en lednings- sökare innan du t ex borrar eller sågar i en vägg.

Originaltillbehör / Extrautrustning Använd alltid de tillbehör och den extrautrustning som specifieras i bruksanvisningen. Om du använder an- dra typer av tillbehör eller verktyg utsätter du dig själv för risk.

Före första användning

Ta bort / ladda / montera batteri Obs: Batteriet är delvis laddat vid leverans. Ladda batteriet i minst 1 timmar i laddaren före första använd- ning. Så säkerställs batteriets fulla effekt. Li-ion-batteriet kan laddas när som helst utan att förkorta dess livs

längd. Ett avbrott i laddningen skadar inte batteriet.

och dra ut batteriet

ur maskinen för att ta bort batteriet

3. Anslut nätkontakten till ett vägguttag. Kontroll-

4. Lampan i den gröna laddningsstatusindikering-

visar att laddningen är avslutad och att batteriet

är redo att använda.

i maskinen igen. Läsa av batteriets status Vid påslagen maskin visas aktuell status resp. resteffekten i batteriets LED-statusindikering

enligt följande: RÖD / ORANGE / GRÖN = maximal laddning / effekt RÖD / ORANGE = normal laddning / effekt RÖD = svag laddning – ladda ditt batteripack

Byta verktyg Denna batteridrivna skruvdragare är utrustad med en helautomatisk spindellåsning

När motorn står stilla spärras drivmekanismen så att du kan öppna snabbspännchucken

genom att skruva på den

När du satt på det verktyg du vill ha och spänt fast det genom att skruva på chucken kan du genast fortsätta arbeta. Spindelarreteringen lossar så snart motorn startas (tryck på PÅ / AV-knappen

Före första användning / Användning31 SE Allmänna säkerhetsanvisningar för elverktyg / Före första användning Före första användning / Användning

2-växeldrift Obs: Tryck endast hastighetsomkopplaren

när verktyget står stilla. I första växeln (växelväljare

i läge: 1) uppnår du ett varvtal på upp till ca 350 min

och ett högt vridmoment. Denna inställning är lämplig för alla skruvarbeten. I tvåans växel (växelomkopplaren

läge: 2) kommer apparaten upp i ett varvtal på ca 1300 min

vilket är lämpligt när man ska borra.

Förval vridmoment / borrnivå Kraften kan ställas in med förvalet vridmoment / borr- nivå

. När man kommit upp i den inställda åtdrag- ningskraften stoppar kopplingen drivmekanismen. Välj en låg inställning för små skruvar och mjuka material. Välj en hög inställning för stora skruvar, hårda material eller om du ska dra ut skruvar. Välj borrnivå för borrningsarbeten genom att ställa in förvalet vridmoment / borrnivå i öns- kat läge. För att borra måste även växelväljaren

Växla rotationsriktning / låsa upp maskin Lås upp maskinen och växla rotationsriktning genom att trycka ner rotationsriktningsomkopplaren

höger eller vänster.

Sätta på / Stänga av apparaten Start: Tryck på PÅ / AV-knappen

och håll den inne för att sätta på apparaten. Lampan

lyser när TILL- / FRÅN-kontakten

trycks lätt eller helt och kan användas för att belysa då- ligt belyst arbetsområde. Stänga av: Släpp PÅ / AV-knappen

när du ska stänga av apparaten. Ändra varvtal: TILL- / FRÅN-kontakten

har en inställbar hastighets- reglering. Ett lätt tryck på TILL- / FRÅN-kontakten

medför ett lägre varvtal. Med tilltagande tryck ökar varvtalet.

Aktivera spärr Anslut rotationsriktningsomkopplaren

i mitt- läge. TILL- / FRÅN-kontakten

Tips och tricks Vid skruvarbeten i trä, metall och andra material: Skruvbits är märkta med mått och form. Om du ändå är osäker på om en bit passar kan du prova genom att kontrollera så att den inte har något spelrum i skruvhuvudet. Kontrollera att skruv- resp. borrinsatsen monterats rätt, dvs. sitter mitt i chucken, innan du sätter på apparaten. Vridmoment: Särskilt små skruvar och bits kan skadas av för högt vridmoment och / eller ett för högt varvtal. Hård skruvning: Speciellt höga vridmoment uppstår t ex vid metallförskruvningar när man använder hyls- nyckelinsatser. Välj ett lågt varvtal. Mjuk skruvning: Använd även här ett lågt varvtal om du t ex vill undvika att skada en träyta med skruvhuvudet av metall. Använd försänkare.32 SE Användning / Underhåll och rengöring / Garanti Vid borrarbeten i trä, metall och andra material: ställa in ett högt varvtal vid små borrdiametrar och ett lågt vid stora. ställa in ett lågt varvtal för hårda material och ett högt för mjuka. spärra fast arbetsstycket i en fastspänningsan- ordning (om det går). märka ut var du ska borra med centrumdorn eller en spik och välja ett lågt varvtal i början. dra ut den roterande borren ur hålet flera gånger för att ta bort spån och borrmjöl och lufta hålet. Borra i metall: Använd metallborr (HSS). Bäst resultat får du om borren kyls med olja. Metallborrar kan även användas på plast. Borra i trä: Använd träborr med centreringsspets. Mindre skruvar i mjukt trä kan skruvas in utan förborrning.

Underhåll och rengöring Dra ut nätkontakten ur vägguttaget och ta bort bat- teriet

innan rengöring och underhåll. Den batteridrivna borrmaskinen / skruvdragaren är underhållsfri. Håll verktyget torrt och fritt från olja och fett. Rengör verktyget regelbundet, i bästa fall direkt efter varje användning. Fukt eller vätska får inte tränga in i verktygets inre delar. Använd en mjuk trasa vid rengöring av verktyget. Undvik under alla förhållanden bensin, lös- ningsmedel eller medel som angriper plast. När ett lilitiumjonbatteri ska lagras en längre tid, måste laddningsnivån kontrolleras regelbundet. Den optimala laddningsnivån är mellan 50 % och 80 %. Batteriet bör lagras svalt och torrt.

Garanti För den här apparaten lämnar vi tre års garanti från och med inköpsdatum. Den här apparaten har tillverkats med omsorg och genomgått en noggrann kontroll inn- an leveransen. Var god bevara kassakvit- tot som köpbevis. Vi ber dig att kontakta ditt serviceställe per telefon vid garantifall. Endast då kan produkten skickas in fraktfritt. Garantin gäller bara för bara för material- eller fa- brikationsfel, den täcker inte transportskador, förslit- ningsdelar eller skador på ömtåliga delar som t ex brytare och batterier. Produkten är endast avsedd för privat bruk och får inte användas yrkesmässigt. Vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auk- toriserade servicefilial upphör garantin att gälla. Den lagstadgade garantin begränsas inte av denna garanti. Garantitiden förlängs inte för att man utnyttjar ga- rantiförmånerna. Det gäller även för utbytta eller reparerade delar. Eventuella skador och brister som upptäcks redan vid köpet måste anmälas omedel- bart efter uppackningen, dock senast två dagar efter inköpsdatum. När garantitiden är slut måste man betala för eventuella reparationer.

Service Suomi Tel.: 010309 3582 e-mail: kompernass@lidl.fi IAN 270217 Kassering / Översättning av tillverkarens original-EG försäkran om ...33 SE Kassering / Översättning av tillverkarens original-EG försäkran om ...

Kassering Förpackningen består av miljövänligt material som kan avfallshanteras vid lokala återvinningsställen. Kasta inte elektriska apparater i hushållssoporna! Enligt EU-direktiv 2012 / 19 / EU gällande uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning måste uttjänta elverktyg tas isär och de olika delarna lämnas in separat till rätt typ av miljövänlig återvinning. Återvinnings-alternativ till uppmaning om returleverans: Ägaren av den elektriska maskinen är förpliktad, att som alternativ till returleveransen medverka till en fackmässig återvinning när nämnda maskin kas- seras. Den uttjänta maskinen kan för detta ändamål även lämnas på en återvinningsstation, som utför en avfallshantering i överensstämmelse med åter- vinnings- och avfallslagstiftningen. Detta gäller inte för medföljande tillbehör och hjälpmedel utan elek- triska beståndsdelar. Li-Ion Kasta inte batterierna i hushållssoporna! Defekta eller uttjänta uppladdningsbara batterier ska återvinnas enligt direktiv 2006 / 66 / EC. Lämna in batteriet och / eller apparaten till rätt typ av återvinning / destruktion. Fråga på din kommun eller stadsdelsförvaltning om möjligheterna att lämna uttjänta apparater till återvinning. Översättning av tillverkarens original-EG försäkran om överensstämmelse Vi, KOMPERNASS HANDELS GMBH, dokument- ansvarig: Herr Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, förklarar härmed att detta produkt motsvarar följande normer, nor- made dokument och EU-direktiv: Maskindirektiv (2006 / 42 / EC) Lågspänningsdirektiv (2006 / 95 / EC) Elektromagnetisk kompatibilitet (2004 / 108 / EC) RoHS Direktiv (2011 / 65 / EU) använda harmoniserade normer EN60745-1:2009/A11:2010, EN60745-2-1:2010 EN60745-2-2:2010 EN62233:2008 EN55014-1:2006/A2:2011 EN55014-2:1997/A2:2008 EN60335-1:2012/A11:2014 EN60335-2-29:2004/A2:2010 EN61000-3-2:2014, EN61000-3-3:2013 Typ / beteckning: Sladdlös borrskruvdragare PABS 12 B2 Date of manufacture (DOM): 09–2015 Serienummer: IAN 270217 Bochum, 30.09.2015 Semi Uguzlu - Kvalitetsmanager - Rätt till tekniska ändringar för fortsatt produktutveckling förbehålles.3435 DK Indholdsfortegnelse Indledning Bestemmelsesmæssig anvendelse .......................................................................................................Side 36 Udstyr ....................................................................................................................................................Side 36 Medfølger ved levering .......................................................................................................................Side 36 Tekniske data........................................................................................................................................Side 36 Generelle sikkerhedsinstrukser for elektrisk værktøj 1. Sikkerhed på arbejdsstedet ............................................................................................................Side 37 2. Elektrisk sikkerhed ............................................................................................................................Side 37 3. Personlig sikkerhed ..........................................................................................................................Side 38
