SL6V4GTX - Sporák Ardo - Bezplatný návod na obsluhu

Typ výrobku	Vstavaný plynový varič
Značka	Ardo
Model	SL6V4GTX
Rozmery výrezu (Š x H)	560 x 480 mm
Počet horákov	5
Typy horákov a výkony	Rýchly 3000 W, Polorýchly 1750 W, Pomocný 1000 W, Trojitá koruna 3800 W, Dvojitá koruna 3500 W
Prívod plynu	G30/G31 (28-30/37 mbar) alebo G20 (20 mbar)
Elektrické napájanie	230 V ~ 50 Hz
Zapaľovanie	Automatické (s alebo bez bezpečnostného ventilu podľa horáka)
Bezpečnostný ventil	Prítomný na niektorých horákoch
Triedy účinnosti	Trieda 3 (EEC 2009/142/ES)
Normy	EEC 2004/108/ES, EEC 2006/95/ES, EEC 89/109
Materiál dosky	Smaltované sklo
Rošty a horáky	Odnímateľné na čistenie
Čistenie smaltovaných častí	Špongia a mydlová voda, jemný čistiaci prostriedok - vyhýbajte sa abrazívnym prostriedkom
Čistenie nerezových častí	Mydlová voda, osušte jemnou handričkou
Bezpečnostné pokyny	Dohliadať na deti, nepoužívať rozprašovače, v prípade náhodného plameňa vypnúť
Inštalácia	Kvalifikovaným personálom, dodržiavanie platných noriem
Náhradné diely	Dýzy, vstrekovače, ventily - používať originálne diely
Opraviteľnosť	Autorizované technické servisné stredisko

Často kladené otázky - SL6V4GTX Ardo

Ako zapáliť horák?

Otočte gombíkom proti smeru hodinových ručičiek do maximálnej polohy (veľký plameň) a stlačte gombík. Pri horákoch s bezpečnostným ventilom podržte stlačené približne 10 sekúnd po zapálení.

Čo robiť, ak plameň náhodne zhasne?

Bezpečnostný ventil po niekoľkých sekundách uzavrie prívod plynu. Na opätovné zapálenie otočte gombík do maximálnej polohy a znova stlačte.

Aké priemery hrncov použiť pre každý horák?

Pre pomocný horák (1000 W): 10-14 cm, polorýchly (1750 W): 16-18 cm, rýchly (3000 W): 20-22 cm, trojitá koruna (3800 W): 24-26 cm, dvojitá koruna (3500 W): 24-26 cm.

Ako čistiť horáky a rošty?

Odstráňte horáky a rošty. Umyte ich špongiou a mydlovou vodou alebo jemným čistiacim prostriedkom. Opláchnite, osušte a správne vráťte na miesto, pričom skontrolujte, či nie sú upchaté kanály plameňa.

Môžem na čistenie použiť parný čistič?

Nie, na čistenie variča nikdy nepoužívajte parné ani vysokotlakové zariadenia kvôli riziku úrazu elektrickým prúdom.

Ako nastaviť minimálny prietok horáka?

Zapáľte horák a nastavte ho na minimálnu polohu. Odstráňte gombík, vložte plochý skrutkovač do otvoru ventilu a otáčajte obtokovou skrutkou, kým nedosiahnete stabilný plameň.

Je možné spotrebič používať s iným typom plynu?

Áno, ale je potrebné vymeniť dýzy za zodpovedajúce novému plynu. Pozrite si tabuľku technických parametrov a obráťte sa na kvalifikovaného inštalatéra.

Aké sú bezpečnostné vzdialenosti pre inštaláciu?

Dodržte vzdialenosť najmenej 50 mm medzi okrajom spotrebiča a susednými stenami. Ak je nad ním nástenná skrinka, zabezpečte minimálne 760 mm medzi ňou a pracovnou doskou.

Ako elektricky pripojiť varič?

Pripojenie musí vykonať odborník. Použite kábel H05VV-F alebo H05RR-F s prierezom 3x0,75 mm². Fáza (L) je hnedá, nulový vodič (N) modrý, zemniaci vodič zeleno-žltý. Uzemnenie je povinné.

Kde nájdem sériové číslo spotrebiča?

Štítok so sériovým číslom je umiestnený pod varnou doskou.

NÁVOD NA OBSLUHU SL6V4GTX Ardo

Prípadné promazání - naolejováni plynovych ventilú muže vykonávat vyhradné specializovaný personal.

V pripadé zasek Nuti nebo poruch ve funkcnosti plynovych ventilu je nutne pozadat o pomoc servisni stredisko.

Pripojeni nesmi zpusobovat zatiženi plynového rozvodu.

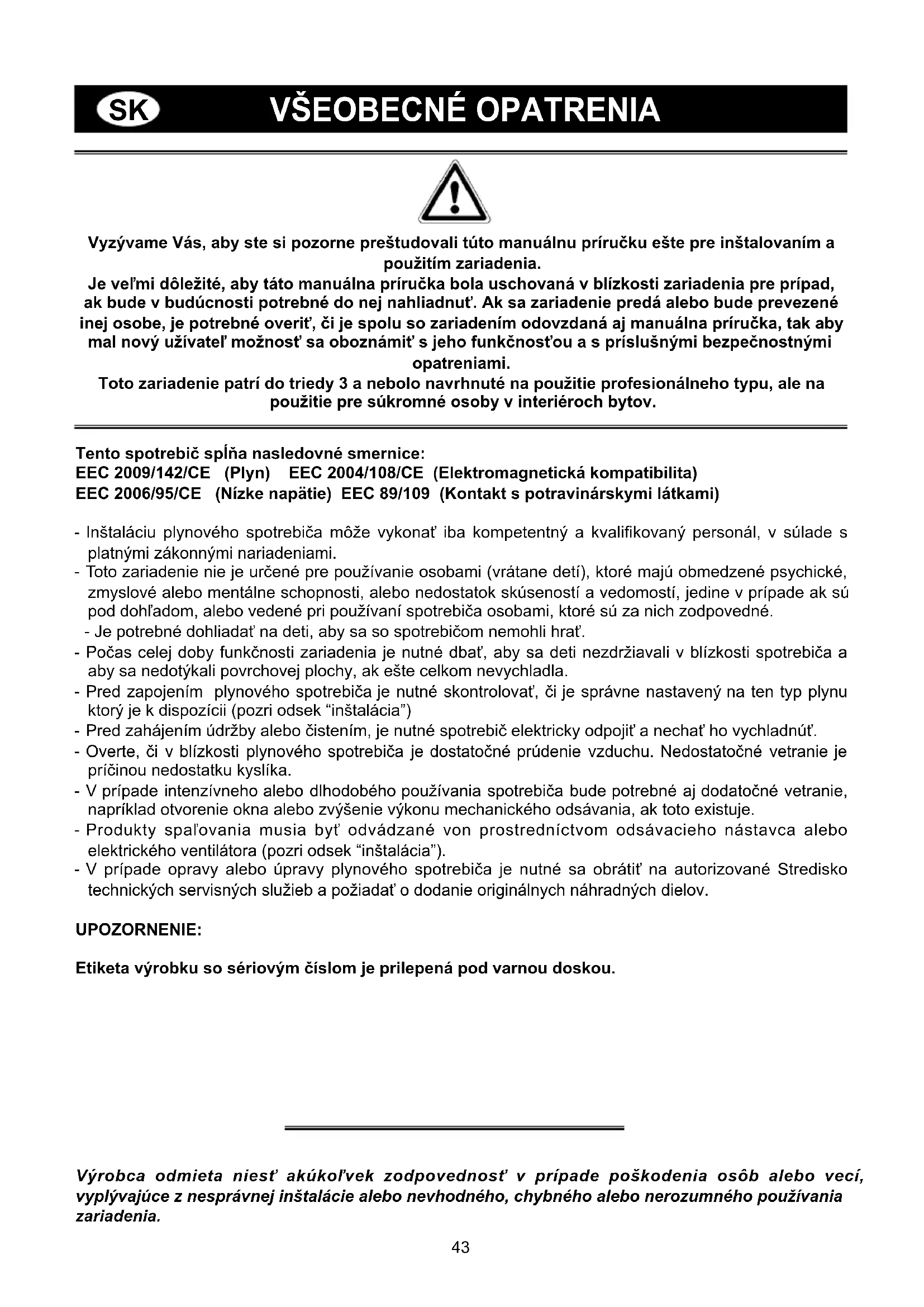

Vyzyvame Vás, aby ste si pozorne prestudovali túto manuálnu príručku este pre instalovaním a použitím zariadenia.

Je ve'lmi dolezité, aby tato manuálna príručka bola uschovaná v blízkosti zariadenia pre prípad, ak bude v budúcnosti potrebné do nej nahliadnut'. Ak sa zariadenie predá alebo bude prevezené inej osobe, je potrebné overit', āi je spolu so zariadením odovzdáná aj manuálna príručka, tak aby mal nový užívatel'možnost' sa oboznámít's jeho funkčnost'ou a s prislušnými bezpečnostnými opatreniami.

Toto zariadenie patri do triedy 3 a nebolo navrhnute na pouzitie profesionálneho typu, ale na pouzitie pre sukromné osoby v interiéroch bytov.

Tento spotrebič spína nasledovné smernice:

EEC 2009/142/CE (Plyn) EEC 2004/108/CE (Elektromagneticka kompatibila)

EEC 2006/95/CE (Nizke napatie) EEC 89/109 (Kontakt s potravinárskymi látkami)

• Instaláciu plynového spotrebica moze vykonat iba kompetentny a kvalifikovaný personal, v sulade s platnymi zákonnymi nariadeniami.
• Toto zariadenie nie je urcené pre použivanie osobami (vrátane detí), ktoré majú obmedzené psychické, zmyslovie alebo mentalne schopnosti, alebo nedostatok skusenosti a vedomosti, jegine v pripade ak su pod dohladom, alebo vedené pri použivaní spotrebica osobami, ktoré su za nich zodpovedné.
• Je potrebné dohliadat' na deti, aby sa so spotrebicom nemohli hrat'.
• Pochas celej doby funkcnosti zariadenia je nutné dbat, aby sa deti nezdržiavali v blizkosti spotrebica a aby sa nedotykali povrchovej plochy, ak este celkom nevychladla.
• Pred zapojením plynového spotrebica je nutné skontrolovat, Či je správně nastavený na ten typ plynuk ktorý je k dispozíci (pozri odsek "instálacia")
• Pred zahájením údržby alebo Čistením, je nutné spotrebič elektricky odpojit' a nechat' ho vychladnút'.
• Overte, Či v blízkosti plynového spotrebica je dostatočné prúdenie vzduchu. Nedostatočné vetranie je prícinou nedostatku kyslíka.
• V priade intenszivneho alebo dlhodobého použivania spotrebiča bude potrebné aj dodatočné vetranie, napriklad otvorenie okna alebo zvyšenie vykonu mechanického odsávania, ak toto existuje.
• Produktty spałovania musia byt odvádzané von prostrechnictvom odsavacieho nástavca alebo elektrického ventilatóra (pozri odsek "instálacia").
• V pripline opravy alebo upravy plynového spotrebica je nutné sa obrat' na autorizované Stredisko technickych servisnch sluzieb a poziadat o dodanie originánych nahradnch dielov.

UPOZORNENIE:

Vyrobca odmieta niest' akukol'vek zodpovednost' v pripe poškodenia osob alebo veci, vypl'yavuce z nespravnej instalacie alebo nevhodného, chybného alebo nerozumného použivania zariadenia.

8

8

3
8

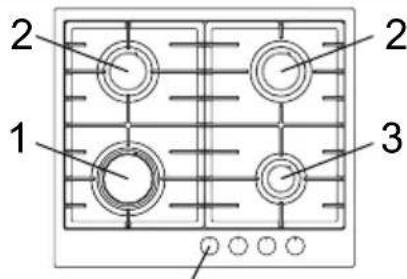

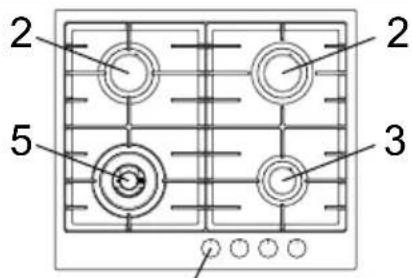

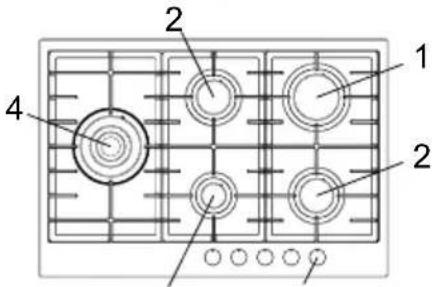

1 Rychly (turbo) horák na 3000 W
2 Polorychly horak na 1750 W
3 Pomocny horak na 1000 W

Tento výrobok odpovedá nariadeniam Smernice EU 2002/96/EC.
Symbol preciarknutého smetného koša umiestnený na spotrebicu udáva, ze vyrobok po ukončeni svojě uzitkovej zivotnosti, vzhladom k tomu ze musí byt zlikvidovaný oddelene od iného domáceho odpadu, musí byt odvezený do zberného strediska opadovych elektrickych a elektronickych zariadení, alebo v okamihu kupy ekvivalentného nového spotrebica musí byt odovzdaný predajcovi.
Užívatě je zodpovedný za odovzdanie spotrebiča po ukončeni jehoŽivotnosti do prislušnych zbernch surovín, pod hrozbou penalizácie určenej platnymi legislativnymi nariadeniami o opdadoch. Príslušné zber separovaného oppadu pre nasledné zahájenie recyklácie a likvidácie v sulade s ochranouŽivotného prostredia, prispieva k zabræneniu možných negativnych učinkov naŽivotné prostredie a na zdravie a napomáha pri recyklácii materiálov z ktorůch je vyrobok zložéný. Pre podrobnejsie informácie v suvislosti so zbernámystemami ktoré s k dispozicii, sa obratte na lokálne zbernú sulžbu likvidácie oppadov alebo obchod v ktorom bol spotrebić kupený. Vyrobcovia a dovozcovia su zodpovedni zabezpečit recyklovanie a likvidáciu v sulade s ochranouŽivotného prostredia, bud priamo alebo prostrednictvom spolučasti na kolektivnom systémé.

POKNY PRE UZIVATELA

Je potrebné, aby věsetky Činnosti spojené s instaláciou, nastavením a prisposobením spotrebica na typ plynu ktorý je k dispozicii, vykonával kvalifikovaný personal podl’a platnych zákonních nariadení. Špecificné poukyny su popisané v Časti manuálnej príručky vyhradenej pre instalatéra spotrebica.

POUZITIE HORÁKOV

Serigrafická symbolismica vedla ovladacich regulačnych koliesok udáva suvislost medzi regulačnám kolieskom a horákom.

Automaticke zapnutie bez použitia ventila

Príslušné regulačné ovladacie koliesko pretočte v protismere chodu hodinovych ručićiek, až do maximalnej polohy (velký plamen - Obr.1) a potom koliesko stlačit'.

Automaticke zaputie s pouzitim ventila

Príslušné regulačné ovladacie koliesko pretočte v protismere chodu hodinovych ručićiek, až do maximalnej polohy (velký plamen - Obr.1) a potom koliesko stlačte.

Po zapaleni plamaña koliesko este pridržte stlačené po dobu cca 6 sekünd.

Použitie horákov

Pre dosiahnutie maximálneho vyuzitia plynového spotrebica bez zbytočného plytvania plynu, je doležite, aby priemer hrnca bol primerany vykonnosti horáka (pozri nasledovnú tablku), tak aby sa zarbanilo tomu,Že plameñ bude vychadzat'mimo dna hrnca (Obr.2).

Použite maximány vykon na rychle privenenie kvapalín do varu a znižený vykon na ohrievanie jegál alebo udržiavanie varu. Vsetky funkné polohy sa musia zvolit medzi maximánou a minimálou polohou, nikdy nie medzi maximálou polohou a bodom uzavretia. Na prerušenie privodu plynu je potrebné pretočit regulačné ovladacie koliesko v smere chodu hodinovych ručićiek do polohy uzavretia.

V pripade vypnutia privodu elektrickej energia je mozné horaky zapalit pomocou zapaliek s nastavenim regulačného ovladacieho kolieska do polohy zapálenia (velký plamen - Obr.1).

• Vždy skontrolujte, cisu regulačné ovladacie kolieska v uzavrejej polohe (pozri Obr.1), ak spotrebic nie je zapnutý.

• V priade nahodného zhasnutia plameña, bezpečnostný ventil po niedolkých sekundách automaticaky pruruś privod plynu. Pri opatovnom zapnutí spotrebica je treba regulačné ovladacie koliesko nastavit do bodu zapálenia (velký plamen - Obr.1) a stlačit.

• Počas varenia s tukmi alebo olejmi sa vyžadujeme maxína obozretnost, pretože tieto sa pri zvyšenej teplote ohrevu možu zapálit.
  -V blízkosti zapnutého plynového spotrebica nepoužívajte sprej.

• Na horák sa nesmú klást nestabilné alebo deformované hrnce, aby nedoslo k ich prevrateniu alebo spadnutiu.
• Overte, ci su rukovate hrncov spravne umiestnene.
• Ked sa horák zapne, je nutné skontrolovat', Či je plamen pravidén y a pred odlożením hrnca je vždy potrebné znižit plamen alebo ho vypnut'.

CISTENIE

Pred akoukol'vek Činnost'ou spojenou s Čistenim plynového spotrebica je nutné ho odpojit' z elektrickej napájacej siete. Na Čistenie spotrebica nepoužívajte zariadenia pracujúce na原則 Čistenia parou.

Odporuca sa pracovat iba s vychladnutym spotrebicom.

Smaltovanéčasti

Smaltované Časti sa možu umyvat iba so špongiou a mydlovou vodou, alebo s neagresivnym Čistiacim prostriedkom. Nepoužívajte abrazivne alebo korozívne Čistace produkty. Zabrante, aby latky ako je citrónová š'tava, paradajka, slaná voda, ocot, káva a mlieko dostali dlhšiu dobu na smaltovanom povrchu.

Casti z nehrdzavejucej ocele

Na nehrdzavejucej oceli mozu dostat skvrny, ak sa ponechaju dlhsiu dobu v kontakte s tvrdou vapennouvodou alebo agresivnymi cristiacimi prostriedkami. Odporuca sa umyt spotrebic mydlovouvodou apotom vyutierat suchou handriickou. Leskly povrch sa udrziava prostrednictvom periodického pouzivania vchodnych chemickych produktov, ktoré je mozné bezné kupit.

Horaky a mrieżky

Tieto diely je mozné vybrat, aby sa ulahcilo a zjednodusilo ich vycistenie. Horaky sa mozu umyvat so spongiou a mydlovou vodou, alebo s neagresivnym cistiacim prostriedkom, potom sa musia dobre vysusit' a presne zalozit' do ich sediel. Skontrolujte, ci kanalyk na Rozdelenie plameña nie su upchaté. Overte, ci sonda bezpecnostného ventilu a zapalovacia elektróda su vždy cisté, aby sa zabezpečila ich optimána funkčnost'.

Plynové ventily

Prípadné namastenie - naolejovanie plynovych ventilov moze vykonávat výhradne iba špecializovaný personal.

V priade zadretia alebo poruch vo funkcnosti plynovych ventilov je nutné poziadat' o pomoc Servisné stredisko.

POKYNPRE INSTALATERA

DOLEZITÉ UPOZORNENIA:

NÁSLEDNE UVEDENE CINNOSTI MOZE S DODRŽIAVANÍM PLATNYCH ZAKONNYCH NARIADENI VYKONÁVAT VYHRADNE IBA KVALIFIKOVANY PERSONÁL.

VYROBCA ODMIETA NIEST AKUKOLVEK ZODPOVEDNOST ZA POSKODENIE OSOB, ZVIERAT ALEBO VECI, VYPLYVAJUCE Z NEDODRZANIA T'CHTO NARIADENI.

INSTALÁCIA

Montáž varnej dosky

Spotrebič bol vyrobený tak, aby mohol byt zabadovany do kuchynskych nábytkov odolných voči teplu.

Steny kuchynskych nabytkov musia byt odolné voči teplote o 75^ vyššej, ako je teplota okolitého prostredia, v sulade s europskymi zákonnými nariadeniami.

Spotrebič je typu "Y"möze byt'instalovaný iba s)\ jednou bočnou pravou alebo 'favou stenou varnej\ dosky.

Zabrante instalaci zariadenia v blizkosti hor'avych materialov, ako su zaclonoviny, utierky, atd.

Na kuchynskej nabytkovej doske urobte otvor s Rozmermi ktoré su uvedené na Obr.3, pričom je nutné dodržat vzdialenost minimálne 50 mm od okraja spotrebica ku priliehajúcim stenám.

MODEL L (mm)	P (mm)
60 - 75 560 480

V pripe pritomnosti visutej striesky nad varnoudoskou musite počítat's minimálou vzdialenost'ou 760 mm. Odporuča sa odizolovat spotrebic od kuchynského nábytku ktorý je pod nim, prostrednictvom separatóra a ponechat depresnépriestor minimálne 10 mm (Obr.4).

V pripeade nasunutia varnej dosky nad stojan rury je potrebne postupovat podla prislušnych bezpečnostnych opatrení, aby sa zabezpečila instalácia spotrebiača v sulade s bezpečnostnymi zákonnými nariadeniami. Mimoriadnu pozornost' je treba venovat tomu, aby elektricky kabel a privodná napajacia trubka boli umiestné tak, aby sa nedostali do kontaktu s teplými Častami obaloveho plást'a rury. Okrem toho, v pripeade instalacie varnej dosky nad ruru bez zosilného ochladzovania, aby sa umoznilo dostatočné vetranie musia byt privedené vchodné vzduchové prijoyk so vystupnou plochou mensiu o minimálne 200~cm^2 a vystupnou plochouvacšou o minimálne 60~cm^2

Prichytenie varnej dosky

Každá varná doska je vybavená špecialnym tesnením.

Okrem toho je dodaná série háčikov ktoré sa používajú na prichytenie varnej dosky. Postup pri instalácii je nasledovný:

• Z varnej doky vyberte mriežky a horáky.
• Prevratte spotrebič a poždž vonkajšieho okraj natiahnite tesnenie S (Obr.5).
  -Vsuñte a polohujte varnú dosku v otvore nábytkovej skrinky a zablokujte ju pomocou skrutiek V zaist'ovacich háčikov G (Obr.6).

Miestnost' na instalovanie

Tento spotrebič nie je vybavený zariadením na odvádzanie produktov spašovania, preto je nutné odvádzat tieto výpary a demy vonku pomocounastavca alebo elektrického ventiláhora, ktoré sa zapné vždy vtedy, ked' sa začne spotrebič používat'. Miestnost' v ktorej bude spotrebič instalovaný, musí mat prirodzený privod vžduchu potrebného na pravidelné spašovanie plynu a na vetranie miestnosti; objem potrebného vžduchu nesmie byt' nižsí ako 20m^3

Privod vzduchu musi prichadzat zo stalych otvorov urobenych v stenach miestnosti spojenychs exteriorom. Vetranie moze prichadzat aj z ved'ajsej miestnosti, v takom pripe postupujte podla predpisov platnych zakonnych nariadeni.

Otvory musia mat'minimalyPrierez 200~cm^2

Pripojenie plynu

Overte, Či je spotrebič prisposobeny na typ plynu ktorý je k dispozicii, pozrite etiketu pod spotrebičom. Postupujte podla tokynov uvedenych v odseku "transformácia plynu a nastavenie" v pripeade, ak je nutné zariadenie prisposobit' na iné plyny.

Zariadenie musi byt' pripojené na plynové Rozvodové potrubie pomocou pevnych kovovych trubiek, v sulade s platnymi zakonnymi nariadeniami, alebo s ohybnymi hadicami z ocele, v sulade s platnymi predpismi.

Niektoré modely su vybavené dvomi pripojkami:)\ jednou valcovitou A a jednou kuželovou B (Obr.7).

POKYNPRE INSTALATERA

Zvolte vchodnú prípojku v sulade s predpismi krajiny v ktoraj bude spotrebič instalovaný. Pripojenie nesmie spósobovat zaťazenie plynového rozvodu.

Po ukončeni instalácie spotrebica je nutné skontrolovat' tesnenie spojov pomocou mydlového roztoku.

Napatie elektrického zariadenia musi odpovedat elektrickému napatiu ktoré je uvedené na etikete pod spotrebicom.

Ak zariadenie nie je vybavené káblom a prislušnou vidlicovou zăstrčkou, alebo inym zariadením umozhujucim odpojenie z elektrického vedenia, vyžaduje sa zabezpečit umiestnenie l'ahko dosiahnutel'ného viacpólového spinača s rozpátím medzi kontaktmi, aby bolo moźné upné odpojenie zo siete v pripade zaťazenia, v sulade s pravidlami pre instaláciu.

TRANSFORMÁCIA PLYNU A NASTAVENIA

Vymena trysiek

Ak je spotrebič nastavený pre iný typ plynu, ako je plyn ktorý je k dispozícii, bude potrebné vymenit trysky horákov.

Vyber trysiek na vymenu sa musi urobit podla "tabuliek technickych charakteristik", ktoré su následne uvedene.

Nastavenie minimálneho plamaṇa musi byt' vždy presné a plamen musi zestat' zapäleny aj pri drsnom prechode z maximálnej pozicie do minimálnej pozicie.

Ak tomu tak nie je, je potrebné nastavit minimálny plameč podl'á nasledovného postupu:

-Zapnite horak;

-Tocte ventilom a z do polohy minimalneho plameña (mal y plameñ);

• Stiahnite regulaçné ovladacie koliesko z tychy ventila;
• Nasunte krizovskrutkovač do diery F ventilu (Obr.9) a točte skrutkou by-pass až po správně nastavenie minimálnej polohy plameña.

Pri horákoch ktoré pracuju s plynom G30 musi byt' skrutka by-pass dotiahnutá uplne.

UDRZBA

V prípade vymeny napajacieho elektrického kábla sa musí použit normalizovany kabel typ H05W-F alebo H05RR-F's prierezom 3 × 0,75 ~mm^2 .

Pripojenie na svorkovnicu sa vykoná podla vyobrazenia na obr.10 a 10/A:
