SL6V4GTX - Plīts Ardo - Bezmaksas lietošanas instrukcija

Produkta veids	Iebūvējamā gāzes plīts
Zīmols	Ardo
Modelis	SL6V4GTX
Izgriezuma izmēri (P x D)	560 x 480 mm
Degļu skaits	5
Degļu veidi un jaudas	Ātrais 3000 W, Daļēji ātrais 1750 W, Palīgdegļi 1000 W, Trīskāršais kronis 3800 W, Dubultais kronis 3500 W
Gāzes padeve	G30/G31 (28-30/37 mbar) vai G20 (20 mbar)
Elektroapgāde	230 V ~ 50 Hz
Aizdedze	Automātiska (ar vai bez drošības vārsta atkarībā no degļa)
Drošības vārsts	Ir uz dažiem degļiem
Efektivitātes klases	3. klase (EEK 2009/142/EK)
Standarti	EEK 2004/108/EK, EEK 2006/95/EK, EEK 89/109
Galda materiāls	Emaljēts stikls
Režģi un degļi	Noņemami tīrīšanai
Emaljēto daļu tīrīšana	Sūklis un ziepjūdens, viegls mazgāšanas līdzeklis - izvairīties no abrazīviem līdzekļiem
Nerūsējošā tērauda daļu tīrīšana	Ziepjūdens, nosusināt ar mīkstu drānu
Drošības norādījumi	Uzraudzīt bērnus, neizmantot aerosolus, izslēgt nejaušas liesmas gadījumā
Uzstādīšana	Kvalificēts personāls, ievērot spēkā esošos standartus
Rezerves daļas	Sprauslas, inžektori, krāni - izmantot oriģinālās daļas
Remontējamība	Pilnvarots tehniskās apkopes centrs

Bieži uzdotie jautājumi - SL6V4GTX Ardo

Kā aizdedzināt degli?

Pagrieziet pogu pretēji pulksteņrādītāja virzienam līdz maksimālajai pozīcijai (liela liesma) un nospiediet pogu. Degļiem ar drošības vārstu turiet nospiestu apmēram 10 sekundes pēc aizdegšanās.

Ko darīt, ja liesma nejauši nodziest?

Drošības vārsts pēc dažām sekundēm pārtrauc gāzes padevi. Lai atkārtoti aizdedzinātu, pagrieziet pogu atpakaļ maksimālajā pozīcijā un vēlreiz nospiediet.

Kādus katlu diametrus izmantot katram deglim?

Palīgdeglim (1000 W): 10-14 cm, daļēji ātrajam (1750 W): 16-18 cm, ātrajam (3000 W): 20-22 cm, trīskāršajam kronim (3800 W): 24-26 cm, dubultajam kronim (3500 W): 24-26 cm.

Kā tīrīt degļus un režģus?

Noņemiet degļus un režģus. Notīriet tos ar sūkli un ziepjūdeni vai vieglu mazgāšanas līdzekli. Noskalojiet, nosusiniet un pareizi novietojiet atpakaļ, pārbaudot, vai liesmas kanāli nav aizsērējuši.

Vai tīrīšanai varu izmantot tvaika tīrītāju?

Nē, nekad neizmantojiet tvaika vai augstspiediena ierīces plīts tīrīšanai elektrisko risku dēļ.

Kā regulēt degļa minimālo plūsmu?

Aizdedziniet degli un iestatiet to minimālajā pozīcijā. Noņemiet pogu, ievietojiet plakanu skrūvgriezi krāna caurumā un pagrieziet by-pass skrūvi, līdz iegūstat stabilu liesmu.

Vai ierīci var izmantot ar cita veida gāzi?

Jā, bet ir jānomaina sprauslas pret tām, kas atbilst jaunajai gāzei. Skatiet tehnisko datu tabulu un sazinieties ar kvalificētu uzstādītāju.

Kādi ir drošības attālumi uzstādīšanai?

Ievērojiet vismaz 50 mm attālumu starp ierīces malu un blakus esošajām sienām. Ja virs ir piekarināms skapis, nodrošiniet vismaz 760 mm starp to un darba virsmu.

Kā elektriski pieslēgt plīti?

Pieslēgšanu jāveic profesionālim. Izmantojiet kabeli H05VV-F vai H05RR-F ar šķērsgriezumu 3x0,75 mm². Fāze (L) ir brūna, neitrālais (N) zils, zemējums zaļš-dzeltens. Zemējums ir obligāts.

Kur atrast ierīces sērijas numuru?

Uzlīme ar sērijas numuru atrodas zem plīts virsmas.

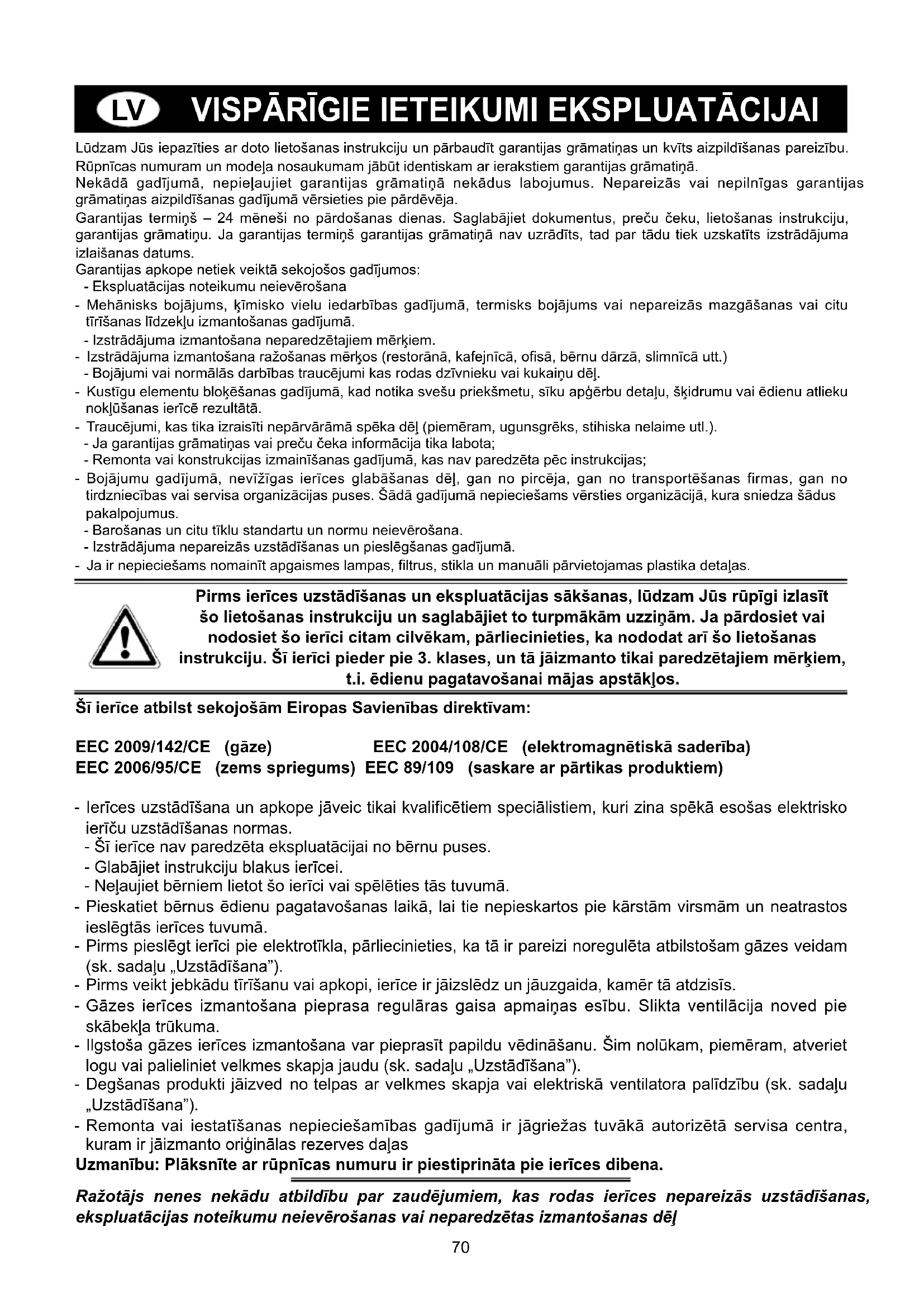

LIETOŠANAS INSTRUKCIJA SL6V4GTX Ardo

Nekādā gadījumā, nepiēlaujiet garantijas grāmatīnā nekādus labojumus. Nepareizās vai nepilīgas garantijas grāmatīnas aizpildīsanas gadījumā versieties pie pārdēvēja.

Garantijas terminš - 24 meneši no pardosanas dienas. Saglabajiet dokumentus, preču Čeku, lietošanas instrukciju, garantijas grāmatīŋ. Ja garantijas terminš garantijas grāmatīŋa nav užrādīts, tad par tādu tiek uzskatīts izstradājuma izlaisanas datums.

Garantijas apkope netiek veiktā sekojos gadijumos:

-Eksplaatacijas noteikumu neieverošana

• Mehänisks bojajums, ktmisko vielu iedarbības gadījumā, termisks bojajums vai nepareizās mazgāsanas vai citu tīrīsanas līdzeklū izmantošanas gadījumā.
• Izstrādājuma izmantošana neparedzētajiem mērkiem.
• Izstradajuma izmantošana ražošanas merkos (restorānā, kafejnica, ofisa, bernu darza, slimnicā utt.)
• Bojajumi vai normalas darbības traucējumi kas rodas dzivnieku vai kukainju del.
• Kustigu elementu blokeesanas gadijumā, kad notika svešu priekšmetu, siku apgērbu detaju, skidrumu vai ādienu atlieku noklūsanas iericē rezultātā.
• Traucejumi, kas tika izraisi neparvarama speka de! (piemeram, ugunsgreks, stihiska nelaime utl.).
• Ja garantijas grāmatiñas vai precu Čeka informacija tika labota;
• Remonta vai konstrukcjjas izmainiisanas gadijumā, kas nav paredzeta pec instrukcjjas;
• Bojājumu gadījūmā, nevižīgas ierices glabāsanas del, gan no pirceja, gan no transportešanas firmas, gan no tirdzniecības vai servisa organizacijas puses. Šādā gadījūmā nepiecišams vérsties organizacijā, kura sniedza šadus pakalpojumus.
• Barošanas un citu tiklu standartu un normu neievērošana.
• Izstradajuma nepareizas uzstadiisanas un pieslegsanas gadijumā.
• Ja ir nepiecsams nomainit apgaismes lampas, filtrus, stikla un manuali parvietojamas plastika detalias.

Pirms ierices uzstadisanas un ekspluatacijas sakshanas, ludzam Jus rupigi izlasit so lietošanas instrukciju un saglabajiet to turpmakam uzzinam. Ja pardosiet vai nodosiet so ierici citam cilvekam, parliecinieties, ka nododat ari so lietošanas instrukciju. Ši ierici pieder pie 3. kases, un tā jaizmanto tikai paredzētajiem merkiem, t.i. edienu pagatavošanai majas apstaklos.

Ši ierice atbilst sekojosam Eiropas Savienibas direktivam:

EEC 2009/142/CE (gaze)

EEC 2004/108/CE (elettromagnetiskā saderība)

EEC 2006/95/CE (zems spriegums)

EEC 89/109 (saskare ar partikas produktiem)

• lerices uzstadisana un apkope javeic tikai kvalificetiem specialistiem, kuri zina spekā esosas elektrisko ieriču uzstadisanas normas.
• Šī ierīce nav parezděta eksvpluatacijai no bērnu puses.
• Glabajiet instrukciju blakus iericei.
• Nejaujiet berniem lietot sho ieric vi speléties tās tuvumā.
• Pieskatiet bernus edienu pagatavošanas laikā, lái tie nepieskartos pie kärstam vircmam un neatrastos ieslēgtās ierīces tuvumā.
• Pirms pieslęgt ierici pie elektrotíka, parliecinieties, ka tā ir pareizi noregulēta atbilstošam gazes veidam (sk. sadaçu „Uzstādīsana").
• Pirms veikt jebkādu tīrīsanu vai apkopi, ierīce ir jaizslēdz un jauzgaida, kamīr tā atdzisīs.
• Gazes ierices izmantošana pieprasa regulāras gaisa apmainas esibu. Slikta ventilacija noved pie skabekla trukuma.
• Ilgstoša gazes ierices izmantošana var pieprasit papildu vēdinašanu. Šim nolukam, piemēram, atveriet logu vai palieliniet velkmes skapja jaudu (sk. sadalu „Uzstādišana").
• Degšanas produkti jāizved no telpas ar velkmes skapja vai elektriskā ventilatora palīdžūbu (sk. sadaju „Uzstādīsana").
• Remonta vai iestatisanas nepiecesamibas gadijumā ir jagriežas tuvakā autorizētā servisa centra, kuram ir jaizmanto originalas rezerves dalas

Uzmanibu: Plaknite ar rupnicas numuru ir piestiprinata pie ierices dibena.

Ražotájs nenes nekādu atbildibu par zaudejuniem, kas rodas icerces nepareizas uzstādīsanas, ekspluatacijas noteikumu neieverosanas vai neparedzetas izmantošanas del

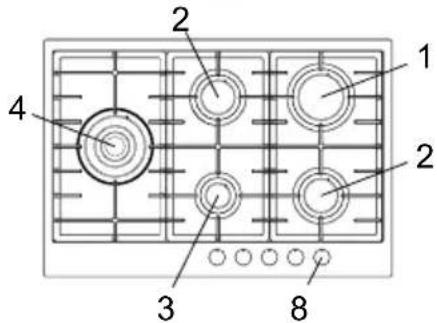

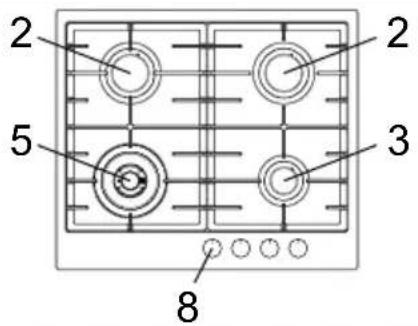

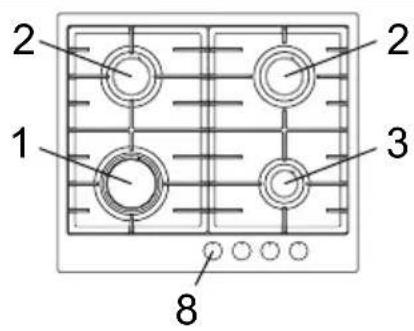

1 Lielā ātruma plīts rinkis 3000 W
2 Videja atruma plits rinkis 1750 W
3 Paliga plits rinkis 1000 W

4 Triskar'sais rinkis 3800 W
5 Dubultrinkis 3500 W
8 Plits rinkis regulators

INSTRUKCIJAS UZSTÄDITÄJAM

PLİTS RİNKIS		GAZE s 1/100 mm	DARBA SPIEDIENS 1/100 mm Maks.	GAZES PATÜRINS		SPRAUSLAS DIAMETRS	Aizsargvärsta diametrs	SILTUMA RAŽÍGUMS (W)
Nr	NOSAUK. mbar G/s L			Min.
1	LIELÅ ÅTRUMA	G30 / G31 G20	28-30 / 37 20	218 -	-286	85 115Y	42 Reg.	3000 3000	950 950
2	VIDÊJA ÅTRUMA	G30 / G31 G20	28-30 / 37 20	127 -	-167	65 97Z	31 Reg.	1750 1750	600 600
3	PALÍGA	G30 / G31 G20	28-30 / 37 20	73 -	-95	50 72X	27 Reg.	1000 1000	450 450
4	TRISKÄRŠAIS RİNKIS	G30 / G31 G20	28-30 / 37 20	277 -	-362	98 135K	60 Reg.	3800 3800	2100 2100
5	DUBULTRINKIS	G30 / G31 G20	28-30 / 37 20	255 -	334	93 135	60 Reg.	3500 3500	2100 2100

Ši erice atbilst Eiropas Direktivai EC 2002/96/CE

Sis markejums uz produkta vai tā tehniskajā Dokumentácijā nozime, ka šo produktu nedrikst izmest kopā ar citiem majsaimniecibas atkritumiem. Lai nepiejautu iespejamu kaitejumu apkārtējai videi vai cilveku veselībai, atdaliet šo produktu no citiem atkritumiem un nododiet to pārstrādāsanai, lai varētu atkārtoti izmantot materialus no kuriem icerice ir izveidota.

INSTRUKCIJAS LIETOTAJAM

Visi darbi. Kas ir saistiti ar uzstadisanu, noregulešanu un parkartosanu citam gazestipam, ir javeic tikai kvalificetam personalam saskaña ar speka esosam normam.Specialas instrukcijas ir noraditas uzstaditajam paredzétaja sadala.

PLITS RINKU IZMANTOSANA

Automatisch aizdegsana bez gazes kontroles sistemas

Pagrieziet plits rinka regulatoru preteji pulkstenraditaja virzienam lidz pozicijai "maksimums" (liela liesma 1.zim.) un nospiediet uzto.

Automātiskā aizdegšana ar gazes kontroles systēmu

Pagrieziet plits rinka regulatoru preteji pulkstenraditaja virzienam lidz pozicijai "maksimums" (liela liesma 1.zim.) un nospiediet uzto.

Optimala plits rinku izmantošana

Lai sasniegtu maksimalu efektivati edienu pagatavošana un gazes taupīsana, ir ieteicams katram plits rinkim izmantot attiečiga diametra kastrolus (sk. tabula). Liesma nedrikt izlauzties arpus kastrola malam.

Izmantojiet maksimalu jaudu, lai atruzvaritu skidrumu, un pazeminatu jaudu edenu sasildisanai vai gatavoisanai.

Regulatora stavoklis jazvelas starp "maksimums" un "minimums". Nedrikst izveléties starp "maksimums" un "izslegt's".

Elektribas atslēgšanas gadijumā plīts rinki var aizdedzināt ar sērkocina palidzību, uzstādot regulatoru pozicija liesmas aizdedzināsanai (liela liesma 1.zim.).

Plīts rǐnǚ Jiǎu dì (W)	Kastroljudiametri
Palīga 1000 10 - 14 cm
Vidēja ātruma 1750 16 - 18 cm
Lielā ātruma 3000 20 - 22 cm
Trīskāršais rǐnkjis	3800 24 - 26 cm
Dubultrinkjis	3500 24 - 26 cm

Bridinajumi

-Vienmér parbaudiet, lai plits rinku regulatori atrodas pozicijā "izslegts" (1. zim.), kad neizmantojiet ieric.
- Ja liesma nejauši nodzisīs, gazes kontroles系統a automatiski partrauks gazes padevi. Lai atkal aizdedzinatu plits rinki, uzstadiet regulatoru liesmas aizdedzināsanas pozicijā (liela liesma 1.zim.) un nospiediet uz to.
- Kad gatavojiet, izmantojiet taukus un auglu ellu, esiet loti piesardzigi, jo tie var aizdedzinaties

pärkarsešanas gadijumā.

• Neizmantojiet aerosolus plits tuvumā.
  -Lai izvairitos no apgasanas vai skidruma iztecesanas, neizmantojiet nestabilas vai deformetas kastrolus.
• Pärbaudiet, lai kastrolu rokturi būtu pagriezti tā, lai nodrošinātu drošibu.
• Pec plits rinka aizdedzinaesanas parliecinieties, ka liesma ir vienmeriga. Pirms nonemt kastroi, ir jasamazina jauda vai jaizsledz plits rinkis.

TIRISHANA

Ir ieteicams mazgāt emaljētas detalias ar siltu ziepjainu skidumu vai ar maigu mazgāsanas lidzekli.

Uz detalam no nerusosā terauda var rasties plankumi, ja tās ilgu laiku kontaktēs ar cietuūdeni vai agresiviem mazgāsanas lidzekliem. Ir ieteicams tos mazgāt ar ziepjainu škīdumu un noslaukt lidz sausai ar mikstu lupatu.

Spidums saglabasies, ja regulari izmantot attiegus apkopes lidzeklus.

Pärliecinieties, ka dalīṭāju caurumi nav blokēti.

Vienmér pārbaudiet aizsargvársta (gazes kontroles) zondes un aizdedzes sveces tīribu. Tas nodrošinās to optimālu funkcionēsanu.

Gazes ventili

Ventilu iesmeregesana nepiecesamibas gadijumair javeic tikai kvalificets specialists.

Kad klus gruti pagriezt rokturi, uzaiciniet meinaru no servisa centra.

INSTRUKCIJAS UZSTÄDITÄJAM

SVARIGS BRIDINAJUMS

Zemak aprakstitas operacijas ir javeic tikai kvalificetam personalam saskaña ar spekā esešam normām un noteikumiem.

Ražotájs nenes nekādu atbildūb par zaudējumiem, kas radušies icerces nepareizas uzstādīsanas vai norādǐto noteikumu neievērošanas gadijumā

UZSTÄDISHANA

Montaggio del piano

lerice ir paredzeta iebuvesanai mebele, kura ir izturiga pret augstam temperaturam. Mebeles sieniam ir jaiztur vismaz 75^ pluss apkartegas vides temperatura saskaar Eiropas normam. lerice pieder pie "Y" tipa, tas ir to var uzstadit tikai, ja no labas vai kreisas puses no tas ir tikai vena sieni. Ir jaizvairas no icerces uzstadisanas viegli uzliesmojosu materialu tuvuma, piemeram aizkaru utt.

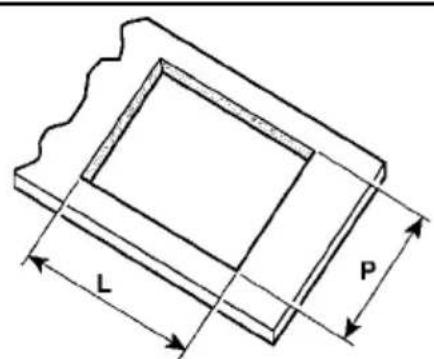

Galda virsa ir jasagatavo caurumu darba virsmas iebuvesanai saskaarizmerni, kasir noraditi 3.zim.,turklat ir japaredz, lai attalums starp icces malu un tuvako senu butu vismaz 50~mm

MODELIS	PLATUMS (mm) L	DZILUMS (mm) P
60 - 75 560 480

Ja virs darba virsmas ir paredzeta velkmes skapja uzstadisana, tad tam it jaatrodas no darba virsmas vismaz 760 mm attalumā.

I r ieteicams izolets darba virsmu no meebeles, kurata tiek iebuveta, ar atdalisanas paneja palidzibu, atstajot starp ta un ieri vismaz 10 mm attalumu (4. zim.).

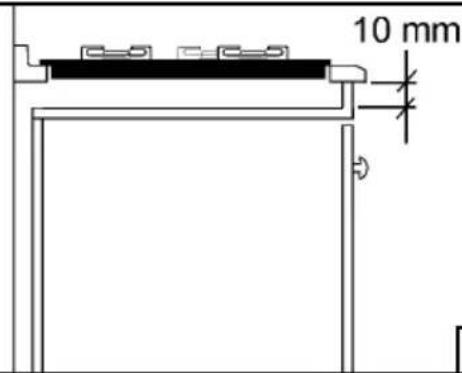

Ja darba virsma tiek uzstadita kopar cepeškrasni, ir javeic drošibas pasakumi un janodrosina drošibas noteikumu ieverosana. Ipaša uzmaniba japievers, lai barošanas vads un gazes caurule nepieskartos pie karstam cepeškrasns korpusa detalam. Turklat, uzstadot darba virsmu virs cepeškrasnij bez piespiedu dzesetajventilatora, ir japaredz apaksā caurumus gaisa piepludei ar škersgriezumu vismaz 200mm², bet augsā izejas caurumus ar škersgriezumu vismaz 60mm².

Darba virsmas nostiprinăsana

Komplektā kopa ar darba virsmu ir ieklauta speciāla blive un balstenu komplekts.

Lai uzstaditu darba virsmu, veiciet sekojosas operacijas:

• Nonemiet dalitaju rezgus un vakus.

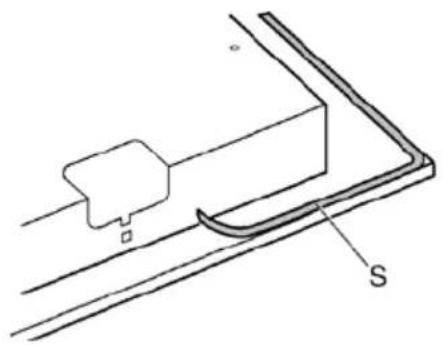

• Aggrieziet ierici un nostipriniet tās malās blivi S (5. zim.).

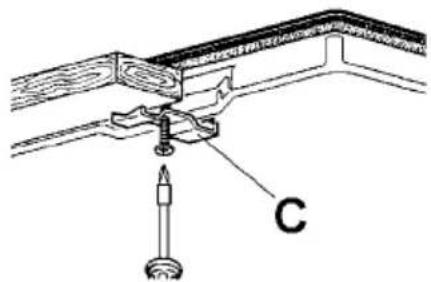

• levietojiet darba virsmu caurumā iebūvēşanai un dostipriniet ar skruvju V palidzību, ivietojot tās balstenos G (6. zim.).

Telpa uzstadiisanai

Ši erice nav savienota ar degšanas produktu novadišanas iericem. Telpa, kurā tiek uzstādīta darba virsma, ir japaredz degšanas produktu novadišanas).[sistema]. Tas var but vai nu velkmes skapis, vai nu ventilators uz loga, vai nu ventilacijas caurums, kas iesledzas, kad tiek ieslēgta ši ierice.

Telpa, kurai tek uzstadita darba virsma, ir japaredz dabiska gaisa pieplude normalai gazes degsanai un ventilacijai. Gaisa tilpumam jabut vismaz 20m^3

Dabiskai gaisa piepludei jabut nodrosinatai tiesi caur ventilacijas caurumiem siena, vai nu izmantojot gaisa vadu. Ari ir atlauts izmantot netiesu ventilaciju, izmantojot gaisa velkmi no telpam, kas atrodas blakus virtuvei, pie nosacijuma, ka tiek ieverotas speka esosas normas. Minimalam ventilacijas caurumam skersgriezumam jabut 200 cm².

INSTRUKCIJAS UZSTÄDITÄJAM

PIESLEGSANA PIE GAZES TIKLA

Pirms ierices pievienošanas gazes padevei, ir japarbauda, ka dati, kuri ir noraditi tehniskoraksturojumu tabulā, kas atrodas uz darba virsmas apaksejas dalās un uz iefpakojuma, atbilst gazes tikla raksturojumiem. Šo javeic saskaña arnoradijumiem, kad ir noraditi sadala "Pärkartošana citam gazes tipam".

Pieslegsanu pie gazes ir javeic ar cietas metaliskas caurules palidzibu vai nu izmantojot elastigu terauda cauruli ar nepartrauktu sienu, kurraksturojumi atbilst speka esosam normam.

Dazu modelu komplektos ietilpst divi parejas savienojumi: viens cilindrisks un viens ar paplasinajumu (7. zim.).

Atkaribā no normām, kuras ir spekā valsti, kurā tiek uzstādīta ierice, ir jaizvelas attiecigu parejas savienojumu.

Piesledzot pie gazes tikla, nedríkst ietekmét uz gazes kontüru.

Pec piesleggsanas pabeigssanas ir japarbauda hermetiskumu, izmantojot ziepjainu skidumu.

Nedrikst izmantot šim nolukam atvertu liesmu.

PIESLEGSANA PIE ELEKTROTIKLA

Elektriskie savienojumi ir javeic kvalificetiem specialiem saskaña ar pastavosam normam.

Spriegumam tikla ir jaatbilst spriegumam, kas ir noradits uz tehnisko datu plaksnite ierices apaksdalā.

Pärbaudiet, vai elektriskas ierices, kas atrodastelpa, ir drosi iezemetas saskaar spek esosamnormam.

Sai icericeirjabut obligatiiezemetai.

Gadjumā, ja icerce nav aprikota ar kontaktdaksu, tad barosanas vadirjasavieno arkontaktdaksu, kas atbilst spekā esosam normam.

Ja ir nepiecesamas pieslegt tieši elektrotíklam, tad starp ieri un tiklu ir jauzstada daudzpolu pársledzeju ar minimalu kontaktu spraugu 3mm

PARKARTOSANA CITAM GAZES TIPAM

Sprauslu nominišana

Ja ražotājs noregulēja ieri ci viena gazes tipa izmantošanai, bet tiek izmantots cits gazes tips, ir jänomaina plīts rinku sprauslas.

Sprauslas ir jazvelas saskaar saja lietoanas instrukcija noradito tehnisko dato tabulu.

Lai nomainitu sprauslas, ir javeic sekojosas operacijas:

• Nonemiet dalitaju rezgus un vakus.

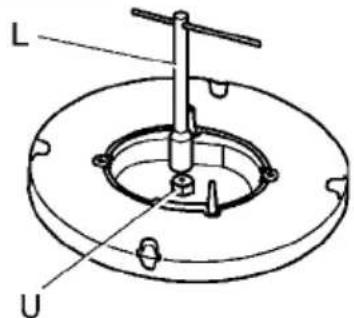

• Izmantojot L tipa galatslegu, atskruvet sprauslu U (8. zim.) un nomainit uz sprauslu, kas atbilst izmantojamas gazes tipam.
• Stipri piegriezt sprauslu.

Plits rinku noregulëšana

Obligati jabut noreguletam minimumam, bet liesma.
nedrikst nodzit pat, ja notiek strauja parslegsana
no pozicijas maksimums pozicijama minimums.

Pretējā gadijumā ir janoregulē minimumu, veicot sekojosas operacijas:

-Aizdedziniet plits rinki.
-Uzstadiet regulatoru pozicijā "Minimums" (maza liesma).
- Nonemiet ventilaj rokturi.

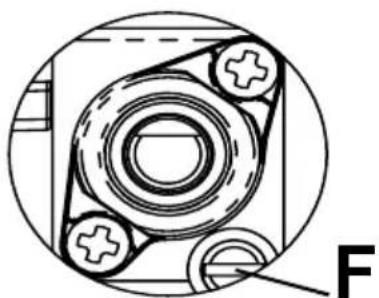

- levietojiet skruvgriezi ventiJa cauruma F (9.zim.) un pagrieziet aizsargventiJa skruvi lidz pareizas minima uzicijas.

G30 gazes izmantošanas gadijumā aizsargventiša skrūve ir jāaizskrūvē pilnīgi

APKOPE

Barosanas vada nominišana

Barosanas vada nomaiñas nepiecesamibas gadijumāir jaizmanto spekā esosān normam atbilstošs H05VV-F vai H05RR-F tipa vads ar skērsgriezumu 3× 0,75mm^2

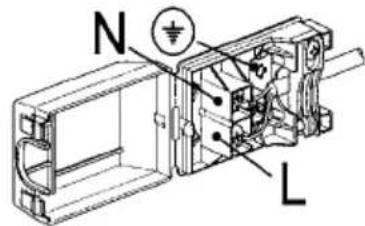

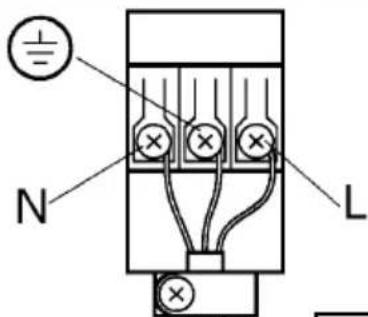

Pieslegsana pie spaiu karbas ir javeic, kā paradits 10 un 10/A zimejumos

L vads bruns (faze)

N vads zils (nulle)

Dzeltenzals vads

(zeme)

1

2

3

4

5

6

A

B
7

8

9

10 10/A
