LIETOŠANAS INSTRUKCIJA FL75GTX Ardo

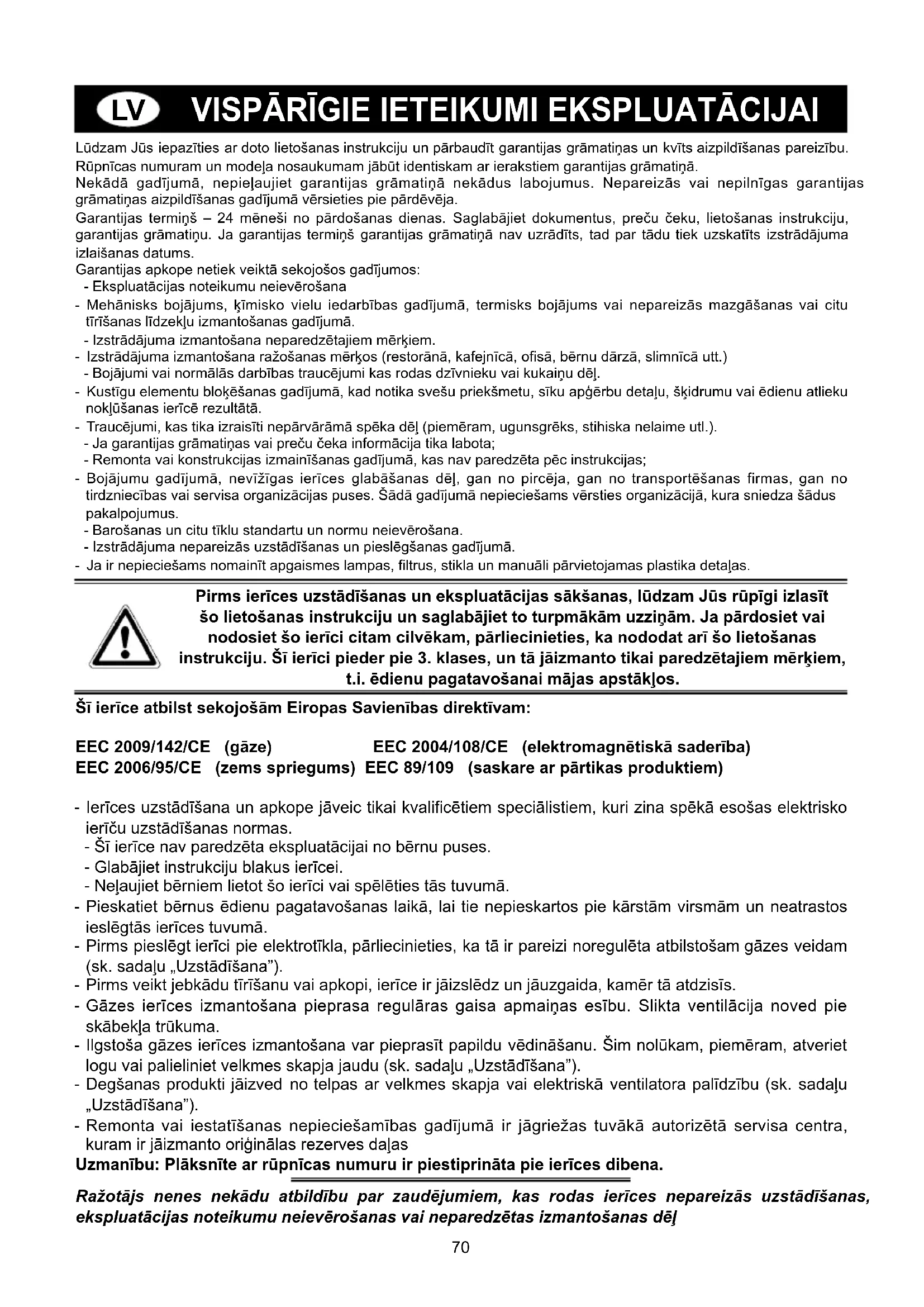

Pirms ierīces uzstādīšanas un ekspluatācijas sākšanas, lūdzam Jūs rūpīgi izlasīt šo lietošanas instrukciju un saglabājiet to turpmākām uzziņām. Ja pārdosiet vai nodosiet šo ierīci citam cilvēkam, pārliecinieties, ka nododat arī šo lietošanas instrukciju. Šī ierīci pieder pie 3. klases, un tā jāizmanto tikai paredzētajiem mērķiem, t.i. ēdienu pagatavošanai mājas apstākļos. Šī ierīce atbilst sekojošām Eiropas Savienības direktīvam: EEC 2009/142/CE (gāze) EEC 2004/108/CE (elektromagnētiskā saderība) EEC 2006/95/CE (zems spriegums) EEC 89/109 (saskare ar pārtikas produktiem) - Ierīces uzstādīšana un apkope jāveic tikai kvalificētiem speciālistiem, kuri zina spēkā esošas elektrisko ierīču uzstādīšanas normas. - Šī ierīce nav paredzēta ekspluatācijai no bērnu puses. - Glabājiet instrukciju blakus ierīcei. - Neļaujiet bērniem lietot šo ierīci vai spēlēties tās tuvumā. - Pieskatiet bērnus ēdienu pagatavošanas laikā, lai tie nepieskartos pie kārstām virsmām un neatrastos ieslēgtās ierīces tuvumā. - Pirms pieslēgt ierīci pie elektrotīkla, pārliecinieties, ka tā ir pareizi noregulēta atbilstošam gāzes veidam (sk. sadaļu „Uzstādīšana”). - Pirms veikt jebkādu tīrīšanu vai apkopi, ierīce ir jāizslēdz un jāuzgaida, kamēr tā atdzisīs. - Gāzes ierīces izmantošana pieprasa regulāras gaisa apmaiņas esību. Slikta ventilācija noved pie skābekļa trūkuma. - Ilgstoša gāzes ierīces izmantošana var pieprasīt papildu vēdināšanu. Šim nolūkam, piemēram, atveriet logu vai palieliniet velkmes skapja jaudu (sk. sadaļu „Uzstādīšana”). - Degšanas produkti jāizved no telpas ar velkmes skapja vai elektriskā ventilatora palīdzību (sk. sadaļu „Uzstādīšana”). - Remonta vai iestatīšanas nepieciešamības gadījumā ir jāgriežas tuvākā autorizētā servisa centra, kuram ir jāizmanto oriģinālas rezerves daļas Uzmanību: Plāksnīte ar rūpnīcas numuru ir piestiprināta pie ierīces dibena. Ražotājs nenes nekādu atbildību par zaudējumiem, kas rodas ierīces nepareizās uzstādīšanas, ekspluatācijas noteikumu neievērošanas vai neparedzētas izmantošanas dēļ Lūdzam Jūs iepazīties ar doto lietošanas instrukciju un pārbaudīt garantijas grāmatiņas un kvīts aizpildīšanas pareizību. Rūpnīcas numuram un modeļa nosaukumam jābūt identiskam ar ierakstiem garantijas grāmatiņā. Nekādā gadījumā, nepieļaujiet garantijas grāmatiņā nekādus labojumus. Nepareizās vai nepilnīgas garantijas grāmatiņas aizpildīšanas gadījumā vērsieties pie pārdēvēja. Garantijas termiņš – 24 mēneši no pārdošanas dienas. Saglabājiet dokumentus, preču čeku, lietošanas instrukciju, garantijas grāmatiņu. Ja garantijas termiņš garantijas grāmatiņā nav uzrādīts, tad par tādu tiek uzskatīts izstrādājuma izlaišanas datums. Garantijas apkope netiek veiktā sekojošos gadījumos: - Ekspluatācijas noteikumu neievērošana - Mehānisks bojājums, ķīmisko vielu iedarbības gadījumā, termisks bojājums vai nepareizās mazgāšanas vai citu tīrīšanas līdzekļu izmantošanas gadījumā. - Izstrādājuma izmantošana neparedzētajiem mērķiem. - Izstrādājuma izmantošana ražošanas mērķos (restorānā, kafejnīcā, ofisā, bērnu dārzā, slimnīcā utt.) - Bojājumi vai normālās darbības traucējumi kas rodas dzīvnieku vai kukaiņu dēļ. - Kustīgu elementu bloķēšanas gadījumā, kad notika svešu priekšmetu, sīku apģērbu detaļu, šķidrumu vai ēdienu atlieku nokļūšanas ierīcē rezultātā. - Traucējumi, kas tika izraisīti nepārvārāmā spēka dēļ (piemēram, ugunsgrēks, stihiska nelaime utl.). - Ja garantijas grāmatiņas vai preču čeka informācija tika labota; - Remonta vai konstrukcijas izmainīšanas gadījumā, kas nav paredzēta pēc instrukcijas; - Bojājumu gadījumā, nevīžīgas ierīces glabāšanas dēļ, gan no pircēja, gan no transportēšanas firmas, gan no tirdzniecības vai servisa organizācijas puses. Šādā gadījumā nepieciešams vērsties organizācijā, kura sniedza šādus pakalpojumus. - Barošanas un citu tīklu standartu un normu neievērošana. - Izstrādājuma nepareizās uzstādīšanas un pieslēgšanas gadījumā. - Ja ir nepieciešams nomainīt apgaismes lampas, filtrus, stikla un manuāli pārvietojamas plastika detaļas.71 1 Lielā ātruma plīts riņķis 3000 W 2 Vidēja ātruma plīts riņķis 1750 W 3 Palīga plīts riņķis 1000 W 4 Trīskāršais riņķis 3800 W 5 Dubultriņķis 3500 W 8 Plīts riņķis regulators

INSTRUKCIJAS UZSTĀDĪTĀJAM

Šī ierīce atbilst Eiropas Direktīvai EC 2002/96/CE Šis marķējums uz produkta vai tā tehniskajā dokumentācijā nozīmē, ka šo produktu nedrīkst izmest kopā ar citiem mājsaimniecības atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai, atdaliet šo produktu no citiem atkritumiem un nododiet to pārstrādāšanai, lai varētu atkārtoti izmantot materiālus no kuriem ierīce ir izveidota.

Visi darbi. Kas ir saistīti ar uzstādīšanu, noregulēšanu un pārkārtošanu citam gāzes tipam, ir jāveic tikai kvalificētam personālam saskaņā ar spēkā esošām normām. Speciālas instrukcijas ir norādītas uzstādītājam paredzētajā sadaļā.

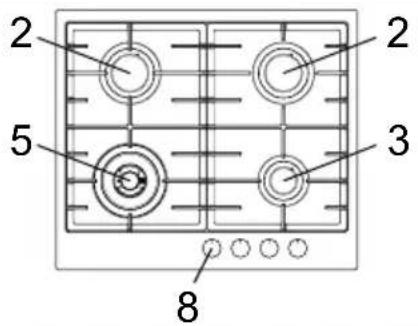

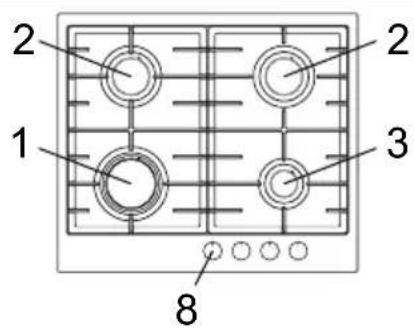

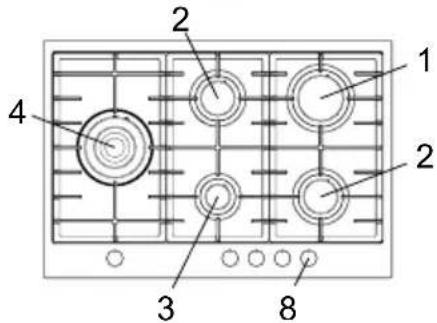

PLĪTS RIŅĶU IZMANTOŠANA

Automātiskā aizdegšana bez gāzes kontroles sistēmas Pagrieziet plīts riņķa regulatoru pretēji pulksteņrādītāja virzienam līdz pozīcijai “maksimums” (liela liesma 1.zīm.) un nospiediet uzto. Automātiskā aizdegšana ar gāzes kontroles sistēmu Pagrieziet plīts riņķa regulatoru pretēji pulksteņrādītāja virzienam līdz pozīcijai “maksimums” (liela liesma 1.zīm.) un nospiediet uzto. Aizdedzinot plīts riņķi, turpiniet spiest rokturi vēl apm. 6 sekundes. Optimālā plīts riņķu izmantošana Lai sasniegtu maksimālu efektivitāti ēdienu pagatavošanā un gāzes taupīšanā, ir ieteicams katram plīts riņķim izmantot attiecīga diametra kastroļus (sk. tabulā). Liesma nedrīkst izlauzties ārpus kastroļa malām. Izmantojiet maksimālu jaudu, lai ātri uzvārītu šķidrumu, un pazeminātu jaudu ēdienu sasildīšanai vai gatavošanai. Regulatora stāvoklis jāizvēlas starp „maksimums” un „minimums”. Nedrīkst izvēlēties starp „maksimums” un „izslēgts”. Elektrības atslēgšanas gadījumā plīts riņķi var aizdedzināt ar sērkociņa palīdzību, uzstādot regulatoru pozīcijā liesmas aizdedzināšanai (liela liesma 1.zīm.). Plīts riņķi Jauda (W) Kastroļu diametri Palīga 1000 10 - 14 cm Vidēja ātruma 1750 16 - 18 cm Lielā ātruma 3000 20 - 22 cm Trīskāršais riņķis 3800 24 - 26 cm Dubultriņķis 3500 24 - 26 cm Brīdinājumi - Vienmēr pārbaudiet, lai plīts riņķu regulatori atrodas pozīcijā “izslēgts” (1. zīm.), kad neizmantojiet ierīci. - Ja liesma nejauši nodzisīs, gāzes kontroles sistēma automātiski pārtrauks gāzes padevi. Lai atkal aizdedzinātu plīts riņķi, uzstādiet regulatoru liesmas aizdedzināšanas pozīcijā (liela liesma 1.zīm.) un nospiediet uz to. - Kad gatavojiet, izmantojiet taukus un augļu eļļu, esiet ļoti piesardzīgi, jo tie var aizdedzināties pārkarsēšanas gadījumā. - Neizmantojiet aerosolus plīts tuvumā. - Lai izvairītos no apgāšanas vai šķidruma iztecēšanas, neizmantojiet nestabilas vai deformētas kastroļus. - Pārbaudiet, lai kastroļu rokturi būtu pagriezti tā, lai nodrošinātu drošību. - Pēc plīts riņķa aizdedzināšanas pārliecinieties, ka liesma ir vienmērīga. Pirms noņemt kastroli, ir jāsamazina jauda vai jāizslēdz plīts riņķis.

Pirms uzsākt ierīces tīrīšanu vai apkopi, to ir jāatvieno no elektrotīkla. Neizmantojiet tvaika tīrītājus darba virsmas tīrīšanai. Uzgaidiet, kamēr ierīce atdzisīs. Emaljētas detaļas Ir ieteicams mazgāt emaljētas detaļas ar siltu ziepjainu šķīdumu vai ar maigu mazgāšanas līdzekli. Neizmantojiet abrazīvus vai korozijas līdzekļus. Nepieļaujiet, lai tādas vielas, kā citrona sula, tomāti, sāls ūdens, etiķis, kafija un piens ilgi paliktu uz emaljētas virsmas. Detaļas no nerūsošā tērauda Uz detaļām no nerūsošā tērauda var rasties plankumi, ja tās ilgu laiku kontaktēs ar cietu ūdeni vai agresīviem mazgāšanas līdzekļiem. Ir ieteicams tos mazgāt ar ziepjainu šķīdumu un noslaukt līdz sausai ar mīkstu lupatu. Spīdums saglabāsies, ja regulāri izmantot attiecīgus apkopes līdzekļus. Plīts riņķi un režģi Lai būtu vieglāk mazgāt dalītāju režģus un vākus, to var noņemt. Dalītāju vākus var mazgāt ar ziepjainā ūdenī vai maiga mazgāšanas līdzekļa šķīdumā samitrinātu sūkli. Pēc mazgāšanas tie ir jānoslauka līdz sausai un akurāti jāuzstāda savās vietās. Pārliecinieties, ka dalītāju caurumi nav bloķēti. Vienmēr pārbaudiet aizsargvārsta (gāzes kontroles) zondes un aizdedzes sveces tīrību. Tas nodrošinās to optimālu funkcionēšanu

Gāzes ventiļi Ventiļu iesmērēšana nepieciešamības gadījumā ir jāveic tikai kvalificēts speciālists. Kad kļūs grūti pagriezt rokturi, uzaiciniet meistaru no servisa centra.73

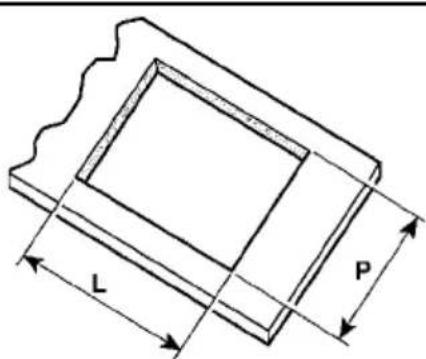

Montaggio del piano Ierīce ir paredzēta iebūvēšanai mēbelē, kura ir izturīga pret augstām temperatūrām. Mēbeles sieniņām ir jāiztur vismaz 75°C pluss apkārtējas vides temperatūra saskaņā ar Eiropas normām. Ierīce pieder pie „Y” tipa, tas ir to var uzstādīt tikai, ja no labās vai kreisās puses no tās ir tikai viena sieniņa. Ir jāizvairās no ierīces uzstādīšanas viegli uzliesmojošu materiālu tuvumā, piemēram aizkaru utt. Galda virsā ir jāsagatavo caurumu darba virsmas iebūvēšanai saskaņā ar izmēriem, kas ir norādīti

3. zīm., turklāt ir jāparedz, lai attālums starp ierīces

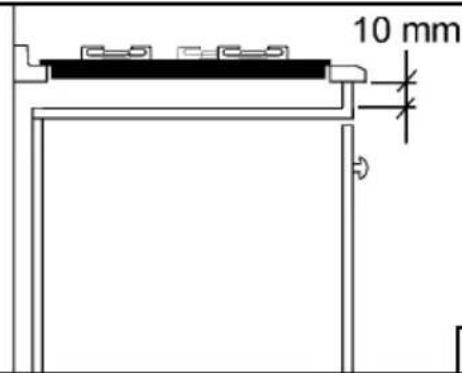

Ja virs darba virsmas ir paredzēta velkmes skapja uzstādīšana, tad tam it jāatrodas no darba virsmas vismaz 760 mm attālumā. Ir ieteicams izolēts darba virsmu no mēbeles, kurā tā tiek iebūvēta, ar atdalīšanas paneļa palīdzību, atstājot starp tā un ierīci vismaz 10 mm attālumu (4. zīm.). Ja darba virsma tiek uzstādīta kopā ar cepeškrāsni, ir jāveic drošības pasākumi un jānodrošina drošības noteikumu ievērošana. Īpaša uzmanība jāpievērš, lai barošanas vads un gāzes caurule nepieskartos pie kārstām cepeškrāsns korpusa detaļām. Turklāt, uzstādot darba virsmu virs cepeškrāsnij bez piespiedu dzesētājventilatora, ir jāparedz apakšā caurumus gaisa pieplūdei ar šķērsgriezumu vismaz 200mm

bet augšā izejas caurumus ar šķērsgriezumu vismaz 60mm

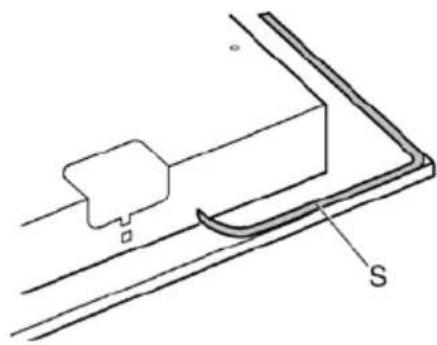

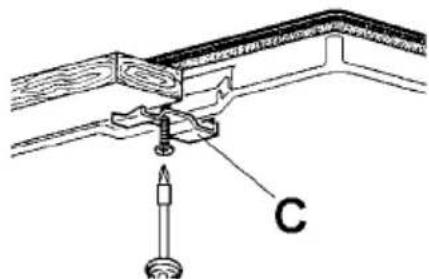

Darba virsmas nostiprināšana Komplektā kopā ar darba virsmu ir iekļauta speciāla blīve un balsteņu komplekts. Lai uzstādītu darba virsmu, veiciet sekojošas operācijas: - Noņemiet dalītāju režģus un vākus. - Apgrieziet ierīci un nostipriniet tās malās blīvi S (5. zīm.). - Ievietojiet darba virsmu caurumā iebūvēšanai un nostipriniet ar skrūvju V palīdzību, ievietojot tās balsteņos G (6. zīm.). Telpa uzstādīšanai Šī ierīce nav savienota ar degšanas produktu novadīšanas ierīcēm. Telpā, kurā tiek uzstādīta darba virsma, ir jāparedz degšanas produktu novadīšanas sistēma. Tas var būt vai nu velkmes skapis, vai nu ventilators uz loga, vai nu ventilācijas caurums, kas ieslēdzas, kad tiek ieslēgta šī ierīce. Telpā, kurā tiek uzstādīta darba virsma, ir jāparedz dabiska gaisa pieplūde normālai gāzes degšanai un ventilācijai. Gaisa tilpumam jābūt vismaz 20m

Dabiskai gaisa pieplūdei jābūt nodrošinātai tieši caur ventilācijas caurumiem sienā, vai nu izmantojot gaisa vadu. Arī ir atļauts izmantot netiešu ventilāciju, izmantojot gaisa velkmi no telpām, kas atrodas blakus virtuvei, pie nosacījuma, ka tiek ievērotas spēkā esošas normas. Minimālam ventilācijas caurumam šķērsgriezumam jābūt 200 cm

Zemāk aprakstītas operācijas ir jāveic tikai kvalificētam personālam saskaņā ar spēkā esošām normām un noteikumiem. Ražotājs nenes nekādu atbildību par zaudējumiem, kas radušies ierīces nepareizas uzstādīšanas vai norādīto noteikumu neievērošanas gadījumā74

INSTRUKCIJAS UZSTĀDĪTĀJAM

PIESLĒGŠANA PIE GĀZES TĪKLA Pirms ierīces pievienošanas gāzes padevei, ir jāpārbauda, ka dati, kuri ir norādīti tehnisko raksturojumu tabulā, kas atrodas uz darba virsmas apakšējas dalās un uz iepakojuma, atbilst gāzes tīkla raksturojumiem. Šo jāveic saskaņā ar norādījumiem, kad ir norādīti sadaļā “Pārkārtošana citam gāzes tipam”. Pieslēgšanu pie gāzes ir jāveic ar cietas metāliskas caurules palīdzību vai nu izmantojot elastīgu tērauda cauruli ar nepārtrauktu sienu, kuru raksturojumi atbilst spēkā esošām normām. Dažu modeļu komplektos ietilpst divi pārejas savienojumi: viens cilindrisks un viens ar paplašinājumu (7. zīm.). Atkarībā no normām, kuras ir spēkā valstī, kurā tiek uzstādīta ierīce, ir jāizvēlas attiecīgu pārējas savienojumu. Pieslēdzot pie gāzes tīkla, nedrīkst ietekmēt uz gāzes kontūru. Pēc pieslēgšanas pabeigšanas ir jāpārbauda hermētiskumu, izmantojot ziepjainu šķīdumu. Nedrīkst izmantot šim nolūkam atvērtu liesmu.

PIESLĒGŠANA PIE ELEKTROTĪKLA

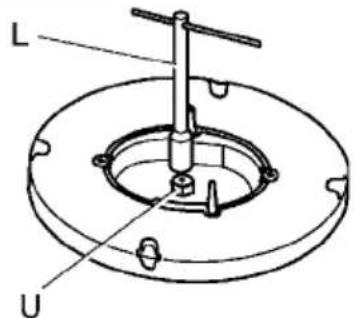

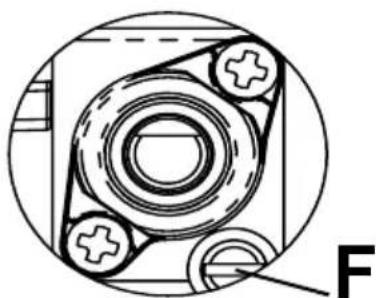

Elektriskie savienojumi ir jāveic kvalificētiem speciālistiem saskaņā ar pastāvošām normām. Spriegumam tīklā ir jāatbilst spriegumam, kas ir norādīts uz tehnisko datu plāksnītē ierīces apakšdaļā. Pārbaudiet, vai elektriskās ierīces, kas atrodas telpā, ir droši iezemētas saskaņā ar spēkā esošām normām. Šai ierīcei ir jābūt obligāti iezemētai. Gadījumā, ja ierīce nav aprīkota ar kontaktdakšu, tad barošanas vadu ir jāsavieno ar kontaktdakšu, kas atbilst spēkā esošām normām. Ja ir nepieciešamas pieslēgt tieši elektrotīklam, tad starp ierīci un tīklu ir jāuzstāda daudzpolu pārslēdzēju ar minimālu kontaktu spraugu 3 mm. PĀRKĀRTOŠANA CITAM GĀZES TIPAM Sprauslu nomainīšana Ja ražotājs noregulēja ierīci viena gāzes tipa izmantošanai, bet tiek izmantots cits gāzes tips, ir jānomaina plīts riņķu sprauslas. Sprauslas ir jāizvēlas saskaņā ar šajā lietošanas instrukcijā norādīto tehnisko datu tabulu. Lai nomainītu sprauslas, ir jāveic sekojošas operācijas: - Noņemiet dalītāju režģus un vākus. - Izmantojot L tipa galatslēgu, atskrūvēt sprauslu U (8. zīm.) un nomainīt uz sprauslu, kas atbilst izmantojamas gāzes tipam. - Stipri piegriezt sprauslu. Plīts riņķu noregulēšana Obligāti jābūt noregulētam minimumam, bet liesma nedrīkst nodzīt pat, ja notiek strauja pārslēgšana no pozīcijas maksimums pozīcijā minimums. Pretējā gadījumā ir jānoregulē minimumu, veicot sekojošas operācijas: - Aizdedziniet plīts riņķi. - Uzstādiet regulatoru pozīcijā “Minimums” (maza liesma). - Noņemiet ventiļa rokturi. - Ievietojiet skrūvgriezi ventiļa caurumā F (9.zīm.) un pagrieziet aizsargventiļa skrūvi līdz pareizas minimuma pozīcijas. G30 gāzes izmantošanas gadījumā aizsargventiļa skrūve ir jāaizskrūvē pilnīgi APKOPE Barošanas vada nomainīšana Barošanas vada nomaiņas nepieciešamības gadījumā ir jāizmanto spēkā esošām normām atbilstošs H05VV-F vai H05RR-F tipa vads ar šķērsgriezumu 3 X 0,75 mm

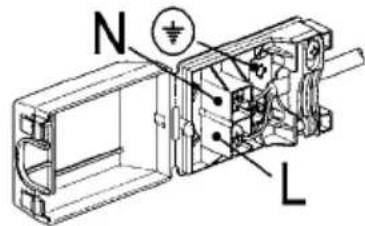

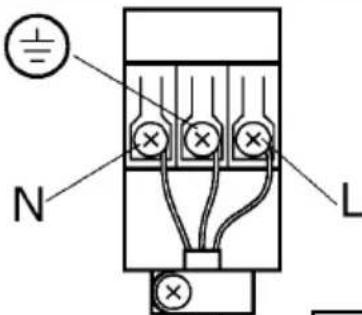

Pieslēgšana pie spaiļu kārbas ir jāveic, kā parādīts 10 un 10/A zīmējumos L vads brūns (fāze) N vads zils (nulle) Dzeltenzaļš vads (zeme) Ražotājs nenes atbildību par iespējamām kļūdām un neprecīzumiem, kas tika pieļauti šīs lietošanas instrukcijas . Lietošanas instrukcijas norādītajiem zīmējumiem ir orientējošs raksturs. Ražotājs patur sev tiesības ievest tādas izmaiņas savā produkcijā, kādas uzskatīs par nepieciešamām vai lietderīgām, tajā skaitā patērētāja interesēs, nemainot galvenos funkcionālus raksturojumus un drošības raksturojumus.2
