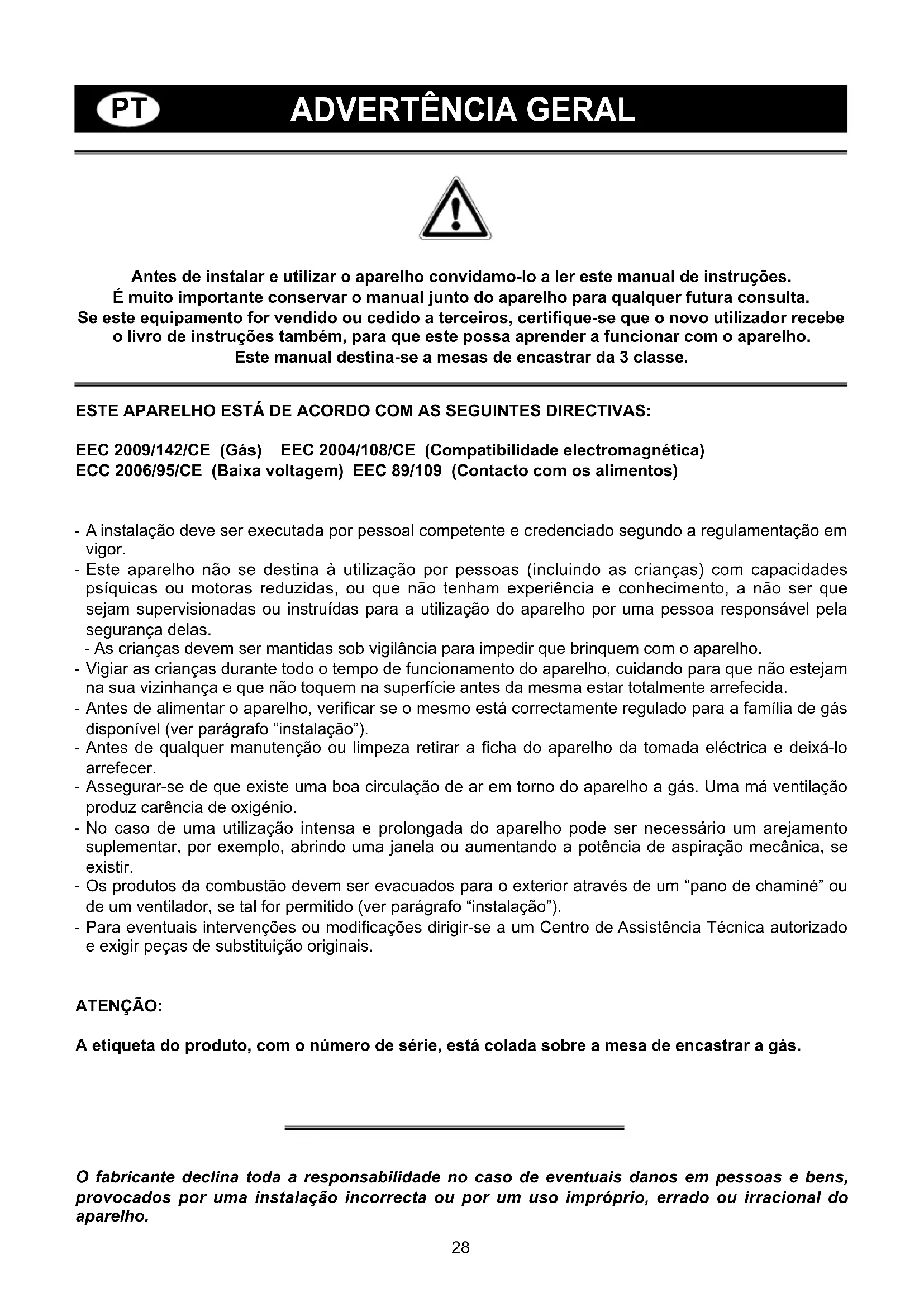

Antes de instalar e utilizar o aparelho convidamo-lo a ler este manual de instruções. É muito importante conservar o manual junto do aparelho para qualquer futura consulta. Se este equipamento for vendido ou cedido a terceiros, certifique-se que o novo utilizador recebe o livro de instruções também, para que este possa aprender a funcionar com o aparelho. Este manual destina-se a mesas de encastrar da 3 classe. ESTE APARELHO ESTÁ DE ACORDO COM AS SEGUINTES DIRECTIVAS: EEC 2009/142/CE (Gás) EEC 2004/108/CE (Compatibilidade electromagnética) ECC 2006/95/CE (Baixa voltagem) EEC 89/109 (Contacto com os alimentos) - A instalação deve ser executada por pessoal competente e credenciado segundo a regulamentação em vigor. - Este aparelho não se destina à utilização por pessoas (incluindo as crianças) com capacidades psíquicas ou motoras reduzidas, ou que não tenham experiência e conhecimento, a não ser que sejam supervisionadas ou instruídas para a utilização do aparelho por uma pessoa responsável pela segurança delas. - As crianças devem ser mantidas sob vigilância para impedir que brinquem com o aparelho. - Vigiar as crianças durante todo o tempo de funcionamento do aparelho, cuidando para que não estejam na sua vizinhança e que não toquem na superfície antes da mesma estar totalmente arrefecida. - Antes de alimentar o aparelho, verificar se o mesmo está correctamente regulado para a família de gás disponível (ver parágrafo “instalação”). - Antes de qualquer manutenção ou limpeza retirar a ficha do aparelho da tomada eléctrica e deixá-lo arrefecer. - Assegurar-se de que existe uma boa circulação de ar em torno do aparelho a gás. Uma má ventilação produz carência de oxigénio. - No caso de uma utilização intensa e prolongada do aparelho pode ser necessário um arejamento suplementar, por exemplo, abrindo uma janela ou aumentando a potência de aspiração mecânica, se existir. - Os produtos da combustão devem ser evacuados para o exterior através de um “pano de chaminé” ou de um ventilador, se tal for permitido (ver parágrafo “instalação”). - Para eventuais intervenções ou modificações dirigir-se a um Centro de Assistência Técnica autorizado e exigir peças de substituição originais. ATENÇÃO: A etiqueta do produto, com o número de série, está colada sobre a mesa de encastrar a gás. O fabricante declina toda a responsabilidade no caso de eventuais danos em pessoas e bens, provocados por uma instalação incorrecta ou por um uso impróprio, errado ou irracional do aparelho.29 1 Queimador rápido de 3000 W 2 Queimador semi-rápido de 1750 W 3 Queimador auxiliar de 1000 W 4 Queimador coroa triplo de 3800 W 5 Queimador coroa dupla de 3500 W 8 Manípulo de comando do queimador

QUADRO DE CARACTERÍSTICAS TÉCNICAS

Este produto está em conformidade com a Directiva da União Europeia 2002/96/CE. O símbolo do caixote de lixo barrado com uma cruz aplicado no aparelho indica que o produto, no m da sua vida útil, por ter de ser tratado separadamente do lixo doméstico, deve ser entregue a um centro de recolha selectiva para aparelhagens eléctricas e electrónicas ou devolvido ao revendedor no momento da compra de uma aparelhagem equivalente. O utilizador é responsável por entregar o aparelho, no m da sua vida útil, às estruturas de recolha selectiva competentes, sob pena das sanções previstas pela legislação vigente em matéria de resíduos. A recolha selectiva adequada para a posterior reciclagem do aparelho não mais utilizado, para o tratamento e eliminação dos resíduos compatível com o ambiente, contribui para evitar possíveis efeitos negativos no ambiente e na saúde, além de favorecer a reciclagem dos materiais que compõem o produto. Para ter informações mais detalhadas sobre os sistemas de recolha disponíveis, contacte a companhia local de tratamento e eliminação de resíduos ou o revendedor de quem adquiriu o produto. Os fabricantes e importadores se comprometem a cumprir com as suas responsabilidades para tudo o que se refere à reciclagem, tratamento e eliminação dos resíduos compatível com o ambiente, quer directamente, quer participando de um sistema colectivo.

PRESSÃO DEFUNCIONAMENTO

É necessário que todas as operações relacionadas com a instalação, regulação e adaptação à família de gás disponível sejam executadas por pessoal qualificado e credenciado segundo os regulamentos em vigor. as instruções específicas são descritas na parte do manual destinada ao instalador

UTILIZAÇÃO DOS QUEIMADORES

A simbologia serigrafada ao lado do manípulo indica a correspondência entre este e o queimador. Acendimento automático sem válvulas Rodar o manípulo correspondente no sentido anti- horário até à posição de máximo (chama grande fig.

1) e pressionar o manípulo.

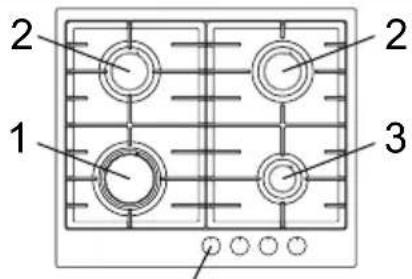

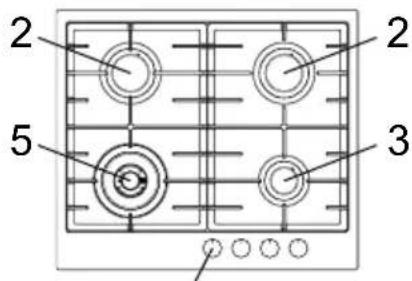

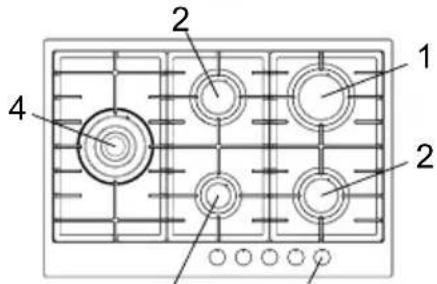

Acendimento automático com válvulas Rodar o manípulo correspondente no sentido anti- horário até à posição de máximo (chama grande fig.1) e pressionar o manípulo. Uma vez aceso o queimador, manter o manípulo pressionado por cerca de 6 segundos. Utilização do queimador Para obter o máximo de rendimento sem desperdício de gás, é importante que o diâmetro do recipiente seja adequado à potência do queimador (ver quadro seguinte), de modo a evitar que a chama exceda o fundo do recipiente (ver fig.2) Usar a potência máxima para levar os líquidos rapidamente à ebulição e a reduzida para aquecer a comida ou para manter a ebulição. Toda a posição de funcionamento deve ser seleccionada entre a posição de máximo e a posição de mínimo e não entre a posição de máximo e o ponto de fecho. Para interromper a alimentação de gás, rodar o manípulo no sentido horário até à posição de fecho. Na falta de energia eléctrica é possível acender os queimadores com fósforos, posicionando o manípulo no ponto de acendimento (chama grande fig. 1). Queimador Potência (W) Ø Recipiente Auxiliar 1000 10 - 14 cm Semi-rápido 1750 16 - 18 cm Rápido 3000 20 - 22 cm Triplo queimador 3800 24 - 26 cm Dupla queimador 3500 24 - 26 cm Advertência - Verificar sempre se o manípulo está na posição de “fechado” (ver fig. 1) quando o aparelho não está em funcionamento. - Em caso de desligamento acidental da chama, passados alguns segundos, a válvula automática interromperá automaticamente o fornecimento do gás. Para restabelecer o funcionamento colocar o manípulo no ponto de acendimento (chama grande fig. 1) e pressionar. - Durante a cocção com gordura ou óleo redobrar a atenção sobre os mesmos pois, quando sobreaquecidos, podem inflamar-se. - Não utilizar “spray” nas proximidades do aparelho quando este está em funcionamento. - Não devem ser colocadas, sobre o queimador, recipientes instáveis ou deformadas para evitar acidentes tais como entornar ou transbordar. - Assegurar-se de que a asa do recipiente está posicionada correctamente. - Quando se acender o queimador, verificar se a chama está regulada e baixá-la ou apagá-la sempre antes de retirar o recipiente. LIMPEZA Antes de qualquer operação, desligar o aparelho da rede de alimentação eléctrica. Não utilizar máquinas de lavar a vapor para limpar o aparelho. Aconselha-se a actuar sempre com o aparelho frio. Partes esmaltadas As partes esmaltadas devem ser lavadas com um pano húmido em saponária ou detergente não abrasivo. Não use nunca produtos abrasivos ou corrosivos nesta limpeza. Partes em inox As partes em inox poderão escurecer, se em contacto com água muito calcária ou detergentes abrasivos por um longo período de tempo. Devem ser limpas com um pano húmido em saponária e secas com um pano macio. Para manter o brilho utilizar periodicamente produtos químicos apropriados, que se encontram à venda. IMPORTANTE Não deixe nunca derramado na superfície da placa por muito tempo líquidos como sumo de limão ou tomate, água salgada, vinagre, café ou leite, pois podem danificar a superfície da mesma e não será considerada garantia neste caso. Queimadores e grelhas Estas peças podem ser retiradas para facilitar a limpeza. Os queimadores devem ser lavados com uma esponja e um produto saponário ou com detergente leve, bem enxutos e colocados nos seus alojamentos. Verificar se os canais dos espalhadores não estão obstruídos. Verificar se o termopar do dispositivo de segurança e a vela de acendimento estão sempre bem limpos para garantir um funcionamento optimizado. Antes de introduzir as grelhas na máquina, retirar as borrachas anti-choque, e depois tornar a montar as mesmas. Torneiras de gás A eventual lubricação das torneiras deve ser executa- da exclusivamente por pessoal especializado. No caso de endurecimento anormal do funcionamento das torneiras de gás contactar o Serviço de Assistência.31

ISTRUÇÕES PARA O INSTALADOR

INSTALAÇÃO Local de instalação Este aparelho não possui dispositivo de evacuação dos produtos da combustão. É necessário, por isso, evacuar estes produtos para o exterior utilizando uma conduta de evacuação ou um ventilador que entre em funcionamento todas as vezes que se utiliza o aparelho. O local onde se instala o aparelho deve ter um fluxo natural de ar para regular a combustão do gás e para ventilação do local. O volume de ar necessário não deve ser inferior a 20 m

. O fluxo de ar deve entrar pela abertura permanente feita na parede do local comunicando com o exterior. A ventilação do local deve respeitar os requisitos da norma em vigor. A abertura deve ter uma secção mínima de 200cm

Montagem da mesa de encastrar O aparelho é construído para ser encastrado num móvel resistente ao calor. As paredes dos móveis devem ser resistentes a uma temperatura de 75°C acima da temperatura ambiente, segundo a norma europeia. O aparelho é de tipo “Y”, isto é, pode ser instalado com uma só parede lateral a direita ou á esquerda da mesa de trabalho. Evitar a instalação do aparelho na proximidade de materiais inflamáveis, como cortinados, esfregões, etc. Fazer uma abertura no plano do móvel com as dimensões indicadas na figura 3 respeitando uma distância de, pelo menos, 50 mm do bordo do aparelho até as paredes adjacentes. Dimensões L (mm) P (mm)

Montagem da mesa de encastrar A eventual presença de uma suspensão sobre a mesa de trabalho, deve prover-se uma distância mínima do topo de 760 mm. Aconselha-se a isolar o aparelho do móvel que o suporta com um separador deixando um espaço de depressão com, pelo menos, 10 mm. (fig. 4). No caso de encaixe numa base com forno será necessário tomar as devidas precauções para assegurar uma instalação em conformidade com as normas de prevenção de acidentes em vigor. Dever-se-á prestar particular atenção a que o cabo eléctrico e o tubo de alimentação estejam colocados de maneira a não entrar em contacto com as partes quentes do invólucro do forno. Além disso, no caso de instalação por cima de um forno sem ventilação forçada de refrigeração, para consentir um adequado arejamento deverão ser previstas tomadas de ar com superfície de entrada inferior de pelo menos 200 cm

Ligação do aparelho Todas as mesas de encastrar são providas de uma guarnição adesiva. Demais, também é fornecida uma série de ganchos a utilizar para a fixação da mesa. Para a instalação agir da seguinte maneira: - Retirar as grelhas e queimadores da mesa. - Virar o aparelho e aplicar o vedante S (fig. 5) ao longo do bordo exterior. - Inserir e posicionar a mesa de encastrar a gás na abertura efectuada no móvel e bloqueá-la com os parafusos V os ganchos de fixação G (fig. 6). Ligação do gás Assegurar-se de que o aparelho está preparado para a família de gás disponível, verificando a placa de características existente no aparelho. Efectuar as operações de acordo com as instruções descritas no parágrafo “transformações de gás e regulações” para a eventual adaptação aos diferentes gases. O aparelho deve ser ligado à rede de gás utilizando tubo metálico rígido ou tubo flexível de aço inox de acordo com as normas aplicáveis. ADVERTÊNCIA IMPORTANTE AS OPERAÇÕES A SEGUIR INDICADAS DEVEM SER EFECTUADAS NO RESPEITO PELOS REGULAMENTOS EM VIGOR E EXCLUSIVAMENTE POR PESSOAL QUALIFICADO E CREDENCIADO. O FABRICANTE DECLINA TODA A RESPONSABILIDADE POR DANOS CAUSADOS A PESSOAS, ANIMAIS OU BENS, DERIVADOS DA NÃO OBSERVÂNCIA DE TAIS DISPOSIÇÕES32

ISTRUÇÕES PARA O INSTALADOR

A ligação de entrada de gás do aparelho é roscada, G1/2, macho, cilíndrica. A ligação deve ser executada de acordo com o indicado na norma em vigor. A ligação não deve provocar solicitações na rampa de gás. Terminada a instalação, verificar as eventuais fugas com um produto saponário. Ligação eléctrica A ligação à rede eléctrica deve ser executada por pessoal qualificado e credenciado de acordo com os regulamentos em vigor. A tensão da instalação eléctrica deve corresponder à indicada na placa de características existente no aparelho. Verificar se a instalação eléctrica possui um eficaz circuito de terra de acordo com os regulamentos em vigor. A medição da terra é obrigatória. Se o aparelho estiver desprovido de ficha, montar no cabo de alimentação uma ficha normalizada. Para a ligação directa à rede, é necessário instalar um dispositivo que garanta a desconexão eléctrica, com uma abertura dos contactos que permita a desconexão completa nas condições da categoria de sobretensão III, em conformidade com as regras de instalação. TRANSFORMAÇÕES DE GÁS E REGULAÇÕES Substituição dos injectores Se o aparelho estiver preparado para uma família de gás diferente daquela que está disponível é necessário substituir os injectores dos queimadores. A selecção dos injectores para substituir deve ser feita de acordo com o indicado no quadro “características técnicas” citado a seguir. Proceder do seguinte modo: - Retirar a grelha e o queimador. - Com uma chave recta L desapertar o injector U (ver fig. 8) e substituí-lo pelo correspondente. - Apertar energicamente o injector. Regulação do queimador A regulação do mínimo deve ser sempre correcta e a chama deve permanecer acesa com passagens bruscas do máximo ao mínimo. S isto se não verificar, é necessário regular o mínimo do seguinte modo: - Acender o queimador. - Rodar o manípulo até à posição de mínimo (chama pequena). - Retirar o manípulo da torneira ou do dispositivo de segurança. - Introduzir uma chave de fendas no furo F da torneira (ver fig.9) e rodar o parafuso “by-pass” até uma regulação correcta do mínimo. Para queimadores que funcionam com gás G30 o parafuso “by-pass” deve ser apertado completamente. MANUTENÇÃO Substituição do cabo de alimentação No caso de substituição do cabo de alimentação, deve utilizar-se um cabo do tipo H05VV-F ou H05RR-F com a secção de 3x0,75 mm

. A ligação à placa de bornes deve ser feita como se ilustra na figura 10 - 10/A: cabo L castanho (fase) cabo N azul (neutro) cabo verde-amarelo (terra) O Fabricante não se responsabiliza por possíveis inexactidões, imputáveis a erros de impressão ou de transcrição, contidas neste manual. O Fabricante reserva-se o direito de efectuar nos próprios produtos as modificações que julgar necessárias ou úteis, no interesse do utente, sem que estas prejudiquem as características essenciais de funcionamento e de segurança.33
