SL6V4GTX - Kuchenka Ardo - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka gazowa do zabudowy
Marka	Ardo
Model	SL6V4GTX
Wymiary wycięcia (dł. x gł.)	560 x 480 mm
Liczba palników	5
Typy palników i moce	Szybki 3000 W, Półszybki 1750 W, Pomocniczy 1000 W, Potrójna korona 3800 W, Podwójna korona 3500 W
Zasilanie gazem	G30/G31 (28-30/37 mbar) lub G20 (20 mbar)
Zasilanie elektryczne	230 V ~ 50 Hz
Zapłon	Automatyczny (z zaworem bezpieczeństwa lub bez, w zależności od palnika)
Zawór bezpieczeństwa	Obecny na niektórych palnikach
Klasy efektywności	Klasa 3 (EEC 2009/142/WE)
Normy	EEC 2004/108/WE, EEC 2006/95/WE, EEC 89/109
Materiał płyty	Szkło emaliowane
Ruszty i palniki	Wyjmowane do czyszczenia
Czyszczenie części emaliowanych	Gąbka i woda z mydłem, łagodny detergent - unikać środków ściernych
Czyszczenie części ze stali nierdzewnej	Woda z mydłem, osuszyć miękką szmatką
Zalecenia bezpieczeństwa	Nadzorować dzieci, nie używać sprayów, wyłączyć w przypadku przypadkowego płomienia
Instalacja	Przez wykwalifikowany personel, zgodnie z obowiązującymi normami
Części zamienne	Dysze, wtryskiwacze, zawory - używać oryginalnych części
Naprawialność	Autoryzowany serwis techniczny

Często zadawane pytania - SL6V4GTX Ardo

Jak zapalić palnik?

Obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do pozycji maksymalnej (duży płomień) i naciśnij przycisk. W przypadku palników z zaworem bezpieczeństwa przytrzymaj wciśnięty przez około 10 sekund po zapłonie.

Co zrobić, jeśli płomień przypadkowo zgaśnie?

Zawór bezpieczeństwa odcina dopływ gazu po kilku sekundach. Aby ponownie zapalić, ustaw pokrętło w pozycji maksymalnej i ponownie naciśnij.

Jakie średnice garnków stosować dla każdego palnika?

Dla palnika pomocniczego (1000 W): 10-14 cm, półszybkiego (1750 W): 16-18 cm, szybkiego (3000 W): 20-22 cm, potrójnej korony (3800 W): 24-26 cm, podwójnej korony (3500 W): 24-26 cm.

Jak wyczyścić palniki i ruszty?

Zdejmij palniki i ruszty. Wyczyść je gąbką i wodą z mydłem lub łagodnym detergentem. Opłucz, wysusz i włóż prawidłowo na miejsce, sprawdzając, czy kanały płomienia nie są zatkane.

Czy mogę użyć myjki parowej do czyszczenia?

Nie, nigdy nie używaj urządzeń parowych ani wysokociśnieniowych do czyszczenia kuchenki ze względu na ryzyko porażenia prądem.

Jak wyregulować minimalny przepływ palnika?

Zapal palnik i ustaw go w pozycji minimalnej. Zdejmij pokrętło, włóż płaski śrubokręt w otwór zaworu i obracaj śrubę regulacyjną, aż uzyskasz stabilny płomień.

Czy urządzenie może być używane z innym rodzajem gazu?

Tak, ale należy wymienić dysze na odpowiednie do nowego gazu. Zapoznaj się z tabelą danych technicznych i skontaktuj się z wykwalifikowanym instalatorem.

Jakie są odległości bezpieczeństwa przy instalacji?

Zachowaj odległość co najmniej 50 mm między krawędzią urządzenia a sąsiednimi ścianami. Jeśli nad urządzeniem znajduje się szafka ścienna, zapewnij co najmniej 760 mm między nią a blatem roboczym.

Jak podłączyć elektrycznie kuchenkę?

Podłączenie musi być wykonane przez profesjonalistę. Użyj kabla H05VV-F lub H05RR-F o przekroju 3x0,75 mm². Faza (L) jest brązowa, neutralny (N) niebieski, uziemienie zielono-żółte. Uziemienie jest obowiązkowe.

Gdzie znaleźć numer seryjny urządzenia?

Naklejka z numerem seryjnym znajduje się pod płytą grzejną.

INSTRUKCJA OBSŁUGI SL6V4GTX Ardo

Pragniemy skorzystać z okazji i serdecznie podstawica za zakupienie nazego produktu, oraz przyczy zadowolenia z seinen uzytkowania. Jesteśmy pewni, ze to nowe urzadzenia - nowoczesne, funkcjonalne i praktyczne - wykonane z materiały są ilepszej jakosci, jak sąlepiej spelni Państwa potrzeby. Eksplatacia urzadzenia jest sąwa,{jednak zanim przystapią Państwo do seinen uzytkowania, prosimy o dokladyne zapoznanie są ztreść nimiejszej instrukczy.

Urzadzenie to powinno byc instalowane zgodnie z obowiazujacym sprawem i uzytkowane tylko w dobrze wentylowanych pomieszczeniach. Przed zainstalowaniem i uzyciem nalezy przyecztyac instrukcje.

Uwaga!

Tylko osoba posiadajca stosowne uprawnienia要去 dokonać przyłączenia, regulacci i napraw urzadzenia! Naleź zȩdać potwierdzenia czynnosci przyłączenia i regulacci kuchni na karcie gwarancynej. Brak potwierdzenia UNIEWAźNIA KARTE GWARANCYJNA

PL

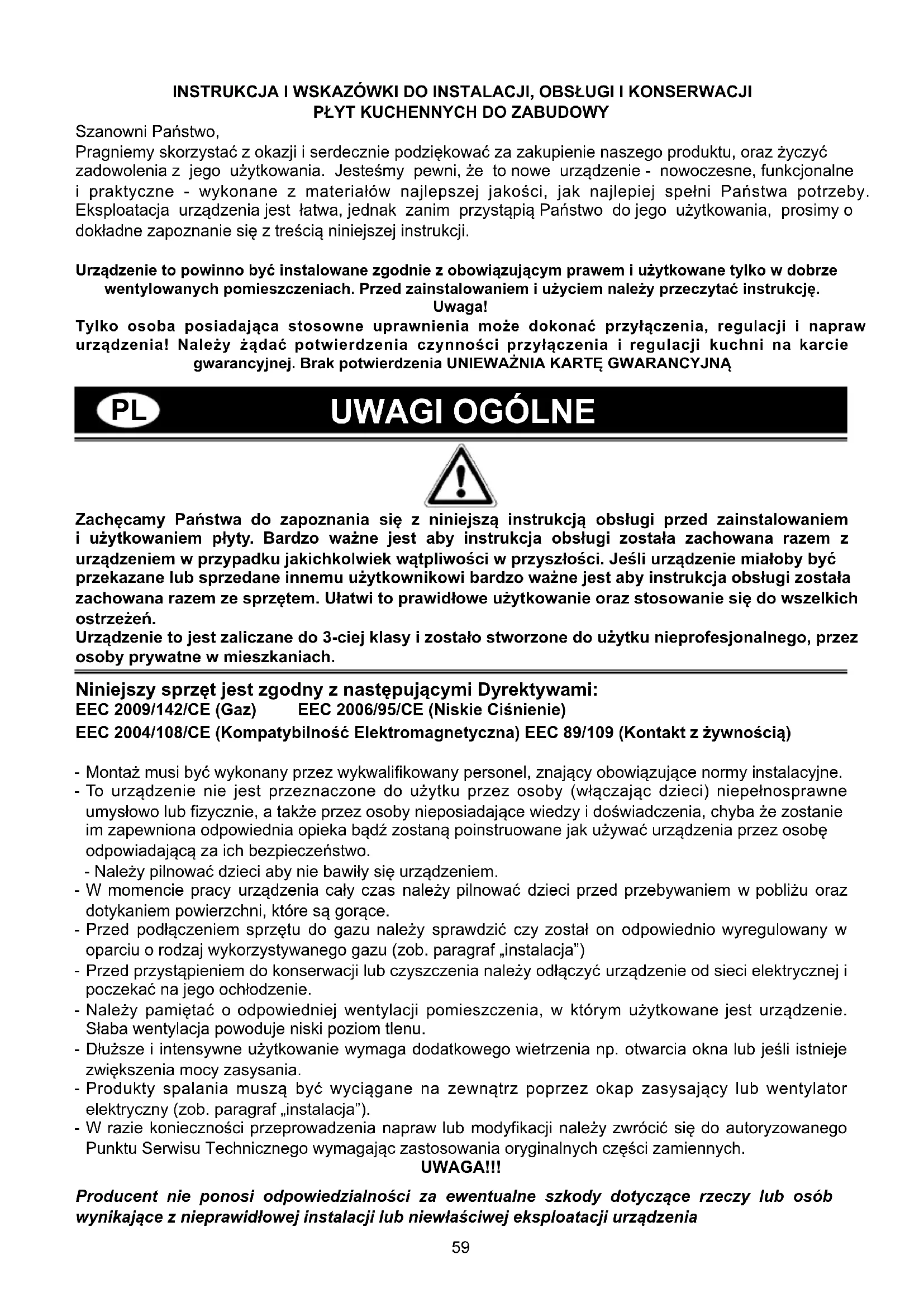

UWAGI OGOLNE

Zachecamy Państwa do zapoznania są z niniejsza instrukacja obstrugi przystanowaniem i uzytkowaniem płyty. Bardzo za条规定 jest aby instrukacja obstrugi zostafa zachowanza razem z urzadzeniem w przyypadku jakichkolwiek wąpliwość w przyszȩcie. Jeśli urzadzenia miaby być przybekazane lub sprźedane innemu uzytkowników bardzo za条规定 jest aby instrukacja obstrugi zostafa zachowanza razem ze sprętetem. Ułatwi to prawidowej uzytkOWanie oraz stosowanie są do wszelkich ostrzeżen.

Urzadzenie to jest zaliczane do 3-ciej klasy i zostalo stworzone do uzytku nieprofesjonalneo, przy osoby prywatne w mieszkaniach.

Niniejszy sprezt jest zgodny z nastepujacymi Dyrektywami:

EEC 2009/142/CE (Gaz) EEC 2006/95/CE (Niskie Cisnienie)

EEC 2004/108/CE (Kompatabilnosć Elektromagnetyczna) EEC 89/109 (Kontakt z zwywnoscią)

• Montaz musi byc wykonany przy wykwalifikowy personel, znajcy obowiazujuce normy instalacyjne.
• To urzadzenie nie jest przyznaczone do uzytku przyez osoby (wączajć daneci) niepełnosprawne umysłowo lub fizycznie, a takze przyez osoby niedosiadajść wiedzy i doświadczenia, chybaź zostanie im zapewniona odpowiednia opieka sądź dostaną poinstruowane jak uzywać urzadzenia przyez osobe odpowiadajȩ za ich bezpieczędwo.
• Naleź pilnowac daneci aby nie bawity sie urzadzeniem.
• W momencie pracy urzadzenia caly czas nalezy pilnowac daneci przypebywaniem w povlizu oraz dotykaniem powierzchni, ktore sa gorace.
• Przed podłaczeniem sprzemu do gazu sązy sprawdzićczy zostal on odpowiednio wyregulowy w oparciu o rodzaj wykorzystwyanego gazu (zob. paragraf „instalacja”)
• Przed przystapieniem do konserwacci lub czyszczenia sązy odłączyć urzadzenia od sieci elektrycznej i pożekacja na是我的o ochlodzenia.
• Naleź pAMIetać o odpowiednej wenylacji pomieszczenia, w ktorym uzytkowane jest urzadzenia. Słaba wenylacja powoduje niski poziom tlenu.
• Dłuźsze i intensywne uzytkowania wymaga dodatkowej wietrzenia np. otwarcia okna lubości zȩkszenia mocy zasysania.
• Produktyspalania muszą byc wyciagane na zewnatrix poprzej okapzasajsacy lub wentylator elektryczny (zob. paragraf „instalacja").
• W razie koniecznosci przypoprawdatzenia napraw lub modyfikacje sązy zworcie są do autoryzowanego Punktu Serwisu Technicznegowymagajc zastosowania oryginalnych czosci zamiennych.

UWAGA!!!

Producent nie ponosi odpowiedzialnosci za ewentualne szkody dotyczrzechy lub osobwynikajace z nieprawidlowej instalacji lub niewlasciwej eksploatacji urzadzenia

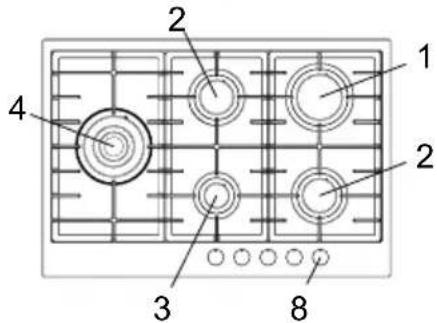

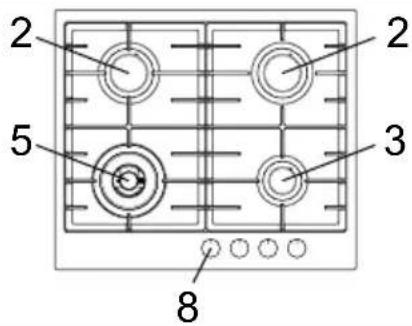

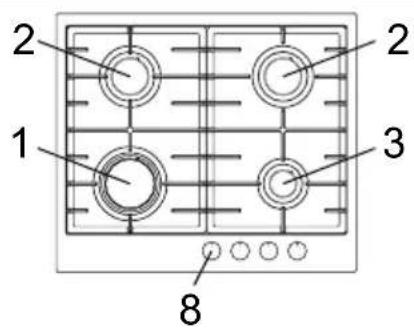

1 Palnik szybko gotujacy 3000 W
2 Palnik sredni 1750 W
3 Palnik pomocniczy 1000 W

4 Palnik Potrójna Korona 3800 W
5 Palnik Podwojna Korona 3500 W
8 Pokretto sterowania palnika

LABELA Z CHARACTERYSTYKA TECHNICZNA

PALNIKI		GAS1/100 mm 1/100 mm Max. Min.	ŚCI SI N I E NIE	WYDAJ N O S C CIEPLNA		ŚREDNICA DYSZY	ŚREDNICA BY-PASS POKR E T L A	WYDAJ N O S C CIEPLNA (W)
N N	AZWA mbar g/h L/h
1	SZYBKI	G20	20	-	290	115Y	Reg.	3000	950
2	PÓŁSZYBKI	G20	20	-	165	97Z	Reg.	1750	600
3	POMOCNICZY	G20	20	-	99	72X	Reg.	1000	450
4	POTROJNA KORONA	G20	20	-	367	135K	Reg.	3800	2100
5	P o d wǒj n a Korona	G20	20	-	334	135	Reg.	3500	2100

Produkt ten jest zgodny z dyrektywa europejska 2002/96/EC.

Symbol przekreslonego kosza na produktie oznacza, ze nie wolno go traktowac jak innych odpadów domowych. Naleź yodać go do wlasciwo go punktu skupu surowcow wtornych zajmujacych sie złomowanym sprzȩtem elektrycznym i elektronicznym lub do spreżawcy w momencie zakupenia nowego urzadzenia.

Uzytkownik jest odpowiedzialny za dostarczenia urzadzenia do wlasciwego punktu w celu zlomowania, w przypadku nie zastosowania sie do tego nakazu要去 zostacukarany wedlug obwiazujacych przyepisow dotycznych oppadow. Wlasciwa utylizacja i zlomowanie pomaga w eliminacje niede wplywu zlomowanych produktow na zdrowie oraz srodowisko naturalne. Aby uzyska szczegołowede dane dotyczne moziwość recyklingu niniejszego urzadzenia,-nine skontaktoać sie zlokalmnym urzemmiasta, szużbami oczyszczania miasta lub skepem, w króym produkt zostat zakupiony.

INSTRUKCJE DLA UZYTKOWNIKA

lstotne jest aby wzystkie dzialania zwiazane z instalacja, regulacja, dostosowaniem do odpowiedniago typu gazu były wykonywane przyez wykwalifikowy.personel, znajcy obłowiczujace normy instalacyjne. Szczegółowe instrukcje są opisane w czeci przyznaczonej dla instalatora.

UZYCIE PALNIKOW

Symbole nadrukowane obokPokretet wskazuja zaleznosc pomiedzy palnikiem oraz Pokretlem.

Zapalanie automatyczne bez zaworu

Odp战略布局 podkrećić w strone przy wskazówek zegara az do pozycji sąwojskiego plomienia (duzy plomien rys.1) iwcisność podkrećić.

Zapalanie automatyczne z zaworem

Odp战略布局 podkrećić w strone przywnę do wskazówek zegara aż do pozycjnych sąwość gość promienia (duzy plomien rys.1) iwcisność podkrećć. Przytrzymać przyczem ok.6 sekund aby urzadzenia utrzymywalo plomien automatyczne.

Uzycie palników

Aby zmniejszyc zuzychie gazu oraz zwiększyc wydajnosć urzadzenia naleź y kamić o stosowaniu naczyń o srednicy odpowiadajść palnikowy (zob. tabela ponizej), w taki spośob aby plomien pod naczyniem nie wychodzit spod dna. (rys. 2). Dodatkowo zaleca są uzywanie najwększego natężenia plomienia aby szybko doprowadźć do wrzenia płyny oraz zredukowanego w celu podgrzania potraw lub utrzymania temperatury wrzenia. Wszystkie stopnie natȩżenia plomienia musza byc wybierane między pozymcjami duź plomien a mały plomien, nigdy międź pozymcją duź plomien a punktem wyłączenia.

W przypadku braku napięcia sąwiwo jest zapalenie palników za pomocza zapaść, ustawiać sukrotto w pozycji najwiedszego plomienia (duzy plomien rys.1).

Palniki Moc (W) Ø	Naczyń
Mały 1000 10 - 14 cm
Średni 1750 16 - 18 cm
Szybko gotujczy 300	0 20 - 22 cm
Potrójna Korona 380	0 24 - 26 cm
Podwojna Korona	3500 24 -	26 cm

Ostrzezenia

• Zawsze naleź sprawdzaćczyPokretla są w pozycji wyłaczonej (rys.1) podczas gdyNie korzystamy z urzadzenia.
  -W przypadku zgaśnięcia plomienia zawór bezpieczność, po kilku sekundach, automatycznie zablokuje dopły w gazu. Aby przyworćic dzialanie palnika naleź ustawic pokrzto w pozycji zapalania (duzy plomień) i nacisntag.

• Podczas gotowania z użyciem tłuszczów lub olejłowaleź uw.bzac gdyż te podczas podgrzewania mogsie zapalić.

• Nie wolno uzywać sprayów w povlizu dzialajacego urzadzenia.

• Na palnikach nie wolno klasc naczyn niestabilnych lub zdeformowych poniewaz moga spasć i wylac swoja zawartosci.
  -Nalezy upewnic sie, ze uchwyty od naczyn sąustawione prawidtowo.
• Kiedy sie zapala palnik nalezy upewnic sie, ze płomien jest regularny, przyzdjeciem z ognia naczyn trzeba zawsze zmiejeśczy odgień lub zgasic go.

CZYSZCENIE

Przed kaźda interwencja nalezy wylączyc urzadzenia z sieci elektrycznej. Do czyszczenia urzadzenia nie nalezy uzywać spreźtu na pare.

Zaleca sie aby podczas wykonywanych czynnosci urzadzenia byto wystudzone.

Częsci emaliowane

Częsci emaliowane musza byc myte gąbka i wodź mydlem lub innym delikatnym detergentem.

Nie uzywac materiałow, ktore moga zarysować powierzchnie urzadzenia lub korozje. Nie naleź pozwalc na dędyszzy kontakt powierzchni emaliowanych z takimi substancjami jak suk z cytryny, pomidor, ocet, kawa i mleko.

Częsci stalowe

Częsci stalowe moga zabarwić sie jejeli pozostanaw dędyszym kontakcie z woda wapienna lub agresywnymi detergentami.

Zaleca sie mycie woda z mydtem oraz suszenie za pomocamaikkiej szmatki. Polysk mozna utrzymac poprzez okresowe uzycie odpowiednich produktow chemicznych, dostepnych na rynku.

Palniki i ruszty

Te częsci moga byc zdjete aby ułatwoc czyszczzenia. Palniki musza byc myte gąbkā i woda z mydlem, dobrze osuszone i wlożone z powrotem idealmie na swoim!"); Pamiętać aby otwory wylotowe plomieni; nie byly zatkane. Naleź ypiAMIać aby sonda zaworu bezpieczędstwa i elektroda zapalajaca byly zawsze dobrze czyszczzone co zapewnia optymalne funkcjonowanie urzadzenia.

Pokretta palników

Ewentualne smarowanie palników musi byc przy przechrowadzone jedynie przy bez wykwalifikowany personel.

W przypadku unieruchomienia lub innych anomalii w funkcionowaniuPokretel nalezy zglosic sie do Autoryzowanego Serwisu

INSTRUKCJE DLA INSTALLATORA

Instalacja, przyerobki, serwis, czyli wzystkie czynnosci opisane w ponieszyszym rodzdzie musza byc dokonywane tylko i wyłacznie przyez wydkwalifikowanych instalatorów posiadajych odpowiednie uprawnienia. Będna instalacja要去 doprowadzić do szkód i wypadkB. W przypadku blędnej lub niewlasciwej instalacji ani producent ani dystrybutor nie ponosi zadnej odpowiedzialnosci. Podlączenie kuchenki do instalacji gazowej oraz warunki wentylacji pomieszczemu musza byc zgodne z Rozporzadzeniem Ministra Infrastruktury z dnia 12.01.2002 (Dz. U. Nr75, poz. 690, 15.06.2002). Producent nie ponosi odpowiedzialnosci za szkody powstate w skutek blędnej instalacji lub regulacji urzadzenia.

INSTALACJA

Montaż plyty

Urzadzenie zostalo wykonane w celu zabadowy w meblach odpornych na cieplo.

Sciany mebli musza wytrzymywać wzrost temperatury do 75^ oprocz temperature otoczenia. Płtymaja stopién zabezmieczenia przydniemny przegrzaniem typu Y,ość są zostac zastalowane tylko na jeder scianie bocznej (z sprawej lub lewej strony płty). Naleź unikać instalacji urzadzenia w poplizu materiałow latwopalnych jak zaśony, firanki lub scierki, etc.

Nalezy wykonac otwor w meblu o wymiarach takich jak na rysunku 3 zachowujac odstep minimum 50mm od brzegu urzadzenia do scian przylegajczych.

MODEL L (mm)	P (mm)
60 - 75 560 480

Odleglośc od ewentualnégo daszku znajdujacego są nad płyta musi wynosić minimum 760 mm.

Zaleca sie izolacja pomiedzy urzadzeniem a meblem, znajdujacym sie pod spodem zestawiajac przyestrzen podciasnieniowa minimum 10 mm. (rys.4)

W przypadku zamontowania pod spodem piekarnika konieczne jest zabezpieczenia instalacji zgodnie z obowiazujacymi normami bezpiecznych.

Nalezy zwrócić szczególna uwage zeby kabel elektryczny i rura doprowadzajca nie zostaly umieszczone w taki sposob aby niemia stycznosci z gorącymi czȩsciami obudowy piekarnika. Ponadto, w przypadku instalacji nad piekarnikiem bez wentylacji chłodźacej welu uzmolliwienia odpowiedniego obiegu powietrza powinny byc przywidziane odpowiednie otwory wentylacyjne wchodźce o przyzekroju co najmiej 200 cm² i wychodźace o przyzekroju co najmiej 60 cm².

Uwaga!

Częsci opakowania (karton, woreczki plastikowe, styropian, gwoźdie,...) nie sązy pozostawiec w zasięgu daneci, poniewaz moga one spowodowej zagrozenia.

Wbudowanie urzadzenia

Kazda plya kuchenna jest wyposañona w spejalna usczelkie. Dodatkowo do urzadzenia dołaczone są zaczepy slȩźć do zamontowania plya. W celu montazu naleź y posępowac w spośb następućacy:

• Zdjac z phyty palmiki oraz ruszty.

• Odworocic urzadzenie i rozciagnac wzdruz zewnetrznego brzeugu usczelke S (rys.5).

• Do otworu mebla nalezy wlozyc plyte, wypośrodkowac ja oraz przymocowan za pomocą srub V zaczepów G (zob. rys. 6).

MIEJSCE INSTALLACJI

UWAGA!

Podczas uzytkowania płyty kuchennej gazowej wydzielane jest ciepło oraz wilgoć. Pomieszczenie, w którym zainstalowane zostano urzadzenia powinno posiadać odpowiednia (zgodna z wymogami Prawa Budowlanego) wentylacje nawiewno - wyiewna np. grawitacyjna (rys. 3).

UWAGA!

W przypadku zastosowania wentylacji mechanicznej pomieszczenie musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowane przypisami Prawa Budowlanego (rys. 4 i 5).

Przy intensywnym i要考虑 wykorzystwyaniu urzadzenia, powinno są nowie z korzysta z dodatkowych metod wentylacji.

Naturalny doplyw powietrza do pomieszczenia musi nastepować droga bezposrednia przyez otwartek okna lub drzwi wychodzace na zewnatrz lub poprzej-osobne lub zbiorowe Rozgalezione kanaly wentylacyjne. Otwory wentylacyjne musza posiadać przyzekrój uzytkowy o co najmiej 100 cmi musza byc zabezpieczone przyed przypadkowym zatkaniem (ochrona w postaci kratek lub siatek metalowych). Dla urzadzen nie posiadajych zaworów bezpieczenstwa na plicie roboczej, przyzekroje otworów wentylacyjnych musza byc podwojone do minimum 200 cm². Doplyw powietrzaMZe nthepować, rowniez droganiebezposrednia, tzn. z pomieszczeni znajdujacych sie obok unto, w ktorym zainstalowane jest urzadzenie, pod warunkiem, ze pomieszczenia te posiadaj bezposrednia wentylacje,Nie sa narazone na pozary i

INSTRUKCJE DLA INSTALLATORA

nie są pokojem syplnym. Przepływogowirzmiędzy Polsbiskim pomieszczemieni a pomieszczemieniem, gdzie znajduje sie sprzegt musi nastepowac swobodnia przy bez state otwory (uzyskane ewentualnie poprzej odpowiednie zwiększenia szczeliny pomiedzy drzwiami a podłoga). Pomieszczenie, w ktorym zainstalowy jest sprzegt musi posiadac system odpradowazania na zewnatrz wyziewów spalania w postaci okapu lub elektrrowentylatora, ktory funkcionuje przy wączeniu sprzegtu, musi spełniac wsztkie wymagania dla tego typu wentylacji uregulowanie przechisami Prawa Budowlanego.

Podlącenie gazu

Nalezy upewnic sie, ze urzadzenie jest przystosowanedo wykorzystwyanego typu gazu (zob. etykiete na spodzie urzadzenia).

Naleź odniaćsi do wskazówek zawartych w paragrafie „Zmiana i regulacja gazu" w celu ewentualnégo przystosowania do innych rodzajów gazu.

Urzadzenie musi byc podlączone do instalacji gazowej za pomocza sztywnego, metalowego przyzewodu rurowego lub rur stalowych przy scianie zgodnie z obowiażucymi normami.

Niekotre modele posiadajdodatkowo zlokzki:edula cylindrycznaA,druga stozkowaB (rys.7).Nalezy wybrać odpowiednia zlokzke wazoleński od kraju, w ktorym urzadzenia jest instalowane.

Podłaczenia nie sągowć zadnych przyȩznej w aparaturze.

Na zakończenie instalacji nalewy sprawdzić uszczelemnio wszystkich połaczenia za pomocar roztworu mydlanego.

Podlączenia elektryczne

Podłaczenia do sieci elektrycznej musi zostadc wykonane przyze wykwalifikowy personel oraz w zgodzie z wymaganiani norm instalacyjnych. Napiȩcie elektryczne w urzadzeniu musi odpowiadc tym wskazanym na etykiecie na spodzie urzadzenia. Naleź sprawdzićczy urzadzenia elektryczne jest zaopatrzone w skuteczne uziemienie wedlug norm oraz przypeeś ow prawnych. Uziemienie jest obłowiazowej. Jesli urzadzenia nie jest wyposañzone we wtyczkte daneź przyłączyć do kabla zasilajAcego wtyczke standardowej.

Urzadzenie maya podaczyc jodynie do instalacji spelniajacej warunki III kategorii, zgodnie z normami ochryn przyciwprzepieciowej budynkow.

ZMIANA I REGULACJA GAZU

INSTALACJA PLYTY

URZADZENIE FABRYCNIE ZOSTALO PRZYSTOSOWANE JEDYNIE DO GAZU E (G20 Z CISNIENIEM 20 mbar).

UWAGA!!! NIE JEST DOZWOLONA ZMIANA RODZAJU GAZUI

Regulacja palników

Regulazioni pozyciji "minimum" musi wykonana poprawnie a plomién musi pozostac zapalony tersebut podczas szybkiego przyjeccia z pozycji najwiegszego plomienia do minimalneo.

Jesli to nie nastepuje konieczne jest wyregulowanie najmiejszego natezenia plomenia w nastepujacy sposob:

• Zapalic palnik
• Przekrecić Pokrétlo do pozycji najmiejszego plomienia
  -ZdjacPokretto z trzonu kurka
• Wlozyć srubokret w do otworu F lub z boku trzonu zaworu (rys.9) i przyzekrécic srube by-pass aż do poprawego wyregulowania natęzenia najmiejszego plomenia

KONSERWACJA

Wymiana kabla zasilajç教程

W przypadku wymiany kabla zasilajacego powinno sie uzywac kabla typu H05VV-F lub H05RR-F o przykroju 3 × 0,75 ~mm^2 .

Podłaczenia do skrzynki zaciskowej musi zostac wykonane tak jak na rys. 10/10A:

kabel L brazowy (faza)

kabel N niebieski (neutralny)

kabel Zielonoźóły (uziemiajacency)

Producent nie ponosi czadnej odpowiedzialnosci za szkodywynikajace z niescislosci oraz bldehy powstaych w druku zawartych w tej instrukcji obslugi. Zastrzega sarebie rornyiez prawo do wpwadzania modyfikacji produktu bezzmian podstawowych cech dotyczychdzialania i bezpieczenstwa.

SERWIS TECHNICZNY I CZESCI ZAMIENNE

Urzadzenie to, zanim opusci lo fabryke, przeszt zo szereg testow kontrolnych przypegowadzonych przyez wykwalifikowychpecialistowak,aby zagwarantowac)--gojakaj alepsze dzialanie.

Oryginalne czeci zamienne znajda Państwo w naszych autoryzowanych Punktach Serwisowych.

Wszelkie konieczne naprawyczy regulacje powinny byc wykonywane przy wykwalifikowanych spezialistów.

Informacja te pozwola pracowników serwisu zaopatrzychość w odgowiednie czȩci zamienne i w konsekwenci zapewnia dokonanie szybkiej i skutecznej naprawy. Radzimi, aby zawsze mieli Pańwo pod ręka nastepujeczne dane:

MARKA:

MODEL:

NR FABRYCZNY:

Podczas napraw gwarancyjnych wymagane jest przystawienie dokumentu zakupu (faktury lub rachunku) uprawniaja嘴角 do skorzystania z gwarancji oraz podstemplowanej przy bez punkt sprezedź y karty gwarancyjnej.

Nie posiadanie wymaganych dokumentów powoduje utrata prawa do napraw gwarancyjnych.

Jakiekolwiek modyfikacja, naprawy wykonane przy cz obce serwisty nie autoryzowane przy ARDO S.A. lub osoby postronne powoduja utrata spraw gwarancjnych w okresie trwania gwarancji.

• Uszkodzenia mechaniczné lub uszkodzenia powstale wskutek blędnego lub niewlasciwego uzytkowania urzadzenia powoduź utrata, spraw gwarancyjnych.

W przypadku koniecznosci skontaktownia sie z serwisem, prosimy dzwonić pod numer infolinii:

• ARDO S.A. Warszawa Infolinia 0801 676 673
