MANUAL DE UTILIZADOR F64GTX Ardo

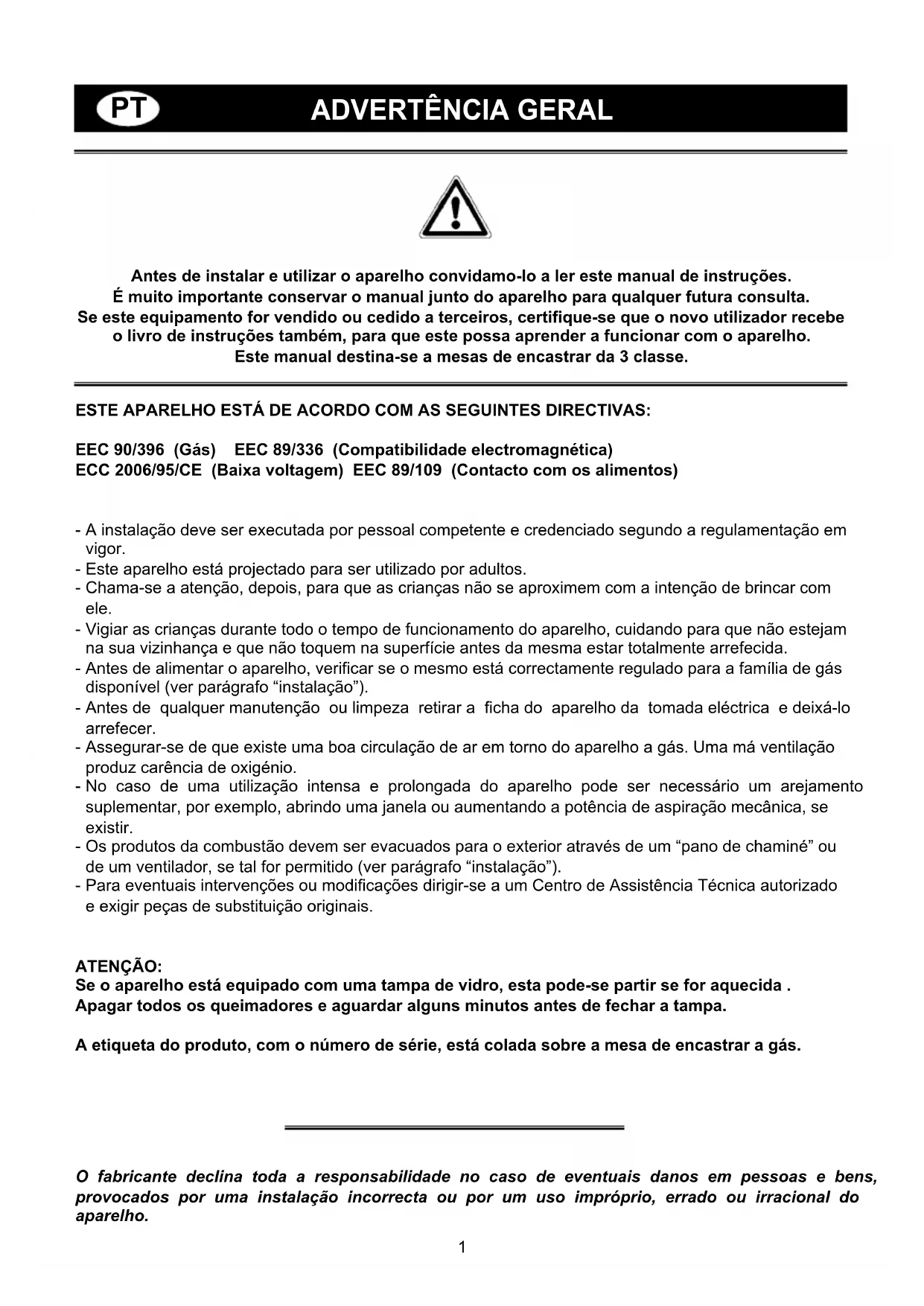

Antes de instalar e'utilizar o aparelho convidamo-lo a ler este manual de instruções. É muito importante conservar o manual jusqu'à do aparelho para qualquer futura consulta. Se este equipamento for vendido ou Cedido a terreiros, certifique-se que o novo utiliser receivebe o livre de instruções también, para que este possaLER a funcionalr com o aparelho. Este manual destină-se a mesas de encastrar da 3 classe.

ESTE APARELHO ESTÁ DE ACORDO COM AS SEGUMENTES DIRECTIVAS:

EEC 90/396 (Gás) EEC 89/336 (Compatibilitadé electromagnétique)
ECC 2006/95/CE (Baixa voltagem) EEC 89/109 (Contacto com os alimentos)

• A instalação deve ser executada por pessoal competente e credenciado quando a regulamento é vigor.
• Este aparelho está个项目ado para ser utilizado por adultos.
• Chama-se a atençao,deois,para que as crianças nao se aproximem com a intencao de brincar com ele.
• Vigiar as crianças durante todo o tempo de functiamento do aparelho, cuidando para que não estejam na sua vizinhança e que não toquem na superficie antes da mesma estar totalmente arrefecida.
• Antes de alimentar o aparelho, verificar se o mesmo está correctamente regulado para a familia de gás disponible (ver parágrafo "instalação").
• Antes de qualquer manutenao ou limpeza retirar a ficha do aparelho da tomada elcctrica e deixa-lo arrefecer.
• Assegurar-se de que existe uma boa circulacao de ar em torno do aparelho a gás. Uma ma ventilacao produz carência de oxigenio.
• No caso de uma utilização intensa e prolongada do aparecido pode ser necessário um arejamento suplementar, por exemplo, abrindo uma janela ou augmentando a potência de aspiração mecânica, se existir.
• Os produits da combustão devem ser evacuados para o exterior atraves de um "pano de chaminé" ou de um ventilador, se tal for permitido (ver parágrafo "instalação").
• Para eventuels intervenções ou Mudificações dirigir-se a um Centro de Assistência Tecnica autorizzato e exigir peças de substituição originais.

ATENÇA:

Se o aparelho está equipado com uma tampa de vidro, esta pode-se partir se for aquecida. Apagar todos os queimadores e aguardar algunos horas antes de fechar a tampa.

O fabricante declina toda a responsabilité no caso de eventuels danos em pessoas e bens, provocados por uma instalação Incorrecta ou por um uso improprio, errado ou irracional do aparelho.

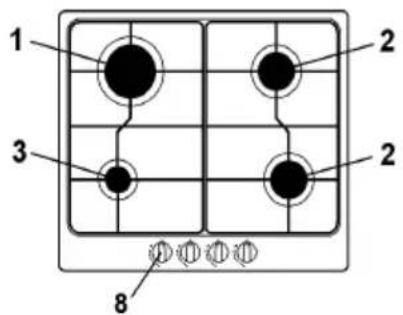

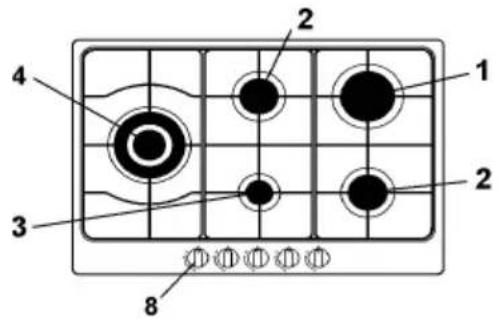

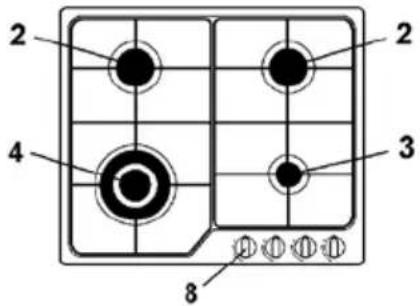

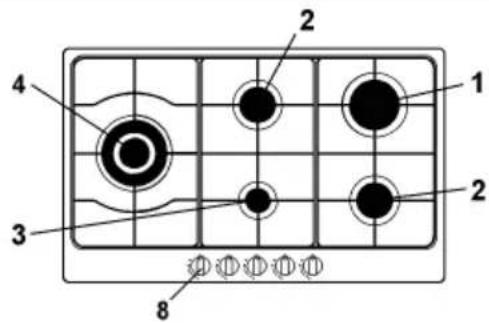

4 Triplo queimador de 3800 W
8 Manipulo de commando do queimador

QUADRO DE CARACTERÍSTICAS TÉCNICAS

QUEIMADORES		FAMILIA DE GÁS	PRESSão DE FUNCIONAMENTO	CAUDAL		DIAMETRO DO INJECTOR	DIAMETRO "BY-PASS" TORNEIRA	POTÊNCIA (W)
N°	IPO mbar			g/h L/h		1/100 mm 1	100 mm Max	Min.
1	RAPIDO	G30 - G31 28 - 30 225G20	20	-	- 85290	42 3000115Y	950Reg.	3000	950
2	SEMI-RAPIDO	G30 - G31 28 - 30 126G20	20	-	- 65165	31 175097Z	600Reg.	1750	600
3	AUXILIAIR	G30 - G31 28 - 30 71G20	20	-	- 5099 72X	27 1000Reg.	450Reg.	450
4	TRIPLO QUEIMADOR	G30 - G31 28 - 30 278G20	20	-	- 98367	60 3800135K	2100Reg.	3800	2100

Este produit está em conformidade com a Directa da Uniao Europeia 2002/96/CE.

O*simbolo do caixote de lixo barrado com una cruz aplicado no aparelho indica que o produit, no fim da sua vidautil,por ter de ser tratado separadamente do lixo domestico,deve ser entrega a um centro de recolha selectiva para aparelhagens elcricas e electricas ou devolvido ao revendedor no momento da compra de uma aparelhagem equivalente.

Outilizadore responsavel porentar o aparelho, no fim da sua vidautil, as estruturas de recolha selecva competentes, sob pena das sanções previstas pelalegislao vigente en materia de residuos. A recolha selectiva adequada para a posterior reciclagem do aparelho nao maisutilico, para or treatmento e eliminao dos residuos compativel com o ambiente, contribui para evaporar possiveis efeitos negativos no ambiente e na situde, lem de favorecer a reciclagem dos materiais que compoem o produto. Para ter informacoes mais detalhadas sobre os sistemas de recolha disponveis, contacte a companhia local de tratamento e eliminao de residuos ou revendedor de quem adquiriu o produto. Os fabricantes e importadores se comprometem a cumprir com as suas responsabilitadades para todo o que se refere a reciclagem, tratamento e eliminao dos residuos compativel com o ambiente, quer directamente, quer participando de umsystema colectivo.

ISTRUÇões PARA O UTENTE

É necessário que todas as operações relacionadas com a instalação, regulação e adaptação à familia de gás disponible sejam executadas por pessoal qualificado e credenciado quando os regulamentos em vigor. as instruções espécicas são descritas na parte do manual destinada ao instalador

A symbologia serigrafada ao lado do Manipulo indica a correspondencia entre este e o queimador.

Acendimento automatico sem valvulas

Rodar o Manipulo correspondente no sentido antihorário até a posicao de maior (chama grande fig. 1) e pressionar o Manipulo.

Acendimento automatico com valvulas

Rodar o Manipulo correspondente no sentido antihorário até a posicao de maior (chama grande fig.1) e pressionar o Manipulo. Uma vez aceso o queimador, manter o Manipulo pressionado por和地区 de 6 segculos.

Utilização do queimador

Para obter o máximo de rendimento sem-despericio de gás, é importante que o diametro do recipienté sera adequado à potência do queimador (ver quadro segunte), de modo a fazer que a chama exceeda o fundo do recipienté (ver fig.2)

Usar a potência Tmaxa para levar os liquidos rapidamente à ebulção e a reduzida para aquecer a comida ou para manter a ebulção.

Para interromper a alimentação de gás, rodar o Manipulo no sentido horário até a posicao de fecho.

Na falta de energia electrica é possivel acender os queimadores com fósforos, posicionando o Manipulo no punto de acendimento (chama grande fig. 1).

Queimador Potência (W) Ø Recipiente
Auxiliar 1000 10 -	14 cm
Semi-rápido 1750	16 - 18 cm
Rápido 3000 20 -	22 cm
Triplo queimador	3800 24 - 26 cm

Advertência

• Verificar sempre se o Manipulo está na posicao de "fechado" (ver fig. 1) quando o aparecido não está em funcaoamento.
• Em caso de desligamento acidental da chama, passados algunos segundos, a valvula automatica interrompera automaticamente o fornecimento do gás. Para restabelecer o funciona colocar o Manipulo no punto de acendimento (chama grande fig. 1) e pressionar.
• Durante a cocção com gordura ou oleo redobrar a atençao sobre os mesmos pais, quando sobraquecidos, poder inflamar-se.
• Não utilizes "spray" nas proximidades do aparecido

quando este está em funciona.

• Não devem ser colocadas, sobre o queimador, recipientes instáveis ou deformadas para fazer acidentes tais como entornar ou transbordar.
• Assegurar-se de que a asa do recipiente está posicionada correctamente.
• Quando se acender o queimador, verificar se a chama está regulada e baixa-la ou apagá-la sempre antes de retiring o recipienthe.

LIMPEZA

Antes de qualquer operacao, desligar o aparelho da rede de alimentacao eletrica.

Aconseha-se a actuar sempre com o aparelho frio.

Partes esmaltadas

As partes esmaltadas devem ser lavadas com um pano humido em saponaria ou detergente não abrasivo. Não use nunca produits abrasivos ou corrosivos esta limpeza.

Partes em inox

As partes em inox poderao escurecer, se em contacto com agua muito calcaria ou detergentes abrasivos por um longo periodo de tempo. Devem ser limpas com um pano humido em saponaria e secas com um pano macio.

Para tener o brilho utiliser periodicamente produits químicos apropriados, que se encontrar à venda.

IMPORTANT

Não deixe nunca derramado na superficie da placar por muito tempo liquidos como sumo de limão ou tomate,água salgada,vinagre, café ou leite,pois poder danIFICAR a superficie da mesma e não sera considerada garantia neste caso.

Queimadores e grelhas

Estas peças podem ser retradas para fazer a limpeza. Os queimadores devem ser lavados com uma esponja e um produto saponário ou com deterrente leve, bem enxutos e colocados nos seuis alojamentos.

Verificar se os canais dos espalhadores não está obstruções. Verificar se o termopar do disposito de segurar e a vela de acendimento está sempre bem limpos para garantir um funciona optimazo.

As grelhas poder ser lavadas naquina de lavar louça. Antes de introduzir as grelhas naquina,utaras borrachas anti-choque, e(before tornar a montar as mesmas.

Torneiras de gás

A eventual lubrificacao das torneiras deve ser executada exclusivamente por pessoal especializzato.

No caso de endurecimiento anomal do funciona daas torneiras de gás contactar o Serviço de Assistência.

ISTRUÇões PARA O INSTALLADOR

ADVERTÉNCIA IMPORTANTE AS OPERações A SEGUIR INDICADAS DEVEM SER EFFECTUADAS NO RESPEITO PELOS REGULAMENTOS EM VIGOR E EXCLUSIVAMENTE POR PESSOAL QUALIFICADO E CREDENCIADO.

O FABRICANTE DECLINA TODA A RESPONSABILIDAPE POR DANOS CAUSADOS A PESSOAS, ANIMAI S OU BENS, DERIVADOS DA NAO OBSERVANCA DE TAIS DISPOSICOES

INSTALAÇÃO

Local de instalacao

Este aparecido não possui dispositivo de evacuação dos produits da combustão.

É necessário, por isso, evacuar"These produits para o exteriorutilizandouma conduita de evacuação ou um ventilador que entre emfunvironamento todas as vezes que se utilizes oaparelho.

O local onde se instala o aparelho deve ter um fluxo natural de ar para regular a combustao do gas e para ventilacao do local.

O volume de ar necessario não deve ser inferior a 20 m³. O fluxo de ar deve entrada pela abertura permanente feita na parede do local comunicando com o exterior.

A ventilação do local deve respeitar os requisitos da norma em vigor.

A abertura deve ter uma secção minima de 200cm^2

Montagem da mesa de encastrar

O aparelho é construído para ser encastrado num molev resistente ao calor.

As paredes dos moveris devem ser resistentes a uma temperatura de 75^ acima da temperatura ambiente, segudo a norma europeia.

O aparelho é de tipo "Y", isto é, pode ser instalado com uma sé parede lateral a direita ou a esquerda da mesa de trabalho. Evitar a instalação do aparelho na proximidade de materiais inflamáveis, como cortinados, espregões, etc.

Fazer uma abertura no plano do mover com as dimensoes indicadas na figura 3 respeitando uma distência de, pelo menos, 50 mm do bordo do aparelho até as paredesAdjacentes.

Dimensoes L (mm) P (mm)
600 - 750 560 480	- 490 (*)
900	820 480 - 490 (*)

(*) Dimensoa que precise para a instalacao da cobertura.

Montagem da mesa de encastrar

A eventual presence de una suspensao sobre a mesa de trabajo, deve prover-se una distancia minima do topo de 760~mm

Aconseha-se a isolar o aparelho do mover que o suporta com um separator deixando um esgo de depressao com,leo menos, 10mm (fig.4).

No caso de encaixe numa base comorno sera necessarioayaras devidas precauoces para asseguraruma instalacao em conformidade com as normas de prevencao de acidentes em vigor.

Dever-se-á prestar particular atençao a que o cabo eletrico e o tubo de alimentacao estejam colocados de maneira a não entrada em contacto com as partes quentes do involucro doorno.

Além disso, no caso de instalação por cima de umorno sem ventilação forçada de refrigeração, para consentir um adequado arejamentodeerão ser previstas tomadas de ar com superficie de entrada inferior de peso menos 200~cm^2 e superficie de saída superior de peso menos 60~cm^2

Ligação do aparelho

Todas as mesas de encastrar são providas de uma guarência adesiva.

Démais, également é fornecida uma série de ganchos a utiliser para a fixação da mesa.

Dependendo do tipo de fundo, é fornecido o tipo de gancho de fixação indicado (gancho A ou gancho B).

Para a instalacao agir da segunte maneira:

• Retirar as grelhas e queimadores da mesa.
• Virar o aparelho e aplicar o vedante S (fig. 5) ao longo do bordo exterior.
• Inserir e posicaoar a mesa de encastrar a gas na abertura efectuada no molev e bloquea-la com os parafusos V os ganchos de fixacao G (fig. 6/6A).

Ligaçao do gás

Assegurar-se de que o aparecido está preparado para a familia de gás disponible, verificando a placá de caracteristicas existente no aparecido.

ISTRUÇões PARA O INSTALLADOR

Efectuar as operações de acordo com as instruções descritas no parágrafo "transformações de gás e regulações" para a eventual adapção aos differentes gases.

O aparelho deve ser ligado à rede de gás'utilizando tubo metalico rigido ou tubo flexivel de aço inox de acordo com as normas aplicáveis.

A ligação de entrada de gás do aparelho é roscada, G1/2, macho, cilindrica. A ligação deve ser executada de acordo com o indicado na normal em vigor.

A ligação não deve provocar Solicitações na rampa de gás.

Terminada a instalacao, verificar as eventuais fugas com um produitsaponario.

Ligação eletrica

A ligaçao à rede eletrica deve ser executada por pessoal qualificado e credenciado de accordo com os regulamentos em vigor.

A tensão da instalação eletrica deve corresponder à指示a na placac decharacteristicas existente no aparecido.

Verificar se a instalação eletrica possui um eficaz circuito de terra de acordo com os regulamentos em vigor. A medico da terra é obligatória. Se o aparecido estiver desprovido de ficha, montar no cabo de alimentação uma ficha normalizada.

É possével efectuar a ligaçao directamente à rede electrica montando um interruptor omnipolar com uma abertura entre contactos de, pelo menos, 3mm.

TRANSFORMAÇÉS DE GÁSE REGULAÇÉS

Substituição dos injectores

Se o aparelho estiver preparado para una familia de gás不一样 daquela que está disponible é necessário substituir os injectores dos queimadores.

A seleção dos injectores para substituir deve ser feita de acordo com o indicado no quadro "caracteristicas痫icas" citado a seguir.

• Retirar a grelha e o queimador.
• Com uma chave recta L desapertar o injector U (ver fig. 8) e substitui-lo polo correspondente.
• Apertar energeticamente o injector.

RegULAÇÃO do queimador

A regulação do minimume devesemperecorrecta e a chama devespermanecer acesacompassagens bruscasdo maximo ao minimo.Sistose nãoverificar,e necessario regular o minimodoSessegueinte modo:

• Acender o queimador.
• Rodar o Manipulo até à posicao de minimum (chama pequena).
• Retirar o Manipulo daorneira ou do disposicao de segurance.
• Introduzir uma chave de fendas no furo F da torneira (ver fig. 9-9/A) e rodar o parafuso "bypass" até uma regulação correcta do minimo.

Para queimadores que funciona com gás G30 o parafuso "by-pass" deve ser apertado completeness.

MANUTENÇA O

Substituição do cabo de alimentação

No caso de substituição do cabo de alimentação, deve utilizes-se um cabo do tipo H05VV-F ou H05RR-F com a secção de 3 × 0.75 ~mm^2 . A ligação à placá de birthes deve ser feita como se ilustra na figura 10 - 10/A:

cabo L castanho (fase)

cabo N azul (neutro)

cabo verde-amarelo
